ЧЕРЧЕНИЕ. Школьный интернет-учебник – Проецирование 2-3
Комплексным чертежом называют изображения предмета, составленные из двух или более связанных между собой ортогональных проекций изображаемого геометрического образа (рис. 1).
Рис. 1. Наглядное изображение предмета
Фронтальную проекцию называют видом спереди, или главным видом. Главный вид, получаемый на фронтальной плоскости проекций, является исходным, он должен давать наиболее полное представление о форме и размерах предмета. Предмет располагают так, чтобы на чертеже большая часть его элементов изображалась как видимая. Корпусные детали (кронштейны, передние и задние бабки, корпуса кранов и вентилей, трубопроводов, насосов, редукторов) на главном изображении (виде) показывают в рабочем положении, т. е. в положении, которое деталь занимает при эксплуатации. Детали, находящиеся при работе в различных положениях, вычерчивают в положении, которое преобладает в процессе изготовления. Поэтому такие детали, как валы, оси, шпиндели, шкивы, штифты и др., имеющие цилиндрическую или коническую форму и обрабатываемые на токарных станках в горизонтальном положении, изображают с горизонтально расположенной осью. (Можно посмотреть здесь). Как было сказано на прошлом уроке, горизонтальная проекция (вид сверху) располагается под фронтальной, а профильная (вид слева) – справа от фронтальной и на одном уровне с ней.
Рис.2. Комплексный чертеж
Проекционная связь показана на рис. 2 тонкими сплошными линиями, которые называются линиями связи. При проведении линий связи между горизонтальной и профильной проекциями удобно пользоваться вспомогательной прямой, которую проводят под углом 45° от осей в правой нижней четверти. Линии связи, идущие от вида сверху, доводят до вспомогательной прямой. Из точек пересечения с нею восставляют перпендикуляры для построения вида слева.
Так строят чертежи в прямоугольных проекциях. Используя размеры детали и перенося их с имеющихся видов на достраиваемый, можно построить чертеж детали любой сложности.
Построение чертежа
В учебной практике иногда приходится выполнять задания, связанные с увеличением или уменьшением количества изображений на чертеже, например строить третий вид по двум имеющимся.
Построение третьего вида предмета сводится к построению третьих видов его отдельных элементов (точек, линий, плоских фигур) и отдельных частей. Для этой цели, изучая чертеж, определяют форму, размеры и положение этих частей на предмете. Таким образом, вначале осуществляется чтение чертежа. После этого приступают к графическим построениям, вычерчивая последовательно один за другим те или иные элементы предмета.

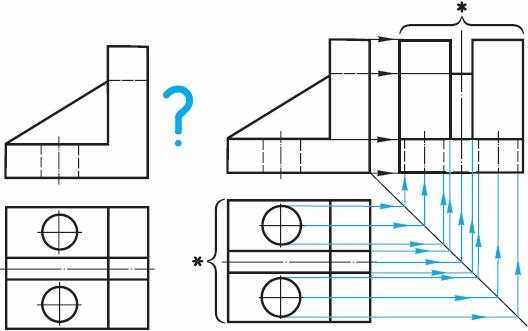

На рисунке 3 показана последовательность построения вида слева по двум заданным: главному и сверху. Перенос размеров с вида сверху на достраиваемый вид осуществлен с помощью постоянной прямой чертежа.
Рис. 3
Иногда при построении отсутствующего на чертеже вида применение постоянной прямой не обязательно. Для переноса размеров с одного вида на другой можно воспользоваться циркулем или линейкой (см. рис. 3, размер, обозначен звездочкой).
В заключение нужно удалить линии построения и обвести чертеж.
Компоновка чертежа
Компоновка чертежа (или композиция чертежа) выражается в гармоничном сочетании отдельных элементов изображения в выбранном масштабе с заданным форматом бумаги. Компоновкой чертежа также называется размещение изображений, размеров и надписей на поле чертежа (т.е. внутри рамки).
Начинающие чертежники строят чертеж, как правило, без учета площади листа бумаги. В итоге чертеж либо не помещается в отведенном ему поле, либо занимает только его часть.
Поскольку мы воспринимаем изображение не само по себе, не изолированно, а вместе с листом, на котором оно расположено, то между величинами изображения и листа должна существовать определенная пропорциональная зависимость, или, как говорят художники, композиционное равновесие.

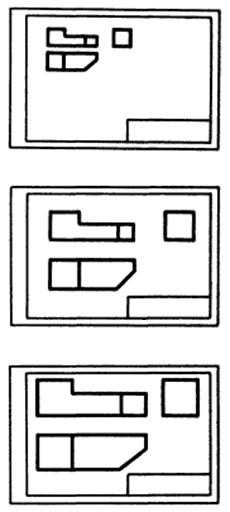

Простейший способ достижения равновесия в чертеже – это равномерное распределение проекций (но не за счет нарушения проекционной связи!). Из рисунка 4 легко понять суть этого требования.
Рис.4. Компоновка проекций на чертеже
Но здесь могут быть и неожиданности. На рисунке 5 проекция валика размещена строго посередине листа. Несмотря на это, изображение кажется сдвинутым вниз.
Рис.5. Деталь на чертеже кажется смещенной
Это объясняется особенностью восприятия изображений нашим глазом: горизонтальные линии нам представляются длиннее вертикальных, верхняя половина предмета – больше нижней. Поэтому изображение валика следовало бы расположить несколько выше середины листа. По той же причине верхние части некоторых типографических знаков делают меньше нижних, но мы их видим равными (рис. 6).
Рис.6. Компоновка типографических знаков
Поверните рисунок и вы убедитесь в этом (посмотрите здесь).
Это относится и к ряду букв и цифр чертежного шрифта. Взгляните на рисунок 7.
Рис.7. Компоновка круга в квадрате
Кажется, будто небольшой черный круг расположен в глубине квадрата, большой круг выдвинут на первый план и только третий круг лежит в плоскости квадрата. Этот пример поможет вам определить соотношение толщины и размеров линий, цифр, надписей и других элементов чертежа при его выполнении, т. е. выдержать равновесие между черным и белым.
На рисунке 8 легко увидеть, какая компоновка чертежа выполнена композиционно правильно.
Рис.8. Компоновка размерных линий на чертеже
Стрелки чертежей на рис. 8, а) и в) несоизмеримы с проекциями: первые – велики, вторые – слишком малы, цифры – также. Кроме того, на рис. 8, а) они «прижаты» к своим проекциям, на рис. 8, в), напротив, «оторваны» от них. Правильно исполнен чертеж на рис. 8, б). В нем зрительно все уравновешено и создаются благоприятные условия для глаза при его движении по изображению.
Законы композиции проявляются во всех видах искусств: в архитектуре, скульптуре, живописи, музыке, фотографии и т. п.
Количество изображений
Выбор числа изображений является важным этапом выполнения чертежей. Он заключается в нахождении положения детали на главном изображении и необходимого числа видов, которые позволят полно и точно отобразить внешнюю и внутреннюю форму, а также размеры предмета.
Количество видов должно быть наименьшим, но полностью выявляющим форму предмета.
Выбор положения детали в главном изображении должен давать наиболее полное представление о форме и размерах детали: на главном виде должна быть максимально представлена информация о форме.
Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением (например, валы), располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже и на станке он видит ее в одинаковом положении.
Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая.
Форма детали, представленной на рисунке 9 выявляется одним видом при правильном выборе главного изображения (главного вида).
Рис. 9.
Для передачи формы детали (рис. 10) необходимы два вида. Одним, главным видом не возможно показать глубину пазов утолщенной части детали.
Рис. 10.
Форму детали, показанной на рисунке 11 выявляют тремя изображениями. Даже два вида детали не будет полно определять форму.
Рис. 11.
cherch-ikt.ucoz.ru
Выполнение чертежа трех видов по данному наглядному изображению детали.
Содержание работы:
Порядок выполнения
1. Внимательно ознакомиться с конструкцией детали по ее наглядному изображению и определить основные геометрические тела, из которых она состоит.
2. Выбрать главное изображение. Согласно ГОСТ 2.305-2008, изображение на фронтальнойплоскости проекций принимают на чертеже в качестве главного. Деталь располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. При этом максимальное количество геометрических фигур, образующих деталь, имеет оси вращения, параллельные фронтальной плоскости,а плоскость основания детали располагается параллельно горизонтальной плоскости проекций.
В зависимости от содержания главное изображение может быть видом, разрезом, или соединением половины вида спереди с половиной фронтального разреза. В работе изображение – вид спереди.
3. Выделить на листе ватмана соответствующую площадь для каждого из трех видов (видаспереди – главное изображение, вида сверху и вида слева). При этом обратить внимание на то,что изображения детали (виды) должны располагаться на листе равномерно, а не концентрироваться в одном углу. Расстояния между отдельными изображениями и самих изображений отлиний рамки должны выбираться такими, чтобы обеспечить условия для нанесения размеров,условных обозначений и надписей. Провести штрихпунктирные линии: оси поверхностей вращения, оси симметрии изображений. Осевые линии должны выходить за контур изображения не далее пяти мм.
4. Построить три вида детали в тонких линиях, соблюдая проекционную связь. Штриховыми линиями показать внутренний контур детали.
5. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знакидиаметров, радиусов, уклонов и конусности (ГОСТ 2.307-2011).
При выполнении задания № 2 используется упрощенный геометрический принцип задания размеров на чертеже.
Расстояния между крайними точками детали по длине, высоте и ширине называют габаритными размерами. Габаритные размеры должны проставляться на каждом чертеже.
Проверить правильность выполненных изображений.
6. Обвести чертеж линиями требуемой толщины (ГОСТ 2.303-68). Линии видимого контурадолжны быть толщиной не менее 0,5 мм. Линии невидимого контура и осевые должны быть в 2…3раза тоньше.
7. Заполнить основную надпись чертежа в соответствии с ГОСТ 2.104-2006.
Рис. 22. Наглядное изображение одной из возможных деталей

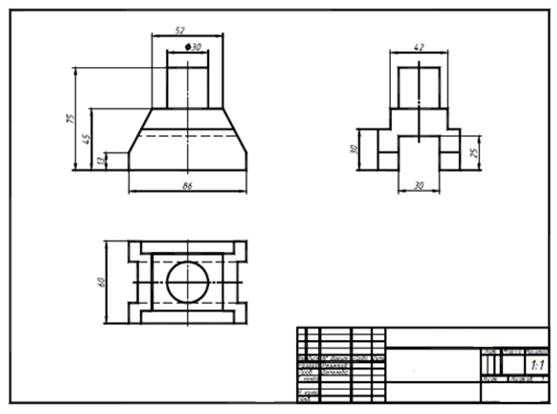

Рис. 23. Пример выполнения чертежа «Виды»

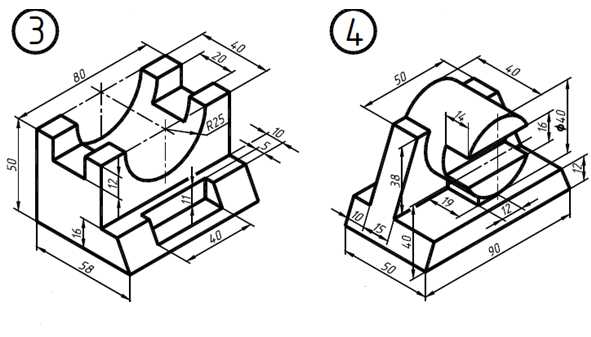

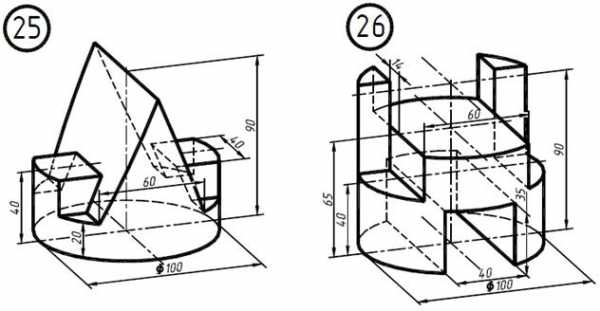

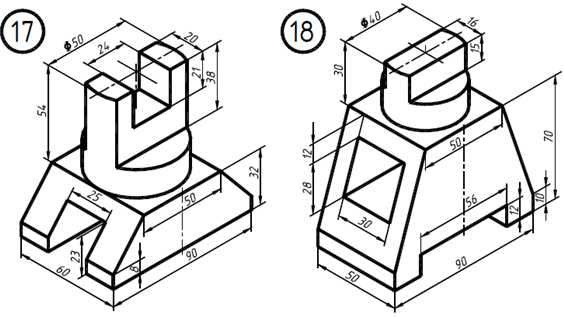

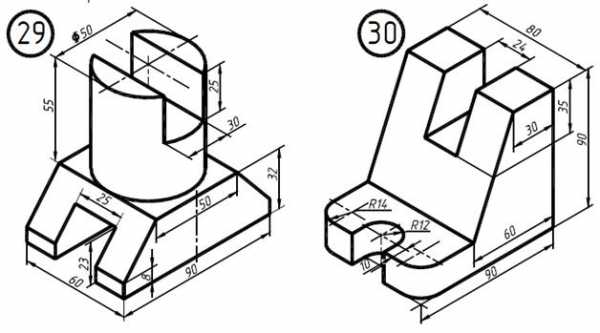

Варианты

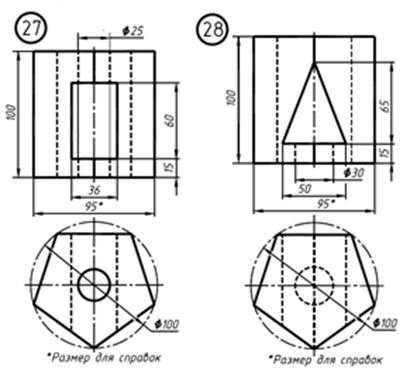

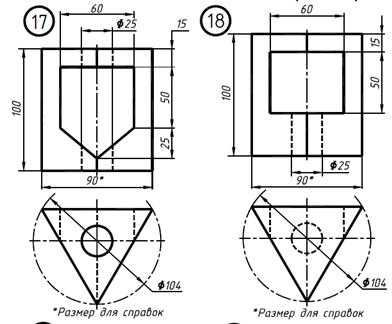

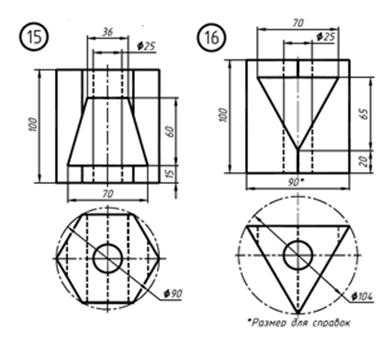

По двум заданным проекциям детали построить три её изображения. Применить вертикальные и горизонтальные разрезы. Нанести размеры.
Порядок выполнения
1. Внимательно ознакомиться с конструкцией детали по двум заданным проекциям детали и определить основные геометрические тела, из которых она состоит.
2. Выделить на листе ватмана соответствующую площадь для каждого из трех изображений (см. рис. ниже). Главное изображение – соединение половины вида спереди с половиной фронтального разреза. На месте вида сверху – соединение половины вида с половиной горизонтального разреза. На месте вида слева выполнить соединение половины вида с половиной профильного разреза. При этом обратить внимание на то, что изображения детали должны располагаться на листе равномерно, а не концентрироваться в одном углу. Расстояния между отдельными изображениями и самих изображений от линий рамки должны выбираться такими, чтобы обеспечить условия для нанесения размеров, условных обозначений и надписей. Провести штрихпунктирные линии: оси поверхностей вращения, оси симметрии изображений.
3. Построить три изображения детали в тонких линиях, соблюдая проекционную связь. При соединении половины вида с половиной разреза не показывают штриховыми линиями внутренний контур детали.
Рис. 24
4. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знакидиаметров, радиусов, уклонов и конусности (ГОСТ 2.307-2011.
5. Проверить правильность выполненных изображений.
6. Обвести чертеж линиями требуемой толщины(ГОСТ 2.303-68).
7. Заполнить основную надпись чертежа в соответствии сГОСТ 2.104-2006.
На рис. 25 представлены две проекции одной из возможныхвариантов деталей, а на рис. 26 дан пример выполнения ее чертежа. На главном изображении вид отделен от фронтального разрезаволнистой линией, проведенной правее оси симметрии, так как награницу попало ребро призмы.
На месте вида слева выполнен полный профильный разрез, таккак относительно П3 деталь не является симметричной фигурой.
Рис. 25
Рис. 26

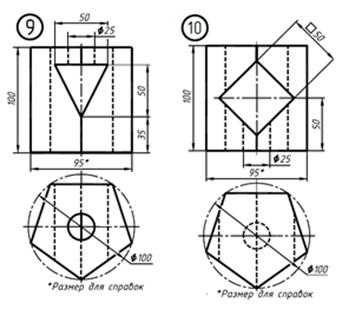

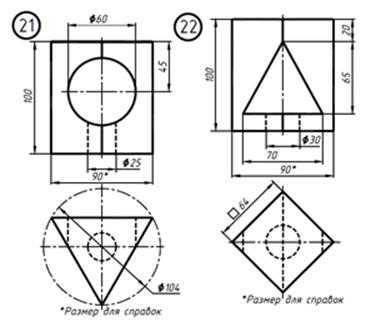

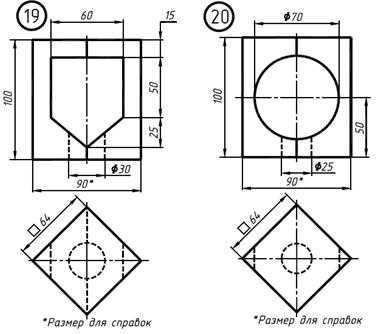

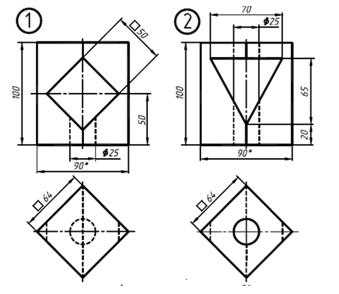

Варианты
cyberpedia.su
Изображения предметов выполняют по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 1.20).
Изображения на чертеже в зависимости от содержания разделяют на виды, разрезы, сечения.
1.3.1. ВИДЫ
Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. На видах допускается наносить контуры невидимых элементов (рис. 1.21).
Виды разделяются на основные, дополнительные и местные.
Основными называют виды, полученные на шести основных плоскостях проекций. За основные плоскости проекций принимают шесть граней пространственного куба, внутрь которого помещают предмет (рис. 1.22). После разворота граней куба получают схему расположения основных видов на чертеже (рис. 1.23).
Устанавливаются следующие названия основных видов (см. рис. 1.23):
1 – вид спереди (главный вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади
Основные виды, как правило, располагают в проекционной связи.
Количество основных видов на чертеже определяется формой детали, при этом предпочтение отдается комбинации из трех видов: спереди, сверху, слева (рис. 1.24).
Дополнительным видом называют изображение, полученное проецированием предмета или его части на плоскость, не параллельную основным плоскостям проекций (рис. 1.25).
Местным видом называют изображение отдельного, ограниченного места поверхности предмета (рис. 1.26).
ОБОЗНАЧЕНИЕ ВИДОВ
Виды, вынесенные из проекционной связи, всегда обозначают (рис. 1.27, см. рис. 1.25 и 1.26).
Стрелки, указывающие направление взгляда наблюдателя, выполняются тонкими линиями. Соотношение размеров стрелки и возможные варианты ее оформления приведены на рис. 1.28.
Для буквенного обозначения применяют прописные буквы русского алфавита. Буквенное обозначение видам присваивается в алфавитном порядке без повторений и пропусков (за исключением букв И, О, Х, Ъ, Ы, Ь). Буквы выполняются шрифтом высотой 7 или 10 мм.
В случае, если изображение повернуто, буквенное обозначение дополняется соответствующим знаком (рис. 1.29).
