Трос канатный – разновидности и их техническое обслуживание

alexxlab | 25.10.2019 | 0 | Вопросы и ответы

Содержание

разновидности и их техническое обслуживание

Тросами (канатами) называют изделия, свитые из стальных проволок или скрученные из растительных и искусственных волокон. По материа­лу тросы делятся на растительные, стальные (проволочные), комбиниро­ванные и синтетические.

Растительные тросы делают из обработанного соответствующим об­разом растительного волокна. В зависимости от исходного материала растительные тросы бывают пенько­вые, манильские и сизальские.

Пеньковые тросы изготовляют из волокон конопли — пеньки. Пенька может употребляться в чистом виде (бельные тросы) и просмоленная (смоленые тросы). Осмолка пеньки предохраняет трос от действия влаги и быстрого загнивания, но его прочность при этом несколько понижается. Пеньковые тросы прочны и элас­тичны, но сильно впитывают влагу, поэтому они тонут в воде, а в холод­ную и сырую погоду становятся тяжелыми и жесткими.

Манильские тросы, изготовляемые из волокон стеблей и листьев бана­нового дерева, очень удобны для использования на судах. Особенность этих тросов — низкая гигроскопич­ность, благодаря чему они не тонут в воде. Эти тросы — самые прочные из растительных и отличаются гибкостью и значительной эластич­ностью.

Сизальские тросы делают из волокон листьев тропического растения агавы. Эти тросы уступают по прочности пеньковым. Они имеют большую жесткость, в результате чего быстро изнашиваются.

Растительные тросы изготовляют следующим образом. Сначала волок­на свивают в каболки. Затем из не­скольких каболок получают прядь. Три-четыре пряди, свитые вместе, образуют трос, который называют тросом тросовой работы (рис. 1, а). Несколько тросов (три-четыре) тро­совой работы, свитые вместе, обра­зуют трос кабельной работы (от­воротный трос). Используемые при этом тросы тросовой работы полу­чают название стрендей (рис. 1, б)

Рис. 1 Растительные тросы а — тросовой работы, б — кабельной работы, в — прямого спуска, г — обратного спуска, 1 — каболки, 2 — пряди, 3 — стренди

Для того чтобы трос не раскру­чивался и сохранял постоянную форму, составные элементы (каболки пряди, стренди и тросы в целом) скручивают в разные стороны. Обычно волокна свивают в каболки по часовой стрелке так, что витки идут слева вверх направо, каболки в пряди в обратную сторону, а прядь в трос снова по часовой стрелке При таком направлении, свивки получается трос прямого спуска (Z-образный) (рис. 1, в). В отдельных случаях применяют обратное направление свивки. Такие тросы называют тросами обратного спуска (S-образный) (рис. 1, г).

Нашли применение на судах также плетеные тросы, которые состоят из одной слабо свитой пряди, покрытой оплеткой из льняных ниток. Эти тросы мало тянутся и не скру­чиваются, поэтому употребляются для сигнальных фалов и лаглиней забортных лагов.

Толщину растительных тросов измеряют по длине окружности. В зависимости от нее эти тросы имеют специальные названия. Так, тросы толщиной до 25 мм называются линями, от 100 до 150 мм — перлинями, от 150 до 350 мм — кабельтовыми и свыше 350 мм — канатами (тросы при длине окружности 25—100 мм не имеют спе­циального названия).

Рис. 2 Стальные тросы различной свивки: а — одинарной; б — двойной; в — тройной

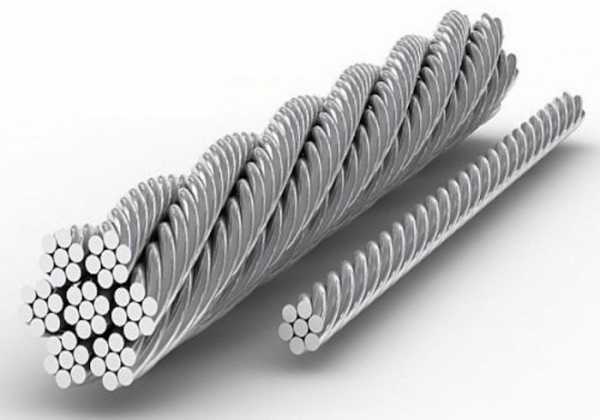

Стальные тросы изготавливают из стальной, обычно оцинкованной, про­волоки диаметром 0,2—5 мм. В зави­симости от числа повивов разли­чаются тросы одинарной, двойной и тройной свивки (рис. 2). Наиболее просто сделать стальной трос одинар­ной свивки. В этом случае несколько проволок свивают непосредствен­но в трос.

Такие однопрядные тросы называют спиральными. Но чаще и в большом ассортименте изготавли­вают тросы двойной свивки: проволоку сначала свивают в пряди, а затем несколько прядей свивают в трос. Если несколько таких тросов свить вместе, то получится трос тройной свивки.

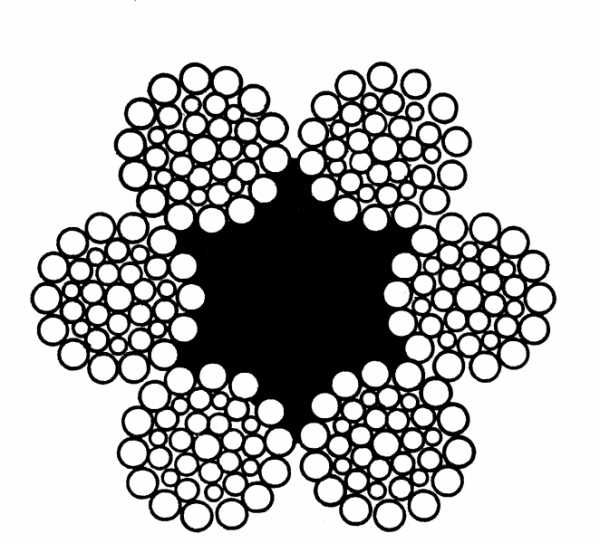

Многопрядные тросы свивают вок­руг центрального сердечника (рис. 3), в качестве которого используют стальную проволоку или органичес­кие волокна. Сердечник, заполняя пустоту внутри троса, препятствует проваливанию прядей к центру, а органический сердечник, содержа­щий антикоррозионную смазку, кроме того, предохраняет проволоку троса от ржавления, чем увеличи­вается срок его службы. Кроме центрального сердечника, некоторые тро­сы могут иметь органический сердеч­ник внутри каждой пряди.

Большое практическое значение имеет классификация тросов по их гибкости. Наиболее жесткими являются однопрядные спиральные тросы. К жестким относятся тросы, имею­щие проволочный сердечник, а тросы с центральным органическим сердеч­ником — к полужестким. Гибкие тро­сы имеют несколько органических сердечников. Наибольшей гибкостью обладают тросы тройной свивки.

Для обозначения марок стальных тросов принята цифровая система, по которой каждый трос маркируют произведением чисел: первое из них указывает число прядей в тросе, второе — количество проволок в каждой пряди. При маркировке тро­са тройной свивки впереди добав­ляют еще один сомножитель, который указывает число стрендей в тросе. Количество органических сердечни­ков в тросе указывает последняя цифра.

Рис. 3 Стальные тросы с сердечником: а — проволочным, б — синтетическим, в — органическим

6 X 24 + 7 означает трос двойной свивки, состоящий из 6 прядей, каждая из которых свита из 24 проволок, и имеющий 7 органических сердечников. Шестистрендный трос тройной свивки, каждая стрендь которого свита из 7 прядей по 19 проволок и имеет один органический сердечник, будет обозначаться: 6 X 7 X 19 + 1.

Комбинированные тросы имеют пряди, состоящие из стальных оцинкованных проволок, покрытых пряжей растительного происхожде­ния.

Синтетические тросы изготавли­вают из искусственных волокон, к числу которых относятся капрон, нейлон, куралон и наиболее распро­страненный сейчас полипропилен. Эти тросы по своей прочности, эластичности, гибкости и долговеч­ности значительно превосходят са­мые лучшие растительные. Они не подвержены гниению и плесени, поч­ти не поддаются действию нефти, ма­сел, щелочей и кислот. Для судовых работ применяют чаще всего круче­ные трехпрядные синтетические тро­сы, а для швартовных концов разрешается применять плетеные восьмипрядные синтетические тросы.

Применение тросов на судах тре­бует знания их основных ха

sea-man.org

Трос стальной – осваиваем классификацию данного изделия + видео

Трос стальной (ГОСТ 2688-80) – изделие, которое производится из специальной, термически обработанной проволоки, отличающейся высокой прочностью. Тросы из стали используются в следующих областях: нефтеперерабатывающей, морского и речного транспорта, угольной промышленности и строительной индустрии.

Сферы использования стального троса

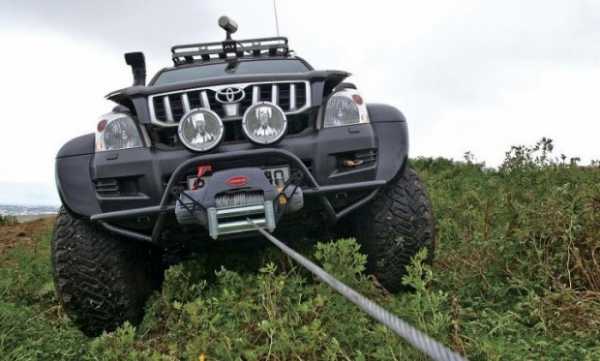

В настоящее время чаще всего востребован буксировочный стальной трос в подъемных и тяговых механизмах (мостовые краны, экскаваторы, буровые установки). Также он может использоваться в лифтовых шахтах как механизм для подъема. Широко применяется он в армировании конструкций из железобетона. Благодаря своей высокой надежности канат может выдержать огромные нагрузки и свободно используется в процессе тяжелых строительных манипуляций, например, для подъема на высоту девятиэтажного дома бетонных плит. Из стальных тросов изготавливают канатные стропы – грузозахватные, крепкие, гибкие приспособления, которые применяются при погрузке любых крупногабаритных объектов.

Стоит отметить, что, выбирая трос стальной для лебедки или других механизмов, следует обратиться к мнению профессионалов, поскольку среди нынешнего многообразия новичок не сможет подобрать нужное для себя изделие. Дополнительные элементы, поставляемые с тросами, проходят специальные испытания и должны соответствовать необходимым нормативным документам и сертификатам. Основные рабочие качества для каната – гибкость, предельные значения натяжения, прочности и грузоподъемности. Не стоит забывать и о нюансах обработки, позволяющих продлить жизнь троса в агрессивной среде. Для некоторых сфер использования важен вес стального троса, иногда это может стать даже причиной отказа от данного приспособления.

Конструкция стального троса – как он свит?

Конструкции и элементы троса разнообразны, но мы все же выделим основные особенности. Обычно канат имеет плетение, состоящее из множества проволок. В середине находится сердечник, который изготавливается из различных материалов синтетической или органической природы, еще для этого часто используют металл, тогда его покрывают цинком или алюминием, чтобы защитить от коррозии. В основном сердечник не принимает никакой нагрузки, а служит своеобразным амортизатором для остальных частей троса, ведь именно на него накладываются пряди, и

он предохраняет навитую проволоку от продавливания внутрь под действием тяжелых грузов.

Для сердечников из органики берут сизаль, манилу или хлопчатобумажную ткань, очень популярна также пенька. Материал органической природы способствует формированию круглого сечения троса, а специальная смазка, которая к тому же имеет противогнилостные свойства, чтобы органика не разрушилась многочисленными грибками слишком быстро, способствует уменьшению трения между проволоками, из которых свит трос. Такая технология изготовления продлевает срок службы изделия. Синтетический сердечник изготавливается из полиамидных нитей. Он состоит из двух слоев, при этом витки не трутся между собой. Такой вариант считается более надежным, поэтому весьма популярен среди любителей экстремального спорта и отдыха. Кроме того, он еще и сравнительно нетяжелый. Металлические сердечники изготавливают из изолированных пластин, а также проволочных и ленточных спиралей.

Тросы бывают нескольких типов гибкости. Наименее гибким считается изделие из 42 проволок на пеньковом сердечнике, гибкий вид – 72 проволоки, которые предварительно свиты в пряди (6 прядей), а тросы повышенной гибкости имеют 144 проволоки (6 прядей) вокруг пенькового сердечника.

Трос стальной – разновидности изделия и маркировка

Каждый тип конструкции стального троса имеет свои специфические черты, которые нужно учесть при выборе изделия для той или иной цели. Не стоит забывать и про общие параметры, которые следует знать, отправляясь к поставщику – это длина, диаметр, предельная нагрузка, которую должно будет выдержать изделие. Теперь несколько слов об особенностях конструкции. Выделяют тросы одинарной свивки, где по спирали накручена на сердечник круглая проволока. Как правило, это прядь для изготовления более сложных конструкций – канатов. Трос двойной свивки получают уже не из отдельных проволок, а из упомянутых выше прядей, которые накладывают на сердечник по определенным правилам. Тут можно делать однослойные и многослойные тросы. Они способны выдерживать солидный вес и при определенном способе обвивки не могут закручиваться во время работы, это свойство иногда очень упрощает эксплуатацию. Существует еще и тройная свивка, такой трос скручен из стренгов, так называют изделия двойной свивки, специально предназначенные для последующего использования в изготовлении более сложных и крепких тросов.

Теперь разберем виды тросов по способу свивки прядей, из которых он сделан. Пряди вьют из нескольких слоев проволоки, в каждом из них она может располагаться несколькими способами. ЛК – линейное касание, в таком сплетении у всех слоев шаг свивки одинаковый, рисунок свивки как бы повторяется. Конструкция пряди будет зависеть от диаметра проволоки в каждом слое. Если во всех слоях диаметр ее одинаковый, то такой тип троса будет обозначаться ЛК-О. Если же прядь на внешнем слое имеет проволоки разных диаметров, то тут тип троса будет ЛК-Р. Когда же два типа прядей смешались в одной конструкции, то тип будет иметь маркировку ЛК-РО. Если правильно подойти к выбору конструкции, можно существенно выиграть в выносливости каната, тогда сферы применения значительно расширяются, например, это будет надежная натягивающая основа для ЛЭП. В этом случае нагрузка на стальной трос для кабеля хоть и небольшая, но условия, в которых придется работать, могут быть весьма экстремальными, одни ураганы чего стоят, множество населенных пунктов частенько остаются без света при таких катаклизмах.

Кроме ЛК существует тип ТК, который обозначает точечное касание проволоки. В этом случае шаг в каждом слое пряди свой, а между слоями наблюдается перекрещивание проволоки. Если использовать такой трос не при статических нагрузках, то такое неплотное расположение составляющих каната приведет к их постоянному перемещению, что будет сопровождаться взаимным трением и непременно закончится очень скорым износом. Так что следует внимательно отнестись к выбору этого изделия. Комбинированный вариант – ТЛК, сочетает в себе свойства обоих видов, приведенных выше. Иногда это дает неплохие эксплуатационные свойства, опять же, если правильно подобрать условия использования.

Современные модификации и применение стальных тросов

В настоящее время в производстве появляется оцинкованный стальной трос в оплетке (ПВХ-облочке), который благодаря своим характеристикам может эксплуатироваться практически в любых сферах производства. Тросы могут использоваться на некоторых устройствах для обвяза грузов (например, погружных насосов), а также для монтирования различных антенн, мачт в качестве растяжек. Кроме того, канат в ПВХ можно применять в качестве несущего троса, вторичное же его использование заключается в прокладке линий связи в воздухе.

Другой вид – металлополимерный трос, может использоваться для монтажа различных конструкций и ограждений. Очень часто при производстве трос также цинкуют для устойчивости к различным погодным условиям, в первую очередь, конечно же, воде. Для работы в агрессивных условиях, к примеру, на участках с высоким риском пожароопасности или резкими перепадами температуры, используется особый материал для покрытия с внешней стороны. Для устойчивости к коррозии тросы могут смазывать смесью из влагоотталкивающих смазок, таких как солидол или легрол, либо добавляют еще один слой обмотки из оцинкованной проволоки.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

технология изготовления стальных тросов, спортивных, корабельных и джутовых верёвок

Канат — это специальная верёвка, скрученная из большого количества маленьких нитей. Из-за огромного количества сплетений, изделие обладает большой прочность. Сырьём для изготовления являются натуральные волокна: пенька, сизаль и лён, синтетические волокна или металлическая проволока.

Производство стальных канатов (тросов)

Стальные канаты или тросы предназначены для поднятия и перемещения грузов, использования в блочно-передаточных устройствах или для землеройных механизмов. Оцинкованные материалы применяются для защиты от влаги и коррозии. Существует классификация металлических канатов.

По типу свивки волокон:

  • Спиральные — состоят из одной пряди, в которой несколько нитей из проволоки.
  • Двойные — скручиваются из нескольких прядей, в основном, до шести.
  • Тройные — являются наиболее прочными, так как изготавливаются из нескольких двойных канатов.

По способу расположения и направления свивки:

  • Комбинированные;
  • Точечные;
  • Полосовые;
  • Линейные.

Изготовление тросов начинается со стальной проволоки диаметром от 0,6 до 8 миллиметров. Первым этапом происходит завивка несколько нитей между собой, чтобы в итоге получилась прядь. Все тросы имеют разное предназначение и характеристики упругости, растяжения и прочности, поэтому количество нитей варьируется.

Проволока наматывается на колесо и затем направляется в скруточный аппарат. Прядь может содержать до 60-ти проволок, но по стандарту скручивают от 19 до 30.

Далее нити поступают в протяжное кольцо, которое задаёт диаметр пряди и отвечает за равномерное наматывание. На данном этапе используется много смазки. Она необходима для скручивания и подвижности проволоки внутри пучка — это позволяет увеличить эластичность и эксплуатационный срок троса. После скручивания, смазка снимается резиновым шпателем круглой формы.

Следующий этап — прокатка между большими роликами. Это позволяет убрать внутреннее напряжение, выровнять трос по горизонтали и избежать раскручивание пучка. После всех работ готовое изделие наматывается на круглую болванку. Чтобы получить очень прочный трос, например, для строительной техники нужно скрутить несколько прядей между собой. Для этого используют канатовьющую машину. Она задаёт пучкам форму спирали и направляет в гнездо, где они накручиваются на точно такой же пучок — жилу, которые добавляет прочности. Для избежания погрешности в диаметре трос калибруется на горизонтальных и вертикальных роликах. После этого трос наматывают на катушку из стали и он готов к отправке.

Чтобы гарантировать качество лаборатория проводит выборочное тестирование. При помощи машины трос растягивают до разрыва и измеряют его разрывное усилие и максимальную нагрузку. Для горных работ необходимы тросы, защищенные от коррозии. Для этого их покрывают пластиком в два слоя, нагревая в экструдере пластик и выдавливая на трос через протягивающее устройство, а после охлаждают в воде. Такое покрытие дополнительно позволяет избежать трения проволоки друг о друга, и продлить срок эксплуатации в 1.5 раза.

Как делают канат для пожарных

Это канат является скорее верёвкой. Она сплетена из арамидных волокон. По прочности он ни в чём не уступает стали, и самое главное — не горит. Такие шнуры выдерживают температуру в 400 градусов. Для сравнения: полипропилен плавится при 170, а хлопок начинает тлеть уже при 100 градусах. Запас прочности у данного вида каната очень большая. Диаметр всего в 7 миллиметров позволяет выдержать нагрузку в 1.5 тонны, что равно усилию примерно 20 человек.

Как делают спортивные канаты (хлопковые)

Диаметр такого каната равен 40 миллиметрам. Именно он служит для лазанья в школе и перетягивания на соревнованиях. Он изготавливается из чистого хлопка, чтобы он не скользил и спортсмены не повредили руки. Изделие имеет нагрузку до 5 тонн, но очень сильно растягивается.

Чтобы разобраться как делают канаты, рассмотрим технологический процесс производства на заводе. Чтобы сплести изделие диаметром 4 сантиметра, необходимо 10800 нитей. Нити собирают в пучки и сматывают в бобины, которые вращаются со скоростью 250 метров в минуту. Из пучков делают кручёные нити, а уже их них пряди. Сначала нити закручивают против часовой стрелки, а потом в сам канат — против часовой. Если крутить только в одну сторону, то канат будет извиваться и запутываться.

Прочность такого каната зависит от числа нитей и количества кручений — чем больше скруток, тем прочнее и эластичнее сам канат, и тем ровнее распределяется нагрузка.

Как делают корабельные канаты

Для швартовочного каната важна не только прочность. Он должен быть мягким и плавучим. Если такой канат кинуть в воду, то он не утонет. Всё дело в белых гранулах из которых изготавливают исходное сырьё — это полипропилен. Его растворяют в экструдере при температуре 250 градусов, а затем мягкую массу вытягивают в плёнку. Застывшее полотно нарезают на тонкие ленты. Удельный вес полипропилена меньше удельного веса воды всего на 0.09 грамма, но даже такой разницы достаточно, чтобы канат не пошёл ко дну.

Технология производства не отличается от хлопкового каната. В начале вьют пучки, которые затем пропускают через несколько дисков с 250 отверстиями для выравнивания. В конце таких дисков находится «Калибр» — отверстие необходимого диаметра, в котором пучки закручиваются в прядь. Далее пучки сплетают между собой в косы на большой машине. Из-за особого переплетения, общих завитков получается больше, чем в кручёном канате, что обеспечивает нагрузку до 40 тонн.

Как делают пеньковые канаты

Пеньковая верёвка отличается особой прочностью и легко выдерживает груз даже в тысячу килограммов, но самое главное — она не боится влаги и морской соли. Пеньку изготавливают из волокон конопли. Для начала, срезанные стебли высушивают целый месяц на солнце, а затем собирают. Кстати, конопляная, льняная и джутовая солома называется треста.

Следующим этапом солому направляют в сушильный аппарат, а после раскладывают на конвейере. Сырьё направляется под огромные валуны, где она мнётся и измельчается. Это необходимо для того, чтобы удалить костру — обедневший стебель растения из которого она состоит на 70%. Чтобы окончательно удалить костру, волокна треплют при помощи железных зубьев. В итоге, получается пенька, состоящая из чистой целлюлозы.

Технология сплетения пенькового канат ничем не отличается от рассмотренных выше. По прочности они сравнимы с корабельными канатами.

kakdelayut.ru

Трос сантехнический – 90 фото использования разных типов тросов

Когда засорилась раковина, сразу вспоминается вантуз. Практически каждый знает про этот способ пробить трубу. Он удобный, небольших размеров, дешевый, однако помочь с большими засорами или даже не столь крупными, но расположенными дальше сифона, увы, он не сможет. Вам не придется вызывать сантехника, если вы заранее купили сантехнический трос для прочистки канализации.

Это приспособление, несмотря на имеющееся большое количество растворов, химических средств и других инструментов, одно из надежных и заслуживает своего места вместе с другими инструментами в вашем доме. Из-за разнообразия изделий выбрать продукт, который вам подойдет, проще. Нужно знать только несколько нюансов.

Обращайте внимание на длину и диаметр, так как эти параметры играют главную роль. Также правильно подобранная насадка облегчит вам работу в несколько раз.

Не спешите с выбором. Если изучить все детали, связанные с сантехническими тросами, то купленный вами инструмент прослужит вам дольше, а работа с ним будет легче и быстрее проходить.


Краткое содержимое статьи:

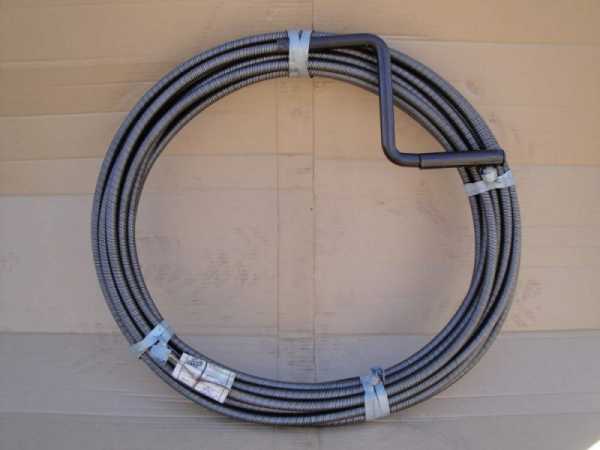

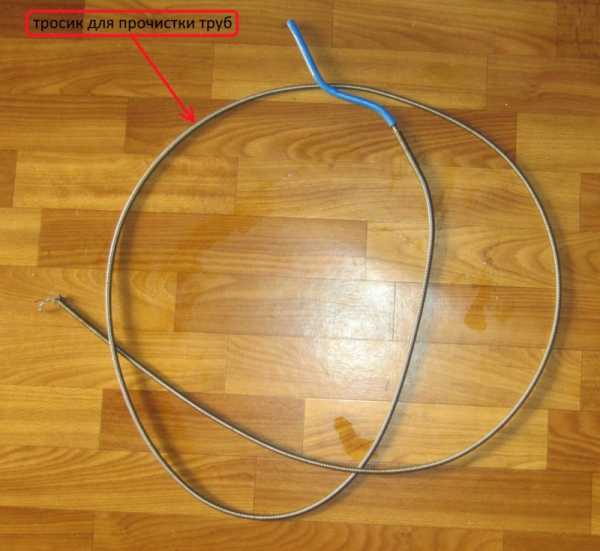

Что такое сантехнический трос?

Трос состоит из сердцевины (5-6 прочных проволок свиты между собой), вокруг которой несколькими шарами оплетены еще пару проволок. Два таких соседних шара закручены в разные направления, это дает продукту прочность.

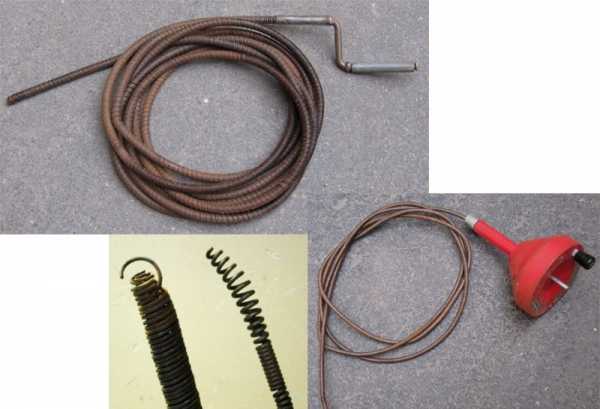

Виды сантехнического троса

Канатный трос

Его делают из оцинкованной стали. Он длинный, легко изгибается и используется зачастую в быту. Диаметр троса не больше 6 мм.

Для канализации дома это самый подходящий вариант. Если перед тем, как прочистить трубу конец троса разбить молотком так, чтобы тот стал распушенным, то он быстрее и качественнее справится с работой.

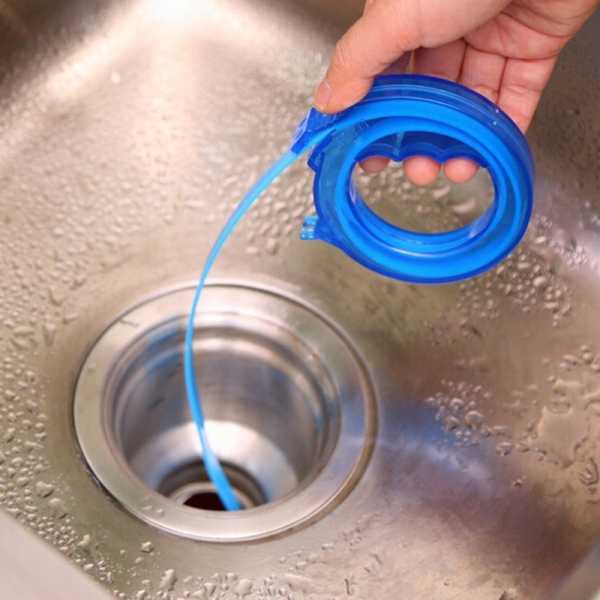

Гибкие изделия для чистки

Длина сантехнического троса — до 60 м., а диаметр до 2,8 см. Из-за малого количества шаров над сердцевиной трос более гибкий. Подойдет для сложных конструкций с большим количеством поворотов.

Металлическая лента

Более профессиональный способ очистить от засоров трубы.Тонкая оцинкованная лента, хорошо гнется, легче проходит повороты и быстрее добирается до нужного места. Диаметр — 2,5 см, а длина — более 30 м. Со специальным наконечником на конце и ручкой в начале работать с инструментом проще.

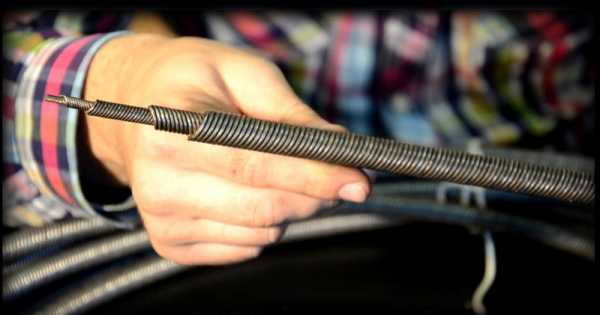

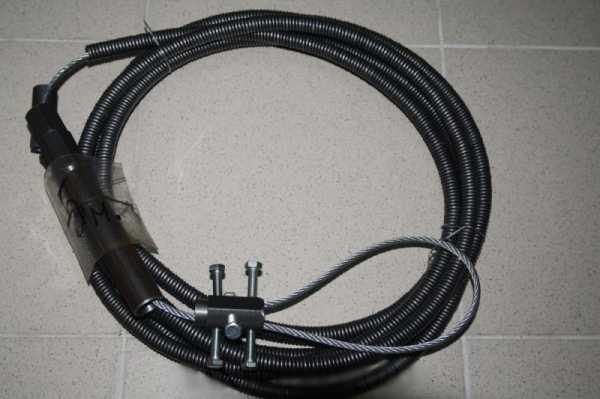

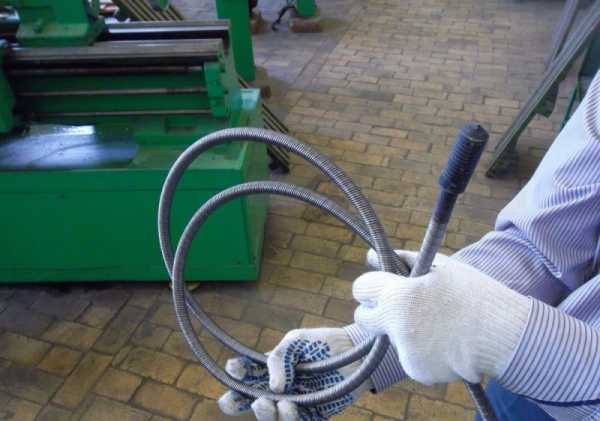

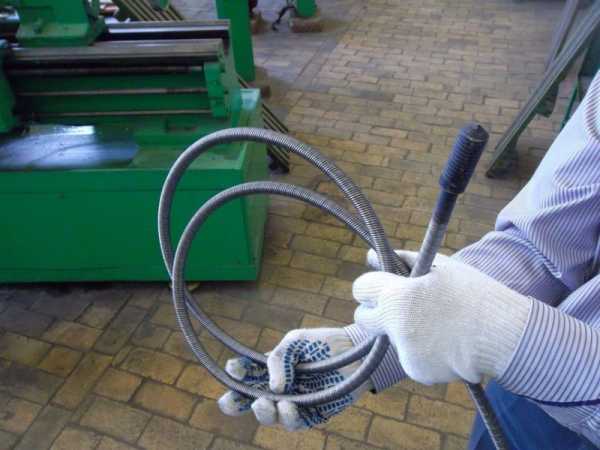

Пружинный сантехнический трос

Длиной до 9 м и диаметром 9 мм, его чаще всего используют в домашнем господарстве. Также подобные тросы с чуть большей длиной и сечением используют сантехники в своей работе.

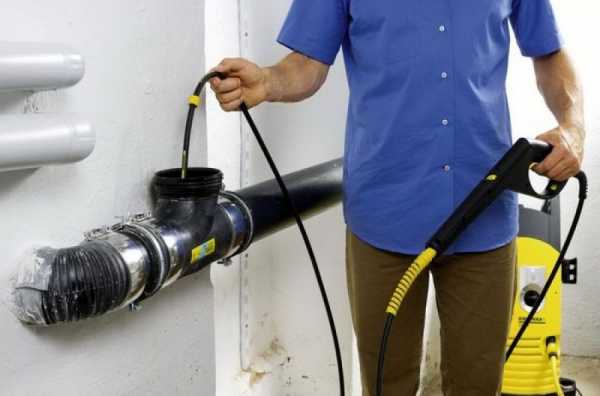

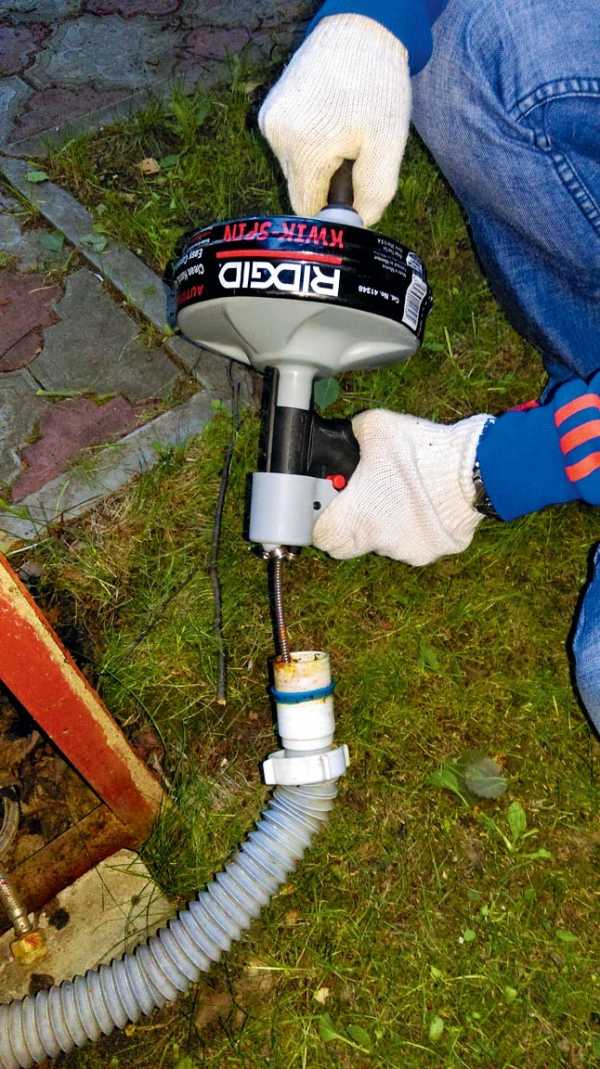

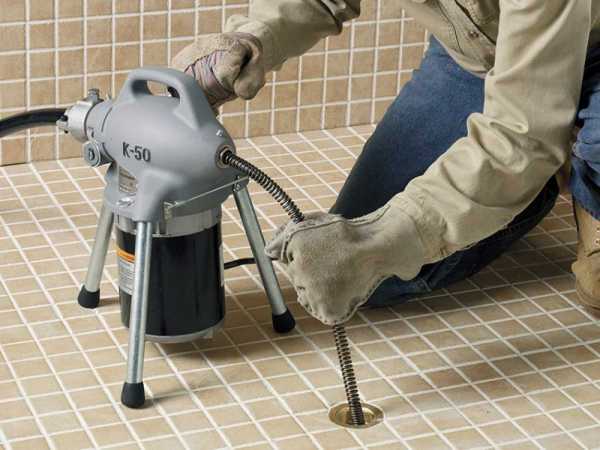

Электрические тросы

Более похож на дрель с наконечником от сантехнического троса. Используют если засор очень стойкий или когда речь идет о трубах большого диаметра. Цена относительно других тросов — высока. Поэтому распространен на заводах и предприятиях, нежели в офисах или квартирах.

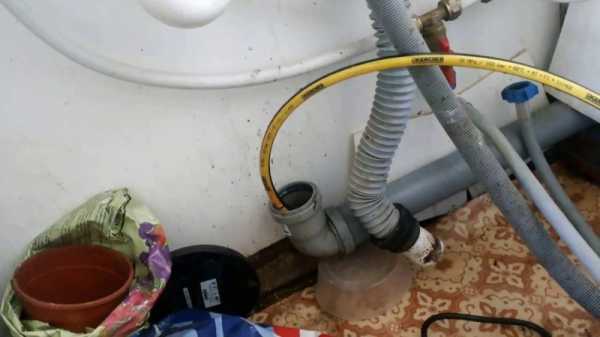

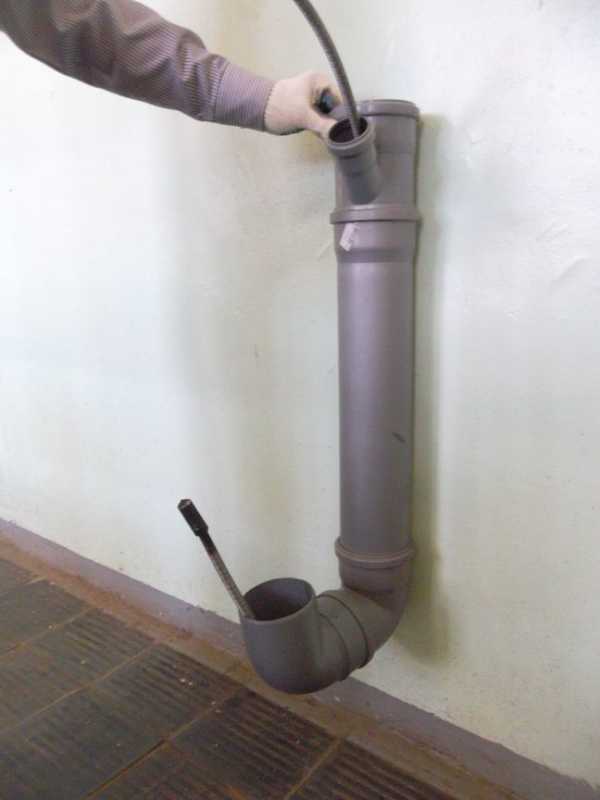

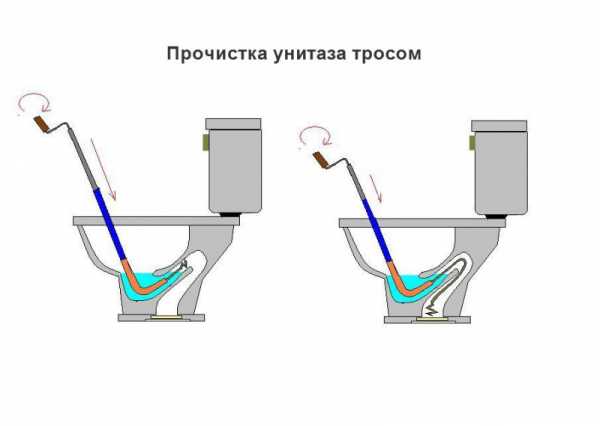

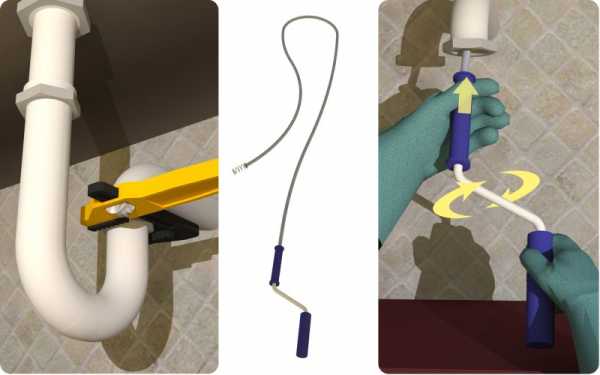

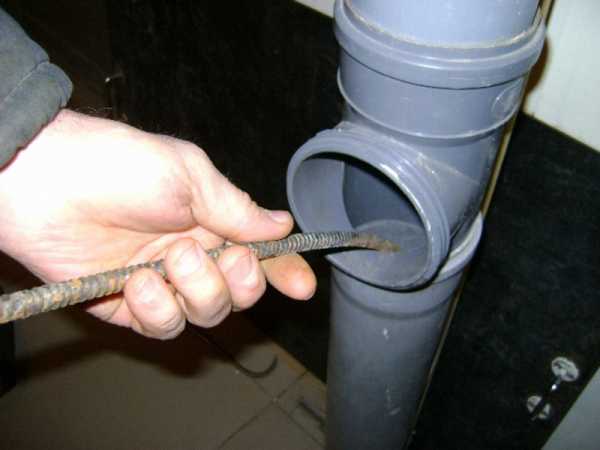

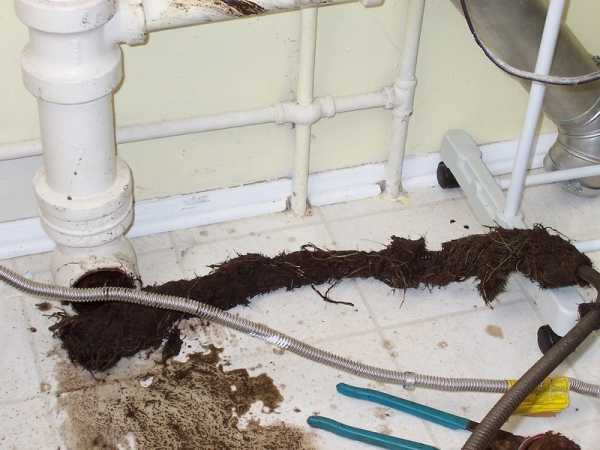

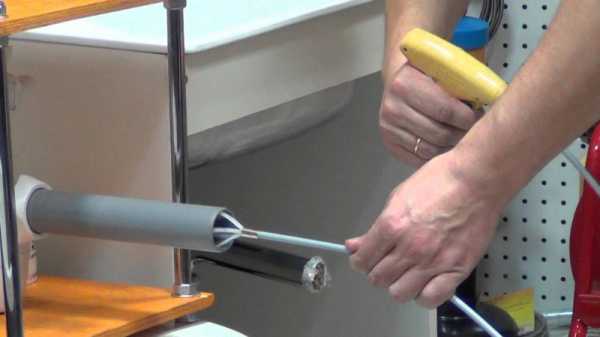

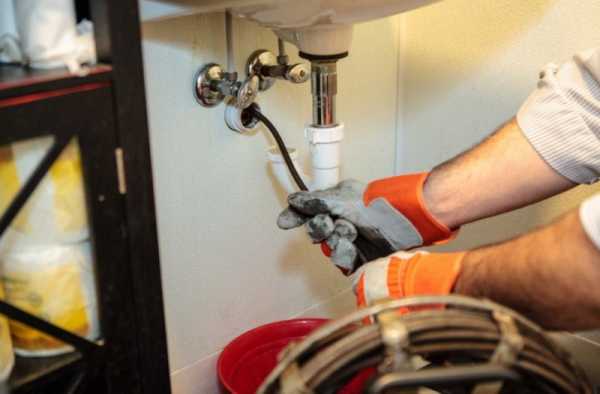

Как использовать сантехнический трос

Для того чтобы подключить любой санитарно-технический прибор со сливом до канализации обязательно устанавливают сифон. Он необходим для устранения запахов и накопления мусора в сточных трубах. Если вам нужно прочистить засорившуюся трубу, то сифон нужно снять, но есть и такие тросы, которые не нуждаются в этом.

Для чистки следуйте по таким пунктам:

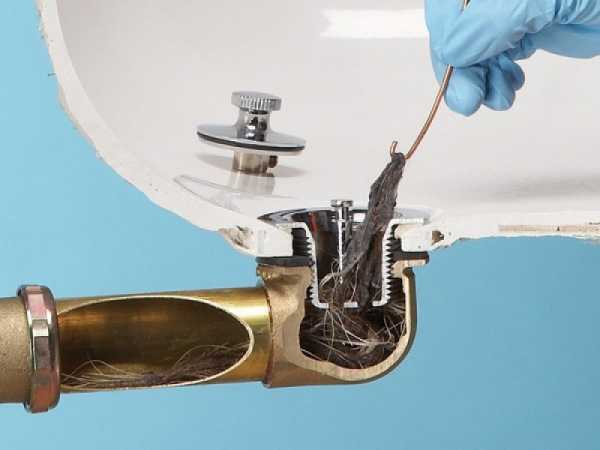

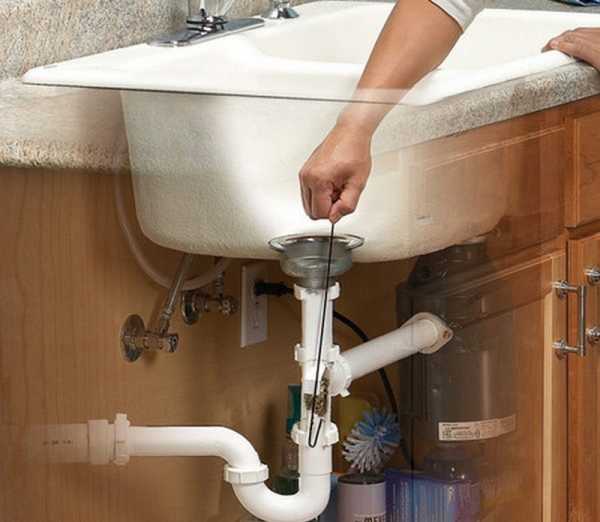

Аккуратно вставьте конец с наконечником в отверстие раковины. Минуя все повороты и изгибы доберитесь к засору. Отличить поворот от засора поможет такой прием: после того как вы уткнулись в что-то необходимо на несколько сантиметров вынуть трос, и продолжить его засовывать уже вращательными движениями. Обычно повороты минуются легко и не трудно, а вот засор пройти так вы не сможете.

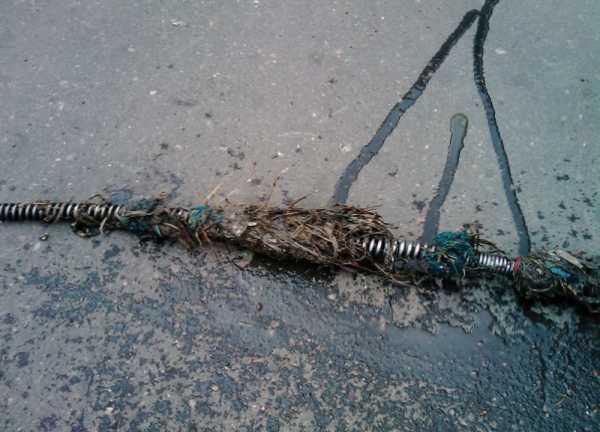

Почувствовав засор, толчками и вращениями только в одну сторону старайтесь его разрушить, периодически вынимая трос и чистя его. Когда трос будет проходить место засора продолжайте работу. Так вы гарантируете себе качество, и то что не продвинули засор дальше, а именно извлекли его.

Только после этого извлекайте трос. В сток в течении 5-10 минут следует пустить горячую воду. Это очистит трубу от загрязнений, которые могли остаться на стенке.

Обратите внимание на то, чтобы трос был как можно надежнее закреплен у вас в руках. Ведь не раз приходилось видеть, как он проваливался в трубу с концами, тогда достать его не так просто. Чтобы избежать такой неприятности, рекомендуем сразу купить трос с рукояткой.

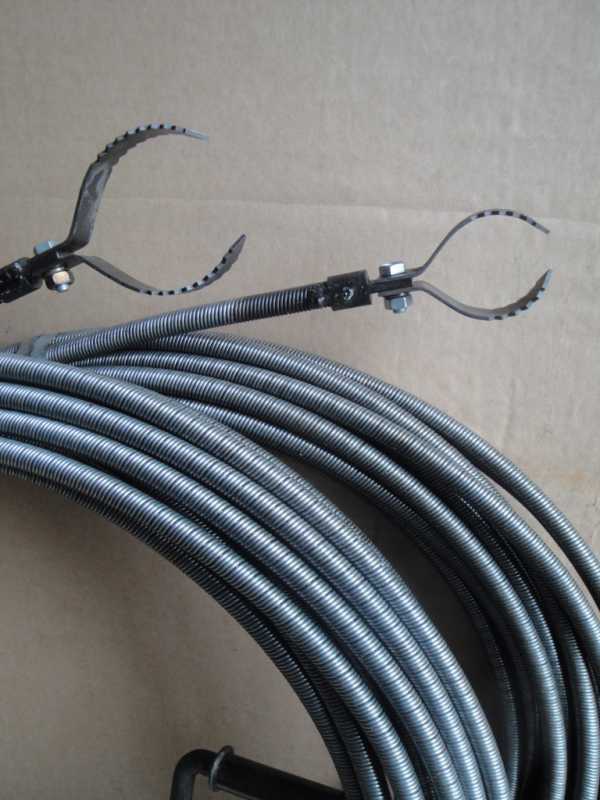

Воспользуйтесь специальными насадками, которые крепятся на трос, и в несколько раз облегчите себе работу. Они обычно продаются в комплекте или же за небольшую цену по отдельности.

Что еще нужно знать о сантехническом тросе?

Так как вы купили трос не для того, чтобы использовать его один раз, то после чистки подготовьте его к дальнейшему хранению. Для этого нужно как следует почистить трос от грязи, волос и других загрязнений.

Для хранения не следует использовать полиэтиленовый пакет. В скрученном виде на полке возле остальных инструментов будет лучшим вариантом.

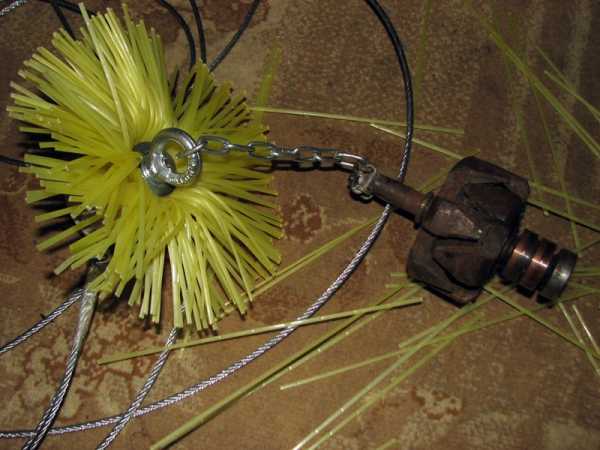

Также сантехнические тросы сделаны для чистки дымоходов и вентиляции. Нужные насадки продаются в комплекте. Делая инструмент универсальным, они экономят ваше время и средства.

Купите сантехнический трос, если он еще не у вас. Засор дело обычное и может встретиться в любом месте, и даже там где был должный уход за трубами. Будет умно заблаговременно приобрести проверенное устройство. С сантехническим тросом вы быстро устраните проблему.

Не пожалейте времени и сил, выбирайте на нашем сайте нужный вам вид и заказывайте прямо сейчас. В нашем ассортименте только качественные продукты от надежных производителей.

Фото троса сантехнического


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Трос — Википедия

Стальной трос

Трос (от нидерл. tros) — витое или кручёное из натуральных или синтетических, или стальных, или смешанных прядей (волокон) похожее на верёвку изделие[1].

  • Верёвка (др.-рус. вьрвь) — тонкое и гибкое, витое или кручёное из натуральных или синтетических прядей (волокон) изделие[2]. Например альпинистская верёвка, бельевая верёвка. На морских судах верёвку называют «кончик». Иногда одну прядь называют верёвкой.
  • Кана́т — иногда синоним «троса», ранее в морском деле — пеньковая верёвка более 13 дюймов в окружности или синтетическая верёвка, или стальной трос равный по крепости и поэтому размером может быть меньше 13 дюймов[3]. Слово также употребляется по отношению к более толстому тросу сравнительно с тонкими верёвками. В настоящее время чёткой границы нет.
  • Трос дистанционного управления (ТДУ) — синоним «боуден» — устройство для гибкой передачи механических усилий в системах управления машин (от элементов управления к исполнительным механизмам)[4].

История

Проволочный канат, реклама 1908 г.

Тросы в виде плетёных верёвок или канатов были известны с времён Древнего Eгипта.

Стальные тросы в начале XX века называли «проволочный канат».

В 1939 году был получен патент на изобретение — трос дистанционного управления[5].

Видео по теме

Материалы тросов

Верёвочное производство.
Село Павлово Горбатовского уезда. 1896 год Изготовление троса

Растительные тросы

  • Манильские тросы — сырьём для манильских тросов служат сосудистые волокна черенковой части листьев бананов вида Musa textilis (другое название — абака), произрастающих на Филиппинских островах. Манильский трос легко узнать по пятнистой поверхности, которая образуется при изготовлении от сочетания коричневых и золотистых волокон.
  • Сизальские тросы — изготовляются из волокон мясистых листьев различных видов агав, в частности вида лат. Agave var. sisalana (сизаль или агава). Эти растения произрастают на сухих каменистых возвышенных плато в Центральной Америке.
  • Кокосовые тросы — изготовляются из волокон, образующихся на внешней поверхности скорлупы кокосового ореха.
  • Пеньковые тросы — изготовляют из обработанных мочалистых волокон конопли. Пеньковые тросы тоньше и мягче манильских. Они без труда пропитываются смолой. Мокрые бельные пеньковые тросы плохо сохнут и легко загнивают, так как тонкие волокна активно поглощают влагу. Поэтому пеньковые тросы, предназначенные для использования на судах, предварительно смолят. Смола уменьшает прочность троса на 15-20 %, но вместе с тем и продлевает срок его службы, так как предохраняет от гниения. Несмолёные тросы из высококачественной пеньки прочнее тросов из других материалов, за исключением нейлоновых. Однако манильские тросы высокого качества прочнее смолёных пеньковых, хотя пенька и долговечнее волокон маниллы.
  • Хлопок — прочность хлопковых тросов вдвое меньше прочности манильских. Такие тросы очень мягкие и гибкие. Их легко травить, они хорошо работают в блоках, но хлопковые тросы сильно растягиваются и, кроме того, очень чувствительны к плесени.
  • Джут — джут производят из мочалистых волокон высокого кустарника, произрастающего в Индии, родственного липе. После срезки стебли кладут в воду, чтобы они стали мягче, затем слущивают лыко, промывают его и сушат. После этого сырьё превращается в готовую товарную продукцию. По прочности джут значительно уступает пеньке и волокнам из абаки.
  • Лён — лён используют для изготовления линей (тонких тросов) и различных ниток, а также брезента и парусины.
  • Бомбейская пенька — получается при переработке волокнистого растения, произрастающего в Южной Индии. Она дешевая в изготовлении, но менее прочная, чем обычная конопляная пенька[6]. Используется для изготовления тросов, подвергающихся небольшой нагрузке, а также для свивки с волокнами манильской пеньки более низкого качества.
  • Новозеландский лён — это светло-жёлтое жёстковолокнистое растение с длинными волокнами, напоминающими волокна агавы.

Синтетические тросы

  • Полиамид — РА, амидпласт (нейлон-66, перлон, энкалон, бринайлон, антрон, селон, рилсан). По прочности нейлоновые тросы приблизительно в 3 раза превосходят манильские тросы высшего качества и примерно в 10 раз тросы из кокоса, несмотря на то, что вес их меньше. Нейлоновые тросы не впитывают воду. Нейлон не гниёт и не преет. С него легко смывается грязь, нет необходимости его протирать перед упаковкой. Температура плавления нейлона-66 равна 265 °C, а нейлона-6 — 215 °C, но повреждения бывают и при более низких температурах. Выпускают также эластичные нейлоновые снасти, которые растягиваются до 30 % длины и возвращаются к первоначальным размерам после снятия нагрузки. Тросы из нейлонового шёлка очень скользкие, поэтому узлы должны выполняться с особой тщательностью. Труднее всего обращаться с тонкими рыболовными лесками, представляющими собой непрерывную вытянутую нить.
  • Полиэстер (аббревиатура англ. PETP — Polyethylene Terephthalate Polyester — линейный этиленгликольтере-фталатпласт. Термопласт, температура плавления 260 °C. Торговые названия: терилен (Англия, Италия, Финляндия), диолен/тревар (Германия), полиэстер (Нидерланды), теторон (Япония), дакрон (США и Турция), тергаль (Франция и Испания), тезил (Чехия). Как и нейлон, полиэстер выпускают как в виде коротковолнистой многонитевой пряжи с мягкой поверхностью, так и тонкого непрерывного полиэстерового волокна. Полиэстер уступает нейлону в эластичности, но сравнительно мало изнашивается. Полиэстеровые снасти в настоящее время являются самыми распространенными в парусном спорте.
  • Полиэтен — HDPE, этенпласт, HD, полиэтилен. Термопласт, температура плавления около 180 °C. Волокно выпускают только мононитевым. Они долговечные, разрывное усилие этих тросов в 1,5 раза больше, чем манильских.
  • Полипропен — РР, пропенпласт, полипропилен, мераклон. Температура плавления полипропена около 165 °C. Многопрядный трос из непрерывного волокна, по прочности почти вдвое превышает манильский трос. Трёхпрядные или сплетённые косицей тросы отличаются низкой стоимостью и используются повсеместно. Широко применяются также тросы из плёночного полипропена с плоскими волокнами из тонкой плёнки. Разрывное усилие у таких материалов более высокое. Плёночный полипропен не тонет. Мокрый трос сохраняет свою прочность и гибкость. Однако плёночный полипропен быстро изнашивается, поэтому рекомендуется предварительно осматривать утки, кнехты, лебёдки и устранять на них острые рёбра и выступы.
  • Кевлар — арамид. Преимущества: по прочности превосходит стальные тросы, лёгкость, низкий коэффициент растяжения, гибкость, плавучесть, безопасность для рук (высучивая вручную трос из других синтетических материалов, имеющих высокую жёсткость, можно получить механический ожог). Основные недостатки: высокая цена, низкая устойчивость к влаге (влажный трос имеет намного более низкую прочность, чем сухой) и действию ультрафиолета (при достаточно частом использовании его на солнце он теряет прочность), малый срок службы (до 5 лет, некоторые производители дают гарантию на 10 лет). В последнее время появились тросы из кевлара, в которых последние недостатки частично устранены.

Стальные тросы

Разрез стального троса

Стальные тросы изготавливают из стальной проволоки разного качества, свитой по спирали. Стальная проволока изготавливается из углеродистой стали, оцинковывается (со временем покрытие стирается), также, тросы имеют пеньковый сердечник, пропитанный смазкой. Тросы последнего типа состоят из шести прядей, свитых вокруг пенькового, манильского или джутового сердечника. Сердечник заполняет пустоту в центре троса, образованную между прядями, предохраняет пряди от смещения к центру и защищает внутренние слои проволок троса от коррозии, так как пропитан антикоррозионной смазкой, которая проникает в межпроволочное пространство прядей при изгибе троса.

В зависимости от количества проволок в тросе, тросы бывают разной гибкости — менее гибкие из 42 проволок, гибкие тросы из 72 проволок, по 12 в каждой пряди вокруг пенькового сердечника, тросы повышенной гибкости свитые из 144 тонких проволок (по 24 в каждой пряди) вокруг пенькового сердечника.

Типы тросов

Тросовые и кабельные тросы

Тросы тросовой работы

При изготовлении тросов тросовой работы (классическая свивка) составляющие их волокна свивают три раза. Сначала волокна свивают в каболки (пряжу), затем каболки свивают в пряди, а пряди — в трос. Тросы бывают крутой и пологой свивки в зависимости от назначения. Тросы пологой свивки выдерживают большие усилия, но крутосвитые тросы меньше изнашиваются, они более долговечны.

Тросы кабельной работы

Тросы кабельной работы отличаются тем, что волокна сплетают четыре раза. Тросы кабельной работы более плотные и поэтому меньше изнашиваются и меньше задерживают влагу по сравнению с тросами тросовой работы. Тросы кабельной работы более дорогие и более слабые по сравнению с тросами тросовой работы того же диаметра.

В литературе тросами кабельного типа также называют тросы с плетённой оплёткой (например, альпинистские верёвки).

Число прядей в тросе

Тросы бывают трёхпрядные, четырёхпрядные, многопрядные (8 или 16 прядей). Как исключение встречаются пятипрядные грубые тросы кабельной работы. Стальные тросы обычно шестипрядные с сердечником.

Трёхпрядные тросы встречаются более часто, но распространены также и четырёхпрядные тросы. В середине такого четырёхпрядного троса, если его толщина 50 мм и более, имеется пятая более тонкая прядь (сердечник), которая заполняет пустое пространство, остающееся между четырьмя прядями. Трёхпрядные тросы намного прочнее четырёхпрядных такой же толщины при размерах до 125 мм. При размерах, превышающих 150 мм, четырёхпрядные тросы оказываются прочнее соответствующих трёхпрядных. Быстрее изнашиваются трёхпрядные тросы, пряди в которых толще, чем в четырёхпрядных соответствующих размеров.

Среди тросов средних размеров четырёхпрядные мягче трёхпрядных. Четырёхпрядные тросы имеют также то преимущество, что в поперечном сечении они более круглые, чем трёхпрядные.

Тросы из синтетических материалов либо изготовляют по тому же принципу, что и из растительных волокон (но число прядей обычно больше: 8 или 16), либо состоят из плетённой оплетки и из сердечника с прямыми волокнами. В таких тросах сердцевина занимает 2/3 от толщины троса.

Тросы правой и левой свивки

В зависимости от направления свивки, тросы бывают правой (прямой спуск) и левой свивки (обратный спуск). Практически все растительные тросы — тросовой работы правой свивки и, чаще всего, трёхпрядные. Бывают также тросы обратного спуска (левой свивки). При изготовлении тросов правой свивки скручивание прядей производится по солнцу (по часовой стрелке), эти тросы имеют то же направление спирали, что и винт с правой резьбой.

Квадратные тросы
Квадратный трос

В 1950-х годах появились так называемые «квадратные тросы» — трос плетут из восьми прядей, чередуя их попарно, причём одна пара в тросе идёт по часовой стрелке, а другая — против (см. иллюстрацию). Такие тросы получаются мягкими, без скрутин. Они сохраняют эти свойства даже после намокания.

Типы синтетических тросов

Если синтетическое сырьё вытягивается в тонкие гладкие нити, длина которых равна длине всего троса, то такие тросы называют «мононитевые» («монофильные»). Они более прочные, но скользкие и плохо держат узел. Мононитевые тросы плетут из вытянутых непрерывных нитей диаметром более 0,1 мм — более жёсткие с твёрдой и блестящей поверхностью.

Если трос свивается из относительно коротких нитей, то такие тросы называются «многонитевые» («филаментные»).[источник не указан 3273 дня] Поверхность такого троса немного ворсистая. Этот материал имеет меньшую прочность, но такие тросы мягкие и гибкие, и на таких тросах удобно вязать узлы. Многонитевые тросы плетут из пряжи, состоящей из тонких нитей, диаметр которых не превышает 0,1 мм. В торговле нейлоновый филаментный материал встречается под названием «шерстеподобный нейлон».

Существуют также Многоплёночные тросы, их сплетают из тонких плёночных нитей-полос.

Тросы дистанционного управления

Состоят из прочного стального плетёного троса (сердечника), покрытого смазкой и помещённого в гибкий кожух с полиуретановой оболочкой. На концах троса закреплена арматура (наконечники), фиксирующая положение внешнего кожуха, но допускающая независимые перемещения сердечника внутри него.

Разное

Размеры тросов

Размер тросов определяют двумя способами: либо по длине окружности в английских дюймах, либо по диаметру в миллиметрах. В настоящее время более распространен последний способ.

Как подручными средствами отличить синтетические тросы

Синтетические волокна легко различаются по следующим признакам:

  • Если образец не тонет в воде, значит он изготовлен из полиэтилена, если тонет, то это либо полиамид, либо полиэфир.
  • Образцы подвергают воздействию открытого огня. Если при сгорании идет тёмный дым и образец плавится, то это полиэфир, если он плавится без изменения окраски, то это полиамид, полипропен или полиэтилен.
  • Если образец смочить 90%-м фенолом или 85%-й муравьиной кислотой (несколько капель на стеклышке) и волокно растворится, то это полиамид, если образец не растворится — полиэфир; если не растворится и сохранит гибкость — полипропен или полиэтилен.
  • Неокрашенный нейлоновый трос имеет между прядями светлую окраску, трос из полиэфирного шелка отличается большим металлическим блеском.

Разрывная прочность троса (РПТ)

РПТ — это нагрузка, при которой трос разрушается

R=f∗c2{\displaystyle R=f*c^{2}}, где:

f — коэффициент запаса прочности для данного троса (из справочника),
c — радиус окружности троса.

См. также

Литература

Примечания

Ссылки

wiki2.red

Трос – это… Что такое Трос?

Стальной трос

Трос — витое или крученое канатно-веревочное изделие.

  • Верёвка — тонкий и гибкий трос.
  • Кана́т — синоним «троса», ранее в морском деле — пеньковый трос более 13 дюймов в окружности, или трос равной ему крепости из иных материалов, вне зависимости от размера.[1]. Слово также употребляется по отношению к более толстому тросу сравнительно с тонкими верёвками. В настоящее время чёткой границы нет.
  • Трос дистанционного управления (ТДУ) — синоним «боуден» — устройство для гибкой передачи механических усилий в системах управления машин (от элементов управления к исполнительным механизмам)[2].

История

Верёвочное производство.
Село Павлово Горбатовского уезда. 1896 год Изготовление троса

Впервые патент на изобретение «трос дистанционного управления» был получен в 1939 году братьями Orscheln[3].

Материалы тросов

Растительные тросы

  • Манильские тросы — сырьем для манильских тросов служат сосудистые волокна черенковой части листьев бананов вида Musa textilis (другое название — абака), произрастающих на Филиппинских островах. Манильский трос легко узнать по пятнистой поверхности, которая образуется при изготовлении от сочетания коричневых и золотистых волокон.
  • Сизальские тросы — изготовляются из волокон мясистых листьев различных видов агав, в частности вида Agave var. sisalana (сизаль или агава). Эти растения произрастают на сухих каменистых возвышенных плато в Центральной Америке.
  • Кокосовые тросы — изготовляются из волокон, образующихся на внешней поверхности скорлупы кокосового ореха.
  • Пеньковые тросы — изготовляют из обработанных мочалистых волокон конопли. Пеньковые тросы тоньше и мягче манильских. Они без труда пропитываются смолой. Мокрые бельные пеньковые тросы плохо сохнут и легко загнивают, так как тонкие волокна активно поглощают влагу. Поэтому пеньковые тросы, предназначенные для использования на судах, предварительно смолят. Смола уменьшает прочность троса на 15—20 %, но вместе с тем и продлевает срок его службы, так как предохраняет от гниения. Несмолёные тросы из высококачественной пеньки прочнее тросов из других материалов, за исключением нейлоновых. Однако манильские тросы высокого качества прочнее смоленых пеньковых, хотя пенька и долговечнее волокон маниллы.
  • Хлопок — прочность хлопковых тросов вдвое меньше прочности манильских. Такие тросы очень мягкие и гибкие. Их легко травить, они хорошо работают в блоках. Но хлопковые тросы сильно растягиваются и, кроме того, очень чувствительны к плесени.
  • Джут — джут производят из мочалистых волокон высокого кустарника, произрастающего в Индии, родственного липе. После срезки стебли кладут в воду, чтобы они стали мягче, затем слущивают лыко, промывают его и сушат. После этого сырье превращается в готовую товарную продукцию. По прочности джут значительно уступает пеньке и волокнам из абаки.
  • Лён — лён используют для изготовления линей (тонких тросов) и различных ниток, а также брезента и парусины.
  • Бомбейская пенька — получается при переработке волокнистого растения, произрастающего в Южной Индии. Она дешевая в изготовлении, но менее прочная, чем обычная конопляная пенька. Используется для изготовления тросов, подвергающихся небольшой нагрузке, а также для свивки с волокнами манильской пеньки более низкого качества.
  • Новозеландский лён — это светло-жёлтое жёстковолокнистое растение с длинными волокнами, напоминающими волокна агавы.

Синтетические тросы

  • Полиамид — РА, амидпласт (найлон-66, перлон, энкалон, бринайлон, антрон, селон, рилсан). По прочности найлоновые тросы приблизительно в три раза превосходят манильские тросы высшего качества и примерно в 10 раз тросы из кокоса, несмотря на то, что вес их меньше. Найлоновые тросы не впитывают воду. Найлон не гниет и не преет. С него легко смывается грязь, нет необходимости его протирать перед упаковкой. Температура плавления найлона-66 265 °C, найлона-6 215 °C, но повреждения бывают и при более низких температурах. Выпускают также эластичные найлоновые снасти, которые растягиваются до 30 % длины и возвращаются к первоначальным размерам после снятия нагрузки. Тросы из найлонового шелка очень скользкие, поэтому узлы должны выполняться с особой тщательностью. Труднее всего обращаться с тонкими рыболовными лесками, представляющими собой непрерывную вытянутую нить.
  • Полиэстер — РЕТР, линейный этиленгликольтере-фталатпласт. Термопласт, температура плавления 260 °C. Торговые названия: терилен (Англия, Италия, Финляндия), диолен/тревар (Германия), полиэстер (Нидерланды), теторон (Япония), дакрон (США и Турция), тергаль (Франция и Испания), тезил (Чехия). Как и найлон, полиэстер выпускают как в виде коротковолнистой многонитевой пряжи с мягкой поверхностью, так и тонкого непрерывного полиэстерового волокна. Полиэстер уступает найлону в эластичности, но сравнительно мало изнашивается. Полиэстеровые снасти в настоящее время являются самыми распространенными в парусном спорте.
  • Полиэтен — HDPE, этенпласт, HD, полиэтилен. Термопласт, температура плавления около 180 °C. Волокно выпускают только мононитевым. Они долговечные, разрывное усилие этих тросов в 1,5 раза больше, чем манильских.
  • Полипропен — РР, пропенпласт, полипропилен, мераклон. Температура плавления полипропена около 165 °C. Многопрядный трос из непрерывного волокна по прочности почти вдвое превышает манильский трос. Трехпрядные или сплетённые косицей тросы отличаются низкой стоимостью и используются повсеместно. Широко применяются также тросы из пленочного полипропена с плоскими волокнами из тонкой пленки. Разрывное усилие у таких материалов более высокое. Пленочный полипропен не тонет. Мокрый трос сохраняет свою прочность и гибкость. Однако пленочный полипропен быстро изнашивается, поэтому рекомендуется предварительно осматривать утки, кнехты, лебедки и устранять на них острые ребра и выступы.
  • Кевлар — арамид. Преимущества: по прочности превосходит стальные тросы, лёгкость, низкий коэффициент растяжения, гибкость, плавучесть, безопасность для рук (высучивая вручную трос из других синтетических материалов, имеющих высокую жесткость, можно получить механический ожог). Основные недостатки: высокая цена, низкая устойчивость к влаге (влажный трос имеет намного более низкую прочность, чем сухой) и действию ультрафиолета (при достаточно частом использовании его на солнце он теряет прочность), малый срок службы (до 5 лет, некоторые производители дают гарантию на 10 лет). В последнее время появились тросы из кевлара, в которых последние недостатки частично устранены.

Стальные тросы

Разрез стального троса

Стальные тросы изготовляют из стальной проволоки разного качества, свитой по спирали. Для защиты от коррозии стальная проволока изготовляется из нержавеющей стали (более дорогая[уточнить] и менее прочная[уточнить]), оцинковывается (со временем покрытие стирается) или тросы имеют пеньковый сердечник, пропитанный смазкой. Последний тип тросов состоят из шести прядей, свитых вокруг пенькового, манильского или джутового сердечника. Сердечник заполняет пустоту в центре троса, образованную между прядями, предохраняет пряди от проваливания к центру и защищает внутренние слои проволок троса от коррозии, так как пропитан антикоррозионной смазкой, которая проникает в межпроволочное пространство прядей при изгибе троса.

В зависимости от количества проволок в тросе, тросы бывают разной гибкости — менее гибкие из 42 проволок, гибкие тросы из 72 проволок, по 12 в каждой пряди вокруг пенькового сердечника, тросы повышенной гибкости свитые из 144 тонких проволок (по 24 в каждой пряди) вокруг пенькового сердечника.

Типы тросов

Тросовые и кабельные тросы

Тросы тросовой работы

При изготовлении тросов тросовой работы (классическая свивка) составляющие их волокна свивают три раза. Сначала волокна свивают в каболки (пряжу), затем каболки свивают в пряди, а пряди — в трос. Тросы бывают крутой и пологой свивки в зависимости от назначения. Тросы пологой свивки выдерживают большие усилия, но крутосвитые тросы меньше изнашиваются, они более долговечны.

Тросы кабельной работы

Тросы кабельной работы отличаются тем, что волокна сплетают четыре раза. Тросы кабельной работы более плотные и поэтому меньше изнашиваются и меньше задерживают влагу по сравнению с тросами тросовой работы. Тросы кабельной работы более дорогие и более слабые по сравнению с тросами тросовой работы того же диаметра.

В литературе тросами кабельного типа также называют тросы с плетённой оплёткой (например, альпинистские верёвки).

Число прядей в тросе

Тросы бывают трехпрядевые, четырёхпрядевые, многопрядевые (8 или 16 прядей). Как исключение встречаются пятипрядные грубые тросы кабельной работы. Стальные тросы обычно шестипрядевые с сердечником.

Трехпрядные тросы встречаются более часто, но распространены также и четырёхпрядные тросы. В середине такого четырёхпрядного троса, если его толщина 50 мм и более, имеется пятая более тонкая прядь (сердечник), которая заполняет пустое пространство, остающееся между четырьмя прядями. Трехпрядные тросы намного прочнее четырёхпрядных такой же толщины при размерах до 125 мм. При размерах, превышающих 150 мм, четырёхпрядные тросы оказываются прочнее соответствующих трехпрядных. Быстрее изнашиваются трехпрядные тросы, пряди в которых толще, чем в четырёхпрядных соответствующих размеров. Среди тросов средних размеров четырёхпрядные мягче трехпрядных. Четырёхпрядные тросы имеют также то преимущество, что в поперечном сечении они более круглые, чем трехпрядные.

Тросы из синтетических материалов либо изготовляют по тому же принципу, что и из растительных волокон (но число прядей обычно больше: 8 или 16), либо состоят из плетённой оплетки и из сердечника с прямыми волокнами. В таких тросах сердцевина занимает 2/3 от толщины троса.

Тросы правой и левой свивки

В зависимости от направления свивки, тросы бывают правой (прямой спуск) и левой свивки (обратный спуск). Практически все растительные тросы — тросовой работы правой свивки и чаще всего трёхпрядные. Бывают также тросы обратного спуска (левой свивки). При изготовлении тросов правой свивки скручивание прядей производится по солнцу (по часовой стрелке), эти тросы имеют то же направление спирали, что и винт с правой резьбой.

Квадратные тросы
Квадратный трос

В 1950-х годах появились так называемые «квадратные тросы» — трос плетут из восьми прядей, чередуя их попарно, причём одна пара в тросе идёт по часовой стрелке, а другая — против (см. иллюстрацию). Такие тросы получаются мягкими, без скрутин. Они сохраняют эти свойства даже после намокания.

Типы синтетических тросов

Если синтетическое сырье вытягивается в тонкие гладкие нити, длина которых равна длине всего троса, то такие тросы называют «мононитевые» («монофильные»). Они более прочные, но скользкие и плохо держат узел. Мононитевые тросы плетут из вытянутых непрерывных нитей диаметром более 0,1 мм — более жёсткие с твёрдой и блестящей поверхностью.

Если трос свивается из относительно коротких нитей, то такие тросы называются «многонитевые» («филаментные»).[источник не указан 1144 дня] Поверхность такого троса немного ворсистая. Этот материал имеет меньшую прочность, но такие тросы мягкие и гибкие и на таких тросах удобно вязать узлы. Многонитевые тросы плетут из пряжи, состоящей из тонких нитей, диаметр которых не превышает 0,1 мм. В торговле нейлоновый филаментный материал встречается под названием «шерстеподобный нейлон».

Существуют также Многопленочные тросы, их сплетают из тонких плёночных нитей-полос.

Тросы дистанционного управления

Состоят из прочного стального плетеного троса (сердечника), покрытого смазкой и помещенного в гибкий кожух с полиуретановой оболочкой. На концах троса закреплена арматура (наконечники), фиксирующая положение внешнего кожуха, но допускающая независимые перемещения сердечника внутри него.

Разное

Размеры тросов

Размер тросов определяют двумя способами: либо по длине окружности в английских дюймах, либо по диаметру в миллиметрах. В настоящее время более распространен последний способ.

Как подручными средствами отличить синтетические тросы

Синтетические волокна легко различаются по следующим признакам.

  • Если образец не тонет в воде, значит он изготовлен из полиэтилена, если тонет, то это либо полиамид, либо полиэфир.
  • Образцы подвергают воздействию открытого огня. Если при сгорании идет тёмный дым и образец плавится, то это полиэфир, если он плавится без изменения окраски, то это полиамид, полипропен или полиэтилен.
  • Если образец смочить 90%-ным фенолом или 85%-ной муравьиной кислотой (несколько капель на стеклышке) и волокно растворится, то это полиамид, если образец не растворится — полиэфир; если не растворится и сохранит гибкость — полипропен или полиэтилен.
  • Неокрашенный нейлоновый трос имеет между прядями светлую окраску, трос из полиэфирного шелка отличается большим металлическим блеском.

Разрывная прочность троса

РПТ — это нагрузка, при которой трос разрушается

, где:

f — коэффициент для данного троса (из справочника)
c — радиус окружности троса

Использование термина «Трос».

Термин «трос» имеет ограниченное, специфическое (профессиональное) применение, например в авиации.

В общем машиностроении, в строительных конструкциях, в строительных машинах и т. п.

использование термина «трос» недопустимо.

Следует использовать — СТАЛЬНОЙ КАНАТ.

См. также

Литература

  • C.Свенссон, Справочник по такелажным работам, Ленинград, «Судостроение» 1987 г.

Примечания

Ссылки

dic.academic.ru

Трос металлический

Некоторые вещи стали настолько обыденными, что часто мы не замечаем их. Например, трос металлический в оплетке часто применяется для бельевых веревок. Он отлично выдерживает большой вес и готов прослужить длительный срок. Какие еще есть разновидности тросов и где они применяются? Именно об этом речь пойдет в статье.

Требования к тросам

Металлический трос является незаменимым элементом при выполнении погрузочных работ. Кроме того, автомобилисты очень хорошо знают, насколько важным инструментом он может стать, если автомобиль вышел из строя и требует буксировки. Его преимуществом является не только прочность, но и гибкость. Никакая другая металлическая конструкция не способна похвастаться такими же характеристиками. Тросы различных диаметров можно увидеть на подъемных кранах. Они обеспечивают бесперебойную работу лифтов и других подъемных устройств. В продаже можно найти обилие предложений в отношении тросов, но ввиду того, какая на них возлагается функция, приходится очень внимательно подходить к выбору.

Для этого понадобится знание разновидностей тросов и для чего конкретно они используются. Изготовление металлических тросов регламентировано государственным стандартом под номером 2688/80. Стандарты предъявляются не только к стальным канатам, но и к компонентам, которые к ним применяются. Это могут быть различные крюки и петли. До того как запустить их в продажу, должен быть получен сертификат соответствия, который будет залогом выполнения возложенных функций. При выборе троса стоит обращать внимание на четыре основных аспекта:

  • прочность;
  • выдерживаемый вес;
  • гибкость;
  • коэффициент натяжения.

Для большей устойчивости погодным условиям или воздействию других веществ, тросы могут покрываться антикоррозионными составами или полимерами. В некоторых конструкциях также учитывается вес самого троса, что может быть критическим фактором при выборе.

Различие конструкций

Технические условия подразумевают различное оборудование при изготовлении тросов, но есть основные правила, которых придерживаются все производители. Трос по своей структуре не является одной сплошной нитью. Для его сборки применяется определенное количество стальных жил, которые переплетаются между собой. В конструкции присутствует сердечник, вокруг которого осуществляется намотка. Сердечником необязательно может выступать металл. В некоторых решениях он не несет основной нагрузки, но обеспечивает форму конечного изделия. Кроме того, его функцией является сохранение округлости при механическом воздействии. Сердечник, как и остальные элементы покрывается антикоррозионным составом, который основан на цинке или алюминии.

Кроме металлических сердечников, для тросов может быть использован трос из хлопка, пленка, манила или сизаль. Органические материалы имеют свойство разрушаться под воздействием бактерий и гнилостных процессов. Именно поэтому для прочности требуется их обработка специальными составами. В качестве них выступают различные смазки, которые также снижают трение компонентов, что уменьшает внутреннее напряжение. Было бы неправильно не упомянуть о возможности применения в качестве сердечника различных синтетических нитей. Чаще всего их изготавливают из полиамида, который имеет отличные прочностные характеристики. Часть из полиамидных нитей укладывается как разделитель между металлическими компонентами троса, что исключает трение и продлевает срок службы. Преимуществом таких решений является снижение веса конструкции.

Обратите внимание! Металлическими сердечниками могут выступать пластины или проволока, который также изолированы от остальных компонентов.

Все стальные канаты классифицируются по уровню гибкости:

  • жесткие;
  • средней гибкости;
  • повышенной гибкости.

Основным критерием, по которому выполняется такое разграничение является количество и материал сердечника. В первом варианте сердечником является 42 проволоки и дополнительные органические составляющие. Для средней гибкости количество проволок в сердечнике увеличено до 72, а в гибких и вовсе достигает 144 штук, которые разделены на 6 отдельных прядей.

О чем говорит маркировка

Кроме тех факторов в отношении выбора, о которых говорилось выше, необходимо учитывать также конструкцию самого каната, которая может влиять на выдерживаемые им нагрузки. Самой простой конструкцией стального каната является одинарная свивка. Она представляет собой сердечник, вокруг которого свита проволока. Такие варианты могут применяться для буксировки, но чаще всего являются составными сложных конструкций. Например, для двойных. В них также есть сердечник, но вокруг него уже накручено две пряди, при этом должно соблюдаться определенное их чередование. Одинарные пряди применяются для создания стальных канатов, которые имеют в своей конструкции несколько слоев. Такой механизм дает возможность не только повысить прочность, но и исключить деформацию и скручивание элемента под нагрузками.

Тросы двойной свивки также лежат в основе изделий тройной свивки. Первые еще называют стренгами. Они могут отличаться некоторыми особенностями от обычных канатов двойной свивки, что дает возможность придать им требуемую форму. При изготовлении тросов используется понятие линейного касания, оно обозначается сокращением ЛК. Используется оно в сложных конструкциях, которые могут иметь несколько прядей с различным шагом свивки вокруг сердечника. Если ЛК равен нулю, то подразумевается, что все пряди имеют одинаковую длину и одинаковую площадь соприкосновения с сердечником, что отражается в равномерном рисунке.

Неравномерными в конструкции могут быть не только пряди, но и проволока в самих прядях. Если она будет различного диаметра, тогда на продукте будет обозначение ЛК/Р. В стальных канатах, в которых есть несколько прядей, одни из которых выполнены из проволоки одного диаметра, а другие из смешанных диаметров, тогда делается пометка в виде сокращения ЛК-РО. Каждый из тросов, где применяются эти пряди обладают определенными характеристиками, поэтом одни лучше подходят для буксировки, а другие для такелажных работ.

Для статических нагрузок чаще всего применяют стальные канаты, которые выполнены по технологии точечного касания. Они имеют в своей конструкции пряди, которые могут быть выполнены не только из проволоки различного диаметра, но и различного шага намотки. При этом различные пряди также перекрещиваются между собой. Причиной применения только для статических нагрузок является сильное трение отдельных компонентов при изменяющейся нагрузке. Это со временем выведет изделие из строя. Подвидом стальных канатов являются комбинированные, где используется технология линейного и точечного касания.

Область применения

Одной из лидирующих областей, где применяются стальные канаты являются лебедки. Они могут быть ручными или автоматическими. Подвид автоматических лебедок монтируется непосредственно на внедорожники, чтобы была возможность выбраться из сложных дорожных условий. Для таких целей может использоваться канат с диаметром от 6 до 8 мм и более. Все будет зависеть от веса конкретного транспортного средства и груза, который закреплен сзади. В ручных лебедках, которые применяются для осуществления ремонтных и монтажных работ также можно встретить основу с диаметром в 4, 6 и 8 мм. Если требуется большая грузоподъемность, тогда применяется стальной канат с диаметром в 10 мм.

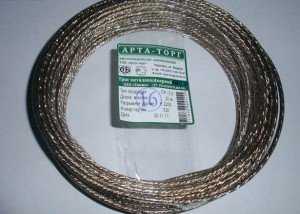

В домашнем хозяйстве часто применяются тросы в пластиковой оплетке с диаметром в 3 мм. Они могут служить бельевыми веревками или удерживать тенты над строениями или собранным урожаем. Допустимая нагрузка на тросы измеряется в килоньютонах, и она зависит от толщины изделия. Например, стальной канат с толщиной в 4 мм выдержит 1,88 кН. Одни кН равен 100 кг, поэтому при умножении получается вес в 188 кг. Трос с толщиной в 6 мм выдерживает 4,24 кН постоянной нагрузи, что в пересчете на килограммы составляет 424 кг. Для троса с толщиной в 8 мм постоянная нагрузка составляет 7,52 кН или 752 кг.

Кроме постоянной нагрузки, есть и разрушительная, которая неизменно приведет трос в негодность. Для диаметра в 4 мм она составляет 941 кг, для 6 мм – 2120 кг, для 8 мм – 3760 кг. Судя из этих цифр, становится понятным, что при одноразовой нагрузке трос может выдерживать значительно больший вес, чем это указано для номинальных значений. Советы по выбору троса для лебедки можно посмотреть в видео.

Заключение

Как видно, выбор типа и толщины троса должен сопровождаться скрупулезным анализом выдерживаемой нагрузки, а также области его использования. Некоторые производители предлагают металлополимерную продукцию. Она отлично переносит даже самые агрессивные среды и может легко использоваться в морской промышленности.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
