Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78

Наименование – Труба стальная бесшовная горячедеформированная черная
ГОСТ 8732-78
Применение – горячедеформированные бесшовные стальные трубы ГОСТ 8732-78 используются для прокладки трубопроводов тепловых сетей, газопроводов сжиженного и природного газа
Производитель – Россия
Регламентирующий документ – ГОСТ 8732-78
Материал – сталь
Рабочая среда – вода, пар, природный и сжиженный газ
Присоединение – под сварку
Длина = 4 ÷ 12 м ( трубы продаются кратно одному метру )
Сертификат соответствия / паспорт качества ( по запросу )
Цена за метр / прайс ( по запросу )

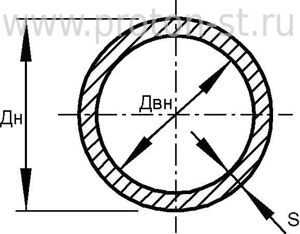

Таблица: технические характеристики и размеры

Сопутствующие товары

Возврат в on-line каталог >>

Получить консультацию, узнать цены или оформить заявку,  чтобы купить
этот товар Вы сможете,  прислав запрос по электронной почте на адрес:
proton.lm@mail.ru  или позвонив по телефону в Москве:  +7 ( 495 ) 641 16 85

ООО “ПРОТОН”, Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85

proton-st.ru

Труба бесшовная гост 8732-78 сортамент: холоднодеформированная, горячедеформированная

Трубы стальные бесшовные холоднодеформированные

Самой дорогой продукцией из представителей труб считаются трубы без швов. Они производятся по достаточно сложному и дорогостоящему способу, требующему огромных затрат электроэнергии. Такой вид труб в большинстве случаев используется в промышленных целях в сфере энергетики и атомного дела, машиностроения, а также без таких изделий не обойдутся некоторые сферы строительного дела.

Трубу бесшовную ГОСТ 8732-78 необходимо производить, даже не глядя на их высокую себестоимость, даже потому, что они обладают уникальными качествами, одним из которых можно назвать высокую прочность и однородную структуру материала по всей их площади. Это допускает их использование в машиностроительной отрасли, например, выполнение заготовок, создание опорных элементов и свай для бурения, которые забиваются в грунтовую массу на несколько сотен метров.

Труба бесшовная

Виды

Существуют разновидности такого вида труб, а именно:

1. Трубы, произведенные посредством горячего проката из легированной стали (горячекатаные).

2. Изделия, которые прошли обработку холодным прокатом (холоднокатаные или цельнотянутые).

У обоих видов есть объединяющая составляющая это то, что они бесшовные. То есть сварной шов отсутствует. И это, пожалуй, все. В остальном они имеют существенные отличия друг от друга. О них подробнее.

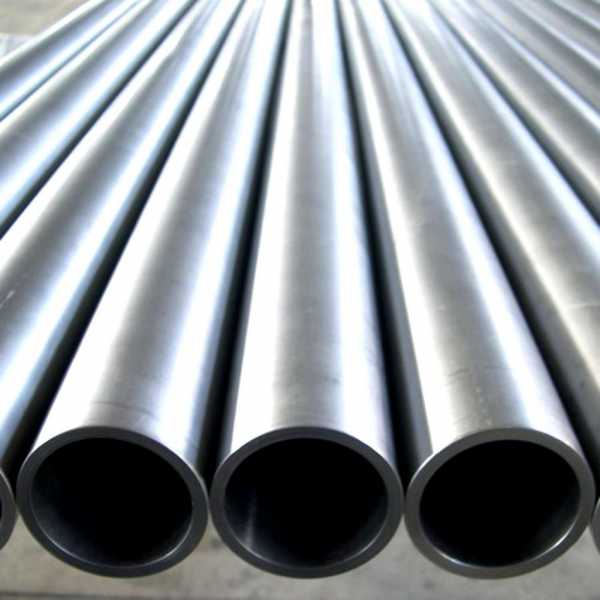

Труба, обработанная горячим прокатом и не имеющая сварного шва

труба бесшовная горячедеформированная

Такой вид изготавливается на специальных станках для трубного проката. Изделие создается из стального листа, который предварительно был разогрет. По принципу создается полая гильза с последующей ее раскаткой (процесс калибровки) до необходимого диаметрального параметра и показателя толщины стен. Конечно же, есть несколько методов изготовления, но по общим правилам они схожи.<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Труба бесшовная горячедеформированная ГОСТ 8732-78, произведенная посредством горячего проката, не имеющая сварных швов, изготавливается с диаметральными параметрами в пределах 38530 мм, а толщина стен составляет около 4 мм. Наиболее толстостенная труба ограничивается только возможностями станков в конкретном случае.

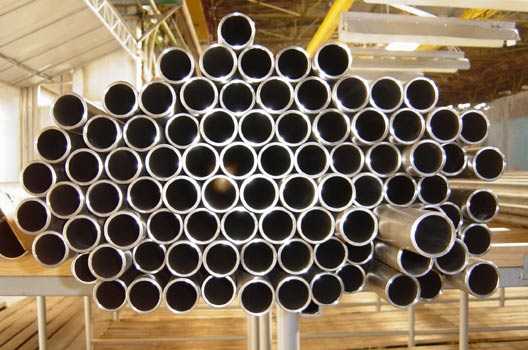

Труба, обработанная холодным прокатом, которая не имеет сварного шва

труба бесшовная холоднодеформированная

Такой вид холоднокатаных бесшовных изделий зачастую называют цельнотянутой продукцией из-за метода изготовления. Например, труба, прошедшая горячий прокат, а точнее, ее заготовка, обрабатывается разогревом до низких показателей температуры, конечно же, все относительно. У каждой марки есть свои нормативы допустимой температуры. После этого, волочат изделие и вытягивают его, при этом редуцируют диаметральный показатель и уменьшают толщину стен. Такой вид продукции может с легкостью выдержать большое давление. Кроме этого, они широко применяются в производственных процессах энергетических носителей и источников тепла. Также их можно встретить при установке теплоэлектростанций.

Труба бесшовная холоднодеформированная ГОСТ 8734-75 отличителен высоким качеством поверхностей, что обеспечивает их использование в машиностроительной отрасли как заготовки деталей для машин и разнообразных механизмов, которые отличаются своей высокой точностью.

Виды заготовок

При изготовлении трубы (горячекатаная и холоднокатаная) применяют разные виды заготовочных изделий таких, как катанных, кованных, непрерывно литых, слитков. Вид заготовочного материала определяется зависимо от метода использования трубы в дальнейшем, который вместе с маркой стали, которую выбрали, указывает на классификацию прочностных качеств изделия.

Вид стали для бесшовного изделия

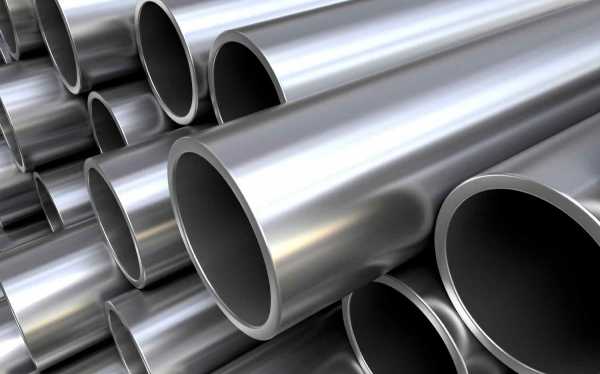

труба бесшовная стальная

Труба, не имеющая сварного шва, производится из разных видов стали, все зависит от ее применения и предназначения. Широкую популярность приобрела продукция, выполненная из таких марок, как СТ10 и СТ20, кроме того, большим спросом пользуются материалы из низколегированной стали с высоким уровнем прочности (09г2с). Но многие потребители предпочитают пользоваться трубами, не имеющие швов, которые произведены из высокоуглеродистой или легированной марки, нержавеющая сталь тому пример. Массовый спрос имеет жаропрочная марка металла, к примеру, 15х1мф. Если есть специальный заказ и необходимо произвести трубы по нему, тогда бесшовная продукция может быть изготовлена из особой шарикоподшипниковой марки шх15.

o-trubah.com

Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, труба гост 8732 78

Одной из основных широко поставляемых и приоритетных видов трубной продукции, поставляемых компанией “Промкомплектрегион” являются бесшовные горячедеформированные трубы общего назначения по ГОСТ 8732-78 и ГОСТ 8731-78

Стальная труба ГОСТ 8732 – это бесшовная труба изготовленная методом горячей деформации. Стальные бесшовные трубы горячедеформированные – это вид трубной продукции, которые производят при повышенном температурном режиме, что превышает пределы рекристаллизации. Эти трубы изготавливаются методом прокатки нагретых слитков, создается по центру слитка определенных размеров отверстие. Горячедеформированные бесшовные трубы не имеют сварного шва и любых других элементов, из за этого они отличаются повышенной прочностью и применяются на требующих высокой надежности объектах.

Трубы горячедеформированные изготавливают согласно требованиям ГОСТ 8731-78. Сюда входит наружный диаметр, длина труб и толщина стенки.

Сортамент бесшовных горячедеформированных труб соответствует всем параметрам ГОСТ 8732-78. Эти трубы широко применяются в пищевой, химической, фармацевтической, газовой, нефтяной промышленности, в ЖКХ и энергетическом секторе. Для изготовления трубы ГОСТ 8732 используют только высококачественную сталь. Горячедеформированная бесшовная труба может быть самого разнообразного диаметра и форм ( прямоугольной, круглой, овальной или квадратной).

По длине трубы подразделяют на:

немерной длины – около 4 – 12,5м;
приблизительной длины от немерной;
мерной длины;
кратной мерной длины – с припусками на каждый срез по 5мм от немерной.

*Отклонения по длине труб кратной мерной и мерной, не должны превышать более 10мм если длина не превышает 6м; более 15мм – при длине больше 6м или с наружным диаметром 152мм и более.

В соответствии с показателями качества трубы производятся таких групп:

А – с необходимым нормированием механических характеристик согласно требованиям ГОСТ 380-88 из стали марок 2сп, 4сп, 5сп, 6сп;
Б – с нормированием химсостава в основном из спокойной стали согласно требованиям ГОСТ 380-88, 1050-88, 4543-71 и 19281-89;
В – с определенным нормированием химсостава и механических характеристик из стали марок по требованиям ГОСТ 19281-89, ГОСТ 380-88, 4543-71 и 1050-88;
Г – со специальным нормированием химсостава из стали марок согласно ГОСТ 19281-89, 4543-71 и 1050-88, контролируя механические свойства на термически обработанных образцах. Нормы механических характеристик обязательно должны соответствовать требованиям, указанным в стандартах для стали;
Д – без необходимого нормирования химического состава и механических характеристик, но с нормированием тестового гидравлического давления.

Диаметр трубы, мм	Толщина стенки, мм	Марка стали	Длина ,м	Диаметр х Стенка
32	3/3,5/4	ст10, ст20	6-12	Труба ГОСТ 8732-78 32х3 32х3,5 32х4 (32×3 32×3,5 32×4)
38	3/3,5/4	ст10, ст20	6-12	Труба ГОСТ 8732-78 38х3 38х3,5 38х4 (38×3 38×3,5 38×4)
42	3/3,5/4/5	ст10, ст20	8-12	Труба ГОСТ 8732-78 42х3 42х3,5 42х4 42х5 (42×3 42×3,5 42×4 42×5)
45	3,5/4/5	ст10, ст20	6-12	Труба ГОСТ 8732-78 45х3,5 45х4 45х5 (45×3,5 45×4 45×5)
45	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 45х4 (45×4)
48	3/3,5/4/5/6	ст10, ст20	6-12	Труба ГОСТ 8732-78 48х3,5 48х4 48х5 48×6 (48×3,5 48×4 48×5 48х6)
51	2,5/5/6	ст10, ст20	6-12	Труба ГОСТ 8732-78 51х2,5 51х5 51х6 (51×2,5 51×6 51×5)
57	3,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 57х3,5 (57×3,5)
	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 57х4 (57×4)
	4,5	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х4,5 (57×4,5)
	5,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х5 (57×5)
	6,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х6 (57×6)
	7,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х7 (57×7)
	8,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х8 (57×8)
	11,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х11 (57×11)
	12,0	ст10, ст20	8-12	Труба ГОСТ 8732-78 57х12 (57×12)
60	3,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 60х3,5 (60×3,5)
	4,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 60х4 (60×4)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 60х5 (60×5)
	6,0	ст10, ст20	8-12	ТрубаГОСТ 8732-78 60х6 (60×6)
	7,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 60х7 (60×7)
	8,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 60х8 (60×8)
	9,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 60х9 (60×9)
	10,0	ст10, ст20	6-12	ГОСТ 8732-78 60х10 (60×10)
	12,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 60х12 (60×12)
	14,0	ст10, ст20	6-12	ТрубаТруба ГОСТ 8732-78 60х14 (60×14)
63,5	5/8/10/11/12/14	ст10, ст20	6-12	63,5х5 63,5х8 63,5х10 63,5х11 63,5х12 63,5х14 (63,5×5 63,5×8 63,5×10 63,5×11 63,5×12 63,5×14 )
68	3,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х3,5 (68×3,5)
	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х4 (68×4)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х5 (68×5)
	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х6 (68×6)
	7,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 68х7 (68×7)
	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х8 (68×8)
	11,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х11 (68×11)
	12,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 68х12 (68×12)
	14,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 68х14 (68×14)
70	5/8/10/11/12/14	ст10, ст20	6-12	Труба ГОСТ 8732-78 70х5, 70х8, 70х10, 70х11, 70х14 (70×5, 70×8, 70×10, 70×11, 70×12, 70×14)
73	4/5/6/8/10/12/14/16/19	ст10, ст20	8-12	Труба ГОСТ 8732-78 73х5, 73х8, 73х10, 73х11, 73х14 (73×5, 73×8, 73×10, 73×11, 73×12, 73×14)
76	4,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 76х4(76×4)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 76х5(76×5)
	6,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 76х6(76×6)
83	3,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 83х3,5(83×3,5)
83	4,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 83х4,5(83×4,5)
89	3,5	ст10, ст20	6-12	ТрубаГОСТ 8732-78 89х3,5(89×3,5)
	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 89х4(89×4)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 89х5(89×5)
	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 89х6(89×6)
102	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 102х4(102×4)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 102х5(102×5)
	6,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 102х6(102×6)
	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 102х8(102×8)
108	4,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 108х4(108×4)
	5,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 108х5(108×5)
	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 108х6(108×6)
114	4,5	ст10, ст20	6-12	Труба ГОСТ 8732-78 114х4,5(114×4,5)
	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 114х5(114×5)
	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 114х6(114×6)
	8,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 114х8(114×8)
121	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 121х5(121×5)
121	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 121х6(121×6)
127	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 127х5(127×5)
127	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 127х6(127×6)
133	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 133х5(133×5)
133	6,0	ст10, ст20	6-12
140	6,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 140х6(140×6)
140	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 140х8(140×5)
146	5,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 146х5(146×5)
146	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 146х6(146×6)
159	5,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 159х5(159×5)
	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 159х6(159×6)
	7,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 159х7(159×7)
	8,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 159х8(159×8)
168	6,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 168х6(168×6)
	7,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 168х7(168×7)
	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 168х8(168×8)
	10,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 168х10(168×10)
180	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 180х8(180×8)
194	8,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 194х8(194×8)
194	20,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 194х20(194×20)
203	12,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 203х12(203×12)
219	6,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 219х6(219×6)
	7,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 219х7(219×7)
	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 219х8(219×8)
	9,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 219х9(219×9)
	10,0	ст10, ст20	6-12	ТрубаГОСТ 8732-78 219х10(219×10)
245	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 245х8(245×8)
245	10,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 245х10(245×10)
273	7,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 273х7(273×7)
	8,0	ст10, ст20	6-12	Труба ГОСТ 8732-78 273х8(273×8) Труба ГОСТ 8732-78 273х9(273×9)
	9,0	ст10, ст20	6-12
	273	10,7	20	Трубы ГОСТ 273х9м
273	10а+х	20	8.9-9.3	Трубы ГОСТ 273х10а+х
273	10х	20	5,6	Трубы ГОСТ 273х10х
273	12м	20	7,2-7,4-7,5	Трубы ГОСТ 273х12м
273	12	15гс	4.1-6	Трубы ГОСТ 273х12
273	16х	20	9-9.5	Трубы ГОСТ 273х16х
273	18м	20	7.3-8.5	Трубы ГОСТ 273х18м
273	18а	20	9,2-11.7	Трубы ГОСТ 273х18а
273	18м+	20	5.5-4.6-7.3-6.5-5.4-5.6	Трубы ГОСТ 273х18м+
273	20х	20	6.35-6.45—6.8-7.1	Трубы ГОСТ 273х20х
273	20х		9-10	Трубы ГОСТ 273х20х
273	18х	20	11,5	Трубы ГОСТ 273х18х
325	9а	20	8,4	Трубы ГОСТ 325х9 а
325	9а	20	8,5	Трубы ГОСТ 325х9а
325	12х	20	4,1	Трубы ГОСТ 325х12х
325	14м	20	6,7	Трубы ГОСТ 325х14м
325	14м	20	6,7	Трубы ГОСТ 325х14м
325	15	45	8-11	Трубы ГОСТ 325х15
325	16н	35		Трубы ГОСТ 325х16н
325	35х+	20	6,5-7.2	Трубы ГОСТ 325х35х+
325	35х	17г2с	2.4	Трубы ГОСТ 325х35х
325	45-48х	20	2,9-6,2	Трубы ГОСТ 325х45-48х
351	13х	20	5,1	Трубы ГОСТ 351х13х
351	13х	20	5.6-5.9-6,15-5.9	Трубы ГОСТ 351х13х
356	22-25х	20	5,4	Трубы ГОСТ 356х22-25х
377	9х	20	9.8	Трубы ГОСТ 377х9х
377	30м	15ГС	5,45	Трубы ГОСТ 377х30м
377	30м	20	5,1-5.1-3.3-11.45-9.24	Трубы ГОСТ 377х30м
390	105х+	45	2,75	Трубы ГОСТ 390х105х+
406	32х	35	4,5	Трубы ГОСТ 406х32х
408	18х+	15г	10	Трубы ГОСТ 408х18х+
408	21х+	15г	10,7-11,4	Трубы ГОСТ 408х21х+
408	25а+	20	11,2-10,05	Трубы ГОСТ 408х25а+
420	35+	20Г	4.98-5.5-5.3-6	Трубы ГОСТ 420х35+
426	10м	20	6,7-10	Трубы ГОСТ 426х10м
426	12а	20	4,6	Трубы ГОСТ 426х12а
426	12х+	09г2с	5.4-7.2	Трубы ГОСТ 426х12х+
426	50	СП28ВД	6	Трубы ГОСТ 426х50
426	55	СП28ВД	6	Трубы ГОСТ 426х55
430	13х	45	10,9	Трубы ГОСТ 430х13х+
465	16м	20	7-7.5	Трубы ГОСТ 465х16м
485	30х	20	5,6	Трубы ГОСТ 485х30х

promkomplektregion96.ru

Трубы стальные бесшовные горячедеформированные. Сортамент.

Межгосударственный стандарт ГОСТ 8732-78
“Трубы стальные бесшовные горячедеформированные. Сортамент”
(утв. постановлением Госстандарта СССР от 22 марта 1978 г. N 757)

Seamless hot-deformed steel pipes. Range of sizes

Взамен ГОСТ 8732-70

Дата введения 1 января 1979 г.

1. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружнему диаметру, толщине стенки и длине.

2. Размеры и масса 1 м труб должны соответствовать приведенным в табл. 1

Таблица 1

——-T—————————————————————————————————-¬

¦Наруж-¦ Масса 1 м труб, кг, при толщине стенки, мм ¦

¦ ный +——T—–T——T——T——T—–T——T——T——T——T—–T——T——T——T—–+

¦ диа- ¦ 2,5 ¦2,6* ¦ 2,8 ¦ 3 ¦ 3,2* ¦ 3,5 ¦ 4 ¦ 4,5 ¦ 5 ¦ 5,5 ¦ 6 ¦(6,5) ¦ 7 ¦(7,5) ¦ 8 ¦

¦метр, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+——+——+—–+——+——+——+—–+——+——+——+——+—–+——+——+——+—–+

¦ 20* ¦ 1,08 ¦1,12 ¦ 1,19 ¦ 1,26 ¦ 1,33 ¦1,42 ¦ 1,58 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦21,3* ¦ 1,16 ¦1,20 ¦ 1,22 ¦ 1,35 ¦ 1,43 ¦1,54 ¦ 1,71 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 22* ¦ 1,20 ¦1,24 ¦ 1,33 ¦ 1,41 ¦ 1,48 ¦1,60 ¦ 1,78 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 25 ¦ 1,39 ¦1,44 ¦ 1,53 ¦ 1,63 ¦ 1,72 ¦1,86 ¦ 2,07 ¦ 2,28 ¦ 2,47 ¦ 2,65 ¦2,81 ¦ 2,97 ¦ 3,11 ¦ 3,24 ¦3,35 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦26,9* ¦ 1,50 ¦1,56 ¦ 1,66 ¦ 1,77 ¦ 1,87 ¦2,02 ¦ 2,26 ¦ 2,49 ¦ 2,70 ¦ 2,90 ¦3,09 ¦ 3,27 ¦ 3,43 ¦ 3,59 ¦3,83 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 28 ¦ 1,57 ¦1,63 ¦ 1,74 ¦ 1,85 ¦ 1,96 ¦2,11 ¦ 2,37 ¦ 2,62 ¦ 2,84 ¦ 3,05 ¦3,26 ¦ 3,45 ¦ 3,63 ¦ 3,79 ¦3,95 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 30* ¦ 1,70 ¦1,76 ¦ 1,88 ¦ 2,00 ¦ 2,12 ¦2,29 ¦ 2,57 ¦ 2,83 ¦ 3,08 ¦ 3,32 ¦3,55 ¦ 3,77 ¦ 3,97 ¦ 4,16 ¦4,34 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦31,8* ¦ 1,81 ¦1,86 ¦ 2,00 ¦ 2,13 ¦ 2,26 ¦2,44 ¦ 2,74 ¦ 3,03 ¦ 3,30 ¦ 3,57 ¦3,82 ¦ 4,05 ¦ 4,28 ¦ 4,49 ¦4,69 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 32 ¦ 1,82 ¦1,88 ¦ 2,02 ¦ 2,15 ¦ 2,27 ¦2,46 ¦ 2,76 ¦ 3,05 ¦ 3,33 ¦ 3,59 ¦3,85 ¦ 4,09 ¦ 4,32 ¦ 4,53 ¦4,74 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦33,7* ¦ 1,92 ¦1,99 ¦ 2,13 ¦ 2,27 ¦ 2,41 ¦2,61 ¦ 2,93 ¦ 3,24 ¦ 3,54 ¦ 3,82 ¦4,10 ¦ 4,36 ¦ 4,61 ¦ 4,84 ¦5,07 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 35* ¦ 2,00 ¦2,08 ¦ 2,22 ¦ 2,37 ¦ 2,51 ¦2,72 ¦ 3,06 ¦ 3,39 ¦ 3,70 ¦ 4,00 ¦4,29 ¦ 4,57 ¦ 4,83 ¦ 5,09 ¦5,33 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 38 ¦ 2,19 ¦2,27 ¦ 2,43 ¦ 2,59 ¦ 2,75 ¦2,98 ¦ 3,35 ¦ 3,72 ¦ 4,07 ¦ 4,41 ¦4,74 ¦ 5,05 ¦ 5,35 ¦ 5,64 ¦5,92 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 40* ¦ 2,31 ¦2,40 ¦ 2,57 ¦ 2,74 ¦ 2,90 ¦3,15 ¦ 3,55 ¦ 3,94 ¦ 4,32 ¦ 4,68 ¦5,03 ¦ 5,37 ¦ 5,70 ¦ 6,01 ¦6,31 ¦

¦ ¦ ¦ ¦ ¦ ¦ +—–+——+——+ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 42 ¦ 2,44 ¦2,53 ¦ 2,71 ¦ 2,89 ¦ 3,06 ¦3,32 ¦ 3,75 ¦ 4,16 ¦ 4,56 ¦ 4,95 ¦5,33 ¦ 5,69 ¦ 6,04 ¦ 6,38 ¦6,71 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦42,4* ¦ 2,46 ¦2,55 ¦ 2,73 ¦ 2,91 ¦ 3,09 ¦3,36 ¦ 3,79 ¦ 4,20 ¦ 4,61 ¦ 5,00 ¦5,38 ¦ 5,75 ¦ 6,11 ¦ 6,45 ¦6,79 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦44,5* ¦ 2,59 ¦2,69 ¦ 2,88 ¦ 3,07 ¦ 3,26 ¦3,54 ¦ 4,00 ¦ 4,44 ¦ 4,87 ¦ 5,29 ¦5,70 ¦ 6,09 ¦ 6,47 ¦ 6,84 ¦7,20 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+——+—–+ ¦ ¦ ¦ ¦

¦ 45 ¦ 2,62 ¦2,72 ¦ 2,91 ¦ 3,11 ¦ 3,30 ¦3,58 ¦ 4,04 ¦ 4,49 ¦ 4,93 ¦ 5,36 ¦5,77 ¦ 6,17 ¦ 6,56 ¦ 6,94 ¦7,30 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦48,3* ¦ 2,82 ¦2,93 ¦ 3,14 ¦ 3,35 ¦ 3,56 ¦3,87 ¦ 4,37 ¦ 4,86 ¦ 5,34 ¦ 5,80 ¦6,26 ¦ 6,70 ¦ 7,13 ¦ 7,54 ¦7,95 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 50 ¦ 2,93 ¦3,04 ¦ 3,26 ¦ 3,48 ¦ 3,69 ¦4,01 ¦ 4,54 ¦ 5,05 ¦ 5,55 ¦ 6,04 ¦6,51 ¦ 6,97 ¦ 7,42 ¦ 7,86 ¦8,29 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 51* ¦ – ¦ – ¦ – ¦ 3,55 ¦ 3,77 ¦4,10 ¦ 4,64 ¦ 5,16 ¦ 5,67 ¦ 6,17 ¦6,66 ¦ 7,13 ¦ 7,60 ¦ 8,04 ¦8,48 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+——+——+—–+

¦ 54 ¦ – ¦ – ¦ – ¦ 3,77 ¦ 4,01 ¦4,36 ¦ 4,93 ¦ 5,49 ¦ 6,04 ¦ 6,58 ¦7,10 ¦ 7,61 ¦ 8,11 ¦ 8,60 ¦9,08 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 57 ¦ – ¦ – ¦ – ¦ 4,00 ¦ 4,25 ¦4,62 ¦ 5,23 ¦ 5,83 ¦ 6,41 ¦ 6,99 ¦7,55 ¦ 8,10 ¦ 8,63 ¦ 9,16 ¦9,67 ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 60* ¦ – ¦ – ¦ – ¦ 4,22 ¦ 4,48 ¦4,88 ¦ 5,52 ¦ 6,16 ¦ 6,78 ¦ 7,39 ¦7,99 ¦ 8,58 ¦ 9,15 ¦ 9,71 ¦10,26¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦60,3* ¦ – ¦ – ¦ – ¦ 4,24 ¦ 4,50 ¦4,90 ¦ 5,55 ¦ 6,19 ¦ 6,82 ¦ 7,43 ¦8,03 ¦ 8,62 ¦ 9,20 ¦ 9,76 ¦10,32¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 63,5 ¦ – ¦ – ¦ – ¦ 4,48 ¦ 4,76 ¦5,18 ¦ 5,87 ¦ 6,55 ¦ 7,21 ¦ 7,87 ¦8,51 ¦ 9,14 ¦ 9,75 ¦10,36 ¦10,95¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 68 ¦ – ¦ – ¦ – ¦ 4,81 ¦ 5,11 ¦5,57 ¦ 6,31 ¦ 7,05 ¦ 7,77 ¦ 8,48 ¦9,17 ¦ 9,86 ¦10,53 ¦11,19 ¦11,84¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 70 ¦ – ¦ – ¦ – ¦ 4,96 ¦ 5,27 ¦5,74 ¦ 6,51 ¦ 7,27 ¦ 8,02 ¦ 8,75 ¦9,47 ¦10,18 ¦10,88 ¦11,56 ¦12,23¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 73 ¦ – ¦ – ¦ – ¦ 5,18 ¦ 5,51 ¦6,00 ¦ 6,81 ¦ 7,60 ¦ 8,39 ¦ 9,16 ¦9,91 ¦10,66 ¦11,39 ¦12,12 ¦12,82¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 76 ¦ – ¦ – ¦ – ¦ 5,40 ¦ 5,74 ¦6,26 ¦ 7,10 ¦ 7,94 ¦ 8,76 ¦ 9,56 ¦10,36¦11,14 ¦11,91 ¦12,67 ¦13,42¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦82,5* ¦ – ¦ – ¦ – ¦ – ¦ – ¦6,82 ¦ 7,74 ¦ 8,66 ¦ 9,56 ¦10,44 ¦11,32¦12,18 ¦13,03 ¦13,87 ¦14,70¦

¦ +——+—–+——+——+——+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 83 ¦ – ¦ – ¦ – ¦ – ¦ – ¦6,86 ¦ 7,79 ¦ 8,71 ¦ 9,62 ¦10,51 ¦11,39¦12,26 ¦13,12 ¦13,96 ¦14,80¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 89 ¦ – ¦ – ¦ – ¦ – ¦ – ¦7,38 ¦ 8,39 ¦ 9,38 ¦10,36 ¦11,33 ¦12,28¦13,23 ¦14,16 ¦15,07 ¦15,98¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 95 ¦ – ¦ – ¦ – ¦ – ¦ – ¦7,90 ¦ 8,98 ¦10,04 ¦11,10 ¦12,14 ¦13,17¦14,19 ¦15,19 ¦16,18 ¦17,16¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 102 ¦ – ¦ – ¦ – ¦ – ¦ – ¦8,50 ¦ 9,67 ¦10,82 ¦11,96 ¦13,09 ¦14,21¦15,31 ¦16,40 ¦17,48 ¦18,55¦

¦ ¦ ¦ ¦ ¦ ¦ +—–+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 104* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ 9,86 ¦11,04 ¦12,21 ¦13,36 ¦14,50¦15,63 ¦16,74 ¦17,85 ¦18,94¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 108 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦10,26 ¦11,49 ¦12,70 ¦13,90 ¦15,09¦16,27 ¦17,44 ¦18,59 ¦19,73¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 114 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦10,85 ¦12,15 ¦13,44 ¦14,72 ¦15,98¦17,23 ¦18,47 ¦19,70 ¦20,91¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 121 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦11,54 ¦12,93 ¦14,30 ¦15,67 ¦17,02¦18,35 ¦19,68 ¦20,99 ¦22,29¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 127 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦12,13 ¦13,60 ¦15,04 ¦16,48 ¦17,90¦19,32 ¦20,72 ¦22,10 ¦23,48¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 133 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦12,73 ¦14,26 ¦15,78 ¦17,29 ¦18,79¦20,28 ¦21,75 ¦23,21 ¦24,66¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 140 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦15,04 ¦16,65 ¦18,24 ¦19,83¦21,40 ¦22,96 ¦24,51 ¦26,04¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 146 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦15,70 ¦17,39 ¦19,06 ¦20,72¦22,36 ¦24,00 ¦25,62 ¦27,23¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 152 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦16,37 ¦18,13 ¦19,87 ¦21,60¦23,32 ¦25,03 ¦26,73 ¦28,41¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 159 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦17,15 ¦18,99 ¦20,82 ¦22,64¦24,45 ¦26,24 ¦28,02 ¦29,79¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+——+ ¦ ¦ ¦ ¦ ¦ ¦

¦ 165* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦19,73 ¦21,63 ¦23,53¦25,41 ¦27,28 ¦29,13 ¦30,97¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 168 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦20,10 ¦22,04 ¦23,97¦25,89 ¦27,79 ¦29,69 ¦31,57¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 178* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦21,33 ¦23,40 ¦25,45¦27,49 ¦29,52 ¦31,53 ¦33,54¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 180 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦21,58 ¦23,67 ¦25,75¦27,81 ¦29,87 ¦31,91 ¦33,93¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 194 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦23,31 ¦25,57 ¦27,82¦30,06 ¦32,28 ¦34,50 ¦36,70¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+ ¦ ¦ ¦ ¦ ¦

¦ 203 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦29,15¦31,50 ¦33,84 ¦36,16 ¦38,47¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 219 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦31,52¦34,06 ¦36,60 ¦39,12 ¦41,63¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +—–+——+ ¦ ¦ ¦

¦ 245 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦38,23 ¦41,09 ¦43,93 ¦46,76¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 273 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦42,72 ¦45,92 ¦49,11 ¦52,28¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +——+——+——+ ¦

¦ 299 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦53,92 ¦57,41¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 324* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦58,54 ¦62,34¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 325 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦58,73 ¦62,54¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 351 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦67,67¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +—–+

¦ 356* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦68,66¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 377 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 402 ¦ _ ¦ _ ¦ _ ¦ _ ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 406* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 426 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 450 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 457* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦(465) ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 480 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 500 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 508* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 530 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦(550) ¦ – ¦ _ ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

L——+——+—–+——+——+——+—–+——+——+——+——+—–+——+——+——+——

——-T—————————————————————————————————-¬

¦Наруж-¦ Масса 1 м труб, кг, при толщине стенки, мм ¦

¦ ный +——-T——–T——-T——–T——-T——–T——-T——–T——-T——-T——–T——-+

¦ диа- ¦ (8,5) ¦ 9 ¦ (9,5) ¦ 10 ¦ 11 ¦ 12 ¦ (13) ¦ 14 ¦ (15) ¦ 16 ¦ 17 ¦ 18 ¦

¦метр, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+——+——-+——–+——-+——–+——-+——–+——-+——–+——-+——-+——–+——-+

¦ 20* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦21,3* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 22* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ _ ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 25 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦26,9* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 28 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 30* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦31,8* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 32 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦33,7* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 35* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 38 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 40* ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 42 ¦ 7,02 ¦ 7,32 ¦ 7,61 ¦ 7,89 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦42,4* ¦ 7,10 ¦ 7,41 ¦ 7,71 ¦ 7,99 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦44,5* ¦ 7,54 ¦ 7,88 ¦ 8,20 ¦ 8,51 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 45 ¦ 7,65 ¦ 7,99 ¦ 8,32 ¦ 8,63 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦48,3* ¦ 8,34 ¦ 8,72 ¦ 9,09 ¦ 9,44 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 50 ¦ 8,70 ¦ 9,11 ¦ 9,49 ¦ 9,87 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 51* ¦ 8,91 ¦ 9,32 ¦ 9,72 ¦ 10,11 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 54 ¦ 9,54 ¦ 9,99 ¦ 10,43 ¦ 10,85 ¦ 11,67 ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦ – ¦

+——+——-+——–+——-+——–+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 57 ¦ 10,17 ¦ 10,65 ¦ 11,13 ¦ 11,59 ¦ 12,48 ¦ 13,32 ¦ 14,11 ¦ – ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 60 ¦ 10,80 ¦ 11,32 ¦ 11,83 ¦ 12,33 ¦ 13,29 ¦ 14,21 ¦ 15,07 ¦ 15,88 ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦60,3* ¦ 10,86 ¦ 11,38 ¦ 11,90 ¦ 12,40 ¦ 13,37 ¦ 14,29 ¦ 15,16 ¦ 15,98 ¦ – ¦ – ¦ – ¦ – ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦ 63,5 ¦ 11,53 ¦ 12,10 ¦ 12,65 ¦ 13,19 ¦ 14,24 ¦ 15,24 ¦ 16,19 ¦ 17,09 ¦ – ¦ – ¦ – ¦ – ¦

¦ &nbsp

yondi.ru

TOP HEADLINES
