Трубы чугунные канализационные: SML, ТЧК и другие

Чугунные трубы способны выдерживать длительное время значительные нагрузки во время эксплуатации, при транспортировке жидкостей, поэтому данный вид труб выпускается и используется и в наше время на промышленных объектах и в индивидуальном (частном) строительстве. Производство изделий надлежащего качества возможно только при применении технологий, прошедших проверку в течение многих десятилетий. Именно о таких чугунных трубах пойдёт речь в этой статье.

Современные чугунные трубы отличаются широким выбор размеров

Виды чугунных труб

Чугунные трубы в своём ассортименте содержат следующие виды:

  • ВЧШГ – напорные;
  • ЧК – безнапорные;
  • SML – безраструбные;
  • ЧНР – напорные раструбные.

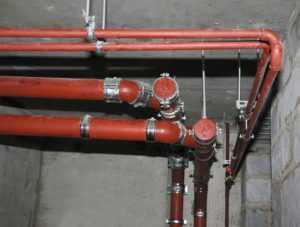

Чугунные трубы SML (безраструбные, канализационные)

Трубы марки SML изготавливаются из чугуна по технологии центробежного литья и обладают высоким содержанием графита. Внутренняя поверхность трубы покрывается специальным составом из эпоксидной смолы. Данная обработка предназначена для предотвращения образований наслоений, а так же продлевает срок службы и устойчивость металла к взаимодействию с агрессивными средами.

Трубы SML отличаются рыжим цветом окраски

Преимущества безраструбных труб SML и их эксплуатационные характеристики:

  • высокая прочность;
  • низкая изнашиваемость, что позволяет увеличить срок эксплуатации между проведением ремонтных работ и значительно сократить финансовые расходы;
  • способность длительное время выдерживать высокую температуру;
  • стойкость к коррозии и возможность использования труб при прокладке трубопроводов, обеспечивающих транспортировку любых химически агрессивных жидкостей;
  • достаточная стойкость к механическим ударам;
  • негорючесть;
  • акустический комфорт. Отсутствует необходимость устройства добавочной защиты от шума.
  • отсутствие раструбов позволяет соединять отдельные трубы между собой с помощью хомутов.

Вышеперечисленные свойства позволяют применять трубы марки SML:

  1. При устройстве системы канализационных и бытовых стоков из жилых объектов;
  2. При отводе сточных вод на производственных объектах;
  3. При создании наружных и внутренних инженерных систем в общественных помещениях с повышенными требованиями по шумоизоляции и пожаростойкости (офисные здания, гостиницы, учебные заведения, больницы и подобные объекты).

    Трубы SML находят широкое применение благодаря своим характеристикам

Трубы марки ЧНР (напорные раструбные)

Обозначение ЧHР – аббревиатура, полученная из первых букв определения «чугунная напорная раструбная» труба. Этот вид труб достаточно широко используется и в настоящее время при создании водонапорных систем во многих отраслях промышленности. Они не потеряли своей актуальности, не смотря на растущую популярность металлопластиковых и пластиковых аналогов.

Трубы ЧНР отличает наличие раструба

Основным преимуществом чугунных труб в сравнении с аналогами, изготовленными из железа, является их долговечность, которая обусловлена отсутствием коррозии (образованием ржавчины). Но использование даже высокопрочного сплава чугуна при изготовлении создаёт определённую хрупкость, что затрудняет транспортировку и производство монтажных работ.

При необходимости произвести резку чугунной трубы, это следует делать строго перпендикулярно продольной оси, не допуская отклонений более чем на 5

о.

Трубы покрытые битумом

Для создания дополнительной защиты внешней поверхности применяется специальный лаково-битумный состав. Но и при отсутствии такой обработки срок эксплуатации чугунных трубопроводов весьма значителен, что подтверждается инженерными коммуникациями, прослужившими более полувека и выдержавшими пиковое давление до 16 атм.

Совет сантехника: В настоящее время трубы марки ЧНР широко используются при создании подземных и наземных (открытых) систем канализации, отопления и водоснабжения.

Трубы ЧК (безнапорные)

Канализационная безнапорная труба марки ЧК изготавливается из «серого» чугуна с добавлением графита для придания необходимой пластичности готовому изделию. Данный вид труб обладает меньшей степенью прочности в сравнении с трубами BЧШГ и применяется на участках, не подверженных экстремальным нагрузкам.

Совет сантехника: Труба чугунная ТЧК (раструбная) имеет с одной стороны расширение для создания надёжного соединения с последующей трубой при монтаже трубопровода.

Эти трубы применяются при создании безнапорных систем канализации для отвода хозяйственных (бытовых) и технических стоков от объектов промышленного и жилого назначения.

Использование переходных резиновых манжет позволяет производить надёжное и герметичное соединение между чугунными канализационными трубами и пластиковыми. К дополнительному достоинству этих труб можно отнести возможность демонтажа и установки в другом месте.

Для создания надёжной канализационной системы на приусадебных (дачных) участках с гарантией на многие годы лучше использовать канализационные трубы из чугуна.

Чугунные трубы ВЧШГ (напорные)

Аббревиатура ВЧШГ, обозначающая марку труб, расшифровывается как: «В» — высокопрочный, «Ч» — чугун, «ШГ» — с шаровидным графитом. Этот сплав получается во время модифицирования чугуна магнием. Образование в процессе обработки мини сфер графита и их взаимодействие с чугуном значительно улучшает готовое изделие и придаёт ему добавочную пластичность и прочность, а так же практически полностью исключает возможность возникновения трещин. Данный сплав, в отличие от традиционного «серого» чугуна, по своим характеристикам очень близок к углеродистой стали.

Трубы ВЧШГ используются в местах требующих повышенную прочность трубопровода

Труба марки ВЧШГ надежна и обладает:

  • достаточной эластичностью;
  • повышенной ударопрочностью;
  • отличной прочностью к деформации на изгиб;
  • стойкостью к коррозии;
  • хорошо переносит климатические (температурные) изменения.

Благодаря свойствам модифицированного чугуна, трубы, изготовленные из этого сплава, широко используются в различных областях:

  1. Канализация.

Совет сантехника: Канализационные трубы марки ВЧШГ с успехом используются при устройстве сетей канализации на промышленных объектах и в жилых помещениях.

  1. Водопровод.

Обеспечение подачи питьевой воды в жилые помещения и технической на производственные объекты.

  1. Магистральные трубопроводы.

Трубопроводы, находящиеся под высоким давлением, где на наиболее ответственных участках устанавливаются трубы марки ВЧШГ, способны длительное время выдерживать рабочее давление потока до 1,8 MПа.

Магистральные трубопроводы предъявляют повышенные требования к прочности комплектующих

  1. Буровые установки.

Комплектация буровых установок производится в основном бурильными трубами, изготовленными из чугуна, и имеющими небольшой диаметр.

  1. Газопроводы.
  2. Нефтепроводы.
Советуем посмотреть:

canalizacia-vsem.com

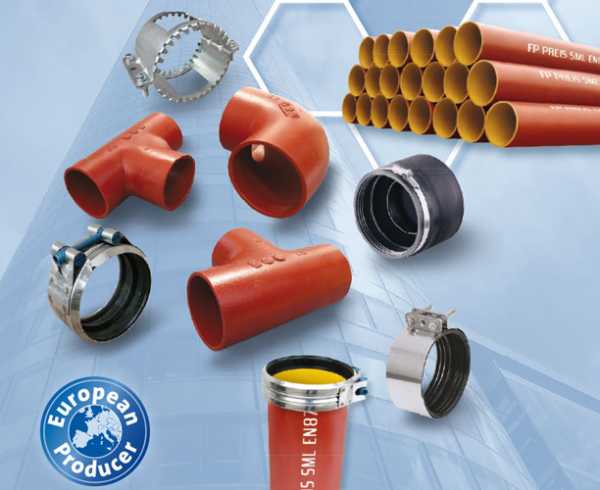

Чугунные фасонные части к трубам SML

PREIS SML – трубы/фасонные части из серого пластинчатого чугуна и соединительные оцинкованные элементы

Используя технику SML, отрывается возможности создать надежные и прочные трубы и соединительные детали из чугуна, которые имеют ряд уникальных технических качеств и эксплуатационных свойств. Такой тип чугунных изделий используется в канализационных конструкциях с целью осуществления сточных водных потоков из домов и зданий. Нужно отметить, что у такого вида труб есть ряд своих достоинств, в отличие от иных представителей обыкновенных труб, используемых в канализационных линиях.

Трубы чугунные Pam-Global SML и фасонные части

Помимо этого, изделия SML из чугуна являются вполне подходящим вариантом для водоотводов, как в обжитых домах, так и в постройках промышленного назначения. Кроме того, их широко используют в торговых домах и коммерческих организациях, к постройке которых требуется строгое соблюдение всех правил и нормативов относительно возгорания и шумоизоляции.

чугунные фасонные части для водопровода

Отличительные характеристики соединительных деталей SML из чугуна

Из-за того, что такой вид изделий проходит много производственных процессов и работ, качественные свойства их значительно повышаются, в том числе и эксплуатационные качества, а именно возрастает порог на прочность чугуна на порыв. Важно заметить, что такие трубы из чугуна исключают такой недостаток, как отсутствие образований разнообразных неблагоприятных отложений.

Относительно установки такого вида труб из чугуна, она вполне понятна, легка и проста. В такой канализационной конструкции, которая не имеет расширений, используются детали, которые могут выстоять большое давление и противостоять ему, помимо нагрузочной силы вне конструкции.

чугунные фасонные части для канализации

Элементы, закрывающие стыки из чугуна к изделиям SML

Такие элементы обеспечивают беспроблемное соединение труб с абсолютно разными диаметральными параметрами в конструкции. Создают прекрасный стыковочный участок изделий в области их ответвлений и разворотов трубопроводных деталей. Такие элементы производятся из прочнейшего металла, высококачественного чугуна. Это делает их популярными среди многих покупателей, в том числе и серьезных строительных фирмах.

Использование таких элементов открывает возможности уменьшить себестоимость процессов и работ строительного и ремонтного характера, а также временной период их выполнения.

К видам элементов, закрывающих стыковочные участки труб SML, причисляют:

1. Отводные детали SML из чугуна;
2. Переходники SML из чугуна;
3. Коленные чугунные соединители SML;
4. Уступ SML
5. Сифонные детали SML;
6. Тройные соединители SML;

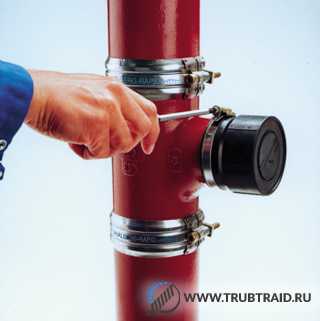

7. Ревизия SML;
8. Опорные части для стояка SML;
9. Крестообразные элементы SML;
10. Барьерные крышки SML.

Указанные детали применяются в каждом конкретном случае, смотря какие, имеются значимые нюансы той или иной трубопроводной конструкции.

чугунные канализационные трубы

Преимущественные стороны по отношению к обыкновенным фасонным частям

Элементы, которые закрывают стыки и соединяют несколько изделий, выполненные из чугуна  гост 5525-88  и предназначенные для труб SML имеют несколько отличительных качеств, благодаря которым они занимают особое место среди других аналогичных частей других разновидностей:

1. Высококачественная звукоизоляция;
2. Устойчивость к очагам возгорания;
3. Высокая степень стойкости к колебаниям температурного режима;
4. Выдерживают нагрузку давления;
5. Устойчивы к коррозийным образованиям и преждевременному изнашиванию;
6. Долгосрочность использования;
7. Простой и легкий процесс установки.

При наличии таких качественных особенностей такие фасонные элементы к трубам SML имеется возможность применять их в самых разнообразных сферах. Кроме этого, они проявляют себя ярко и занимают одно из первых мест по прочности и надежности, а также обладают преимущественными чертами перед другими подобным элементами, которые используются в разных трубопроводных сооружениях.

трубы чугунные канализационные и фасонные части к ним

Покупка фасонных элементов

Необходимые элементы можно купить на самом производстве таких частей либо у торговых агентов, занимающихся распространением этой продукции. Непосредственное доведение продукции до потребителя относится к прямым обязанностям заводов-производителей, так как при такой изобилии товаров на рынке необходимо следить за качественными характеристиками произведенной продукции, иначе выйти на достойный уровень продаж просто не удастся.

чугунные фасонные части для внутренней канализации

Необходимые элементы представлены в широком разнообразии на полках строительных супермаркетов, как отечественного производства, так и заграничного.

На сегодняшний день выстроилась тенденция роста, как спроса, так и предложений на соединительные детали к трубам SML и это, естественно, так как они применяются практически везде, в том числе и в создании систем канализации разной сложности.

o-trubah.com

Труба чугунная 150 мм (наружный диаметр) - вес и цена за метр, канализационная система sml - ГОСТ 9583 - 75

В жилых, общественных и промышленных зданиях для проведения канализации используют безнапорную канализационную чугунную трубу (ТЧК), которая отвечает всем требованиям ГОСТ 6942-98.

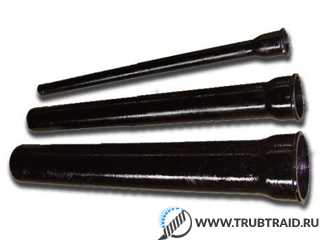

Для производства безнапорных раструбных труб и фасонных частей к ним применяют серый чугун с наличием пластинчатого графита, что соответствует нормативам ГОСТ 6942-98.

Используют чугунные трубы для оборудования канализационных, водопроводных, теплопроводных систем и коллекторов. Кроме того, они нашли широкое применение в промышленности.

Прокладывают внутренние отведения (канализацию) хозяйственных и фекальных стоков в основном из чугунной трубы 150 мм. В данном случае, речь идет о чугунной трубе с условным внутренним диаметром 150 мм, а наружный диаметр при этом, составляет 170 мм.

Почему чугун?

Почему применяют чаще всего чугунные изделия? Дело в том, что такие трубы обладают рядом преимуществ, в сравнении, например, с пластиковыми аналогами.

Они:

  • отличаются надежностью, прочностью;
  • функционируют без ремонта или замены на протяжении 50-80 лет;
  • обладают антикоррозионными свойствами;
  • монтируются без использования соединительных деталей, если радиус дуги – достаточно большой;
  • могут прокладываться на глубине до 8-10 метров;
  • используются, в случае необходимости, несколько раз;
  • легко монтируются и демонтируются;
  • после окончания срока эксплуатации поддаются полной утилизации.

Кроме того, для усиления антикоррозионных свойств, а, соответственно, для увеличения срока службы, канализационная чугунная труба изнутри и снаружи покрывается специальным битумным составом.

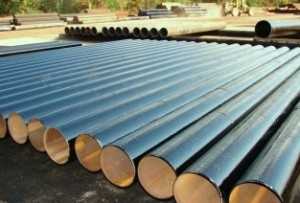

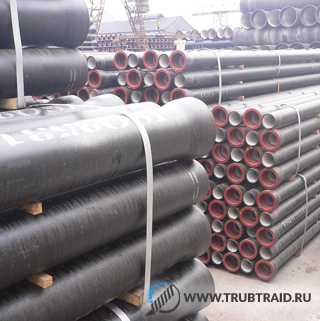

Немного о ВЧШГ

Если при производстве использовать высокопрочный чугун с определенным количеством шаровидного графита, то получим трубу чугунную ВЧШГ. Благодаря графиту, изделиям характерна повышенная устойчивость к возможным повреждениям, поскольку они становятся более пластичными. Если прислушиваться к выводам ученых, то такая чугунная труба вчшг 150 может прослужить до 100 лет.

Кроме канализационных сетей, ее применяют в горячем и холодном водоснабжении, теплоснабжении, а также в трубопроводах, обеспечивающих нефтеперерабатывающую, химическую и горнодобывающую промышленность. Кроме того, коллектора ВЧШГ нашли свое применение в морских терминалах, нефтеналивных судах (танкерах). Без них невозможно представить транспортировку нефти и нефтесодержащих жидкостей.

Для их внешнего покрытия используют битумный лак или композитную смесь, в состав которой входят цинк и лак.

Чтобы обеспечить активную и пассивную защиту внутренней поверхности, на металл наносят цементно-песчаный раствор.

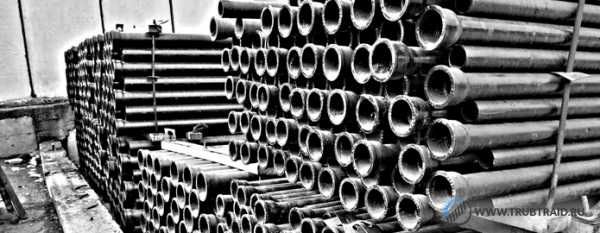

Основные параметры – вес и длина

Если вам необходимо купить канализационную чугунную трубу диаметром 150 мм, то нужно знать ее основные параметры: вес и длину. Для чего? – спросите вы.

Ответ: они нужны, прежде всего, для:

  • правильного определения объема купленного товара;
  • определения грузоподъемности транспорта, который необходимо заказать для доставки товара к месту назначения.

Кроме того, длина играет большую роль при составлении схемы разводки будущей сети в квартире или частном домике.

Вес 1 погонного метра чугунного стояка ДУ 150 мм составляет 33,7 кг при толщине стенки 9,2 мм. При этом, цена за метр такого стояка из чугуна, диаметром 150 мм, составляет примерно 25 дол.

Седелка: что это такое?

При правильном соединении элементов не должно возникать проблем с эксплуатацией любого трубопровода. Если же надо сделать правильно ответвление, например в канализационной системе, то лучше всего применить сиделку на чугунный коллектор 150.

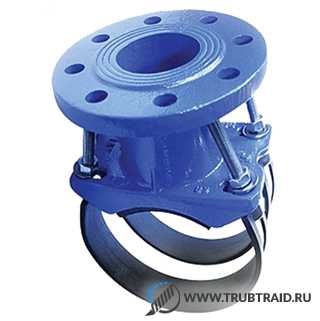

Седелка

Что собой представляет такой составной элемент трубопроводов? Седелка – такая деталь, которая может закрепляться на трубе в том месте, откуда необходимо осуществить правильное ответвление.

Важность применения седелки заключается в том, что с ее помощью можно осуществить разветвление в любой точке водопровода, тепловой сети, канализационной системы, без их демонтажа. Как это делается? Сначала необходимо сделать отверстие в стояке, на котором установить эту деталь.

После этого, отверстие нужно окружить плотно прилегающей резиновой прокладкой, чтобы не протекала вода на этом участке. Все, теперь нужно закрепить деталь, затянуть болты и подсоединять трубы, запорные устройства с высоким классом герметичности (ГОСТ 9583-75). Ответвление готово к работе.

Седелки производятся в виде хомутов и накладок. В первом исполнении детали, стояк зажимают с помощью двух частей хомута. Одна половина седелки оснащена резьбовым отводом, с помощью которого производится монтаж детали, добавляющейся к новому врезающемуся трубопроводу.

Седелка-накладка применяется для осуществления отводов на трубах из полиэтилена.

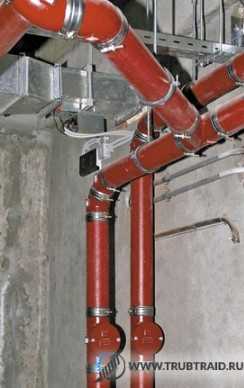

Sml трубы

Современны высотные сооружения, бизнес-центры, другие объекты, к которым предъявляются повышенные требования с точки зрения пожаробезопасности и шумоизоляции, оснащаются канализацией, состоящей из чугунных труб 150х3000 sml.

Для их производства пользуются методом центробежного литья. Благодаря специальной термической обработке при температуре около 900°С, у них наблюдается не только возрастание границы прочности на разрыв, но и улучшаются механические свойства в целом. Внутреннюю часть стояков покрывают эпоксидной смолой, а наружную – грунтовкой, сделанной на основе акрилового лака.

Sml изделие

Такие изделия обладают рядом положительных свойств, к которым можно отнести:

  • отличные звукоизоляционные качества;
  • устойчивость к горению;
  • отсутствие токсичных выделений.

Плюс к этому, они обладают очень низким теплорасширяющим коэффициентом, что очень способствует качественному проведению процесса бетонирования.

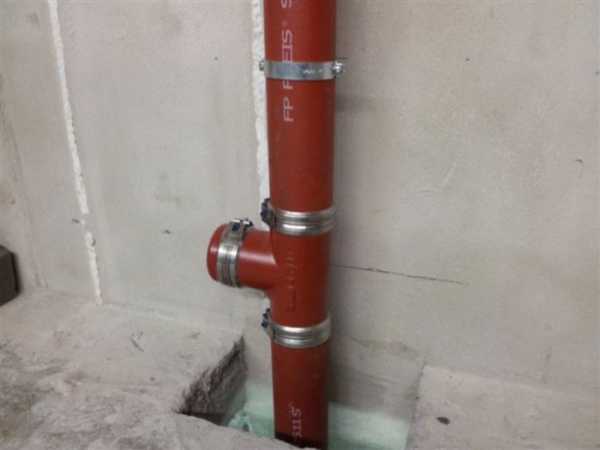

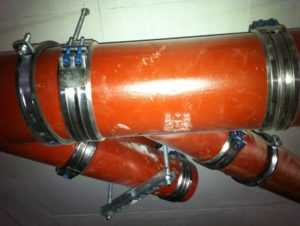

Соединяют стояки с помощью соединительных хомутов. Такие sml трубы из чугуна производятся соответственно европейского стандарта, соответствуют ГОСТ 6942-98 и выпускаются специально для российского рынка.

Смотреть видео:

trubtraid.ru

Чугунная безраструбная канализация SML — SML pipes

Соглашение на обработку персональных данных (http://sml-pipes.ru)

1. Настоящее согласие разработано в соответствии с Конституцией Российской Федерации, Федеральным законом от 27.07.2006 г. №152-ФЗ «О персональных данных», другими законодательными и иными нормативными правовыми актами Российской Федерации в области персональных данных и регулирует правоотношение в области обработки персональных данных на сайте http://sml-pipes.ru для Клиента.
2. Целью обработки персональных данных является предоставление Клиенту услуг, при оказании которых Исполнитель собирает и использует персональные данные для обработки запроса Клиента на сайте http://sml-pipes.ru.
3. Под персональными данными понимается любая информация, относящаяся к прямо или косвенно определенному, или определяемому физическому лицу (гражданину). Под обработкой персональных данных понимается любое действие (операция) или совокупность действий (операций) с персональными данными субъектов персональных данных, совершаемые с использованием средств автоматизации или без использования таких средств. К таким действиям (операциям) можно отнести: сбор, получение, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
4. Обработка персональных данных осуществляется как с использованием автоматизированных средств обработки персональных данных субъекта персональных данных, так и без использования средств автоматизации.
5. Обработка персональных данных осуществляется с согласия Клиента. Являясь пользователем сайта http://sml-pipes.ru, Клиент предоставляет свои персональные данные и даёт полное согласие на их обработку. Получение согласия на обработку персональных данных — необходимое условие предоставления услуг. Предоставление услуг невозможно и не будет завершено без получения согласия Клиента на обработку его персональных данных.

sml-pipes.ru

Безраструбная чугунная канализация sml и другие виды


Канализационное обеспечение здания собой представляет систему труб, которая обеспечивает отведение из здания всех произведенных в нем стоков. Подобные системы канализации были разработаны для самых разных условий и обстоятельств, но вместе с тем подразделяются на два основных типа: внутреннюю и наружную канализацию. Внутренняя канализация обеспечивает отведение стоков внутри здания, наружная, соответственно — снаружи.

Общие сведения

Основные требования, предъявляемые к канализационной системе: она должна легко монтироваться; быть пожаробезопасной и долговечной; обладать высокой надежностью и герметичностью. Этим требованиям полностью соответствует безраструбная чугунная канализация, выполненная из литого чугуна.

Чугун – очень распространенный в промышленности материал, и несмотря на многие свои недостатки, сегодня во многих сферах по-прежнему незаменим. Очень широко используется он и в деле канализации, по крайней мере на его применении базируется разработка безраструбной чугунной канализации, для которой чугунные трубы – наиболее подходящий материал.

Эта технология производства труб была разработана в Европе, в конце 60–х годов прошлого, ХХ-го века. На сегодняшний день она признана самой надежной и качественной системой отвода сточных вод.


В зависимости от применения, различают следующие виды канализации

  • SML – отведение стоков внутри здания;
  • KML– отведение агрессивных стоков;
  • VML– система отведения с защитой от конденсата;
  • RML– вентиляционный трубопровод;
  • TML– отведение стоков от здания.

Согласно технологии, трубы изготавливаются из серого чугуна методом так называемого центробежного литья. После окончания отливки изделия его выдерживают в специальной печи при температуре 950оС, после чего равномерно и медленно охлаждают.

В результате термической обработки происходит образование графито-розеточной структуры, что ведет к значительному улучшению механических характеристик изделий.

Им придаются уникальные свойства, которые на практике приближены ко многим свойствам высококачественной стали.

Увеличивается пластичность, износостойкость и ударопрочность изделия. Повышается температурная и антикоррозийная устойчивость. Изделие приобретает большую долговечность и пожароустойчивость.

О покрытиях снаружи, внутри и защите

Снаружи трубы покрываются красно–коричневой грунтовкой толщиной 40 мкм. Внутри наносится слой эпоксидного эластичного покрытия толщиной 120 мкм, которое дает очень гладкую поверхность, в результате чего значительно улучшаются аэродинамические показатели, и предотвращается процесс образования осадков и наслоений на стенках изделия, а так же обеспечивается идеальная защита от агрессивной среды.

Для защиты фасонных частей изделия от коррозии применяют специальное катафорезное лакирование. Этот метод основан на применении электрофореза, иявляется наиболее экологически чистым. Обработанная таким образом поверхность изделия удовлетворяет самым высоким антикоррозийным требованиям.

Элементы соединения системы, состоящие из хомутов (выполняются из нержавеющей стали высокого качества) и манжет, выполненных из резины, стойкой к химическим воздействиям. Они обеспечивают легкий монтаж и демонтаж всех элементов системы и абсолютную герметичность стыков.

Чаще всего хомуты используют в безнапорных системах. При применении обжимных манжет система может выдержать аварийное давление 10 атмосфер и более.

Что насчет выгодности использования?

Безраструбная канализация имеет высокую себестоимость при приобретении, но за счет простоты монтажа, долговечности и низких эксплуатационных затрат дает ощутимый экономический эффект.

Срок службы чугунной канализации при правильной эксплуатации практически равен долговечности самого здания.

Кроме того, повышенное сопротивление теплопотерям позволяет производить использование оборудования без дополнительной теплоизоляции. По пожароопасности данное оборудование относится к классу А1 (негорючие). Кроме этого не требуется дополнительной изоляции от шума. Применив такую канализацию, можно забыть о порывах и протечках.

Внутренние и внешние чугунные безраструбные канализационные системы все шире применяются в жилищном строительстве, в административных и общественных сооружениях, а так же на тех объектах, к которым обычно предъявляются повышенные эксплуатационные требования.

Обратите внимание!

stroika-1.ru

Труба duker sml (дюкер смл) канализационная самотечная | Безраструбные чугунные изделия

Создание канализационных стоков — сложная задача. Для ее выполнения нужно использовать исключительно качественные материалы. Продукция компании Duker идеально подходит для этого.

Безраструбные чугунные трубы этого австрийского бренда хорошо зарекомендовали себя среди потребителей по всему миру. Ниже вы сможете ознакомиться с характеристиками и особенностями данной продукции.

Чугунные каналы СМЛ Duker соответствуют европейскому стандарту DIN EN 877. Он содержит в себе требования компонентам из чугуна, применяемых для создания водоотвода из зданий, а также дренажных конструкций для отведения грунтовых вод.

Сортамент SML каналов довольно широкий. Производитель предлагает потребителям изделия со следующими номинальными диаметрами: DN40, DN50, DN80, DN100 и до DN400 включительно. В указанном стандарте содержится информация относительно габаритов продукции, материалов изготовления и прочих характеристик.

Отдельного внимания заслуживают каналы DN80. Он был создан исходя из требований, содержащихся в новом европейском стандарте DIN 1986-100. В нем указаны новые требования к обустройству унитазов, оснащенных бачками с объемом четыре с половиной литра. Ранее для решения таких задач применялись самотечные каналы с номинальным диаметром DN100. Сейчас для таких случаев нужно использовать продукцию DN80.

Отметим, что для обустройства канализации в одноквартирных или двухквартирных зданиях, в которых установлены унитазы с бачками от четырех до шести литров допустимо применять конструкции двух диаметров: DN50 и DN80. Такой подход позволяет добиться существенных преимуществ при возникновении аварий трубопровода, находящегося под зданием.

Использование меньшего диаметра каналов позволяет улучшить акустическую изоляцию системы. Кроме того, монтировать, доставлять и хранить такие изделия намного проще. Именно по этой причине и была разработана модель каналов DN80.

Стандарт DIN EN 877 также регламентирует требования к функциональным особенностям к фитингам и всем прочим вспомогательным элементам. Отметим, что продукция Дюкер полностью соответствует рассматриваемому европейскому стандарту. Некоторые изделия бренда по своим техническим характеристикам даже превосходят его.

Компания производит несколько видов каналов для создания систем отведения стоков.

В перечень выпускаемой продукции входят трубы:

  • обычные безраструбные;
  • фасонные с зажимным фланцем;
  • с фланцем для крепления к стенам.

Первая разновидность является наиболее востребованной. Именно ее в большинстве случаев используют для создания систем отведения стоков.

Обычные безраструбные изделия

Каналы фасонные СМЛ с зажимным фланцем соответствуют стандарту DIN 18195. В нем указаны требования относительно герметизации от безнапорного носителя. Такие модели изделий уже не выпускаются серийно. Но их еще можно найти в местах продажи продукции.

Фасонные изделия с зажимным фланцем

Каналы SML с фланцем применяется в случаях, когда необходимо добиться максимального значения показателя водо- и газонепроницаемости. Они применяются при прокладке систем вблизи бетонной стяжки, наружных стен или фундамента. Для укладки трубопроводов в грунте такие модели не применяются. В данном случае нужно использовать продукцию серии TML.

Изделия с фланцем для крепления к стенам

Рассматриваемая продукция обладает множеством преимуществ. Прежде всего они связаны с материалом изготовления. Чугун имеет высокую устойчивость к износу. Он стойкий к перепадам температур. Материал не боится коррозийных процессов. Кроме того, он характеризуется негорючестью и прекрасными звукоизолирующими свойствами.

Для изготовления каналов применяют особый тип чугуна — EN-GJL. Он полностью соответствует европейскому стандарту DIN EN 1561. Данный материал представляет собой сплав углерода и железа. В нем присутствует значительный объем графита. Последний компонент равномерно распределен в сплаве. Он присутствует в нем в виде пластин.

Такая структура материала придает ему высокие показатели износостойкости, прочности. Его антикоррозийные свойства намного лучше, чем у стальных изделий. Продукция серии SML характеризуется длительным периодом использования, огнестойкими свойствами и хорошим уровнем звукоизоляции.

Верхний слой каналов представляет собой грунтовку коричнево-красного цвета. Внутренняя часть изделий покрыта эпоксидной смолой. Данный слой армированный. Поэтому он выдерживает сильные физические и химические воздействия. Отметим, что свойства этого слоя намного превышают требования европейского стандарта DIN EN 877. Поэтому каналы рассматриваемого бренда невероятно стойки к бытовым стокам, которые с каждым днем становятся все более агрессивными.

Технологии производителя основаны на центробежном литье изделий в формах с высокой температурой. Они обеспечивают отличную гладкость внутренних стенок. Внутренний слой эпоксидной армированной смолы наносится равномерно. В процессе его формирования не возникает пузырьков. Благодаря этому, качество внутреннего покрытия очень высокое.

Первым этапом при монтаже канализационных каналов является резка. Эту процедуру можно выполнить различными методами. Изделия Дюкер можно резать несколькими способами.

Подрезка конструкций выполняется:

  1. Цепной пилой. Применение этого инструмента обеспечивает ровную резку.
  2. Болгаркой. Рекомендуем использовать диск для резки чугуна и специальный направляющий механизм.
  3. Роликовым труборезом. Применяется в ситуациях, когда отсутствует доступ к электросети.

Важно, чтобы резка любым из перечисленных инструментов выполнялась строго под прямым углом. Только так можно добиться высокого качества реза.

Чугунные канализационные трубы Дюкер допустимо монтировать в бетоне. Это связано с тем, что показатели температурного расширения у обоих материалов почти идентичны. Кроме того, бетон способствует пассивации чугуна. Поэтому нет нужды применять какую-либо дополнительную защиту от процессов коррозии. Это в равной степени относится как к трубам, так и к фасонным частям.

Соединение каналов выполняется посредством хомутов, оснащенных одним или двумя болтами. Важно, чтобы конструкции были окружены бетоном. Его слой должен быть не менее пяти сантиметров.

При бетонировании каналов в плиту фундамента допустимо создавать исключительно небольшой уклон.

Чтобы соблюсти это правило, выполните качественную предустановку трубопровода. Для надежного монтажа нужно применять опоры из резьбовых стержней. Выполнять это требования нужно даже, если показатель уклона совсем небольшой.

Помните, что при заливке бетона изделия из чугуна могут всплывать. Поэтому обязательно закрепите каналы посредством хомутов, чтобы избежать этого. Когда нужно выполнить монтаж конструкций в бетонное основание, вокруг них должен быть слой бетона не менее двадцати сантиметров.

В месте стыка значительного количества фасонных частей, применяйте когтевые хомуты, если крепежные хомуты использовать не представляется возможным.

В местах дилатационных швов нужно применять специальные вставки и уплотнители. Их размещают в пенопластовых оболочках. Причем делать это нужно так, чтобы у них сохранялась возможность перемещения. Согласно существующим нормам, допустимые отклонения стыков СМЛ конструкций от DN40 до DN200 составляют не более трех сантиметров на метр.

Трубу короба на участке дилатационногго шва нужно разрезать. Защитите ее от попадания жидкого бетона. Сделать это можно посредством применения клеящей ленты. Обязательно закрепите трубу короба. Она не должна двигаться.

Отступы между креплениями не должны превышать двух метров. Старайтесь делать их равномерными. Каналы длиной от двух до трех метров крепите в двух местах. Все крепления нужно располагать на одинаковом расстоянии между стыками.

Важно, чтобы отступ перед и после соединением не должен быть более семидесяти пяти сантиметров.

Канализационные системы горизонтального типа надежно закрепляйте в местах смены направления. Также через каждые десять метров нужно ставить специальные крепления. Они используются для недопущения смещения каналов.

Создание системы канализации посредством каналов Duker стоит довольно дорого. Средняя стоимость трубы СМЛ DN100 размером три метра стоит около девяноста пяти долларов США. Цен на изделия с сечением DN400 будут стоить еще дороже. Их стоимость составляет примерно восемьсот долларов США.

Если для выполнения монтажа будет привлекаться сторонний исполнитель, это еще больше удорожит укладку канализации. В среднем такая работа обойдется от четырех до шестнадцати долларов США за погонный метр трубопровода.

trubtraid.ru

Трубы SML чугунные канализационные безраструбные

С  появлением  новых  технологий  в  конце  шестидесятых  годов  двадцатого  века,  на  строительном  рынке  появилась  принципиально  новая  система  канализации  SML  ( СМЛ ),  которая  до  сих  пор  считается  наиболее  надёжной  и  качественной

SML  ( СМЛ )  -  это  система  отвода  стоков  внутри  зданий.  Она  изготавливается из  литого чугуна,  в  котором  присутствуют  добавки  мелкодисперсного  графита.  Канализационные  трубы  и  фасонные  части  SML  ( СМЛ )  соединяются  друг  с  другом при  помощи  металлических  хомутов  с  резиновыми  уплотнениями

Канализация  SML  ( СМЛ )  имеет  высокий  уровень  шумозащиты, соответствует  российским  противопожарным  требованиям,  сочетает  высокую  производительность  системы  и  низкие  эксплуатационные  затраты, позволяет  уменьшить  расходы  на  ремонт

Материал  труб  SML  и  фитингов  к  ним  -  литейный  чугун,  который  отлично  подходит  для  систем  канализации.  Отличительная  особенность  труб  SML  и  фитингов  –  они  безраструбные.   Для  соединения  частей  канализационной  системы  SML  применяют  соединительные  хомуты

Канализация  SML  соответствует  европейским  стандартам  DIN19522 / EN877 и  российскому  ГОСТ 6942-98

 Преимущества  чугунной  безраструбной  канализации  SML:

  • Отличные  противопожарные  свойства
  • При  пожаре  не  выделяет  токсичных  веществ
  • Быстрый  и  качественный  монтаж  системы  канализации  с  помощью  специальных  хомутов
  • Не  нужны  уплотняющие  материалы
  • Трубы  SML  и  фитинги  качественно  загрунтованы  и  покрыты  слоем  эпоксидной  смолы,  что  увеличивает  стойкость  к  коррозии  и  зарастанию   системы
  • Высокие  шумоизоляционные  свойства  канализации  SML
  • Широкий  диапазон  рабочих  температур
  • Низкий  коэффициент  линейного  расширения  канализационной  системы  –   не  нужны  компенсаторы
  • Трубы  SML  имеют  равномерную  толщину  стенок  по  всей  длине,  менее  хрупкие  чем  обычные  трубы  чугунной  канализации,  легко режутся прочные  на  разрыв


Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton.[email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85


ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7
(495) 641 16 85

proton-st.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
