Труба прямоугольная ГОСТ по низкой цене в Москве

Труба прямоугольная сортамент

При строительстве разнообразных структур учитывают характеристики профиля, размеры, способ изготовления. В совокупности комбинации этих параметров определяют область дальнейшего применения. Труба прямоугольная ГОСТ 8639-82 изготавливается из конструкционных сталей марок Ст1, Ст2, Ст3, Ст4, Ст10, прочих. Существует несколько способов производства профиля:

  • прокатка;
  • вытягивание;
  • изготовление из листового проката свариванием.

Прокатывание и вытягивание может производиться холодным или горячим способом. Для каждой технологии существуют прописанные условия, определяющие температурные и прочие показатели, а также описывающие параметры готовой продукции, допустимые отклонения и возможные дефекты.

Трубы стальные прямоугольные ГОСТ 8639-82 могут быть мерной или немерной длины, а также мерной длины, кратной определенному множителю. В нашей компании можно приобрести профильный прокат длиной до 12,5 м. Немерные трубы могут иметь нестандартную длину, начиная с 1,5 м.

Труба прямоугольная, купить которую можно в «Сталь Про», имеет толщину стенки от 1 мм и разнообразные размеры сторон. В зависимости от типоразмера профиль может быть использован:

  • при возведении каркасов, ограждений;
  • для усиления фундаментов наряду с арматурой;
  • для создания защитных коробов при прокладке коммуникаций;
  • в промышленности, сельском хозяйстве для различных конструкций;
  • для изготовления мебели;
  • монтажа строительных лесов, прочего.

На завершающем этапе производства труба прямоугольная проходит испытания и проверку на соответствие стандарту, отсутствие критических недостатков. Качественное изделие маркируется и сертифицируется.

Следует отметить, что к размерам сечения государственный стандарт не предъявляет особых требований. Труба прямоугольного сечения, в отличие от круглой, может иметь произвольные отрезки сторон. Поэтому заказчику иногда сложно найти профиль с нужными параметрами.

Труба прямоугольная – купить в «Сталь Про»

Приглашаем партнеров приобрести в нашей компании трубы прямоугольные. Сортамент профильных труб довольно широк, уточняйте параметры и технические данные у наших менеджеров.

Обратите внимание – мы поставляем заказы партиями различного объема. Крупные заказы получают существенную скидку. Грузы доставляются по всей стране в неограниченном количестве.

Транспортировка осуществляется любым удобным для клиента способом – железной дорогой, грузовым, морским, авиатранспортом. Предприятия в пределах Садового кольца могут забрать трубы стальные прямоугольные собственными автотранспортом. По требованию заказчика осуществляется резка, сверление и нанесения антикоррозийного покрытия. Кроме того, всегда в наличии профильный прокат из сталей и цветных металлов – круг, плита, швеллер алюминиевый, уголок из дюраля, медный пруток, прочее. Ждем ваших звонков!

steel-pro.ru

Труба стальная прямоугольная | труба металлическая

Новости

ВО ИЗБЕЖАНИЕ НЕПРИЯТНЫХ СИТУАЦИЙ, ЦЕНЫ И НАЛИЧИЕ ПО МЕТАЛЛОПРОКАТУ НА ТЕКУЩУЮ ДАТУ, УТОЧНЯЙТЕ У МЕНЕДЖЕРОВ ПО ПРОДАЖАМ

  • Индивидуальные скидки на чёрный металлопрокат в размере от 3-х до 5-и процентов для постоянных клиентов
  • Предоставление отсрочки платежа для ВИП клиентов
  • Скидки на профнастил, металлочерепицу, сэндвич-панели, предоставляются при заказе от 300 м2

Листовой металлопрокат

Высококачественная продукция собственного производства: сэндвич панели, рулонная сталь, металлочерепица, лист гладкий и рифленый (оцинкованный, окрашенный, горяче- и холоднокатаный),  сайдинг, профилированный лист (кровельный, стеновой).

Сортовой металлопрокат

Предлагаем металлоизделия горячей прокатки: арматура, балка, катанка, квадрат, круг, полоса, труба, уголок, швеллер, шестигранник и многие другие. (Форма, размеры, допуски и качество сырья соответствуют государственным стандартам).

Компания «Липецк-металлопрокат» предлагает широкий выбор качественной трубной продукции. Цены равно привлекательны как для оптовых, так и для розничных покупателей. В наших ресурсах крупная металлобаза (более 6000 наименований металлоизделий в наличии), что дает нашим покупателям возможность комплектации многопозиционного заказа от одного поставщика, экономя свое время и средства.

Более того, каждому покупателю гарантированы: сертифицированная продукция (металлопрофиль, листовой и сортовой металлопрокат в ассортименте), своевременные поставки, скидки (сезонные, от объема и т.д.).

Ежегодно совершенствуя систему доставки и обслуживания, нам удалось развить крепкие партнерские отношения с клиентами Центрального округа и соседних регионов. Потому сегодня на регулярной основе заказывает наши стальные трубы Санкт-Петербург, Москва, Воронеж, Белгород, Ростов-на-Дону, Тула и многие другие города. Подробности узнавайте у специалистов «Липецк-металлопрокат».

Трубы стальные прямоугольные (ГОСТ 8645-68)

Настоящий стандарт распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные трубы. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.

Параметры стальных прямоугольных труб

Размеры А/B, мм

Толщина стенки, S, мм

Масса 1м, кг

Метров в тонне

15/10

1,0

0,348

2873,6

1,5

0,488

2049,2

2,0

0,605

1652,9

20/10

1,0

0,426

2347,4

1,5

0,605

1652,9

2,0

0,762

1312,3

20/15

1,0

0,505

1980,2

1,5

0,723

1383,1

2,0

0,919

1088,1

2,5

1,090

917,4

25/10

1,0

0,505

1980,2

1,5

0,723

1383,1

2,0

0,919

1088,1

2,5

1,090

917,4

25/15

1,0

0,583

1715,3

1,5

0,841

1189,1

2,0

1,080

925,9

2,5

1,290

775,2

30/10

1,0

0,583

1715,3

1,5

0,841

1189,1

2,0

1,080

925,9

2,5

1,290

775,2

3,0

1,480

675,7

30/15

1,0

0,661

1512,9

1,5

0,959

1042,8

2,0

1,230

813,0

2,5

1,480

675,7

3,0

1,710

584,8

30/20

1,0

0,740

1351,4

1,5

1,080

925,9

2,0

1,390

719,4

2,5

1,680

595,2

3,0

1,950

512,8

35/15

1,5

1,080

925,9

2,0

1,390

719,4

2,5

1,680

595,2

3,0

1,950

572,8

3,5

2,200

454,5

35/20

1,5

1,190

840,3

2,0

1,550

645,2

2,5

1,880

531,9

3,0

2,190

456,6

3,5

2,470

404,9

35/25

1,5

1,310

763,4

2,0

1,700

588,2

2,5

2,070

483,1

3,0

2,420

413,2

3,5

2,750

363,6

40/15

2,0

1,550

645,2

2,5

1,880

531,9

3,0

2,190

456,6

3,5

2,470

404,9

4,0

2,730

336,3

40/20

2,0

1,700

588,2

2,5

2,070

483,1

3,0

2,420

413,2

3,5

2,750

363,6

4,0

3,050

327,9

40/25

2,0

1,860

537,6

2,5

2,270

440,5

3,0

2,660

375,9

3,5

3,020

331,1

4,0

3,360

297,6

40/30

2,0

2,020

495,0

2,5

2,470

404,9

3,0

2,890

346,0

3,5

3,300

303,0

4,0

3,680

271,7

(42)/20

2,0

1,770

565,0

2,5

2,150

465,1

3,0

2,520

396,8

3,5

2,860

349,6

4,0

3,170

315,4

45/20

2,0

1,860

537,6

2,5

2,270

440,5

3,0

2,660

375,9

3,5

3,020

331,1

4,0

3,360

297,6

45/30

2,0

2,170

460,8

2,5

2,660

375,9

3,0

3,130

319,5

3,5

3,570

280,1

4,0

3,990

250,6

50/25

2,0

2,170

460,8

2,5

2,660

375,9

3,0

3,130

319,5

3,5

3,570

280,1

4,0

3,990

250,6

50/30

2,0

2,320

431,0

2,5

2,860

349,6

3,0

3,360

297,6

3,5

3,850

259,7

4,0

4,300

232,5

50/35

2,0

2,490

401,6

2,5

3,090

323,6

3,0

3,600

277,8

3,5

4,120

242,7

4,0

4,620

216,4

50/40

2,0

2,650

377,3

2,5

3,250

307,7

3,0

3,830

261,0

3,5

4,390

227,8

4,0

4,930

202,8

60/25

2,5

3,050

327,9

3,0

3,600

277,8

3,5

4,120

242,7

4,0

4,620

216,4

5,0

5,550

180,1

60/30

2,5

3,250

307,7

3,0

3,830

261,0

3,5

4,390

227,8

4,0

4,930

202,8

5,0

5,940

168,3

60/40

3,0

4,300

232,5

3,5

4,940

202,4

4,0

5,560

179,9

5,0

6,730

148,6

70/30

3,0

4,300

232,5

3,5

4,940

202,4

4,0

5,560

179,9

5,0

6,730

148,6

6,0

7,800

128,2

70/40

3,0

4,780

209,2

3,5

5,490

182,1

4,0

6,190

161,6

5,0

7,510

133,1

6,0

8,750

114,2

70/50

3,0

5,250

190,5

3,5

6,040

165,6

4,0

6,820

146,6

5,0

8,300

120,5

6,0

9,690

103,2

80/40

3,0

5,250

190,5

3,5

6,040

165,6

4,0

6,820

146,6

5,0

8,300

120,5

6,0

9,690

103,1

7,0

10,990

91,0

80/50

3,0

5,720

174,8

3,5

6,590

151,7

4,0

7,440

134,4

80/60

3,5

7,140

140,0

4,0

8,070

123,9

5,0

9,870

101,3

6,0

11,570

86,4

7,0

13,190

75,8

90/40

3,5

6,590

151,7

4,0

7,440

134,4

5,0

9,080

110,1

6,0

10,630

94,1

7,0

12,090

82,7

90/60

4,0

8,700

114,9

5,0

10,650

93,9

6,0

12,510

79,9

7,0

14,290

70,0

100/40

4,0

8,070

123,9

5,0

9,870

101,3

6,0

11,570

86,4

7,0

13,190

75,8

100/50

4,0

8,700

114,9

5,0

10,650

93,9

6,0

12,510

79,9

7,0

14,290

70,0

100/70

4,0

9,960

100,4

5,0

12,220

81,8

6,0

14,400

69,4

7,0

16,480

60,7

110/40

4,0

8,700

114,9

5,0

10,650

93,9

6,0

12,510

79,9

7,0

14,290

70,0

110/50

4,0

9,330

107,1

5,0

11,440

87,4

6,0

13,460

74,3

7,0

15,380

65,0

110/60

4,0

9,960

100,4

5,0

12,220

81,8

6,0

14,400

69,4

7,0

16,480

60,7

120/40

5,0

11,440

87,4

6,0

13,460

74,3

7,0

15,380

65,0

8,0

17,220

58,1

120/60

5,0

13,000

76,9

6,0

15,340

65,2

7,0

17,580

56,9

8,0

19,730

50,7

120/80

5,0

14,580

68,6

6,0

17,220

58,0

7,0

19,780

50,5

8,0

22,250

45,0

140/60

5,0

14,580

68,6

6,0

17,220

58,0

7,0

19,780

50,5

8,0

22,250

44,9

140/80

5,0

16,150

61,9

6,0

19,110

52,3

7,0

21,980

45,5

8,0

24,760

40,3

140/120

6,0

22,880

43,7

7,0

26,370

37,9

8,0

29,780

33,6

9,0

33,100

30,2

150/80

6,0

20,050

49,9

7,0

23,080

43,3

8,0

26,010

38,4

9,0

28,860

34,6

10,0

31,620

31,6

150/100

6,0

21,930

45,6

7,0

25,280

39,6

8,0

28,530

35,0

9,0

31,690

31,6

10,0

34,760

28,8

180/80

7,0

26,370

37,9

8,0

29,780

33,6

9,0

33,100

30,2

10,0

36,330

27,5

12,0

42,520

23,5

180/100

8,0

32,290

31,0

9,0

35,930

27,8

10,0

39,470

25,3

12,0

46,290

21,6

180/150

8,0

38,570

25,9

9,0

42,990

23,3

10,0

47,320

21,1

12,0

55,710

17,9

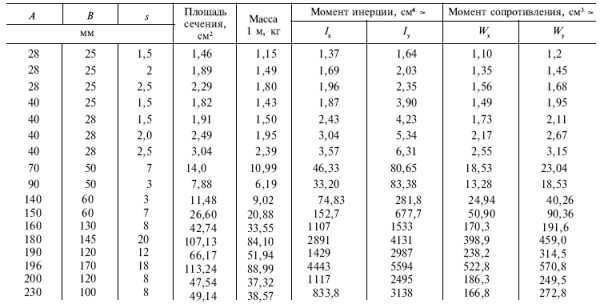

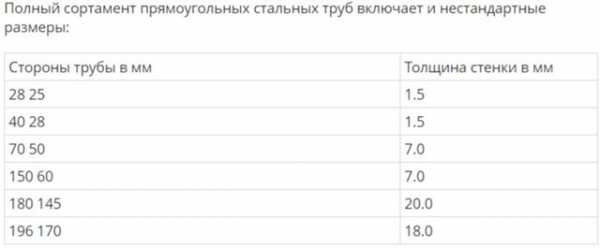

Параметры стальных прямоугольных труб специальных размеров (ГОСТ 8645-68)

Размеры А/B, мм

Толщина стенки, S, мм

Масса 1м, кг

Метров в тонне

28/25

1,5

1,15

869,57

2,0

1,49

671,14

2,5

1,80

555,56

40/25

1,5

1,43

699,30

40/28

1,5

1,50

666,67

2,0

1,95

512,82

2,5

2,39

418,41

70/50

7,0

10,99

90,99

90/50

3,0

6,19

161,55

140/60

3,0

9,02

110,86

150/60

7,0

20,88

47,89

160/130

8,0

33,55

29,81

180/145

20,0

84,10

11,89

190/120

12,0

51,94

19,25

196/170

18,0

88,99

11,24

200/120

8,0

37,32

26,80

230/100

8,0

38,57

25,93

Параметры стальных прямоугольных электросварных труб (DIN 2395, ТУ 14-105-566-93)

Размеры А/B, мм

Толщина стенки, S, мм

Масса 1м, кг

Метров в тонне

20/10

0,9

0,431

2320,2

1,0

0,479

2087,7

1,2

0,565

1769,9

1,5

0,707

1414,4

2,0

0,926

1079,9

20/15

1,5

0,810

1234,6

2,0

1,070

934,6

25/10

0,9

0,495

2020,2

1,0

0,550

1818,2

1,2

0,659

1517,5

1,5

0,812

1231,5

2,0

1,080

925,9

25/15

1,0

0,620

1612,9

1,2

0,744

1344,1

1,5

0,930

1075,3

2,0

1,225

816,3

25/20

1,5

1,040

961,5

2,0

1,380

724,6

28/25

1,5

1,240

806,5

2,0

1,630

613,5

30/10

1,0

0,620

1612,9

1,2

1,744

573,4

1,5

0,930

1075,3

2,0

1,225

816,3

30/15

1,0

0,699

1430,6

1,2

0,838

1193,3

1,5

1,036

965,3

2,0

1,366

732,1

30/20

1,0

0,793

1261,0

1,2

0,951

1051,5

1,5

1,178

848,9

2,0

1,554

643,5

40/20

1,0

0,942

1061,6

1,2

0,130

885,0

1,5

0,401

713,8

2,0

0,853

539,7

40/25

1,0

0,044

957,9

1,2

0,243

804,5

1,5

1,554

643,5

2,0

2,057

486,1

40/30

1,0

1,115

896,9

1,2

1,338

747,4

1,5

1,660

602,4

2,0

2,198

455,0

50/10

1,5

1,400

714,3

2,0

1,850

540,5

50/20

1,0

1,115

896,9

1,2

1,338

747,4

1,5

1,660

602,4

2,0

2,198

455,0

50/25

1,0

1,193

838,2

1,2

1,422

703,2

1,5

1,778

562,4

2,0

2,355

424,6

50/30

1,0

1,240

806,5

1,2

1,488

672,0

1,5

1,849

540,8

2,0

2,449

408,3

50/40

1,5

2,100

476,2

2,0

2,790

358,4

2,5

3,470

288,2

60/20

1,0

1,240

806,5

1,2

1,488

672,0

1,5

1,849

540,8

2,0

2,449

408,3

2,5

3,020

331,1

60/25

1,0

1,366

732,1

1,2

1,629

613,9

1,5

2,037

490,9

2,0

2,700

370,4

2,5

3,320

301,2

60/30

1,0

1,413

707,7

1,2

1,696

589,6

1,5

2,108

474,4

2,0

2,794

357,9

60/40

1,5

2,340

427,4

2,0

3,100

322,6

2,5

3,860

259,1

70/30

1,5

2,340

427,4

2,0

3,100

322,6

2,5

3,860

259,1

70/40

1,5

2,580

387,6

2,0

3,420

292,4

2,5

4,260

234,7

80/30

1,5

2,580

387,6

2,0

3,420

292,4

2,5

4,260

234,7

80/40

1,5

2,800

357,1

2,0

3,720

268,8

2,5

4,630

216,0

lmetall.ru

видео-инструкция по выбору своими руками, ГОСТ 8645 68, 8645 82, 8645 86, 8639 82, 30245 03, сортамент, цена, фото

При упоминании о трубопроводе, на ум в первую очередь приходит изделие круглого сечения, которое используется при прокладке водопровода, канализации и отопления. Но востребованы и трубы, форма которых отличается от круга, в частности прямоугольная. Для того, чтобы правильно подобрать такую трубу, нелишним будет ознакомиться с нормативными требованиями и правилами маркировки.

Стальная прямоугольная труба

Общая информация

Квадратное и прямоугольное сечение никогда не используется для водопровода или системы отопления. Преимущества квадратного трубопровода становятся очевидными при монтаже, например, каркаса какого-либо строения.

При выполнении всех работ своими руками можно отметить сразу несколько преимуществ:

  • низкий вес;
  • высокая прочность;
  • отличная сопротивляемость кручению;
  • быстрота монтажа;
  • изящный внешний вид.

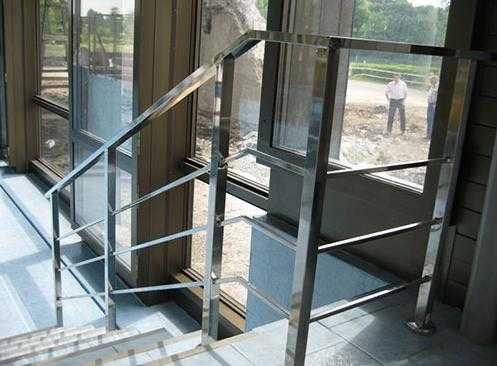

На фото – перильное ограждение из профильного трубопровода

Помимо этого, плоская поверхность еще и практична. Ее можно без проблем прикрепить к поверхности стены, а при устройстве, например, перильного ограждения верх из профильной трубы устанавливать намного сложнее.

Нормативная база

Производство профильного трубопровода выполняется пропусканием трубы через ряд вальцов, которые и придают ей нужную форму. При этом довольно жестко контролируется соответствие конечного продукта размерам, указанным в сортаментах.

Один из этапов производства

Что касается нормативных документов, то выделить можно целый «букет» нормативов, содержащих исчерпывающую информацию по типоразмерам профильного трубопровода:

  • ГОСТ 8645-68, ГОСТ 8645-86 и ГОСТ 8645-82 – в этих документах указаны требования и типоразмеры стальных прямоугольных труб;

На схеме показаны основные параметры прямоугольного трубопровода

  • ГОСТ 8639-68, и ГОСТ 8639-82 на сортамент стальных прямоугольных труб содержат основную информацию по квадратным сечениям;

Схематическое обозначение размеров квадратного сечения

  • ГОСТ 30245-03 – в нем можно найти данные по трубопроводу как квадратного, так и сечения в виде прямоугольника. Помимо этого, в нем содержатся и требования к прочности сварного шва.

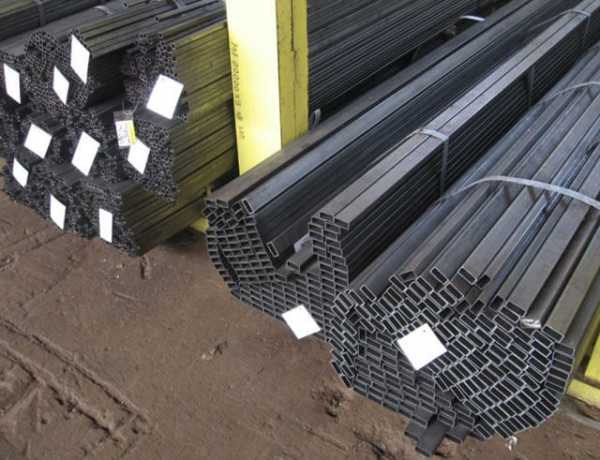

Стальной прямоугольный трубопровод

В этом случае внимание в первую очередь нужно обратить на ширину и высоту изделия, а также толщину стенки. Кроме того, нужно понимать, что углы скруглены, поэтому контролируется еще и радиус закругления.

Обратите внимание!
Закругление на углах трубопровода – вынужденная мера.
Если бы углы не были скруглены, то при деформации кручения в этих местах наблюдались бы концентрации напряжений, что ставит под угрозу стабильность конструкции.

ГОСТ 8645-82 на прямоугольный стальной трубопровод распространяется на электросварные, а также трубы горячего и холодного проката. Согласно сортаменту размеры могут находиться в пределах от 15х10 мм до 180х150 мм.

И если минимальные размеры могут использоваться разве что для перильного ограждения, то высота трубопровода больше 10 см позволяет использовать его уже в качестве элемента несущей конструкции.

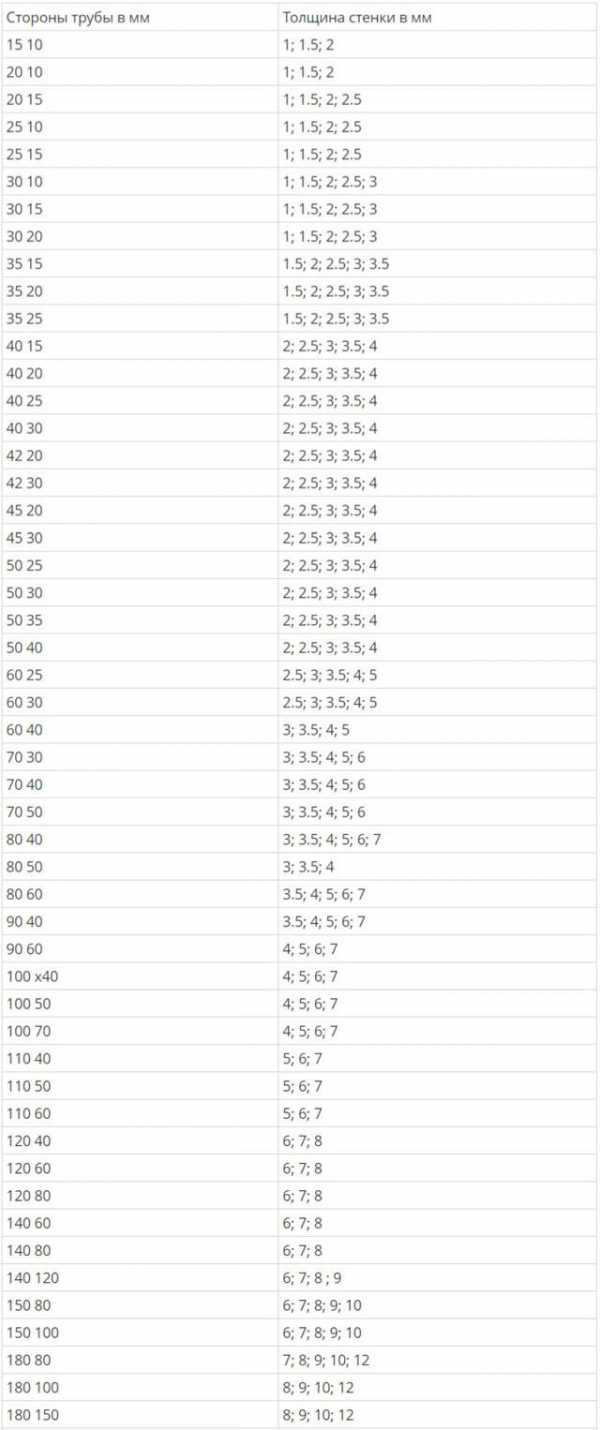

Фрагмент сортамента на прямоугольный трубопровод

Трубы стальные прямоугольные по ГОСТу 8645-86 должны отвечать таким же требованиям, что указаны в нормативе 82 года. Отличия скорее косметические и касаются требований по соответствию заданным геометрическим размерам.

Согласно этому нормативу могут выпускаться спецразмеры, по согласованию с заказчиком ее диаметр может составлять от 28х25 мм до 196х170 мм. Что же касается радиусов закруглений, то действует общее правило – радиус не должен превышать двойную толщину металла.

Обратите внимание!
В отдельных случаях радиус можно увеличить до тройной толщины металла.
Но требуется предварительное согласование с заказчиком.

ГОСТ 8645-68 на сортамент стальной прямоугольной трубы содержит ту же информацию, немного отличаются только типоразмеры. Согласно этому документу стандартные размеры остаются прежними, а что касается спецразмеров, то они находятся в диапазоне от 28х25 мм до 230х100 мм.

Специальные типоразмеры

Маркировка трубопровода содержит исчерпывающую информацию не только по размерам сечения, но и по материалу из которого он изготовлена.

Маркировка немного отличается в зависимости от длины, возможны такие варианты:

  • 90х40х4 ГОСТ 8645-68/В10 ГОСТ13663-86;
  • 90х40х4х6000 ГОСТ 8645-68/В10 ГОСТ13663-86;
  • 90х40х4х1250кр. ГОСТ 8645-68/В10 ГОСТ13663-86.

Инструкция по расшифровке одинакова в любом случае – слева направо указаны: геометрические размеры сечения и ГОСТ, в соответствии с которым труба выпускалась, также указывается длина трубопровода либо кратность длине, в знаменателе – тип стали и норматив, которому она соответствует.

В примере приведены такие типоразмеры:

  • в первом случае стальная прямоугольная труба по ГОСТу 8645-68 имеет сечение размером 90х40 мм, а толщина стенки – 4,0 мм, немерная длина, сталь В10;
  • все то же, но длина равна 6,0м;
  • геометрические размеры остались те же, но длина кратна 1,25м.

Обратите внимание!
Момент сопротивления, да и прочие статические характеристики рассчитаны исходя из толщины стенки 1,5 мм.
Учитывая то, что толщина металла может достигать и 15-18 мм, если планируются серьезные нагрузки, то лучше пересчитать эти характеристики исходя из реальных размеров стенки.

Квадратный трубопровод

ГОСТ 8639-68 на сортамент стальных прямоугольных труб правильнее называть нормативом на квадратный трубопровод, ведь высота и ширина сечения равны. Типоразмеры, конечно, отличаются от прямоугольника, минимальный размер – 10х10 мм, а максимальный – 180х180 мм. Помимо этого, возможен выпуск и специальных размеров – от 32х32 мм до 65х65 мм.

Сортамент на квадратное сечение

Обратите внимание!
В сортаменте некоторые размеры взяты в скобки, это означает, что этот типоразмер считается рекомендованным для большинства задач.
Соотношение цены и эффективности максимально.

Также, как и в случае с прямоугольным сечением нормируется величина радиуса закругления углов. В общем случае радиус не должен быть меньше, чем двойная толщина металла. И только для типоразмера 60х60х4 мм может быть сделано исключение и радиус может быть увеличен до тройной толщины стенки (но это требует согласия заказчика).

Помимо этого, оба норматива содержать довольно жесткие требования к геометрии самого изделия, жестко контролируются не только размеры сечения, но и кривизна, отклонение угла от 90ᵒ и т.д.

Например, электросварная прямоугольная стальная труба по ГОСТу 8369-68 должна соответствовать следующим требованиям:

  • отклонение толщины стенки от нормы зависит от способа производства, так для бесшовного проката толщина металла не должна отличаться от данных сортамента больше чем на +12,5% или -15%, электросварной трубопровод — ±10%, а для холоднотянутого — ±12,5%;
  • особо сильно на работу под нагрузкой влияет соблюдение формы, поэтому отклонение угла между стенками не должно превышать ±1,5ᵒ;
  • максимальная кривизна не должна превышать 1 мм на 1 м длины, этот параметр легко проверить своими руками;

Помимо этого, ограничения выдвигаются по таким параметрам как утяжка (подразумевается вогнутость сторон), длина готового изделия и т.д.

Современные нормативные требования

Если в прошлом основные характеристики квадратных и прямоугольных трубопроводов нормировались разными документами, то в ГОСТе 2003 года объединены типоразмеры этих двух видов сечений. Это несколько облегчает работу с документом.

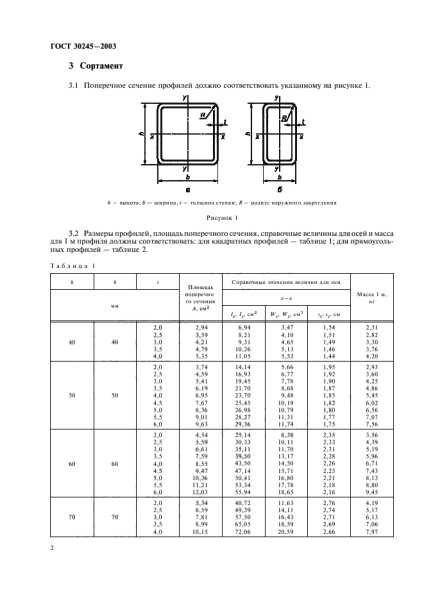

ГОСТ 30245-03 на сортамент стальной прямоугольной трубы состоит из 2-х таблиц, в 1-й приведены типоразмеры трубопроводов квадратного сечения, а во 2-й – для прямоугольного.

По сравнению с перечисленными выше документами, несколько изменились типоразмеры:

  • для квадратного сечения минимальные размеры равны 40х40 мм, а максимальные – 300х300 мм;
  • в случае с прямоугольником размеры находятся в диапазоне от 50х25 мм до 400х200 мм.

Норматив 2003 года содержит информацию по обоим формам трубопровода

Что касается длины, то по ГОСТу 30245-2003 она может быть равна 6,0, а максимум установлен на отметке 13,0 м (но только с согласия заказчика). Для массового производства используется диапазон размеров 6,0 – 12,0 м.

Отличие от нормативов прошлых лет заметно еще и в требованиях к геометрии. Также уделяется внимание прочности сварного шва, правилам маркировки, складирования и т.д.

Критерии выбора

Важно уметь работать с сортаментом. То есть, зная назначение конструкции и имея на руках таблицу с типоразмерами (а также статическими характеристиками сечения), нужно уметь выбрать нужный вариант. И если при прокладке водопровода или канализации решающее значением имела пропускная способность, то в случае с профильным трубопроводом внимание нужно обратить на прочность конструкции, цена также учитывается.

Превышение допустимой нагрузки может разрушить конструкцию

Главное требование состоит в том, что допускается только упругая деформация (то есть после приложения нагрузки конструкция вернется в исходное положение, а при длительном ее приложении деформация не растет). Если расчет проводится самостоятельно, то нужно учитывать характер деформации (изгиб, осевое сжатие, кручение), ГОСТ на трубы понадобится для определения статических характеристик сечения.

Подбор трубопровода в зависимости от изгиба при центральном загружении (большая сторона в вертикальном положении)

Вряд ли кто-то захочет рассчитывать конструкцию самостоятельно, да и не все смогут. В такой ситуации можно воспользоваться таблицами, в которых указаны примерные типоразмеры под конкретный вид нагрузки.

В заключение

Для того, чтобы не ошибиться при выборе прямоугольной трубы нужно разбираться в нормативной документации и хотя бы примерно представлять себе условия работы конструкции. Нормативов в отношении профильных труб выпущено немало, информация, изложенная в этой статье, позволит сориентироваться в них.

На видео в этой статье показано использование профильной трубы в качестве каркаса для будущего строения.

gidroguru.com

сортамент, электросварные, прямошовные, виды и различия

Содержание:

На сегодняшний день стальная труба имеет огромную популярность. Для контроля над ее производством созданы специальные стандарты. Каждая разновидность трубы, изготовленной из стали, имеет свой сортамент.


Разновидности труб в зависимости от технологии

В зависимости от технологии изготовления стальная труба может быть:

  • Электросварной прямошовной.
  • Электросварной со спиральным швом.
  • Бесшовной горячедеформированной.
  • Бесшовной холоднодеформированной.

Изделия электросварные прямошовные

Сортамент труб стальных электросварных с прямым швом, указанный в  ГОСТ 10704-91, контролируется соответствующими органами. Документ допускает изготовление труб, которые имеют внешний диаметр от 10 до 1420 мм, а стенку толщиной не менее 1 и не более 32 миллиметров. Кроме того в указанном документе прописаны допустимые погрешности. Читайте также: "Трубы стальные электросварные прямошовные – нормы стандарты, сфера использования".

При обычном изготовлении стальной трубы минимального диаметра (10 мм) отклонение не может превышать 0,2 миллиметров. Изготовление трубы с максимальным диаметром 1020 мм допускает погрешность не больше 0,6%. Также ГОСТ 10704-91 регламентирует допустимое превышение длины мерной трубы. При длине трубы 1 класса не более 6 метров допускается отклонение до 10 мм.


Размер трубы сталь прямошовной 2 класса может быть превышен на 50 мм. Мерная труба 1 класса длиной свыше 6 метров может иметь погрешности в длине не больше 15 мм, аналогичное изделие 2 класса – 70 миллиметров. Еще один регламентируемый параметр -  степень овальности трубы и толщина ее стен.

Труба, сваренная по спирали

Требования к изготовлению стальной круглой трубы со спиральным швом указаны в стандарте 8696-74. Здесь же представлен полный сортамент труб электросварных с указанным типом шва (прочитайте также: "Трубы электросварные – виды, производство, характеристики, правила выбора"). Производство стальной трубы, предназначенной для строительства нефтяных и газовых магистралей, регламентируется отдельным стандартом.

В соответствии с документом труба для этих целей может выпускаться с минимальным диаметром 159 мм, максимальным – 820 мм. При этом толщина стенок указанного материала соответственно может быть не меньше 3 и не больше 12 миллиметров.

Труба бесшовная горячего проката

Информация о перечне видов горячедеформированных бесшовных труб из стали указана в ГОСТ 8732-78. Согласно этому документу материал может выпускаться диаметром 20-550 миллиметров. Минимальная толщина стенок у таких труб – 2,5 мм, а максимальная может достигать 75 мм.

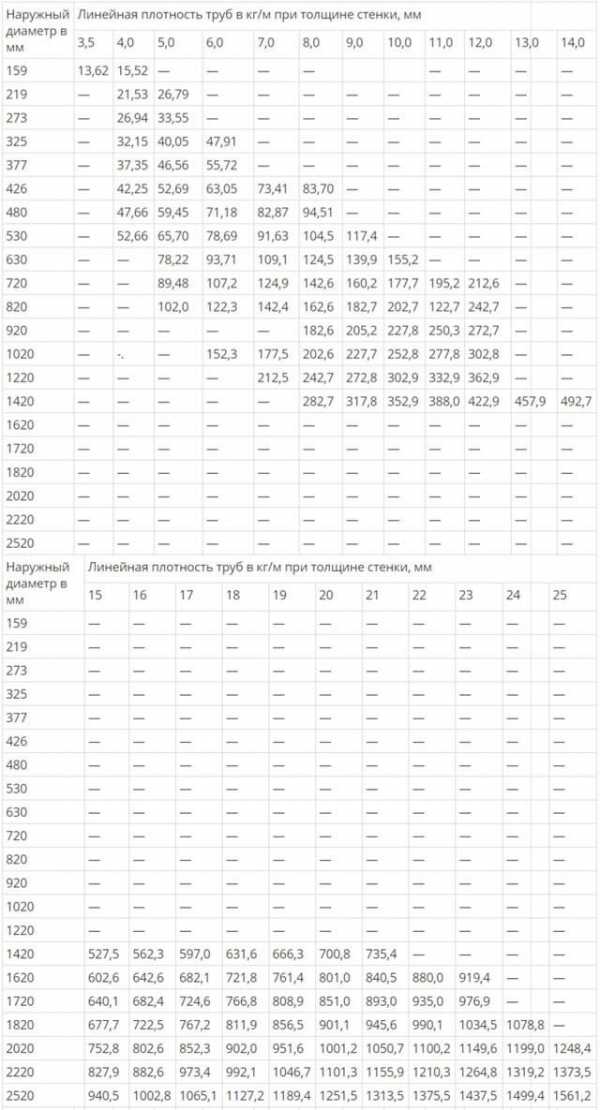

 Для справки: вес 1 погонного метра стального изделия, имеющего стенку толщиной 75 мм и диаметр 550 мм, превышает 870 кг.

Труба бесшовная холодного проката

Обрабатываются заготовки труб с одной отличительной особенностью. Все действия выполняются с холодной гильзой. Регламентирующий документ изделий холоднодеформированных – ГОСТ 8734-75. В нем перечислено огромное множество размеров, среди которых есть крайние границы.

Минимальный диаметр бесшовной холоднодеформированной трубы составляет 5 мм, максимальный – 250 мм. Наименьшая толщина стен у этого вида изделий должна быть не менее 0,3 мм, самая толстая стенка – 24 мм. Труба холодной деформации производится мерной и немерной длины. Этот параметр может быть не менее 1,5 метров и не более 11,5 метров.

Популярные формы сечения изделий из стали

Какую же форму может иметь стальное изделие, и где в зависимости от этого оно находит применение?

В зависимости от сечения труба из стали может выпускаться следующих форм:

  • Круг.
  • Овал.
  • Плоский овал.
  • Квадрат.
  • Прямоугольник.


Трубы с овальной и плоскоовальной формой сечения находят применение:

  • При изготовлении декоративных конструкций.
  • Для выпуска разных типов систем охлаждения жидкости. В этой сфере использование трубы овальной и плоскоовальной формы более эффективно, чем круглой трубы, так как в первом случае поверхность имеет большую площадь, чем во втором.


Трубы квадратной и прямоугольной формы имеют одну важную отличительную особенность: они меньше деформируются в процессе изгиба (прочитайте также: "Сортамент квадратных труб – из каких материалов и какого размера их делают"). Этот критерий дает большое преимущество при использовании материала. Стальные трубы такого сечения применяются при монтаже несущих конструкций из металла параллельно со швеллерами и двутавром.

При выборе стальных труб стоит принять во внимание один факт: помимо прочности на изгиб профильная труба квадратной или прямоугольной формы удобна при монтаже. Объясняется это наличием плоскостей, которым требуется минимальная подгонка. Чаще всего монтаж профильной трубы осуществляется с помощью болтов, не прибегая к использованию сварочного оборудования.

Овальная труба

ГОСТом 8642-68 указан сортимент стальной трубы, имеющей овальное сечение. Допустимые размеры толщины стенок могут быть не меньше 0,5 и не больше 2,5 миллиметров. Наименьший размер выпускаемых изделий – 6*3 мм. Самый большой размер имеют трубы 32*90 и 50*85 миллиметров.

Квадратная труба

Размеры для производства профильной трубы с квадратным сечением заданы в ГОСТ 8639-82. В соответствии с этим документом квадратная стальная труба, имеющая наружный размер 10 мм, может иметь толщину стенки около 1 мм. При наружном размере до 180 миллиметров толщина стенок трубы может быть от 8 до 14 мм.

Прямоугольная труба

Большинство стальных труб прямоугольного сечения производятся методом электрической сварки с прямым швом. Сортамент такого вида материала указан в ГОСТ 8645-82, согласно которому определяется предельная толщина стенок для труб определенного размера. Например, для изделия со сторонами 15 и 10 миллиметров допускается толщина стенок 1 мм, 1,5 мм и 2 мм.


Для трубы размером 80*60 мм стенки могут иметь толщину 3,5мм, 4 мм, 5 мм, 6 мм и 7 мм. Максимальные размеры стандартной трубы с прямоугольным сечением могут быть 180*150 мм. При этих параметрах допускается производить изделия, имеющие толщину стенок 8 мм, 9 мм, 10 мм, 12 мм.


ГОСТ 8645-82 допускает изготовление стальной трубы нестандартных размеров, например, 28*25 мм или 196*170 мм. Отклонения имеет и толщина стенок таких изделий, соответственно 1,5 мм и 18 мм.


Дополнительный документ 8645-68 содержит информацию об ином перечне прямоугольных труб из стали. Особых различий между регламентирующими документами нет. Однако во втором стандарте указаны специальные параметры. Они позволяют выпускать стальные изделия прямоугольного сечения, имеющие параметры 230*100 миллиметров.

Заключение

Подробные описания сортамента ст труб  и документов, регламентирующих их изготовление, помогут сделать правильный выбор материала для строительства и подобрать нужные размеры. Удачного строительства!


trubaspec.com

Отправить ответ

avatar
  Подписаться
Уведомление о
