Труба сварная стальная – производство, изготовление, преимущества стальных труб

alexxlab | 19.07.2018 | 0 | Вопросы и ответы

Содержание

производство, изготовление, преимущества стальных труб

Содержание:

История труб уходит корнями далеко в прошлое, но первое упоминание о стальных трубных изделиях датируется серединой 19 века. Первые стальные трубные изделия изготовляли с помощью сварки. Этим методом производители пользуются и сегодня, изготовляя половину изделий такого типа от общего производства. Стальная сварная труба находит применение в большинстве отраслей промышленности, так как достойная замена изделиям из стали, полученным сварным методом, в настоящее время не найдена.

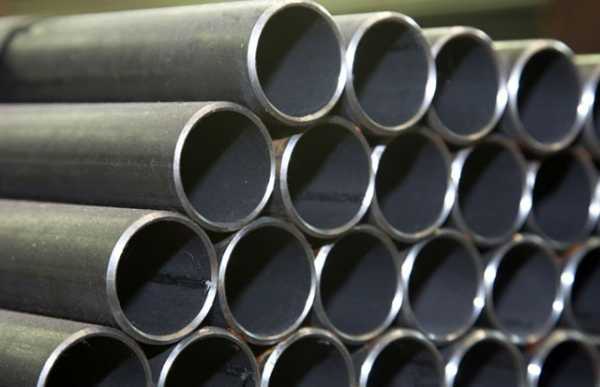

Назначение современных стальных труб сварного типа

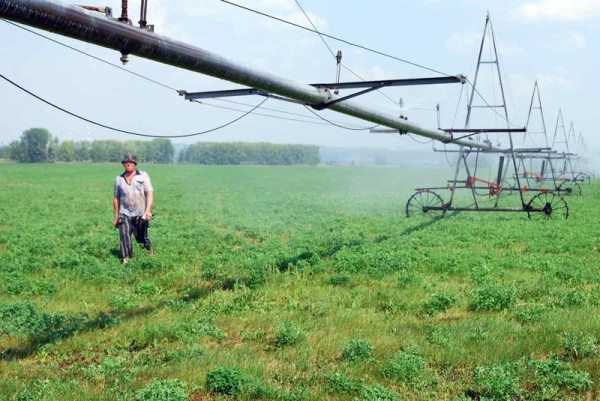

Даже быстро развивающиеся технологии не позволяют представить, что когда-то появится подходящая замена стальным трубам, которые используются при строительстве разных строений и конструкций или проведении коммуникационных сетей.

Сварные трубные изделия современного изготовления могут быть как универсального назначения (доставка различной всевозможной рабочей среды потребителю), а могут иметь узкую специализацию (газопроводы и нефтепроводы).

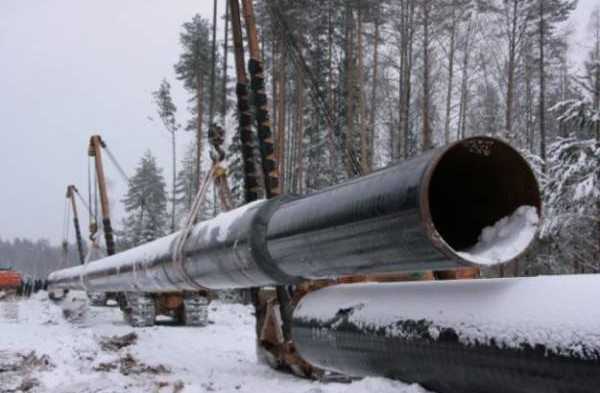

Прокладку коммуникационных сетей над землей и под землей невозможно представить без стальных трубных изделий разного диаметра. Они входят в состав сложнейших технологических устройств, различных приспособлений и механизмов. Строительные процессы предполагают использование прочных, но легких элементов армирования, в качестве которых используется стальной трубопрокат. К тому же такие изделия могут выступать в качестве основы при строительстве каркасных конструкций.

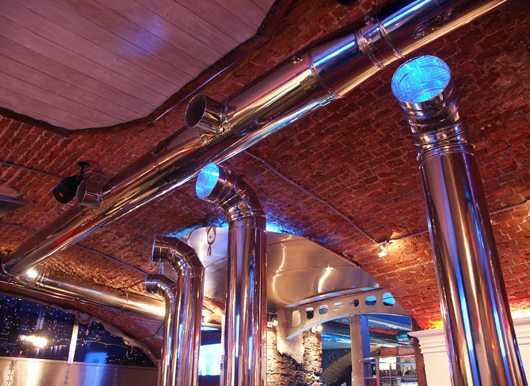

Также стоит сказать о трубных изделиях сварного типа, для изготовления которых использовалась нержавеющая сталь. Этот материал характеризуется уникальными эксплуатационными свойствами, благодаря которым предоставляется возможность применения труб в пищевой и химической отрасли, энергетике и фармации. Эстетическая привлекательность поверхности труб из «нержавейки» делает их популярными у современных архитекторов в качестве элементов оформления помещений разного типа.

Сырье для производства сварных труб

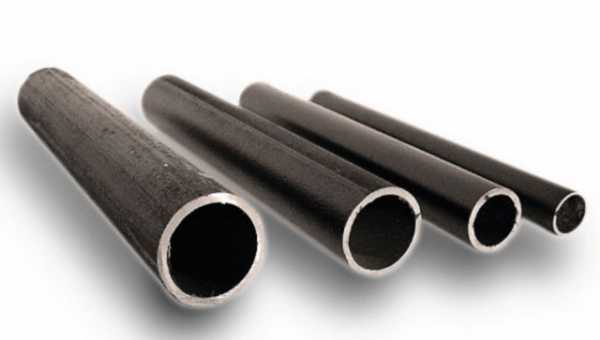

В качестве исходного сырья для изготовления стальных трубных изделий большая часть производителей использует металл. Это могут быть листы стали толщиной не больше 5 сантиметров, или стальная лента, имеющая различную толщину и свернутая в рулоны. Современная экономика отдает предпочтение трубным изделиям сварного типа, для производства которых использовалась низколегированная или углеродистая сталь. Ее отличительное свойство – содержание углерода в определенном количестве и минимум легирующих веществ. По количеству углерода определяется тип стали: низкоуглеродистая, среднеуглеродистая и высокоуглеродистая.

Углерод в большом количестве, входящий в состав исходного материала, неоднократно повышает прочностные характеристики сварной трубы при нормальном использовании. Однако параллельно снижаются эластичные свойства изделий, и возрастает степень их ломкость в холоде. Следовательно, большое количество углерода делает материал более хрупким при эксплуатации в холоде, что значительно сужает сферу использования готовой продукции.


Сталь, в которой легирующие вещества содержатся в количестве, не превышающем 2,5%, отличается прочностью независимо от эксплуатационных условий. Трубопрокат из такой стали имеет продолжительный срок службы и меньшую массу при одинаковых условиях. Низколегированная сталь для трубных изделий повышает стоимость готовой продукции, и одновременно увеличивает прочностные характеристики, устойчивость к износу и коррозии. Если сравнивать аналогичные качества труб сварного типа из углеродистой стали, то высокая стоимость трубопроката из низколегированной стали не имеет особой важности.

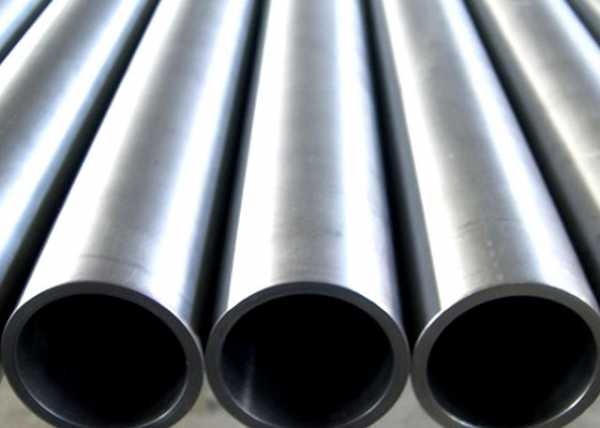

Для изготовления нержавеющих трубных элементов используется аналогичная сталь. Это материал устойчив к коррозии, прост в обработке, с небольшой массой и привлекательной поверхностью. Труба из нержавеющей стали может быть холодного или горячего проката. В первом случае стальные листы имеют толщину от 0,4 до 5 миллиметров, во втором – от 2 миллиметров до 5 сантиметров.

Разновидности сварных трубных изделий

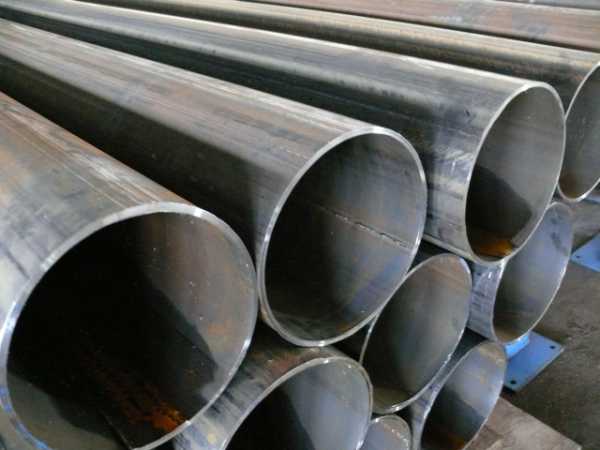

Производство сварных труб с продольным прямым швом осуществляется посредством метода сварки мест соединения стальных листов. Другими словами стальной лист или лента сворачиваются, а их края сваривают друг с другом. Швы таких изделий прямые и располагаются по всей длине. На трубах большого диаметра делают два шва, так как в ширину стальные листы имеют ограничения.

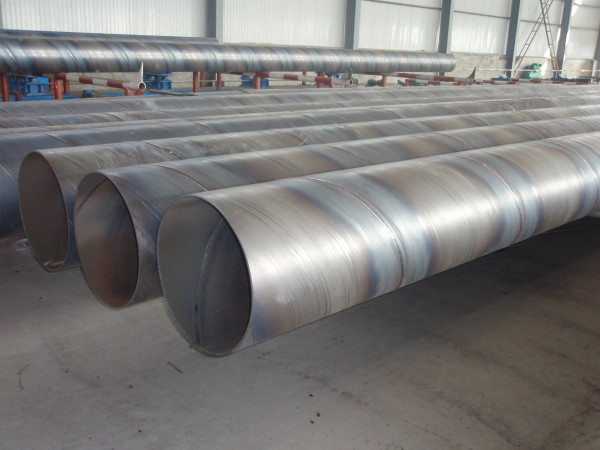

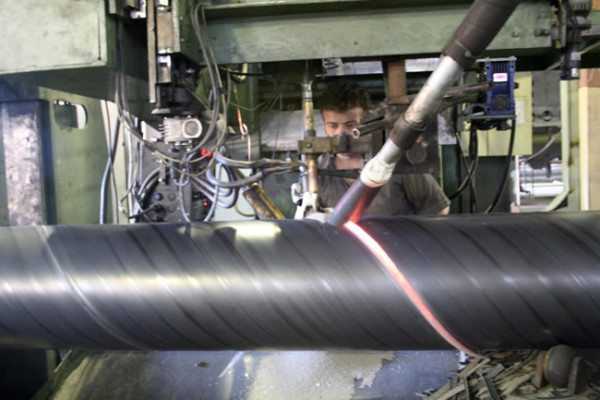

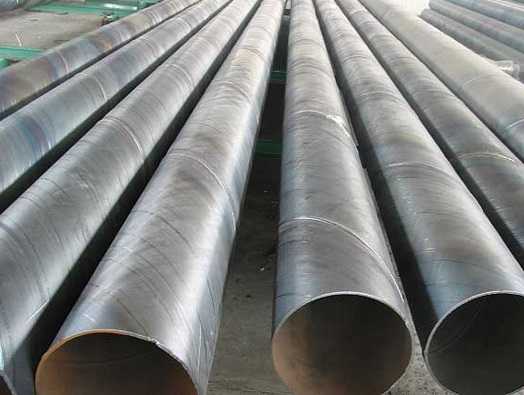

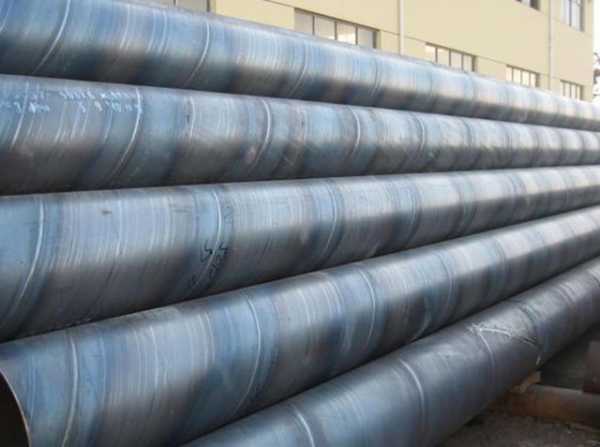

Спиралешовные трубы производятся из рулонной листовой стали (прочитайте также: "Изготовление труб из листового металла – что необходимо, чтобы сделать самостоятельно"). Трубопрокат этого вида имеет одно неоспоримое преимущество – труб могут выпускаться с диаметральным сечением около 2,5 метров с использованием заготовки равной ширины. Трубопрокат, изготовленный по такой технологии, характеризуется отношением диаметра к толщине стенок более 100.


Спиралешовные трубные изделия производятся с применением более простых механизмов, чем трубы с прямым швом. Однако стоит заметить, что процесс изготовления характеризуется высокой точностью. Спиральный шов имеет еще одно весомое преимущество: при аварийной ситуации не образуется продольная магистральная трещина, которая считается самой опасной деформацией трубопровода.

Следовательно, последствия аварии ликвидировать намного проще. Недостатком спирального шва является его увеличенная длина и, как следствие, дополнительные расходы на сварочные материалы.

Способы изготовления

Труба сварная производится несколькими способами, среди которых наибольшее распространение получили: метод печной сварки, электросварной метод и сварка в защитной  газовой среде.

Способ печной сварки

Согласно этой технологии стальные заготовки (штрипсы) подвергаются воздействию высоких температур. Полоска металла, выступающая в качестве заготовки, в специальной туннельной печи нагревается до температуры 13000С. Выходящая из печи заготовка подвергается обдуву направленным потоком воздуха, что приводит к нагреванию боковых кромок до 14000С и очищению их от окалин, способствующих ухудшению качества шва.


Полученную горячую заготовку отправляют на формовочно-сварочный стан, в настройках которого заложен определенный диаметр. Здесь будущее изделие принимает нужную форму. Далее выполняется дополнительный воздушный обдув, и кромки стали свариваются при воздействии высокой температуры и определенного давления.

Штрипсу повторно отправляют в печь, где, проходя через формовочные валики, она подвергается обжатию, способствующему повышению качества сварного шва. Технология печной сварки позволяет получать изделия горячего проката.

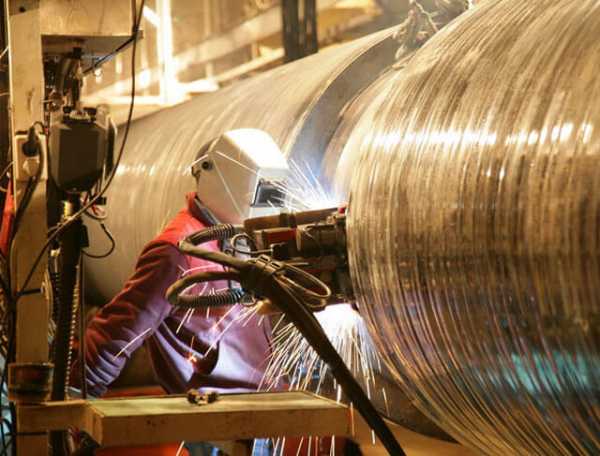

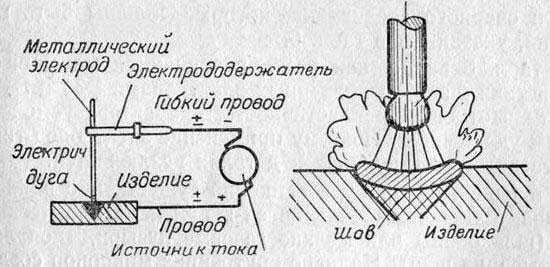

Метод электросварки

Изготовление сварных труб с использованием электрической сварки считается самым распространенным способом, так как в результате можно получить трубы большого диаметра, имеющие тонкие стенки, хороший шов и поверхность высокого качества. Существует несколько видов электросварки, но производство трубных изделий, предназначенных для магистрального трубопровода, в большинстве случаев осуществляется методом дуговой сварки под флюсом.

По этой технологии производство делится на несколько этапов. Вначале специальные прокатные станы выполняют формовку холодных стальных листов, в результате этого на выходе получаются трубные заготовки. Процесс изготовления прямошовных труб любого диаметрального сечения подразумевает применение валковой формовки. Чтобы изготовить полуцилиндры или круглые заготовки для прямошовных труб, используют прессовую формовку. Сталь для изготовления спиралешовных трубных изделий проходит процедуру формовки в валково-оправочных или втулочных станах.


Дальнейшее изготовление зависит от вида трубы: используя электродуговую сварку, кромки заготовок сваривают с двух сторон, получая в результате продольный прямой  или спиралевидный шов. Далее снимается грант со шва, и труба охлаждается водой. Затем ее отправляют в калибровочный стан, где добиваются соответствия диаметра определенным параметрам по всей длине трубного изделия.

После этого труба подвергается визуальному и ультразвуковому контролю качества швов, проходит специальные гидроиспытания, которые позволяют проверить прочность шва под воздействием высокого давления, аналогичное тому, что будет оказываться в эксплуатационный период. Затем проводится еще одна ультразвуковая проверка, и при отсутствии дефектов трубные изделия отправляют потребителю.

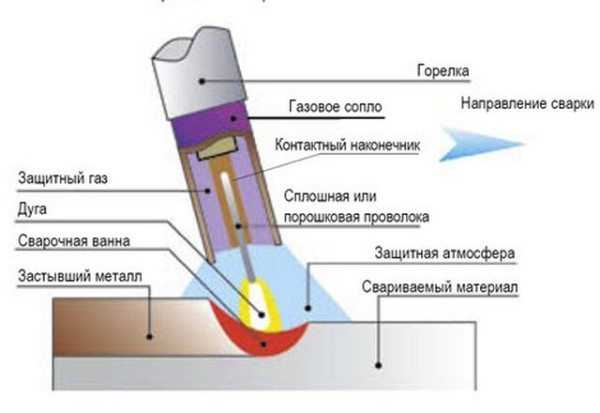

Метод сварки в защитных газах

В большинстве случаев такой технологией пользуются при производстве стальных сварных труб из нержавеющей или высоколегированной стали. У таких металлов под действием стандартной сварки наблюдается карбидизация легирующих элементов, в результате чего отмечается значительное ухудшение качества швов. Решить такую проблему помогает сварка стали в защитной газовой среде с использованием аргона, гелия или углекислого газа.


Такая технология позволяет пользоваться достоинствами и газовой, и электрической сварки. Указанные газы имеют больший удельный вес по сравнению с воздухом, поэтому при попадании в рабочую зону сварки выталкивают его. В результате взаимодействие сварочной ванны и атмосферы полностью исключается. Сварка трубных изделий с использованием защиты газом выполняется посредством вольфрамовых электродов.

Полученные швы отличаются высоким качеством, так как становятся одним целым с изделием. Такая технология гарантирует герметичное соединение стальных элементов и высокие прочностные характеристики готовой продукции. Методом электрической сварки или сварки в защитном газе получают стальные трубы холодного проката.

Преимущества сварных труб

Сварка с применением современных технологий позволяет получать швы высокого качества, которые могут сравниваться по прочности с цельнометаллическим изделием. Это позволяет существенно расширить сферу использования такого трубопроката и выполнять монтаж в таких местах, где ранее допускалось применение только бесшовных материалов. Трубные изделия сварные делают производственный процесс более дешевым, благодаря и технологии производства, и незначительным финансовым расходам.

Сварной трубопрокат отличается утонченной стенкой, чем у бесшовных изделий. Это дает возможность выпускать облегченные трубы и сэкономить расход стали. Более легкие трубные изделия упрощают их транспортировку  и монтажные работы, для которых необходимо меньшее число единиц техники и занятых людей. Помимо этого готовая листовая сталь имеет одинаковую толщину в любом месте, следовательно, стенки сварных трубных изделий не будут иметь большие погрешности по толщине.


trubaspec.com

Труба сварная стальная | труба электросварная цена гост 10704-91/ГОСТ 10705-80

Наименование Марка стали Длинна Цена за тн Вес метра Цена за метр
Труба электросварная ГОСТ 10704-91/ГОСТ 10705-80
Труба электросварная 16х1,0 ст1-2сп/пс/хк499800.3723
Труба электросварная 16х1,2 ст1-2сп/пс/хк499800.43827
Труба электросварная 16х1,5 ст1-2сп/пс459800.53630
Труба электросварная 18х1,0 ст1-2сп/пс/хк509800.41926
Труба электросварная 18х1,2 ст1-2сп/пс/хк489800.49729
Труба электросварная 18х1,5 ст1-2сп/пс464800.6133
Труба электросварная 19х1,2 ст1-2сп/пс/хк499800.52731
Труба электросварная 19х1,5 ст1-2сп/пс459800.64735
Труба электросварная 20х1,2 ст1-2сп/пс/хк489800.55632
Труба электросварная 20х1,5 ст1-2сп/пс459800.68436
Труба электросварная 22х1,2 ст1-2сп/пс/хк479800.61635
Труба электросварная 22х1,5 ст1-2сп/пс459800.75840
Труба электросварная 25х1,0 ст1-2сп/пс/хк466800.59233
Труба электросварная 25х1,2 ст1-2сп/пс/хк489800.70439
Труба электросварная 25х1,5 ст1-2сп/пс459800.86945
Труба электросварная 25х2,0 ст1-2сп/пс429801.1354
Труба электросварная 28х1,5 ст1-2сп/пс469800.9851
Труба электросварная 28х2,0 ст1-2сп/пс429801.2860
Труба электросварная 30х1,2 ст1-2сп/пс/хк479800.85246
Труба электросварная 30х1,5 ст1-2сп/пс469801.0554
Труба электросварная 30х2,0 ст1-2сп/пс419801.3863
Труба электросварная 32х1,2 ст1-2сп/пс/хк00.9110
Труба электросварная 32х1,5 ст1-2сп/пс454801.1356
Труба электросварная 32х2,0 ст1-2сп/пс429801.4869
Труба электросварная 35х1,5 ст1-2сп/пс469801.2463
Труба электросварная 38х1,5 ст1-2сп/пс449801.3566
Труба электросварная 38х2,0 ст1-2сп/пс429801.7882
Труба электросварная 40х1,2 ст1-2сп/пс/хк479801.1560
Труба электросварная 40х1,5 ст1-2сп/пс449801.4269
Труба электросварная 40х2,0 ст1-2сп/пс399801.8780
Труба электросварная 42х1,5 ст1-2сп/пс449801.572
Труба электросварная 42х2,0 ст1-2сп/пс395801.9783
Труба электросварная 42х3,0 ст1-2сп/пс385802.89116
Труба электросварная 45х1,5 ст1-2сп/пс429801.6174
Труба электросварная 45х2,0 ст1-2сп/пс429802.1296
Труба электросварная 48х1,5 ст1-2сп/пс459801.7284
Труба электросварная 48х2,0 ст1-2сп/пс399802.2796
Труба электросварная 48х3,0 ст1-2сп/пс385803.33133
Труба электросварная 51х1,5 ст1-2сп/пс449801.8387
Труба электросварная 51х2,0 ст1-2сп/пс389802.1288
Труба электросварная 51х2,5 ст1-2сп/пс404802.99126
Труба электросварная 51х3,0 ст1-2сп/пс03.550
Труба электросварная 57х2,5ст1-3сп/пс12-10м389803.36136
Труба электросварная 57х3,0ст1-3сп/пс12-10м367804152
Труба электросварная 57х3,5ст1-3сп/пс12-10м365804.62174
Труба электросварная 57х4,0ст1-3сп/пс12-10м365805.23196
Труба электросварная 60х3,0ст1-3сп/пс12-10м379804.22165
Труба электросварная 76х2,5ст1-3сп/пс12-10м389804.53182
Труба электросварная 76х3,0ст1-3сп/пс12-10м365805.4203
Труба электросварная 76х3,5ст1-3сп/пс12-10м363806.26233
Труба электросварная 76х4,0ст1-3сп/пс12-10м359807.1260
Труба электросварная 89х3,0ст1-3сп/пс12-10м359806.36234
Труба электросварная 89х3,5ст1-3сп/пс12-10м359807.38271
Труба электросварная 89х4,0ст1-3сп/пс12-10м359808.38307
Труба электросварная 102х3,0ст1-3сп/пс12-10м363807.32271
Труба электросварная 102х3,5ст1-3сп/пс12-10м369808.5319
Труба электросварная 102х4,0ст1-3сп/пс12-10м369809.67363
Труба электросварная 108х3,0ст1-3сп/пс12-10м359807.77285
Труба электросварная 108х3,5ст1-3сп/пс12-10м371809.02340
Труба электросварная 108х4,0ст1-3сп/пс12-10м3638010.26378
Труба электросварная 114х3,5ст1-3сп/пс12-10м09.540
Труба электросварная 114х4,0ст1-3сп/пс12-10м3718010.85408
Труба электросварная 114х4,5ст1-3сп/пс12-10м3718012.15457
Труба электросварная 127х4,0ст1-3сп/пс12-10м3698012.13454
Труба электросварная 127х4,5ст1-3сп/пс12-10м3698013.59508
Труба электросварная 133х4,0ст1-3сп/пс12-10м3658012.73471
Труба электросварная 133х4,5ст1-3сп/пс12-10м3658014.26527
Труба электросварная 133х5,0ст1-3сп/пс12-10м3798015.78604
Труба электросварная 159х4,0ст1-3сп/пс12-10м3658015.29564
Труба электросварная 159х4,5ст1-3сп/пс12-10м3778017.15653
Труба электросварная 159х5,0ст1-3сп/пс12-10м3858018.99738
Труба электросварная 159х6,0ст1-3сп/пс12-10м3698022.64842
Труба электросварная 219х5,0ст20-ст312-10м4398026.391166
Труба электросварная 219х6,0ст20-ст312-10м4358031.521379
Труба электросварная 219х8,0ст20-ст312-10м4498041.631878
Труба электросварная 273х6,0ст20-ст312-10м4998039.511980
Труба электросварная 273х7,0ст20-ст312-10м045.920
Труба электросварная 273х8,0ст20-ст312-10м4998052.282618
Труба электросварная 325х6,0ст20-ст312-10м4998047.22364
Труба электросварная 325х7,0ст20-ст312-10м4998054.92749
Труба электросварная 325х8,0ст20-ст312-10м4998062.543131
Труба электросварная 325х9,0ст20-ст312-10м070.140
Труба электросварная 325х10ст20-ст312-10м4998077.683887
Труба электросварная 377х6,0ст20-ст312-10м5198054.92859
Труба электросварная 377х7,0ст20-ст312-10м5098063.873261
Труба электросварная 377х8,0ст20-ст312-10м5198072.83789
Труба электросварная 377х10,0ст20-ст312-10м4998090.514529
Труба электросварная 426х6,0ст20-ст312-10м5198062.153236
Труба электросварная 426х8,0ст20-ст312-10м5158082.474259
Труба электросварная 426х10,0ст20-ст312-10м51980102.65338
Труба электросварная 530х8,0ст20-ст312-10м559801035771
Труба электросварная 530х10ст20-ст312-10м55980128.27182
Труба электросварная 630х8,0ст20-ст312-10м0122.70
Труба электросварная 630х9,0ст20-ст312-10м0137.80
Труба электросварная 630х10ст20-ст312-10м0152.90

xn----8sbasxdgadc0aamofuj.xn--p1ai

черные, оцинкованные с резьбой, стальные

Содержание:

Для прокладки магистральных трубопроводов водо- и газоснабжения, а также централизованного отопления жилых и общественных зданий, широко применяются стальные трубы. О том, какие бывают разновидности водогазопроводных труб и в чем их особенности, расскажем в данной статье.


Для производства любых разновидностей водогазопроводных труб сталь применяется углеродистая. Различия между видами труб заключаются лишь в форме цилиндра, а также сварных швах на изделиях. Выпускают такую продукцию, как со слоем оцинковки, так и без него.

Промышленные предприятия изготавливают изделия трех типов, что позволяет их использовать для любых целей:

  • с тонкими стенками;
  • со средней толщиной стенки;
  • толстостенные.

Наряду с основным предназначением водогазопроводных труб, то есть транспортировкой газа и воды потребителям и промышленным предприятиям, их можно применять и во многих других сферах хозяйствования. Такие трубопроводы можно по праву считать универсальными.

Стальные сварные водогазопроводные трубы выпускаются отрезками длиной 4-12 метров. При этом могут быть варианты не только для сварки, но и для резьбовой стыковки, и других видов соединений.


Если говорить о прочностных показателях стальных труб, то они могут быть:

  • легкими;
  • стандартными;
  • укрепленными.

На выбор того или иного типа трубы в значительной степени влияет ее предназначение. Толщина стенок в таком случае свидетельствует об уровне прочности изделия. Зачастую, если речь идет о горячем водоснабжении, прокладывается трубопровод из продукции с толстыми стенками. Холодную воду можно транспортировать по трубам со средней толщиной стенок.

Если назначением трубопровода будет поставка газа потребителям, то можно воспользоваться тонкостенными сварными водогазопроводными трубами. Поскольку давление топлива на стенки трубы будет незначительным, такие изделия будут вполне приемлемы.


Чтобы придать дополнительную устойчивость к коррозии и разрушению, внутреннюю поверхность труб могут покрывать тонким слоем цинка. В связи с этим, оцинкованные стальные водогазопроводные трубы будут намного прочнее неоцинкованных.

Кроме того, цинковый слой улучшает проходную способность трубопровода и позволяет использовать его достаточно долгое время.

Трубы для газа и воды с резьбовым соединением

Внутренний диаметр оснащенной резьбой стальной водогазопроводной трубы в месте резьбовой нарезки может быть уменьшен примерно на 10 % в сравнении с основным сечением.

Для определения веса одного метра трубы в расчет берут плотность стали в 7,85 г/см3. Вместе с тем, трубы с оцинковкой тяжелее обычных примерно на 3 %.

Допустимые отклонения массы стальных труб с накатной резьбовой нарезкой составляют +8 %. При поставке больших партий под заказ покупатели могут заявить отклонение не более +7,5%, а если речь идет о единичных поставках – погрешность может достигать +10 %. Читайте также: "Виды сварных труб, способы производства, преимущества материала".


Показатели кривизны у оснащенных резьбой водогазопроводных труб, УД которых до 2 см, не могут превышать 0,2 см, а если УД – более 2 см, то значение кривизны должно быть не выше 0,15 см.

Изделия с сечением от 0,6 до 2 см могут поставляться в бухтах по желанию заказчика.

Для маркировки труб с резьбой используется литера «Н», проставляемая за словом «труба». Если изделие оснащено удлиненной нарезкой резьбы, то ее маркируют как «Д». А если поставляемые трубы соединяют методом сварки – их маркировка «П», проставляемая после УД.

Черные стальные трубы

Производимые с резьбой черные стальные сварные водогазопроводные трубы имеют толщину стенок и ДУ, соответствующие нормам ГОСТ 3262-75. Причем эти нормативы касаются любой разновидности таких изделий.

Длина отдельных отрезков черных стальных водогазопроводных труб составляет от 4 до 12 метров. Прочностные характеристики этих изделий могут быть стандартными, либо иметь усиленные показатели.


Что касается сечения труб, то в данном случае в расчет берется условный диаметр, который остается неизменным вне зависимости от толщины стен. При этом значения ДУ и внутреннего диаметра не совпадают.

Наибольший процент трубных изделий приходится на «Выкунский металлургический завод», а также предприятия в Магнитогорске, Таганроге и Челябинске.

Трубы с цинковым покрытием и без него

При производстве как оцинкованных, так и неоцинкованных свальных трубных изделий, руководствуются нормами ГОСТ 3262-75.

Неоцинкованная продукция должна отвечать таким параметрам:

  • Все муфтовые соединения должны отвечать требованиям ГОСТов: 8944,8954,8965 и 8966.
  • Вздутий, трещин или накатов на поверхности труб быть не должно.
  • Допускаются небольшие дефекты в виде следов зачистки или окалины, которые не препятствуют визуальной диагностике поверхности и не увеличивают толщину стен.
  • Торцевые срезы должны быть выполнены строго под углом в 90º, с допустимой погрешностью не более 2º.
  • Для обычных изделий допустимый уровень давления воды на стенки составляет 2,4 МПа, а для труб с увеличенной прочностью – 3,1 МПа.


Для изделий с цинковым покрытием также предусмотрены строгие ограничения:

  • Толщина цинкового слоя должна быть не менее 30 мкм. Участки с нарезанной резьбой и торцы могут быть и без покрытия.
  • Оцинкованная поверхность должна быть гладкой, без вздутий, пузырей и отслоений от основной трубы. Наличие окислов, шихты и прочих отходов недопустимо.
  • Слой нанесенного цинка должен быть равномерным и сплошным.
  • На поверхности могут быть заметны отпечатки от захвата, а также незначительные дефекты в виде потемнений от флюса.
  • На всей поверхности трубы могут быть небольшие участки, где цинковый слой отсутствует, однако их площадь не должна превышать 0,5 % от общей.

Оцинкованные стальные водогазопроводные сварные трубы являются одной из разновидностей изделий трубопрокатного производства. Изготавливают их на трубопрокатном оборудовании.

Как правило, применяют такую продукцию для устройства трубопроводов, транспортирующих горячую или холодную воду, теплоносители для систем отопления, природный газ. Кроме того, из подобных труб сооружают металлические конструкции.


Диаметр трубопрокатов данного класса составляет от 15 до 100 мм. На выбор потребителя различные производители предоставляют довольно качественные и долговечные изделия в широком ассортименте, так что каждый может выбрать для себя разновидность труб подходящего вида и величины.

С развитием технологий и ростом потребительского спроса на водогазопроводные трубы, производители внедряют все новые изделия с улучшенными качественными характеристиками.

Помимо транспортировки жидкостей и газов, стальные трубопрокаты используются для сборки строительных лесов, монтажа ограждений и небольших сооружений, а также для создания этажерок и утяжелителей.

Расчет массы сварных трубопрокатов

В тех случаях, когда вы не располагаете точными данными о массе стальных труб, этот показатель можно рассчитать самостоятельно, с помощью калькулятора.

Расчет массы трубы можно выполнить по формуле:

m=π(d–s)sR/1000.

Для черных труб формула массы будет выглядеть несколько иначе:

m=π(d–s)sR/40,55.

При этом буквы в формуле имеют следующее значение:

  • m – значение удельной массы материала в килограммах или теоретический вес м/п;
  • π – постоянная единица, равная 3,14;
  • d – показатель внешнего объема, измеренный в миллиметрах;
  • s – толщина стенок в миллиметрах;
  • R – значение удельной массы стали данной марки в г/см3.

Для расчета берется удельная масса стали, равная 7,85 г/см3. Кроме того, стоит учесть, что если труба содержит цинковое покрытие, то ее масса будет на 3 % больше, чем у неоцинкованных изделий.


Используя онлайн-калькулятор на специальных сайтах, можно определить точную массу изделия, выбрав марку стали и разновидность металлопроката.

Какими ГОСТами регламентируется выпуск трубной продукции

Главным нормативным документом для производства сварных стальных труб является ГОСТ 3262-75.

Условные значения по конкретным маркам труб таковы:

  • Обыкновенные сварные изделия без цинкового покрытия, немерной длины, с условным диаметром 20 мм, толщиной стенок 2,8 мм, без муфты и резьбы 20×2,8 по ГОСТ 3262-75.
  • Аналогичные изделия, но с муфтой М-20×2,8 по ГОСТ 3262-75.
  • Подобные трубопрокаты с мерной длиной и резьбовой нарезкой Р-20×2,8-4000 по ГОСТ 3262-75.
  • Изделия такого же типа, но с цинковым слоем и немерным типом длины, оснащенные резьбой Ц-Р-20×2,8 по ГОСТ 3262-75.
  • Аналогичный тип труб с цинковым покрытием и мерной протяженностью, в которых сделана резьбовая нарезка Ц-Р-20×2,8-4000 по ГОСТ 3262-75.

Ведущие производители трубопрокатов

На территории РФ действует несколько предприятий, выпускающих надежные качественные трубопрокаты для водогазоснабжения.


Наиболее крупные производители – это:

  • Челябинский трубопрокатный завод, работающий с 1942 года. Он занимает существенную нишу в структуре рынка трубных изделий. Тут выпускают продукцию всех возможных модификаций и, по специальному заказу производят испытания изделий давлением воды в 5 МПа.
  • Первоуральский новотрубный завод, действующий еще с начала XVIII века. В его ассортиментом перечне можно насчитать около 2000 видов трубных изделий.
  • Трубный завод в Северском, который работает с 1739 года. Активный выпуск трубной продукции тут начался в 60-х годах прошлого века. В производстве внедрены новейшие современные технологии, приобретены отечественные и зарубежные лицензии и разрешительные документы на производство качественных и долговечных изделий.
  • Завод труб в Королеве, активно действующий с 2004 года. Он является одним из крупнейших поставщиков металлических изделий в Центральном регионе.
  • Магнитогорский металлургический комбинат, осуществляющий деятельность с 1932 года. Это очень крупное предприятие черной металлургии, которое не только занимается заготовкой сырья, но и самостоятельно выпускает металлические изделия.

Это далеко не весь перечень металлургических предприятий, ведь данная отрасль хорошо развита в РФ, а продукция, выпускаемая заводами, отличается хорошим качеством.

Стальные трубопрокаты пользуются большим спросом, ведь они незаменимы при строительстве масштабных проектов. Кроме того, их можно укладывать на открытой местности, чего невозможно сделать с пластиковыми аналогами.

Отметим, что не стоит покупать дешевые стальные сварные водогазопроводные трубы. В противном случае, некачественные изделия могут испортить систему, в которую их устанавливают. Комплектующих это тоже касается – качество труб и соединений должно быть одинаковым.

trubaspec.com

Сварная труба, труба стальная сварная, трубы сварные водогазопроводные,рубы сварные профильные, труба сварная прямошовная, сварные оцинкованные трубы

ООО «Регионметпром» предлагает сварную трубу высокого качества. В наличии трубы сварные водогазопроводные, трубы сварные профильные, сварные оцинкованные трубы, круглые сварные трубы. Также в наличии труба сварная ГОСТ 10704-91 (стальная прямошовная). Цены на сварные трубы выгодны для наших клиентов, поскольку мы поставляем сварную трубу с собственного склада.

Труба сварная изготавливается из штрипсов, заготовок, листов с помощью формовки или электросварки. Комплексы, которые используются на предприятиях по производству сварных труб, включают в себя оборудование для резки стальных листов на полосы и оборудование для сворачивания полос в поперечном направлении.



По типу поперечного сечения различают трубу сварную круглую и трубу сварную профильную.

В отличие от бесшовных, трубы сварные могут иметь один или два шва. Свойства, характеристики и особенности применения сварной трубы во многом зависят от способа сваривания и вида шва.



Когда трубы свариваются по поперечной оси, в итоге получается прямой шов, труба в таком случае называется прямошовной трубой.  Прямошовные сварные трубы получаются путем сварки встык из стальных листов.



Труба сварная прямошовная





Когда шов выполняется по спирали, получаются спиралешовные трубы. Изделия с прямым и спиральным швом не должны подвергаться гибке, так как целостность трубы может быть нарушена. Для изготовления спиралешовных труб используется рулонная листовая сталь. С помощью спиральных швов можно получить трубы большего диаметра из более узких стальных листов.



Труба сварная спиралешовная





Труба сварная круглая





Для усиления коррозионной стойкости  сварные трубы подвергаются обработке различными составами. Сварные трубы должны быть прочными, хорошо держать внутреннее давление, соответствовать требованиям ГОСТов или ТУ. ГОСТ 10704-91 определяет сортамент и свойства сварной прямошовной трубы. Этот ГОСТ действует в настоящее время, он пришел на смену ГОСТу 10704-76.



Сварные трубы могут изготавливаться методами как горячей, так и холодной прокатки.

Труба сварная электросварная производится на многих российских предприятиях. Известными производителями сварной трубы являются такие предприятия, как Магнитогорский металлургический комбинат (ММК) и Волжский трубный завод (ВТЗ), Северский трубный завод.



На крупных предприятиях, выпускающих трубы сварные, производство постоянно совершенствуется, вводятся в эксплуатации новые станы, внедряется более совершенное оборудование и технологии



В качестве сырья для изготовления сварной стальной трубы используются углеродистые и низколегированные стали. Марки сталей: 08- 08кп, 08-20пс, 10кп, 15-15кп, 20-20кп, ст.1-3сп, ст.1-3кп и т.д.  Сварные трубы, прошедшие цинкование, называются стальными оцинкованными трубами.



Применение сварных труб

Применение в трубопроводах и металлоконструкциях



Одно из основных применений сварной трубы – строительство трубопроводов, транспортирующих жидкие и газообразные среды, таких, как водопроводы и газопроводы. Сварные трубы широко используются в трубопроводах как промышленного, так и бытового назначения.

Кроме того, сварная труба достаточно часто применяются в металлоконструкциях. Для металлоконструкций обычно используются трубы 10...426 (мм) и стенками 1...12 (мм).



Применение в машиностроении



В машиностроительной отрасли обычно используются квадратная и круглая сварная труба. Длина труб составляет  30...63,5 (мм), толщина - 1,5...2 (мм).



Классификация труб по качественным показателям:



  • Класс А – нормируются механические параметры труб;
  • Класс Б – нормируются химический состав труб;
  • Класс В – нормируются механические параметры и химические состав;
  • Класс Д – нормируются показатели экспериментального гидродавления.

Сварная оцинкованная труба



Сварные оцинкованные трубы широко используются в системах водоснабжения, а также для устройства вентиляций и дымоходов. Значительным преимуществом оцинкованных стальных труб является отсутствие отложений на стенках.



Сварные трубы большого диаметра



Трубы сварные большого диаметра используются в нефтегазовой отрасли, для строительства магистральных трубопроводов, для трубопроводов тепловых сетей, для водопроводов и трубопроводов общего назначения.

В ООО «Регионметпром» Вы можете купить качественные сварные трубы производства ЗАО «Торговый Дом «ТМК» и других отечественных производителей.



www.regionmetprom.ru

видео-инструкция по монтажу своими руками, особенности стальных, водогазопроводных, нержавеющих изделий, производство, цена, фото

Данная продукция изготавливается на трубосварочном стане из металлической полосы, листа или ленты. Она имеет широкую сферу применения и поэтому должна отвечать разнообразным требованиям, установленным в нормативных документах. О том, для чего используются и как создаются сварные трубы по ГОСТу, вы можете прочесть ниже.

Сварные изделия

Применение сварных труб

Инженерные технологии стремительно идут вперед, но, несмотря на это, производство сварных труб по–прежнему остается востребованным. Дело в том, что в ближайшем будущем данной продукции нет замены, особенно при возведении зданий и монтаже коммуникаций.

Всего выделяют два основных вида такого товара:

  • универсальные изделия — они используются в самых различных областях для широкого круга целей;
  • узкоспециализированные – их применяют для какой-либо отдельной сферы. Чаще всего это газовая или нефтяная промышленность.

На фото — газопровод из сварных элементов

Чаще всего эти конструкции используют для следующих целей:

  • монтаж отопительных, газо- и водопроводных сетей – это касается как подземных, так и надземных коммуникаций;
  • создание технологически сложного оборудования – к примеру, это могут быть системы мелиорации, применяемые в сельском хозяйстве;
  • возведение зданий – сварные трубные конструкции применяются здесь в качестве легкой и прочной арматуры.

Использование сваренных деталей в мелиорации

Отдельно стоит упомянуть, что широкое использование нашла для себя нержавеющая сварная труба. Она незаменима для целого ряда отраслей хозяйства, таких как фармацевтическая, химическая и пищевая промышленность.

В силу своих эстетических свойств ее считают весьма привлекательной архитекторы и дизайнеры. Поэтому нержавеющие трубные изделия нередко можно увидеть среди элементов архитектуры и дизайна.

Использование трубчатых конструкций в дизайне

Преимущества сварного трубного материала

Трубопрокат, созданный с помощью сварки, имеет весомые достоинства.

Опишем их подробно:

  1. Экономичность — современные технологии позволяют создавать максимально прочные сварные соединения. Благодаря им труба, созданная с помощью сварки, ничуть не уступает цельнометаллическим образцам. Это позволяет ставить ее там, где ранее могла применяться лишь бесшовная продукция. Это приводит к хорошей экономии, поскольку цена сборных изделий значительно ниже, чем у их литых аналогов;
  2. Меньший вес – сварные конструкции по сравнению с цельнометаллическими образцами имеют более тонкие стенки, что заметно снижает вес изделия. Благодаря этому упрощается процесс перевозки и последующей установки элементов. Ведь это требует меньшего участия техники и людей;
  3. Меньшая величина отклонений по толщине – это объясняется тем, что сварная продукция создается из листовой стали, которая является однородной по всей своей длине. Точность форм облегчает задачу по монтажу сварного изделия.

Виды сварных труб и ГОСТы на них

Выделяют три основных разновидности таких изделий:

  1. конструкционные;
  2. трубопроводные;
  3. магистральные трубы.

Их краткая характеристика представлена в виде таблицы.

Вид трубыХарактеристика
КонструкционныеИзготавливаются в соответствии с требованиями ГОСТ №10704-91, а также ГОСТ №10705-80, за исключением показателей по гидроиспытаниям. Они в данном случае не важны, поскольку этот вид продукции не используется для транспортировки жидкостей и газов. Сварная электросварная труба по ГОСТу 10704 91 изготавливается из стали марок Ст2, Ст3 или же Ст10, Ст20.
ТрубопроводныеВ отличие от предыдущего вида, для этих изделий крайне важным является соответствие показателям по гидравлическому давлению. Ведь именно эта продукция используется для создания трубопроводов, по которым перемещаются различные жидкости и газы. Поэтому ее проверяют при давлении от 30 до 60 кгс/см2. В зависимости от требуемой прочности изготавливают данные товары из стали марок Ст2, Ст3, либо Ст10, Ст20.
МагистральныеТрубы, предназначенные для магистральных газо- и нефтепроводов создаются в соответствии с ГОСТ 2095-85. Они имеют диаметр от 159 и более миллиметров. Их в обязательном порядке подвергают гидравлическим испытаниям по ГОСТ №3845-75. Используемые марки стали – Ст10, Ст20, а также 09Г2С и 17Г1С.

Совет!
Предпочтительнее приобретать товар, изготовленный из стали Ст10 и Ст20, поскольку именно эти марки материала являются наиболее качественными.

Технологии изготовления сварных труб

Сегодня существует целый ряд технологий, по которым изготавливают сварные трубные изделия.

Самыми распространенными являются следующие методы:

  • печная сварка;
  • электрическая сварка;
  • сварка в защитном газе.

Рассмотрим их по очереди.

Печная сварка

Печная обработка

В этой технологии используются специальная заготовка для сварных труб – штрипс. Так называют стальные полосы, из которых изготавливается конечная продукция.

Ее создание происходит следующим образом:

  1. Штрипса поступает в печь туннельного типа и набирает там температуру около 1300°C;
  2. Сразу после выхода из печи боковые части штрипсы обдуваются воздухом, благодаря чему они прогреваются до 1400°C и очищаются от окалины, что повышает качество будущего шва;
  3. Далее, заготовка пропускается через формовочно-сварочный стан. Он придает заготовке нужную форму;
  4. Происходит повторная обдувка воздухом, после чего производится сваривание кромок штрипсы под действием высокой температуры и давления;
  5. Заключительным этапом работы является повторное протягивание изделие сквозь печь и формовочные валики. Это делает полученный шов более прочным.

Электросварка

Вышеупомянутый ГОСТ на стальные сварные водогазопроводные трубы под номером 10704-91 регламентирует характеристики электросварных изделий, которые являются самыми распространенными. Это объясняется тем, что электросварка позволяет создавать тонкостенную продукцию, имеющую большой диаметр и хорошее качество шва.

Обратите внимание!
Существует несколько разновидностей такого соединения, но наиболее используемой является сварка под флюсом.

Остановимся на ней подробнее.

Схема электросварки

Получить общее представление о данной технологии вам поможет следующая инструкция по созданию электросварных трубных изделий:

  1. Вначале холодные листы из стали проходят формовку на прокатных станах. В результате получаются трубные заготовки;
  2. При помощи электродуговой сварки, кромки заготовок скрепляются друг с другом. В результате, получается прямой или спиралевидный шов;
  3. Изделие охлаждается водой и поступает в калибровочный стан. Он позволяет добиться одинакового диаметра на всем протяжении трубы;
  4. Осуществляется проверка швов полученного изделия. Вначале визуально, затем с использованием ультразвука. Затем проводятся гидроиспытания, позволяющие определить, выдержит ли труба высокое внутреннее давление. Завершается проверка повторным использованием ультразвука, после чего готовая продукция поступает к потребителям, которые будут своими руками осуществлять ее монтаж.

Следует отметить, что для создания прямошовного трубопроката различного диаметра используется валковая формовка. Если нужно произвести полуцилиндры или круглые заготовки большого диаметра применяется прессовая формовка. Спиралешовные конструкции изготавливаются на валково-оправочных или втулочных станах.

Спиральное сваривание

Сварка в защитном газе

Данный метод применяется при создании трубопроката из нержавеющей, а также высоколегированной стали. Он позволяет получить более надежный шов благодаря использованию защитных газов. Таковыми являются аргон, гелий, а также углекислый газ.

Их применение позволяет объединить в одной технологии достоинства электрической и газовой сварки. Находясь в сварочной ванне, защитный газ вытесняет из ее полости атмосферный воздух.

Соединение металла в защитном газе

В результате, повышается качество образуемых швов. Они становятся равномерными и прочными. Для проведения такой работы используются специальные вольфрамовые электроды. Минусом данного процесса является более высокая по сравнению с иными технологиями стоимость сварного шва трубы.

Вывод

Сварные трубопроводы применяются при создании различных инженерных сетей, сложных технологических систем и строительстве зданий. По сравнению с цельнометаллическими аналогами они имеют меньший вес, более доступную цену и менее значительные отклонения по толщине.

Классифицировать сварной трубопрокат можно по различным критериям, но наиболее общим является его разделение по назначению. В соответствии с этим выделяют конструкционные, трубопроводные и магистральные изделия. Первые из них используются в строительстве, вторые – при создании инженерных сетей и технологических систем, третьи – в газо- и нефтепроводах.

При производстве сварного проката используются технологии печной сварки, электросварки, а также применяется проведение сварочных работ в защитном газе. Самым распространенным является первый способ, поскольку он наименее затратен и позволяет создавать тонкостенную продукцию.

Наиболее прочное соединение обеспечивает сварка в защитном газе, он вместе с тем, она является наиболее затратным методом. Дополнительные сведения по этой теме вы сможете узнать, посмотрев видео в этой статье.

gidroguru.com

Сварная стальная труба — с русского

См. также в других словарях:

  • сварная стальная труба — Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки. [ГОСТ 28548 90] Тематики трубы стальные EN welded steel tube DE geschweißtes Stahlrohr FR tube soudé en acier …   Справочник технического переводчика

  • сварная стальная труба — ГОСТ 28548 90 Сварная стальная труба Deutsch: Geschweißtes Stahlrohr English: Welded steel tube Français: Tube soudé en acier Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки все термины стандарта см. ГОСТ… …   Металлургия. Терминология ГОСТ

  • Сварная стальная труба — 14. Сварная стальная труба Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки Источник: ГОСТ 28548 90: Трубы стальные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • сварная стальная труба — стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки. (Смотри: ГОСТ 28548 90. Трубы стальные. Термины и определения.) Источник: Дом: Строительная терминология , М.: Бук пресс, 2006 …   Строительный словарь

  • стальная труба печной сварки — ГОСТ 28548 90 Стальная труба печной сварки Deutsch: Stumpfgeschweißtes Stahlrohr English: Furnace pressure welded steel tube Français: Tube en acier soudé par pression à chaud Стальная труба, изготовленная из разогретых штрипсов путем формовки и… …   Металлургия. Терминология ГОСТ

  • ТРУБА СВАРНАЯ СТАЛЬНАЯ — [welded steel tube] стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки …   Металлургический словарь

  • электросварная стальная труба — сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки. (Смотри: ГОСТ 28548 90. Трубы стальные. Термины и определения.) Источник: Дом: Строительная терминология , М.: Бук пресс, 2006 …   Строительный словарь

  • электросварная стальная труба — ГОСТ 28548 90 Электросварная стальная труба Deutsch: Electrisch geschweißtes Stahlrohr English: Electric welded steel tube Français: Tube en acier à soudure électrique Сварная стальная труба, изготовленная из штрипсов или листового проката путем… …   Металлургия. Терминология ГОСТ

  • электросварная стальная труба — Сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки. [ГОСТ 28548 90] Тематики трубы стальные EN electric welded steel tube DE electrisch geschweißtes Stahlrohr FR tube en acier à soudure… …   Справочник технического переводчика

  • Электросварная стальная труба — 15. Электросварная стальная труба Сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки Источник: ГОСТ 28548 90: Трубы стальные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • горячедеформированная прямошовная электросварная стальная труба — ГОСТ 28548 90 Горячедеформированная прямошовная электросварная стальная труба Deutsch: Elektrisch geschweißtes Stahlrohr mit gerader Naht, warmreduziert English: Hot worked electric line welded steel tube Français: Tube en acier deformé à chaud à …   Металлургия. Терминология ГОСТ

translate.academic.ru

сварная стальная труба - это... Что такое сварная стальная труба?


сварная стальная труба
  1. tube soudé en acier



сварная стальная труба
Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки.
[ГОСТ 28548-90]

Тематики

  • трубы стальные

EN

DE

FR

Русско-французский словарь нормативно-технической терминологии. academic.ru. 2015.

  • сварная конструкция
  • сварная точка

Смотреть что такое "сварная стальная труба" в других словарях:

  • сварная стальная труба — Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки. [ГОСТ 28548 90] Тематики трубы стальные EN welded steel tube DE geschweißtes Stahlrohr FR tube soudé en acier …   Справочник технического переводчика

  • сварная стальная труба — ГОСТ 28548 90 Сварная стальная труба Deutsch: Geschweißtes Stahlrohr English: Welded steel tube Français: Tube soudé en acier Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки все термины стандарта см. ГОСТ… …   Металлургия. Терминология ГОСТ

  • Сварная стальная труба — 14. Сварная стальная труба Стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки Источник: ГОСТ 28548 90: Трубы стальные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • сварная стальная труба — стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки. (Смотри: ГОСТ 28548 90. Трубы стальные. Термины и определения.) Источник: Дом: Строительная терминология , М.: Бук пресс, 2006 …   Строительный словарь

  • стальная труба печной сварки — ГОСТ 28548 90 Стальная труба печной сварки Deutsch: Stumpfgeschweißtes Stahlrohr English: Furnace pressure welded steel tube Français: Tube en acier soudé par pression à chaud Стальная труба, изготовленная из разогретых штрипсов путем формовки и… …   Металлургия. Терминология ГОСТ

  • ТРУБА СВАРНАЯ СТАЛЬНАЯ — [welded steel tube] стальная труба, изготовленная из штрипсов или листового проката путем формовки и сварки …   Металлургический словарь

  • электросварная стальная труба — сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки. (Смотри: ГОСТ 28548 90. Трубы стальные. Термины и определения.) Источник: Дом: Строительная терминология , М.: Бук пресс, 2006 …   Строительный словарь

  • электросварная стальная труба — ГОСТ 28548 90 Электросварная стальная труба Deutsch: Electrisch geschweißtes Stahlrohr English: Electric welded steel tube Français: Tube en acier à soudure électrique Сварная стальная труба, изготовленная из штрипсов или листового проката путем… …   Металлургия. Терминология ГОСТ

  • электросварная стальная труба — Сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки. [ГОСТ 28548 90] Тематики трубы стальные EN electric welded steel tube DE electrisch geschweißtes Stahlrohr FR tube en acier à soudure… …   Справочник технического переводчика

  • Электросварная стальная труба — 15. Электросварная стальная труба Сварная стальная труба, изготовленная из штрипсов или листового проката путем формовки и электросварки Источник: ГОСТ 28548 90: Трубы стальные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • горячедеформированная прямошовная электросварная стальная труба — ГОСТ 28548 90 Горячедеформированная прямошовная электросварная стальная труба Deutsch: Elektrisch geschweißtes Stahlrohr mit gerader Naht, warmreduziert English: Hot worked electric line welded steel tube Français: Tube en acier deformé à chaud à …   Металлургия. Терминология ГОСТ

normative_ru_fr.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
