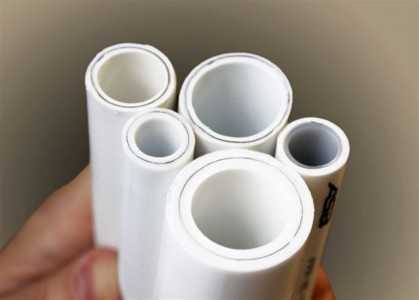

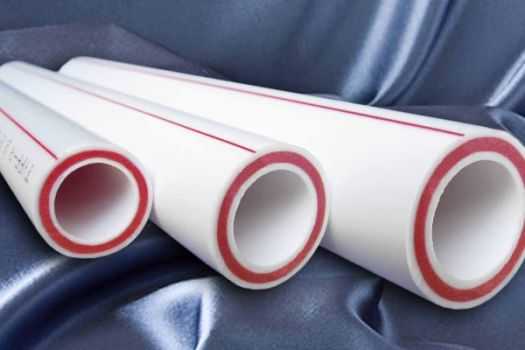

Труба пластиковая - диаметры (таблица), цена большого размера

Пластиковая труба обладает максимально высокими антикоррозионными свойствами и долговечностью и используется при укладке систем холодного и горячего водоснабжения, канализации и транспортировки химических сред.



Для проведения более точных расчетов, учитывается толщина стенок:



.

Основные параметры полимерных труб



При расчетах размера труб учитывается:



  • Рабочее давление, позволяющие классифицировать конструкции на: вакуумные (разряженные), безнапорные с самотечной транспортировкой жидкости и напорные, эксплуатирующиеся под давлением.
  • Тип монтажа - открытый или закрытый. Внутренние конструкции служат для укладки в помещениях и отличаются меньшим параметром, относительно внешних систем. Внешние трубопроводные магистрали прокладывают под землей или на ее поверхности. При подземной прокладке используются специальные каналы, желоба и туннели или монтаж производится без них.
  • Назначение. Различают бытовые, промышленные и муниципальные системы с разным типом соединения: разъемным и неразъемным.
  • Радиус сгиба. Гибкие магистрали подвергаются изгибу под радиусом, не превышающим 10 внешних поперечных сечений. Гибкие трубы характеризуются радиусом сгиба в 20-125 D, а жесткие имеют радиус в 300 внешних диаметров и выше.





Широко пользуется спросом напорные и самотечные конструкции из ПВХ и ПП, спиральные ПЭ трубы, гофриротрубы на основе двухслойного или многослойного состава. На параметры труб влияет наличие армирования.

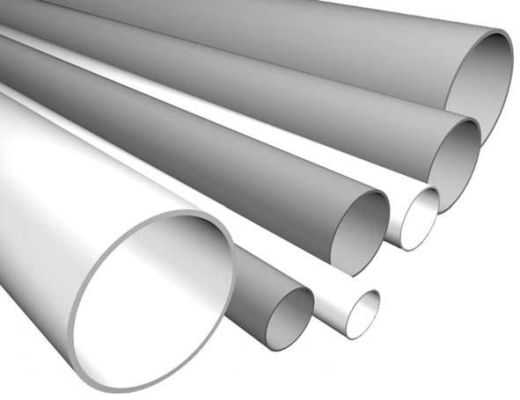

Безнапорные ПВХ трубы



ПВХ трубы применяются для укладки наружных безнапорных водосточных систем с предельным давлением в 1,6 атмосфер и температурой в 0-45°С. Производят однослойные и многокомпонентные ПВХ конструкции, соответствующие классу жесткости 2 кН/м2 - 8 кН/м2.



Протяженность проката составляет 50 - 600 см. Герметичные показатели достигаются за счет монтажа в раструб с резиновым уплотнителем. Маркировка конструкций включает:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину стенок.
  • Кольцевой показатель жесткости SN.
  • Сечение стенок en.





Напорные системы



Напорные системы применяются при использовании водопроводных магистралей под давлением. Раструбная стыковка обеспечивается без использования сварки. Это позволяет обеспечить быстрый и экономичный монтаж. Стандартные параметры маркировки определяют:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину полимера.
  • Серия S.
  • Напряжение.
  • Сечение материала en.

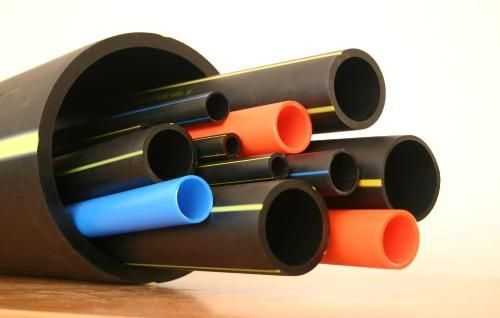

ПЭ трубы с высокими показателями плотности



Напорные ПЭ магистрали служат для внешней прокладки труб, транспортирующих жидкость и газ. Для производства конструкций служит ПЭ низкого давления с высокой плотностью (менее популярный вариант ПЭ-63, стандартный ПЭ-80 и более мощный ПЭ-100).



Каждая марка характеризуется своими особенностями:



  • ПЭ 63 - линейный гомополимер, включающий молекулы этилена. Обладает высокой кратковременной прочностью, но при длительной эксплуатации приводит к растрескиванию и разрушению. Параметр MRS отображает продолжительность сохранения прочностных характеристик при давлении 6,3 МПа.
  • ПЭ 80 применяются для обустройства трубы диаметром до 90 мм, способной выдержать большой уровень давления на стенки.
  • При укладке масштабных водопроводных магистралей, с целью экономии сырья и материалов используется продукция ПЭ 100 большого диаметра.





Классификация систем производится по основным характеристикам:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину стенок.
  • Серия S.
  • Напряжение.
  • Сечение стенок en.

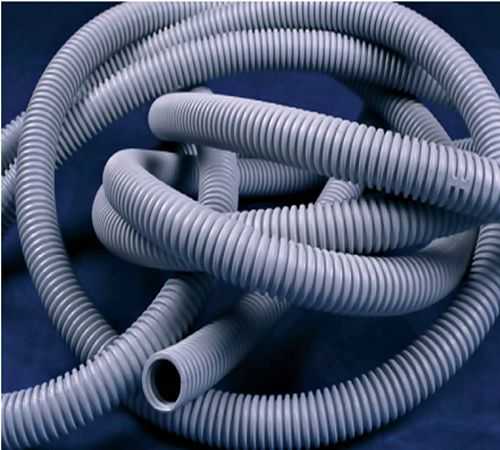

Гофротрубы с армированием и без



Гофриротрубы производятся по технологии коэкструзии, внутренняя поверхность изделий представлена гладким ПП слоем и внешняя выполняется в виде гофры. Эти конструкции служат для монтажа водосточных систем большого сечения, глубина их размещения достигает до 15 м. Полимерный состав отличается высокими показателями стойкости к агрессивным средам и рассчитан на транспортировку сред в пределах температурного режима 0 - 40ºС.



Армированные конструкции т дополняются стальными включениями для достижения заданных пределов жесткости 8 - 25 кН/мм2. Стыковка изделий обеспечивается посредством специальной муфты (усаживаемой под воздействием высокой температуры) с дальнейшей проваркой ручным экструдером. Поперечное сечение варьирует в пределах 16 -120 см при номинальной протяженности 65 и 130 см.





Маркировка изделий означает:



  • Внешнее сечение dn.
  • Условную проходимость di.
  • Ширину профильных элементов l i.
  • Сечение стенок en.



Сравнительные характеристики

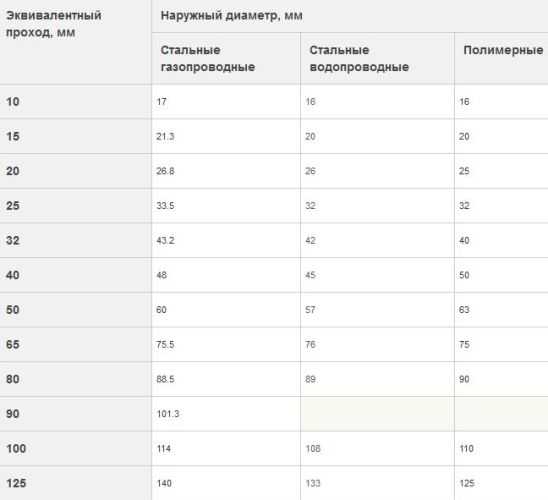

Для сравнения с металлоконструкциями, ниже приведены параметры ПП труб:





Расчетные показатели



Маркировка пластиковых труб указывает только на внешние диаметры. Для подборки внутреннего сечения достаточно произвести элементарные подсчеты с исходными параметрами:



  • Скорость транспортировки жидких сред по трубопроводу.
  • Водопотребление.



Для расчета водоснабжения жилого помещения служит расчетная формула:





Сечение водопроводных систем на практике принимается за 2 см. В многоэтажных помещениях используются следующие параметры:



  • для стояков в пятиэтажных домах Ø25 мм;
  • для внутренней разводки – 20 мм;
  • для стояков многоэтажных домов 32 мм.

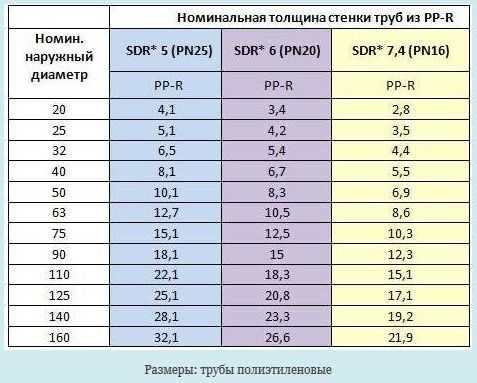

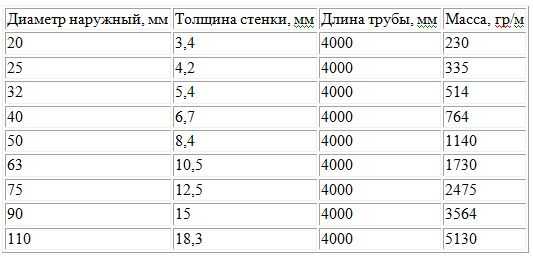

ПП трубы – размеры, таблица



ПП трубы с большим сечением применяются для подвода водоснабжения, отопительных и канализационных систем к жилым и промышленным помещениям, отдельным микрорайонам. Так, водопроводные трубы сечением от 50 см служат для подачи холодной питьевой воды от накопительных резервуаров к районам мегаполиса. ПП трубы не применяются для транспортировки теплоносителя из-за размягчения конструкций под воздействием высоких температур.

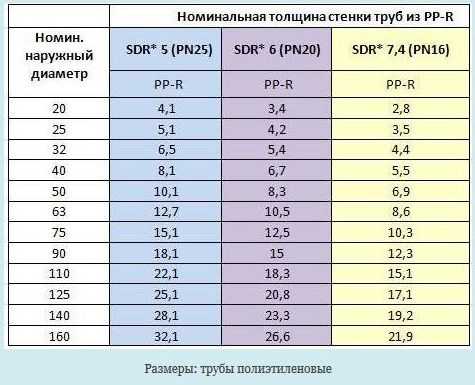

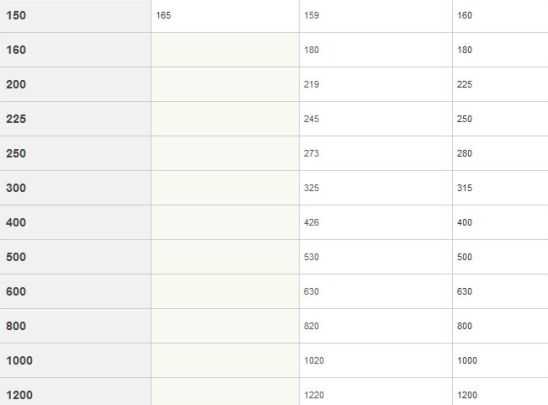

В таблице приведен обзор диаметров стандартных моделей.





В промышленности (для вентиляции и канализации) используются трубы сечением от Ø400 мм.





Давление труб



Полимерные трубы представлены обширным ассортиментом:



  • N10 (РN10) – напряжение до 10 атм., сечение стенок 1,9 - 10 мм. Служат для монтажа системы «теплый пол», транспортировки холодной воды с предельной температурной границей в +45 град. Поперечное сечение варьирует в пределах: внешнее – 2…11 см, внутреннее – 1,6…9 см.
  • PN16 – реже применяемый тип конструкций, характеризующийся давлением на стенку 1,6 МПа. Используется при нагреве до +60 гр.
  • N20 (РN20) – выдерживают давление в 20 атм. Толщина материала 16…18,4 мм. Наиболее популярная модель для обустройства отопительной и водной магистрали с предельным нагревом жидкости до 80 гр. Внешний диаметр конструкций варьирует в диапазоне 1,6…11 см, внутренний – 10,6…73,2 мм.
  • N25 (РN25) – ПП конструкции с рабочим давлением 2,5 МПа и включением алюминиевой прослойки. Успешно справляются с возложенными на них задачами при обустройстве отопительных и водопроводных систем. Предельный нагрев жидкости +95 гр. Многокомпонентная структура способствует высокой стойкости к механическому и тепловому воздействию. Внутреннее поперечное сечение заданно диапазоном 13,2…50 мм, внешнее – 21,2…77,9 мм.





Состав сырья



В зависимости от используемых добавок, различают следующие типы труб:



  • PPR - в производстве используется рандом сополимер кристаллизированный. Выдерживают диапазон температур от 170 до +1400С. Параметры: 16...110 мм.
  • PPH. Производятся на основе модификаторов (антистатиков и антипиренов), придающих высокие механические свойства. Выпуск продукции производится в больших размерах, но низкий диапазон температур позволяет проводить их эксплуатацию лишь в технических целях.
  • PPB (блок-сополимер). Благодаря молекулярной структуре, материал отличается высокой ударопрочностью и используется для системы «теплый пол».
  • PPs (полифенилсульфид). Характеризуется максимальными показателями стойкости к износу и нагреву, и выпускается диаметром 20…1200 мм. Хорошо используется в вентиляционной, горячей и холодной системе.





SDR пластиковых труб



Важным параметром, характеризующим ПЭ трубы, выступает стандартное соотношение внешнего диаметра (номинального) относительно номинальному сечению стенок:





При увеличенном показателе SDR толщина стенок становится меньше и наоборот. Для определения номинального сечения стенок ПЭ используется следующая формула:





SDR определяется серией ПЭ труб (S):





где S – параметры ПЭ продукции, подобранные по ГОСТ 8032 из столбца R10 и соответствующие 2.5 - 16.



В стенках труб образуется давление, преувеличивающее внешнее напряжение (MOP). Максимальное напряжение указывается производителем с учетом эксплуатации 50 лет. Для вычислений используется расчетная формула:





где MRS – прочность ПЭ;



С – коэффициент уплотнителя труб (запас прочности), определяемый условиями прокладки трубопровода и принимающий разные показатели (1,25 – для водопровода, 2 ÷ 3,15 – для газовой трубы).





Каталог с ценами





Видео



aqua-tehnik.ru

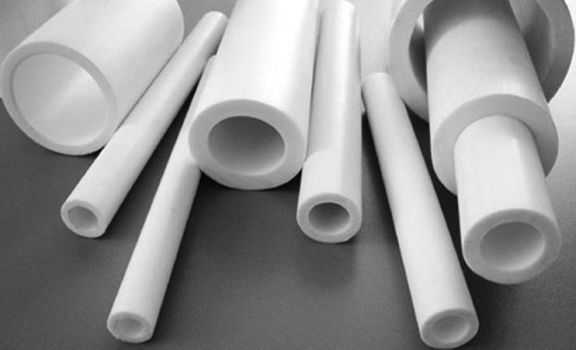

Пластиковые трубы для водоснабжения - цены и характеристики

Пластиковые трубы идеальны для водоснабжения, в проектировании надежных и долговечных инженерно-коммунальных систем, для достижения максимального уровня комфорта внутри помещения при минимальных затратах на монтажные работы. Различают несколько типов материала (армированного и однородного):



  • Полиэтилена.
  • Полипропилена.
  • Поливинилхлорида.
  • Металлопластика.

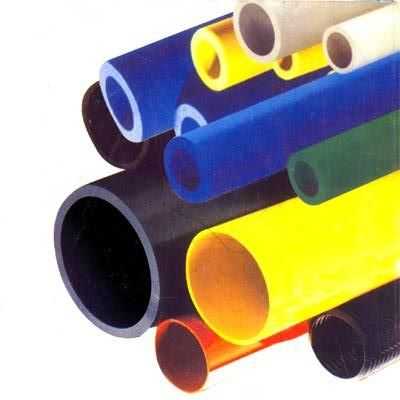

Добавление красителей позволяет узнать практическое назначение конструкций. Так, наличие синего окраса или полосы свидетельствует о применении труб для подачи холодной воды. Белые конструкции служат для холодной и отопительной магистрали. Красные изделия предназначены для обогрева пола, желтые - для газопровода.





Классификация труб по назначению



Исходя от уровня полимеризации — давления и температурного режима — образуются разные типы материала:



  • Продуктов, изготовленных под высоким давлением — ПЭВД.
  • Под средним напряжением — ПЭСД.
  • Под низким напряжением — ПЭНД.



Маркировки изделий определяют наличие добавок:



  • Полиэтиленовых — ПЭ.
  • Сшитого ПЭ — ПЭС.
  • Полипропилена — ПП.
  • ПП с армированием из алюминия или стекловолокна — ПП-арм.
  • Поливинилхлорида — ПВХ.
  • ПВХ с добавлением хлора — ХПВХ.
  • Металлопластика — МП.





Трубы ПВХ



Конструкции отличаются высокими показателями прочности и термостойкости. Они хорошо выдерживают низкий диапазон температур и используются для напорных систем в промышленной отрасли — бассейнах, аквапарках, химической и энергетической сфере. Наличие хлорида исключает возможность использования конструкций в бытовых целях. Сварка производится посредством специальных химсоставов.





Сортамент



Параметры и рабочее давление ПВХ труб определяет ДСТУ Б В.2.7-141:2007. Маркировка изделий позволяет выбрать конструкцию в соответствии с условиями эксплуатации, рекомендуемыми производителем.



Обычно маркировка включает название производителя, номер стандарта, указывается материал, используемый для изготовления конструкции. Сечение изделий приводится с минимальной толщиной стенок (от 10 до 1200 мм). Маркировка также позволяет узнать номинальное давление, исчисляемое в барах (кгс/см2) и обозначаемое, как PN. Этот параметр приводится с учетом постоянного давления воды при температурном режиме +20 гр., предусмотренного для эксплуатации труб на протяжении 50 лет.





Если трубы предназначены для отопительной системы, указывается допустимое сочетание температурного режима и давления, что позволяет избежать аварийных ситуаций. Маркировка включает дату выпуска и номер партии. Буквенный индекс свидетельствует о происхождении сырья.



Предел температурных режимов для ПВХ - до 60 °C, а для ХПВХ - до 82°C. Параметры и вес ПВХ (PVC) и ХПВХ (CPVC) труб приведены в таблице.





Стоимость труб ПВХ

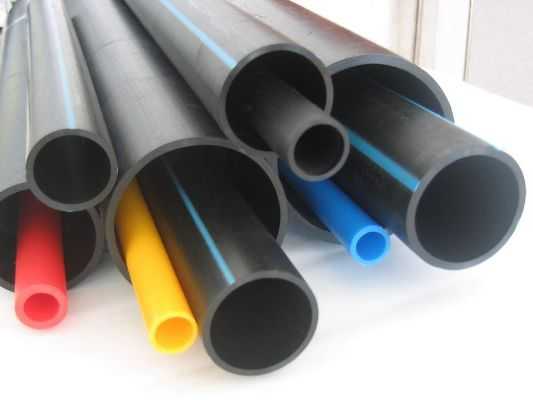

Трубы ПЭ



Напорные конструкции используются для открытых и закрытых систем. Рабочее давление - 6 атм. для класса «С» (среднего) и 10 атм. для класса «Т» (тяжелого).





Марки ПЭ труб



Весь ассортимент ПЭ конструкций классифицируется по типу используемого сырья:



  1. ПЭ 63 - линейный гомополимер, представленный молекулами этилена. Не трескается и не разрушается. Продолжительность сохранения прочностных характеристик (MRS) рассчитывается при рабочем давлении в 6,3 МПа. При длительном использовании ПЭ теряет свои свойства.
  2. ПЭ 80. Материал, рассчитанный на большое рабочее давление транспортируемой жидкости. Если требуется водопровод с небольшим сечением (до 90 мм), правильным выбором станет трубопровод ПЭ 80.
  3. Для подачи холодной воды используются трубы с большим диаметром типа ПЭ 100.



Ниже приведены сравнительные характеристики труб разных марок:





Размеры ПЭ труб



ПЭ трубы выпускаются в диапазоне диаметров 20 - 1200 мм, рабочее давление – 5-16 атм. Протяженность изделий зависит от их сечения:



  • Если диаметр варьирует в пределах 20-110 мм, длина равна 50 м.
  • Конструкции в 110 мм характеризуются длиной в 12 м.

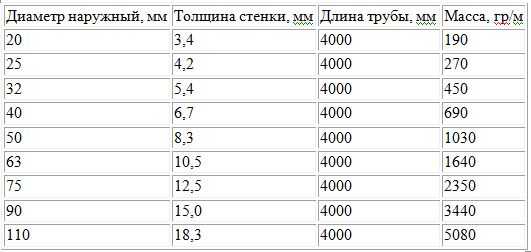

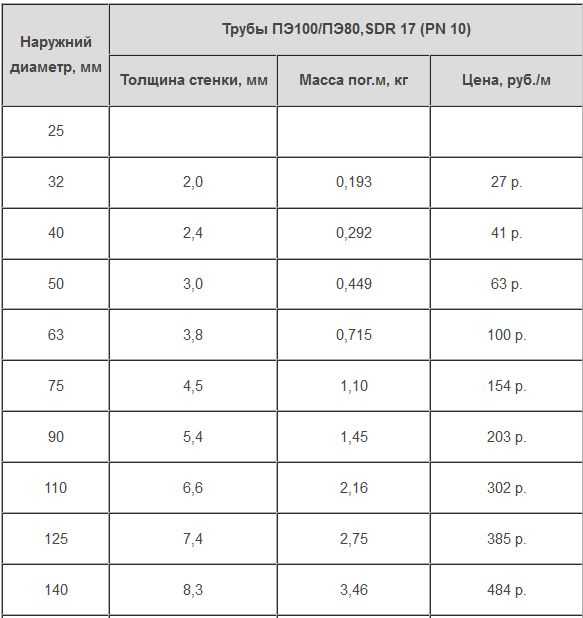

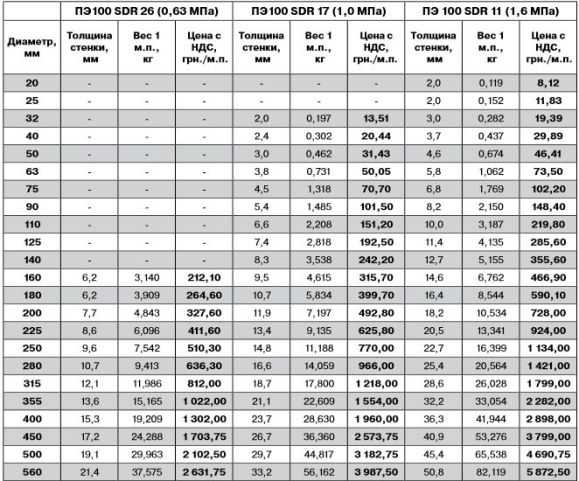

Ниже приведена линейка зависимости сечения труб от толщины стенок:





Стоимость труб ПЭ

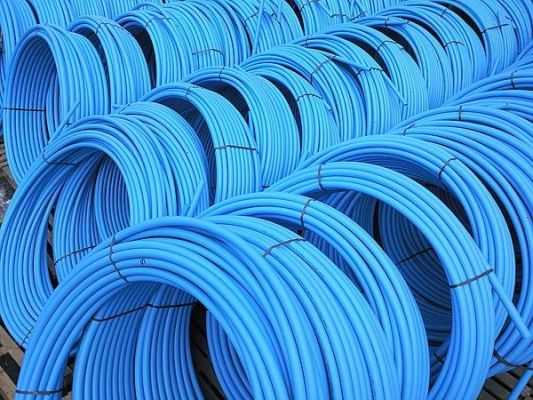

Трубы ПНД



Широко востребованная и недорогая продукция из полиэтилена - идеальный вариант для решения инженерно-коммуникационных задач. Она характеризуется антикоррозийными свойствами, длительным сроком службы и простой укладкой. Эксплуатация труб проводится на глубине или в изолированной среде, снижающей риск воздействия низкотемпературных режимов. Укладка магистралей требует дополнительных затрат на дорогостоящие фитинги.





Цены на трубы ПНД





Трубы ПЭС



Применяются для обогрева (поперечно сшитого ПЭ) и подачи холодного водоснабжения, прокладки теплого пола и обустройства систем снеготаяния. Монтаж производится обжимными фитингами. На этапах производства конструкции подлежат обработке под высоким давлением, что позволяет их молекулам образовывать более прочную связь. Окончательная обработка сшивкой:



  • Пероксидной РЕХа.
  • Силановой РЕХb.
  • Потоком электронов в электромагнитном поле - РЕХс.
  • Азотным воздействием РЕХd.





Трубы МП



Оптимальное решение для самостоятельного монтажа в бытовой сфере:



  • Имеют высокий порог нагрева (до 900С).
  • Трубы предусмотрены для эксплуатации в суровых погодных условиях.
  • Пластичны.



К отрицательным моментам относится низкая устойчивость к внешним деформациям, ударам и большому радиусу изгиба. Фитинги не переносят резких температурных перепадов и могут ослабляться. Стоимость изделий определяется следующими техническими параметрами:



  • Максимальным давлением и температурным режимом, определяющим практическое назначение конструкций.
  • Толщины стенок, их слоистости.
  • Метрических данных: с увеличением диаметр, повышается уровень и скорость транспортировки жидкости.





Конструктивно трубы представлены пятислойными изделиями:



  • Из сшитого ПЭ (REX или PE-RT).
  • Клея для придания плотности соединения пластмассового и металлического слоя.
  • Сваренной внахлест алюминиевой трубы.
  • Прослойки клея.
  • Сшитого ПЭ.



Стоимость труб МП

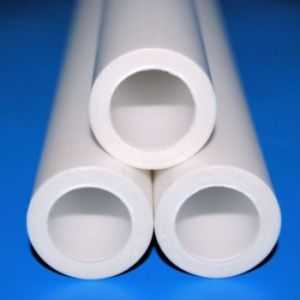

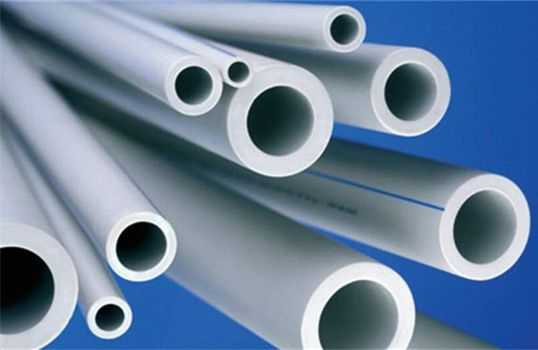

Трубы ПП



Эффективно применяются для подвода питьевой воды, благодаря высоким показателям прочности и многослойному составу материала, устойчивости к температурным перепадам и антикоррозионным свойствам. Если конструкции выдерживают до 1200С, фитинги имеют температурные ограничения — 75−900С. При укладке необходимо знать о дополнительных особенностях:



  • Монтаж систем обеспечивается методом диффузионной сварки с помощью фитингов. Использование сварочного аппарата исключает возможность дальнейшего разбора конструкций.
  • Допускается соединение с металлическими трубами и армирующими элементами посредством переходов на резьбовые или фланцевые соединения.
  • Для ГВС и обогрева служит теплостойкий тип ПП — рандом сополимер (обозначенный в маркировке ПП тип 3 или PP Type 3).
  • На все трубы и фитинги ПП, контактируемые с питьевой водой, распространяются стандарты российские, бельгийские, немецкие, британские, итальянские, испанские и американские стандарты.
  • Изделия плохо гнутся.
  • Рекомендуемая температура для монтажа - не ниже + 50С.





Классификация ПП труб



Исходя из технических характеристик, все трубы можно разделить на следующие категории:



  • PN 10 — тонкостенные конструкции, применяемые для подачи холодной воды (до +20 гр.) и тёплого пола (до +45 гр.), предельное давление 10 атм.
  • PN 16 — для водопроводных и отопительных магистралей (до +60 гр.), допустимое давление 16 атм.
  • PN 20 — для горячей воды (до +80 гр.), предельное давление 20 атм.
  • PN 25 — трубы с алюминиевым армированием для горячей воды и центральной отопительной системы (до +95 гр.), предельное давление 25 атм.



Трубы PN10





Облегченный тип конструкций, характеризующийся менее затратным монтажом.

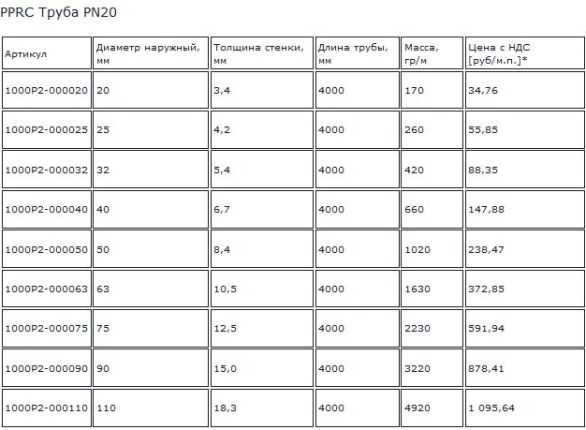

Серия PN20





Хорошо используется в бытовой и промышленной сфере. Выпускаются в белом и сером цвете. Монтаж производится раструбным способом с помощью сварочного оборудования. Сырьем для изготовления выступает PPRC.





Трубы ППР со стекловолокном PN25





Используются для прокладки частных и городских магистралей, транспортировки химических сред. В состав конструкций входят три слоя, где внутренняя и внешняя прослойка представлена ПП марки «Рандом сополимер PPRC», а средняя (армированная) - смесь стекловолокна и ПП. Армированные контуры не требуют зачистки при сварке с фитингами. Предельное давление 25 атм., допустимый нагрев 95оС.

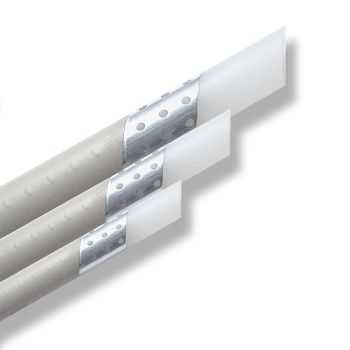

PN 25 - трубы с алюминиевым армированием





ПП конструкции SPK ALLUMINIUM PN 25 служат для укладки в отопительных системах, подачи горячей и холодной воды. Размещение алюминиевой фольги производится полипропиленовыми прослойками. Монтаж труб производится без зачистки, что обеспечивает скорость и простоту монтажа, в отличие от внешнего армирования алюминием.



Допустимое давление 25 атм., максимальный нагрев перемещаемой жидкости 95оС. Трубы выпускаются в белом цвете и отличаются низкими показателями линейного расширения.





ПП трубы PN20, требующие зачистки





Используются в быту и промышленности. К отрицательным моментам относится необходимость в удалении армирующего алюминиевого слоя перед сваркой с помощью зачистного инструмента. Трубопровод в внешним (классическим) армированием считается максимально крепким и характеризуется минимальным линейным расширением. Максимальное сечение изделий - 110 мм.



Рабочее давление 20 атм., допустимый нагрев до 95оС, алюминиевая прослойка имеет толщину 0,15мм.





Ориентировочные цены:





PN25 - трубы с армированием, требующие зачистки



Служит для прокладки всех типах систем. Для проведения сварочных работ требуется удаление армирующего алюминиевого слоя с помощью зачистного инструмента.

В качестве сырья используется ПП марки PPRC, рассчитанный на давление 25 атм., нагрев до 95оС.





Примерные цены:





Условия монтажа



Соединение и укладка труб зависит от типа используемого оборудования:



  • Сварочное соединение. Используется для стыковки изделий с равным сечением: при нагреве соединяемых торцовых элементов, производится сжатие посредством специальными прессингами — электро-, ручными и зарядными.

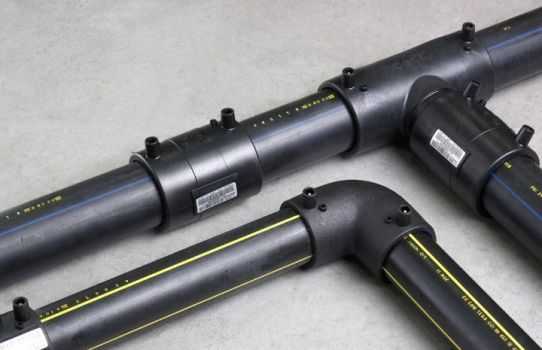

  • Сварочное соединение с применением муфт и электроспирали. Резистивные компоненты подвергаются нагреву и расплавляют концы магистралей, способствуя герметичной спайке. Автоматическая настройка аппаратуры для соединения с программированием точных параметров материала, сечения труб и толщины стенок позволяет получить качественную стыковку изделий.
  • Фланцевое соединение. Успешное решение для дальнейшего разъема труб: к их окончаниям приваривают фитинги, скрепляемые между собой резьбовыми соединениями и резиновыми уплотнителями.
  • Компрессионный метод. Для стыковки элементов используются компрессионные фитинги — полимерные и бронзовые детали, фиксируемые на концах труб и соединяемые между собой.





От чего зависит стоимость полимерных труб?



Цены отечественных и зарубежных производителей варьируют в диапазоне 1 - 8 $ за 1 м, аналогично фитингам. Продукция немецкого и итальянского производства отличается повышенной стоимостью, относительно турецких и российских изделий. Монтаж конструкций варьирует в пределах 50 - 120 $ за одну водопроводную систему — санузел, душевую или кухню.



Видео



aqua-tehnik.ru

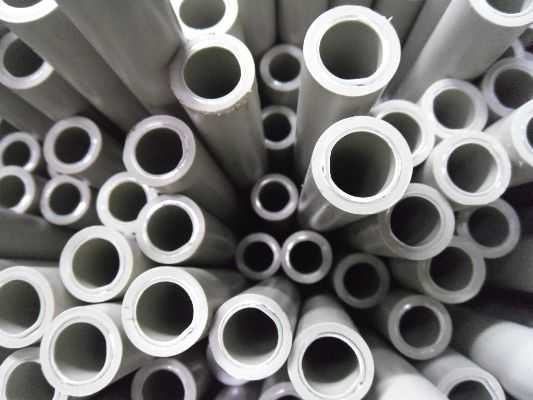

Диаметры и размеры пластиковых труб

Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.

При этом многие еще не знают, какие бывают типоразмеры пластиковых труб и все их остальные параметры.

Размеры пластиковых труб

Самые распространенными из всей этой категории труб считаются трубы, изготовленные из полиэтилена и поливинилхлорида.

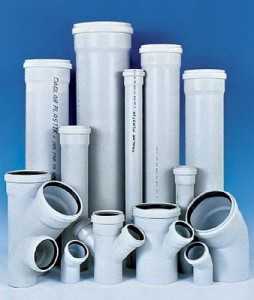

Примеры пластиковых труб для систем канализации

ПВХ трубы отличаются следующими характеристиками:

  • типоразмеры – от 16 и до 630 мм;
  • классы давления PN 6, PN 10 и PN 16;
  • удельная теплоемкость – 1,0 Дж/г;
  • минимальный радиус изгиба при 20 градусах – 300;
  • монтаж труб проводится при температурах от -5 до + 90 градусов.

Полиэтиленовые трубы имеют следующие характеристики:

  • типоразмеры от 16 и до 450 мм;
  • классы давления — PN 6.3, PN 10 и PN 16;
  • работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
  • расчетный коэффициент запаса прочности – С= 1,25.

Диаметр пластиковых труб

Диаметр пластиковых труб

Многие интересуются, какого диаметра бывают пластиковые трубы. Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В каждом случае применяются трубы определенного диаметра, к примеру:

  • трубы с диаметром 20 и 32 мм. Они применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
  • трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве разных магазинов, офисов и тому подобное;
  • трубы с диаметром 200 мм. Они предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы и так далее;
  • трубы с диаметром 300 мм. Их используют при строительстве очень крупных промышленных объектов.

Могут ли выдержать пластиковые трубы большую температуру?

Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию он уже расплавляется. Многие интересуются, какую температуру выдерживают пластиковые трубы? Производители дают гарантии нормальной эксплуатации трубы при температуре не больше +95 градусов. Не нужно забывать и о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и все 95 градусов, которые гарантирует производитель.

Существует некий запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но это на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе. Конечно, трубопровод не расплавится, но срок его службы заметно сократится.

Рабочее давление пластиковых труб

Если говорить о том, какое давление выдерживают пластиковые трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При высокой температуре и небольшом давлении или же если все будет наоборот, трубы из пластика служат долго, а если эти показатели оба будут большими, то срок службы труб резко сокращается.

Нужно отметить, что испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.

Как высчитываются пропускные способности трубы?

Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу. Есть некоторые таблицы в Интернете, помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, а также и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.

Поэтому можно сказать уверенно, что со временем такая способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.

Видео для дополнительной информации по теме «Пластиковые трубы»


truba-info.ru

Размеры пластиковых труб для водопровода — таблица трубок ПВХ в мм

Содержание:

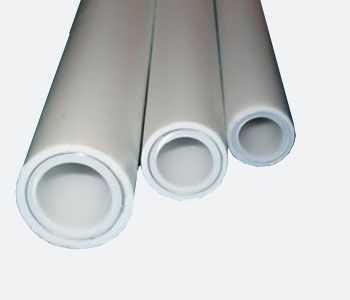

Размеры пластиковых труб для водопровода

Рано или поздно каждый владелец недвижимости, независимо дома или квартиры, сталкивается с необходимостью обустройства нового или ремонта старого водопровода. Для подобных работ сегодня повсеместно используются пластиковые трубы для водопровода, размеры которых позволяют создавать конструкции любого размера и уровня сложности. Такое предпочтение перед металлическими изделиями полимер получает за обширный перечень своих положительных технических и эксплуатационных характеристик. Прежде всего, трубы ПВХ для водопровода имеют достаточно разнообразные размеры, чтобы из них можно было сооружать магистрали, как масштабного назначения, так и для частного пользования. Если добавить сюда долговечность полимерных труб и простоту их сборки, то становится понятно, что за этими изделиями будущее.

Классификация размеров труб

Размеры пластиковых труб для водопровода находятся в довольно широком диапазоне. И, это касается, не только их диаметра. Изделия из различного материала характеризуются таким показателем, как гибкость. Так, если полиэтилен можно довольно легко согнуть, то водопроводные трубы ПВХ длину имеют довольно ограниченные потому, что представляют собой твердые изделия, которые ломаются при сильном изгибе. Таким образом, полиэтилен можно сгибать, хранить и перевозить в бухтах, а размеры водопроводных труб ПВХ ограничены длиной кузова автомобиля и железнодорожного вагона.

Как правило, в продаже имеются поливинилхлоридные изделия длиной 300 см и 400 см. Такие параметры дают возможность их свободно перевозить по тесным городским улицам. Довольно удобно и работать с отрезками длиной 3 м и 4 м. Этот почти соответствуют высоте потолков в стандартных квартирах или в жилье с улучшенной планировкой.

На заметку: Что касается труб из полиэтилена, то их можно скрутить в бухту, общая длина которой может составлять до 100 м в зависимости от размера (диаметра) в мм пластиковой водопроводной трубы.

Более широк каталог размеров водопроводных труб ПВХ относительно внутреннего и внешнего диаметра. Внешний диаметр интересует строителей исключительно с той точки зрения, как возможность размещения магистрали на поверхности, в нише или полости. Намного большее значение уделяется такому параметру, как внутренний диаметр. От этого параметра зависят эксплуатационные характеристики водопровода, его прочность, надежность и функциональность.

Если сечение стальных труб измерялось в дюймах, то в отношении подобных изделий из пластика производители используют обозначение в миллиметрах. Это вызывает определенные трудности в тех случаях, когда есть необходимость стыковки стального стояка или магистрали с пластиковой трубой. Для того, чтобы этот процесс прошел без проблем и неприятных неожиданностей, достаточно предварительно провести точные измерения соединяемых деталей, приобрести трубы и фитинги соответствующей величины.

Как выбрать трубы для водопровода?

Трубы ПВХ

Прежде всего, необходимо определиться с предназначением этой конструкции. Речь идет о степени воздействия различных типов пластика на жидкость. Так, если полипропилен и полиэтилен абсолютно нейтральны в химическом и биологическом отношении, то поливинилхлорид выделяет в воду вредный хлор. Такие трубы можно использовать только для обустройства магистралей для обеспечения чисто технических потребностей.

При выборе параметров водопроводных труб ПВХ необходимо учитывать ряд факторов, которые будут влиять на функциональность конструкции:

  1. Место установки магистрали. Если она будет подвергаться воздействию отрицательной температуры, то лучше выбрать изделия из полиэтилена или армированного полипропилена. Они без последствий переносят замораживание и последующее оттаивание.
  2. Среднесуточную потребность в жидкости. Исходя их этого показателя, необходимо подобрать такой диаметр пластиковых труб для водопровода, чтобы они полностью обеспечивали все потребности жильцов дома или квартиры.
  3. Пространственную величину. Она должна учитывать рельеф местности, высоту и протяженность трубопровода. Исходя из этого, выбирается наиболее оптимальный диаметр магистрали, чтобы обеспечить в системе нормальное давление. Под нормальным давлением предполагается непрекращающееся поступление воды ко всем потребителям, когда они включаются в режим ее потребления.

Как правило, для обустройства линии подачи от колодца и стояка, используются пластиковые трубы для водопровода, размеры которых соответствуют 32 мм или 50 мм по внутреннему диаметру. Для разводки внутри строения вполне достаточно водопроводных пластиковых труб, размеры которых варьируются в пределах 16-25 мм внутреннего сечения.

Если предполагается, что в системе будет поддерживаться высокое давление, то целесообразно остановиться на пропиленовых трубах, соединение которых проводится с помощью сварки. Готовая конструкция имеет монолитную структуру, отличается прочностью и надежностью.

Правильно подобрать размеры пластиковых труб для водопровода, можно несколькими способами. Первый из них самый неудобный, так как придется пользоваться сложными и громоздкими формулами, в которых нужно указывать многие непонятные переменные. Более просто воспользоваться одной из графических таблиц или компьютерной программой. Современные программы учитывают множество переменных величин, что позволяет рассчитывать на весьма точный результат.

Видео про выбор труб

pvhspec.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
