Медные трубы для водопровода: применение и монтаж

Из-за широкого распространения пластиковых труб у многих сложилось впечатление, что металлические трубопроводы больше не используются при установке инженерных систем. Но это далеко не так: сегодня наряду с полипропиленовыми и ПВХ трубами для обустройства систем водоснабжения и отопления применяют стальные и медные трубы.

Трубы из меди используются для монтажа промышленных и бытовых инженерных систем – трубопроводов горячего и холодного водоснабжения, отопления, газоснабжения. Выбор в пользу медных труб для установки водопровода объясняется техническими и функциональными достоинствами этого металла.

Достоинства и недостатки медных труб

Трубы из меди отличаются многочисленными преимуществами:

  • срок службы свыше 50 лет;
  • стойкость к высоким и низким температурам;
  • химическая стабильность, устойчивость к окислению и разрушению под воздействием компонентов в водопроводной воде;
  • простота монтажа.

Срок службы – это не ключевой параметр: почти все производители пластиковых и металлических труб заявляют о длительной эксплуатации своей продукции в несколько десятилетий. Более важным показателем является соответствие технологическим особенностям инженерной системы: температуре, давлению, скорости потока рабочей среды, типу котельного оборудования.

Медные трубы можно эксплуатировать в температурном диапазоне от -100 до +250°С. Давление рабочей среды может достигать 100-500 бар.

Экстремальные температуры не влияют на физические свойства материала. Например, по сравнению с пластиковыми трубами, которые имеют большой коэффициент температурного расширения (увеличиваются в длину до 2 см при нагреве), медные трубы остаются стабильными даже при работе в условиях больших термальных нагрузок. Воздействие низких температур и даже заморозков также не влияет на физико-механические свойства медного водопровода.

Внимание! Нередко медные трубы используются для реализации дизайнерских проектов интерьеров, стилизованных под старину. Медный водопровод в таких проектах устанавливается открытым способом вместе с медными смесителями вентильного типа.

Недостатков у медных труб сравнительно мало:

  • высокая стоимость;
  • необходимость использовать специальное оборудование для монтажа;
  • необходимость использовать металл для припоя;
  • электрическая проводимость.

Чаще всего собственника в покупке медного трубопровода останавливает высокая цена, которая может быть выше пластиковых и ПВХ труб до 50%

Чем медь лучше пластика и стали

Сравнивая медные, пластиковые и стальные трубы между собой, обращают внимание на те особенности, которые определяют надёжность и долговечность трубопроводов из каждого вида материала:

Медные трубыПластиковые/ПП/ПВХ трубыСтальные трубы
Устойчивы к воздействию хлора в водопроводной воде, при контакте с ним металл образует защитный слой (патину) на внутренней поверхности трубРазрушаются под воздействием хлораНейтральны к хлору, но могут разрушаться под его воздействием в сочетании с коррозией
Устойчивы к ультрафиолетуРазрушаются под воздействием UV-излученияНейтральны к ультрафиолету
Не зарастают, устойчивы к биологическим и минеральным отложениям, в течение длительного срока эксплуатации не образуют налёт на внутренней поверхностиСо временем снижают пропускную способность из-за органических отложенийУстойчивы к органике, но могут образовывать минеральный твёрдый налёт из-за большого количества солей жёсткости в воде
Устойчивы к коррозииНе подвержены коррозииСильно подвержены коррозии
Пластичны, легко гнутся, что облегчает монтаж и корректировку при ошибках инженеровНепластичны, могут соединяться с помощью специального паяльникаНепластичны, соединяются с помощью пресс-фитингов, при ошибке в расчётах требуется обрезка и демонтаж
Малая материалоемкость за счёт стойкости к коррозии (не требуют запаса толщины из расчёта потери материала при разрушении)-Изготавливаются большей толщины из расчёта постепенной потери материала из-за коррозии
Не влияют на качество и вкус питьевой воды, не выделяют токсичных веществ при нагревеМогут содержать токсические веществаХимически нейтральны, но могут придавать воде специфический привкус металла
Имеют малый коэффициент трения (шероховатости), что позволяет использовать трубы меньшего диаметраТребуют запаса диаметра для нормальной пропускной способностиИмеют шероховатую внутреннюю поверхность, из-за чего влияют на гидравлические показатели водопровода

Медные трубы, также как пластиковые и стальные, соединяются с помощью фитингов – фасонных соединительных элементов, которые позволяют выполнять повороты под различным углом и разводку. По сравнению с пластиковыми фитингами, медные соединения оказываются более прочными и долговечными.

Муфты, переходники, тройники из меди – самые надёжные, они превышают по прочности даже сами медные трубы. При правильном монтаже течи в местах соединений возникают крайне редко.

Мягкость меди – ещё одно важное преимущество металла. Благодаря ей можно сократить количество фитингов, сгибая трубы с помощью специальных трубогибов и даже вручную. При необходимости изменить проходное сечение можно обойтись с помощью труборасширителя, не используя компенсационные соединения.

Ограничения в применении труб из меди

Несмотря на все преимущества, медные трубы можно использовать не во всех инженерных системах. Специалисты не рекомендуют устанавливать медный водопровод:

  • в системах, где скорость потока рабочей среды превышает 2 м/с;
  • если в воде содержится большое количество загрязняющих веществ и взвешенных частиц;
  • если вода отличается повышенной жёсткостью и кислотностью (более 1,42–3,1 мг/л с рН в более 6,0–9,0).

Ограничения по скорости потока воды объясняется мягкостью меди, что может привести к сокращению срока службы трубопровода. Механические загрязнения в воде оказывают абразивное воздействие на стенки труб и приводят к вымыванию материала. Механическая эрозия приводит к ускоренному износу и возникновению порывов. Чтобы избежать преждевременного изнашивания, необходимо устанавливать специальные фильтры для очистки воды.

Важно! Несмотря на то, что контакт с хлорированной водой приводит к образованию толстой защитной плёнки (патины) на поверхности труб, из-за повышенной кислотности воды она будет постоянно разрушаться. При воздействии хлора патина восстанавливается, расходуя для этого медь. Это со временем приведёт к истончению стенок водопровода.

Разновидности медных труб

Трубы из меди делятся на несколько категорий:

  • по типу обработки – отожжённые и неотожженные;
  • по форме сечения – круглые и прямоугольные;
  • по составу – монометаллические и биметаллические.

Отожжённые трубы в процессе производства подвергаются высокотемпературной обработке – отжигу в специальных печах. Термообработка делает трубы менее прочными, но более пластичными, что важно при установке разветвлённых инженерных систем. Неотожженные трубы из меди более прочные и устойчивые к давлению рабочей среды.

Важно! Медные трубы, которые продаются в бухтах – это отожжённые, а изделия в хлыстах – необожженные.

Медные трубы для инженерных систем выпускаются с круглым сечением, что обеспечивает равномерное распределение давления рабочей среды. Квадратные трубы никогда не используются для инженерных систем, основная сфера их применения – изготовление металлоконструкций и мебели.

Простые медные трубы – это монометаллические, в составе которых есть только медь с минимальными примесями металлов, которые не вступают в химическую реакцию с Cu. Биметаллические трубы – это оребренные изделия, имеющие дополнительные рёбра жёсткости из алюминиевой или стальной ленты.

Способы монтажа

Монтаж медных труб по принципу схож с установкой стальных труб, за тем исключением, что для создания герметичных соединений используется метод высокотемпературной и низкотемпературной пайки с применением припоя. Пайка осуществляется с помощью газовой горелки или электрического паяльника. В качестве припоя используются олово, свинец, цинк, серебро, флюс и медь, а также их сплавы.

Важно! При установке медного трубопровода, предназначенного для транспортировки питьевой воды, запрещается использовать свинцовый припой из-за его токсичности.

Перед пайкой необходимо подготовить трубы:

  • изделия нарезаются с помощью трубореза на отрезки необходимой длины;
  • кромка зачищается гратоснимателем, изоляция удаляется;
  • на конец наносится специальная паяльная паста или флюс;
  • обработанный конец вставляется в фитинг;
  • соединение тщательно прогревается открытым пламенем до температуры плавления припоя;
  • после полного остывания припоя труба зачищается войлоком.

Установка труб из меди требует квалификации от исполнителя, который должен иметь опыт обращения с газовой или электрической горелкой, режущим инструментом, знать температуру плавления различных припоев.

infotruby.ru

Медные трубы и фитинги для водопровода, особенности использования

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Несмотря на повсеместное применение полимеров в водопроводных и сантехнических системах, надежная и проверенная медь до сих пор не сдает своих позиций. Медные трубы и фитинги для водопровода хотя и стоят намного дороже остальных, однако имеют целый набор преимуществ в сравнении со своими полипропиленовыми и металлопластиковыми аналогами.

Медные трубы и фитинги для водопровода

Содержание статьи

Водопроводные системы из меди

Медь – пластичный и долговечный металл, который не подвержен коррозии, а также устойчив к отложению извести и развитию микробов. Прочность и легкость обработки сделали его наиболее популярным среди других металлов.

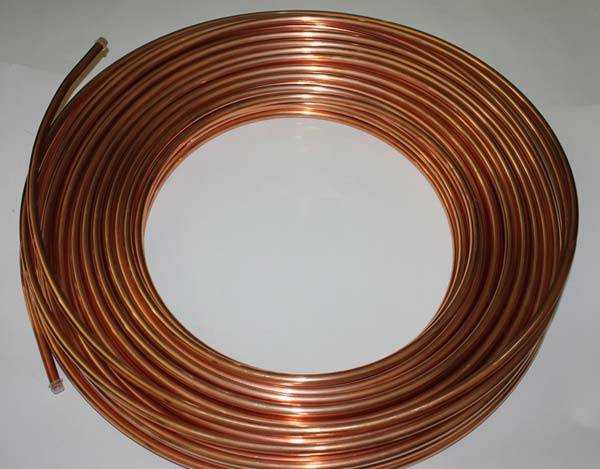

Медная труба в бухте

Медные трубопроводы

Трубы из меди по нормативам имеют тонкие стенки, что позволяет легко их сгибать. Для резки и гибки используются специальные инструменты, которые не сминают трубу и позволяют получить ровный срез без зазубрин. Из-за особенной стойкости к высоким температурам целесообразно применять медные трубы и фитинги для горячего водопровода.

Данный металл обладает очень высокой теплопроводностью, из-за чего трубка сильно нагревается снаружи. Такие коммуникации обязательно должны быть закрыты кожухом или вмонтированы в специальные короба. При этом водопроводная труба выглядит очень эстетично и используется многими как стильный элемент интерьера.

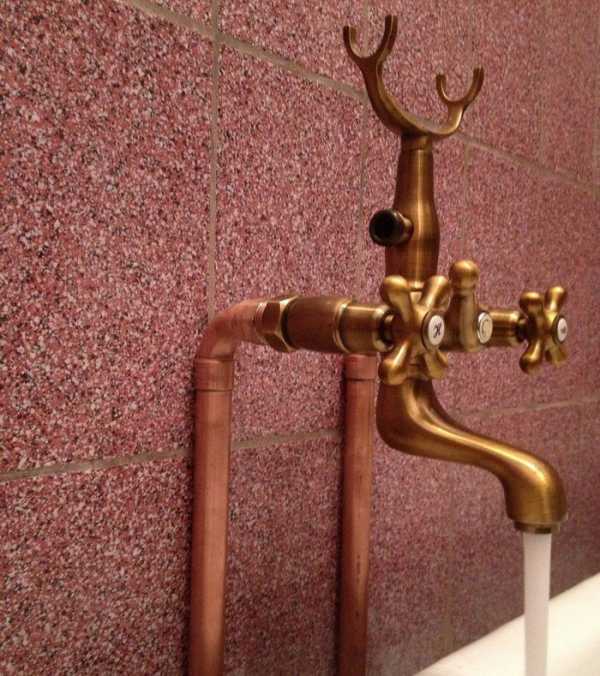

Медные трубы в современной ванной

Фитинги для медных трубопроводов

Для труб из меди могут применяться различные типы фитингов, в том числе и латунных. Существует несколько типов крепления соединительных элементов, именно от этого зависит и выбор материала, из которого они изготовлены.

Если фитинги с трубами соединяются при помощи сварки, то очевидно, что те и другие должны быть выполнены из одинакового материала. Для монтажных работ понадобится специальное оборудование, припой, флюс и определенные навыки.

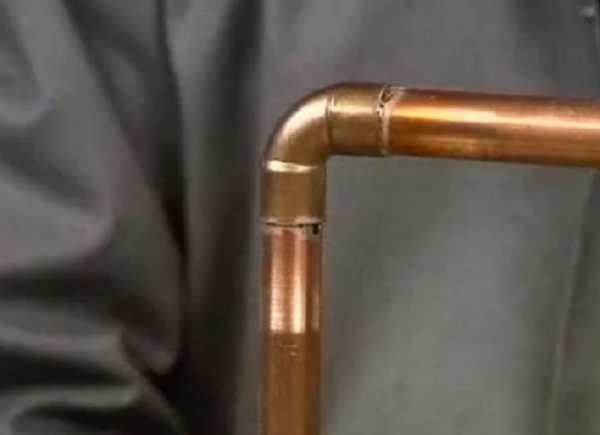

Паяное соединение

Обжимные системы предполагают, что фитинги выполнены из достаточно пластичного материала, каким является медь. Кроме того, по причине одинаковых коэффициентов теплового расширения исключается образование протечек и щелей.

Обжимные фитинги

Популярные цанговые крепления, которые одинаково успешно применяются как в металлопластиковых, так и в трубопроводах из меди, присутствуют в арматуре из латуни. Латунь – это сплав цинка и меди, в который для прочности добавляется никель, свинец, железо и другие легирующие добавки, при этом процентное содержание меди – не менее 60%. Если для сварных и обжимных соединений нужен только гладкий срез трубки, то цанговое соединение требует наличия наружной резьбы. Это предполагает, что толщина стенки трубы из меди будет выше.

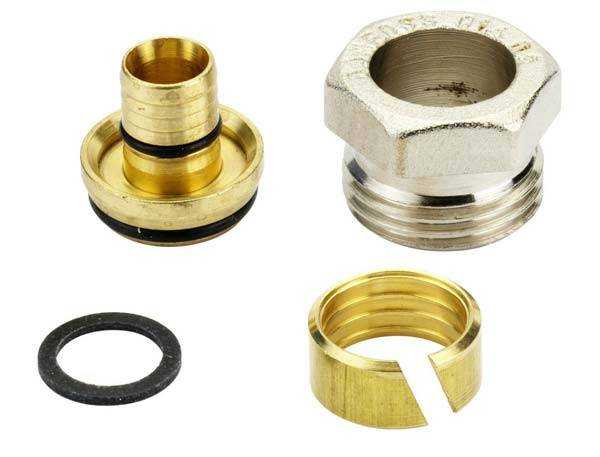

Устройство фитинга с цангой

Резьбовая арматура – наиболее простой вариант с точки зрения монтажа. Фитинги могут быть выполнены как из меди, так и из латуни, особенных указаний здесь не существует.

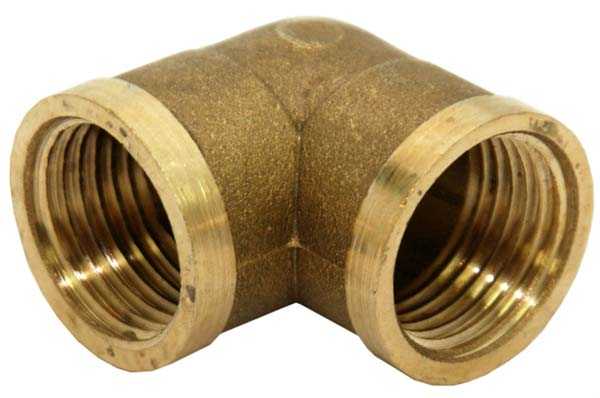

Отвод с внутренней резьбой

Применение медной арматуры

Медная водопроводная труба стоит намного дороже, чем пластиковая, стальная или алюминиевая. У применения этого материала есть сторонники и противники, у каждого из которых есть собственные аргументы. Среди плюсов у трубопроводов из этого дорогого металла можно отметить следующие:

  • высокая коррозионная стойкость при условии правильного монтажа, ведь на стенках трубы образуется тонкая пленка зеленоватого оксида меди, который препятствует разрушению и служит своеобразным антикоррозионным слоем;
  • трубопроводы из меди препятствуют скоплению извести, таким образом, просвет трубы и ее теплопроводность со временем не изменяются;
  • срок службы медного трубопровода составляет в среднем 100 лет;
  • ионы меди обладают антимикробным действием, что позволяет воде в системе оставаться чистой;
  • медь начинает плавиться только при температуре свыше тысячи градусов, а температуры в системе до 600 градусов вообще не испытывает никаких изменений;
  • прочность металла позволяет медным трубам и фитингам для водопровода выдерживать гидравлические удары без повреждений.

Так выглядит оксид меди

Однако медь не идеальна, она имеет и существенные недостатки:

  • фитинги и прочие элементы должны быть выполнены или из меди, или из химически нейтрального материала, иначе коррозия медной трубы неизбежна;
  • металлические трубы в многоквартирных домах часто используются для заземления, однако в случае неверного подключения с использованием в непосредственной близости от источника потенциала фитингов из алюминия и стали образуется гальваническая пара, что неизбежно приводит к коррозии;
  • срок службы медных труб может быть больше, чем срок службы непосредственно жилого многоквартирного дома.

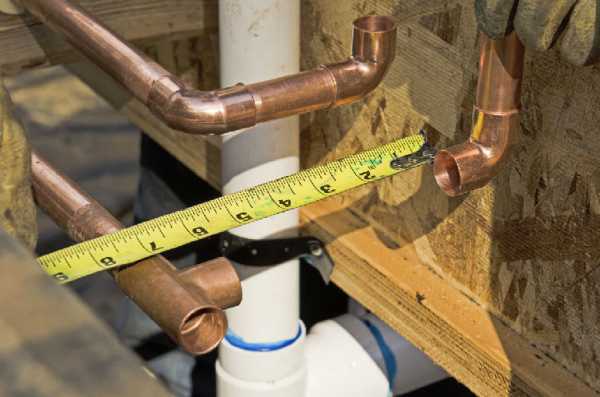

Медный трубопровод

Особенности монтажа

Фитинги применяются не только для устройства ответвлений и врезки запорной арматуры. Мастера рекомендуют использовать их и для формирования изгибов и поворотов, так как гибка трубы может привести к образованию заломов, а впоследствии и микротрещин.

Сварка – выполняется только специалистом с применением паяльной лампы или специального электрического паяльного прибора для труб методом капиллярной пайки. Используется припой специального состава: серебряный, медно-фосфорный и медно-серебряно-цинковый, а также специальный флюс. Специальные материалы для меди обладают высокой текучестью, что и требуется при капиллярной пайке.

Пайка при помощи электрического прибора

Обжиммонтаж соединения производится при помощи специального разводного ключа, допустимо в качестве уплотнения применять полимерные герметики или резиновые и силиконовые прокладки, соответствующие температурному режиму.

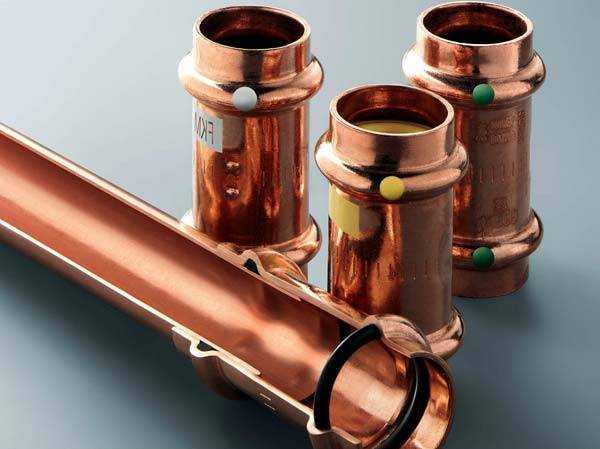

Обжим медной трубы

Резьба – метод, который имеет ограничение из-за особенностей материала: резьба на трубе нарезается только снаружи. Монтаж производится с применением герметика.

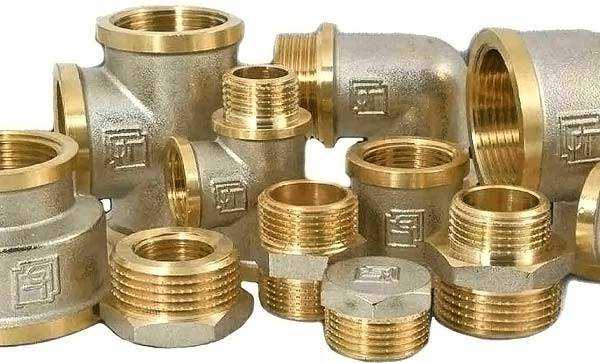

Резьбовые фитинги из латуни

Цанга – надежная и долговечная система, которая состоит из обжимной гайки и уплотнительного кольца, которые создают простое в монтаже и крайне надежное в эксплуатации соединение.

Цанговое соединение

Когда следует выбирать медную арматуру

Исходя из известных особенностей материала, медные трубы и фитинги для водопровода могут применяться при соблюдении следующих условий:

  • в системе исключено появление крупных частиц песка или другого абразива, который способен повредить мягкий металл изнутри;
  • монтаж трубопровода выполнен без использования алюминиевых и стальных деталей, так как исключить возможность появления электрического потенциала на трубе в многоквартирном доме нельзя.

Для меди эти два условия являются определяющими и исчерпывающими, так как такие параметры, как давление в системе, температура воды и возможность гидравлических ударов для медных трубопроводов не важна.

Видео: пайка медной арматуры



Загрузка...

homemyhome.ru

Медные трубы для водоснабжения: особенности применения для воды

Водопровод является одним из самых главных изобретений человечества, которое делает повседневную жизнь людей удобной и беззаботной. Медные трубы для водоснабжения без аварийных ситуаций могут прослужить до двухсот лет.

Такими свойствами не обладают ни сталь, ни металлопластик, ни полипропилен. Трубопровод из меди занимает лидирующую позицию среди трубопроводов элитного класса.

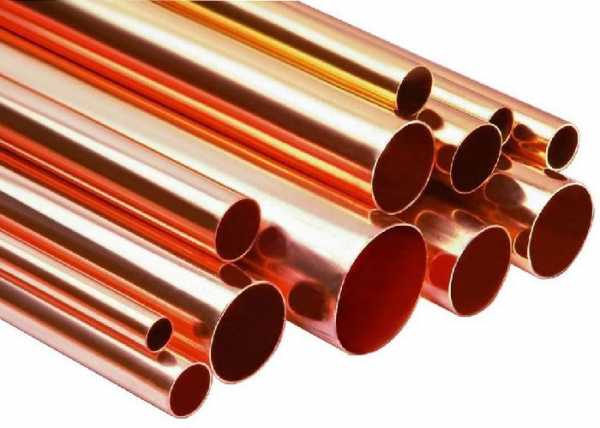

Трубы из меди

Особенности медных труб

Свойства меди

  1. Медь можно обрабатывать при любой температуре.
  2. Со снижением температуры твердость и пластичность меди возрастает.
  3. Для медных труб допустимое  рабочее давление  составляет при 100 градусах от 27 до 229 атмосфер (в зависимости от толщины стенки трубы, а также ее диаметра).
  4. Трубы для водоснабжения медные в заполненном водой состоянии не боятся ни замораживания, ни многоразового размораживания.
  5. Медная труба для воды не боится ультрафиолета и имеет низкий коэффициент теплового расширения.

Долгий срок службы

Медные трубы отличаются довольно долгим сроком службы:

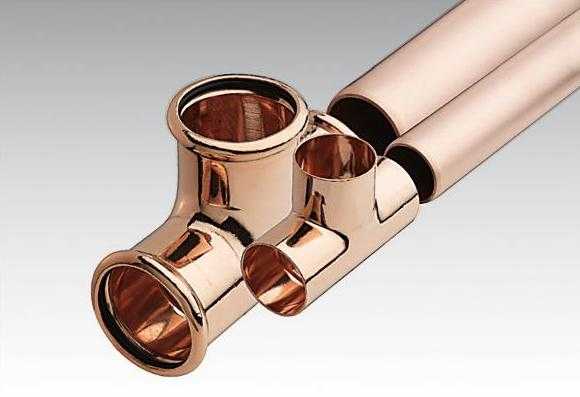

Медные трубы и фитинги

Здоровье и безопасность

  1. Медь является  природным материалом, который не одно тысячелетие применяется для изготовления питьевых сосудов, водонакопителей и трубопроводов.
  2. Трубы медные для водоснабжения обладают антибактериальными свойствами, обеспечивая безвредное и надежное снабжение питьевой водой.
  3. Медные трубы и фитинги предохраняют воду от вредных внешних воздействий.
  4. Существующий в воде хлор, когда входит в реакцию с медью образует вещество тенорит, которое является нерастворимым и дополнительно защищает трубу из меди и увеличивает срок службы.

Монтаж медного трубопровода

Медные трубы для воды можно установить двумя способами:

  • резьбовым соединением при помощи обжимных колец;
  • способом пайки.

Что необходимо для монтажа водопроводных медных труб?

Для установки водопровода из медных труб двумя способами необходимо следующее:

  • труборез или ножовка по резке металла, так как необходимо часто резать медные трубы в процессе монтажа и подгонять их под определенный размер;

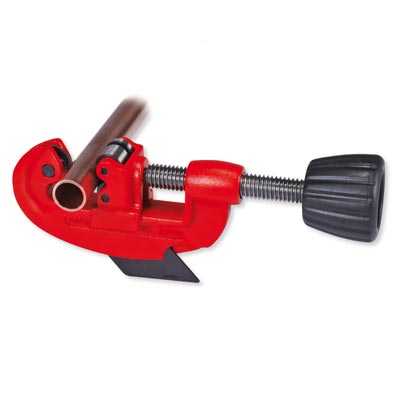

Труборез

  • ручной калибратор, который необходим для калибровки труб;
  • горелка, которая предназначается для пайки медных труб, в комплекте с шлангами, подключающимися к баллону;
  • обжимное кольцо, для монтажа с помощью резьбового соединения;
  • гаечные ключи, которые нужны и для резьбового соединения и для пайки;
  • пассатижи;
  • напильник для удаления образовавшихся заусенцев;
  • шлифовальная мелкая шкурка, которая предназначается для удаления оксидной пленки;
  • медные трубы;
  • фитинги: тройники, угольники, муфты, разные переходники из одного диаметра трубы на другой;
  • флюс, припой для способа пайки;
  • фум-лента, которая предназначается для герметизации соединений.

Разновидности медных фитингов

Монтаж медных труб способом резьбового соединения

Данный способ является простым и доступным даже для новичка.  Перед тем, как приступить к монтажу, необходимо составить схему будущего водопровода и просчитать, сколько нужно метров трубы.

Совет: если установка медных труб производится впервые, то необходимо сделать запас труб в несколько метров.

Резьбовое соединение является разборным, но если придется производить его демонтаж, то обжимное кольцо необходимо обязательно заменить. Для горячего водоснабжения можно также использовать трубы из меди с изоляцией ПВХ.

Инструкция по установке:

  1. Отрезать необходимый размер трубы.
  2. Если используется труба медная для воды с ПВХ изоляцией, то необходимо на конце трубы обязательно удалить изоляционный слой.
  3. При помощи напильника убрать заусенцы, которые образуются после среза.
  4. Снять фаску.
  5. Сначала надеть на трубу накидную гайку, а потом обжимное кольцо.
  6. Состыковать подготовленный фитинг с гайкой и затянут резьбовое соединение.

Совет: гайку надо затягивать очень плавно, сначала рукой, а потом ключом, постепенно кольцо обожмет трубу и образуется герметизация стыка.

  1. Для соединения переходного фитинга от трубы из стали на медную трубу, то для плотной герметизации резьбового соединения необходимо использовать фум-ленту или монтажная пакля с краской.

Совет: фум-ленту необходимо сначала накрутить на резьбу, а потом уже вворачивать фитинг.

Соединение с помощью фитинга

Монтаж труб из меди способом пайки

Пайка является более надежным способом соединения труб из меди, однако необходимо иметь определенные навыки, а также соблюдать правила техники безопасности.

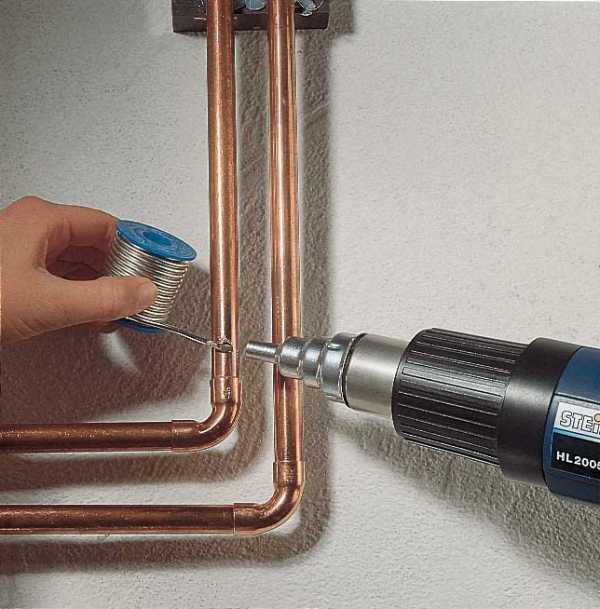

Пайка труб из меди

Порядок проведения пайки медных труб:

  1. При  помощи ножовки по металлу или трубореза отрезать необходимый кусок трубы.
  2. Если трубы оснащены теплоизоляцией, то на конце трубы ее нужно удалить.
  3. Снять заусенцы, которые появились после обрезания медной трубы.

Важно: удаление заусенцев необходимо обязательно, так как они будут существенно увеличивать сопротивление водного потока.

  1. С помощью небольшого куска шлифовальной шкурки удалить с конца трубы оксидную пленку (с того места, которое надо паять).
  2. Ошкурить фитинг.
  3. Взять сухую ветошь и вытереть пыль, которая образуется после удаления пленки.
  4. На поверхность трубы нанести флюс, который используется для того,  чтобы по всей поверхности трубы припой растекся равномерно.
  5. Вставить в фитинг конец трубы таким образом, чтобы между трубой и фитингом образовался зазор не больше 0,4 миллиметров.
  6. Газовой горелкой для пайки труб из меди прогреть место будущего соединения.

Пайка газовой горелкой

Совет: вместо горелки можно использовать паяльную лампу.  Перемещать пламя лампы необходимо равномерно по шву, чтобы случайно не перегреть какой-нибудь трубный участок.

Совет: Для проверки достаточно ли разогрето место соединения, до этого места необходимо дотронуться припоем.  Если припой начинается плавиться, значит все  в порядке.

  1. Вставить припой в зазор, который образовался после ведения медной трубы в фитинг, запаять шов

Заполнение шва припоем

Совет: необходимо обеспечит неподвижность трубы и фитинга до тех пор, пока припой не кристаллизуется полностью.

  1. После того, как медный  водопровод полностью смонтирован, необходимо хорошо промыть всю систему, для того, чтобы в ней не остались частицы флюса.

Использовать трубы медные для воды – это значит обеспечить себя отличным и надежным водопроводом, который прослужит много лет.




o-trubah.ru

Медные трубы для водоснабжения (водопровода) |

Несмотря на появление новых материалов, медные трубы по-прежнему остаются популярными в качестве строительного материала трубопроводов различного назначения.

Учитывая рекомендации ГОСТа, медные трубы могут применяться в разных отраслях, что связано в первую очень с характеристиками самого материала, а также бесшовной технологией соединения изделий.

Поэтому далее подробнее рассмотрим, что собой представляют такие изделия, какие имеют свойства и размеры, где используются, а также монтаж трубопроводов водоснабжения своими руками из такого материала.

Особенности продукции

Важная особенность медных труб – они практически полностью устойчивы к воздействию следующих вредоносных факторов:

  • вирусы;
  • бактерии;
  • гербициды;
  • жиры;
  • масла;
  • прочие вещества.

В водопроводной воде, как известно, может содержаться хлор. Он не разрушает материал, а наоборот, позволяет создать защитный слой на поверхности, который улучшает стойкость и прочность конструкции.

Важно также, что медные трубы для водопровода не склонны к образованию наростов неорганического или органического происхождения внутри изделий.

Как свидетельствует ГОСТ, медные трубы могут работать в довольно широком диапазоне температур – от -200 до +250 градусов.

При этом изделия имеют низкий коэффициент термического расширения, проявляют хорошую стойкость к перепадам температур.

Медные трубы диаметром ¼ дюйма имеют неплохую пластичность. Это повышает безопасность: когда в трубах водоснабжения замерзает вода, герметичность и целостность материала не нарушается.

Также такие изделия стойко выдерживают воздействие ультрафиолетового излучения (чем, к примеру, не могут похвастать полимерные изделия).

А краска, которая рассчитана на использование для медных труб, применяется больше для придания требуемого внешнего облика изделий, чем для их защиты.

К тому же, если требуется монтаж привлекательного вида, то сегодня можно приобрести хромированные медные трубы.

У таких изделий небольшой коэффициент шероховатости, особенно если сравнивать с полимерными или металлическими изделиями. В результате при одинаковых параметрах можно задействовать трубы меньшего диаметра.

Трубы и фитинги создаются зачастую из фосфородезоксоксидированной меди, которая содержит Cu+Аg > 99,90%, фосфора — 0,015-0,040%.

Медные фитинги для разветвления системы

Марка меди поддается пайке, сварке, имеет улучшенные антикоррозийные характеристики, не снижает своих физических свойств при продолжительной эксплуатации.

Согласно ГОСТ 617-19, медные трубы плавятся при температуре +1083 градуса. Благодаря этому срок службы изделий находится в пределах 50-80 лет.

При наличии сухого воздуха изделия почти не окисляются. При появлении углекислого газа или избыточной влаги — на поверхности создается зеленая пленка.

Если сравнить с чугунными и стальными трубами медные имеют небольшой вес: есть возможность упростить монтаж прокладки трубопроводов такого вида.

Масса может рассчитываться по такой формуле:

Q = (D – S) х S х π х γ / 1000, где:

  • Q – масса погонного метра трубы;
  • D – наружный диаметр, мм;
  • S – толщина стенки, мм;
  • π=3,14;
  • γ — плотность меди — 8,9 кг/л.

Следовательно, масса трубы 12/1, имеющей длину 1 м, составляет 300 г.

Сферы использования

Сферы использования медных труб различны. Например:

  • монтаж системы кондиционирования;
  • системы отвода конденсата;
  • монтаж технологического оборудования;
  • топливные трубопроводы;
  • гидравлические системы для подачи масла;
  • системы подачи фреона в холодильном оборудовании – используются медные трубы фреонопровода;
  • трубопроводы, перемещающие сжатый воздух и газ;
  • системы горячего и холодного водоснабжения;
  • трубопроводы систем отопления.

Виды и советы по выбору

Для трубопроводов бытового назначения используется два вида медных труб:

  • отожженные;
  • неотожженные.

Первые подвергаются отжигу, что позволяет получить изделия с повышенной мягкостью. Характеристики прочности немного снижаются, но при этом упрощается монтаж медных трубопроводов своими руками.

Такие изделия поставляются отрезками, имеющими длину в несколько десятков метров. Они сворачиваются в бухты. Длина труб может достигать 50 метров.

Изделия неотожженного типа поставляются прямыми кусками длиной более одного метра, но, как правило, не больше пяти.

Зачастую широко используются медные трубы традиционного сечения, хотя встречаются и прямоугольные. Такие трубы в основном применяются для изготовления проводников статорных обмоток электромашин, которые охлаждаются жидкостным способом.

Однако у медных труб прямоугольного сечения есть один недостаток – сложность производства, в результате чего возрастает цена медного водопровода. Купить медный водопровод можно по цене от $1,5 за метр погонный.

Размеры и маркировка

Медные трубы дюймовой системы исчисления в последнее время чаще измеряются в миллиметрах. Востребованными являются изделия диаметром 10-22 мм (системы подачи воды) или 32-42 мм (системы слива).

Система водоснабжения из медных труб

Также появилось новое обозначение размеров. Так, ранее труба ¼ определялась по внешнему диаметру, а сейчас же есть новое обозначение: 12/14 – внешний и внутренний диаметр в миллиметрах.

Официальное обозначение дробное. Знаменатель – толщина стенка, мм; числитель – внешний диаметр, мм. Следовательно, труба 14/1: толщина стенки – 1 мм, внешний диаметр – 14 мм.

Выбирать рекомендуется изделия с маркировкой по NF стандарту. Приведем пример:

NF ZZZ 07 RUSSIA 12 х 1 А 617-19 А, где:

  • ZZZ – обозначение производителя;
  • 07 – номер завода;
  • RUSSIA — страна-изготовитель;
  • 12 х 1 – наружный диаметр, толщина стенки;
  • 617-19 – ГОСТ.

Нюансы монтажа (видео)

Нюансы монтажа

Разберемся, как выполняется монтаж своими руками медных трубок для системы водоснабжения.

Для начала выполняются замеры, нарезка на части. Следует проконтролировать срез: он должен быть ровным. Достичь этого можно специальным резаком.

Одна из самых важных операций, когда устанавливается медный водопровод своими руками — соединение. Поэтому рассмотрим, какие существуют варианты.

Резьба для соединения не используется. Есть два варианта реализации:

  • прессование;
  • способ пайки.

Самым распространенным является последний вариант. Пайка обеспечивает полную герметичность и надежность соединений. Такой метод используется для квадратных медных изделий.

Капиллярная пайка подразумевает использование фитингов и раструбов. Такой вариант широко используется, если предполагается эксплуатация в условиях повышенных температур.

Разводка системы отопления из медных труб

Прессование подразумевает использование фитингов (компрессионных, самофиксирующих), хомутов и фланцев. Этот метод используется тогда, когда нельзя применять открытое пламя для воздействия на трубопровод, такое соединение возможно выполнить своими руками.

Также для соединения медных трубок используются паечные и обжимные фитинги.

  • Последние позволяют соединить сегменты ½ или другого размера в месте установки трубопровода, когда можно проверить герметичность контакта. Такие фитинги зачастую используются для соединения трубопроводов своими руками, эксплуатирующихся под небольшим давлением. Эти элементы требуют периодического мониторинга и подтяжки.
  • Обжимные фитинги чаще всего производятся из латуни. Герметичность обеспечивается за счет применения обжимного кольца, которое есть внутри изделия. Его затяжку совершают соединительной гайкой при помощи гаечного ключа или вручную.

Технология соединения такова:

  1. Фитинг разбирается на составные части.
  2. На сегмент надевается обжимное кольцо и зажимная гайка.
  3. Конец трубы с гайкой и кольцом вставляется в фитинг.
  4. Гайку затягивают вручную до упора, а конусообразное кольцо должно поместиться в конусной части фитинга, не должно наблюдаться перекосов.
  5. Гайка затягивается на 0,5-1,25 оборота, используется гаечный ключ.

Простота подключения дополнительного оборудования

Если сильно затянуть обжимным кольцом, стенка может быть прорезана. Поэтому нужно действовать аккуратно. При этом следует помнить, что такой тип соединения не является самым совершенным.

Более того, такой вариант наиболее подвержен протечкам. Поэтому требуется постоянный мониторинг соединений.

Часты случаи, когда медные изделия нужно соединить с трубами, выполненными из других материалов. Такие мероприятия совершаются без риска развития коррозии.

Если нужно соединиться с оцинкованной сталью, будут возникать проблемы, причем независимо от сечения трубопроводов. Основа этих сложностей – появление электролитических процессов, проходящих между медью и цинком.

Для выполнения подобных соединений необходимо использовать латунные фитинги Рехау, а вода должна перемещаться от цинка к меди, а не наоборот.

Следует отметить, что медные трубопроводы различных диаметров имеют хорошую долговечность, что позволяет их широко использовать, в том и числе для построения бытовых трубопроводов.

Купить медные трубы для водопровода можно по разной стоимости, которая зависит от параметров изделий, варианта использования, а также от производителя.

Средняя цена медных труб для водопровода – от $1,5 за метр погонный изделия малого диаметра (до 32-42 мм). Монтаж, в зависимости от способа и сложности работы, стоит от $5 за 1 стык.

homebuild2.ru

Медные трубы и фитинги для водопровода в жилых домах

Несмотря на повсеместное применение полимеров в водопроводных и сантехнических системах, надежная и проверенная медь до сих пор не сдает своих позиций. Медные трубы и фитинги для водопровода хотя и стоят намного дороже остальных, однако имеют целый набор преимуществ в сравнении со своими полипропиленовыми и металлопластиковыми аналогами.

Медные трубы и фитинги для водопровода

Водопроводные системы из меди

Медь – пластичный и долговечный металл, который не подвержен коррозии, а также устойчив к отложению извести и развитию микробов. Прочность и легкость обработки сделали его наиболее популярным среди других металлов.

Медная труба в бухте

Медные трубопроводы

Трубы из меди по нормативам имеют тонкие стенки, что позволяет легко их сгибать. Для резки и гибки используются специальные инструменты, которые не сминают трубу и позволяют получить ровный срез без зазубрин. Из-за особенной стойкости к высоким температурам целесообразно применять медные трубы и фитинги для горячего водопровода.

Данный металл обладает очень высокой теплопроводностью, из-за чего трубка сильно нагревается снаружи. Такие коммуникации обязательно должны быть закрыты кожухом или вмонтированы в специальные короба. При этом водопроводная труба выглядит очень эстетично и используется многими как стильный элемент интерьера.

Медные трубы в современной ванной

Фитинги для медных трубопроводов

Для труб из меди могут применяться различные типы фитингов, в том числе и латунных. Существует несколько типов крепления соединительных элементов, именно от этого зависит и выбор материала, из которого они изготовлены.

Если фитинги с трубами соединяются при помощи сварки, то очевидно, что те и другие должны быть выполнены из одинакового материала. Для монтажных работ понадобится специальное оборудование, припой, флюс и определенные навыки.

Паяное соединение

Обжимные системы предполагают, что фитинги выполнены из достаточно пластичного материала, каким является медь. Кроме того, по причине одинаковых коэффициентов теплового расширения исключается образование протечек и щелей.

Обжимные фитинги

Популярные цанговые крепления, которые одинаково успешно применяются как в металлопластиковых, так и в трубопроводах из меди, присутствуют в арматуре из латуни. Латунь – это сплав цинка и меди, в который для прочности добавляется никель, свинец, железо и другие легирующие добавки, при этом процентное содержание меди – не менее 60%. Если для сварных и обжимных соединений нужен только гладкий срез трубки, то цанговое соединение требует наличия наружной резьбы. Это предполагает, что толщина стенки трубы из меди будет выше.

Устройство фитинга с цангой

Резьбовая арматура – наиболее простой вариант с точки зрения монтажа. Фитинги могут быть выполнены как из меди, так и из латуни, особенных указаний здесь не существует.

Отвод с внутренней резьбой

Применение медной арматуры

Медная водопроводная труба стоит намного дороже, чем пластиковая, стальная или алюминиевая. У применения этого материала есть сторонники и противники, у каждого из которых есть собственные аргументы. Среди плюсов у трубопроводов из этого дорогого металла можно отметить следующие:

  • высокая коррозионная стойкость при условии правильного монтажа, ведь на стенках трубы образуется тонкая пленка зеленоватого оксида меди, который препятствует разрушению и служит своеобразным антикоррозионным слоем;
  • трубопроводы из меди препятствуют скоплению извести, таким образом, просвет трубы и ее теплопроводность со временем не изменяются;
  • срок службы медного трубопровода составляет в среднем 100 лет;
  • ионы меди обладают антимикробным действием, что позволяет воде в системе оставаться чистой;
  • медь начинает плавиться только при температуре свыше тысячи градусов, а температуры в системе до 600 градусов вообще не испытывает никаких изменений;
  • прочность металла позволяет медным трубам и фитингам для водопровода выдерживать гидравлические удары без повреждений.

Так выглядит оксид меди

Однако медь не идеальна, она имеет и существенные недостатки:

  • фитинги и прочие элементы должны быть выполнены или из меди, или из химически нейтрального материала, иначе коррозия медной трубы неизбежна;
  • металлические трубы в многоквартирных домах часто используются для заземления, однако в случае неверного подключения с использованием в непосредственной близости от источника потенциала фитингов из алюминия и стали образуется гальваническая пара, что неизбежно приводит к коррозии;
  • срок службы медных труб может быть больше, чем срок службы непосредственно жилого многоквартирного дома.

Медный трубопровод

Особенности монтажа

Фитинги применяются не только для устройства ответвлений и врезки запорной арматуры. Мастера рекомендуют использовать их и для формирования изгибов и поворотов, так как гибка трубы может привести к образованию заломов, а впоследствии и микротрещин.

Сварка – выполняется только специалистом с применением паяльной лампы или специального электрического паяльного прибора для труб методом капиллярной пайки. Используется припой специального состава: серебряный, медно-фосфорный и медно-серебряно-цинковый, а также специальный флюс. Специальные материалы для меди обладают высокой текучестью, что и требуется при капиллярной пайке.

Пайка при помощи электрического прибора

Обжим – монтаж соединения производится при помощи специального разводного ключа, допустимо в качестве уплотнения применять полимерные герметики или резиновые и силиконовые прокладки, соответствующие температурному режиму.

Обжим медной трубы

Резьба – метод, который имеет ограничение из-за особенностей материала: резьба на трубе нарезается только снаружи. Монтаж производится с применением герметика.

Резьбовые фитинги из латуни

Цанга – надежная и долговечная система, которая состоит из обжимной гайки и уплотнительного кольца, которые создают простое в монтаже и крайне надежное в эксплуатации соединение.

Цанговое соединение

Когда следует выбирать медную арматуру

Исходя из известных особенностей материала, медные трубы и фитинги для водопровода могут применяться при соблюдении следующих условий:

  • в системе исключено появление крупных частиц песка или другого абразива, который способен повредить мягкий металл изнутри;
  • монтаж трубопровода выполнен без использования алюминиевых и стальных деталей, так как исключить возможность появления электрического потенциала на трубе в многоквартирном доме нельзя.

Для меди эти два условия являются определяющими и исчерпывающими, так как такие параметры, как давление в системе, температура воды и возможность гидравлических ударов для медных трубопроводов не важна.

Видео: пайка медной арматуры



ciscoexpo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
