Трубная резьба: размеры - как рассчитать

Одним из важных стандартов, определяющих способ соединения труб различного диаметра (и изготовленных из различного материала) является резьба трубная: размеры этой резьбы необходимо иметь в виду при выполнении любых сантехнических и газовых работ.

Ниже мы рассмотрим основные разновидности трубных резьб, а также – самые распространенные размеры.

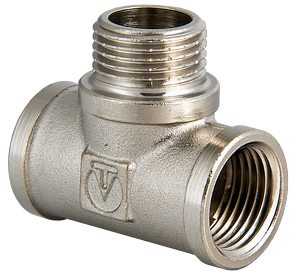

Внутренняя резьба

Понятие о трубной резьбе

Трубная резьба обеспечивает соединение различных труб резьбовым способом, при этом стандартизированность трубной резьбы (т.е. тот факт, что размер трубной резьбы для трубы определенного диаметра относительно неизменен) позволяет добиться требуемого качества и надежности соединения. Кроме совпадения размеров резьб на надежность резьбового соединения влияет также качество нарезки резьбы, а также – соосность резьбовой части с трубой, на которую резьба нанесена.

Обратите внимание!

При нарезке трубных резьб с помощью плашек говорить о соосности можно лишь условно, поэтому оптимальной является нарезка резьбы на трубе с помощью токарного или специального резьбонарезного станка.

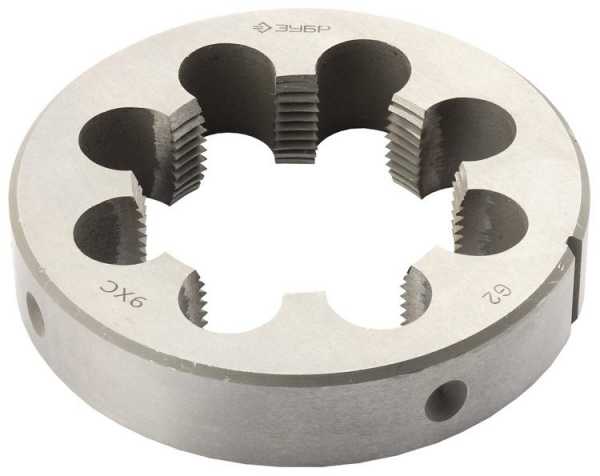

Плашка для нарезки резьбы

Классификация трубной резьбы

Цилиндрическая резьба: особенности и размеры

Трубная цилиндрическая резьба (резьба Витворда или BSW) применяется для цилиндрических соединений. Данная резьба по своей конфигурации относится к дюймовым резьбам с профилем в форме равнобедренного треугольника (угол при вершине 55 градусов).

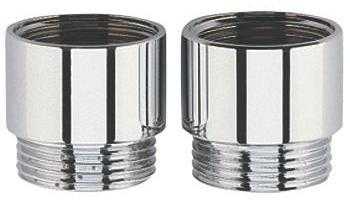

Наружная и внутренняя цилиндрическая резьба

Условно такая резьба обозначается индексом G. К примеру, резьба  G11/2–А характеризуется следующими параметрами:

  • G- обозначение типа резьбы (цилиндрическая)
  • 11/2- условный проход в дюймах
  • А – первый класс точности

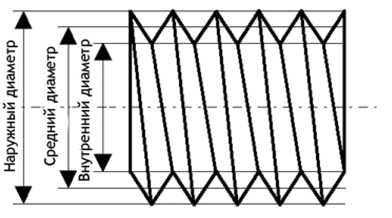

Размеры резьбы

Обратите внимание! Левая резьба обозначается индексом LH

Размеры трубных резьб цилиндрического типа описаны в ГОСТ 6357-81. Наиболее ходовые размеры мы приводим в таблице ниже:

Цилиндрическая резьба: таблица размеров

Коническая трубная резьба: особенности и размеры

Реже, чем цилиндрические трубные резьбы используются резьбы конического типа. Трубная резьба конического типа применяется при конических соединениях труб различного диаметра. Также возможно использование конических резьб в том случае, если соединяется внутренняя цилиндрическая резьба с конической резьбовой частью трубы.

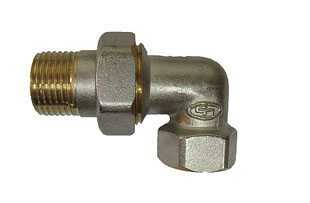

Резьбовое соединение

Применение конической резьбы (международное обозначение BSPT) в обязательном порядке требует использование герметика для обеспечения достаточной плотности и изоляции соединения.

Тип конической резьбы обозначается следующими индексами:

  • R – наружная резьба
  • Rc – внутренняя резьба
  • LH – левая резьба

Размеры резьб трубных  (как видите, ряд параметров отличается от параметров цилиндрической резьбы) конического типа мы приводим в таблице:

Коническая резьба: таблица размеров

Два упомянутых выше типа резьб являются наиболее широко распространенными, и скорее всего, именно с ними вам и придется иметь дело. Однако кроме цилиндрической и конической трубных резьб существуют еще некоторые разновидности, стоящие упоминания в рамках  данной статьи.

Особенности и размеры резьбы NPSM

Резьба NPSM является трубной дюймовой цилиндрической резьбой с профилем в форме равнобедренного треугольника (угол при вершине 60 градусов). Данную резьбу довольно часто называют «американской трубной», так как она соответствует принятому в США стандарту трубных резьб NSI/ASME .

Трубная резьба NPSM позволяет соединять трубы диаметром до 24 дюймов. Параметры резьбы следующие:

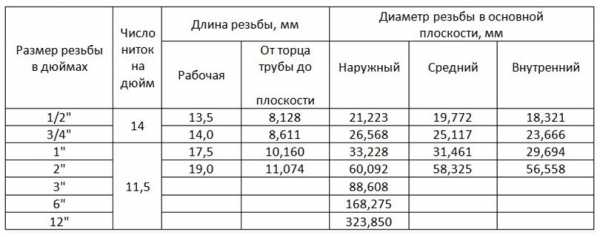

Коническая резьба: таблица размеров

Круглая сантехническая резьба: особенности

Круглая резьба для сантехнических соединений используется там, где есть необходимость в обустройстве разъемного часто развинчивающегося соединения. Характеристики и свойства круглой резьб обеспечивают основанному на ней резьбовому соединению высокую сопротивляемость к нагрузкам и длительный срок эффективной эксплуатации. Круглая резьба применяется в вентилях, кранах, смесителях и другой запорной арматуре.

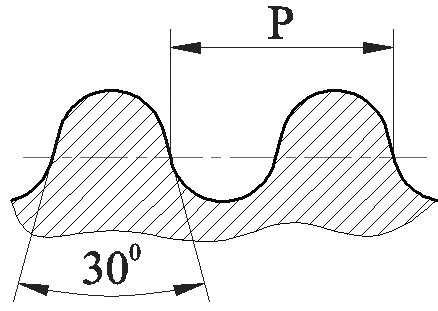

Профиль круглой резьбы

Обратите внимание!

Круглая сантехническая резьба может применяться также в условиях загрязнения – т.е. там, где есть риск попадания в резьбовое соединение посторонних веществ.

Знание основных типов и размеров трубных резьб, с которыми вы сможете столкнуться при осуществлении сантехнических работ, очень важно. Ведь как мы указывали в самом начале статьи, от качества нарезки резьбы (а значит – от точности выбора ее размера) во многом зависит надежность резьбового соединения. Следовательно,  размеры трубной резьбы, приведенные выше, обязательно пригодятся любому мастеру!




o-trubah.ru

Резьба трубная размеры

Обозначение размера резьбы

 Шаг P

Длина резьбы

Диаметр резьбы в основной плоскости

Рабочая

 От торца  трубы до основной  плоскости

Наружный d=D

Средний d2=D2

Внутренний d1=D1

1/16"

0,907

6,5

4,0

7,723

7,142

6,561

1/8"

6,5

4,0

9,728

9,147

8,566

1/4"

1,337

9,7

6,0

13,157

12,301

11,445

3/8"

10,1

6,4

16,662

15,806

14,950

1/2"

1,814

13,2

8,2

20,955

19,793

18,631

3/4"

14,5

9,5

26,441

25,279

24,117

1"

2,309

16,8

10,4

33,249

31,770

30,291

1¼"

19,1

12,7

41,910

40,431

38,952

1½"

19,1

12,7

47,803

46,324

44,845

2"

23,4

15,9

59,614

58,135

56,565

2½"

26,7

17,5

75,184

73,705

72,226

3"

29,8

20,6

87,884

86,405

84,926

3½"

31,4

22,2

100,330

98,851

97,372

4"

35,8

25,4

113,030

111,551

110,072

5"

40,1

28,6

138,430

136,951

135,472

6"

40,1

28,6

163,830

162,351

160,872

studfiles.net

таблица, основные размеры и диаметры

Такой справочный материал как таблица трубной резьбы должен быть под рукой практически у каждого мастера, ведь для ряда сантехнических работ знание диаметра и других характеристик резьбы просто необходимо.

Именно поэтому данную статью мы решили посвятить этому, казалось бы, довольно узкому – но все же очень важному вопросу.

Трубная резьба

Типы резьбы

Характеристики резьбы

Резьба  как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Резьба характеризуется такими показателями как:

  • Единиц измерения диаметра
  • Расположение
  • Профиль резьбообразующей поверхности
  • Направление
  • Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Цилиндрическая трубная резьба

Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.

Цилиндрическая резьба

Параметры данного типа резьбы следующие:

  • Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
  • Наибольший диаметр трубы для резьбового соединения – 6 дюймов

Обратите внимание!

Для соединения труб диаметром более 6 дюймов следует использовать сварное соединение.

Коническая трубная резьба

Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.

Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.

Двойная коническая резьба

Характеристики резьбы:

  • Резьба дюймового типа с конусностью
  • Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)

Резьба круглая (для санитарно-технической арматуры)

Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).

Круглая резьба используется в таких элементах как:

  • Смесители
  • Краны
  • Вентили
  • Шпиндели

Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

Схема круглой резьбы

Резьба NPSM

Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.

Резьба NPSM

Обратите внимание!

Данный тип резьбы не следует путать с резьбой NPT, которая является американским стандартом конической трубной резьбы и используется для обеспечения повышенной надежности соединения труб под высоким давлением.

Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно  обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

  Резьба, дюймов

Размеры, мм

Число ниток

диаметр

шаг резьбы

высота профиля

радиус

на дюйм

на 127 мм

наружныйвнутреннийсредний

1/8

9,729

8,567

9,148

0,907

0,581

0,125

28

140

1/4

13,158

11,446

12,302

1,337

0,856

0,184

19

95

3/8

16,663

14,951

15,807

1,337

0,856

0,184

19

95

1/2

20,956

18,632

19,794

1,814

1,162

0,249

14

70

5/8

22,912

20,588

21,750

1,814

1,162

0,249

14

70

3/4

26,442

24,119

25,281

1,814

1,162

0,249

14

70

7/8

30,202

27,878

29,040

1,814

1,162

0,249

14

70

1

33,250

30,293

31,771

2,309

1,479

0,317

11

55

1 1/8

37,898

34,941

36,420

2,309

1,479

0,317

11

55

1 1/4

41,912

38,954

40,433

2,309

1,479

0,317

11

55

1 3/8

44,325

41,367

42,846

2,309

1,479

0,317

11

55

1 1/2

47,805

44,817

46,326

2,309

1,479

0,317

11

55

1 3/4

53,748

50,791

52,270

2,309

1,479

0,317

11

55

2

59,616

56,659

58,137

2,309

1,479

0,317

11

55

2 1/4

65,712

62,755

64,234

2,309

1,479

0,317

11

55

2 1/2

75,187

72,230

73,708

2,309

1,479

0,317

11

55

2 3/4

81,537

78,580

80,058

2,309

1,479

0,317

11

55

3

87,887

84,930

86,409

2,309

1,479

0,317

11

55

3 1/4

93,984

91,026

92,505

2,309

1,479

0,317

11

55

3 1/2

100,334

97,376

98,855

2,309

1,479

0,317

11

55

3 3/4

106,684

103,727

105,205

2,309

1,479

0,317

11

55

4

113,034

110,077

111,556

2,309

1,479

0,317

11

55

4 1/2

125,735

122,777

124,256

2,309

1,479

0,317

11

55

5

138,435

135,478

136,957

2,309

1,479

0,317

11

55

5 1/2

151,136

148,178

149,657

2,309

1,479

0,317

11

55

6

163,836

160,879

162,357

2,309

1,479

0,317

11

55

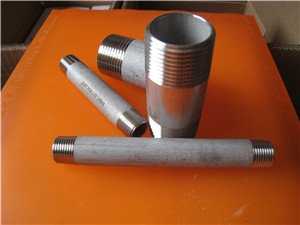

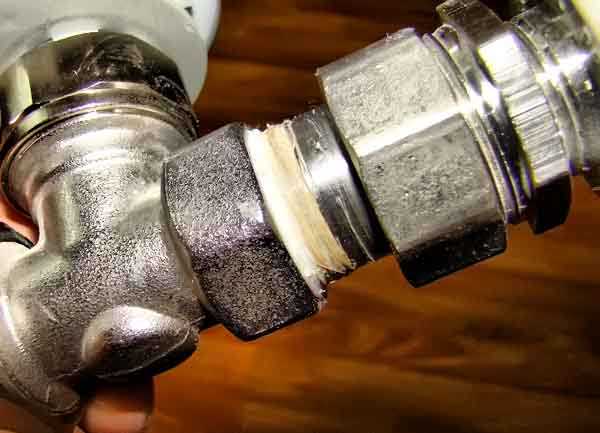

Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами.  И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!
