Содержание

5 основных видов, как сделать своими руками

Трубы из меди считаются одним из наиболее практичных и долговечных вариантов при строительстве трубопроводных систем. Этот материал отлично противостоит коррозии, легко выдерживает серьезные перепады температуры и давления. Медные изделия считаются достаточно пластичными и легко поддаются механическому воздействию. В зависимости от габаритов, трубу можно согнуть руками, либо при помощи специального приспособления – трубогиба.

Особенности медных труб и их применение

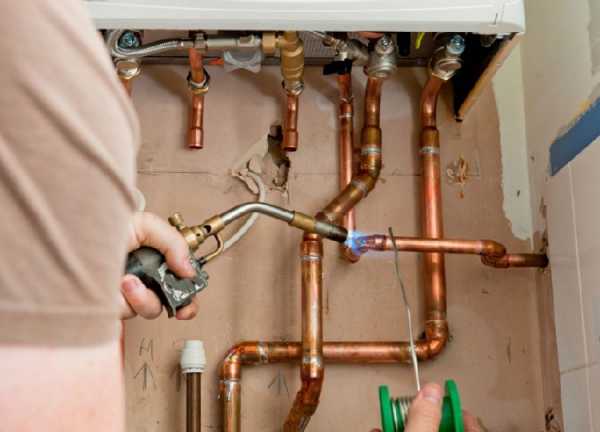

Медные трубы широко используются в быту и во многих областях народного хозяйства. Это объясняется внушительным перечнем достоинств, которыми этот материал отличается от пластиковых или железных аналогов:

  • Хорошая устойчивость к механическим нагрузкам, ударам, сгибам.
  • Длительный срок эксплуатации, измеряемый десятками лет.
  • Устойчивость к размножению патогенных микроорганизмов, что делает медный трубопровод наилучшим вариантом для подачи питьевой воды.
  • Удобство монтажа и сервисного обслуживания.
  • Устойчивость к образованию налета на внутренних стенках трубопровода. В процессе эксплуатации просвет трубопровода не уменьшается, засоры не образуются.
  • Широкий диапазон рабочих температур.
  • Малый коэффициент температурного расширения.
  • Устойчивость к появлению коррозии.

Обратите внимание! Превосходные декоративные качества меди позволяют использовать трубопроводную систему в качестве своеобразного украшения помещения.

В строительстве трубопроводных сетей используются два типа медных труб:

  • Отожженные.
  • Неотожженные.

Отожженные изделия получили широкое распространение, они легко гнутся, обладают хорошими показателями устойчивости к воздействию высоких температур, давления или химикатов. А вот по показателям прочности такая труба будет проигрывать неотожженной.

Неотожженные изделия согнуть сложнее, при этом радиус изгиба не должен быть менее трех диаметров трубы.

Виды и назначение трубогибов

Оборудование для гибки трубного материала из меди (равно как и других цветных металлов) производится в виде ручных или стационарных механизмов. Первые подойдут для небольших объемов работ и удобны возможностью применения непосредственно на месте монтажа трубопровода. Вторые отличаются точностью и широким диапазоном настроек. Чаще используются на крупных промышленных предприятиях.

По способу действия трубогиб можно отнести к одной из таких разновидностей:

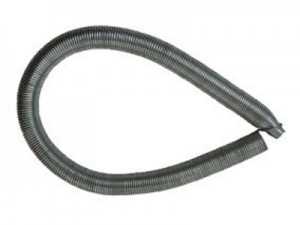

Пружинный

Представляет собой упругую стальную пружину, один край которой выполнен в виде раструба. В раструб заводится конец трубы, после чего пружина продвигается к точке сгиба. Далее, за счет силы рук, пружина, а вместе с ней и труба, сгибаются на желаемый угол. Пружина, благодаря своим качествам, не позволит медной трубе деформироваться или сломаться. Разумеется, о высокой точности такого вида сгибания говорить не приходится. Кроме того, поскольку используется исключительно мускульная сила, возникают определенные ограничения на толщину труб, которые получится согнуть таким образом.

Пружину удобно использовать для коротких отрезков трубы и на концевых участках трубопроводной системы. На большом удалении от открытого торца заводить и снимать пружину будет уже не так просто.

Пружинные трубогибы универсальны, долговечны и недороги, хотя, для каждого диаметра трубы придется приобретать отдельную пружину. Еще один плюс – возможность работы в стесненных условиях.

Обратите внимание! Используя пружинный трубогиб, можно легко изогнуть медную трубу даже в форме змейки.

Ручной

Представляет собой несложную конструкцию, позволяющую работать с трубным материалом сечением от 5 до 125 мм. Базовый элемент ручного трубогиба – оправка. Она вставляется внутрь трубы, либо натягивается на нее снаружи. Оправка уже имеет необходимый угол сгиба. Протянутая через оправку, медная труба согнется под таким же углом. Главный недостаток ручного трубогиба заключается в том, что для сгибания изделий требуется приложение больших физических усилий.

Это важно! Допустимый радиус изгиба медной трубы ручным инструментом должен составлять не менее 6 её диаметров.

Механический

В сравнении с ручными аналогами позволяет сделать процедуру сгибания более удобной и простой. Обеспечивает точное значение угла сгиба и позволяет затрачивать меньше физических усилий.

Различают такие виды механических трубогибов:

  • Сегментный. Позволяет работать с трубами диаметром до 42 мм. Предельное значение угла сгиба – 180°. Для разных диаметров предусмотрены сменные упоры. Изделие помещается в пространство между валиком и сегментом, напоминающим по форме половину диска. При вращении рукоятки диск начинает поворачиваться, наматывая трубу на свой корпус.
  • Рычажный. Из-за простоты конструкции и безотказности получил широкое распространение. Здесь максимальный угол сгиба составляет всего 90°, а диаметр труб – 6-22 мм. Приспособление оборудовано двумя рычагами: на одном крепится гибочный шаблон, на другом – башмак. На шаблоне и башмаке нанесена разметка, позволяющая с высокой точностью выставить значение угла сгиба. Ручки трубогиба разводятся в стороны, труба помещается в шаблон и стопорится. Далее, при помощи рычагов производится сгибание. Рычаг позволяет получить преимущество в силе, но здесь важно помнить, что процесс сгибания следует производить медленно и плавно.
  • Арбалетный. Получил такое название по причине сходства с одноименным стрелковым орудием. Сгибание осуществляется посредством работы храпового механизма с рычажной системой. Гнуть можно металлические трубы диаметром 10-22 мм на любой угол до 90°. Устройство комплектуется сменными опорными башмаками (пуансонами). От их количества напрямую зависит стоимость устройства. Для бытовых нужд можно приобрести арбалетный трубогиб с минимальным числом пуансонов, а недостающие элементы изготовить самостоятельно из твердых пород дерева. Для сравнительно мягкой меди это считается допустимым.

Среди хорошо зарекомендовавших себя производителей механических трубогибов отметим компании Rothenberger, RIDGID, MGF, Virax, REMS.

Гидравлический

Можно отнести к разновидности арбалетных устройств, дополнительно оснащенных гидравлическим приводом. Такое усовершенствование дает возможность гнуть трубы больших диаметров (до 50 мм), но приводит к увеличению габаритов и стоимости трубогиба. Устройство скорее относится к области профессионального инструмента, имея повышенную точность работы и множество вариантов настроек.

В роли толкателя используется домкрат, который выдает усилие 6 и более тонн.

Популярные бренды, под которыми выпускается профессиональные гибочное оборудование: CANSA, MACKMA, CBC UNI, Stalex.

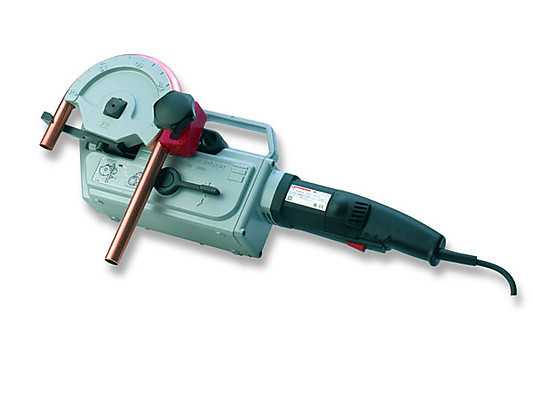

Электрический

Еще одна разновидность дорогих и громоздких профессиональных трубогибов. Вместо гидравлики здесь используется рычажная система, приводимая в движение электроприводом. В домашних условиях используется крайне редко.

Как самостоятельно изготовить трубогиб

При необходимости сделать эффективный ручной трубогиб можно своими руками.

Простейшее устройство легко изготовить на основе бетонной плиты. Дополнительно потребуется лишь перфоратор и некоторое количество стальных штырей. На плите производится разметка в виде сетки с ячейками 4х4 или 5х5 см. В узлах сетки сверлятся глубокие отверстия, после чего в них закрепляются штыри. Трубогиб готов.

Далее, медная труба помещается между штырями и аккуратно сгибается в необходимом направлении. Перемещая изделие между штырями можно менять радиус изгиба.

Следующее устройство конструктивно сложнее и уже похоже на настоящий трубогиб. В первую очередь делается основа, для которой лучше всего подойдет прочная железная труба прямоугольного сечения с толщиной стенок не менее 3 мм. Отступив от одного края 2-3 см, делается отверстие. Его диаметр должен совпадать с размером основного шкива.

Чтобы вычислить длину основы, необходимо определить максимальный радиус загиба, на который будет способен трубогиб, и добавить к этому показателю 5 см. Лишнюю часть трубы обрезаем. Стопор для сгибаемых труб будет выполнен в виде шпильки. На одном ее конце будет гайка, на другом – Т-образный элемент.

Далее, приступаем к изготовлению рукоятки трубогиба. Для этого отлично подойдут железные пластины толщиной 4 мм или более. Ширина пластин должна совпадать с габаритами основы.

После подготовки всех элементов будущего трубогиба, можно приступать к сборке устройства. Основа прочно зажимается в тисках, шкив вставляется в проделанное отверстие, производится фиксация рукояток.

Некоторые умельцы самостоятельно собирают сложные и функциональные гидравлические установки. Для этого используется гидравлический автомобильный домкрат, ролики, железный швеллер, башмак и стальные крепежные элементы. Самый важный момент – выбор роликов, поскольку эта деталь будет обеспечивать правильное прилегание трубы и, как следствие, качество сгиба.

infotruby.ru

Трубогибы для медных труб: конструктивные отличия и особенности использования

А А А

Медь относится к достаточно пластичным материалам, легко поддающимся сгибанию. В то же время медные трубы могут отличаться по коэффициенту жесткости, который зависит не только от их диаметра, но и от толщины стенки. Кроме того, важную роль играют характеристики сплава, а также технологические особенности его обработки. Для того чтобы качественно согнуть такую трубу, избежав надлома, используется трубогиб, позволяющий при минимальных усилиях добиться максимальной точности сгиба. Мощность такого оборудования должна соответствовать степени податливости трубного проката.

Медные трубы.

Разновидности современных механических трубогибов

Гибочные устройства отличаются как по конструкции, так и по способу их применения. Выбирая трубогиб для медных труб, необходимо отталкиваться не только от параметров требуемого обработки трубопроката, но и от технических характеристик самого оборудования, с которыми имеет смысл ознакомиться как можно подробнее.

Устройство пружинного типа

Пружинный.

Отличающийся компактностью и сравнительно небольшим весом пружинный трубогиб представляет собой достаточно простую конструкцию. Основой инструмента является выполненная из высококачественной стали пружина, витки которой плотно прилегают друг к другу. Сгибание можно производить практически под любым углом. С помощью такого приспособления сделать змейку из заготовки не составит труда. При этом перелом трубы практически исключается.

Принцип работы трубогиба выглядит следующим образом:

  1. обрабатываемое изделие соответствующего диаметра вставляется в воронку, после чего пружину нужно протянуть по трубе до места предполагаемого сгиба;
  2. посредством физического усилия обхваченная обеими руками пружина с находящейся внутри трубой сгибается в требуемом направлении;
  3. достигнув необходимого угла сгиба, остается всего лишь снять пружину через тот же конец медной трубы, на который она была натянута.

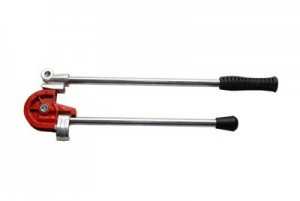

Рычажный трубогиб для медных труб

Рычажный трубогиб Sparta.

Механическое устройство рычажного типа отлично справляется с трубами, диапазон диаметров которых варьируется в пределах 6–22 мм. Имея два удобных рычага, он способен легко загибать медные трубчатые изделия, образуя угол в 90 градусов. Значительных физических усилий это не требует. Приспособление используют в работе с трубками небольшого диаметра. Крупногабаритное изделие в данном случае согнуть не получится.

Для выполнения операции необходимо поместить трубу в закрепленный на одном рычаге гибочный шаблон, после чего прижать ее башмаком, которым оснащен второй рычаг. При неспешном сведении двух ручек-рычагов медное изделие сгибается на требуемый угол, контролировать который можно посредством нанесенной как на шаблон, так и на башмак разметки.

Арбалетный ручной трубогиб для медных труб

Арбалетный.

Инструмент в форме арбалета позволяет осуществлять сгибание, угол которого не превышает 90 градусов. Для того чтобы задать необходимую величину угла, используется входящий в комплект устройства шаблон, рассчитанный на определенный диаметр обрабатываемой медной заготовки.

Арбалетные устройства работают по принципу натягивания тетивы. Конструкция включает в себя храповый механизм и рычаг привода, посредством механического воздействия которых происходит изменение формы трубчатого изделия.

Сегментный трубогиб

Название данного устройства объясняется наличием в его конструкции специального шаблона, роль которого выполняет сегмент в виде половины диска. Также на рукоятке имеется вращающийся валик, за счет воздействия которого на медную трубку установленное в трубогиб изделие сгибается в соответствии с формой сегментного корпуса.

С помощью такого инструмента можно гнуть трубы диаметром до 42 мм. При этом есть возможность добиться изгиба, угол которого составит 180 градусов.

Особенности гидравлических и электрических устройств

Использование оборудования профессионального назначения позволяет добиться повышенной точности сгиба, предварительно задав необходимые настройки.

Гидравлический.

Гидравлические трубогибы для медных труб могут быть как ручными, так и стационарными. В заводских условиях преимущественно используются аппараты в виде станков. Благодаря гидравлике никаких особых усилий при работе с таким оборудованием не требуется, вне зависимости от диаметра обрабатываемых изделий.

Электрический.

Электрический трубогиб по принципу действия схож с ручным инструментом рычажного типа. Однако в данном случае физическую силу заменяет электропривод, посредством которого происходит изгибание трубы по шаблону определенного диаметра. В основном такое оборудование задействовано на производственных площадках.

Правильно выбрать трубогиб для медных труб можно, грамотно оценив сферу его применения и тщательно проанализировав предполагаемый результат работы.

Видео



Похожие записи:

otoplenie-guide.ru

Трубогиб для медных труб - как согнуть медную трубу

СТАТЬИ

Согнутые медные трубы активно используются в водопроводных сетях горячего и холодного водоснабжения, в газовых аппаратах, холодильниках и т.д. Из-за отсутствия коррозии, благодаря своей эластичности, неагрессивности и благотворного воздействия на воду (бакторецидности), согнутые медные трубы находят широчайшее применение в системах кондиционирования воздуха.

Из согнутых медных труб делают газопроводы небольшого сечения. У меди не возникает искры при ударе - и как следствие нет риска взрыва газа. Согнутые медные трубы часто используются в системах отопления, так как медь обладает высокой теплопроводностью.

Особенности гибки медной трубы на трубогибе

Медная труба, с точки зрения гибки ее на трубогибочном станке, имеет 2 состояния  - мягкая и твердая. Твердые и полутвердые медные трубы имеют большую жесткость. При изготовлении такие трубы подвергают термообработке с целью увеличения эксплуатационных характеристик - прочности и пластичности. Медные трубы без термообработки (неотожжённые медные трубы) из-за своей жесткости чрезвычайно трудно гнуться даже на радиус 3D.

По этому, при гибке медных труб на радиусы гибки менее 3D следует применять мягкие трубы, а еще лучше мягкие повышенной платичности, либо твердые и полутвердые медные трубы подвергать термической обработке - отжигу
Отожжённая медная труба более пластична, но имеет меньшую твердость. Она хорошо деформируется (гнётся), но после гибки её следует термоупрочнить. В связи с тем, что по плотности медь не отличается от стали, но не корродирует, толщина стенок у труб очень редко превышает 1,5 - 2 мм.

Отожженные медные трубы малого диаметра (до 38 мм) хорошо гнуться на трубогибочных станках БМК на малые радиуса (от 1,5 D) даже без специальной оснастки.

При гибке на трубогибах отожженных медных труб диаметром свыше 38 мм необходимо подбирать оптимальный радиус гибки при простой оснастке, либо изготавливать сложную оснастку. Для гибки таких медных труб в оснастку входит специальный гибочный ролик с прямым участком, складкоразглаживатель, стальной гибкий дорн.

После гибки на трубогибочном станке, изделия из отожженной медной трубы желательно термически упрочнить, повысив таким образом их эксплуатационные характеристики.

Все круглые медные трубы изготавливаются по ГОСТ817-2006 и в обозначении имеют следующуюю информацию:

1-я буква определяет способ изготовления (Д - холодно деформированная, тянутая или холоднокатанная, Г-пресованная)

2-я и 3-я буквы - форма трубы (КР-круглая)

4-я буква- точность изготовления (Н,П,И,К,С,У)

5-я буква - состояние (М-мягкая, П-полутвердая,Т-твердая, Л-мягкие повышенной пластичности, Ф-полутвердые повышенной прочности, Ч-твердые повышенной прочности)

Далее размеры D (диаметр) и S (толщина стенки), длина и т.д.

Особые условия по точности (Т), по кривизне (О), требованиям на растяжение (Р), требованиям к твердости(Н), условий намотки в бухты ( БТХ) - свободной намотки, (БУ)- упорядоченной намотки, (БС)- спиральной намотки, определены в ГОСТ 817-2006.

Трубогибы и трубогибочные станки для гибки медных труб

ООО "Балтийская Машиностроительная Компания" производит трубогибы для гибки медных труб и специальную оснастку к ним.

Дорновые трубогибы для гибки медных труб наружным диаметром от 3 до 30 мм:

  • Ручной программируемый дорновый трубогиб СМ-30 PARTNER в 2-х и 3-х координатном исполнении
  • Полуавтоматический дорновый трубогибочный станок СЕ-30 PARTNER  в 2-х и 3-х координатном исполнении
  • Автоматический дорновый трубогибочный станок СЕ-30 PARTNER.3X

Дорновые трубогибы для гибки медных труб наружным диаметром от 3 до 51 мм:

  • Полуавтоматический дорновый трубогибочный станок СЕ-51 MASTER
  • Автоматический дорновый трубогибочный станок СЕ-51 MASTER.3X

Дорновые трубогибы для гибки медных труб наружным диаметром до 80 мм:

  • Полуавтоматический дорновый трубогибочный станок СЕ-80 PROFi
  • Автоматический дорновый трубогибочный станок СЕ-80 PROFI.3X

Использование трубогибочных станков серий PARTNER, MASTER и PROFI позволит вам изготавливать из медных труб изделия любой сложности!



www.tubend.ru

Как согнуть медную трубку в домашних условиях трубогибом


Для облегчения процесса прокладки трубопровода из медных труб, используются различные приспособления, в том числе трубогиб. Это может быть ручной прибор для работы в домашних условиях или промышленное оборудование, показанное для обустройства систем общественного пользования. Главное, что нужно знать, это как согнуть медную трубку без повреждения формы, потому важно подобрать трубогиб соответствующего типа и коструктивных особенностей.

Типовые варианты оборудования для гибки медных труб

Для облегчения процесса прокладки трубопровода из медных труб, используются различные приспособления, в том числе трубогиб

Достаточно мягкий и гибкий материал имеет свои показатели прочности и жесткости, зависящие от сечения, толщины стенок, а также от марки сплава и способа обработки. Податливость материала на сгиб определяет нужное усилие, которое прикладывается для изгибания проката, по этому показателю и нужно выбирать трубогиб, особенно, если это ручной прибор.

Необходимо, чтобы оборудование отвечало:

  1. Удобству применения;
  2. Облегчению работы с трубным прокатом;
  3. Соответствию размерам сечения трубы;
  4. Простоте транспортировки и монтажа на месте.

Выбирая трубогиб для гибки в домашних условиях, стоит определить размеры габаритов, эргономичность оборудования и условия эксплуатации прибора, а они могут различаться. Например, некоторые модели допустимы для использования в ограниченных пространствах (под углом дома, в системе канализации), а некоторым нужно много места.

Для обеспечения всех показателей выпускаются два типа оборудования:

Рекомендуем к прочтению:

  1. Станки стационарного и переносного типа;
  2. Ручной трубогиб.

Последний вид имеет более широкую область применения, поэтому считается универсальным и подходит для гибки элементов сечения до 50 мм. Ручной трубогиб имеет свои разновидности:

  • пружинный;
  • механический;
  • гидравлический;
  • электрический.

Стоит разобрать каждый тип подробнее.

Пружинный прибор для гибки медной трубы

Это оборудование, представляющее собой удлиненную стальную пружину с витками, плотно прилегающими один к другому и имеющими расширение на одном конце

Это оборудование, представляющее собой удлиненную стальную пружину с витками, плотно прилегающими один к другому и имеющими расширение на одном конце. При всей прочности, трубогиб ручной имеет высокую степень гибкости, позволяя проводить работы в домашних условиях.

Применение простое: надеть элемент широким концом на трубу, протянуть до того места, где нужно согнуть и выполнить действие. Стянуть пружину по окончании работ не составляет труда. Преимущество модели:

Рекомендуем к прочтению:

  • малые габариты, что обеспечивает удобство работы в самых ограниченных условиях;
  • низкий вес, а это простота транспортировки;
  • прочность и простота конструкции — тут совершенно нечему ломаться;
  • можно применять сразу на месте установки или на уже проложенных элементах трубопровода, причем делать без настройки прибора.

Недостатки:

  1. полное отсутствие механизации, позволяющей усилить давление. Поэтому рассчитывать приходится только на собственные мышцы. Однако далеко не каждую трубу можно согнуть таким образом;
  2. угроза недогиба/перегиба;
  3. необходимость передвигать пружинное устройство к месту гибки, что не всегда возможно из-за длины системы;
  4. расчет только на трубы определенного сечения, поэтому придется для каждого нового элемента покупать новый пружинный прибор.

Механический прибор для гибки

Рычажный прибор для гибки пользуется популярностью из-за простоты применения

Оборудование данного типа значительно облегчает процесс гибки тонкостенных, толстостенных медных труб, производимый в домашних условиях. Ручной трубогиб механический позволяет усилить давление, что гарантирует оперативность процесса. Есть рычажные, сегментные приборы, а также типа «арбалет».

  • Рычажный прибор для гибки пользуется популярностью из-за простоты применения. Угол сгиба 90 градусов, диапазон от 6 до 22 мм, модели, как правило, предназначены для работы обеими руками.
  • Сегментный трубогиб – это оборудование в виде компактного станка. Допускается обработка элементов до 42 мм в сечении, максимальный угол изгиба 180 градусов. Оснащен сменными упорами. Принцип работы основан на верчении ручки станка, которая приводит в действие механизм изгибания.
  • Арбалет в точности повторяет принцип работы ручного оружия и позволяет гнуть трубы до 90 градусов сечением от 10 до 22 мм. Принцип работы обеспечивается рычажковым храповым механизмом.

Гидравлические и электрические приборы

Электромеханический ручной тип повторяет механический сегментный трубогиб, но имеет отличия в приводе и работает от электрического двигателя

Ручной трубогиб любого из данных типов максимально облегчает проведение работы в домашних условиях. Основные различия:

  1. Гидравлический ручной тип представляет собой механическое оборудование «арбалет». Максимальный угол 90 градусов, трубы сечением 10 -50 мм, есть сменные сегменты для работы с трубами разного диаметра.
  2. Электромеханический ручной тип повторяет механический сегментный трубогиб, но имеет отличия в приводе и работает от электрического двигателя. Позволяет гнуть трубы разного диаметра, максимальный угол изгиба 180 градусов и оснащен сменными упорами.

Важно! Электромеханические трубогибы часто бывают оснащены цифровыми дисплеями, которые оповещают пользователя о допустимом угле гибки, что особенно важно при работе с тонкостенной медной трубой.

vodakanazer.ru

Выбираем правильно трубогиб для медных труб

Трубы из меди нашли широкое применение в области современного оборудования и строительства – это трубопроводы, сантехника, кондиционеры и холодильники. И поскольку медь является очень пластичным материалом для работы с ним используются специальные инструменты, такие как труборез и трубогиб.

Трубогиб для медных труб позволяет качественно гнуть медные трубы без надлома и трещин стенок трубы. Инструменты различаются по своему устройству и назначению, поэтому к выбору нужно отнестись со всей ответственностью. Трубогибы делятся на три группы:

  • Гидравлические;
  • Пружинные;
  • Рычажные

Также инструменты имеют различную ценовую категорию, которая зависит не только от производителя, но и назначения инструмента. Для частого использования рекомендуется рассмотреть профессиональные инструменты, если планируется редкое использование трубогиба, то можно приобрести недорогой ручной аналог.

Пружинный трубогиб

Данная модель трубогиба имеет простейшую конструкцию и легкое использование. Трубогиб представляет собой стальную пружину определенного диаметра. Внутренний диаметр должен обязательно соответствовать диаметру медной трубы, которая и вставляется внутрь пружины в форме воронки. Пружинный трубогиб для медных труб позволяет сгибать трубу под любым углом не деформируя и не ломая ее.

Особенностью данного инструмента является чрезвычайно низкая стоимость, удобная конструкция и возможность сгибать трубы в нужном направлении. Из недостатков можно отметить лишь неудобство сгибания слишком длинных труб, необходимость применять физическую силу и сгибание труб небольшого диаметра.

Рычажной трубогиб

Данная модель также относится к ручным инструментам и представляет собой конструкцию состоящую из двух рычагов: один – это гибочный шаблон, на втором расположен башмак. На этих рычагах расположены отметки, благодаря которым можно сгибать медную трубу под любым углом.

Среди преимуществ данного инструмента – это минимальные физические усилия, компактность, легкость, возможность установить точный угол работы и высокое качество. Также благодаря рычажному трубогибу можно согнуть трубу на 180 градусов без риска деформировать элемент.

Из недостатков можно отметить лишь то, что рычажной трубогиб для медных труб может работать только с определенным диаметром труб небольшого размера. Рычажной трубогиб имеет большой разброс цен зависимый от функций модели и популярности производителя.

Метод работы рычажного трубогиба достаточно прост: трубу укладывают в небольшую канавку и фиксируют. Затем на трубу накладывается рычаг с башмачком, чтобы отметки между собой соединились и после плавного движения рычага медная труба сгибается до нужного радиуса.

Гидравлический трубогиб

Более современный инструмент особенность которого заключается в сгибании трубы с помощью гидравлического механизма. Трубогиб может быть стационарным, станочным и ручным. Преимущества устройства неоспоримы, он может сгибать трубы любого размера, процесс может быть доведен до автоматизма и усилия при работе минимальны.

Имеют гидравлические трубогибы и свои недостатки – это высокая стоимость, которая порой не всем доступна и большие габариты, что усложняет процесс транспортировки инструмента.

Электрический трубогиб

Трубогиб с электрическим приводом имеет аналог сгибания трубы как и у рычажного по методу наматывания трубы. Электрическое оборудование целесообразно использовать при больших объемах на производствах, так как инструмент имеет высокую стоимость и не является экономически выгодным приобретением для бытового использования.

Выбирая трубогиб для медных труб прежде всего определите свои цели и потребности, так как не всегда есть нужда приобретать дорогое оборудование, если требуется небольшая производительность.

marketer-stroi.com

Как согнуть медную трубу с помощью трубогиба в домашних условиях

Средняя длина медных труб равняется 50 метрам. Соответственно монтаж их невозможен без необходимости делать изгибы на элементах трубопровода. Согнуть изделия можно несколькими способами.

Пружинный метод

Обеспечивает сгибание изделия фактически под любым углом. Применяется обычно в замкнутых пространствах. Общая стоимость данных монтажных работ очень мала. Установка медных труб происходит быстро и просто;

Пружины для гибки медных труб

Рычажный метод

Цена рычажного оборудования довольно высока, однако его всегда можно взять напрокат. Используется при монтаже медных труб с одинаковым диаметром. Максимальный уровень сгибания при данном методе равен 180 градусам. Рычажный инструмент обеспечивает простой монтаж;

Ручной метод

Самый экономный вариант относительно стоимости, но при этом довольно эффективный. Использование ручного трубогиба в домашних условиях позволяет исключить опасность появления на трубах трещин и деформаций. При всем при этом есть и минусы: трубогиб требует приложения определенных физических сил, он не подходит для монтажа длинных изделий;

Ручной трубогиб для медных труб

Гидравлический метод

Самый дорогой из предложенных вариантов. Согнуть деталь с его помощью очень просто, ведь гидравлический механизм обеспечивает максимальную легкость работы. Используется для сгибания изделий самых разных диаметров ввиду наличия набора сегментов.

Гидравлический трубогиб

Гидравлический ручной трубогиб

Рекомендации по сгибанию труб в домашних условиях

Проще всего согнуть детали, выполненные из отожженной меди ввиду их пластичности. Возможно даже сгибание изделия на большой радиус руками. Одного изгиб можно сделать только один раз, так как в дальнейшем эластичность изделия уменьшается. Вернуть прежние качества позволяет газовая грелка. Достаточно немного нагреть деталь и быстро выполнить изгиб;

Изделия, выполненные из неотожженной меди, согнуть можно аналогичным способом. Медная деталь нагревается посредством газовой горелки, затем выполняется изгиб.

Инструменты для небольшого радиуса

Если требуется выполнить изгиб небольшого радиуса, применяются специальные инструменты: пружины и трубогибы.

Трубогиб

При применении трубогиба можно сделать требуемый изгиб без нагреваний и отжига. Трубогиб следует зафиксировать на рабочем участке, затем согнуть изделие под нужным радиусом. Детали диаметром 28 мм позволяют сделать практически любой изгиб, однако необходимо сохранить минимальное значение внутреннего диаметра, равное 14 мм. В ином случае могут возникать трудности в транспортировке жидкостей.

Пружина

Пружина для сгибания труб

При применении специальной пружины в домашних условиях требуется предварительно нагреть трубу до 450-550 градусов. Только после производится нужный изгиб.

Рекомендация: Медное изделие, внутренний диаметр которого выше 28 мм, перед выполнением изгиба требуется нагревать вне зависимости от того, каким способом вы производите работу. Нагрев вплоть до 450-550 требуется и для обожженных, и для необожженных деталей.

Важно также помнить, что медные изделия с большими диаметрами нельзя гнуть вручную. Обязательно требуется нагрев, трубогиб и другие инструменты. В обратном случае высока вероятность возникновения деформаций, изломов.

Устанавливать медные трубы проще, чем стальные изделия. Эта работа по силам каждому человеку, имеющему желания разобраться во всех тонкостях работы.

trubygid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
