Простой труборез своими руками

Понадобится

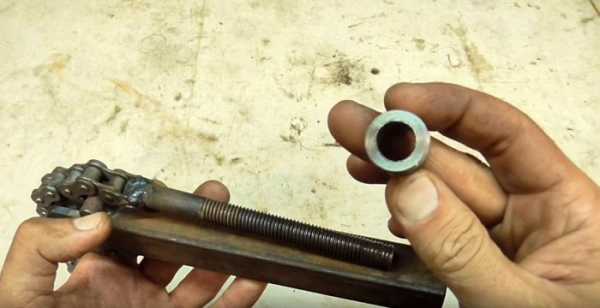

• Кусок прямоугольного профиля.

• Кусок мотоциклетной цепи.

• Шпилька с гайкой.

• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.

• Ролик от трубореза – можно без проблем купить в магазине запасных частей и инструментов.

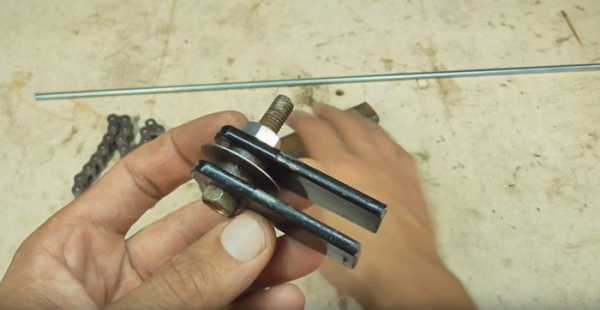

• Стальные пластинки с отверстием для крепления ролика.

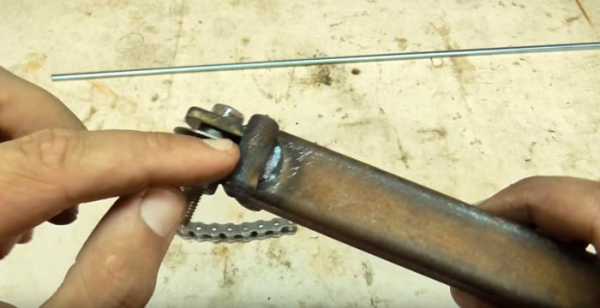

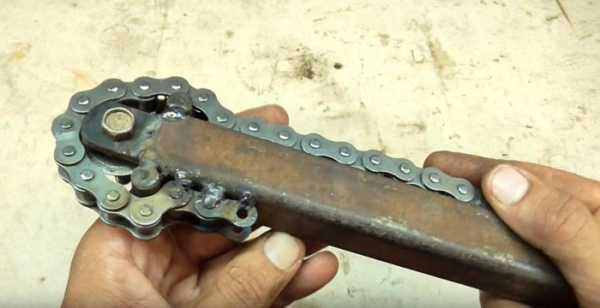

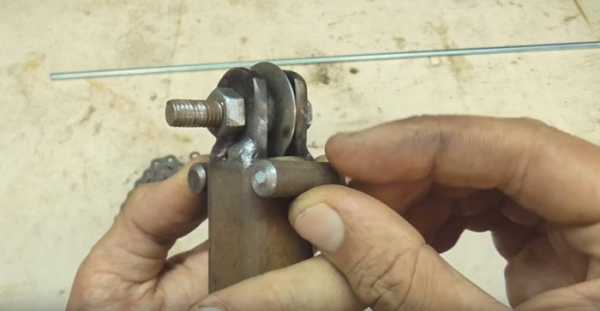

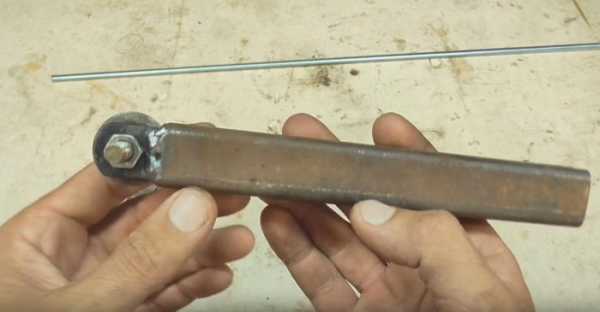

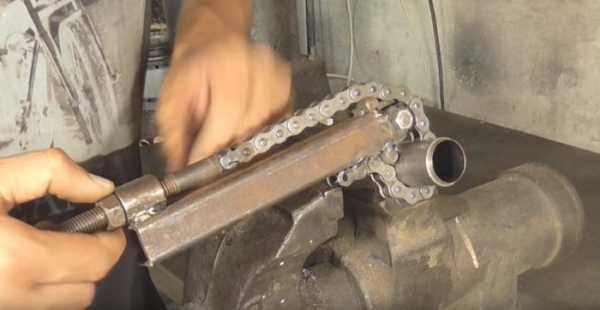

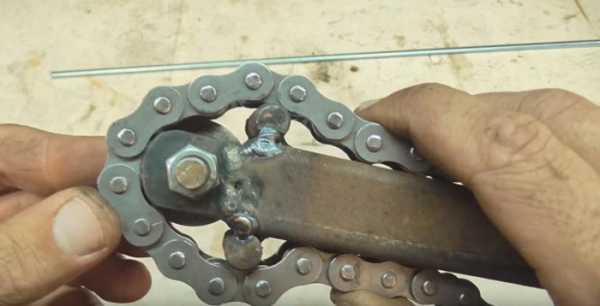

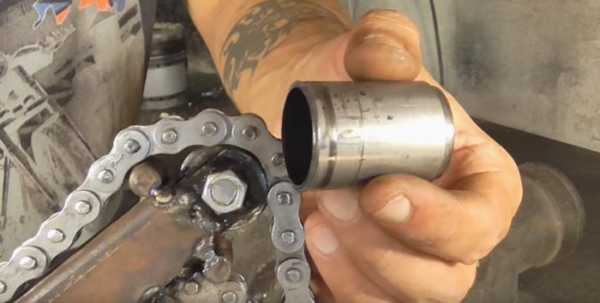

Изготавливаем труборез

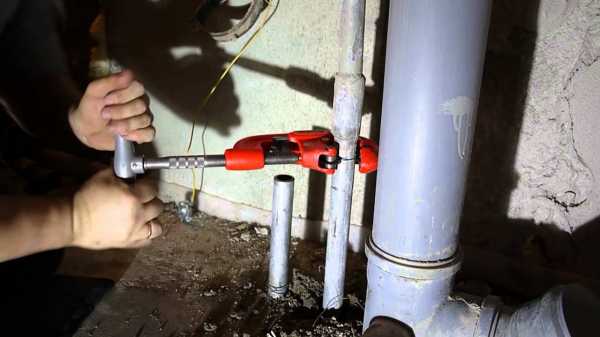

Как разрезать трубу?

Смотрите видео

sdelaysam-svoimirukami.ru

Труборез для стальных труб своими руками: видео, чертежи

При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко. Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства. Практически все самодельные варианты исполнения изготавливают под определенные условия работы: диапазон диаметра и длины трубы, твердость материала, мобильное или стационарное применение. При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Что следует учитывать?

Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:

1. Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
2. Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
3. Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.

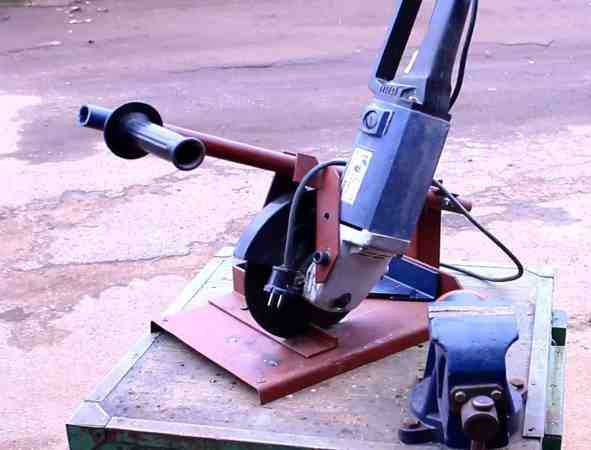

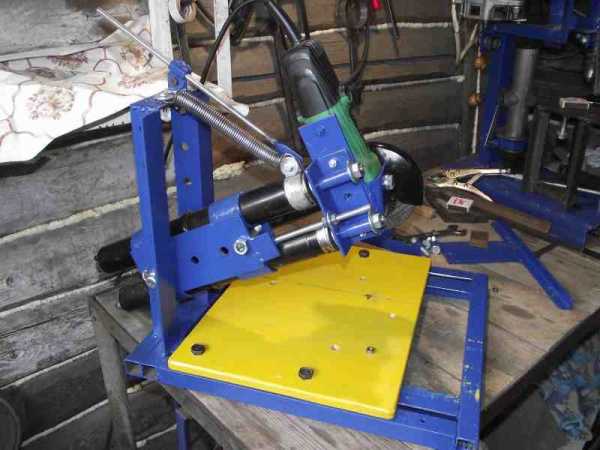

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.

Самодельная электрическая модель: инструменты и детали

Для изготовления столь достаточно сложного прибора может понадобится:

1. тисы;
2. ключи;
3. ножовка по металлу;
4. напильники;
5. молоток;
6. отвертки;
7. сверло;
8. сварка.

Исходными материалами станут:

1. болты и винты;
2. катанка с квадратным профилем 15 на 15 мм;
3. пружина;
4. несколько лент из стали;
5. заклепки;
6. ножовочное полотно.

Работа займет достаточно много времени, что нужно учесть.

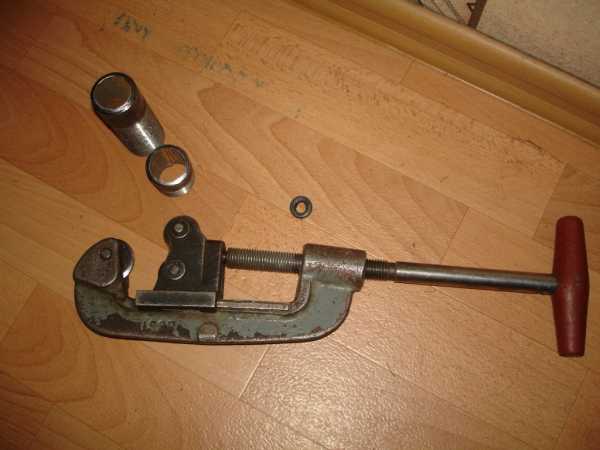

Почти готовая модель самодельного инструмента

Ход выполнения работы

Свой отрезкой инструмент, в данном случае левая часть, можно сделать следующим образом:

1. Отрезаем катанку длинной 135 мм.
2. Отмеряем 90 мм и создаем отверстие для прижимного болта.
3. На верхнюю кромку накладываем полотно, которое фиксируется прижимной планкой при помощи винтов и заклепок.
4. С одной стороны просверливается отверстие, которое станет осью. В качестве оси можно использовать прут, диаметр которого 8 мм.

Далее проводится изготовление правой части, которая намного сложнее. К особенностям ее создания отнесем:

1. Со стороны рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
2. Оставшаяся часть будет служить в качестве рукоятки.
3. С левой стороны катанки нужно создать отверстие, в которое будет вкручивать прижимной болт.
4. Напротив отверстия, в которое будет вставляться ось, крепится стальная полоса. Длина полосы выбирается с учетом того, чтобы образованная длина от центра оси к рукоятке составляла не менее 30 мм.

Ручной инструмент, как видно из вышеприведенной информации, состоит из основных двух частей. После их подготовки проводится сборка:

1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится между левой и правой частью.
2. В качестве оси можно использовать сочетание винта и гайки. В данном случае не придется проводить сварочные работы, а при необходимости можно будет провести разбор созданного ручного инструмента.
3. Фиксация обоих сторон, при использовании пары болта и гайки, происходит за счет зажима гайки.

Подобным образом можно ответить на вопрос, как сделать труборез своими руками. К особенностям подобного самодельного варианта исполнения можно отнести то, что его можно подогнать под наиболее подходящий диапазон диаметров стальной трубы. Самостоятельно изготовление не занимает много времени и средств, созданный инструмент прослужит долгие годы.

В заключение отметим, что своими руками также можно изготовить модели, усилие в которых передается через цепную или ременную передачу от электродвигателя. Производство подобного оборудования требует наличие определенных навыков инженера и мастера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Труборез – ручной, гидравлический, пневматический, термический + видео

Резка труб труборезом – мероприятие вполне закономерное и необходимое, потому что сделать это вовсе без инструмента невозможно, а использовать сложные приспособления зачастую крайне неудобно. Вот и изобрели узкоспециализированный, но чрезвычайно удобный агрегат.

Какой инструмент отрежет трубу?

Из всех видов металлопроката трубы – едва ли не самый востребованный вид. Кроме черных и цветных металлов, широко используются пластик. Нет ни одной отрасли хозяйства, где бы ни прибегали к таким видам коммуникаций. Поэтому нет необходимости объяснять, зачем нужны обсуждаемые нами инструменты. Трудно сказать, когда и кто первый придумал упростить и облегчить процесс обработки, но сейчас труборез для стальных труб и других видов присутствует в каждой бригаде и на каждом производстве, правда, отличаются они масштабами.

Современные инструментальные заводы выпускают ручные инструменты для резки, с электро- и пневмоприводом. Встречаются внушительные промышленные агрегаты и совсем миниатюрные, например, мини-труборез для бытовых нужд. Множество видов устройств обусловлено разнообразием материалов (сталь, медь, чугун) и диаметров. Покупая себе в пользование такой агрегат, вряд ли стоит гнаться за высокими технологиями, ведь, наверняка, масштаб работ дома не велик, хватит вполне и ручного приспособления, лучше заплатить чуть больше за простой, но качественный инструмент.

Самый простой инструмент – ручной!

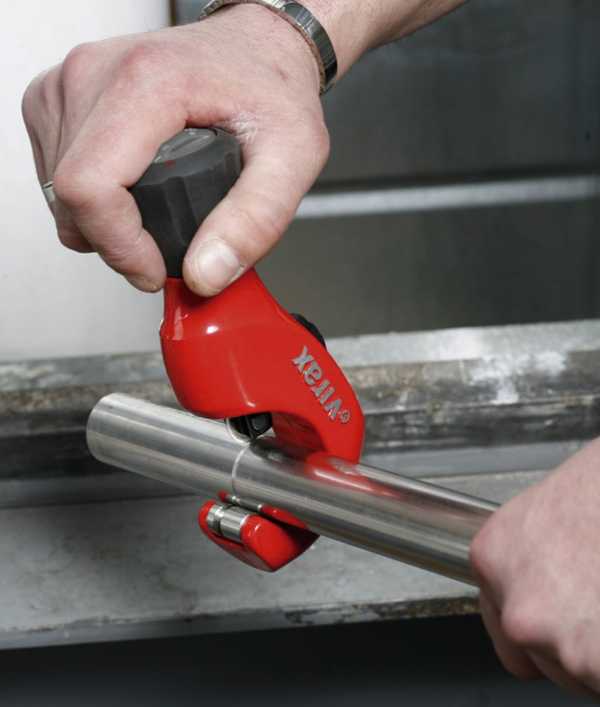

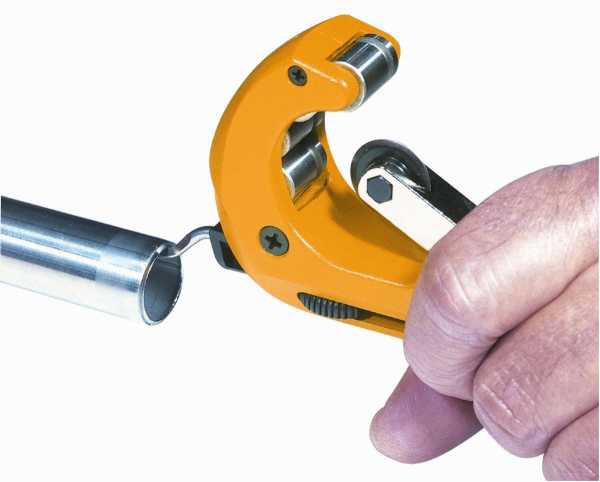

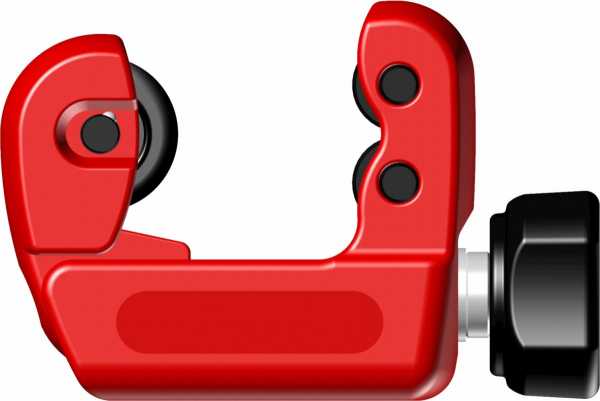

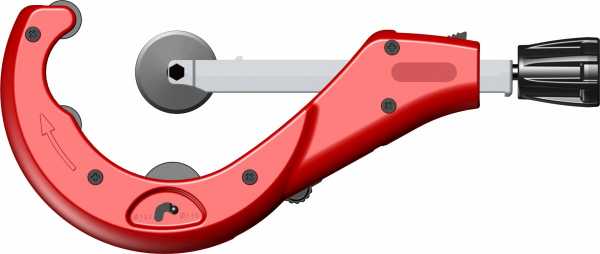

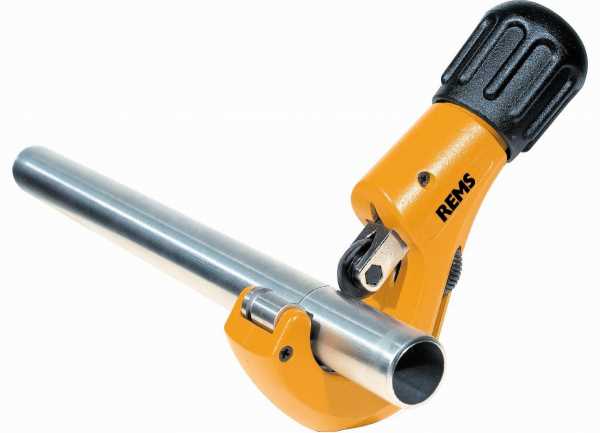

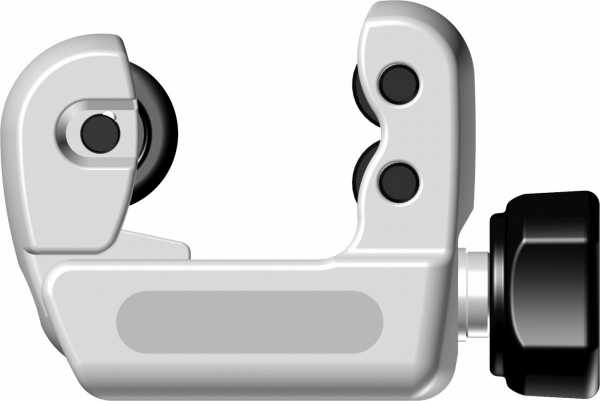

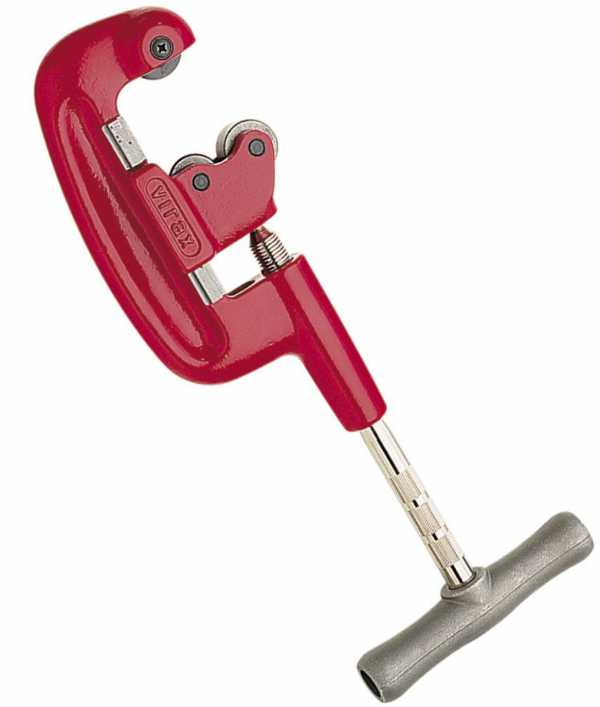

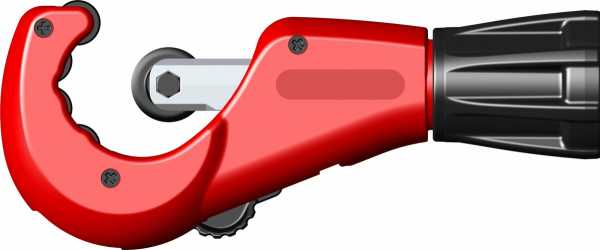

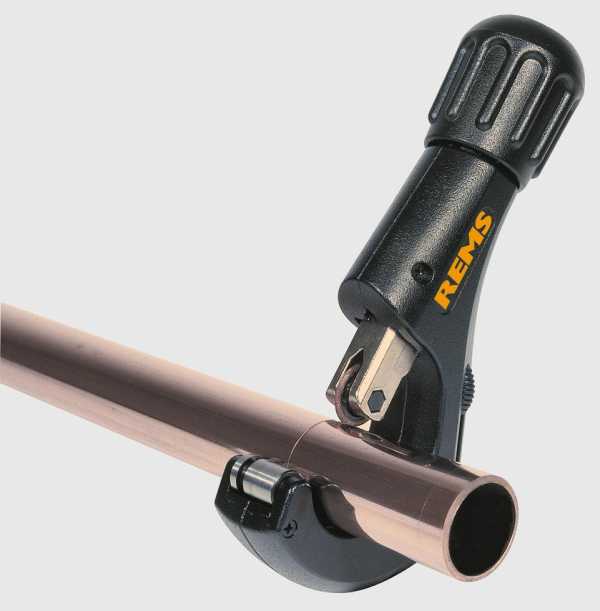

Ручные модели обеспечивают точную и не слишком трудоемкую резку. Такой инструмент состоит из струбцины и серьги с вмонтированными прижимным и отрезным роликами. Более широкий прижимной ролик обеспечивает надежный прижим, а тонкий – быстрый и чистый отрез. Ручные роликовые модели берут для работы с небольшими диаметрами. Выполняются такие инструменты из металла, имеют значительный запас прочности и практически не выходят из строя. Небольшие размеры позволяют использовать их при монтажных и ремонтных работах в тесных помещениях, а малый вес – легко переносить по мере необходимости.

• Наиболее известные модели ручных роликовых труборезов фирмы Ridgid применяются для резки стали. Они дают чистый срез без деформаций.
• А продукт фирмы Rex – RBN 42S предназначен для работы с тонкостенными нержавеющими трубами. Подшипники, которые используются для роликов, делают процесс резания независимым от физической силы. Этот инструмент также может использоваться для обработки меди.

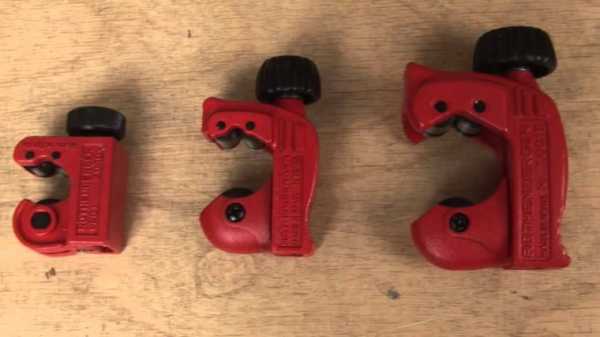

• Мини-труборезы модели MC2GRIP можно использовать для работы с изделиями из меди, стали, алюминия. Этот инструмент отличают закругленные углы и сглаженные края, он занимает минимум места и обеспечивает максимум удобства при работе.
• Модели TC2QRGT рекомендуются для отрезки труб с пластиковым покрытием. Специальный ролик обеспечивает чистый срез, можно применять для любых газовых разводок. Цепной механизм предназначен для разрезания выхлопных труб, но конструкция этого инструмента позволяет использовать его для работы с медными и пластиковыми изделиями диаметром до 85 мм. Достаточно большой диаметр режущих роликов позволяет резать толщину до 3 мм.
• Ручной представитель Ridgid P-TEC 5000 – одна из последних разработок фирмы Ridge Tool. Этот инструмент может одновременно разрезать изделие, обрабатывать фаски и зачищать заусенцы. Предназначен он для работы с пластиком. Коммуникации после обработки могут сразу стыковаться с фитингами.

Для работы с пластиковыми и тонкостенными металлическими трубами можно использовать специальные ножницы. Они оснащены закаленными клиновидными лезвиями и храповым механизмом. Резка проводится под прямым углом, край получается ровным, без стружки. Часто для полипропиленовых труб используются модели гильотинного типа. При этом срез получается ровным и чистым, а для сварки встык требуется минимальная зачистка, при муфтовой сварке зачистка не требуется вовсе.

Для толстостенных труб большого диаметра оптимальным решением могут стать хомутные разъемные модели. Хомутная защелка позволяет быстро устанавливать инструмент и обеспечивает при этом достаточные усилия для работы. Приспособление оснащено четырьмя режущими роликами, легко берет сталь, литой и кованый чугун, не требует большого пространства вокруг, а процесс работы не дает искр.

Роторные модели можно использовать в любых условиях: во взрывоопасной среде, котлованах, под водой и т.д. Этот инструмент обеспечивает бесшумную, искробезопасную холодную резку изделий большого диаметра. Агрегат снабжен рукояткой, с помощью которой инструмент вращается и одновременно поджимается. Поворачивать его можно на 1/3 или 1/4 окружности, затем возвращать и снова поворачивать. Четыре ролика расположены в корпусе таким образом, что обеспечивается непрерывная отрезка трубы. Роторный (поворотный) инструмент считается одним из лучших.

Какой привод еще может иметь труборез?

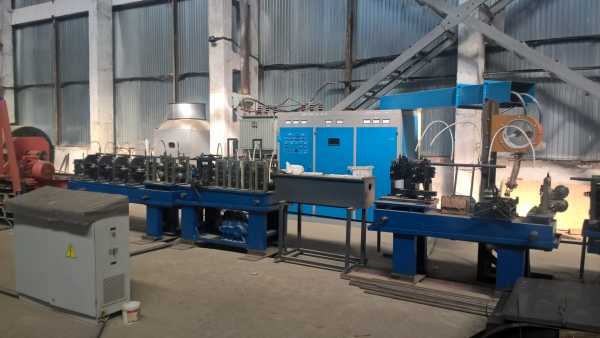

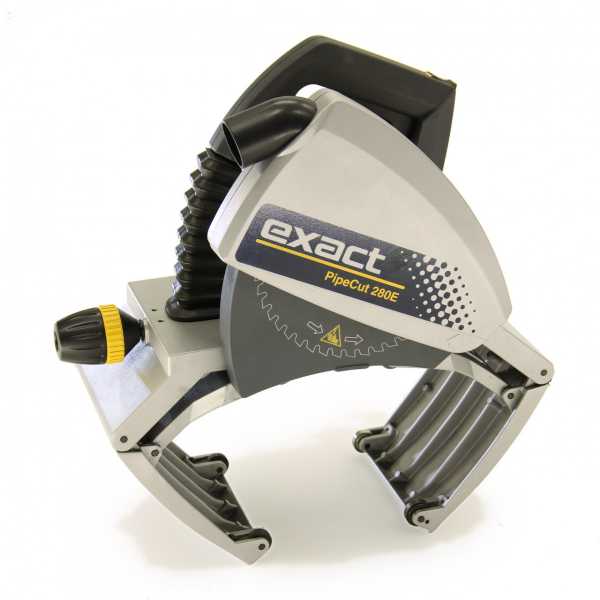

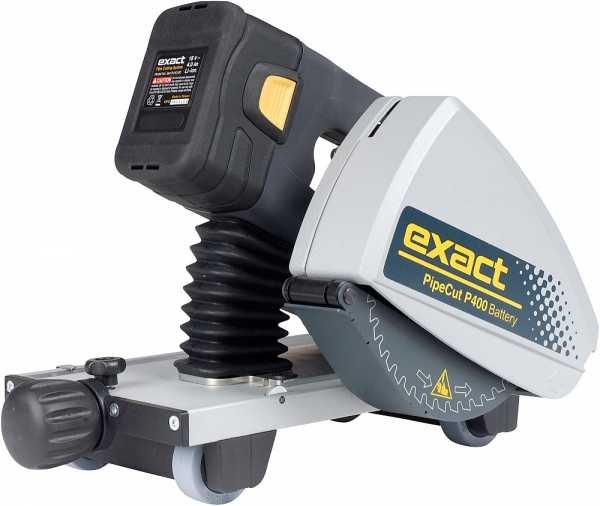

Наряду с ручными моделями, инструментальные заводы выпускают в большом ассортименте приспособления с электрическими и пневматическими приводами. Направляется такой труборез своими руками, но вот мышечных усилий для результата прикладывать уже не придется. Агрегаты с орбитальным способом резки – переносные, могут использоваться для цветных и черных металлов, нержавеющих сталей и пластиков. Труба надежно зажимается в корпусе V-образными губками, при этом полностью исключается деформация ее стенок. Выпускаются такие модели нескольких типоразмеров и могут быть подобраны для работы с трубами диаметров от 5 до 782 мм.

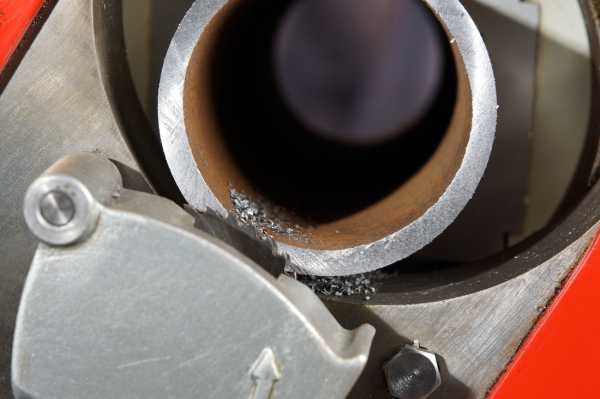

Режущий элемент (фреза) обеспечивает точную безогневую обработку изделий любой толщины. Отрезную фрезу можно заменить фрезой для формирования фасок, не снимая инструмент. Разъемные электрические модели обеспечивают безогневую работу, могут быть стационарными или переносными, используются для любых материалов. Разъемный корпус позволяет устанавливать инструмент на рабочих трубопроводах при необходимости замены аварийного участка во время ремонтных работ. Он оснащается двумя резцами. Резцы могут быть оба отрезными, также есть вариант, когда один из них – фасочный.

Обе половинки корпуса после установки выравниваются и центруются, затем закрепляются. Привод устанавливается после настройки. Все модели разъемных труборезов оснащены сервоприводами, контролирующими и корректирующими параметры процесса работы, тем самым они защищают резцы от перегрузок. Кроме того, предусмотрен суппорт-копир, который обеспечивает точность геометрии, корректирует погрешность от овальности трубы. Типоразмеры данных инструментов позволяют работать с диаметром от 10 мм до 1,5 м.

Разъемные пневматические модели отличаются от электрических только приводом. Их также можно использовать при монтаже и ремонте, в машиностроении и судостроении, в химической, нефтяной и газовой промышленности и т.д.

Термический способ резки труб

Кроме вышеназванных видов с механическим способом обработки, выпускаются термические приспособления. Например, мобильный газокислородный аппарат Tubocut I предназначен для резки стальных изделий диаметром до 120 мм, легко управляется, обеспечивает точный и чистый срез. Может снимать фаски до 45°. Аппарат термической резки CG2-11 может быть оснащен насадками воздушно-плазменной или газокислородной обработки. Может служить как в стационарных условиях, так и в качестве переносной установки. Рабочий газ – ацетилен или пропан. На трубе удерживается при помощи магнитных колес, точность перемещения обеспечивают стальные бандажи.

Портативный плазменный труборез ТР-2 – это полуавтоматический станок для резки труб диаметром до 1620 мм. Может использоваться в закрытом помещении и в полевых условиях. Перемещается инструмент по специальной складной цепи (поставляется в комплекте) на самоходной тележке, изготовленной в виде рамы на шарнирах. На одной из сторон рамы закрепляется плазмотрон. Плазменная резка не требует дополнительной обработки среза. Эта инновационная технология обеспечивает высокое качество и чистоту кромки.
