ГОСТ 633-80. Трубы насосно-компрессорные и муфты к ним....

Действующий

Дата введения 1 января 1983 года

Информационные данные

1. Разработан Министерством черной металлургии СССР, Министерством нефтяной промышленности.

Разработчики: А.Г. Карпов (рук. темы), Р.В. Федосова, Д.Н. Полячек (рук. темы), В.Н. Пчелкин, В.С. Краснова, Н.Д. Щербюк (рук. темы), Н.В. Якубовский, В.А. Бутейкис.

2. Внесен Министерством черной металлургии СССР.

3. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 11.04.1980 N 1658.

4. Взамен ГОСТ 633-63.

5. Ссылочные нормативно-технические документы

6. Проверен в 1992 г. Постановлением Госстандарта от 09.09.1992 N 1148 снято ограничение срока действия.

7. Переиздание (май 1997 г.) с Изменениями N 1, 2, 3, утвержденными в сентябре 1983 г., январе 1986 г., декабре 1987 г. (ИУС 11-83, 5-86, 3-88).

Настоящий стандарт распространяется на стальные бесшовные насосно-компрессорные трубы гладкие и муфты к ним, с высаженными наружу концами и муфты к ним, гладкие высокогерметичные и муфты к ним, а также безмуфтовые трубы с высаженными наружу концами, применяемые для эксплуатации нефтяных и газовых скважин.

1.1. Стандарт предусматривает изготовление труб по точности и качеству двух исполнений: А и Б.

Сортамент труб приведен в табл. 1.

Сортамент труб

1.2. Размеры и масса труб и муфт к ним должны соответствовать указанным на черт. 1 и в табл. 2 для гладких труб и муфт к ним, на черт. 2 и в табл. 3 для труб с высаженными наружу концами и муфт к ним - В и на черт. 3 и в табл. 4 для гладких высокогерметичных труб и муфт к ним - НКМ. Размеры и масса безмуфтовых труб с высаженными наружу концами - НКБ должны соответствовать указанным на черт. 4 и в табл. 5.

Трубы гладкие и муфты к ним

Примечание. По требованию потребителя трубы исполнения Б должны изготовляться до группы прочности Е включ. с термоупрочненными концами (ТУК) на расстоянии, превышающем длину резьбы L не менее чем на 50 мм.

Трубы с высаженными наружу концами и муфты к ним - В

Примечание. На внутренней полости трубы на расстоянии ( + 25) мм от торца допускается технологическая конусность не более 1:50.

Трубы гладкие высокогерметичные и муфты к ним - НКМ

Трубы безмуфтовые с высаженными наружу концами - НКБ

Примечание к табл. 2 - 5. При вычислении массы плотность стали принята равной 7,85 г/см3.

1.3. Трубы всех типов исполнения А должны изготовляться длиной 10 м. Предельные отклонения +/- 5%.

Трубы всех типов исполнения Б должны изготовляться двух групп длин:

1-я группа - от 5,5 до 8,5 м;

2-я " св. 8,5 " 10,0 м.

По требованию потребителя допускается изготовление труб исполнения А в диапазоне групп длин исполнения Б.

Длину трубы определяют расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.

dokipedia.ru

Трубы насосно-компрессорные (НКТ, ГОСТ 633-80)

Не нашли в данной рубрике подходящую трубу?
Обязательно посмотрите в ОБЩЕМ СПИСКЕ, отфильтровав его по нужному диаметру и стенке.

Найдено позиций: 5 шт.

Диаметр (мм) 73

Толщина стенки (мм) 5.5

Марка стали Д

ГОСТ/ТУ ГОСТ 633-80

Вес (т) 1.190

Метраж (м) Не указано

Диаметр (мм) 73

Толщина стенки (мм) 7

Марка стали гр.пр. Е

ГОСТ/ТУ ГОСТ 633-80

Вес (т) 3.000

Метраж (м) Не указано

Диаметр (мм) 89

Толщина стенки (мм) 6.5

Марка стали

ГОСТ/ТУ ГОСТ 633-80

Вес (т) 0.270

Метраж (м) 10.200

Диаметр (мм) 89

Толщина стенки (мм) 6.5

Марка стали гр.пр. Е

ГОСТ/ТУ ГОСТ 633-80

Вес (т) 3.000

Метраж (м) Не указано

Диаметр (мм) 114

Толщина стенки (мм) 7

Марка стали гр.пр. Е

ГОСТ/ТУ ГОСТ 633-80

Вес (т) 3.000

Метраж (м) 10.500

metaloptima.ru

ГОСТ Р 52203-2004* «Трубы насосно-компрессорные и муфты к ним. Технические условия»

ГОСТ P 52203-2004

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ
И МУФТЫ К НИМ

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 Разработан Центром науки и образования «Нефть и газ» Самарского государственного технического университета, независимой научно-технической компанией «Нефтепромдиагностика» и РосНИТИ

Внесен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны»

2 Утвержден и введен в действие Постановлением Госстандарта России от 19 января 2004 г. № 20-ст

3 Введен впервые

СОДЕРЖАНИЕ

ГОСТ Р 52203-2004

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ И МУФТЫ К НИМ

Технические условия

Tubing and coupling.
Specifications

Дата введения 2004-09-01

Настоящий стандарт распространяется на стальные бесшовные и электросварные прямошовные насосно-компрессорные трубы и муфты к ним, применяемые при эксплуатации и ремонте нефтяных и газовых скважин, а также скважин другого назначения.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.2.061-81 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности к рабочим местам

files.stroyinf.ru

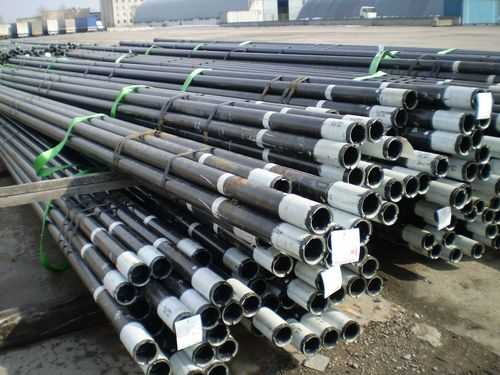

ГОСТ НКТ, назначение, качество, размеры

Насосно-компрессорные трубы предназначены для перемещения газообразных или жидких веществ в тяжелых условиях и в присутствии агрессивной среды. Требования к этим изделиям предъявляются чрезвычайно высокие, так как они используются для откачки газа и нефти и нагнетания жидкости или газа.

Обязательные характеристики

ГОСТ на насосно-компрессорные трубы регулирует не только размеры, но и механические и химические качества. Нефть и сероводород – далеко не инертные среды, и НКТ по меньшей мере должна обладать высокой стойкостью к действию кислот. Кроме того, трубопровод предохраняет обсады от эрозии и коррозийных факторов.

Основные требования, предъявляемые к изделиям таковы:

  • герметичность соединений – сохраняется при давлении жидкостей и газов до 50 атм;
  • очень высокая износостойкость – скважины эксплуатируются весьма интенсивно и останавливать ее работу для постоянного ремонта невыгодно. Стойкость к износу обуславливается не только механической прочностью материала, но и химической. В тесты обязательно включается контроль за коррозионным сульфитным растрескиванием;

  • проходимость в сложных местах шахты – далеко не всегда удается размещать ствол вертикально;
  • прочность – главными параметрами считаются растяжение и ударная вязкость.

Чтобы эксплуатация насосно-компрессорных труб оправдывала себя, продукция компаний-изготовителей проходит следующие испытания:

  • напряжение – изделие выдерживает совместную нагрузку собственного веса и массы рабочей жидкости как в рабочем режиме, так и в процессе изъятия из скважины;
  • взрыв – трубопровод выдерживает штатное и критическое давление в отсутствие внешнего давления или при малой его величине;
  • сжатие – сжимающая нагрузка, возникающая при монтаже паркеров или комплектации двойных стволов;
  • обвал – НКТ рассчитаны на стойкость к высокому внешнему давлению – грунт, обсада, при полном отсутствии внутреннего;

  • стимуляционные нагрузки – возникают при кислотных работах, перемещении гидроразрывочных флюидов и так далее;
  • муфта – отличается полной герметичностью и стойкостью к растяжению и сжатию. Это самое слабое место системы и его качеству уделяется повышенное внимание;
  • коррозия – изделие должно демонстрировать стойкость к действию сероводорода, кислот, двуокиси углерода и прочих веществ на всем протяжении эксплуатационного срока. Последний оставляет 20 лет.

Производство

Трубопровод любого назначения по ГОСТ получают из горячекатаного листа соответствующей толщины. Насосно-компрессорная труба – бесшовная, так как такие нагрузки не выдерживает никакой шов. Готовая заготовка прокалывается и вытягивается до соответствующего диаметра.

На дистанции в 40–60 см от края готового изделия наносится маркировка. На ней указывают всю необходимую информацию: группу сплава – K, E, L, M, знак товара, дату и размерные параметры. Маркировка позволяет быстро сортировать трубопровод и применять по назначению.

Производство насосно-компрессорной трубы не ограничивается только сталью.

  • При изготовлении стальных изделий используется сталь марки 30XMA, 30 и 20 с определенной группой прочности. Изделия, не соответствующие стандартам ГОСТ, переплавляются.

НКТ не производят из нержавеющей стали. Чтобы предупредить коррозию, осаждение парафинов, гипса, солей производители применяют специальные составы – лаки, жидкое стекло, эпоксидные смолы. Покрытие наносится на внутреннюю поверхность трубопровода.

Размеры регулирует ГОСТ. Стальные изделия выпускаются с диаметром от 27 до 114 мм, с толщиной стенок от 3 до 7 мм и разной длины: размеры отрезков могут достигать 11, 5 м.

  • Колонны из алюминиевых сплавов отличаются куда большей легкостью, длина монтажных отрезков здесь больше. Кроме того, алюминиевые сплавы обладают высокой стойкостью к коррозии, в том числе и сероводородной, поэтому их производство не требует введения специальных добавок или нанесения защитных покрытий.
  • Стеклопластиковые изделия производители предлагают применять в утилизационных и нагнетательных скважинах.
  • Существуют также гибкие НКТ с малым диаметром. Они используются при капитальных и текущих ремонтных работах без остановки скважины, и позволяет снизить простои до минимума. Эксплуатация гибких труб ограничивает глубину – до 5400 м, и объем передаваемой жидкости – до 160 л/мин.

Разновидности изделий

По методу соединения фрагментов различают два вида изделий.

  • Гладкие применяют при монтаже систем со штатным давлением до 50 атм. Герметичность стыковки здесь производится за счет конической поверхности на изделии с меньшим диаметром. Плотную стыковку обеспечивает трапецеидальная резьба.
  • НКТ с высаженными концами – на них нарезают резьбу, а с одной стороны навинчивают муфту. Там же ставят маркировку. Муфта к насосно-компрессорным трубам обеспечивает прочность стыковки равную 90% от параметров самого трубопровода. Используются изделия с высаженными концами также при давлении до 50 атм.

В зависимости от назначения – характера жидкости или газа, продукцию классифицируют следующим образом:

  • изделия для комплектации газовых скважин;
  • трубопровод для нефтяных скважинах;
  • для извлечения тяжелой нефти;
  • продукция для нагнетающих скважин, где особо важна стойкость к внутреннему давлению.

Насосно-компрессорные трубы вводят в уже готовые обсадные, для фиксации их используют паркеры. Колонна может извлекаться из скважины, если требуется заменить ее или отремонтировать. Поэтому при установке важно спроектировать колонну таким образом, чтобы обеспечить простое и безопасное извлечение.

В одной шахте могут быть установлены разные по эксплуатационным характеристикам трубы для работы на разных продуктивных горизонтах. Инструкция по эксплуатации насосно-компрессорных труб допускает не более двух таких конструкций в одной шахте.

trubygid.ru

ГОСТ 633-80. Трубы насосно-компрессорные и муфты к ним. Технические условия




ГОСТ 633-80. Трубы насосно-компрессорные и муфты к ним. Технические условия
скачать (904 kb.)

Доступные файлы (1):



n1.doc

Реклама MarketGid:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ
НАСОСНО-КОМПРЕССОРНЫЕ
И МУФТЫ К НИМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 633-80

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ
И МУФТЫ К НИМ

Технические условия

Tubing pipes and couplings for them.
Specifications


ГОСТ
633-80


Дата введения 01.01.83

в части труб исполнения А 01.01.84

Настоящий стандарт распространяется на стальные бесшовные насосно-компрессорные трубы гладкие и муфты к ним, с высаженными наружу концами и муфты к ним, гладкие высокогерметичные и муфты к ним, а также безмуфтовые трубы с высаженными наружу концами, применяемые для эксплуатации нефтяных и газовых скважин.

(Измененная редакция, Изм. № 3).

1. СОРТАМЕНТ


1.1. Стандарт предусматривает изготовление труб по точности и качеству двух исполнений: А и Б.

Сортамент труб приведен в табл. 1.

1.2. Размеры и масса труб и муфт к ним должны соответствовать указанным на черт. 1 и в табл. 2 для гладких труб и муфт к ним, на черт. 2 и в табл. 3 для труб с высаженными наружу концами и муфт к ним - В и на черт. 3 и в табл. 4 для гладких высокогерметичных труб и муфт к ним - НКМ. Размеры и масса безмуфтовых труб с высаженными наружу концами - НКБ должны соответствовать указанным на черт. 4 и в табл. 5.

Таблица 1

Сортамент труб


Условный диаметр трубы, мм

Толщина стенки, мм

Тип труб

гладкая

с высаженными наружу концами - В

гладкая высокогерметичная - НКМ

безмуфтовая с высаженными наружу концами - НКБ

27

3,0

-

ДКЕ

-

-

33

3,5

ДКЕ

ДКЕ

-

-

42

3,5

ДКЕ

ДКЕ

-

-

48

4,0

ДКЕ

ДКЕ

-

-

60

5,0

ДКЕ

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

73

5,5

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

7,0

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

89

6,5

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

8,0

-

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

102

6,5

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

114

7,0

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

ДКЕЛМР

Черт. 1

Таблица 2

Трубы гладкие и муфты к ним

Размеры, мм


Условный диаметр трубы

Труба

Муфта

Наружный диаметр D

Толщина стенки s

Внутренний диаметр d

Масса 1 м, кг

Наружный диаметр Dм

Длина Lм

Масса

33

33,4

3,5

26,4

2,6

42,2

84

0,4

42

42,2

3,5

35,2

3,3

52,2

90

0,6

48

48,3

4,0

40,3

4,4

55,9

96

0,5

60

60,3

5,0

50,3

6,8

73,0

110

1,3

73

73,0

5,5

62,0

9,2

88,9

132

2,4

7,0

59,0

11,4

89

88,9

6,5

75,9

13,2

108,0

146

3,6

102

101,6

6,5

83,6

15,2

120,6

150

4,5

114

114,3

7,0

100,3

18,5

132,1

156

5,1

Примечание. По требованию потребителя трубы исполнения Б должны изготовляться до группы прочности Е включ. с термоупрочненными концами (ТУК) на расстоянии, превышающем длину резьбы L не менее чем на 50 мм.

Черт. 2

Таблица 3

Трубы с высаженными наружу концами и муфты к ним - В

Размеры, мм


Условный диаметр трубы

Труба

Муфта

Наружный диаметр D

Толщина стенки s

Внутренний диаметр d

Наружный диаметр высаженной части, Dв (пред. откл. +1,5)

Длина высаженной части, lв min

Масса 1 м гладкой трубы, кг

Увеличение массы трубы вследствие высадки обоих концов, кг

Наружный диаметр Dм

Длина Lм

Масса, кг

27

26,7

3,0

20,7

33,4

40

1,8

0,1

42,2

84

0,4

33

33,4

3,5

26,4

37,3

45

2,6

0,1

48,3

90

0,5

42

42,2

3,5

35,2

46,0

51

3,3

0,2

55,9

96

0,7

48

48,3

4,0

40,3

53,2

57

4,4

0,4

63,5

100

0,8

60

60,3

5,0

50,3

65,9

89

6,8

0,7

77,8

126

1,5

73

73,0

5,5

62,0

78,6

95

9,2

0,9

93,2

134

2,8

7,0

59,0

11,4

89

88,9

6,5

75,9

95,2

102

13,2

1,3

114,3

146

4,2

8,0

72,9

16,0

102

101,6

6,5

88,6

108,0

102

15,2

1,4

127,0

154

5,0

114

114,3

7,0

100,3

120,6

108

18,5

1,6

141,3

160

6,3

Примечание. На внутренней полости трубы на расстоянии (lв min + 25) мм от торца допускается технологическая конусность не более 1:50.

Черт. 3

Таблица 4

Трубы гладкие высокогерметичные и муфты к ним - НКМ

Размеры, мм


Условный диаметр трубы

Труба

Муфта

Наружный диаметр D

Толщина стенки s

Внутренний диаметр d

Масса 1 м, кг

Наружный диаметр Dм

Длина Lм

Масса, кг

60

60,3

5,0

50,3

6,8

73,0

135

1,8

73

73,0

5,5

62,0

9,2

88,9

135

2,5

7,0

59,0

11,4

89

88,9

6,5

75,9

13,2

108,0

155

4,1

8,0

72,9

16,0

102

101,6

6,5

88,6

15,2

120,6

155

5,1

114

114,3

7,0

100,3

18,5

132,1

205

7,4

Черт. 4

(Измененная редакция, Изм. № 2).

1.3. Трубы всех типов исполнения А должны изготовляться длиной 10 м. Предельные отклонения ±5 %.

Трубы всех типов исполнения Б должны изготовляться двух групп длин:

1-я группа - от 5,5 до 8,5 м;

2-я » св. 8,5 » 10,0 м.

По требованию потребителя допускается изготовление труб исполнения А в диапазоне групп длин исполнения Б.

Таблица 5

Трубы безмуфтовые с высаженными наружу концами - НКБ

Размеры, мм


Условный диаметр трубы

Наружный диаметр D

Толщина стенки s

Внутренний диаметр d

Наружный диаметр высаженной части, Dв (пред. откл. ±0,5)

Внутренний диаметр в плоскости торца ниппельного кольца dвн max

Внутренний диаметр в конце высаженной части, dв

Длина высаженной части, lв min

Масса 1 м гладкой трубы, кг

Увеличение массы трубы вследствие высадки обоих концов, кг

60

60,3

5,0

50,3

71

53,5

48,3

95

6,8

1,8

73

73,0

5,5

62,0

84

65,5

60,0

100

9,2

2,2

7,0

59,0

86

63,0

57,0

11,4

2,6

89

88,9

6,5

75,9

102

79,5

73,9

100

13,2

3,2

8,0

72,9

104

77,0

70,9

16,0

3,7

102

101,6

6,5

88,6

116

92,0

86,6

100

15,2

4,0

114

114,3

7,0

100,3

130

104,0

98,3

100

18,5

4,8

Примечание к табл. 2 - 5. При вычислении массы плотность стали принята равной 7,85 г/см3.

Длину трубы определяют расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.

(Измененная редакция, Изм. № 2).

1.4. Предельные отклонения по размерам и массе труб и муфт устанавливают следующие:

а) по наружному диаметру труб:

Исполнение А

- условным диаметром до 102 мм ±0,8 мм

« « 114 мм ±0,9 мм

Исполнение Б

- условными диаметрами от 27 до 48 мм мм

« « « 60 « 89 мм мм

- условным диаметром 102 и 114 мм мм

Допускается увеличение предельного плюсового отклонения наружного диаметра трубы до 1 мм за высаженными концами на длине не более:

100 мм - для труб с муфтами - В;

150 мм « « НКБ.

Концы труб (гладких и НКМ) должны выполняться так, чтобы обеспечивать минимальную длину резьбы с полным профилем без черновин, указанную в п. 2.18, и минимальную толщину стенки в плоскости торца трубы, указанную в примечаниях к табл. 10 и 14;

б) по толщине стенки -12,5 %

Плюсовые отклонения ограничиваются массой трубы;

в) по наружному диаметру муфт ±1,0 %;

г) по длине муфт ±2 мм,

д) по массе:

- для отдельной трубы % (исполнение А)

- для партии труб (массой не менее 60 т) -1,75 % (исполнение А)

- для отдельной трубы 6,0 % (исполнение Б)

Примечание. Для труб исполнения А массой менее 60 т предельные отклонения для партии труб не регламентируют.

(Измененная редакция, Изм. № 3).

1.5. На концевых участках, равных одной трети длины трубы, не допускается изогнутость более 1 мм на 1 м длины.

Не допускается общая изогнутость труб, превышающая предельно допустимую при контроле в соответствии с п. 4.4.

1.6. Условное обозначение труб должно включать: тип трубы (кроме гладких труб), условный диаметр трубы, толщину стенки, группу прочности и обозначение настоящего стандарта.

Условное обозначение муфт должно включать: тип трубы (кроме муфт к гладким трубам), условный диаметр, группу прочности и обозначение настоящего стандарта.

Примеры условных обозначений

Трубы из стали группы прочности E, условным диаметром 60 мм, с толщиной стенки 5 мм и муфты к ним:

60 ґ 5 - Е ГОСТ 633-80 - для гладких труб;

60 - Е ГОСТ 633-80 - для муфт к этим трубам;

В-60 ґ 5 - Е ГОСТ 633-80- для труб с высаженными наружу концами;

В-60-Е ГОСТ 633- 80- для муфт к этим трубам;

НКМ - 60 ґ 5 - Е ГОСТ 633-80 - для гладких высокогерметичных труб;

НКМ - 60 - Е ГОСТ 633-80 - для муфт к этим трубам;

60 ґ 5 - ТУК - Е ГОСТ 633-80 - для гладких труб с термоупрочненными концами.

Трубы безмуфтовые с высаженными наружу концами из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм:

НКБ - 60 ґ 5 - Е ГОСТ 633-80

Примечание. Для труб и муфт исполнения А после обозначения стандарта ставят букву А.


Скачать файл (904 kb.)
