Труба стальная электросварная прямошовная ГОСТ 10704-91

труба стальная электросварная прямошовная гост 10704-91 фото

Что же собой представляет сварная прямошовная труба? Согласно государственным стандартам, это металлическое изделие, которое сварено из штрипсов из стали. В промышленных циклах, создание таких труб предполагает несколько этапов, таких, как придание формы заготовкам из прокатных листов и сварка таких заготовочных деталей в одно целое.

Особенности труб технического и эксплуатационного характера во многих моментах указывают на качественные характеристики материала, который используется, а также на технологию сварочного процесса. Необходимо подробнее ознакомиться с такими металлическими изделиями, которые изготавливаются со строгим соблюдением государственных нормативов.

Общие данные

Прямошовные электросварные трубы ГОСТ 10704-91  это изделие из цельного металла, имеющее круглое или прямоугольное поперечное сечение и которое производится на заводах в необходимых для этого условиях. Для производства такого вида труб используется только специальное прокатное оборудование. Сам процесс изготовления выполняется таким образом, что листовая сталь скатывается в заготовочную деталь, а она уже сваривается посредством специального способа такого, как прямой стык.

В зависимости от метода придания формы заготовочному элементу прямошовная продукция делится на такие виды:

1. Холоднодеформированная продукция.

2. Горячедеформированная труба.

3. Холоднокатаные изделия.

4. Холоднотянутый материал.

Сварные швы производятся в продольном направлении, что приводит к оптимальным показателям прочности продукции.

Важно понимать, что изделия, которые были сварены таким способом, не имеют возможности сгибаться механическим методом, поскольку это чревато их расколу или вмятинам, кроме того, можно утратить первоначальную конфигурацию и прочность.

При производстве электросварной трубы используется стальной материал углеродистого типа и низкоуглеродистого вида спокойной, полуспокойной и кипящей маркировки, например, СТ1-СТ4, 08ю и 22гю.

Стальные электросварные трубы в свою очередь делятся на категории (А, Б, В, Д) в зависимости от химического состава стали. Трубы могут быть термически обработанными, необработанными или горячередуцированными. Также классифицируются по толщине стенок – определяется соотношением внешнего диаметра к толщине стенок (от 6 до 40). Ознакомьтесь с ценами на электросварные стальные трубы.



Оптимальный вариант прочности изделий будет, достигнут при таком соотношении в основном металле:

1. Углерод должен составлять не больше чем 0,25%.

2. Сера 0,058%.

3. Фосфор 0,047%.

Зависимо от типа и марки стального материала, из которого выполнены трубы, прямошовная металлопродукция разделяется на такие виды:

1. СП спокойная сталь.

2. ПС полуспокойная сталь.

3. КП кипящая сталь.

Если изделие принадлежит к одному из перечисленных видов, тогда его тип должен указываться в маркировочной информации, которая наносится поверх трубы или указана в сопроводительных документах.

Прямошовные электросварные изделия, сделанные из стали низколегированного или углеродистого вида, и которые имеют диаметральный параметр до 53 см,

имеют разновидности групп где:

1. Нормирован состав химикатов.

2. Нормированы механические свойства.

3. Нормированы механические качества и состав.

4. Нормировано испытательное гидравлическое давление.

Использование указанных видов стали не в полной мере сможет обеспечить созданной трубе необходимую стойкость к коррозии. Поэтому готовую продукцию на любом этапе установочного процесса необходимо подвергнуть специальным обработкам, которые заключаются в использовании специальных веществ, обеспечивающих надежную защиту или покрытие традиционными лаками и красками.

Еще одна группа изделий это сварная продукция из оцинкованной стали, для изготовления которой используется углеродистый материал под маркировками 10, 20, 45. Такие металлические трубы могут применяться абсолютно для любых целей, при этом минимальная антикоррозийная обработка совсем необязательна.

Готовые трубы, вне зависимости от марки, используемой в производстве материала, выдерживают показатели рабочего давления не больше чем 16 МПа. Эти качественные характеристики напрямую указывают на сферы использования сварной прямошовной продукции.

Технические характеристики трубы стальной прямошовной

Области использования

Ассортимент электросварной прямошовной продукции, который предлагают рыночные предложения, находит широкое использование в нефтеперерабатывающем процессе, газоперерабатывающей сфере и добывающем деле. Это предусмотрено нормами, заложенными в государственных стандартах. С применением таких труб создаются большие трубопроводные конструкции как внешние, так и заглубленные в землю.

Важно знать, что показатель толщины стен подземной трубопроводной конструкции должен быть не менее 3 мм. Наземный трубопровод производится из изделий, имеющих толщину стен не более чем 2 мм.

Главная область использования прямошовной продукции определена неслучайным образом, поскольку такие трубы имеют следующие отличительные качества:

1. Простой сварочный процесс, соединение производится при помощи соединительных разветвлений, угловых элементов и торцевых деталей, при установке запорных арматурных конструкций.

2. Достаточно небольшой удельный вес, если сравнивать с другими видами труб из черного металла. А соответственно и простая транспортировка с удешевленными установочными работами.

3. Демократичная себестоимость, что хорошим образом влияет на цену трубопроводного сооружения целиком.

4. Высокий уровень стойкости к дождям, снегу, граду и прочее. Кроме того, проявляют стойкость и к другому негативному воздействию окружающей среды (в условиях предварительно проведенных антикоррозийных мероприятий).

5. Такие трубы имеют возможность эксплуатироваться абсолютно во всех климатических условиях, при этом без вреда и потерь целостных качеств стыков и трубопроводных линий вообще.

Конечно же, область использования сварной прямошовной продукции не ограничена только постройками нефтепроводов и газопроводов, так как такие трубы известны своей универсальностью.

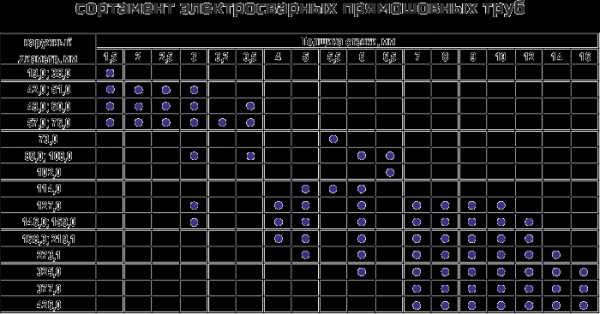

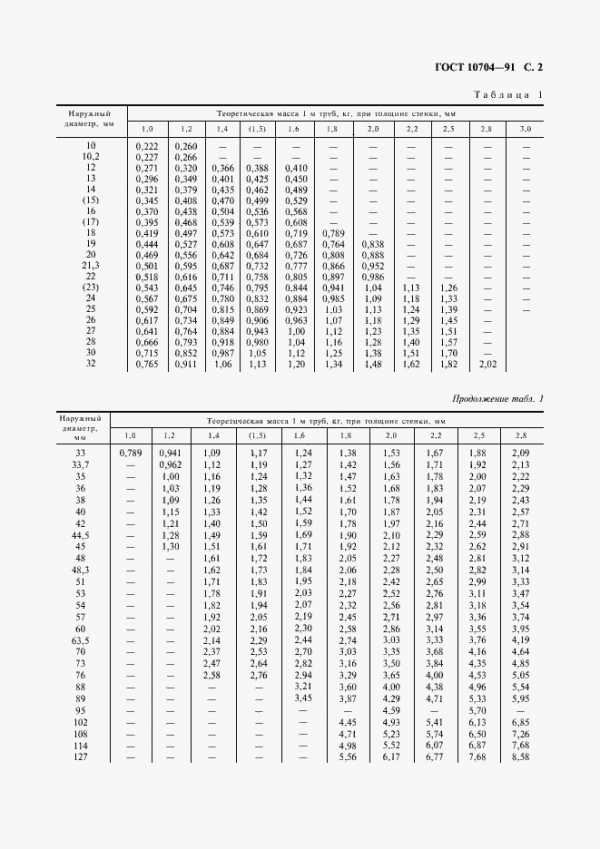

труба стальная электросварная прямошовная гост 10704-91 сортамент

В зависимости от сферы использования, такие изделия делятся на такие классы:

1. Класс 1 изделия, которые предназначены для перемещения жидких и газообразных веществ в условиях небольшого давления. Кроме этого, таки изделия широко применяются при обустройстве лесных конструкций и сооружений из металла, которые не подвержены высокой механической нагрузке.

2. Класс 2 используется в большинстве случаев при создании нефтепроводов, газопроводов и водопроводов. Помимо этого, изделия такого класса используются для оснащения производственных цехов предприятий химической отрасли.

3. Класс 3 используется в промышленности пищевого назначения. Отличительными качествами таких труб является стойкость к высокой температуре и к краткосрочным показателям излишнего давления.

4. Класс 4 продукция применима в целях разведения газового месторождения.

5. Класс 5 оптимальный выбор для сборочного процесса металлических сооружений, которые востребованы в машиностроении и вагоностроении. Иногда такие трубы находят свое применение в строительстве при самостоятельной сборке строительного леса или каркаса для строительного объекта.

6. Класс 6 применим только в машиностроении.

Изделие прямошовное из стали

Минимальным диаметром для такого вида труб является 3 см, а максимальным 142 см. Изделия с большими диаметральными параметрами производятся с помощью спиралешовного технологического процесса. Прямошовные стальные трубы это электросварная продукция, которая производится сварным способом под названием прямой стык. Такие трубы производят из стали углеродистого вида и применяют при прокладывании газопроводных конструкций в условиях рабочего давления, которое не превышает 16 МПа.

Для производства таких изделий используют сталь трех типов: спокойную, полуспокойную и кипящую. Также имеются нормативы, предусматривающие допустимое количество стыков. Например, для изделий с диаметром около 6 см разрешено иметь один поперечный шов. А труба, диаметр которой около 82 см может иметь один шов поперек и два шва вдоль. Внешний грат необходимо удалять.

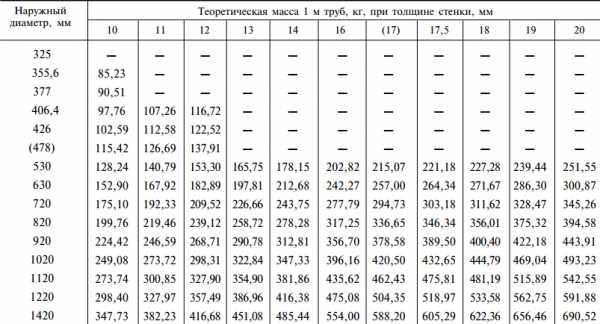

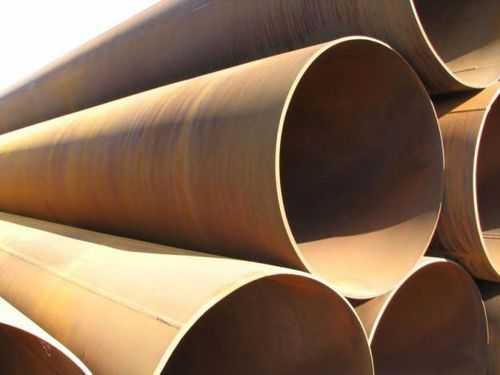

Размеры стальных электросварных прямошовных труб 325-1420мм

Соотношение длин и диаметров

Конечно же, зависимость этих двух показателей должна быть, поскольку труба с большим диаметром не может быть короткая, а изделие с маленьким диаметром длинным.

Для мерной длины существуют такие границы диаметрального размера:

1. До 7 см 59 метров;

2. До 22 см 69 метров;

3. До 43 см 1012 метров.

Для немерной длины имеются такие ограничения:

1. До 3 см 2 и более метра;

2. До 7 см 3 и более метра;

3. До 15 см 4 метра;

4. От 15 см 5 метров.

Кратная длина это длина изделия, кратность шага которой не меньше 25 см.

Размерная сетка

Инструктаж при принятии решения о приобретении электросварной продукции, как и другого металлического проката, зависит от размерных параметров. Необходимо знать стандарты соединений длины изделия и его диаметра, которые используются отечественным производителем.

Немерная длина изделия:

1. 2 и более метра диаметр сечения не больше 3 см.

2. 4 и более метра до 7 см.

3. 5 и более метров не меньше чем 15 см.

Мерная длина труб:

1. От 5 до 9 метров диаметр до 7 см.

2. От 6 до 9 метров 22 см.

3. От 10 до 12 метров до 43 см.

Помимо этого, изготавливаются электросварные стальные трубы кратных параметров, они должны быть кратны больше 25 см.

Заключение

Ознакомившись с данной информацией о том, что такое прямошовная труба, как она производится, для чего и где применяется, можно с легкостью приобрести именно ту продукцию, которая необходимо в конкретно взятом случае.

o-trubah.com

Стальные электросварные прямошовные трубы: ГОСТ 10704-91, характеристики

Труба круглого сечения – идеальный метод транспортировки жидкостей или газа на любые расстояния. Дело заключается именно в форме изделия: круглый трубопровод рассчитан на одинаковое противодействие давлению в любом направлении. Передаваемая жидкость даже с высокой скоростью практически не создает турбулентных потоков.

Выбираем стальные трубы

Классификация металлопроката

Трубы разных размеров и технических характеристик являются самой востребованной категорией металлопроката. Свойства их зависят от исходного сырья и способа производства. Последнее имеет даже большее значение, так как обеспечивает те или иные механические характеристики.

По наличию или отсутствию шва изделия разделяются на две группы:

  • электросварные – готовое изделие имеет сварной шов. Такой способ производства легче и требует меньших затрат, соответственно, продукция отличается более доступной стоимостью;
  • бесшовные – холоднокатаные и горячедеформированные, изготавливаются из цельной металлической заготовки. Процесс этот сложнее и занимает больше времени. Бесшовные изделия характеризуются высокой стоимостью, но отличаются повышенной механической прочностью и высокой точностью формы.

В свою очередь электросварные также делятся на два вида:

  • электросварная прямошовная труба – шов на заготовке продольный. Таким способом производят практически все водоводы общего назначения. Параметры продукции регулируется ГОСТ 10704-91;
  • спиральношовная – шов на заготовке имеет вид спирали. Метод обеспечивает высокую прочность на разрыв.

Исходным сырьем для трубопровода выступают углеродистые и легированные стали.

Производство электросварных прямошовных труб

Материалом изготовления являются листы стали соответствующей толщины – штрипс. Поставляется он в виде рулонов.

  1. Штрипс разворачивается и нарезается на полосы.
  2. Полосы свариваются в ленту. Технология процесса подразумевает непрерывность, поэтому такая лента изготавливается постоянно и называется бесконечной.
  3. На вальцовочных станах лента формируется в заготовку с круглым сечением и открытым швом.
  4. Шов заваривается. На сегодня применяется не менее 4 способов сварки, каждый из которых имеет свои достоинства и недостатки. Приоритетом при выборе выступает прочность и надежность полученного шва, так как от этого зависит класс изделия.
  5. Прямошовная труба калибруется для достижения точного размера диаметра и толщины стенок.
  6. Шов подвергается контролю: используется ультразвук или вихревые токи, так как они не разрушают структуру.
  7. Готовый трубопровод нарезается фрагментами нужной длины и отгружается в склад.

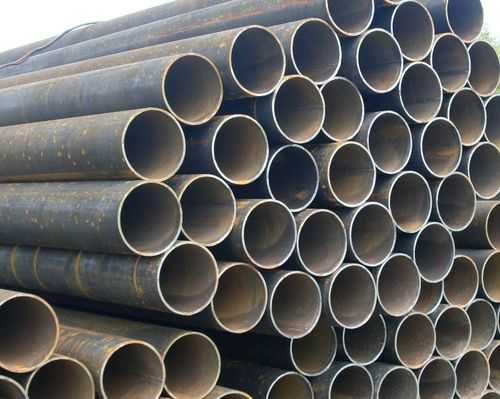

Гост на трубы стальные электросварные прямошовные контролирует механические характеристики изделия, так как для водоводов общего назначения они имеют наибольшее значение. Контроль химического состава изделий не проводится. На фото – готовая продукция.

Если продукция предназначена для устройства водоснабжения и отопления, то проводится цинкование. Изделие погружается в ванну с расплавом цинка. Последний формирует на внутренней и внешней поверхности тонкий слой. Таким образом создается эффективная защита от коррозии.

Труба прямошовная ГОСТ 10704-91: параметры

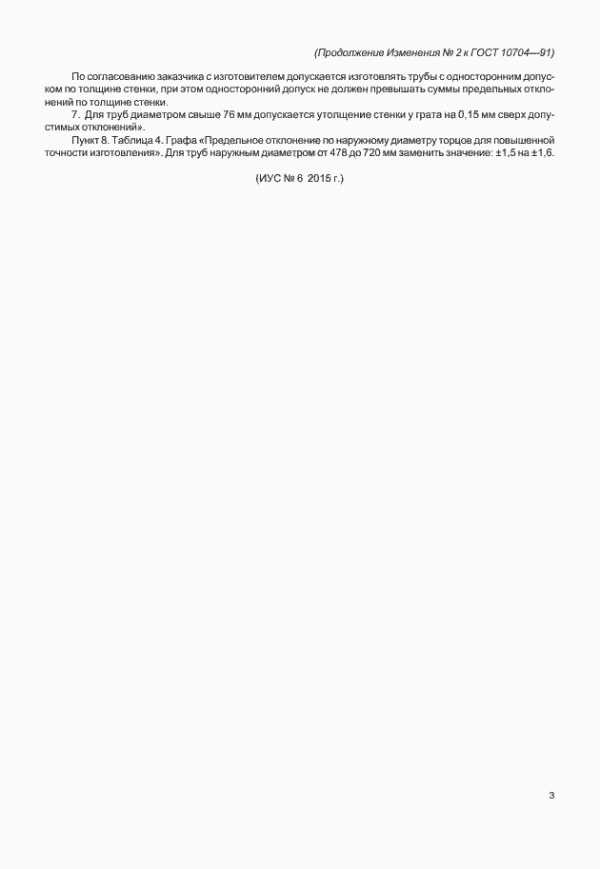

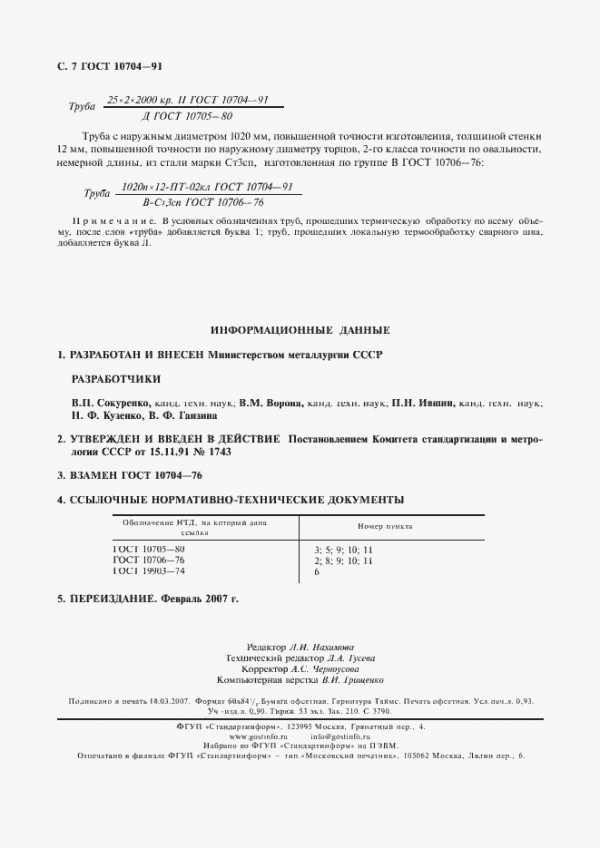

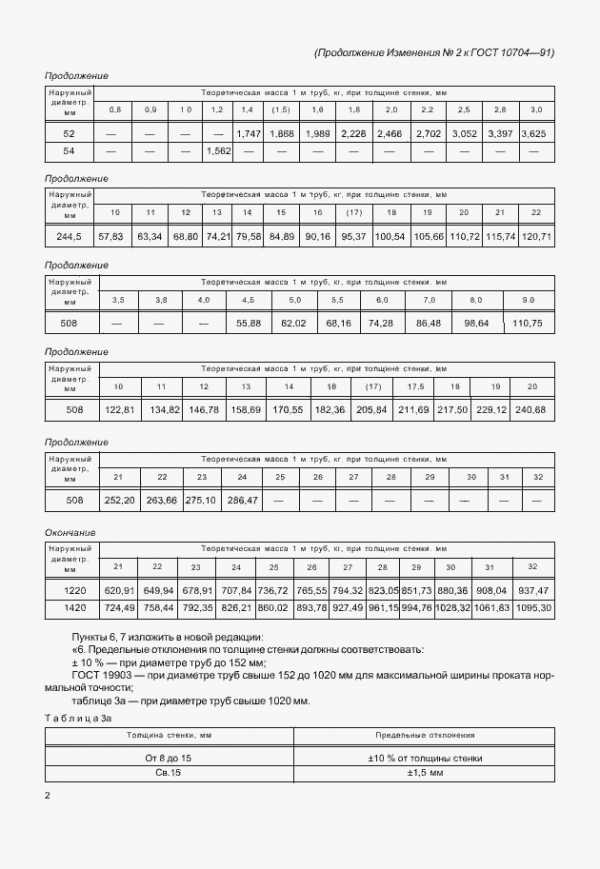

ГОСТ 10704-91 определяет точные размерные параметры изделия и допустимые отклонения по параметрам и массе.

  1. Внешний диаметр – составляет диапазон от 10 до 1620 мм.
  2. Толщина стенок – от 1 до 20 мм, в соответствии с размером диаметра.
  3. Длина – параметр определяется диаметром изделия.
    • Немерная длина при диаметре до 30 мм составляет не менее 2 м, от 30 до 70 мм – не менее 3. Для размера от 70 до 152 допускается длина от 4 м, а больше 152 – от 5 м.
    • Мерная длина при диаметре до 70 мм может быть от 5 до 9м, до 219 – колебаться от 6 до 9м. До 426 мм диапазон составляет 10–12 м. Изделия с большим диаметром выпускаются только немерные.

Трубы стальные электросварные прямошовные выпускаются в двух классах точности:

  1. – с обрезкой концов, заусенцы удаляются.
  2. – без обрезки, снятие заусенцев не проводится.

Согласно ГОСТ 10704-91 возможные отклонения по длине зависит от класса точности: +15 мм для 1 класса и +100 мм для 2.

Область применения

  • Водоснабжение – стальные прямошовные трубы одинаково эффективны и для горячего, и для холодного водоснабжения, так как металл к таким перепадам температур и давления малочувствителен.

  • Системы отопления – как городские, так и локальные. В случае, если теплоноситель имеет рабочую температуру выше 95 С, а в тепловую магистраль от котельной передается перегретая жидкость, применять можно только стальные водоводы.
