Трансформаторы ТС-40 - В помощь радиолюбителю



Разновидностей силовых трансформаторов ТС-40 много. Они предназначались для питания разнообразной транзисторной и ламповой бытовой радиоаппаратуры.

Нужно иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Номинальная мощность этих трансформаторов - 40 ватт.
Сердечники трансформаторов ТС-40, могут быть изготовлены как и из ленточного, разрезного ПЛ - сечением 22х32 или 16х32, так же и из штампованных Ш - образных пластин.
Внешний вид трансформаторов на сердечнике ПЛ, показан на рисунке 1, и из штампованных Ш - образных пластин, на рисунке 2.

В том случае, если Вам не известен вариант исполнения первичной обмотки любого трансформатора, то включение в сеть 220 вольт его первичной обмотки, необходимо производить с последовательно включённой лампой накаливания на 220 вольт и мощностью 75-150 ватт.

Она ограничит ток первичной обмотки трансформатора от неправильного включения и предохранит её от выхода из строя.
Если при включении в сеть трансформатора с последовательно включенной лампой накаливания, спираль лампы не загорелась, или едва заметно раскалилась, то трансформатор включён в сеть правильно и дальнейшее его подключение можно производить без лампы.

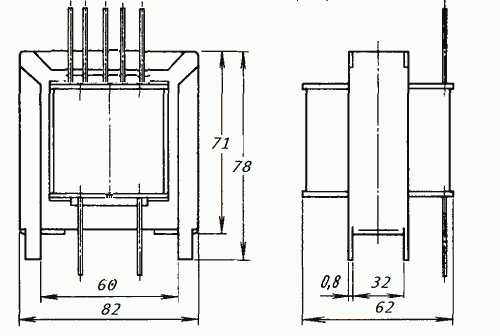

Рисунок 1. Общий внешний вид стержневых трансформаторов ТС-40.

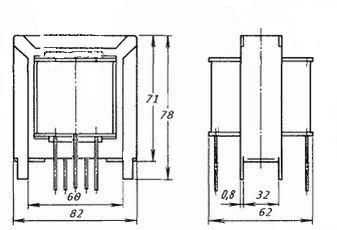

Рисунок 2. Внешний вид трансформатора ТС-40 броневого типа.



Трансформаторы силовые ТС-40 на сердечнике ПЛ.

Трансформатор силовой ТС-40-1.

Трансформатор ТС-40-1 предназначался для применения в лампово-транзисторной бытовой радиоаппаратуре.
Электрическая схема трансформатора изображена на рисунке 3, а моточные данные и электрические характеристики в таблице №1.

Рисунок 3. Схема трансформатора ТС-40-1.

Первичная обмотка трансформатора ТС-40-1 подключается к сети следующим образом;
127 вольт подключаются (или снимается) к выводам 1 и 1';
220 вольт подключается к выводам 1 - 3', и при этом необходимо установить перемычку на выводы 1' - 3 (или наоборот).



Таблица 1. Моточные данные трансформатора ТС-40-1.

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А

ПЛ16х32
ПЛ22x32

Ia-Ia'
Iб-Iб'
II-II'
III-III'
IV-IV'

1-1'
3-3'
6-6'
8-8'
10-10'

396,5+396,5
289,5+289,5
594+594
101,5+101,5
21,5+21,5

ПЭВ-1 0,37
ПЭВ-1 0,33
ПЭВ-1 0,16
ПЭВ-1 0,27
ПЭВ-1 0,62

127
93
185
28,0
6,3

0,25
0,25
0,05
0,35
0,7



Трансформатор силовой ТС-40-2

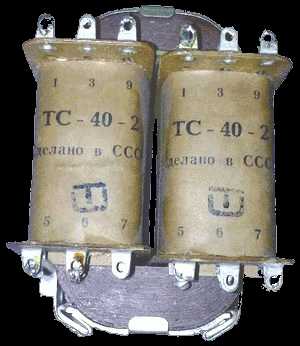

Рисунок 4. Внешний вид трансформатора ТС-40-2.

Трансформатор силовой ТС-40-2, предназначался для питания бытовой радио-аппаратуры широкого применения, выполненной на полупроводниковых приборах.
Внешний вид трансформатора ТС-40-2, изображен на рисунке 4, схема трансформатора на рисунке 5, а моточные данные и электрические характеристики в таблице 2.
Первичная обмотка трансформаторов ТС-40-2 может быть выполнена точно так-же, как и у трансформатора ТС-40-1, нумерация выводов вторичных обмоток при этом не изменяется.

Определить, по какому варианту выполнены первичные обмотки трансформатора, можно его внешним осмотром.
Если у трансформатора присутствуют перемычки с номерами 2-2', и 4-4' между катушками, то его первичная обмотка выполнена, как у ТС-40-1, если перемычек нет, то по описываемому ниже на рисунке варианту.



Рисунок 5. Схема трансформатора ТС-40-2.

Подключение первичной обмотки к сети 220 вольт трансформатора ТС-40-2 (рисунок 4), производится к выводам 1 и 1', и устанавливается перемычка между выводами 3-3'. Для трансформаторов с первичной обмоткой аналогичной ТС-40-1, согласно схеме ТС-40-1, то есть перемычка устанавливается между выводами 1'-3, а сеть 220 вольт подаётся на выводы 1-3' (или наоборот).

Таблица 2. Моточные данные трансформатора ТС-40-2
(с первичной обмоткой аналогичной ТС-40-1).

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А

ПЛ16х32
ПЛ22x32

Ia-Ia'
Iб-Iб'
II
II'
III-III'
IV-IV'

1-1'
3-3'
5-6
5'-6'
7-7'
9-9'

412+412
330,5+330,5
100
100
65,5+65,5
16,5+16,5

ПЭЛ 0,29
ПЭЛ 0,29
ПЭЛ 0,59
ПЭЛ 0,59
ПЭЛ 0,29
ПЭЛ 0,29

127
93
13,5
13,5
18,2
5,0

0,2
0,2
0,85

0,85
0,2
0,2



Трансформатор силовой ТС-40-3.

Трансформатор ТС-40-3, так же предназначался для питания бытовой радио-аппаратуры широкого применения, выполненной на полупроводниковых приборах.
Первичная обмотка трансформатора выполнена по варианту, аналогичной трансформатору ТС-40-1.
Схема трансформатора изображена на рисунке 6, а моточные данные и электрические характеристики в таблице 3.

Рисунок 6. Схема трансформатора ТС-40-3.

Подключение к сети 220 вольт трансформатора ТС-40-3 производится к выводам 1 и 3', перемычка при этом устанавливается на выводы 3 и 1'.

Таблица 3. Моточные данные трансформатора ТС-40-3.

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А

ПЛ16х32
ПЛ22x32

Ia-Ia'
Iб-Iб'
II
III
IV

V

1-1'
3-3'
6-6'
8-8'
10-10'

12-8

362+362
281+281
60+60

60+60

19+19

39

ПЭЛ 0,33
ПЭЛ 0,29
ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,23

ПЭЛ 0,23

127
93
9,8+9,8
9,8+9,8
3+3

6,0

0,25
0,25
1,2
1,2
0,15

0,15



Трансформатор силовой, ТС-40-5.

Трансформатор силовой, ТС-40-5, так же разрабатывался для питания бытовой радио-аппаратуры, выполненной на полупроводниковых приборах.

Первичная обмотка трансформатора выполнена по варианту, аналогичной трансформатору ТС-40-1.
Схема трансформатора изображена на рисунке 7, а моточные данные и его характеристики, отображены в таблице 4.

Рисунок 7. Схема трансформатора ТС-40-5.

Подключение к сети 220 вольт трансформатора ТС-40-5 производится согласно схеме трансформатора ТС-40-1.

Таблица 4. Моточные данные трансформатора ТС-40-5.

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А.

ПЛ16х32
ПЛ22x32

Ia-Ia'
Iб-Iб'
II-II'
III-III'

1-1'
3-3'
4-4'
6-6'

412+412
330,5+330,5
64+64
64+64

ПЭЛ 0,29
ПЭЛ 0,29
ПЭЛ 0,64
ПЭЛ 0,64

127
93
18,0
18,0

0,2
0,2
1,15
1,15


Трансформатор силовой, ТС-40-6.

Трансформатор силовой, ТС-40-6, разрабатывался для питания бытовой радио-аппаратуры широкого применения, выполненной на полупроводниковых приборах.
Схема трансформатора ТС-40-6 изображена на рисунке 8, а моточные данные и характеристики, отображены в таблице 5.

Рисунок 8. Схема трансформатора ТС-40-6.

Подключение к сети 220 вольт трансформатора ТС-40-6 производится к выводам 1 и 1', при этом соединяются перемычкой выводы 2 и 2'.

Таблица 5. Моточные данные трансформатора ТС-40-6.

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А.

ПЛ16х32
ПЛ22x32

Ia-Ia'
Iб-Iб'
II-II'
III-III'

1-2
1'-2'
3-4,3'-4'
5-6,5'-6'

742
742
108
54

ПЭЛ 0,29
ПЭЛ 0,29
ПЭЛ 0,64
ПЭЛ 0,64

110
110
15,0
7,5

0,2
0,2
1,15
1,15


Трансформаторы силовые, ТС-40, броневого типа.

Использовались в блоках питания бытовой, звуковоспроизводящей аппаратуре, например в электрофонах "Аккорд - стерео", "Аккорд - 201- стерео".

Трансформатор силовой, ТС-40.

Сердечник трансформатора набран из пластин УШ19 х 51 мм.
Трансформатор имеет отводы в первичной обмотке для подключения к сети с напряжением 110, 127, 220 и 240 вольт (выводы 2, 3, 4, 5).
Схема броневого трансформатора ТС-40, изображена на рисунке 9, а моточные данные и электрические характеристики отображены в таблице 6.
Обмотка 10-11, используется для питания индикаторной лампочки.

Рисунок 9. Схема трансформатора ТС-40.

Таблица 6. Моточные данные трансформатора ТС-40.

Сердечник

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А

Сопротивлени постоянному току, Ом

УШ19х51

I
I
II
III

1-2-3
3-4-5
7-8-9
10-11

387+60
328+65
99,5+100,5
17

ПЭЛ 0,27
ПЭЛ 0,23
ПЭЛ 0,49
ПЭЛ 0,49

110+17
93+20
28+28
5,0

0,18
0,18
0,55
0,55

21
27
1,85+1,9
0,45


Трансформаторы силовые, ТС-40-1, ТС-40-2.

Рисунок 10. Внешний вид трансформаторов ТС-40-1, ТС-40-2, броневого типа.

Трансформаторы силовые, ТС-40-1, ТС-40-2, так же имеют по две вторичных обмотки. Максимальный ток нагрузки вторичной обмотки 18+18 вольт - до 1,0 ампера. Отличаются друг от друга исполнением первичной обмотки и соответственно нумерацией выводов. Трансформаторы взаимозаменяемы.
Сердечники трансформаторов набраны из пластин УШ19х51.

Подключение к сети трансформаторов следующее:

ТС-40-1 - соединяются между собой выводы 3-4, сеть 220 вольт подаётся на выводы 2-5, для подключения к сети с напряжением 127 вольт - соединяются между собой выводы 1-4 и 3-6, а сеть 127 вольт подаётся на выводы 1-3 (4-6).

ТС-40-2 - сеть 220 вольт подаётся на выводы 1-3, а 127 на выводы 1-2.

Внешний вид трансформаторов ТС-40-1, ТС-40-2, изображен на рисунке 10, а электрические схемы трансформаторов на рисунке 11.
Моточные данные и электрические характеристики трансформаторов отображены в таблице 7.

Рисунок 11. Схема трансформаторов ТС-40-1 (а) и ТС-40-2 (б).

Таблица 7. Моточные данные трансформаторов ТС-40-1, ТС-40-2.

Тип
трансформатора

NN обмотки

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение ном. В

Ток ном. А

Сопротивлени постоянному току, Ом

ТС-40-1

I
I
II
III

1-2-3
4-5-6
8-9-10
11-12

60+387
387+60
63,5+63,5
18

ПЭЛ 0,23
ПЭЛ 0,23
ПЭЛ 0,56
ПЭЛ 0,43

17+110
110+17
18+18
5,2

0,18
0,18
0,95
0,45

21
27
0,8+0,9
0,45

ТС-40-2

I
I
II
III

1-2
2-3
5-6-7
8-9

447
328
63,5+63,5
18

ПЭЛ 0,27
ПЭЛ 0,23
ПЭЛ 0,56
ПЭЛ 0,43

127
93
18+18
5,2

0,18
0,18
0,95
0,45

21
23
0,8+0,9
0,45

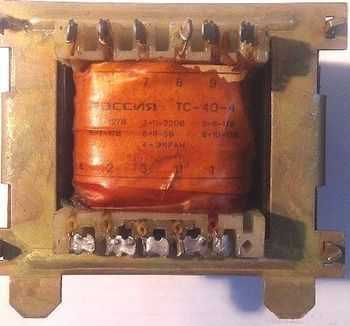

Трансформатор ТС-40-4

Рисунок 12. Внешний вид трансформатора ТС-40-4 броневого типа.

Трансформатор имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5+8 вольт (выводы 8-9-10).
Напряжение сети 220 вольт подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 13.

Рисунок 13. Схема трансформатора ТС-40-4.




Трансформатор ТС-40-5

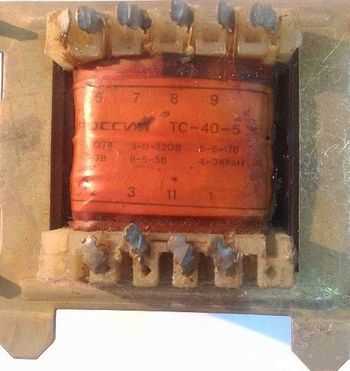

Рисунок 14. Внешний вид трансформатора ТС-40-5 броневого типа.

Трансформатор этот аналогичен трансформатору ТС40-4 лишь с небольшой разницей. Он имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5 вольт (выводы 8-9).
Напряжение сети 220 вольт, так же подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 15.

Рисунок 15. Схема трансформатора ТС-40-5.
