ТШ-1 Станок точильно-шлифовальный настольный. Схемы, описание, характеристики

Сведения о производителе точильно-шлифовального станка модели ТШ-1

Производителем точильно-шлифовального станка модели ТШ-1 является Оршанский станкостроительный завод Красный борец, основанный в 1900 году.

Станки, выпускаемые Оршанским станкостроительным заводом


ТШ-1 точильно-шлифовальный станок настольный. Назначение, область применения

Станки настольные точильно-шлифовальные с двумя кругами ТШ1 предназначены для выполнения слесарных работ.

Станок точильно-шлифовальный ТШ-1 предназначен для снятия заусенцев, фасок, обдирки литников, для заточки и доводки металлорежущего деревообрабатывающего и другого инструмента - сверл, резцов, ножей. При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.


Общая компоновка точильного станка ТШ-1

Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.


Обработка изделий на станке тш1

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

  • Для кругов Н=50 мм проставка не устанавливается;
  • Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
  • Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
  • Для кругов Н=10...16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

  • на станке модели ТШ-1 разъемы расположены на задних стенках кожухов;
  • на станке модели ТШ-2 разъем расположен на задней стенке тумбы.

Модификации точильно-шлифовального станка ТШ-1

ТШ-1 - универсальный точильный шлифовальный станок

ТШ-1 исполнение 10 - универсальный точильный шлифовальный станок со светильником

ТШ-1 исполнение 01 - универсальный точильный шлифовальный станок повышенной мощности


Аналоги точильно-шлифовального станка ТШ-1

ГС555 - Ø200 - производитель Гомельский завод станочных узлов

ВЗ-879-01 - Ø200 - производитель Визас, ОАО г. Витебск

Тч250 - Ø250 - производитель Кировский станкостроительный завод, ОАО, г. Киров


Общий вид точильно-шлифовального станка ТШ-1

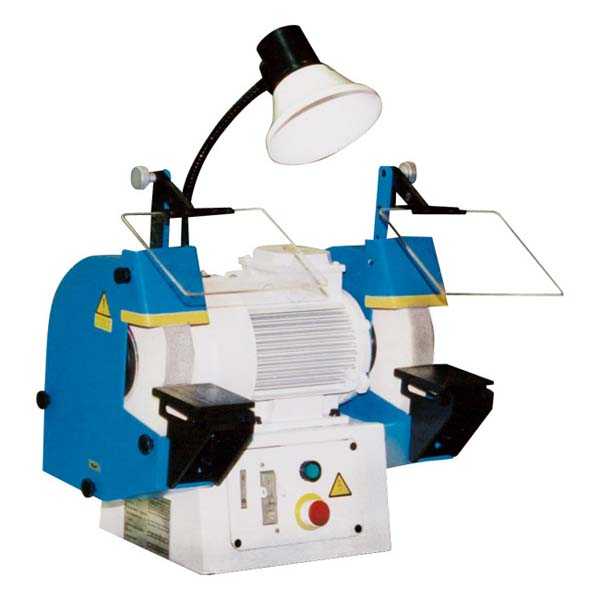

Фото точильного станка ТШ-1

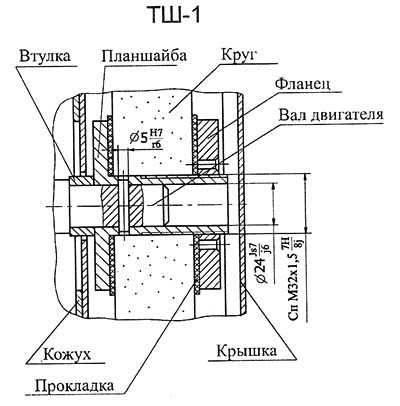

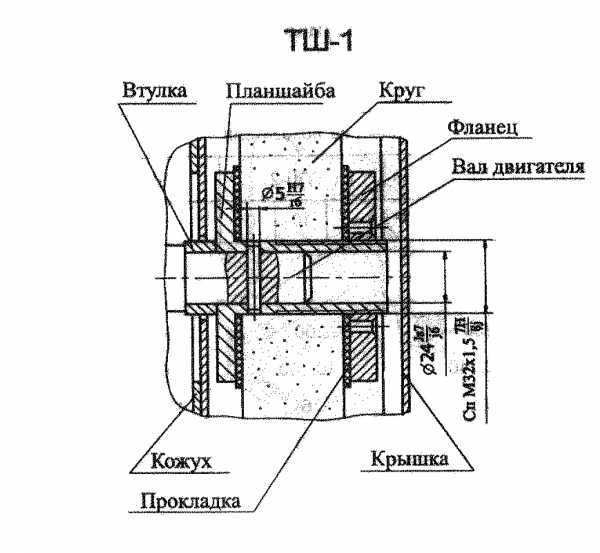

Крепление шлифовального круга точильно-шлифовального станка ТШ-1

Крепление шлифовального круга точильного станка ТШ-1

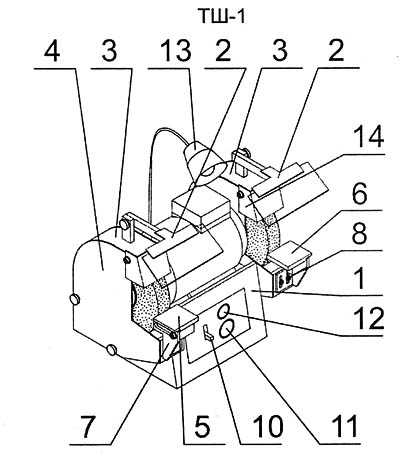

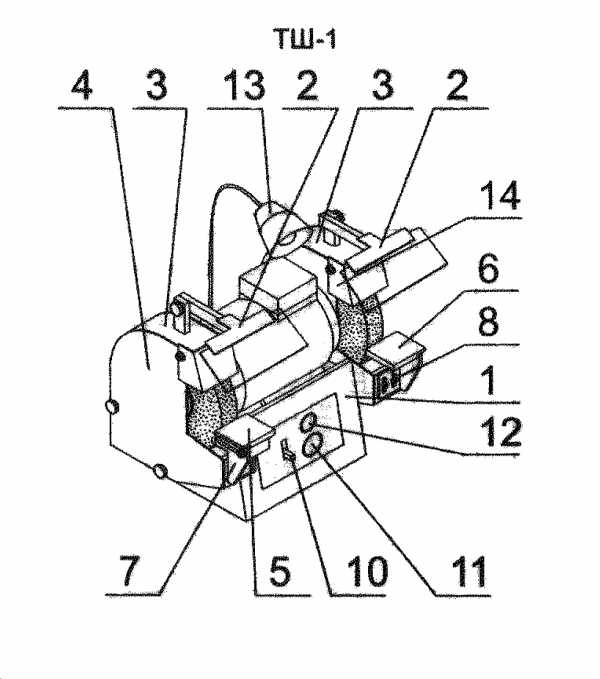

Расположение составных частей и органов управления точильно-шлифовального станка ТШ-1

Расположение частей и управления точильным станком ТШ-1

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-1

  1. Тумба - ТШ-1.20.0.000.0.00
  2. Кронштейн - ТШ-1.50.1.000.0.00
  3. Кожух левый - ТШ-1.10.0.000.0.00, Кожух правый ТШ-1.10.0.000.0.00-01
  4. Крышка - ТШ-1.40.0.000.0.00
  5. Подручник - ТШ-2.50.0.000.0.00
  6. Подручник - ТШ-2.50.0.000.0.00
  7. Кронштейн - ТШ-2.00.0.209.1.00
  8. Кронштейн - ТШ-2.00.0.209.1.00
  9. Коробка
  10. Электрооборудование
  • исполнение базовое - ТШ-2.80.0.000.0.00
  • исполнение 10 - ТШ-2.80.0.000.0.00-01
  • исполнение 01 - ТШ-1.80.0.000.0.00
  • Кнопка "Стоп"
  • Кнопка "Пуск"
  • Светильник НКП03-60-00ЗУХЛ4 ТУЗ.62-00214267-088-00

  • Электрооборудование точильного станка ТШ-1

    На станках установлены:

    • электродвигатель М1, работающий в режиме трехфазного включения
    • вводный автомат QF1
    • пускатель электромагнитный КМ1
    • кнопка пуск SB2
    • кнопка стоп SB1

    Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.


    Подключение станка к электросети

    1. счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
    2. снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
    3. Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
    4. Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.

    Первоначальный пуск станка ТШ-1

    Сечение питающих проводов должно быть не менее 1,0 мм2 медных или 2,5 мм2 алюминиевых.


    Описание работы в режиме трехфазного включения (рис. 5)

    Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

    Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

    Защита электрооборудования от перегрузки производится электротепловым реле FP1.

    Сведения о расцветке проводов:

    • черный цвет провода — силовые цепи
    • красный цвет провода — цепи управления
    • зелено-желтый цвет провода — цепи защиты

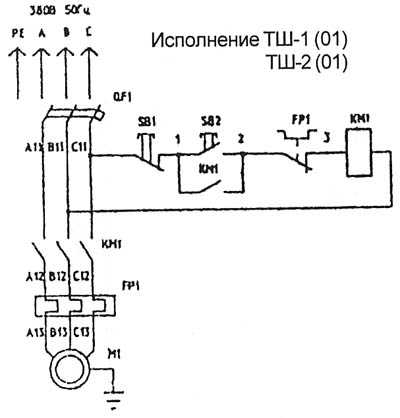

    Схема электрическая точильно-шлифовального станка ТШ-1 (исполнение 01)

    Электрическая схема точильного станка ТШ-1

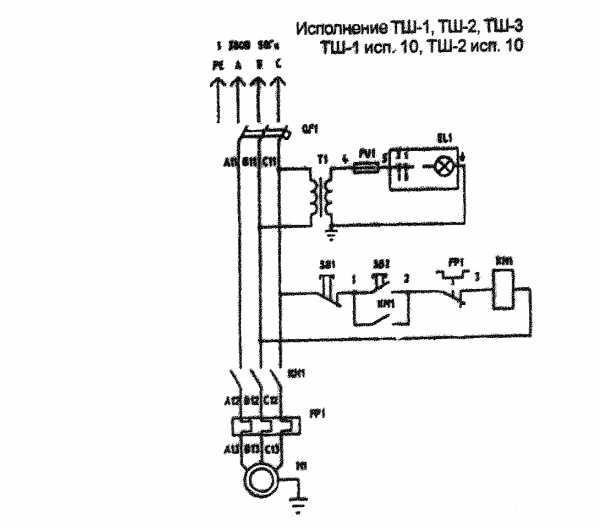

    Схема электрическая точильно-шлифовального станка ТШ-1 (исполнение 10)

    Электрическая схема точильного станка ТШ-1


    Технические характеристики точильного шлифовального станка ТШ-1

    Наименование параметраТШ-1ТШ-2ТШ-3ТШ-4
    Шлифовальный круг по ГОСТ 2424-83 на керамической связке
    Наружный диаметр круга, мм250300400400
    Высота круга, мм10..4010..505050
    Посадочный диаметр круга, мм3276127203
    Диаметр изношенного круга, мм140150240
    Класс неуравновешенности1, 21, 21, 2
    Высота центров от основания, мм265950950950
    Шпидель
    Частота вращения, 1/мин150015009501440
    Максимальная скорость резания, м/с19,523,520
    Электрооборудование
    Питающая сеть~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц
    Электродвигатель привода, кВт2,22,23,07,5
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм610 х 470 х 615610 х 470 х 1340660 х 600 х 16701000 х 620 x 1315
    Масса станка, кг82112220560

    Связанные ссылки. Дополнительная информация

    Каталог-справочник заточных станков

    Паспорта и руководства заточных станков


    stanki-katalog.ru

    Точильно-шлифовальный станок ТШ-1 ⌀200/250 мм

    Шлифовальные круги по ГОСТ 2424 1-200х(10…40)х х32,
    1-250х(10…40)х х32
    1-200х(10…40)х х32 300х40х76 Прямой привод 300х40х127, 300х50х127,
    350х40х127, 350х50х127
    Привод ременный
    400х50х127 Прямой привод 400х40х203, 400х50х203, Привод ременный 500х50х203 600х50х203 600х60х305 (по запросу)
    Диаметр изношенных шлифовальных кругов, мм, не менее 120
    120
    120
    120
    195 195 280 280 280 280
    Наибольшая окружная скорость вращения шлифовального круга, м/с 14,9-18,6 30 23,5 30 30 30 30 30
    Номинальное расстояние от основания до оси шлифовальных кругов, мм 340 340 950 910 970 950 900 900
    Номинальное расстояние между шлифовальными кругами, мм 335 335 400 545
    450
    575 1000 1000
    Габаритные размеры станков, мм, не более:
    - длина
    - ширина
    - высота
    580
    440
    785
    580
    440
    785
    610
    470
    1340
    815
    585
    1195
    690
    490
    1270
    820
    615
    1260
    - -
    Масса станка, кг, не более 82 82 130
    210
    170 280 450 550
    Класс точности по ГОСТ 8 Н
    Норма обслуживания,чел. 1 1 1 1 1 1 1 1
    Характеристика Электрооборудования
    Род тока питающей сети Переменный трехфазный
    Номинальная частота тока питающей сети, Гц 50 50 50 50 50 50 50 50
    Номинальное напряжение,В:
    - электропривода
    - цепей управления
    - местного освещения
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    Номинальная мощность электродвигателя, кВт 2,2 (стандартный)
    3,0 (повышенной мощности)
    2,2 2,2 2,2 (стандартный)
    3,0 (повышенной мощности)
    3,0 4/7.5 7.5 7.5
    Синхронная частота вращения электродвигателя, об/мин 1500 3000 1500 1500 1500 1500 1500 1500

    vsp-kirov.ru

    Станок точильно-шлифовальный ТШ-1.10 (Беларусь)

    Производство завода изготовителя ОАО Станкозавод "КРАСНЫЙ БОРЕЦ" Республика Беларусь.

    Компактный точильно-шлифовальный станок ТШ-1.10 считается одной из самых востребованных моделей малого слесарного оборудования. При своих небольших размерах, простой конструкции и неприхотливой эксплуатации станок может выполнять достаточно широкий круг слесарных работ с отличным качеством. Он предназначен для шлифовки, снятия фасок и заусенцев с металлических заготовок. Для шлифовки требуются дополнительные приспособления, может использоваться для резки.
    Конструкция станка представляет собой компактную прочную станину, на которой закреплен вращающийся диск. Мощности главного привода вполне достаточно для проведения профессиональных точильно-шлифовальных работ в производственных условиях. Рабочая зона защищена прозрачным защитным экраном. Данная модификация станка не имеет опций, но при желании покупателя может быть установлен привод для блокировки хода при открытии экрана и пылесос для очистки рабочей зоны, эти модели имеют маркировку ТШ-1.20 ( ТШ-1х20 ) и ТШ-1.25 ( ТШ-1х25) соответственно.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТШ-1

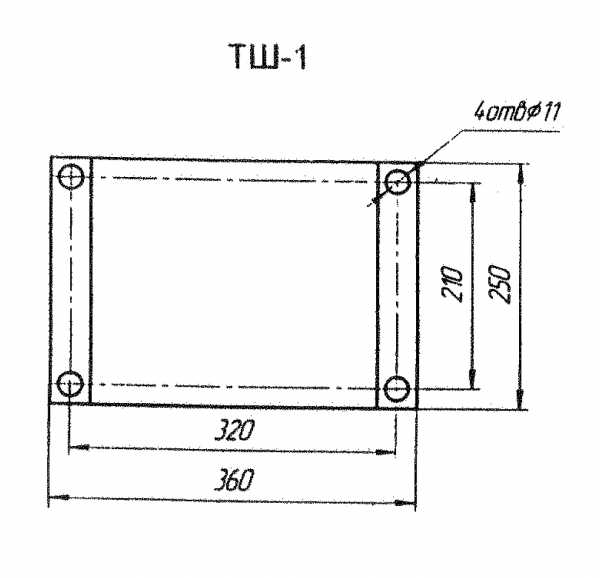

    ОПОРНАЯ ПОВЕРХНОСТЬ ТУМБЫ, ВИД СНИЗУ

    ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ СТАНКА.

    1. Тумба

    2. Кронштейн

    3. Кожух правый/левый

    4. Крышка

    5/6. Подручник

    7/8. Кронштейн

    9. Коробка

    10/11/12. Электрооборудование

    13. Светильник

    ЭЛЕКТРИЧЕСКАЯ СХЕМА



    stanew.ru

    Станок точильно-шлифовальный настольный ТШ-1 | Станочный Мир

    Если Вам необходимо купить Станок точильно-шлифовальный настольный ТШ-1 звоните по телефонам:

    в Москве         +7 (499) 372-31-73
    в Санкт-Петербурге   +7 (812) 245-28-87
    в Минске       +375 (17) 246-40-09
    в Екатеринбурге   +7 (343) 289-16-76
    в Новосибирске     +7 (383) 284-08-84
    в Челябинске     +7 (351) 951-00-26
    в Тюмени        +7 (3452) 514-886

    в Нижнем Новгороде   +7 (831) 218-06-78
    в Самаре   +7 (846) 201-07-64
    в Перми    +7 (342) 207-43-05
    в Ростове-на-Дону  +7 (863) 310-03-86
    в Воронеже     +7 (473) 202-33-64
    в Красноярске        +7 (391) 216-42-04;

    в Абакане, Альметьевске, Архангельске,

    Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

    По всей России бесплатный номер 8 (800) 775-16-64.

    В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок точильно-шлифовальный настольный ТШ-1 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

    stanok-kpo.ru

    Станок точильно-шлифовальный настольный ТШ-1 | Станочный Мир

    Если Вам необходимо купить Станок точильно-шлифовальный настольный ТШ-1 звоните по телефонам:

    в Москве         +7 (499) 372-31-73
    в Санкт-Петербурге   +7 (812) 245-28-87
    в Минске       +375 (17) 246-40-09
    в Екатеринбурге   +7 (343) 289-16-76
    в Новосибирске     +7 (383) 284-08-84
    в Челябинске     +7 (351) 951-00-26
    в Тюмени        +7 (3452) 514-886

    в Нижнем Новгороде   +7 (831) 218-06-78
    в Самаре   +7 (846) 201-07-64
    в Перми    +7 (342) 207-43-05
    в Ростове-на-Дону  +7 (863) 310-03-86
    в Воронеже     +7 (473) 202-33-64
    в Красноярске        +7 (391) 216-42-04;

    в Абакане, Альметьевске, Архангельске,

    Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

    По всей России бесплатный номер 8 (800) 775-16-64.

    В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок точильно-шлифовальный настольный ТШ-1 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

    stanok-kpo.ru

    Станок точильно-шлифовальный ТШ-1.25 (Беларусь)

    Производство завода изготовителя ОАО Станкозавод "КРАСНЫЙ БОРЕЦ" республика Беларусь.

    Серия станков ТШ специально разрабатывалась для небольших, средне и мелкосерийных производств для выполнения ординарных слесарных операций при обработке металлозаготовок. Это оборудование позволяет удалять заусенцы, снимать фаски, шлифовать и полировать металлические изделия, в некоторых случаях при наличии дополнительного инструмента, допускается резка.
    Станок имеет компактные размеры, отличные эксплуатационные показатели, надежен, не сложен в работе и обслуживании. Оператор защищен от рабочей зоны с помощью подвижных экранов. Производитель выпускает несколько версий станков, комплектация ТШ-1.25 подразумевает установку пылесоса для автоматической уборки зоны обработки от металлической стружки. В результате этой опции работа по обработке деталей может проводиться непрерывно. Версия ТШ-1.20 включает установку механизма блокировки привода при открытии рабочего экрана. Станок работает от напряжения в 380 В. Внешний диаметр шлифовального диска составляет 250 мм, мощность привода – 2,2 Вт. При низкой цене станок имеет отличные производственные показатели и хорошо известен среди покупателей.
    Габаритные размеры 544 х 470 х 615 мм. Вес 78,5 кг.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТШ-1

    ОПОРНАЯ ПОВЕРХНОСТЬ ТУМБЫ, ВИД СНИЗУ

    ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ СТАНКА.

    1. Тумба

    2. Кронштейн

    3. Кожух правый/левый

    4. Крышка

    5/6. Подручник

    7/8. Кронштейн

    9. Коробка

    10/11/12. Электрооборудование

    13. Светильник

    ЭЛЕКТРИЧЕСКАЯ СХЕМА

    stanew.ru

    Станок точильно-шлифовальный ТШ-1.20

    Станок точильно-шлифовальный с доп.блокировкой эл.двигателя при подъёме защитного экрана ТШ-1.20

    Станок точильно-шлифовальный ТШ-1.20 проектировался специально для небольших производств, нуждающихся в надежном точильно-шлифовальном оборудовании. Станок ТШ-1.20 преимущественно используется для выполнения широкого круга слесарных работ для обработки металла. Для шлифовки необходимы дополнительные инструменты.
    ТШ-1.20 широко применяется и эффективен для снятия фасок, заусенцев и шлифовки деталей, иногда используется для резки. Невысокая цена станка и простота в использовании делает его одним из самых популярных номенклатурных наименований специализированного слесарного оборудования. Станок может быть приобретен для производств или частным металлообрабатывающих мастерских.
    К отличительным особенностям отнесем наличие двух защитных экранов для рабочей зоны, механизм блокировки двигателя при поднятии экрана. Станок подключается к трехфазному напряжению, неприхотлив и просто в обслуживании. Мощность главного привода достигает 2,2 кВт при наружном диаметре шлифовального круга в 250 мм.
    Габаритные размеры 544 х 470 х 615 мм. Вес 78,5 кг.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТШ-1

    ОПОРНАЯ ПОВЕРХНОСТЬ ТУМБЫ, ВИД СНИЗУ

    ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ СТАНКА.

    1. Тумба

    2. Кронштейн

    3. Кожух правый/левый

    4. Крышка

    5/6. Подручник

    7/8. Кронштейн

    9. Коробка

    10/11/12. Электрооборудование

    13. Светильник

    ЭЛЕКТРИЧЕСКАЯ СХЕМА

    stanew.ru
