Твердомер по Роквеллу

 Главная страница » Оборудование

Твердомером по Роквеллу (далее – твердомер) называется инструмент, который применяется для определения твёрдости металла и сплавов по одноимённому методу. Принцип его действия основан на проникновении твёрдого наконечника этого инструмента (индентора) в тело исследуемого материала и последующего измерения глубины образовавшегося проникновения. Благодаря своей простоте по сравнению с другими методами (Бринелля, Виккерса и т. д.), метод Роквелла получил наибольшее распространение.

Идентор

Индентор – это наконечник твердомера, который используется для измерения твёрдости испытуемого образца. Он изготавливается из следующих материалов:

  • алмаз;
  • твёрдый сплав;
  • закаленная сталь.

В некоторых случаях инденторами называют сам приборы для измерения твёрдости.

Чаще всего, используются два типа инденторов:

  • шарик, состоящий из карбида вольфрама диаметром 1/16 дюйма (1,5875 мм), или такой же шарик из закалённой стали;
  • конический алмазный наконечник, имеющий угол при вершине 120°.

Метод Роквелла.

Метод Роквелла и система обозначения твёрдости материала

Измерение твёрдости исследуемого материала производится статическим методом, который заключается во вдавливании индентора в образец с некоторой постоянной силой. По истечении определённого времени, нагрузка снимается, индентор удаляется и производится измерение геометрических параметров отпечатка. Определяется относительная разница в глубине проникновения индентора при приложении предварительной (10 кгс) и основной (60, 100 и 150 кгс) нагрузки. Результаты сопоставляются с одной из 11 шкал твёрдости (A, B, C, D, E, F, G, H, K, N, T) по стандарту ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу», основанных на комбинациях «индентор — нагрузка».

Обозначение твёрдости, определённой по методу Роквелла, производится символом «HR». К этому символу добавляется буква, которая указывает на шкалу испытаний. Чаще всего используются: HRA, HRB, HRC.

Стрелочный прибор установки измерения твёрдости методом Роквелла

Преимущества твердомера по Роквеллу

Измерение твёрдости металла и сплавов твёрдомером по Роквеллу имеет ряд достоинств:

  • простота метода. Его главное достоинство — нет необходимости измерять диаметр отпечатка;
  • не требуется высокая чистота измеряемой поверхности. Для сравнения, методы Виккерса и Бринелля требуют полировку поверхности, т. к. иначе не возможен замер размера отпечатка с помощью микроскопа.

Популярные бренды и модели

Наибольшей популярностью пользуются следующие модели:

  • стационарные твердомеры бренда «Метротест» модификации «ИТР». Например: «ИТР-60/150-М»;
  • твердомер бренда «Qness GmbH» модель «Q150R»;
  • автоматизированный стационарный твердомер бренда «TIME Group Inc» модель «Th400».

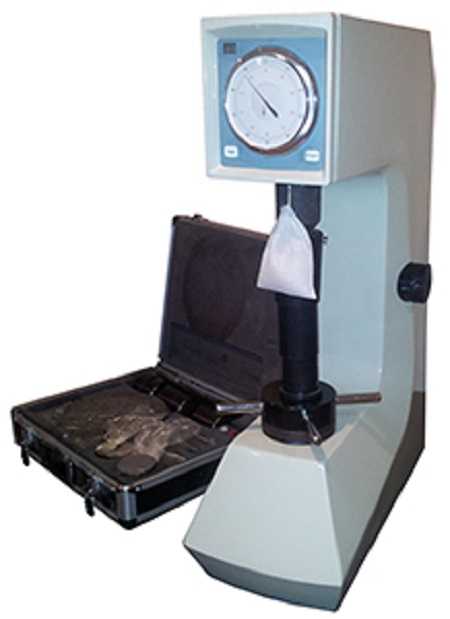

Установка измерения твёрдости по Роквеллу.

Где купить твердомеры





ipmet.ru

Твёрдость по Роквеллу Википедия

Цифровой прибор для измерения твёрдости по методу Роквелла

Ме́тод Рокве́лла — метод неразрушающей проверки твёрдости материалов. Основан на измерении глубины проникновения твёрдого наконечника индентора в исследуемый материал при приложении одинаковой для каждой шкалы твердости нагрузкой, в зависимости от шкалы обычно 60, 100 и 150 кгс.

В качестве инденторов в методе применяются прочные шарики и алмазные конусы с углом при вершине 120° со скруглённым острым концом.

Из-за своей простоты, скорости по сравнению с другими методами и воспроизводимости результатов он является одним из наиболее распространённых методов испытаний материалов на твёрдость.

История[ | ]

Измерение твёрдости по относительной глубине проникновения индентора было предложено в 1908 году венским профессором Людвигом (Ludwig) в книге «Die Kegelprobe» (дословно «испытание конусом»)[1].

Метод определения относительной глубины проникновения индентора, предложенный Хью и Стэнли Роквеллами, исключал ошибки, связанные с механическими несовершенствами измерительной системы, такими, как люфты и поверхностные дефекты и загрязнения испытуемых материалов и деталей.

Твердомер Роквелла, прибор для определения относительной глубины проникновения, был изобретён уроженцами штата Коннектикут Хью М. Роквеллом (1890—1957) и Стэнли П. Роквеллом (1886—1940). Потребность в этом устройстве была вызвана необходимостью оперативного определения результатов термообработки обойм стальных шарикоподшипников. Метод Бринелля, изобретённый в 1900 году в Швеции, был медленным, не применимым для закалённых сталей, и оставлял слишком большой отпечаток, чтобы считать этот метод методом неразрушающего контроля.

Патентную заявку на новое устройство они подали 15 июля 1914 года; после её рассмотрения был выдан патент № 1294171 от 11 февраля 1919 года[2].

Во время изобретения Хью и Стэнли Роквеллы (они не были прямыми родственниками) работали в компании New Departure Manufacturing (Бристоль, Коннектикут). New Departure, бывшая крупным производителем шарикоподшипников, в 1916 году стала частью United Motors, а затем — корпорации General Motors.

После ухода из компании в Коннектикуте, Стэнли Роквелл переехал в Сиракьюс (штат Нью-Йорк) и 11 сентября 1919 года подал заявку на усовершенствование первоначального изобретения, которая была утверждена 18 ноября 1924 года. Новый прибор был также запатентован под № 1516207[3][4]. В 1921 году Роквелл переехал в Западный Хартфорд, в Коннектикуте, где сделал дополнительные усовершенствования

[4].

В 1920 году Стэнли Роквелл начал сотрудничество с производителем инструментов Чарльзом Вильсоном (Charles H. Wilson) из компании Wilson-Mauelen с целью коммерциализации изобретения и разработки стандартизированных испытательных машин[5].

Около 1923 года Стэнли Роквелл основал фирму по термообработке Stanley P. Rockwell Company, которая существует до сих пор в Хартфорде, в Коннектикуте. Через несколько лет она, переименованная в Wilson Mechanical Instrument Company, сменила владельца. В 1993 году компанию приобрела корпорация Instron.

Шкалы твёрдости по Роквеллу[ | ]

ru-wiki.ru

Метод Роквелла Википедия

Цифровой прибор для измерения твёрдости по методу Роквелла

Ме́тод Рокве́лла — метод неразрушающей проверки твёрдости материалов. Основан на измерении глубины проникновения твёрдого наконечника индентора в исследуемый материал при приложении одинаковой для каждой шкалы твердости нагрузкой, в зависимости от шкалы обычно 60, 100 и 150 кгс.

В качестве инденторов в методе применяются прочные шарики и алмазные конусы с углом при вершине 120° со скруглённым острым концом.

Из-за своей простоты, скорости по сравнению с другими методами и воспроизводимости результатов он является одним из наиболее распространённых методов испытаний материалов на твёрдость.

История

Измерение твёрдости по относительной глубине проникновения индентора было предложено в 1908 году венским профессором Людвигом (Ludwig) в книге «Die Kegelprobe» (дословно «испытание конусом»)[1].

Метод определения относительной глубины проникновения индентора, предложенный Хью и Стэнли Роквеллами, исключал ошибки, связанные с механическими несовершенствами измерительной системы, такими, как люфты и поверхностные дефекты и загрязнения испытуемых материалов и деталей.

Твердомер Роквелла, прибор для определения относительной глубины проникновения, был изобретён уроженцами штата Коннектикут Хью М. Роквеллом (1890—1957) и Стэнли П. Роквеллом (1886—1940). Потребность в этом устройстве была вызвана необходимостью оперативного определения результатов термообработки обойм стальных шарикоподшипников. Метод Бринелля, изобретённый в 1900 году в Швеции, был медленным, не применимым для закалённых сталей, и оставлял слишком большой отпечаток, чтобы считать этот метод методом неразрушающего контроля.

Патентную заявку на новое устройство они подали 15 июля 1914 года; после её рассмотрения был выдан патент № 1294171 от 11 февраля 1919 года[2].

Во время изобретения Хью и Стэнли Роквеллы (они не были прямыми родственниками) работали в компании New Departure Manufacturing (Бристоль, Коннектикут). New Departure, бывшая крупным производителем шарикоподшипников, в 1916 году стала частью United Motors, а затем — корпорации General Motors.

После ухода из компании в Коннектикуте, Стэнли Роквелл переехал в Сиракьюс (штат Нью-Йорк) и 11 сентября 1919 года подал заявку на усовершенствование первоначального изобретения, которая была утверждена 18 ноября 1924 года. Новый прибор был также запатентован под № 1516207[3][4]. В 1921 году Роквелл переехал в Западный Хартфорд, в Коннектикуте, где сделал дополнительные усовершенствования[4].

В 1920 году Стэнли Роквелл начал сотрудничество с производителем инструментов Чарльзом Вильсоном (Charles H. Wilson) из компании Wilson-Mauelen с целью коммерциализации изобретения и разработки стандартизированных испытательных машин

[5].

Около 1923 года Стэнли Роквелл основал фирму по термообработке Stanley P. Rockwell Company, которая существует до сих пор в Хартфорде, в Коннектикуте. Через несколько лет она, переименованная в Wilson Mechanical Instrument Company, сменила владельца. В 1993 году компанию приобрела корпорация Instron.

Шкалы твёрдости по Роквеллу

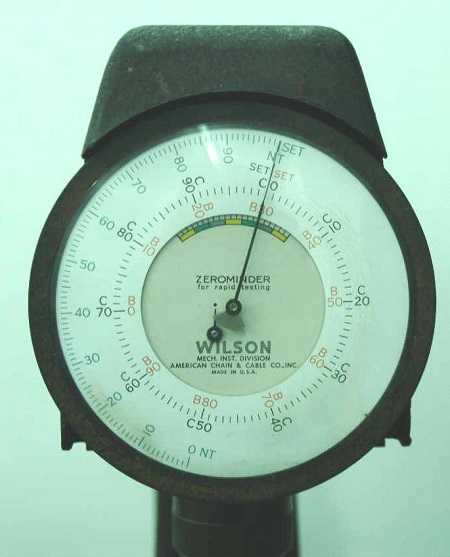

Циферблат прибора для проверки твёрдости по Роквеллу

Стандартами нормировано 11 шкал определения твердости по методу Роквелла (A; B; C; D; E; F; G; H; K; N; T), эти шкалы различаются типом индентора, испытательной нагрузкой и константами в формуле для вычисления твёрдости по результатам измерения[6].

Наиболее широко используются два три инденторов: сферический в виде шарика из карбида вольфрама или инструментальной закалённой стали диаметром 1/16 дюйма (1,5875 мм) или шарик диаметром 1/8 дюйма и конический алмазный наконечник с углом при скруглённой вершине 120°. Стандарты предусматривает в зависимости от шкалы 3 фиксированные нагрузки при вдавливании индентора — 60, 100 и 150 кгс.

Численная величина твёрдости определяется по формуле, коэффициенты в которой зависят от шкалы. Для снижения ошибки измерения от состояния испытуемой поверхности принимается относительная разница в глубине проникновения индентора при приложении основной и предварительной (10 кгс) нагрузки (см. рисунок).

Для обозначения твёрдости, определённой по методу Роквелла, используется сокращение HR, с 3-й буквой, указывающая на шкалу, по которой проводились испытания (HRA, HRB, HRC и т. д. до HRT). Например, HRC 64.

Наиболее широко используемые шкалы твёрдости по Роквеллу
ШкалаИнденторНагрузка, кгс
ААлмазный конус с углом 120° при вершине60
ВШарик диаметром 1/16 дюйма из карбида вольфрама (или закалённой стали)100
САлмазный конус с углом 120° при вершине150

Формулы для определения твёрдости

Чем твёрже материал, тем меньше будет глубина проникновения наконечника в него. Чтобы при большей твёрдости материала не получалось меньшее число твёрдости по Роквеллу, твёрдость определяют по формуле:

HR=N−H−hs{\displaystyle HR=N-{\frac {H-h}{s}}}
где разность H−h{\displaystyle H-h} — относительная глубина проникновения индентора под предварительной и основной нагрузками в мм,
N,{\displaystyle N,} s{\displaystyle s} — константы, зависящие от конкретной шкалы Роквелла (см. таблицу).

Таким образом, твердость по Роквеллу является безразмерной величиной.

Наиболее часто используемые шкалы Роквелла[7]
ШкалаСокращённое обозначениеИспытательная нагрузкаТип индентораОбласть примененияNs
AHRA60 кгс120° алмазный сфероконический*Карбид вольфрама1000,002 мм
BHRB100 кгсДиаметр 1⁄16 дюйма (1,588 мм)
стальной, сферический
Алюминиевые сплавы, бронза,
мягкие стали
1300,002 мм
CHRC150 кгс
120° алмазный, сфероконический
Твёрдые стали
с HRB > 100
1000,002 мм
DHRD100 кгс120° алмазный, сфероконический1000,002 мм
EHRE100 кгсДиаметр 1⁄8 дюйма (3,175 мм)
стальной, сферический
1300,002 мм
FHRF60 кгсДиаметр 1⁄16 дюйма (1,588 мм)
стальной, сферический
1300,002 мм
GHRG150 кгсДиаметр 1⁄16 дюйма (1,588 мм)
стальной, сферический
1300,002 мм
*Радиус сферического скругления вершины конуса 0,2 мм

Методика проведения испытания промышленным твердомером Роквелла

Метод Роквелла.
  • Выбрать подходящую для проверяемого материала шкалу (А, В или С).
  • Установить соответствующий индентор и нагрузку.
  • Перед тем, окончательным измерение надо сделать два пробных, неучитываемых отпечатка, чтобы проверить правильность установки индентора и стола.
  • Установить эталонный блок на столик прибора.
  • Приложить предварительную нагрузку в 10 кгс, обнулить шкалу.
  • Приложить основную нагрузку и дождаться достижения максимального усилия.
  • Снять нагрузку.
  • Прочесть на циферблате по соответствующей шкале значение твёрдости (цифровой прибор показывает на экране значение твёрдости).
  • Порядок действий при проверке твёрдости испытуемого образца такой же, как и на эталонном блоке. Допускается делать по одному измерению на образце при проверке массовой продукции.

Факторы, влияющие на точность измерения

  • Важным фактором является толщина образца. Не допускается проверка образцов с толщиной менее десятикратной глубины проникновения наконечника.
  • Ограничивается минимальное расстояние между отпечатками (3 диаметра между центрами ближайших отпечатков).
  • Параллакс при считывании результатов с циферблата стрелочных приборов.

Сравнение шкал твёрдости

Простота метода Роквелла (главным образом, отсутствие необходимости измерять диаметр отпечатка) привела к его широкому применению в промышленности для проверки твёрдости. Также не требуется высокая чистота измеряемой поверхности (например, методы Бринелля и Виккерса включают замер отпечатка с помощью микроскопа и требуют полировки поверхности).

К недостатку метода Роквелла относится меньшая точность по сравнению с методами Бринелля и Виккерса.

Существует корреляция между значениями твёрдости, измеренной разными методами (например, см. рисунок — перевод единиц твёрдости HRB в твёрдость по методу Бринелля для алюминиевых сплавов). Зависимость носит нелинейный характер. Существуют нормативные документы, где приведено сравнение значений твёрдости, измеренной разными методами (например, ASTM E-140).

Оценка механических свойств по испытаниям на твёрдость

Связь между результатами проверки на твёрдость по Роквеллу и прочностными характеристиками материалов исследовались такими учёными-материаловедами, как Н. Н. Давиденков, М. П. Марковец и др.

Используются методы определения предела текучести по результатам проверки на твёрдость вдавливанием. Такая связь была найдена, например, для высокохромистых нержавеющих сталей после различных режимов термообработки. Среднее отклонение результатов методов для конического алмазного индентора составляло всего +0,9 %.

Были также проведены исследования по нахождению связи между значениями твёрдости и другими прочностными характеристиками, определяемыми при растяжении, такими, как предел прочности (временное сопротивление), относительное сужение и истинное сопротивление разрушению.

См. также

Примечания

  1. Kehl G. L. The Principles of Metallographic Laboratory Practice, 3rd Ed., McGraw-Hill Book Co., 1949, p. 229.
  2. H. M. Rockwell & S. P. Rockwell Hardness-Tester, US Patent 1294171, Feb 1919.
  3. S. P. Rockwell The Testing of Metals for Hardness // Transactions of the American Society for Steel Treating, Vol. II, № 11, Aug 1922, p. 1013—1033.
  4. 1 2 S. P. Rockwell Hardness-Testing Machine, US Patent 1516207, Nov 1924.
  5. Lysaght V. E. Indentation Hardness Testing, Reinhold Publishing Corp., 1949, p. 57-62.
  6. ↑ ISO 6508-1:2005. Metallic materials. Rockwell hardness test. Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)
  7. ↑ Smith, William F. & Hashemi, Javad (2001), Foundations of Material Science and Engineering (4th ed.), McGraw-Hill, с. 229, ISBN 0-07-295358-6

Литература

  • Фридман Я. Б. Механические свойства металлов. Изд. 3-е, в 2-х частях. — М.: «Машиностроение», 1974
  • Бернштейн М. Л., Займовский В. А. Механические свойства металлов. Изд. 2-е. — М.: «Металлургия», 1979.

Нормативные документы

  • ГОСТ 9013-59. Металлы. Метод измерения твердости по Роквеллу
  • ISO 6508-1: Metallic Materials — Rockwell Hardness Test. Part 1: Test Method (Scales A, B, C, D, E, F, G, H, K, N, T)
  • ASTM E-18 Standard Methods for Rockwell Hardness and Rockwell Superficial Hardness of Metallic Materials
  • ASTM E-140 Standard Hardness Conversion Tables for Metals. Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, and Scleroscope Hardness

wikiredia.ru

Метод Роквелла — Википедия

Ме́тод Рокве́лла — метод проверки твёрдости материалов. Из-за своей простоты он является наиболее распространённым и основан на проникновении твёрдого наконечника в материал и измерении глубины проникновения.

Цифровой прибор для измерения твёрдости по методу Роквелла

Измерение твёрдости по относительной глубине проникновения индентора было предложено в 1908 году венским профессором Людвигом (Ludwig) в книге «Die Kegelprobe» (дословно «испытание конусом»)[1]. Метод определения относительной глубины исключал ошибки, связанные с механическими несовершенствами системы, такими, как люфты и поверхностные дефекты.

Твердомер Роквелла, машина для определения относительной глубины проникновения, был изобретён уроженцами штата Коннектикут Хью М. Роквеллом (1890—1957) и Стэнли П. Роквеллом (1886—1940). Потребность в этой машине была вызвана необходимостью быстрого определения эффектов термообработки на обоймах стальных подшипников. Метод Бринелля, изобретённый в 1900 году в Швеции, был медленным, не применимым для закалённых сталей, и оставлял слишком большой отпечаток, чтобы рассматриваться как неразрушающий.

Патентную заявку на новое устройство они подали 15 июля 1914; после её рассмотрения был выдан патент № 1294171 от 11 февраля 1919[2].

Во время изобретения Хью и Стэнли Роквеллы (не прямые родственники) работали в компании New Departure Manufacturing (Бристоль, Коннектикут). New Departure, бывшая крупным производителем шарикоподшипников, в 1916 году стала частью United Motors, а затем — корпорации General Motors.

После ухода из компании в Коннектикуте Стэнли Роквелл переехал в Сиракьюс (штат Нью-Йорк) и 11 сентября 1919 подал заявку на усовершенствование первоначального изобретения, которая была утверждена 18 ноября 1924. Новый прибор был также запатентован под № 1516207[3][4]. В 1921 году Роквелл переехал в Западный Хартфорд, в Коннектикуте, где сделал дополнительные усовершенствования[4].

В 1920 году Стэнли начал сотрудничество с производителем инструментов Чарльзом Вильсоном (Charles H. Wilson) из компании Wilson-Mauelen с целью коммерциализации изобретения и разработки стандартизированных испытательных машин[5].

Около 1923 года Стэнли основал фирму по термообработке Stanley P. Rockwell Company, которая существует до сих пор в Хартфорде, в Коннектикуте. Через несколько лет она, переименованная в Wilson Mechanical Instrument Company, сменила владельца. В 1993 году компанию приобрела корпорация Instron.

Шкалы твёрдости по Роквеллу[править]

Существует 11 шкал определения твердости по методу Роквелла (A; B; C; D; E; F; G; H; K; N; T), основанных на комбинации «индентор (наконечник) — нагрузка»[6]. Наиболее широко используются два типа инденторов: шарик из карбида вольфрама диаметром 1/16 дюйма (1,5875 мм) или такой же шарик из закалённой стали и конический алмазный наконечник с углом при вершине 120°. Возможные нагрузки — 60, 100 и 150 кгс. Величина твёрдости определяется как относительная разница в глубине проникновения индентора при приложении основной и предварительной (10 кгс) нагрузки.

Для обозначения твёрдости, определённой по методу Роквелла, используется символ HR, к которому добавляется буква, указывающая на шкалу, по которой проводились испытания (HRA, HRB, HRC).

Наиболее широко используемые шкалы твёрдости по Роквеллу
Шкала Индентор Нагрузка, кгс
А Алмазный конус с углом 120° при вершине 60 кгс
В Шарик диаметром 1/16 дюйма из карбида вольфрама (или закалённой стали) 100 кгс
С Алмазный конус с углом 120° при вершине 150 кгс

Формулы для определения твёрдости[править]

Чем твёрже материал, тем меньше будет глубина проникновения наконечника в него. Чтобы при большей твёрдости материала не получалось большее число твёрдости по Роквеллу, вводят условную шкалу глубин, принимая за одно её деление глубину, равную 0,002 мм. При испытании алмазным конусом предельная глубина внедрения составляет 0,2 мм, или 0,2/0,002 = 100 делений, при испытании шариком — 0,26 мм, или 0,26/0,002 = 130 делений. Таким образом, формулы для вычисления значения твёрдости будут выглядеть следующим образом:

  • При измерении по шкале А (HRA) и С (HRC):

Разность представляет разность глубин погружения индентора (в миллиметрах) после снятия основной нагрузки и до её приложения (при предварительном нагружении).

  • При измерении по шкале B (HRB):

Проведение испытания[править]

Метод Роквелла.
  • Выбрать подходящую для проверяемого материала шкалу (А, В или С)
  • Установить соответствующий индентор и нагрузку
  • Перед тем, как начать проверку, надо сделать два неучитываемых отпечатка, чтобы проверить правильность посадки наконечника и стола
  • Установить эталонный блок на столик прибора
  • Приложить предварительную нагрузку в 10 кгс, обнулить шкалу
  • Приложить основную нагрузку и дождаться до приложения максимального усилия
  • Снять нагрузку
  • Прочесть на циферблате по соответствующей шкале значение твёрдости (цифровой прибор показывает на экране значение твёрдости)
  • Порядок действий при проверке твёрдости испытуемого образца такой же, как и на эталонном блоке. Допускается делать по одному измерению на образце при проверке массовой продукции

Факторы, влияющие на точность измерения[править]

  • Важным фактором является толщина образца. Не допускается проверка образцов с толщиной менее десятикратной глубины проникновения наконечника
  • Ограничивается минимальное расстояние между отпечатками (3 диаметра между центрами ближайших отпечатков)
  • Недопущение параллакса при считывании результатов с циферблата

Сравнение шкал твёрдости[править]

Простота метода Роквелла (главным образом, отсутствие необходимости измерять диаметр отпечатка) привела к его широкому применению в промышленности для проверки твёрдости. Также не требуется высокая чистота измеряемой поверхности (например, методы Бринелля и Виккерса включают замер отпечатка с помощью микроскопа и требуют полировку поверхности). К недостатку метода Роквелла относится меньшая точность по сравнению с методами Бринелля и Виккерса. Существует корреляция между значениями твёрдости, измеренной разными методами (см. рисунок — перевод единиц твёрдости HRB в твёрдость по методу Бринелля для алюминиевых сплавов). Зависимость носит нелинейный характер. Имеются нормативные документы, где приведено сравнение значений твёрдости, измеренной разными методами (например, ASTM E-140).

Оценка механических свойств по испытаниям на твёрдость[править]

Связь между результатами проверки на твёрдость и прочностными характеристиками материалов исследовались такими учёными-материаловедами, как Н. Н. Давиденков, М. П. Марковец и др.

Используются методы определения предела текучести по результатам проверки на твёрдость вдавливанием. Такая связь была найдена, например, для высокохромистых нержавеющих сталей после различных режимов термообработки. Среднее отклонение для конического алмазного индентора составляло всего +0,9 %. Были проведены исследования по нахождению связи между значениями твёрдости и другими характеристиками, определяемыми при растяжении, такими, как предел прочности (временное сопротивление), относительное сужение и истинное сопротивление разрушению.

  1. ↑ G. L. Kehl, The Principles of Metallographic Laboratory Practice, 3rd Ed., McGraw-Hill Book Co., 1949, p. 229.
  2. ↑ H. M. Rockwell & S. P. Rockwell. Hardness-Tester, US Patent 1294171, Feb 1919.
  3. ↑ S. P. Rockwell. The Testing of Metals for Hardness // Transactions of the American Society for Steel Treating, Vol. II, № 11, Aug 1922, p. 1013—1033.
  4. 4,04,1 S. P. Rockwell. Hardness-Testing Machine, US Patent 1516207, Nov 1924.
  5. ↑ V. E. Lysaght. Indentation Hardness Testing, Reinhold Publishing Corp., 1949, p. 57-62.
  6. ↑ ISO 6508-1:2005. Metallic materials. Rockwell hardness test. Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)
  • Я. Б. Фридман. Механические свойства металлов. Изд. 3-е, в 2-х частях. — М.: «Машиностроение», 1974
  • М. Л. Бернштейн, В.А Займовский. Механические свойства металлов. Изд. 2-е. — М.: «Металлургия», 1979.

Нормативные документы[править]

  • ГОСТ 9013-59. Металлы. Метод измерения твердости по Роквеллу
  • ISO 6508-1: Metallic Materials — Rockwell Hardness Test. Part 1: Test Method (Scales A, B, C, D, E, F, G, H, K, N, T)
  • ASTM E-18 Standard Methods for Rockwell Hardness and Rockwell Superficial Hardness of Metallic Materials
  • ASTM E-140 Standard Hardness Conversion Tables for Metals. Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, and Scleroscope Hardness

www.wikiznanie.ru

Стационарный твердомер по Роквеллу Th400



Автоматизированный стационарный твердомер по Роквеллу с удлиненной нагружающей частью для проведения испытания в труднодоступных местах с простым в управлении меню и мембранной клавиатурой.



Твердомер Th400 Роквелла предназначен для контроля стали, литой стали, легированной стали, немагнитных металлов, пластмасс и других материалов.

Твердомер ТН/TH 300 по Роквеллу и его преимущества

  • Конструкция с головкой в виде носа позволяет выполнять измерения на труднодоступных поверхностях.
  • Твердомер Th400 стационарный, позволяет выполнять измерения на внутренних поверхностях колец диаметром не менее 23 мм.
  • Твердометр позволяет выполнять измерения на поверхностях круглых прутков диаметром не менее 3 мм.
  • Автоматическое выполнение измерений.
  • ЖКИ высокой четкости со светодиодной подсветкой.
  • Простое и удобное в работе меню управления прибором.
  • Твердомер Соответствует стандартам: ISO 6508.2, ASTM Е-18.
  • Связь с персональным компьютером через интерфейс RS-232/USB.
  • Твердометр TH 300 Роквелла сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.

Технические характеристики стационарного твердомера Роквелла ТН 300

Шкалы измерения A, B, C, D, E, F, G, H, K, L, M, P, R, S, V Роквелла
Дискретность индикации 0.1 единицы Роквелла
Предварительная нагрузка 98.1 Н (10 кг)
Предельная нагрузка 588.4 Н (60 кг)
980.7 Н (100 кг)
1471 Н (150 кг)
Тип дисплея твердомера матричный ЖКИ со светодиодной подсветкой
Языки интерфейса китайский, английский, французский, немецкий
Работа с прибором с помощью меню и мембранной клавиатуры
Процесс измерения автоматический
Время выдержки под нагрузкой 2 – 50 с, задается пользователем, отображается на дисплее и сохраняется в памяти прибора
Выполняемые функции задание верхней/ нижней границ измерений со звуковой сигнализацией,
статистическая обработка результатов: расчет среднего/ максимального/ минимального значений
преобразование результатов: по шкалам Виккерса, Либа, Бринелля, супер-Роквелла, поправка на кривизну цилиндрической и шаровидной поверхностей
Вывод результатов измерений через порт RS-232
Соответствие требованиям стандартов ISO 6508.2, ASTM Е-18
Рабочее пространство по вертикали: 250 мм
по горизонтали: 150 мм
Размер измеряемой детали наружная поверхность цилиндра: минимум x3 мм
внутренняя поверхность цилиндра: минимум x23 мм
Электрическое питание 220 В/ 110 В, 50 Гц, 4 А
Габаритные размеры 715 x 225 x 790 мм
Масса твердомера 100 кг

Твердомер ТН/TH 300 Роквелла и стандартный комплект поставки:

  • Блок электронный
1 шт.
  • Образцовая мера твердости В
1 шт.
  • Образцовая мера твердости С
1 шт.
  • Индентор с алмазным конусом 120o
1 шт.
  • Индентор с шариком x1.5875 мм
1 шт.
  • Запасной шарик к индентору x1.5875 мм
5 шт.
  • Винт крепления индентора
2 шт.
  • Круглый плоский стол x70 мм
1 шт.
  • Малый призматический стол
1 шт.
1 шт.
  • Руководство по эксплуатации твердомера
1 шт.
  • Гарантийный талон на твердомер
1 шт.

Твердомер TH 300 по Роквеллу и дополнительная комплектация:

Большой призматичесткий стол





Малый призматичесткий стол



Круглый плоский призматичесткий стол





Круглый плоский призматичесткий стол диаметром 70 мм





 Круглый плоский призматичесткий стол диаметром 150 мм





Круглый плоский призматичесткий стол диаметром 225 мм





Короткий, узкий и плоский индентор с алмазным конусом





Поддерживающая опора





Поддерживающая балка



Узнать цену, оформить заявку и купить твердомер необходимой модификации в СПб можно, позвонив нам. Доставка осуществляется в любой город РФ!

твердомер роквелла купить

tverdomery.ru

Измерение твердости по Роквеллу


⇐ ПредыдущаяСтр 9 из 34Следующая ⇒



Измерение твердости по Роквеллу (ГОСТ 9013-59) заключается во вдавливании в испытываемый образец индентора в виде алмазного (твердосплавного) конуса с углом при вершине =120° или стального шарика диаметром 1,588 мм под действием двух последовательно прилагаемых нагрузок - предварительной Р0 и основной Р1, получении отпечатка глубиной h и определении значения твердости HR (Н - Hatre нем., твердость; R - Rockwell, нем., Роквелл).

Предварительная нагрузка в 10Н обеспечивает плотное соприкосновение наконечника с образцом. Общая нагрузка в 1500 Н применяется при алмазном наконечнике и в 100 кг – при стальном шарике. Прибор Роквелла рассчитан на предельное проникание алмазного наконечника на глубину 0,2 мм. Физический смысл единицы твердости по Роквеллу:

НRC = 100 - ,

где h, h1 – глубина проникания наконечника под действием основной и предварительной нагрузки.

В целях измерения твердости мягких материалов применен наконечник – стальной шарик, а шкала В смещена на 30 единиц, что позволяет определить твердость при углублении наконечника до 0,26 мм.

Значение твердости по Роквеллу - отвлеченное число, выраженное вусловных единицах (рис.4.5).

Для измерения твердости по Роквеллу применяют специальные приборы - прессы также электромеханического и гидравлического действия.

Рис. 4.5. Схема измерения твердости по Роквеллу при вдавливании

Конусного индентора

Рис.4.6. Общий вид прибора для измерения твердости по Роквеллу марки ТК-2

Например, пресс электромеханического действия марки ТК-2 (Т-твердомер, К - конусный индентор) (рис.4.6) состоит из нагружающего механизма и электродвигателя, расположенных в станине 1, сменных грузов 2, индентора 3 в виде алмазного конуса или стального шарика с ограничительным чехлом, столика 4, маховика 5, тумблера включения электродвигателя 6, и клавиши (педали) включения нагружения 7, индикатора 8, барабана 9 для поворота круговой шкалы индикатора. Предварительная нагрузка Р0 при измерении твердости составляет 98 Н, основная Р1 - 490, 883 и 1373 Н, а общая P=P0+P1 - 588, 981, 1471 Н. В зависимости от характера материала в качестве индентора используют алмазный (твердосплавный) конус, вдавливаемый в образец с общей нагрузкой 588 Н (шкала А индикатора) и 1471 Н (шкала С), и стальной закаленный шарик, вдавливаемый в образец с общей нагрузкой 981Н (шкала В). Значения твердости отсчитывают по круговой шкале (А, С или В) индикатора и обозначают соответственно как HRA, HRC или HRB. При этом значения твердости HRA и HRC рассчитывают как 100-е (K=100), a HRB - как 130-е (К=130). В связи с этим на циферблате индикатора с черной (шкала А, С) и красной (шкала В) шкалой последняя смещена по отношению к черной на 30 делений. Угловое перемещение стрелки индикатора на одно деление, соответствующее 0,01 окружности шкалы, отвечает 2 мкм осевого перемещения индентора. Деления циферблата пронумерованы в направлении, обратном движению стрелки. Поэтому число, показываемое стрелкой на циферблате, обратно пропорционально глубине вдавливания, т.е. прямо пропорционально твердости материала.

Определение твердости по Роквеллу имеет широкое применение, так как этот метод дает возможность испытывать мягкие, твердые, а также Тонкие материалы; проводить измерения твердости деталей ввиду малого размера отпечатков без их порчи; экономить время в связи с быстротой проведения измерения и получением результата на шкале индикатора.

Измерение твердости по шкале С проводят для закаленной и низкоотпущенной стали твердостью НВ более 4500 МПа, т.е. в условиях, когда вдавливание стального шарика по методу Бринелля или Роквелла по шкале В в твердый материал может вызвать деформацию шарика и искажение результатов; для материалов средней твердости (НВ более 2300 МПа), как более быстрый способ измерения твердости, оставляющий к тому же меньший след на измеряемой поверхности, чем при измерении твердости по Бринеллю; для тонких поверхностных слоев с толщиной более 0,5 мм.

Измерение твердости по шкале В используют для материалов малой твердости (НВ менее 2300 МПа).

Измерение твердости по шкале А применяют для очень твердых материалов, например твердых сплавов, вдавливание алмазного конуса в которые с большой нагрузкой может вызвать выкрашивание алмаза, а также для твердых поверхностных слоев толщиной 0,3-0,5 мм или тонких образцов - пластинок.

Условия испытаний по Роквеллу



Метод Роквелла по сравнению с методом Бринелля имеет следующие преимущества:

1. Более широкие пределы измерения твердости.

2. Быстрота испытаний вследствие совмещения операций вдавливания наконечника и получения отсчета числа твердости.

3. Получение отпечатков малых размеров.

К числу недостатков относятся:

Несколько меньшая точность получаемых результатов вследствие меньшего объема материала, принимающего участие в зоне деформирования.

Необходимость более тщательной подготовки поверхности в месте отпечатка.




Рекомендуемые страницы:

lektsia.com

Стационарный твердомер по Роквеллу HR-150A | Стационарные твердомеры




Тип оборудования: Твердомер
Производитель: TIME Group
Серия: HR
Модель: HR-150A
Описание: Стационарный твердомер по Роквеллу

Стационарный твердомер по Роквеллу для определения твердости твердых сплавов, закаленной и незакаленной стали.

  • Определение твердости по Роквеллу цветных и черных металлов, таких как: твердые сплавы, закаленная сталь, незакаленная сталь
  • Применяется на заводах, НИИ, лабораториях и т. д.
  • Новый дизайн, легкость в использовании, высокая повторяемость получаемых результатов, удобен в обслуживании
  • Соответствует стандартам: BSEN 10109 - 96, ISO 6508.2

Технические характеристики стационарного твердомера HR-150A:

Предварительная нагрузка 98.1 Н (10 кг)
Общая гнагрузка 588.4 Н (60 кг)
980.7 Н (100 кг)
1471 Н (150 кг)
Шкалы по Роквеллу HRA, HRB, HRC
Диапазон измерений 20 – 88 HRA, 20 - 100 HRB, 20 - 90 HRC
Вертикальное пространство измерений максимально 170 мм
Горизонтальное пространство измерений максимально 135 мм
Габаритные размеры 466 x 238 x 630 мм
Масса 65 кг
Погрешность измерений

от 20 до 75 HRA ±2.0
от 75 до 88 HRA ±1.5
от 20 до 80 HRB ±3.0
от 80 до 100 HRB ±2.0
от 20 до 35 HRC ±2.0
от 35 до 55 HRC ±1.5
от 55 до 70 HRC ±1.0

Комплект поставки

Основное устройство 1 шт.
Большая плоская наковальня(стол) 150мм 1 шт.
Малая плоская наковальня(стол) 60 мм 1 шт.
V-образная наковальня (стол) 60 мм 1 шт.
Индентер с шариком x1.5875 мм 1 шт.
Конический алмазный индентер 120o 1 шт.
Стандартный блок для испытаний на твердость по методу Роквелла 5 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.


Стационарный твердомер по Роквеллу HR-150A / твердомер по Роквеллу HR-150A / HR-150A / твердомер по Роквеллу HR150A / поверка твердомера HR-150A / HR150A / Cвидетельство о поверке HR-150A / Паспорт на стационарный твердомер HR-150A / Сертификат на твердомер HR-150A / РК-150Ф / купить стационарный твердомер HR-150A / Time Group HR-150A / Time Group HR150A / Продажа твердомера HR150A / Производитель твердомера HR-150A / твердомер Time HR150A / твердомер Тайм HR150A /


Компания «Техдиагностика» предлагает вам приобрести твердомер стационарный HR-150A по выгодной цене. Вы можете оформить заявку по электронной почте [email protected], либо позвонив нам по телефону: 8 (499) 347-01-20. При оформлении заказа по телефону, менеджер сообщит вам цену на прибор, а также согласует способ доставки. Доставка данного прибора осуществляется транспортными компаниями по всей России.


techdiagnostica.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
