Твердость по Шору. Метод и шкала Шора

Способность сопротивляться проникновению в поверхностные слои другого тела. Таково определение твердости.

Но, как это определение определить, в каких цифрах зафиксировать? Над этим бились сотни ученых. Около 10-ти из них создали универсальные шкалы твердости.

Они направлены на разные материалы, разнятся в нюансах измерений. Одна из таких шкал – твердость по Шору.

Кем он был, и как подошел к вопросу сопротивления одних материалов другим, расскажем далее.

Измерение твердости по Шору

Шора звали Альбертом. Он был американским промышленником, жил в 20-ом веке. Шкалу твердости разработал, дабы облегчить свой труд и сделать предприятие успешным.

Завод производил низкомодульные материалы. Их характеризует малая продольная упругость. Это приводит к высокой эластичности, даже при комнатных температурах.

Таковы полимеры, продукты вулканизации, каучуки, некоторые пластмассы. Для них-то и создан метод Шора.

Твердость материалов по Шору – эмпирический метод. Это значит, что он опытный, направлен на изучение фактов, наблюдение.

Показатель получается «оторванным». Нет его связи с фундаментальными характеристиками испытуемого образца.

Зато, его твердость влияет на эксплуатационные параметры. Так, твердость резины по Шору интересует, к примеру, автомобилистов.

Они ориентируются на шкалу, покупая покрышки. Стандарт их твердости – от 50-ти до 75-ти единиц Шора. Чем мягче резина, тем лучше ее сцепление с дорогой.

Однако, податливость материала приводит к его скорейшему изнашиванию, нагреву. Мягкая резина шумная и быстро теряет форму.

Число Шора позволяет подобрать идеальные покрышки для конкретных условий и потребностей.

Только вот, указывают показатель шкалы на своих покрышках всего около 30% производителей. Наличие заметки указывает на ответственный подход к делу и качество товара.

Проблемы в определении твердости по Шору нет. Было бы желание. Прибор для опытов прост, как и схема их проведения.

Единственный минус – приличный разброс значений результатов. Но, более удобного метода, пока, не придумано. Перейдем от теории к практике?

Принцип измерения по Шору

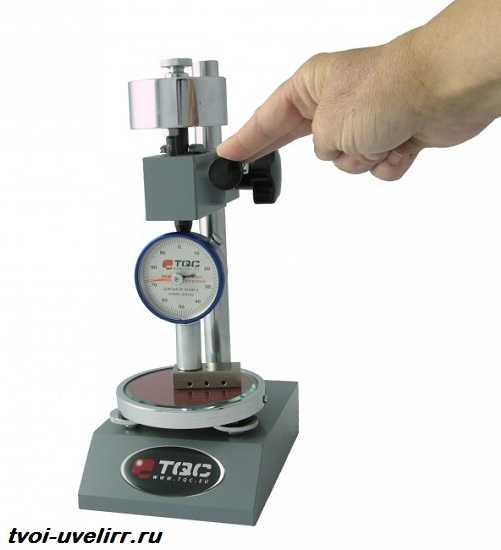

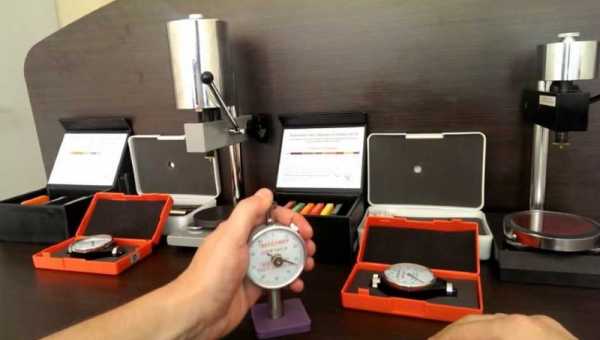

Прибор твердости Шору пришлось разработать самому. Это произошло в 1920-ых. Называется аппарат дюрометром.

У него есть опорная площадка с отверстием по центру, индентор, то есть вдавливатель, и калиброванная пружина, прилагающая к нему определенную силу.

Последний элемент машины – индикатор. Он определяет степень выдвижения «носика» индентора за пределы опорной поверхности.

Измерительных шкал у прибора несколько. Основных две, это A и D. Разбивка необходима для точности опытов, ведь испытуемыми становятся материалы с разной твердостью. Мягкие проверяют по шкале А, а более упругие – по D.

Измерение твердости по Шору требует внимания к внешним условиям. Часть полимеров реагируют, к примеру, на влажность воздуха, или размягчаются под воздействием прямых солнечных лучей.

Нужно исключить факторы, влияющие на параметры материала. Для этого есть стандарты ISO.

Требования предъявляются и к толщине испытуемого образца. Она не должна быть меньше 6-ти миллиметров.

Ширина материала должна позволять сделать отступ от любого из краев минимум в 12 миллиметров. Важна и гладкость испытуемого.

Шероховатые материалы могут неплотно прилегать к опорной поверхности, что искажает результаты измерений.

Чтобы определить, к примеру, твердость полиуретана по Шору, дюрометр устанавливают вертикально. «Носик» индентора, при этом, должен отстоять от края образца на те самые 12 миллиметров.

Прижать опорную поверхность к образцу нужно как можно быстрее, без толчка, держа параллель между плоскостями.

Остается приложить к опорной поверхности давление, обеспечивающее надежный контакт с испытуемым материалом. Для этого используют груз. Но, допускается и ручной жим.

Мгновенное измерение проводят за 1 секунду. Однако, обычно, показатели снимают через 15 секунд. Для верности, проводят 5 замеров в разных местах поверхности.

Среднее значение – и есть число твердости. Оно может быть от 0-ля до 100-та. Такова шкала твердости Шора. Попробуем применить измерения не только при выборе автомобильных покрышек.

Применение измерения по Шору

Твердость по Шору – таблица, способная указать на нюансы использования товаров. Так, если показатель ластика равен 20-ти единицам, значит, он художественный.

Творцам нужны мягкие резинки, не портящие бумагу для рисования, способные деликатно растушевывать, к примеру, карандашные наброски.

Для канцелярских же целей, школы, или офиса, лучше подходят ластики с твердостью около 50-ти единиц Шора.

Покупая герметик для строительства, работ по дому, важно знать, легко ли будет его вскрыть. К примеру, фиксировали некоторые швы в ванной.

Если герметик потемнеет, или потрескается, его придется выскабливать. Это сложнее, чем вычистить обычную затирку. Чем мягче и податливее герметик, тем проще будет его, так скажем, демонтаж.

У герметика твердость по Шору должна лежать в пределах 10-25 единиц. Иначе, товар не качественный.

Для велосипедных камер приемлемые единицы твердости по Шору гораздо меньше, чем для автомобильных покрышек. Для велика достаточно показателя в 30 баллов.

В разрез идут колеса скейтбордов. Даже у мягких вариаций должно быть 75 единиц.

Для жестких колес скейтборда показатель, и вовсе, равен рекомендациям к цельнолитым шинам вилочных автопогрузчиков – 95-98 единиц.

Для сравнения, пластик строительных касок для защиты во время работ гарантирует лишь 75 баллов.

Приобретение некачественного головного убора с твердостью по Шору этак в 40-60 может стоит жизни.

Какие материалы измеряются на твердость по Шору

Из вышесказанного понятно, что твердость по Шору – ГОСТ, действующий для силикона, каучука, эбонита, пластика, резины.

Нормы, кстати, установлены еще Государственным Комитетом СССР. В первую очередь определили рамки для резины. ГОСТ получил код 263-75.

Исследования проводили в Министерстве Нефтеперерабатывающей промышленности. Стандарт утвержден 21-го января 1975-го года, несколько раз корректировался.

Измерять по Шору можно и металлические поверхности. Однако, в этом случае смотрят не на глубину погружения «носика» индентора, а на высоту отскока бойка.

По сути, это отдельный метод и отдельная шкала. Однако, они тоже разработаны Шором в параллель с таблицей для низкомодульных материалов.

В промышленности к методу отскока прибегают редко. Есть шкалы, позволяющие измерить показатель твердости металлических изделий более точно, к примеру, схема Роквелла.

Перечень материалов, «подвластных» дюрометрам Шора, не дает полного представления о продукции, твердость которой, как говориться, имеет значение.

Так, по шкале американского промышленника измеряют даже податливость бинтов Мартенса. Их используют для фиксации шин.

Так медики называют предметы, удерживающие кости в физиологически верном положении. По сути, шиной может служить даже доска, примотанная к сломанной голени, или бедру.

От качества бинта зависит надежность фиксации. Слишком мягкая резина будет излишне податливой, а твердая способна перетянуть кровеносные сосуды.

Так что, показатель Шора может пригодиться в самых неожиданных местах и ситуациях.

tvoi-uvelirr.ru

Твердость по Шору материалов: суть метода, прибор, шкала

Твердостью называют способность материала сопротивляться проникновению в поверхностные слои. Существует несколько способов определения данного параметра, на основе которых созданы шкалы. Они отличаются направленностью на разные материалы и технологией измерения. Далее рассмотрена твердость по Шору.

Твердость по Шору

Принцип измерения

Рассматриваемый метод применяют для низкомодульных материалов, таких как полимеры, а именно каучуки, элистомеры, пластмассы, продукты их вулканизации. Он включает два способа: вдавливания и отскока.

Принцип первого способа Шора состоит в определении величины вдавливания в материал конкретного индентора. Твердость определяется упругостью и вязкоэластичными параметрами,  она обратно зависима от глубины вдавливания. К тому же результаты зависят от формы индентора и приложенной силы. Ввиду этого нет взаимосвязи данных, полученных с применением при измерениях различных приборов и даже устройств с разными параметрами. К тому же твердость, измеряемая рассматриваемым методом Шора, не связана с каким-либо параметром исследуемого материала, поскольку он является эмпирическим.

Шкала твердости по Шору

Рассматриваемая технология весьма распространена. Этому способствуют ее следующие достоинства:

  • Она проста, в том числе благодаря конструкции прибора.
  • Такой метод определения твердости обеспечивает быстроту измерений.
  • Подходит для различных поверхностей, в том числе криволинейных, значительных радиусов, крупногабаритных предметов, готовых деталей. При этом технология характеризуется невысокой точностью вследствие значительного разброса значений.

Полученные результаты представлены числовым значением с буквой, соответствующей шкале.

Способ отскока состоит в определении твердости по величине отскока вертикально падающего бойка с заданной высоты после удара об исследуемую поверхность.

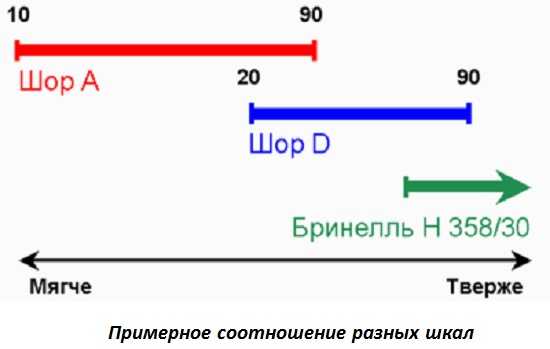

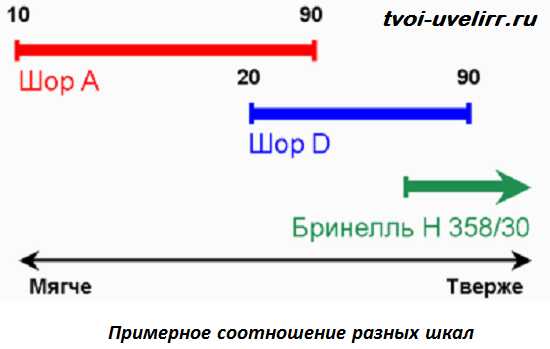

Примерное соотношение разных шкал

Для выражения твердости применяются условные единицы измерения. В основном данную технологию Шора применяют для твердых материалов.

К тому же, рассматриваемый метод Шора распространен в промышленности ввиду быстроты и простоты выполнения измерений. Тем его применяют, в основном, для контроля температурной обработки. Подходит для определения твердости крупных предметов, криволинейных поверхностей, готовых деталей. При этом, как и первый метод Шора, характеризуется низкой точностью ввиду того, что величина отскока бойка определяется, помимо твердости, многими прочими параметрами, а именно шероховатостью поверхности, структурой, толщиной и др.

Таким образом, несмотря на различные технологии осуществления, методы Шора близки по качествам: благодаря простоте они обеспечивают большую оперативность измерений, но с низкой точностью.

Проблема рассматриваемой технологии состоит в том, что твердость по Шору невозможно точно перевести в прочие величины твердости и прочности при растяжении. Это объясняется оторванностью твердости Шора от фундаментальных характеристик из-за эмпиричного характера метода.

Данная технология имеет преимущественно практическую направленность ввиду того, что определяемый ею показатель влияет на эксплуатационные характеристики. Например, таким методом измеряют твердость резины автомобильных шин.

Приборы

Оборудование для определения твердости по Шору было создано изобретателем самого метода. В зависимости от способа, используется дюрометр либо склероскоп.

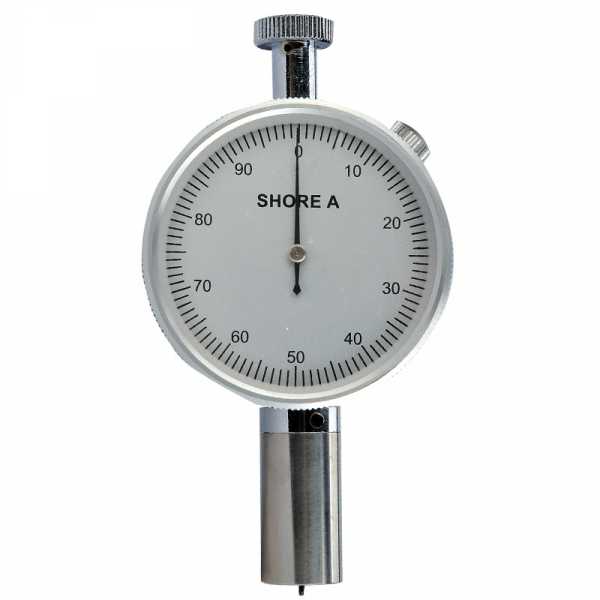

Дюрометр Шора

Прибор, называемый дюрометром, применяют для определения твердости Шора вдавливанием. Данные устройства представлены несколькими типами. Приборы классов D и A включают следующие детали:

  • Опорную поверхность. Площадь ее составляет от 100 мм2. Имеет отверстие 2,5 — 3,5 мм диаметром в 6 или более мм от края.
  • Индентор. Представлен стержнем 1,1 — 1,4 мм диаметром из закаленной стали.
  • Индикаторное устройство. Демонстрирует выход за опорную поверхность кончика индентора, выражая в условных единицах его величину.
  • Калиброванную пружину. Служит для приложения усилия к индентору.

В качестве дополнительного оборудования, дюрометры оснащают приспособлением для фиксации груза. Оно центрировано по оси индентора и позволяет создавать определенное прижимное усилие.

Что касается типов дюрометров, их дифференцируют на основе шкал, применяемых для разных материалов. Всего существует 12 шкал. Наиболее распространены среди них варианты типов D и A. Тип A отличается направленностью на более мягкие материалы. Приборы данного типа характеризуются, следовательно, меньшим прижимным усилием и большей точностью измерений. Нужно отметить, что сила, создаваемая дюрометром, рассчитывается по специальным формулам.

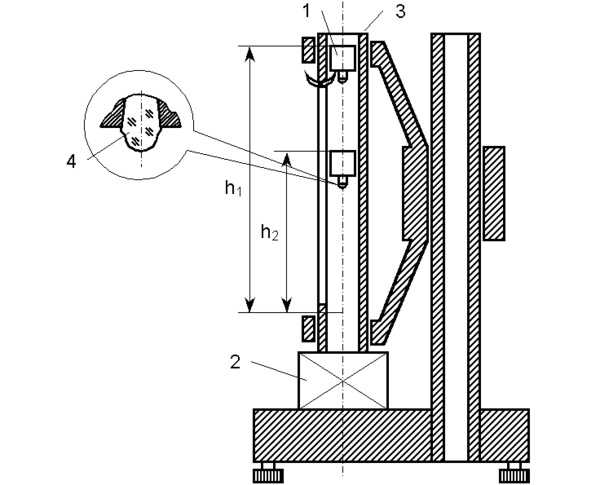

Схема склероскопа Шора

Склероскопы представлены приборами, оснащенными сферическим бойком. Их также дифференцируют на несколько типов на основе шкал. Наиболее распространены C и D. Так, устройство типа C имеет установленную на штативе с предметным столиком полую трубку с окном. На последнее нанесена шкала. Внутри трубки находится боек 2,5 г массой и 1,25 мм радиусом, удерживаемый фиксирующе-спусковым устройством, установленным сверху трубки. Высоту отскока фиксируют визуально. Устройства типа D имеют более тяжелый боек (36 г) и электронное или механическое устройство регистрации величины отскока. Боек обычно бывает с алмазным наконечником, хотя для исследования мягких материалов применяют варианты со стальным тупым наконечником.

Отдельно следует отметить, что ввиду наличия нескольких шкал для каждого из приборов для определения твердости Шора, создана таблица перевода из одной в другую.

Осуществление измерений

Измерение твердости способом вдавливания выполняют на горизонтальной твердой поверхности. Дюрометр располагают вертикально. Опорную поверхность прибора быстро прижимают к исследуемому предмету и оказывают на него давление. Спустя 15 секунд снимают показания. Далее выполняют вычисление среднего для пяти замеров в различных точках поверхности на взаимном удалении от 6 мм. В случае мгновенного замера показания снимают через секунду после оказания давления. При этом учитывают максимальный результат.

Проведение измерений методом Шора

В случае получения на дюрометре типа D результатов менее 20, следует использовать прибор типа A, и наоборот, если дюрометр класса A дает значения более 90, переходят на устройство типа D.

Для повышения точности опорную поверхность прижимают к предмету с применением штатива и груза.

Для выполнения корректных измерений необходимо соблюдение следующих требований:

  1. Необходимо, чтобы толщина исследуемого предмета составляла от 6 мм. Для достижения данного значения допустимо совмещение нескольких слоев, однако вследствие недостаточно плотного их прилегания возможно отклонение результатов в сравнении с аналогичными цельными предметами.
  2. Измеряемые предметы должны иметь размеры, достаточные для осуществления измерений на расстоянии от 12 мм от краев поверхности.
  3. Исследуемая поверхность в радиусе хотя бы 6 мм от кончика индентора должна быть ровной. При наличии перепадов, шероховатостей, неровностей происходит существенное отклонение результатов.
  4. Материалы кондиционируют.
  5. Необходимо учитывать условия среды и исключить те из них, что влияют на параметры материала.

При исследовании методом отскока склероскоп устанавливают вертикально по отвесу или уровню. Измеряемый предмет фиксируют на его столике, зажимается. Цилиндрические детали размещают в специальной подставке, а крупные предметы исследуют съемной частью прибора. В данном случае также проводят пять измерений твердости и результатом считают их среднее значение. При этом удары выполняют с частотой до 5 в 10 секунд, а точки располагают в 2 мм или более друг от друга и от краев.

Таким образом, технология определения твердости методом Шора включает простые, но неточные методы, наиболее применимые для быстрых измерений.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Таблица пересчета чисел твердости и прочности на разрыв

твердость по БринеллюПрочность на разрывТвердость по РоквеллуТвердость по Виккерсутвердость по Шору
ø mmHBMPaHRcHRbHVD
---68-940105
2,30712-67-903104
2,30697-66-870103
2,35682-65-840102
2,37668-64-813100
2,40653-63-78798
2,43639-62-76296
2,45624-61-73893
2,48611-60-71591
2,51595-59-69389
2,54582-58-67287
2,57568-57-65284
2,60555214856-63282
2,63542208955-61280
2,66530201154-59378
2,69517193353-57576
2,72507187452-55874
2,75495181551-54272
2,78485175650-52670
2,81473168749-51068
2,85462163848-49567
2,88451157947-48065
2,91440153046-46664
2,95429147244-44962
3,00415141342-42960
3,05401136441-41058
3,10388131540-39356
3,15376126539-37954
3,20363122637-36552
3,25353118736-35351
3,30341114835-34150
3,35331111834-33149
3,40321107933-32148
3,45311105031-31146
3,50302102030-30245
3,5529499129-29444
3,6028596128-28543
3,6527793227-27742
3,7026990226-26941
3,7526287325-26240
3,8025585324-25539
3,8524883423-24838
3,9024181421-24137
3,9523579520-23536
4,0022977519100229-
4,05223755189922335
4,102177351798217-
4,15212716169721234
4,20207696159620733
4,252016771495201-
4,30197667139419732
4,35192647129319231

www.lutz-blades.com

детали и механизмы машин и оборудования; заготовки, листы, сортовые отливки

Твердость по Шору — метод измерения твердости материалов. Используется для измерения твердости таких материалов как: пластмасса, эластомеры, каучуки и продуктов их вулканизации.

Метод измеряющий глубину вдавливания и шкала были предложены Альбертом Ф. Шором в 1920-х годах. Он же разработал измерительный прибор — называемый дюрометром. Твердость по Шору обозначается в виде числового значения шкалы, к которому приписывается буква, указывающая тип шкалы с явным указанием названия метода измерения твердости или прибора.

Например: «Твердость по Шору 80A» «Твердость по Шору 50D»

Измерение твёрдости полимерных материалов, в частности полиуретанов, осуществляется методом определения их твердости по Шору А и Шору D.

Твердость полиуретанов указывается целыми числами от 0 до 100 с буквами А или D.

Определение проводится по шкале Шор А и Шор D согласно стандарту DIN 53505. Под твердостью по Шору понимается сопротивление материала вдавливанию наконечника определенной формы под действием силы давления пружины. Чем больше число, тем выше твердость. Буква А определяет более мягкие значения, буква D -более твердые, причем области пересекаются.

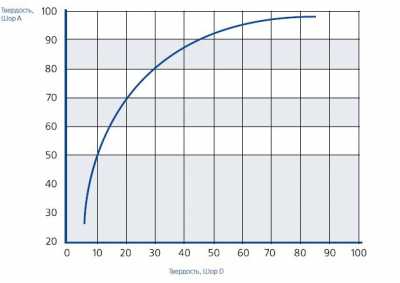

На рисунке представлена взаимозависимость шкал твердости по Шору А и D.

Твердость по Шору материалов в изделиях:

Силиконовый герметик 10—25 Шор A

Мягкий художественный ластик 20 Шор A

Бытовые резиновые колечки 25—30 Шор A

Велосипедная камера 30 Шор A

Обычный ластик 50—55 Шор A

Дверной уплотнитель 55 Шор A

Лезвия стеклоочистителя 55—60 Шор A

Автомобильная шина 60—70 Шор A

Мягкие колеса скейтборда 75 Шор A

Гидравлическое уплотнительное кольцо 70—90 Шор A

Резиновая пробка для ванны 80—85 Шор A

Бумагоопорный вал пишущей машинки 85—90 Шор A

Цельнолитые шины вилочного автопогрузчика 90—95 Шор A

Жесткие колеса скейтборда 98 Шор A

Эбонит 100 Шор A

Литой пластмассовый ролик 50 Шор D

Пластик промышленной защитной каски 75 Шор D

Мяч для гольфа 90 Шор D


polimer-prom.kiev.ua

Твердость по Шору

Твердость по Шору — один из методов измерения твердости материалов. Как правило, используется для измерения твердости низкомодульных материалов. Обычно — полимеров: пластмасс, эластомеров, каучуков и продуктов их вулканизации.

Метод и шкала были предложены Альбертом Ф. Шором в 1920-х годах. Он же разработал соответствующий измерительный прибор, называемый дюрометром. Регулируется международным стандартом ISO 868 и рядом других национальных стандартов. Твёрдость по Шору обозначается в виде числового значения шкалы, к которому приписывается буква, указывающая тип шкалы с явным указанием названия метода измерения твердости или прибора.
Например: «Твёрдость по Шору 80A».
Например: «Твёрдость по дюрометру 80A».
Допускается: «Твёрдость по Шору 80 по шкале D».
В таблицах допускается обозначение: «Твёрдость, ед. Шор(-а) А».
О дюрометрах и методах говорят как о дюрометрах и методах Шора типов A, B и т. д. Метод позволяет измерять глубину начального вдавливания, глубину вдавливания после заданных периодов времени или и то и другое вместе. Метод является эмпирическим испытанием. Не существует простой зависимости между твердостью, определяемой с помощью данного метода, и каким-либо фундаментальным свойством испытуемого материала. Метод отличается сравнительно большим разбросом значений результатов измерений, но удобен своей простотой (в том числе конструкцией измерительного прибора) и оперативностью проведения измерений, позволяя производить их, в том числе на готовых изделиях, крупногабаритных деталях и криволинейных поверхностях достаточно больших радиусов. Из-за чего получил широкое распространение в производственной практике.

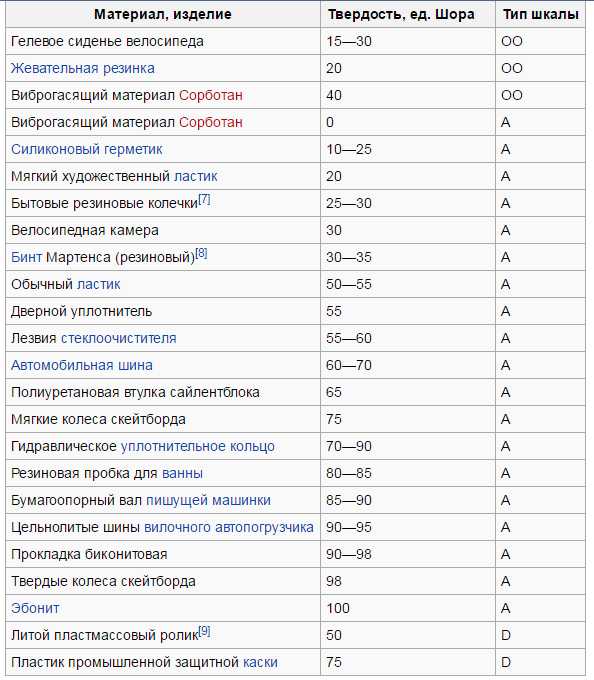

Твердость по Шору материалов в изделиях
Материал, изделиеТвердость, ед. ШораТип шкалы
Гелевое сиденье велосипеда15—30OO
Жевательная резинка20OO
Виброгасящий материал Сорботан40OO
Виброгасящий материал Сорботан0A
Силиконовый герметик10—25A
Мягкий художественный ластик20A
Бытовые резиновые колечки[6]25—30A
Велосипедная камера30A
Бинт Мартенса (резиновый)[7]30—35A
Обычный ластик50—55A
Дверной уплотнитель55A
Лезвия стеклоочистителя55—60A
Автомобильная шина60—70A
Мягкие колеса скейтборда75A
Гидравлическое уплотнительное кольцо70—90A
Резиновая пробка для ванны80—85A
Бумагоопорный вал пишущей машинки85—90A
Цельнолитые шины вилочного автопогрузчика90—95A
Твердые колеса скейтборда98A
Эбонит100A
Литой пластмассовый ролик[8]50D
Пластик промышленной защитной каски75D
Мяч для гольфа90D

·         В таблице разброс значений ±5 ед. Шора.

xn----8sbemacyf1agdimkbebnph.xn--p1ai

Что такое твердость по Шору полиуретана?

Твердость – это способность оказывать сопротивление внедрению в поверхностные слои другого более упругого тела – индентора. Чтобы выразить эту величину в числовых значениях, необходимо было создать шкалу твердости. Над этим вопросом работало немало ученых. В итоге было создано около десяти универсальных шкал. Каждая имеет свои особенности, предназначена для определенных материалов, выражается в собственных значениях. Одна из них – шкала Шора.

Измерение твердости методом Шора

Альберт Шор жил в двадцатом столетии. Он был промышленником, его предприятие производило низкомодульные материалы. Это вещества, обладающие малой продольной упругостью. При таких характеристиках они являются эластичными без значительного повышения температуры, достаточно даже комнатных показателей. Такими свойствами обладают полимеры, каучуки и продукты его вулканизации, часть разновидностей пластмассы. Таким образом, шкалу твердости Альбер Шор разработал из-за производственной необходимости. Она помогала облегчить труд и сделать его предприятие успешнее. И этот способ идеально подходит для определения твердости полиуретана.
Метод Шора – эмпирический. Это означает, что он связан с наблюдениями, проведением опытов, получением выводов на основе восприятия результатов. Показатели, выявленные по этому методу, невозможно точно перевести в другие известные величины твердости, из-за этого шкала Шора является не связанной с фундаментальными характеристиками испытываемого материала.

Но при этом показатели, получаемые с помощью прибора Шора, имеют высокое практическое значение. Их использование широко распространено в различных отраслях. К примеру, автомобилистов интересует твердость по Шору резины, используемой для изготовления покрышек. Оптимальные показатели варьируются от 50 до 75. Чем мягче резина, тем лучше она сцепляется с дорогой. Однако чрезмерно мягкие образцы имеют малый срок службы, так как быстро истираются. А еще слишком мягкие шины больше шумят. Учитывая условия эксплуатации, можно подобрать подходящие по твердости шины, используя число Шора.

К сожалению, не каждый производитель покрышек указывает твердость, хотя определить ее совсем не сложно. Наличие отметки говорит об ответственном подходе к производству и отличных показателях качества.

Метод больше всего подходит для достаточно мягких материалов. Измерять твердость полиуретана по Шору удобно и быстро.

Как измеряется твердость полиуретана по Шору

Определение твердости дюрометром

Прибор для измерения показателей был создан самим Шором еще в 1920 году. Название его – дюрометр. Он состоит из опорной площадки с отверстием посередине, стержня-индентора и упругой пружины, прилагающей к стержню некоторую силу. Также дюрометр снабжен индикатором, показывающим, насколько носик индентора выдвигается за границы опорной поверхности.

Существует несколько шкал твердости. Чаще всего применяются A и D. Разные шкалы необходимы для большей точности, ведь измерения проводятся для различных материалов. Шкала A оптимальна для мягких, а D подходит для более упругих.

Также использование этого метода требует учета условий окружающей среды. Перед тем, как определить твердость изделий из полиуретана, важно отметить влажность среды, температуру, наличие прямого солнечного излучения. Для истинных показателей следуют исключить факторы, искажающие результаты. Помочь в этом могут стандарты ISO.

Также существуют особые требования к виду образца для испытаний. Толщина его должна превышать 6 мм. Ширина же должна быть такой, чтобы до каждого из краев при измерении оставалось не менее 12 мм. Образец должен быть гладким, так как шероховатая текстура приводит к получению искаженных результатов.

Метод определения твердости

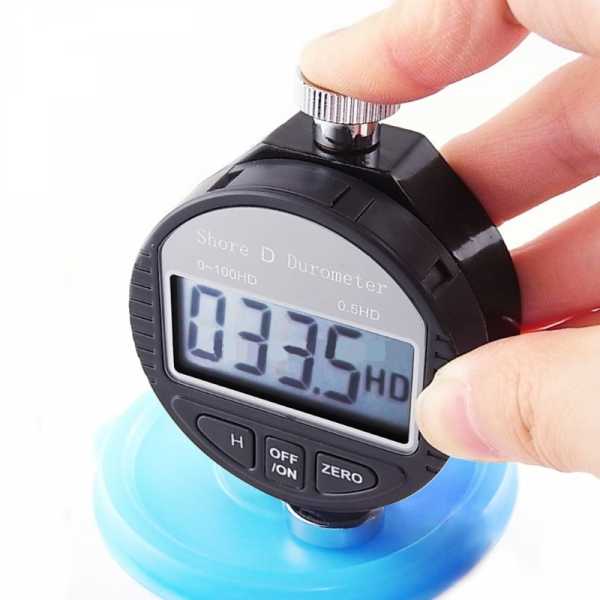

Чтобы определить твердость материала, дюрометр устанавливается вертикально, от носика индентора до любого из краев должно оставаться не меньше 1,2 см. Опорная панель быстро, но без толчка прижимается к поверхности образца. При этом необходимо сохранять параллель между плоскостями. Давление может оказываться с помощью специального груза или же ручным жимом.

При мгновенных измерениях показатели снимают через 1 секунду. Но чаще выдерживают интервал в 15 секунд. Для большей точности измерения проводятся пять раз на различных участках образца. Из полученных значений высчитывается среднее арифметическое. Результат может быть от нуля до ста. Это и есть показатель твердости полиуретана по таблице Шора.

Где применяются показатели твердости по Шору

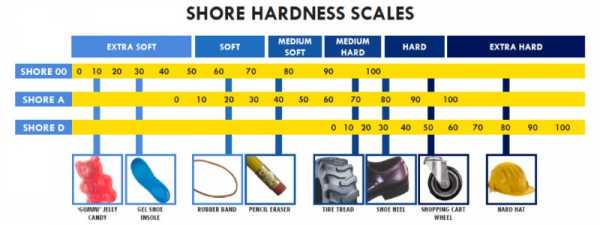

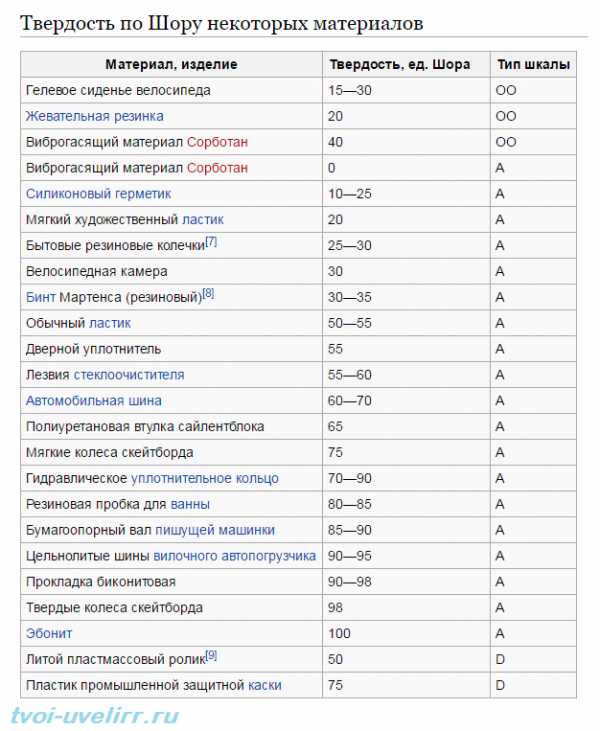

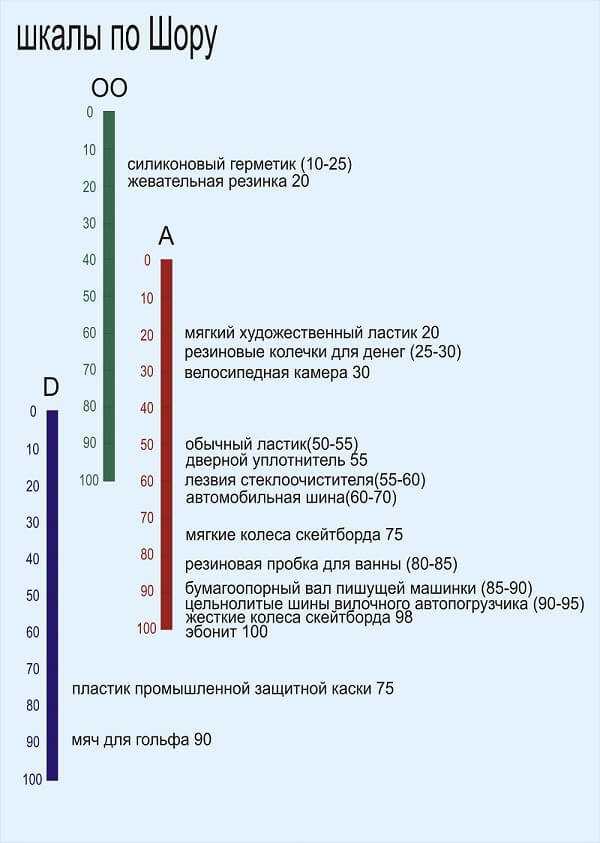

Области применения показателей, полученных методом Альберта Шора, разнообразны. Так, художники, выбирая ластики, отдадут предпочтение изделиям с маркировкой 20, а не 50. Для творчества больше подходят мягкие резинки, позволяющие деликатно поправить рисунок или растушевать карандаш. А вот в школе, офисе актуальнее резинки более упругие. Там цель – бесследно стереть недочеты.

Важны показатели упругости у герметика. Так, в случае, если его придется вскрывать, например, из-за того, что он потемнел, потрескался, более низкие показатели твердости окажутся выгоднее. Мягкий герметик удобнее демонтировать. Оптимальные показатели 10-25. Большие величины говорят о низком качестве герметика.

Твердость покрышек для велосипедов, конечно, должна быть ниже, чем для автомобильных колес. Но все же минимальные показатели около 30. А вот для скейтбордов необходимы твердые колеса. Минимальный порог – 75, а если нужны жесткие колеса, то отметка должна быть в районе 95, что схоже с требованиями к твердости шин вилочных погрузчиков.

Даже выбирая каски для рабочих строительной площадки, важно учитывать показатели твердости. Минимальные показатели – 75 единиц. Использовать защитные головные уборы из более мягкого пластика, с показателями 40-60, опасно для жизни и здоровья.

Твердость каких материалов измеряется c помощью шкалы Шора

Показатели твердости по этому методу являются государственными стандартами для таких материалов, как резина, каучук, эбонит, силикон, пластик, полиуретан. Впервые подобные нормы были утверждены для резины. Стандарт появился еще в 1975 году, после чего неоднократно корректировался.

Измерять методом Шора можно и твердость металлических изделий. Но технология при этом немного другая. При измерении твердости заведомо жестких материалов отслеживают не глубину погружения индентора, а высоту отскока носика. Для показателей, получаемых методом отскока, также есть отдельная шкала. Но в промышленности чаще применяются другие более точные способы определения.

Несмотря на это, места и ситуации, где используется метод Шора, очень разнообразны и порой неожиданны. Так, на показатели твердости обращают внимание медики, когда подбирают специальные резиновые бинты для фиксации шин. Последние необходимы при оказании помощи после травмы костей. Слишком мягкие бинты не могут достаточно качественно фиксировать шину, а слишком жесткие могут пережать сосуды и нарушить кровоток.

Таким образом, метод, изобретенный американским промышленником еще в прошлом веке, до сих пор актуален во многих областях благодаря объективности и доступности применения.

polimertechprom.com

Испытания на твердость

СОДЕРЖАНИЕ

  1. Способ измерения твердости методом царапания
  2. Измерение твердости по Бринеллю
  3. Измерение твердости по Виккерсу
  4. Измерение твердости по Роквеллу
  5. Измерение твердости по Шору
  6. Измерение микротвердости
  7. Соотношение значений твердости

Твердость — свойство материала оказывать сопротивление упругой и пластической деформации или разрушению при внедре­нии в поверхностный слой материала другого, более твердого и не получающего остаточной деформации тела - индентора.

Способы определения твердости в зависимости от временного характера приложения нагрузки и измерения сопротивления вдавливанию индентора подразделяют на:

  • статические
  • динамические
  • кинетические

Наиболее распространенными являются статические методы, при которых нагрузку к индентору прикладывают плавно и постепенно, а время выдержки под нагрузкой регламентируется стандартами на соответствующие методы.

При динамических методах определения твердости индентор подействует на образец с определенной кинетической энергией, затрачиваемой на упругую отдачу и/или формирование отпечатка, динамическую твердость часто называют также твердостью материала при ударе. Твердость при ударе характеризует сопротивление внедрению не только на поверхности образца, но и в некото­ром объеме материала.

Кинетические методы определения твердости основываются на непрерывной регистрации процесса вдавливания индентора с за­писью диаграммы «нагрузка на индентор — глубина внедрения индентора. Особенность такого подхода заключается в регистрации всей кинетики процесса упругопластического деформирования материала при вдавливании индентора, а не только конечного результата испытаний, как при других методах.

По принципу приложения нагрузки способы определения твердости можно подразделить на способы вдавливания, отскока, царапания и резания.

Способы вдавливания являются наиболее распространенными. Твердость в этом случае определяется как сопротивление, которое оказывает испытуемое тело внедрению более твердого индентора и отражает преимущественно сопротивление поверхностных слоев материала пластической деформации.

Способы отскока основаны на измерении твердости по высоте отскока бойка, падающего на испытуемую поверхность. Твердость при этом отражает преиму­щественно сопротивление упругой деформации. Измерение твердости способом отскока широко применяют для контроля качест­ва прокатных валков, больших изделий и конструкций с использо­ванием переносных приборов.

Способ измерения твердости методом царапания

Способами царапания и резания твердость определяется соответственно как сопротивление материала царапанию или резанию. Способ царапания разработал Моос в начале XIX в.; им были предложена шкала твердости минералов по способности одного наносить царапины на поверхности другого. Эта десятибалльная шкала (от талька № 1 до алмаза № 10) используется в минералогии, а также для оценки твердости технической керамики и монокристаллов.

При определении твердости всеми методами (кроме микротвердости) измеряют интегральное значение твердости материала (усредненное для всех структурных составляющих).

Значения твердости нельзя однозначно переводить в значения других механических свойств материала. Однако определение твердости является эффективным способом сравнения друг с другом однотипных материалов и контроля их качества.

Измерение твердости по Бринеллю

Метод измерения твердости по Бринеллю регламентирован ГОСТ 9012.

При определении твердости этим методом стальной шарик определенного диаметра D вдавливают в тестируемый образец под действием нагрузки Р, приложенной перпендикулярно к поверхности образца, в течение определенного времени. После снятия нагрузки измеряют диаметр отпечатка d. Число твердости по Бринеллю обозначается буквами НВ, и его определяют путем деления нагрузки Р на площадь поверхности сферического отпечатка F.

Для удобства имеются таблицы чисел твердости по Бринеллю и зависимости от диаметра шарика D, диаметра отпечатка d и нагрузки Р.

В качестве инденторов используют полированные (Ra < 0,04 мкм) шарики из стали ШХ15 с номинальными диаметрами D =1; 2; 2,5; 5 и 10 мм, последние считаются более предпочтительными, как обеспечивающие большую точность измерения твердости.

Минимально допустимая толщина образца для корректного измерения твердости НВ должна быть не менее десятикратной глубины отпечатка h.

Испытания проводят при комнатной температуре в отсутствие вибраций и ударов. Время выдержки под нагрузкой т для черных металлов составляет 10...15 с, а для цветных металлов и сплавов от 10 до 180 с. Нагрузку на индентор выбирают с учетом соотношения К=Р/D2:

Металлы и сплавы                                                         К, кгс/мм2

Сталь, чугун и другие высокопрочные сплавы ………..30

Медь, никель и их сплавы...............................................10

Алюминий, магний и их сплавы.......................................5

Например, при испытании сталей и чугунов при диаметре шарика D =10 мм нагрузка должна быть 3000 кгс, а время выдержки под нагрузкой 10...15 с. Число твердости в этом случае обозначается цифрами со стоящим после них символом НВ (например, 250 НВ). Иногда после букв НВ указывают условия испытаний - НВ D/P/τ, например: 250 НВ 5/750/25 - твердость по Бринеллю 250, полученная при диаметре шарика D =5 мм, нагрузке Р= 750 кгс и времени выдержки под нагрузкой т=25 с.

Измерение твердости по Бринеллю не рекомендуется применять для стали с твердостью более 450 НВ, а для цветных металлов более 200 НВ

Измерение твердости по Виккерсу

Метод измерения твердости по Виккерсу регламентируется ГОСТ 2999. Метод используют для определения твердости деталей и металлопродукции малой толщины, а также тонких поверхностных слоев, имеющих высокую твердость.

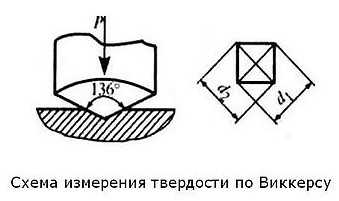

Твердость по Виккерсу измеряют путем вдавливания в образец алмазного наконечника в форме правильной четырехгранной пирамиды под действием нагрузки Р в течение времени выдержки τ. После снятия нагрузки измеряют диагонали оставшегося на поверхности материала отпечатка –d1, d2 и вычисляют их среднее арифметическое значение — d, мм.

Значения твердости по Виккерсу при стандартных нагрузках н зависимости от длины диагонали d (мм) даны в соответствующих таблицах.

При испытаниях применяют следующие нагрузки Р, кгc: 1; 2; 2,5; 3; 5; 10; 20; 30; 50; 100. Число твердости по Виккерсу обозначают цифрами, характеризующими величину твердости со стоящим после них символом HV (например, 200 HV). Иногда после символа HV указывают нагрузку и время выдержки, например: 200 HV 10/40 - твердость по Виккерсу, полученная при нагрузке Р= 10 кгс и времени выдержки под нагрузкой т=40 с.

В ГОСТе сказано, что точного перевода чисел твердости по Виккерсу на числа твердости, полученные другими методами, или на механические свойства при растяжении не существует и таких переводов (за исключением частных случаев) следует избегать.

Измерение твердости по Роквеллу

Метод измерения твердости по Роквеллу регламентирован ГОСТ 9013. При определении твердости этим методом тестируемый образец под действием двух последовательно прилагаемых нагрузок - предварительной P0 (обычно Р0 =10 кгс) и общей Р - вдавливают индентор (алмазный конус или стальной шарик). При этом общая нагрузка равна сумме предварительной P0 и основной Р1 нагрузок:

P = P0+P1

После выдержки под приложенной общей нагрузкой Р в течение 3...5 с основную нагрузку Р1 снимают и измеряют глубину проникновения индентора в материал А под действием общей нагрузки Р затем снимают оставшуюся предварительную нагрузку P0.

Твердость по Роквеллу измеряют в условных единицах. За единицу твердости принята величина, соответствующая осевому перемещению индентора на 0,002 мм. Число твердости опре­деляется по шкале индикатора (как правило, часового типа). Индикатор показывает результат вычитания разности глубин (h –h0), на которые вдавливается индентор под действием двух последовательно приложенных нагрузок, из некоторой константы. Величина h0 — глубина внедрения индентора в испыту­емый образец под действием предварительной нагрузки P0.

В зависимости от формы индентора и прилагаемой нагрузки введены три измерительные шкалы: А, В, С. Наиболее часто используемыми шкалами являются А и С.

Число твердости по Роквеллу обозначается цифрами, характе­ризующими величину твердости, со стоящим после них символом HRA, HRB или HRC (в зависимости от используемой шкалы измерения), например: 28 HRC

Шкалы, использующиеся при измерении твердости по Роквеллу

Измерение твердости по Шору

Метод измерения твердости по Шору регламентирован ГОСТ 23273. Это - основной метод определения твердости поверхности прокатных валков при их изготовлении, поставке на металлургическое предприятие, а также в процессе эксплуатации валков на прокатных станах.

При измерении твердости по Шору боек определенной массы с алмазным индентором на конце свободно надает по вертикали с определенной высоты h падения =19,0 ± 0,5 мм на испытуемую поверхность. Индентор представляет собой алмазный наконечник в виде тела вращения с радиусом закруглений рабочего конца R =1,0 ± 0,1 мм. Масса бойка вместе с алмазным индентором составляет 36,0 г. За характеристику твердости принимается высота отскока бойка h. За 100 единиц твердости по Шору принимается определенная величина отскока бойка h200 = 13,6 ± 0,5 мм. Такая твердость соответствует максимальной твердости стабилизированной после закалки на мартенсит углеродистой эвтектоидной инструментальной стали по ГОСТ 1435. Согласно стандарту, твердость по Шору измеряют в диапазоне от 20 до 140 единиц (HSD). Число твердости по Шору обозначается цифрами, характеризующими величину твердости, со стоящими после них символом HSD, например 95 HSD. Число твердости указывается с округле­нием до целого числа.

Измерение микротвердости

Метод измерения микротвердости регламентирован ГОСТ 9450. Определение микротвердости (твердости в микроскопически малых объемах) проводят при исследовании отдельных структурных составляющих сплавов, тонких покрытий, а также при из­мерении твердости мелких деталей. Прибор для определения микротвердости состоит из механизма для вдавливания алмазной пи­рамиды под небольшой нагрузкой и металлографического микроскопа. В испытываемую поверхность вдавливают алмазную пира­миду под нагрузкой 0,05...5 Н.

Микротвердость измеряют путем вдавливания в образец (изделие) алмазного индентора под действием статической нагрузки Р в течении определенного времени выдержки т. Число твердости определяют (как и по Виккерсу) делением приложенной нагрузки в Н или кгс на условную площадь боковой поверхности полученного отпечатка в мм2.

Основным вариантом испытания является так называемый метод восстановленного отпечатка, когда размеры отпечатков определяются после снятия нагрузки. Для случая, когда требуется определение дополнительных характеристик материала (упругое восстановление, релаксация, ползучесть при комнатной температуре и др.) допускается проводить испытание по методу невосстановленного отпечатка. При этом размеры отпечатка определяют на глубине вдавливания индентора в процессе приложения нагрузки.

Практически микротвердость определяют по стандартным таблицам дня конкретной формы индентора, нагрузки Р и полученных в испытании размеров диагоналей отпечатка.

В качестве инденторов используют алмазные наконечники разных форм и размеров в зависимости от назначения испытании микротвердости. Основным и наиболее распространенным нконечником является четырехгранная алмазная пирамида с квадратым основанием (по форме подобна индентору, применяющемуся при определении твердости по Виккерсу).

Число микротвердости обозначают цифрами, характеризующими величину твердости со стоящим перед ними символом H с указанием индекса формы наконечника, например, Н□ =3000. Допускается указывать после индекса формы наконечника величину прилагаемой нагрузки, например: Н□ 0,196 =3000 - число микротвердости 3000 Н/мм2, полученное при испытании с четырех гранной пирамидой при нагрузке 0,196 Н. Размерность микротвердости (Н/мм2 или кгс/мм2) обычно не указывают. Если микротвердость определяли по методу невосстановленного отпечанка, то к индексу формы наконечника добавляют букву h (Н□h).

Соотношение значений твердости

При сопоставлении значений твердости, полученных разными методами, между собой и с механическими свойствами материалов необходимо помнить, что приводимые в литературных источниках таблицы или зависимости для такого сопоставительного перевода являются чисто эмпирическими. Физического смысла такой перевод лишен, так как при вдавливании paзличных по форме и размерам инденторов и с разной нагрузкой твердость определяется при совершенно различных напряженных состояниях материала. Даже при одном и том же способе измерения твердости значение сильно зависит от нагрузки: при меньших нагрузках значения твердости получаются более высокими.

Выше были рассмотрены основные методы контроля твердости. Существуют и другие методики контроля, которые основаны на косвенных измерениях значений механических свойств. Например электрические, магнитные, акустические и т.д. Все эти методы основаны на составлении экспериментальных корреляционных таблиц "измеряемый параметр - параметр механических свойств", где все параметры постоянны (химический состав металла, номер плавки, количество загрязнений), а меняются лишь табличные параметры. Такие методы на производстве практически не работают, т.к. например химический состав металлов по ГОСТам требуется в селекте, т.е. может быть в заданном пределе и меняться от плавки к плавке. Составление градуировочных таблиц на каждую партию металла - очень трудоёмкая работа.


heattreatment.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
