Твердые стали содержат углерода – Твердость углеродистой стали

alexxlab | 21.07.2020 | 0 | Вопросы и ответы

Содержание

Твердость углеродистой стали

Твердость углеродистой стали зависит от многих различных факторов, включая содержание углерода, количество и тип других элементов в сплаве, а также особенности технологии создания стали. Низкоуглеродистые стали, которые содержат от 0,05 до 0,25 % углерода, обычно они являются самыми мягкими. Они могут быть упрочнены с помощью процесса, которые называется цементацией или науглероживанием.

Высокоуглеродистые стали, которые содержат углерода до 2 %, обычно являются самыми твердыми, их конечная твердость зависит от режима их термической обработки. Закалка может увеличить твердость углеродистой стали в четыре раза, а последующий отпуск стали снижают ее твердость до заданного уровня.

Углеродистые стали

Углеродистые стали являются сплавом, который состоит в основном из железа и углерода. Другие элементы также могут присутствовать, но обычно в очень малых количествах. Например, такие элементы как кремний и медь присутствуют в углеродистых сталях в количестве не более 0,6 %. Некоторые углеродистые стали могут содержать до 1,6 % таких элементов как марганец.

Выше углерод – тверже сталь

Главный фактор, которые определяет твердость углеродистой стали – это содержание углерода в стали. Низкоуглеродистые стали обычно мягкие, тогда как высокоуглеродистые стали могут быть очень твердыми и хрупкими. Физические свойства углеродистых сталей можно изменять с помощью различных обработок и, тем самым,  повышать или понижать твердость.

Цементация низкоуглеродистой стали

Хотя низкоуглеродистая сталь является относительно мягкой, с помощью процесса, которые называется цементацией, ее можно сделать значительно тверже. Этот процесс термической обработки буквально заставляет сталь поглощать углерод из твердой, жидкой или газообразной среды богатой углеродом. Обычно углерод поглощается только поверхностным слоем стали. Это дает очень твердый поверхностный слой детали, что полезно, например, для износостойкости. Сердцевина детали остается малоуглеродистой и поэтому пластичной и вязкой. Это весьма благоприятно для надежности и стойкости к хрупкому разрушению для детали в целом

 Твердая цементация стали

При твердой цементации детали укладывают в ящик с карбюрозатором. Карбюрозатор – это науглераживающее вещество, обычно древесный уголь с различными добавками. При температуре 900-950 º кислород воздуха соединяется с углеродом древесного угля с образованием окиси углерода. При соприкосновении с железом оксиь углерода разлагается на углекислый газ и атомарный углерод, который и поглощается поверхностью детали. Твердая цементация применяется в мелкосерийном и единичном производстве, например, в сельских кузницах.

Газовая цементация стали

При массовом производстве основным процессом является газовая цементация. Ее проводят в стационарных или непрерывно действующих (методических) печах. Цементирующими газами являются окись углерода и газообразные углеводороды – метан, этан, пропан, бутан, а также просто природный газ.

Закалка и отпуск высокоуглеродистой стали

Высокоуглеродистые стали обычно обладают высокой твердостью уже как бы сами по себе. Однако процесс закалки может сделать их значительно тверже, хотя при этом они становятся более хрупкими. Поэтому закалку почти всегда совмещают с отпуском. В результате отпуска твердость стали снижается, а пластичность повышается.

После отжига, нормализации или отпуска углеродистая сталь состоит из феррита, свободного и пластинчатого, и включений карбидов (цементита). Феррит обладает низкой прочностью и высокой пластичностью. Цементит же имеет очень высокую твердость (около 800 НВ) и практически нулевую пластичность. При малом количестве цементитных включений пластическая деформация развивается относительно легко и твердость стали поэтому невысока.

Твердость мартенсита

При закалке стали образуется мартенсит. Высокая твердость мартенсита объясняется тем, что элементарные кристаллические ячейки его искажены. Это затрудняет пластическую деформацию и образование сдвигов. Чем больше углерода в стали, тем больше искаженность тетрагональной решетки мартенсита и выше его твердость. Так, мартенсит в стали, содержащей 0,1 % углерода, имеет твердость примерно 30 HRC, а при 0,7 % углерода – 64 HRC.

 Влияние отпуска на твердость стали

Обычно заключительной операцией термической обработки стали является отпуск. Отпуск придает стальному изделию окончательные свойства. Изменения твердости при отпуске происходит за счет изменений в строении структуры стали. При нагреве выше 100 ºС твердость падает вследствие укрупнения карбидных частиц и обеднения углеродом твердого альфа-раствора.

Общая тенденция состоит в том, что твердость с повышением температуры отпуска падает, также как и другие показатели прочности (временное сопротивление и предел текучести), тогда как показатели пластичности (относительное удлинение и относительное сужение) возрастают.

steel-guide.ru

Углеродистые стали

Сплав железа с углеродом

Углеродистая сталь является металлическим сплавом, который образуется в результате комбинации железа и углерода. Обычно сталь считается углеродистой, когда суммарное содержание других легирующих элементов не превышает определенного количества процентов. Обычно, например, максимальное содержание марганца не превышает 1,6 %, кремния – 0,6 % и меди – 0,4 %. Если сталь содержит более высокое количество других элементов, таких как никель, хром или ванадии, то она уже считается легированной сталью.

Производители стали добавляют углерод к железу, чтобы сделать структуру сплава более твердой, а получаемую сталь более прочной. Углерод является самым дешевым легирующим элементом в стали и, изменяя его содержание, можно в значительной степени управлять свойствами стали. Обычно углеродистые стали классифицируют как низкоуглеродистые, среднеуглеродистые,  высокоуглеродистые и высокопрочные углеродистые (ледебуритные) стали.

Низкоуглеродистая сталь

Стали с очень низким содержанием углерода – от 0,05 до 0,3 % — называются низкоуглеродистыми сталями. Они похожи на железо, так как очень мягкие и пластичные, что затрудняет их механическую обработку резанием. Их применяют в виде листов, лент, проволоки. Низкоуглеродистые стали дешевле других сталей, но их свойства нельзя изменять с помощью термической обработки.

Среднеуглеродистая сталь

Увеличение содержания углерода делает углеродистые стали тверже и прочнее, но при этом снижается их свариваемость и пластичность, что делает сталь более хрупкой. Производители стали добавляют также к углероду небольшие количества других легирующих элементов для улучшения свойств стали, например, вязкие свойства.

Среднеуглеродистые стали имеют содержание углерода от 0,3 до 0,6 %. Их легче механически обрабатывать. В некоторые стали для улучшения обрабатываемости дополнительно добавляют кремний и марганец. Эти стали еще остаются относительно дешевыми и их применяют, в том числе, для таких ответственных изделий, как трубы и рельсы.

Высокоуглеродистая сталь

Высокоуглеродистые стали очень трудно сваривать, так как они содержат от 0,6 до 1,0 % углерода. Они также имеют большое содержание марганца, который добавляют для повышения закаливаемости стали. Эти стали легко упрочняются термической обработкой. Они имеют высокую прочность и применяются для изготовления инструментов, режущих лезвий, пружин и высокопрочной проволоки.

Ледебуритная сталь

Ледебуритные стали содержат углерод от 1,25 до 2,0 %. Их не подвергают холодной обработке, так как они очень хрупкие. Ледебуритные стали применяют для изготовления деталей, требующих очень высокой твердости, такие как лезвия, режущий инструмент и большие изделия. Ледебуритные стали очень чувствительны к термической обработке, обладают хорошей обрабатываемостью резанием и имеют очень высокую износостойкость.

ГОСТ 380-2005

steel-guide.ru

Какие свойства придает стали углерод

Количество цементита будет увеличиваться, как только рост содержания углерода в стали пойдет вверх. При этом доля феррита будет одновременно снижаться. Если между составляющими будет изменено соотношение, то пластичность уменьшится, а прочность и твердость повысится. Прочность будет повышаться до тех пор, пока содержание углерода будет в 1%, но после этого она обязательно уменьшится, потому что будет образовываться цементитная грубая сетка.

Если говорить простым русским языком, то углерод имеет прямое влияние на свойства вязкости. Если в сплаве увеличить количество углерода, то изделие не будет поддаваться резкой ломкости, а ударная вязкость снизится.

Кроме того, есть и другие процессы, которые может вызвать увеличение состава углерода:

  • - повысится электросопротивление;
  • - увеличивается коэрцитивная сила;
  • - проницаемость магнитов будет снижена;
  • - индукция магнитов станет не такой плотной.

Кроме того, нужно помнить и о том, что углерод может повлиять и на технологические процессы. Кроме всех положительных моментов, описанных выше, литейные свойства стали будут значительно ухудшены как только в составе повысится содержание углерода. Более того, свариваемость будет значительно хуже и резать и обрабатывать давлением такие стали будет значительно труднее. Но, это не значит, что если в стали не будет содержаться углерод, то с ней не будет возникать никаких проблем. Стали, в которых будет маленькое содержание углерода, также будут плохо резаться.

Но, кроме углерода в стали могут содержаться и другие примеси, о которых также нужно обязательно помнить. Делятся такие примеси на три постоянные группы:

1. Стандартные. Сюда относятся кремний, сера, фосфор, марганец. При этом первый и последний считаются примесями технологического типа. Эти примеси вводят в самом процессе выплавки стали, чтобы она раскислилась.

2. Скрытые. Сюда относятся газы такие, как кислород, водород, азот. Они будут попадать в сталь непосредственно уже при выплавке. Благодаря им будет снижено сопротивление хрупкому разрушению.

3. Спец- примеси. Такие примеси вводят в сталь зависимо от того, какие свойства в результате вы от нее ожидаете. Ознакомиться с такими примесями можно у консультантов специализированных компаний, чтобы определиться с тем, что именно вам понадобится для улучшения и закрепления, так сказать, результата.

Для справки:

Легированные элементы – это примеси, о которых было описано выше, а стали – это легированные стали. Очень многие путают понятия, из-за чего в последствии возникают проблемы непосредственно в работе.

Тщательно подготовьтесь в рабочему процессу, чтобы в результате не получить некачественное выполнение, которое придется доделывать или вовсе – исполнять с ноля.




3g-svarka.ru

Углерод в стали. Что дает углевод который содержится в стали

Какие свойства придает стали углерод

Количество цементита будет увеличиваться, как только рост содержания углерода в стали пойдет вверх. При этом доля феррита будет одновременно снижаться. Если между составляющими будет изменено соотношение, то пластичность уменьшится, а прочность и твердость повысится. Прочность будет повышаться до тех пор, пока содержание углерода будет в 1%, но после этого она обязательно уменьшится, потому что будет образовываться цементитная грубая сетка.

Если говорить простым русским языком, то углерод имеет прямое влияние на свойства вязкости. Если в сплаве увеличить количество углерода, то изделие не будет поддаваться резкой ломкости, а ударная вязкость снизится.

Кроме того, есть и другие процессы, которые может вызвать увеличение состава углерода:

  • - повысится электросопротивление;
  • - увеличивается коэрцитивная сила;
  • - проницаемость магнитов будет снижена;
  • - индукция магнитов станет не такой плотной.

Кроме того, нужно помнить и о том, что углерод может повлиять и на технологические процессы. Кроме всех положительных моментов, описанных выше, литейные свойства стали будут значительно ухудшены как только в составе повысится содержание углерода. Более того, свариваемость будет значительно хуже и резать и обрабатывать давлением такие стали будет значительно труднее. Но, это не значит, что если в стали не будет содержаться углерод, то с ней не будет возникать никаких проблем. Стали, в которых будет маленькое содержание углерода, также будут плохо резаться.

Но, кроме углерода в стали могут содержаться и другие примеси, о которых также нужно о

pellete.ru

Литейные заводы России

Твердость углеродистой стали зависит от многих различных факторов, включая содержание углерода, количество и тип других элементов в сплаве, а также особенности технологии создания стали. Низкоуглеродистые стали, которые содержат от 0,05 до 0,25 % углерода, обычно они являются самыми мягкими. Они могут быть упрочнены с помощью процесса, которые называется цементацией или науглероживанием.

Высокоуглеродистые стали, которые содержат углерода до 2 %, обычно являются самыми твердыми, их конечная твердость зависит от режима их термической обработки. Закалка может увеличить твердость углеродистой стали в четыре раза, а последующий отпуск стали снижают ее твердость до заданного уровня.

Углеродистые стали

Углеродистые стали являются сплавом, который состоит в основном из железа и углерода. Другие элементы также могут присутствовать, но обычно в очень малых количествах. Например, такие элементы как кремний и медь присутствуют в углеродистых сталях в количестве не более 0,6 %. Некоторые углеродистые стали могут содержать до 1,6 % таких элементов как марганец.

Выше углерод – тверже сталь

Главный фактор, которые определяет твердость углеродистой стали – это содержание углерода в стали. Низкоуглеродистые стали обычно мягкие, тогда как высокоуглеродистые стали могут быть очень твердыми и хрупкими. Физические свойства углеродистых сталей можно изменять с помощью различных обработок и, тем самым,  повышать или понижать твердость.

Цементация низкоуглеродистой стали

Хотя низкоуглеродистая сталь является относительно мягкой, с помощью процесса, которые называется цементацией, ее можно сделать значительно тверже. Этот процесс термической обработки буквально заставляет сталь поглощать углерод из твердой, жидкой или газообразной среды богатой углеродом. Обычно углерод поглощается только поверхностным слоем стали. Это дает очень твердый поверхностный слой детали, что полезно, например, для износостойкости. Сердцевина детали остается малоуглеродистой и поэтому пластичной и вязкой. Это весьма благоприятно для надежности и стойкости к хрупкому разрушению для детали в целом

 Твердая цементация стали

При твердой цементации детали укладывают в ящик с карбюрозатором. Карбюрозатор – это науглераживающее вещество, обычно древесный уголь с различными добавками. При температуре 900-950 º кислород воздуха соединяется с углеродом древесного угля с образованием окиси углерода. При соприкосновении с железом оксиь углерода разлагается на углекислый газ и атомарный углерод, который и поглощается поверхностью детали. Твердая цементация применяется в мелкосерийном и единичном производстве, например, в сельских кузницах.

Газовая цементация стали

При массовом производстве основным процессом является газовая цементация. Ее проводят в стационарных или непрерывно действующих (методических) печах. Цементирующими газами являются окись углерода и газообразные углеводороды – метан, этан, пропан, бутан, а также просто природный газ.

Закалка и отпуск высокоуглеродистой стали

Высокоуглеродистые стали обычно обладают высокой твердостью уже как бы сами по себе. Однако процесс закалки может сделать их значительно тверже, хотя при этом они становятся более хрупкими. Поэтому закалку почти всегда совмещают с отпуском. В результате отпуска твердость стали снижается, а пластичность повышается.

После отжига, нормализации или отпуска углеродистая сталь состоит из феррита, свободного и пластинчатого, и включений карбидов (цементита). Феррит обладает низкой прочностью и высокой пластичностью. Цементит же имеет очень высокую твердость (около 800 НВ) и практически нулевую пластичность. При малом количестве цементитных включений пластическая деформация развивается относительно легко и твердость стали поэтому невысока.

Твердость мартенсита

При закалке стали образуется мартенсит. Высокая твердость мартенсита объясняется тем, что элементарные кристаллические ячейки его искажены. Это затрудняет пластическую деформацию и образование сдвигов. Чем больше углерода в стали, тем больше искаженность тетрагональной решетки мартенсита и выше его твердость. Так, мартенсит в стали, содержащей 0,1 % углерода, имеет твердость примерно 30 HRC, а при 0,7 % углерода – 64 HRC.

Влияние отпуска на твердость стали

Обычно заключительной операцией термической обработки стали является отпуск. Отпуск придает стальному изделию окончательные свойства. Изменения твердости при отпуске происходит за счет изменений в строении структуры стали. При нагреве выше 100 ºС твердость падает вследствие укрупнения карбидных частиц и обеднения углеродом твердого альфа-раствора.

Общая тенденция состоит в том, что твердость с повышением температуры отпуска падает, также как и другие показатели прочности (временное сопротивление и предел текучести), тогда как показатели пластичности (относительное удлинение и относительное сужение) возрастают.

otlivka.info

Содержание углерода в стали

Для дальнейшего рассмотрения структурных превращений при медленном охлаждении необходимо все стали разделить на две группы:

  • стали с содержанием углерода менее 0,8% (левее точкиS, на диаграмме)

  • стали с содержанием углерода более 0,8% (правее точкиS).

Стали первой группы применяются в основном как стали конструкционные, а стали второй группы — как стали инструментальные.

В сталях с содержанием углерода менее 0,8%линии GS и PSK определяют температуры начала и конца перекристаллизации (вторичная кристаллизация) аустенита в феррит.

Перекристаллизация

Перекристаллизация вызывается аллотропическим превращением Feγ→ Feα.

В чистом железе это превращение проходит при постоянной температуре (910°), в то время как в сталях оно проходит в интервале температур, так как для стали с содержанием С = 0,2% процесс перекристаллизации начнется при температуре 850° и закончится при температуре 723°.

Структурные превращения при охлаждении стали

Однако при охлаждении стали в интервале температур 850—723° не весь аустенит превратится в феррит. Часть аустенита останется. Этот аустенит при температуре 723° превратится в перлит.

В результате этих двух превращений в интервале температур, определяемых линиями GS и PSK, структура сталей с содержанием С < 0,8% при комнатной температуре будет состоять из феррита + перлита.

Количественное соотношение между ферритом и перлитом определится процентом углерода в стали. Чем больше углерода б стали, тем больше в ней перлита, и сталь будет более твердая, прочная, но менее пластичная.

В сталях с содержанием С>0,8%линии SE и PSK определяют температуры начала и конца кристаллизации цементита из аустенита (вторичная кристаллизация).

Это превращение вызывается уменьшением растворимости углерода в аустените при охлаждении.

При температуре 1130° в аустените может раствориться 2% углерода, а при 723° только 0,8%. Поэтому если в стали углерода 1%, то при охлаждении начиная с температуры 820° из аустенита будет выделяться избыток углерода в форме цементита до тех пор, пока в аустените не останется 0,8% углерода.

При температуре 723° этот аустенит превратится в перлит.

В результате этих двух превращений в интервале температур, определяемых линиями ES и PSK и при температуре 723°, структура сталей с содержанием С>0,8% при комнатной температуре будет состоять из цементита + перлита.

Количественное соотношение между цементитом и перлитом также будет определяться количеством углерода в стали. Чем больше в стали углерода, тем больше в ней цементита и сталь будет более твердая, но и более хрупкая.

В сталях с содержанием С=0,8% превращение аустенита при медленном охлаждении начнется и закончится при температуре 723°. Структура этой стали при комнатной температуре будет перлит.

Температуры линииPSK, если речь идет о нагреве, обозначаютAC1.

Температуры линийGS иSE обозначают соответственно АСз или АСт.

§

www.conatem.ru

Влияние углерода на свойства стали

Углеродистые стали

Примерно 80 % от всего объема выплавляемой стали составляют углеродистые стали. Оставшиеся 20 % – это стали легированные, в которые специально добавлены различные компоненты для повышения каких-либо эксплуатационных характеристик. Углеродистые стали содержат только железо, углерод и небольшую долю компонентов, неизбежно попадающих в сталь при выплавке: кремний, марганец, серу и фосфор.

Итак, углеродистые стали – это сплавы на основе железа, содержащие до 2 % углерода, а также марганец, кремний, серу и фосфор в количествах, зависящих от способа выплавки.

Влияние углерода на свойства стали

Углерод – не случайная примесь, а важнейший компонент углеродистой стали, создающий ее свойства.

Машиностроительные заводы получают сталь с металлургических предприятий в отожженном или горячекатаном состоянии. Структура конструкционных сталей (доэвтектоидных) состоит из феррита и перлита, инструментальных – из перлита и цементита.

С увеличением содержания углерода в структуре стали увеличивается количество цементита – очень твердой и хрупкой фазы. Твердость цементита превышает твердость феррита примерно в 10 раз (800HB и 80HB соответственно). Поэтому прочность и твердость стали растут с повышением содержания углерода, а пластичность и вязкость, наоборот, снижаются (рис. 67).

При повышении содержания углерода до 0,8 % увеличивается доля перлита в структуре (от 0 до 100 %), поэтому растут и твердость, и прочность. Но при дальнейшем росте содержания углерода появляется вторичный цементит по границам перлитных зерен. Твердость при этом почти не увеличивается, а прочность снижается из-за повышенной хрупкости цементитной сетки.

Кроме того, увеличение содержания углерода приводит к повышению порога хладноломкости: каждая десятая доля процента повышает t50 примерно на 20º. Это значит, что уже сталь с 0,4 % С переходит в хрупкое состояние примерно при 0 ºС, т. е. менее надежна в эксплуатации.

Влияет содержание углерода и на все технологические свойства стали: чем больше в стали углерода, тем она труднее обрабатывается резанием, хуже деформируется (особенно в холодном состоянии) и хуже сваривается.

Влияние постоянных примесей на свойства стали

Полезные примеси, марганец и кремний, попадают в сталь из исходного материала – чугуна, а также при раскислении.

Марганец, содержащийся в углеродистой стали в количестве 0,3-0,8 %, повышает предел прочности, немного снижает вязкость. Он связывает серу в сульфид MnS, в этом его главная польза.

Содержание кремния в углеродистой стали не должно превышать
0,4 %. Он растворяется в феррите по типу внедрения, поэтому значительно повышает предел текучести. При этом ухудшается штампуемость стали: листовая сталь может давать надрывы при глубокой вытяжке. Сталь, предназначенную для получения деталей холодной листовой штамповкой, кремнием (ферросилицием) не раскисляют.

Сера – вредная примесь. Она вызывает красноломкость стали: хрупкость при горячей обработке давлением. В сталь попадает, в основном, из доменного топлива – кокса. Сера с железом образует сульфид FeS, а FeS с железом образует легкоплавкую эвтектику с температурой плавления 988 ºС. Под ковку и прокатку стальные слитки нагревают до 1200 ºС. Поэтому границы зерен могут оплавиться, и металл разрушится.

Марганец активнее железа взаимодействует с серой и связывает ее в сульфид MnS, который эвтектики не образует. Но сульфиды, как любые неметаллические включения, являются концентраторами напряжений, снижают пластичность и вязкость. Поэтому содержание серы в стали должно быть ограничено.

Фосфор, напротив, вызывает хладноломкость стали, сдвигая порог хладноломкости в область более высоких температур. Каждая сотая доля процента фосфора повышает t50 примерно на 25º! Это значит, что фосфор еще опаснее, чем сера. Его содержание еще более ограничено. Для снижения содержания фосфора в стали нужно повышать качество шихты, применять флюсы, удаляющие фосфор.

При выплавке в сталь попадают газы (азот, кислород, водород). Это тоже вредные примеси. Они снижают пластичность, увеличивают склонность к хрупкому разрушению. Оксиды являются местами зарождения трещин. Азот делает сталь непригодной для холодной штамповки. Водород вызывает охрупчивание закаленной стали. Он восстанавливает металлы из оксидов с образованием воды, а вода испаряется при нагреве и вызывает внутренние надрывы в металле – флокены. Содержание газов в стали ограничивается тысячными долями процента.

Классификация углеродистых сталей

Стали можно подразделять на группы по различным классификационным признакам.

  1. По химическому составу стали делятся на углеродистые и легированные. В свою очередь, углеродистые стали можно подразделить на низкоуглеродистые (до 0,3 % С), среднеуглеродистые (от 0,3 до 0,6 % С) и высокоуглеродистые (свыше 0,6 % С).

  2. По структуре стали классифицируют на доэвтектоидные, эвтектоидные и заэвтектоидные, о чем уже говорилось при рассмотрении диаграммы железо – углерод.

  3. По назначению можно выделить много различных групп. Основные группы – это строительные стали, конструкционные стали, инструментальные стали. В свою очередь, конструкционные стали делятся на цементуемые стали, улучшаемые стали, рессорно-пружинные стали и т. д.

  4. По степени раскисления стали подразделяются на спокойные, полуспокойные и кипящие.

Раскислением называют последний этап выплавки стали, когда в расплав добавляют более активные, чем железо, металлы с целью отнять у железа кислород, восстановить его из оксида FeO. Марганец и кремний вводятся в жидкую сталь в виде ферросплавов – ферромарганца и ферросилиция, алюминий – в виде металла технической чистоты. Недостаточно раскисленная сталь в изложнице «кипит»: из нее выделяются пузырьки CO, так как идет процесс восстановления железа углеродом, поэтому ее называют кипящей.

Спокойная сталь – это хорошо раскисленная сталь. При выплавке в конце процесса осуществляется последовательно раскисление ее марганцем, кремнием и алюминием.

Полуспокойная сталь раскисляется только марганцем и алюминием. Поэтому из нее в меньшей степени удален кислород.

Кипящая сталь – это плохо раскисленная сталь. Раскисление в этом случае осуществляется только марганцем. В стали к моменту разливки остается кислород, образующий с углеродом газообразный оксид CO. Пузырьки CO поднимаются в жидкой стали к поверхности, создавая видимость «кипения» расплава в изложнице. Они сохраняются в слитке стали при кристаллизации, ухудшая механические свойства.

  1. Классификация сталей по качеству лежит в основе маркировки углеродистых сталей. Качество стали – это металлургическое понятие. Оно определяется содержанием вредных примесей: серы, фосфора и газов. Чем этих примесей меньше, тем качество стали выше. Дальнейшая обработка, механическая или термическая, не способна изменить качество стали, сложившееся в процессе выплавки. Выделяют четыре группы сталей:

Стали обыкновен - Качественные Высококачест- Особо высокока-

ного качества стали венные стали чественные стали

ГОСТ 380-94 ГОСТ 1050-88

≤ 0,05 % S ≤ 0,04 % S ≤ 0,025 % S и P ≤ 0,015 % S и P

≤ 0,04 % P ≤ 0,035 % P

Маркировка углеродистых сталей

Стали обыкновенного качества изготовляют следующих марок: Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6 и Ст3Г, Ст5Г с повышенным содержанием марганца. Буквы Ст обозначают «сталь», цифры – условный номер марки в зависимости от химического состава. С увеличением номера марки увеличивается содержание углерода и марганца в стали. Например, в стали марки Ст1 содержится 0,06-0,12 % С и 0,25-0,5 % Mn; в стали марки Ст6 – 0,38-0,49 % С и 0,5-0,8 % Mn. Стали Ст3Г и Ст5Г содержат около 1 % Mn. Чем больше номер марки, тем выше прочностные свойства и ниже пластичность стали. Например, сталь марки Ст1 имеет sв = 320-400 МПа и d > 33 %, а сталь марки Cт6 – sв = 600-720 МПа и d = 11–16 %.

В конце марки ставятся буквы «кп», «пс» или «сп», показывающие степень раскисления стали при выплавке. Они означают соответственно «кипящая», «полуспокойная» и «спокойная». Например, Ст3кп, Ст4пс, Ст5Гсп.

Содержание кремния в стали определяется степенью раскисления. Кипящая сталь почти не содержит кремния (не более 0,05 %). В полуспокойной стали доля кремния составляет 0,05-0,15 %, в спокойной – 0,15-0,3 %.

Степень раскисления сказывается на свойствах стали и ее стоимости. Кипящие стали самые дешевые, но у спокойных более высокие механические свойства, меньшая склонность к хладноломкости. Зато кипящие стали можно использовать для получения деталей листовой штамповкой с глубокой вытяжкой. У спокойных сталей с повышенным содержанием кремния сопротивление деформированию возрастает, сталь сильно упрочняется, и возможно появление надрывов при штамповке.

Стали обыкновенного качества поставляются в горячекатаном состоянии. Их структура и свойства заданы при получении изделий на металлургическом заводе. Поэтому при изготовлении деталей на предприятиях-потребителях металла без применения горячей обработки механические свойства стали будут соответствовать гарантированному ГОСТом для данной марки уровню.

Если из этих сталей получают изделия с применением горячей обработки (ковки, штамповки), то структура и, следовательно, свойства стали меняются. Для улучшения структуры и свойств после изготовления изделия горячей обработкой давлением может проводиться термическая обработка – отжиг или нормализация.

Металлургические заводы выпускают стали обыкновенного качества в виде проката самого различного профиля и размеров. Это могут быть прутки круглого, квадратного, шестигранного сечения; уголки, швеллеры, листы, трубы, балки и т. д.

Стали обыкновенного качества, особенно стали марок Ст2, Ст3, применяются для изготовления сварных конструкций (фермы, рамы).

В сельскохозяйственном машиностроении из сталей Ст3, Ст4 делают валики, оси, рычаги, получаемые холодной штамповкой, цементируемые шестерни, червяки, поршневые кольца.

Среднеуглеродистые стали Ст5 и Ст6 применяют для более нагруженных изделий: рельсов, валов, железнодорожных колес.

Качественные стали. Гарантируется и химический состав, и механические свойства. Поставляются в виде проката и нормализованных поковок.

Марки конструкционных качественных сталей обозначаются содержанием углерода в сотых долях процента:

05, 08, 10, 15, 20, … 45, 50, … 85.

В марках спокойных качественных сталей степень раскисления не указывается. Кипящими (почти не содержащими кремния) могут быть стали марок 05, 08, 10, 15, 20; полуспокойными (около 0,17 % Si) – стали 08, 10, 15, 20.

Примеры марок качественных сталей: 35, 70, 08кп, 10пс.

Назначение конструкционных качественных сталей:

Стали марок 05, 08, 10 – для получения деталей из листа глубокой вытяжкой.

Стали 15, 20, 25 – для изготовления мелких деталей, работающих в нормализованном состоянии (крепеж, втулки, трубы, змеевики), а также для цементуемых деталей (кулачки, малонагруженные шестерни).

Стали 30, 35, 40, 45, 50, 55 – улучшаемые стали. Они упрочняются закалкой с высоким отпуском. Детали работают в условиях усталостного износа (шатуны, оси, маховики, зубчатые колеса, коленчатые валы).

Стали марок 50, 55и 60 могут подвергаться нормализации и поверхностной закалке ТВЧ. Так упрочняют шейки коленчатых валов, кулачки распределительных валиков, зубья шестерен, длинные валы и ходовые винты.

Стали 60-85 и близкие к углеродистым стали 60Г, 65Г, 70Г применяют в качестве рессорно-пружинных.

Марки инструментальных качественных сталей обозначаются буквой «У» и содержанием углерода в десятых долях процента:

У7, У8, У9, … У14.

Высококачественные стали содержат пониженное количество вредных примесей, благодаря чему менее склонны к хрупкому разрушению, более надежны при эксплуатации. Обозначение марок такое же, как и у качественных сталей, но в конце марки ставится буква «А»: 45А, У10А.

Особо высококачественные стали содержат еще меньше вредных примесей и неметаллических включений. Этого можно добиться только за счет двойного переплава. Способ переплава указывается в конце марки через дефис: «-Ш» – электрошлаковый,
«-ВД» – вакуумно-дуговой, «-ШД» – электрошлаковый и вакуумно-дуговой и т. п. Именно это обозначение говорит об особо высоком качестве стали. Но углеродистые стали с таким уровнем качества не выплавляют, так как это делает сталь неоправданно дорогой. Только легированные стали для особо ответственных назначений подвергают двойному переплаву:

30ХГС-Ш, 5ХНТ-ВД, ШХ15-Ш.

Лекция 11

Чугуны

Чугуны – это сплавы на основе железа, содержащие от 2 до 5 % углерода, а также марганец, кремний и вредные примеси. Это литейный и передельный материал.

Допустимые количества полезных и вредных примесей в чугунах примерно в 5-10 раз больше, чем в сталях.

В зависимости от того, в какой форме содержится углерод, различают следующие виды чугунов: белые, в которых весь углерод связан в карбид железа Fe3C (рис. 68, а), серые с пластинчатым графитом (рис. 68, б), ковкие – с хлопьевидным графитом (рис. 68, в) и высокопрочные – с шаровидным графитом (рис. 68, г).

Р
ис. 68. Виды чугунов:

а – белый заэвтектический; б – серый; в – ковкий; г – высокопрочный

(б, в, г – структура металлической основы не показана)

Белые чугуны

Белые чугуны содержат углерод только в связанном виде – в виде цементита. В зависимости от содержания углерода они подразделяются на доэвтектические, эвтектические и заэвтектические. В структуру любого белого чугуна входит эвтектика – ледебурит. В момент образования он состоит из аустенита и цементита, а при температуре ниже 727 ºC – из перлита и цементита.

Излом белого чугуна светлый, блестящий – «белый», отсюда и название. Твердость составляет 450-500 HB, материал очень хрупкий и твердый. Резанием (лезвийным инструментом) не обрабатывается, для изготовления деталей не используется.

Применяют отбеленные чугунные детали, у которых сердцевина имеет структуру серого чугуна, а с поверхности есть слой белого чугуна толщиной 5-7 мм. Так можно изготавливать прокатные валки, тормозные колодки, шары мельниц для размола горных пород, лемехи плугов, зубья ковшей экскаваторов, доски в драгах, – то есть, изделия, от которых требуется высокая твердость и износостойкость поверхности.

Для получения структуры белого чугуна в отливке необходимо быстрое охлаждение, а также минимальное содержание кремния и присутствие марганца и хрома («отбеливающих» компонентов).

Главное назначение белого чугуна – передел в ковкий чугун.

Серые чугуны

В сером чугуне весь углерод или его часть находятся в свободном виде – в виде графита.

Диаграмма состояния железо – цементит является метастабильной (не совсем равновесной). При очень медленном охлаждении расплавленного чугуна реализуется стабильная, равновесная диаграмма железо – графит. Ее точки и линии смещены чуть влево и вверх (рис. 69, а).

а б

Рис. 69. Равновесная диаграмма состояния железо-графит (а)

и схема, иллюстрирующая вероятность образования графита и цементита (б)

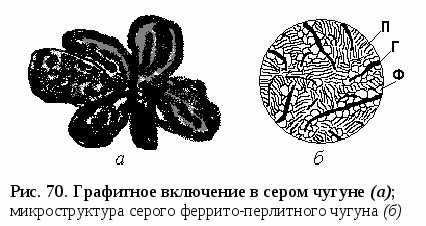

Графит в сером чугуне – это кристаллы сложной формы – «розетки», растущие из одного центра в виде сильно искривленных лепестков (рис. 70, а). В плоскости шлифа графит виден как отдельные пластинки, прямолинейные или изогнутые, так как плоскость шлифа пересекает графитные лепестки. Такой графит называют пластинчатым.

Металлическая основа серого чугуна может быть ферритной, перлитной или смешанной – феррито-перлитной (рис. 70, б). Излом серого чугуна темно-серого цвета, а в ферритном чугуне, в котором весь углерод содержится в виде графита, – бархатно-черного.

Механические свойства серых чугунов зависят от структуры основы и от количества, формы и размеров графитовых включений. Перлитные серые чугуны тверже и прочнее, ферритные – наименее прочные, феррито-перлитные – имеют промежуточные характеристики. Графит играет роль надрезов, трещин в металлической основе. Прочность графита при растяжении несопоставима с прочностью металла, поэтому пластичность чугунов очень мала (δ ≤ 0,5 %), а предел прочности при растяжении значительно ниже, чем у стали. (Говорят, что чугун – это сталь, испорченная графитом.) Но на сжатие графит работает хорошо:

В сжатия = 2В изгиба = 4В растяжения.

Серый чугун – самый дешевый литейный сплав. Имеет высокую жидкотекучесть и малую усадку, что позволяет получать тонкостенные фасонные отливки. Хорошо обрабатывается резанием: дает мелкую сыпучую стружку, графит является твердой смазкой и уменьшает тем самым износ инструмента. Благодаря графиту, в сером чугуне быстро затухают механические колебания, в том числе звуковые, что позволяет уменьшить шум при работе оборудования. Чугун нечувствителен к надрезам на поверхности деталей (в отличие от стали).

Детали из чугуна изготавливают литьем с последующей обработкой резанием. Для получения структуры серого чугуна в отливке сплав должен содержать много кремния и углерода, но мало марганца, чтобы не образовался цементит.

ГОСТ 1412-85 включает 6 основных марок серого чугуна. Чугун – единственный сплав, в марке которого зашифрован не химический состав, а механические свойства. Например, марка СЧ12 означает: серый чугун с пределом прочности при растяжении 120 МПа (12 кг/мм2).

Серые чугуны применяют для изготовления деталей, работающих с небольшими нагрузками, в основном, на сжатие. Это колонны, опоры, корпуса, станины, крышки, суппорты, зубчатые колеса, канализационные трубы, ванны, батареи.

Высокопрочные чугуны

В высокопрочных чугунах графит имеет шаровидную форму.

Они содержат 2,7-3,5 % углерода. Их модифицируют в ковше магнием (0,02-0,08 %). Модификатор не позволяет растущему кристаллу графита принять естественную форму розетки. Атомы магния образуют тонкий слой на поверхности зародыша графита, увеличивая его поверхностную энергию. Стремление системы к минимальной свободной энергии приводит к тому, что графит кристаллизуется в виде шариков (у шара поверхность при заданном объеме минимальна). Металлическая основа может быть такой же, как у серых чугунов (рис. 71).

Такой вид чугунов был создан с целью повысить механические свойства чугуна, сохранив его преимущества перед сталью. Предел прочности при растяжении В и относительное удлинение δ у высокопрочных чугунов выше, чем у серых, так как шаровидные включения графита – более мягкие концентраторы напряжения, чем пластинчатые (см. рис. 72).

Маркировка высокопрочных чугунов по ГОСТ 7293-85 аналогична маркировке серых. Например, ВЧ90 означает: высокопрочный чугун с пределом прочности при растяжении 900 МПа (90 кг/мм2).

Такие чугуны выдерживают значительные растягивающие нагрузки, поэтому применяются для более ответственных деталей: кузнечно-прессового оборудования, станин прокатных станов, коленчатых валов автомобилей, поршней, вентилей, крыльчаток, распределительных валиков. Отливки из высокопрочного чугуна широко используются в автомобиле- и тракторостроении вместо более дорогих стальных поковок. Их можно подвергать упрочняющей термообработке. Есть смысл выплавлять легированные высокопрочные чугуны для особых условий эксплуатации – с повышенной вязкостью при отрицательных температурах, жаропрочные, коррозионно-стойкие.

Ковкие чугуны

В ковких чугунах графит имеет хлопьевидную форму. Такой графит получается при отжиге белого доэвтектического чугуна с содержанием углерода 2,5-3 %. Его еще называют углеродом отжига.

При нагреве до температур, близких к солидусу, цементит в белом чугуне распадается на исходные компоненты: железо и углерод.

Fe3C → Fe + C.

Режим отжига может быть различным. Во время выдержки при температуре 1000 ºC распадается цементит эвтектики и получается перлитный ковкий чугун (рис. 73, режим а). Если сделать отжиг в две стадии, с выдержкой вначале немного ниже 1147 ºC, а затем чуть ниже температуры перлитного превращения, то на первой стадии распадется цементит эвтектики, а на второй – цементит, входящий в перлит (рис. 73, режим б). При таком режиме получается ферритный ковкий чугун, самый мягкий и пластичный (рис. 74, а). Отжиг на ковкий чугун – длительная процедура, он занимает до 70-80 часов. Поэтому ковкий чугун самый дорогой.

Рис. 74. Ферритный (а) и перлитный (б) ковкий чугун

Маркировка ковких чугунов по ГОСТ 1215-92 включает характеристику не только прочности, но и пластичности. Например, КЧ45-7 означает ковкий чугун с пределом прочности при растяжении 450 МПа (45 кг/мм2) и относительным удлинением 7 %. Но несмотря на повышенную пластичность материала, название «ковкий» – условное, ковать его нельзя.

Ковкие чугуны применяют для мелких деталей, работающих с вибрациями, ударами: крюков, скоб, картеров, ступиц и т. д.

Лекция 12

refdb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
