Выключатель высокого напряжения типа У-110-2000-50 У1

Назначение

Выключатель высокого напряжения типа У-110-2000-50 У1 предназначен для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливается в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.

Выключатели рассчитаны для внутренних поставок.

Выключатель управляется электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжен встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.



Структура условного обозначения У-110-Х-2000-50 У1:

- У - серия;
- 110 - номинальное напряжение, кВ;
- Х - категория по длине пути утечки внешней изоляции ( А и Б ) по ГОСТ 9920-75;
- 2000 - номинальный ток, А;
- 50 - номинальный ток отключения, кА;
- У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.



Выключатели баковые (до 245кВ; до 3150А) 3AP1DT

Баковые выключатели используются для организации ОРУ либо ЗРУ. Выключатели рассчитаны на напряжение до 245кВ.

Одно из главных преимуществ: ЗАР1 DT работает надежно и способен выдерживать большие нагрузки. Особо прочные фарфоровые изоляторы и конструкция выключателя, оптимизированная с использованием новейших методов расчета и проектирования, обеспечивают ему высокую сейсмостойкость в эксплуатации. Для всех диапазонов рабочих температур -55 °С до +50 °С.

В качестве гасящего и изолирующего средства используется чистый элегаз.
Выключатель сохраняет свои паспортные характеристики в течение всего срока службы.
Выключатели могут оснащаться проходными трансформаторами тока.

В выключателях ЗАР применяется автокомпрессионный принцип гашения дуги. Высоковольтные баковые выключатели на номинальные напряжения от 72,5 до 245 кВ выполняются с тремя полюсами и одноразрывным дугогасительным устройством в каждом из них. Автокомпрессионный принцип обеспечивает оптимальное дугогашение за счет использования энергии самой электрической дуги, минимизируя тем самым затраты энергии привода. Благодаря этому применяется пружинный привод, хорошо зарекомендовавший себя за многие годы успешной эксплуатации





МКП-35

Выключатели серии МКП-35предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 35 кВ переменного тока частотой 50 Гц.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции. Структура условного обозначения МКП-35-1000-25 БХЛ1:

· МКП – серия;

· 35 – номинальное напряжении, кВ;

· 2000 – номинальный ток, А;

· 50 – номинальный ток отключения, кА;

· БХЛ1 – климатическое исполнение и категория размещения.

МКП-110Б

Выключатели серии МКП-110Бпредназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 100 кВ переменного тока частотой 50 Гц.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции. Структура условного обозначения МКП-110-1000/630-20 У1:

· МКП – серия;

· 110 – номинальное напряжении, кВ;

· Б – категория выключателя по длине пути утечки внешней изоляции

· 1000/630 – номинальный ток, А;

· 20 – номинальный ток отключения, кА;

· У1 – климатическое исполнение и категория размещения.

У-110

Выключатели серии У-110предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.Выключатели рассчитаны для внутренних поставок.

Выключатели управляются электромагнитным приводом типа ШПЭ-46 или пневматическим приводом

типа ШПВ-46. Снабжены встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.



Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции.

Структура условного обозначения У-110-[*]-2000-50 У1:

У– серия;

110– номинальное напряжении, кВ;

[*]– категория по длине пути утечки внешней изоляции (А и Б) по ГОСТ 9920-75;

2000– номинальный ток, А;

50– номинальный ток отключения, кА;

У1– климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

У-220

Выключатели серии У-220предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.Выключатели рассчитаны для внутренних поставок.Выключатели управляются электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжены встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции.

Структура условного обозначения У-220-[*]-2000-50 У1:

У– серия;

110– номинальное напряжении, кВ;

[*]– категория по длине пути утечки внешней изоляции (А и Б) по ГОСТ 9920-75;

2000– номинальный ток, А;

50– номинальный ток отключения, кА;

У1– климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.





Капитальный ремонт.

Капитальный ремонт масляных выключателей производится в соответствии с инструкциями заводов-изготовителей и эксплуатационными инструкциями по ремонту выключателей. Весь объем ремонтных работ выполняют, как правило, на месте установки выключателя. Лишь отдельные виды работ (ремонт вводов, встроенных трансформаторов тока и др.) могут выполняться в мастерских предприятия.
Выключатель У-220 состоит из трех отдельных полюсов (рис. 1). Несущей конструкцией полюса служит бак 4, на крышке которого установлены маслонаполненные вводы 7, коробка приводного механизма 10 с пружинным и масляным буфером для поглощения энергии движущихся частей при включении и отключении выключателя, газопровод и предохранительный клапан для защиты бака от чрезмерного повышения давления при отключении выключателем мощных токов КЗ, встроенных трансформаторов тока 9. В самой нижней точке днища бака имеется маслосливная труба с краном, под днищем — устройства для электроподогрева масла 3, включаемые при низких температурах окружающего воздуха. Внутренняя поверхность бака покрыта тремя изоляционными слоями древесно-волокнистого пластика, защищенного от обгорания фибровыми листами. В нижней части бака расположен овальный люк. Каждый полюс выключателя имеет свой привод. Дугогасительные устройства 6 представляют собой камеры многократного разрыва с шунтирующими резисторами. Контакты камер имеют металлокерамические покрытия.


Рис. 1. Полюс выключателя У-220:
1 — маслонаполненный ввод; 2 — льдоулавливающее устройство; 3 — устройство для электроподогрева масла; 4 — бак; 5 — траверса с подвижными контактами; 6 — дугогасительное устройство (камера) с шунтирующим резистором; 7 — направляющее устройство; 8— изоляция бака; 9 — трансформатор тока; 10 — коробка приводного механизма

Капитальный ремонт начинают с подготовки выключателя к разборке. Для этого выключатель осматривают снаружи, проводят несколько операций включения и отключения. Затем испытывают вводы: измеряют сопротивление изоляции, а также тангенс угла диэлектрических потерь, испытывают масло из вводов и измеряют сопротивление изоляции вторичных обмоток трансформаторов тока. После проведения испытаний и измерений из выключателя сливают масло и приступают к его очистке.
Разборку выключателя выполняют в следующей последовательности. Ремонтный персонал вскрывает крышки люков, влезает внутрь бака и демонтирует шунтирующие резисторы и дугогасительные камеры. Затем в зависимости от результатов проведенных испытаний с выключателя снимают все или часть вводов и трансформаторов тока, которые отправляют в мастерскую для ремонта. Снятые дугогасительные камеры разбирают полностью, а все детали их тщательно осматривают. При осмотре и ремонте отдельных деталей и узлов руководствуются техническими требованиями на их дефектацию и ремонт.

Бакелитовые цилиндры дугогасительных камер могут иметь царапины, задиры и обугленные поверхности. Эти дефекты устраняют. Отремонтированные цилиндры не должны иметь трещин и расслоений, а также срывов ниток резьбы более чем на один виток. Указанные дефекты невозможно устранить в ходе ремонта, поэтому при их наличии цилиндры заменяют новыми.
Нижний контакт дугогасительной камеры может иметь вмятины, раковины, наплывы металла и выгорания. Эти дефекты устраняют опиливанием, зачисткой и обработкой на токарном станке. По требованиям дефектации углубления на контакте должны составлять не более 0,5 мм. Если углубление на контакте окажется больше допустимого, контакт заменяют новым.
Когда все детали дугогасительных камер будут отремонтированы и пройдут дефектацию, приступают к сборке камер. Сборку контролируют при помощи шаблонов с точностью до 0,5 мм. После сборки измеряют сопротивление постоянному току токоведущего контура каждой камеры, которое должно быть не более 1300 мкОм.
Одновременно с ремонтом дугогасительных камер вскрывают коробки приводных механизмов полюсов выключателя, проверяют состояние всех рычагов, буферных устройств, правильность работы указателей положения полюсов, разбирают и чистят маслоуказатели, ремонтируют приводы. Все механизмы приводов тщательно осматривают, проверяют отсутствие люфтов в шарнирных соединениях, удаляют грязь, ржавчину, старую смазку и наносят новую смазку. Для смазки трущихся частей приводных механизмов употребляют незамерзающую смазку марки ЦИАТИМ-221, Суперконт, Экстраконт и др.

Рис. 2. Схема запирающего механизма выключателя и проверка его шаблоном:
1 — ведущий вал 2 — рычаг «мертвого» положения; 3 — ось; 4 — тяга; 5 — прямило; 6 — шаблон

Общая сборка выключателя проводится в обратной последовательности.
После установки дугогасительных камер на место приступают к регулировке выключателя и его привода. Прежде всего проверяют и регулируют установку камер с таким расчетом, чтобы центры нижних контактов камер находились против центров контактов траверсы. Проверяют полный ход штанг камер, который должен быть (101 ±2) мм. Затем включают выключатель и с помощью специального шаблона, поставляемого заводом, проверяют положение звеньев запирающего механизма. Оси плоских рычагов запирающего механизма (рис. 2) не должны находиться на одной прямой, так как это «мертвое» положение, при котором перемещение рычагов становится невозможным. Оси рычагов должны занимать то положение, которое было установлено на заводе, т. е. при наложении шаблона <5ось 3 должна находиться на расстоянии не более 2 мм от выступа шаблона. Только при этом условии возможны надежное запирание привода во включенном положении и четкое действие при отключении выключателя.

После этого устанавливают необходимый ход траверсы (800 мм) и с помощью ламп, включенных по схеме, приведенной на рис. 3, проверяют «одновременность замыкания контактов полюса. Для этого с помощью домкрата доводят траверсу до соприкосновения ее контактов с контактами камер. При этом, как правило, загорается одна из ламп. Положения траверсы отмечают карандашом на штанге и в направляющем устройстве. Затем измеряют расстояние между отметками, которое должно быть не более 2 мм. По аналогичной схеме проверяют «одновременность» замыкания контакта каждой камеры. Разница в ходе контактов допускается до 1 мм.
При регулировке выключателя в приводе проверяют зазоры между отдельными звеньями его механизма, работу вспомогательных контактов и действие механизма свободного расцепления привода при включенном положении выключателя и в момент замыкания его контактов, состояние изоляции вторичных цепей вместе с электромагнитами включения и отключения. Сопротивление изоляции должно быть не менее 1 МОм.
По окончании регулировки проводят испытание выключателя вместе с приводом. При этом измеряют время включения и отключения выключателя при различных уровнях напряжения на зажимах электромагнитов. Схема измерений при помощи электросекундомера ЭС показана на рис. 3. На время измерений шунтирующие резисторы должны быть отсоединены от дугогасительных камер. В момент подачи ключом КУ команды на включение выключателя автоматически включается и электросекундомер, который при касании контактов выключателя шунтируется ими и останавливается.
Далее определяют скорости включения и отключения выключателя при различных уровнях напряжения на зажимах привода. Показания снимают дважды: когда баки выключателя не залиты маслом и после заливки масла. В качестве отметчика времени используют виброграф (рис. 4). К его обмотке подводят переменное напряжение 12 В промышленной частоты, благодаря чему колебания якоря с карандашом повторяются через 0,01 с. Колебания якоря записывают на бумажной ленте, прикрепляемой к тяге выключателя или к какой-нибудь другой движущейся части, имеющей достаточно большой ход и не обладающей заметным люфтом относительно траверсы.

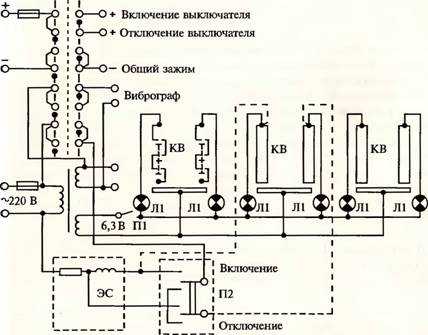

Рис. 3. Схема для проверки «одновременности» замыкания контактов и измерения времени отключения и включения выключателя: О — отключено; КУ — ключ управления; В — включено; KB — камеры выключателя; П1 и П2 — переключатели; Л1 — лампы; ЭС — электросекундомер

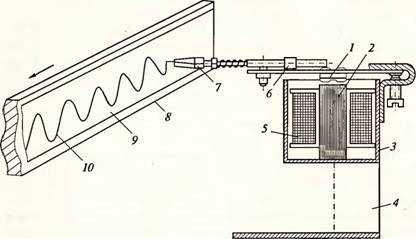

Рис. 4. Виброграф: 1 — якорь; 2 — сердечник, 3 — корпус; 4 — стойка, 5 — обмотка; 6 — стальная пружина; 7 — пишущее устройство; 8 — деревянная планка, 9 — бумажная лента; 10 — виброграмма

Виброграф включают одновременно с подачей импульса на включение или отключение выключателя. Полученную графическую запись движения, называемую виброграммой, расшифровывают. Для этого виброграмму разбивают на участки и на каждом из них подсчитывают среднюю скорость движения по формуле Ucр = S/t, где S — длина участка, м; t — время движения на участке, с. Время движения на участке определяют по числу периодов колебаний якоря вибрографа.
Полученные таким образом значения средних скоростей относятся к определенным участкам движения контактов. На этих участках выбирают точки, расположенные посередине, и по ним строят график зависимости скорости движения контактов выключателя от их пути (виброграмму).


Рис. 5. Начальные участки виброграмм включения полюса выключателя У-220-1000-25

На рис. 5 представлены начальные участки виброграммы включения полюса выключателя типа У-220-1000-25.
Во время ремонта до заливки масла в выключателе измеряют сопротивление его внутрибаковой изоляции. Измерение производят мегомметром напряжением 2500 В с помощью электродов, прикладываемых к поверхности изоляционной конструкции. Значение сопротивления изоляции для выключателей на напряжение 220 кВ должно быть не менее 3000 МОм. Если значение сопротивления изоляции меньше указанного, изоляцию подвергают сушке.
Для сдачи выключателя в эксплуатацию после капитального ремонта заполняют ведомость (акт) его технического состояния. В ведомости сравниваются результаты проведенных измерений и испытаний с паспортными данными.



stydopedia.ru

Выключатель у 110 технические характеристики

Назначение

Выключатель высокого напряжения типа У-110-2000-50 У1 предназначен для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливается в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.

Выключатели рассчитаны для внутренних поставок.

Выключатель управляется электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжен встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Структура условного обозначения У-110-Х-2000-50 У1:

- У - серия; - 110 - номинальное напряжение, кВ; - Х - категория по длине пути утечки внешней изоляции ( А и Б ) по ГОСТ 9920-75; - 2000 - номинальный ток, А; - 50 - номинальный ток отключения, кА;

- У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Выключатели баковые (до 245кВ; до 3150А) 3AP1DT

Баковые выключатели используются для организации ОРУ либо ЗРУ. Выключатели рассчитаны на напряжение до 245кВ.

Одно из главных преимуществ: ЗАР1 DT работает надежно и способен выдерживать большие нагрузки. Особо прочные фарфоровые изоляторы и конструкция выключателя, оптимизированная с использованием новейших методов расчета и проектирования, обеспечивают ему высокую сейсмостойкость в эксплуатации. Для всех диапазонов рабочих температур -55 °С до +50 °С.

В качестве гасящего и изолирующего средства используется чистый элегаз. Выключатель сохраняет свои паспортные характеристики в течение всего срока службы.

Выключатели могут оснащаться проходными трансформаторами тока.

В выключателях ЗАР применяется автокомпрессионный принцип гашения дуги. Высоковольтные баковые выключатели на номинальные напряжения от 72,5 до 245 кВ выполняются с тремя полюсами и одноразрывным дугогасительным устройством в каждом из них. Автокомпрессионный принцип обеспечивает оптимальное дугогашение за счет использования энергии самой электрической дуги, минимизируя тем самым затраты энергии привода. Благодаря этому применяется пружинный привод, хорошо зарекомендовавший себя за многие годы успешной эксплуатации

МКП-35

Выключатели серии МКП-35предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 35 кВ переменного тока частотой 50 Гц.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции. Структура условного обозначения МКП-35-1000-25 БХЛ1:

· МКП – серия;

· 35 – номинальное напряжении, кВ;

· 2000 – номинальный ток, А;

· 50 – номинальный ток отключения, кА;

· БХЛ1 – климатическое исполнение и категория размещения.

МКП-110Б

Выключатели серии МКП-110Бпредназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 100 кВ переменного тока частотой 50 Гц.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции. Структура условного обозначения МКП-110-1000/630-20 У1:

· МКП – серия;

· 110 – номинальное напряжении, кВ;

· Б – категория выключателя по длине пути утечки внешней изоляции

· 1000/630 – номинальный ток, А;

· 20 – номинальный ток отключения, кА;

· У1 – климатическое исполнение и категория размещения.

У-110

Выключатели серии У-110предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.Выключатели рассчитаны для внутренних поставок.

Выключатели управляются электромагнитным приводом типа ШПЭ-46 или пневматическим приводом

типа ШПВ-46. Снабжены встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции.

Структура условного обозначения У-110-[*]-2000-50 У1:

У– серия;

110– номинальное напряжении, кВ;

[*]– категория по длине пути утечки внешней изоляции (А и Б) по ГОСТ 9920-75;

2000– номинальный ток, А;

50– номинальный ток отключения, кА;

У1– климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

У-220

Выключатели серии У-220предназначены для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливаются в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.Выключатели рассчитаны для внутренних поставок.Выключатели управляются электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжены встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Классификация:

Выключатели классифицируются по категории длины пути утечки внешней изоляции.

Структура условного обозначения У-220-[*]-2000-50 У1:

У– серия;

110– номинальное напряжении, кВ;

[*]– категория по длине пути утечки внешней изоляции (А и Б) по ГОСТ 9920-75;

2000– номинальный ток, А;

50– номинальный ток отключения, кА;

У1– климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Капитальный ремонт.

Капитальный ремонт масляных выключателей производится в соответствии с инструкциями заводов-изготовителей и эксплуатационными инструкциями по ремонту выключателей. Весь объем ремонтных работ выполняют, как правило, на месте установки выключателя. Лишь отдельные виды работ (ремонт вводов, встроенных трансформаторов тока и др.) могут выполняться в мастерских предприятия. Выключатель У-220 состоит из трех отдельных полюсов (рис. 1). Несущей конструкцией полюса служит бак 4, на крышке которого установлены маслонаполненные вводы 7, коробка приводного механизма 10 с пружинным и масляным буфером для поглощения энергии движущихся частей при включении и отключении выключателя, газопровод и предохранительный клапан для защиты бака от чрезмерного повышения давления при отключении выключателем мощных токов КЗ, встроенных трансформаторов тока 9. В самой нижней точке днища бака имеется маслосливная труба с краном, под днищем — устройства для электроподогрева масла 3, включаемые при низких температурах окружающего воздуха. Внутренняя поверхность бака покрыта тремя изоляционными слоями древесно-волокнистого пластика, защищенного от обгорания фибровыми листами. В нижней части бака расположен овальный люк. Каждый полюс выключателя имеет свой привод. Дугогасительные устройства 6 представляют собой камеры многократного разрыва с шунтирующими резисторами. Контакты камер имеют металлокерамические покрытия.

Рис. 1. Полюс выключателя У-220:

1 — маслонаполненный ввод; 2 — льдоулавливающее устройство; 3 — устройство для электроподогрева масла; 4 — бак; 5 — траверса с подвижными контактами; 6 — дугогасительное устройство (камера) с шунтирующим резистором; 7 — направляющее устройство; 8— изоляция бака; 9 — трансформатор тока; 10 — коробка приводного механизма

Капитальный ремонт начинают с подготовки выключателя к разборке. Для этого выключатель осматривают снаружи, проводят несколько операций включения и отключения. Затем испытывают вводы: измеряют сопротивление изоляции, а также тангенс угла диэлектрических потерь, испытывают масло из вводов и измеряют сопротивление изоляции вторичных обмоток трансформаторов тока. После проведения испытаний и измерений из выключателя сливают масло и приступают к его очистке. Разборку выключателя выполняют в следующей последовательности. Ремонтный персонал вскрывает крышки люков, влезает внутрь бака и демонтирует шунтирующие резисторы и дугогасительные камеры. Затем в зависимости от результатов проведенных испытаний с выключателя снимают все или часть вводов и трансформаторов тока, которые отправляют в мастерскую для ремонта. Снятые дугогасительные камеры разбирают полностью, а все детали их тщательно осматривают. При осмотре и ремонте отдельных деталей и узлов руководствуются техническими требованиями на их дефек

etkfaza.ru

Инструкция по эксплуатации высоковольтных выключателей У-110, МКП-110 » У электрика

. Общая часть



Настоящая инструкция разработана на основании:

1.1 «Правил технической эксплуатации электрических станций и сетей Российской Федерации (УДК 621.311.004.24)»;

1.2 Технических описаний и инструкций по эксплуатации масляных выключателей МКП – 110 кВ и У - 110 кВ, разработанных заводами изготовителями.

1.3. Настоящая инструкция определяет основные положения по эксплуатации и ремонту масляных выключателей МКП – 110 кВ и У - 110 кВ.

1.4. Эксплуатация оборудования распределительных устройств подстанции заключается в следующем:

- надзор за работой оборудования путем производства осмотров;

- своевременное выявление дефектов и неполадок оборудования;

- своевременное проведение ремонтов и профилактических испытаний оборудования;

            - ведение оперативно - технической документации.

1.5. Инструкция по эксплуатации рассчитана на обслуживающий персонал (ремонтный и оперативно ремонтный), прошедший обучение и обладающий знаниями, изложенными в нормативно-технической и заводской документации на масляные выключатели МКП – 110 кВ и У - 110 кВ.

1.6. Все работы выполняются при строгом соблюдении "МПОТ" в части приближения к токоведущим частям, находящихся под напряжением (таб.1.1.МПОТ).



2. Назначение



2.1.     Выключатели высоковольтные предназначены для включения и отключения электрических цепей высокого напряжения под нагрузкой, а также для отключения токов короткого замыкания. Выключатели должны обладать достаточной отключающей способностью, возможно меньшим временем действия, высокой надежностью работы. Они должны быть взрыво- и пожаробезопасны.

2.2.     По роду гасящей среды выключатели разделяются на: масляные, воздушные, элегазовые, вакуумные.

2.3.     Масляные выключатели делятся на выключатели с большим объемом масла (баковые) и выключатели с малым объемом масла (маломасляные).



Эксплуатация баковых выключателей 110 кВ



Технические данные

№п/п

Параметр

У-110

МКП-1

1

Номинальное напряжение , кВ

110

110

2

Наибольшее рабочее напряжение. кВ

126

126

3

Номинальный ток, А

2000


4

Номинальный ток отключения, кА

40

18,4

5

Мощность отключения, мВА

-

3500

6

Коммутационная способность

17

10

7

Вес масла, кг

8000

8000

8

Электрическая прочность масла, кВ

Не менее35

Не менее35



3.Устройство и принцип действия выключателя



3.1.     Выключатель состоит из трех полюсов, соединенных в единый агрегат с помощью шпилек, труб и расположенных в них соединительных тяг.

3.2.     Полюс-бак цилиндрической или овальной формы, который установлен на фундамент или на раму. На крышке бака смонтированы проходные высоковольтные вводы, угловые коробки, механизмы газоотвода. Бак внутри изолирован электрокартоном или электротехнической фанерой, в верхней части бака установлены трансформаторы тока, к нижней части вводов крепятся дугогасительные камеры которые электрически замыкаются между собой траверсой с изолированной тягой. К днищу бака прикреплено устройство подогрева масла. В днище бака, на уровне нижней точки, вварена труба для слива конденсата. Для взятия проб масла служит устройство, состоящее из специального болта с шариком, ввернутого в штуцер маслоспускной трубы.

3.3.     Выключатели напряжением 110 кВ и выше комплектуются герметичными, негерметичными маслонаполненными вводами или вводами с твёрдой изоляцией.

3.4.     Дугогасительное устройство выключателей 110кВ и выше представляет собой дугогасящую камеру многократного разрыва с шунтом, которая работает по принципу масляного дутья от многих генерирующих промежутков. Для обеспечения дугоустойчивости на контакты напаяны пластины из дугоустойчивой металлокерамики. Применение сопротивления(шунта) обеспечивает:

          -равномерность распределения напряжения между камерами;

          -снижение скорости восстановления напряжения и уменьшения пика напряжения, появляющегося на контактах выключателя после отключения;

          -снижение перенапряжений при отключениях.

3.5.     Выключатель снабжается 6 или 12 встроенными трансформаторами тока. Магнитопровод трансформатора тока представляет собой намотанный из электротехнической стали тороид. Токоведущий стержень ввода является первичной обмоткой трансформатора тока. Вторичная обмотка намотана на магнитопровод и имеет несколько отпаек для получения различных коэффициентов трансформации.

3.6.     Нагревательное устройство предназначено для подогрева масла при длительном (более суток) понижении температуры до -20С и ниже. Это необходимо для того, чтобы обеспечить необходимую вязкость масла. При низких температурах вязкость масла увеличивается (масло густеет), при этом ухудшается работа дугогасительных устройств и скоростные характеристики выключателя. Обогрев привода предназначен для разогрева смазки в условиях низких температур, обогрев привода включается при достижении температуры окружающего воздуха 0 град.



4.Техническое обслуживание



4.1.     Техническое обслуживание выключателя заключается в следующем:

- осмотры периодические и внеочередные;

- текущие ремонты;

- капитальные ремонты;

- периодические проверки качества масла.

4.2.     Наружные осмотры выключателей производятся: в электроустановках с постоянным обслуживающим персоналом - 1 раз в сутки; в электроустановках обслуживаемых ОВБ - 1 раз в 10 дней.

4.3.     Внеочередные осмотры производятся после отключения коротких замыканий.

4.4.     При проведении осмотра проверяется:

- уровень масла и отсутствие течей масла;

- осмотр вводов согласно «Инструкции по эксплуатации вводов»;

- состояние фарфоровой изоляции: чистота поверхности, отсутствие видимых дефектов, трещин, сколов, подтеков;

- отсутствие следов выброса масла;

- отсутствие треска, шумов внутри бака, на вводах, отсутствие короны, разрядов;

- отсутствие нагрева контактных соединений на вводах;

- отсутствие оплавлений на ошиновке, колпаках и фланцах вводов и крышке выключателя;

- состояние механических креплений выключателя и привода;

- соответствие указателей положения масляного выключателя его действительному положению;

- состояние проводки вторичной коммутации;

- состояние заземляющей проводки;

- состояние приямка, отбортовки;

- состояние устройств подогрева (включение 1-ой ступени подогрева баков при понижении окружающей температуры до  -200С, отключение – при повышении температуры выше –150С; включение 2-ой ступени подогрева баков при понижении окружающей температуры до  -300С, отключение – при повышении температуры выше –250С; включение подогрева привода при понижении окружающей температуры до 00С, отключение – при повышении температуры.

4.5.     Результаты осмотра записываются в оперативный журнал, выявленные дефекты в обязательном порядке записываются в журнал дефектов и сообщается диспетчеру ОДО.

4.6.     Запрещается к эксплуатации выключатель с электрической прочностью масла менее 35 кВ.

4.7.     При подготовке к зимнему периоду эксплуатации, а также весной, необходимо сливать конденсат из баков и при необходимости долить сухое трансформаторное масло.

4.8.     Механический ресурс до капитального ремонта - 1000 циклов "включение - пауза - отключение"

4.9.     Коммутационная износостойкость при номинальных токах отключения:

- У-110      17

- МКП-110    10

4.10.   После выполнения этого количества операций выключатель выводится в

ремонт со сливом масла и ремонтом дугогасящего устройства.

4.11.   Отключение выключателя с последующим неуспешным АПВ считается как отключение 3-х К.З.

4.12.   Отбор проб масла производится согласно графика после капитальных и внеплановых ремонтов, а также в случае выполнения выключателем предельно допустимого числа коммутаций токов коротких замыканий.



5. Мер безопасности



5.1.     При проведении осмотров необходимо строго соблюдать правила техники безопасности в части приближения к токоведущим частям, находящимся под напряжением.

5.2.     При вскрытии баков, после отключения токов короткого замыкания, необходимо соблюдать особую осторожность ввиду возможного наличия взрывоопасной смеси газов.

5.3.     Вскрытие баков производится после слива масла не ранее, чем через 6 часов после отключения выключателя для того, чтобы обеспечить выход взрывоопасных газов через газоотвод.

5.4.     Работа в баках разрешается после вентиляции внутренней полости в течении 2 часов.

5.5.     Работа в баке выключателя допускается только при отключенном положении выключателя и фиксации механизма отключения в приводе стопорным болтом.

5.6.     При работах на маслонаполненных вводах и верхних люках выключателей необходимо применять предохранительные устройства(предохранительные пояса, страховочные верёвки и т.п.).

5.7.     Отключенное положение определяется по положению тяг, вала привода и механическим указателем положения выключателя.

yelectrika.ru

Масляные выключатели У-110

Комплектация и запчасти к масляному выключателю У-110-2000-50У1

Наименование Обозначение Примечание
Механизм отключения 6СЯ.716.026.
Болт 5БП.746.007.
Болт изоляционный 5БП.851.060.
Болт изоляционный 5БП.851.050.
Болт конусный 8БП.925.111.
Буфер 5СЯ.287.039
Гайка 8СЯ.945.110.
Держатель 5БП. 100.038.
Держатель 8БП.100.107
Диск внутрикамерный 8БП. 197.020.
Дугогасит. камера без шунта 5БП.740.113
Дугогасит.камера с шунтом 5БП.740.113
Кольцо 030-038-46-22 ГОСТ9833-73
Контакт 5БП.551.645.
Контакт 5БП.551.646.
Контакт 5БП.551.418.
Контакт 5БП.551.430.
Контакт(ламель) 8БП.551.356
Контакт(ламель) 8БП.551.353
Контакт(свеча) 8БП.551.282.
Корпус 5БП.004.015
Маслоуказатель 6БП.349.008
Нагреватель на 220V ТЭН-200А 13/1.25 6СЯ.319.027
Ось 8БП.205.957
Прокладка лаза 8БП.156.411
Прокладка лаза 8БП.371.127
Кольцо 8БП.370.047
Кольцо 8БП.370.048
Прокладка 8БП. 155.022
Решетка 5СЯ.336.099.
Связь гибкая 8БП.505.206
Стержень 5БП.540.492-01
Траверса 8БП.125.163.
Трубка стеклянная 8БП.771.213-01
Устройство направляющее 5БП.260.049
Шпилька М27 8СЯ.937.423.02.
Штанга 5ТЯ.743.043-01
Штанга 5БП.743.062-03
Шунт 5БП.583.017
Привод ШПЭ-46
Катушка включ. 220в 5СЯ.520.277-06 стар.5БП.522.428-01
Катушка отключ.220в 5СЯ.520.178
Катушка отключ. 110в 5СЯ.520.178-01
5СЯ.520.302-07

Комплектация и запчасти к масляному выключателю У-110-2000-40

Наименование Обозначение Примечание
Механизм отключения ШПЭ-44 6БП.716.025.
Механизм отключения ШПЭ-46 6СЯ.716.026.
Буфер 5СЯ.287.039
Болт конусный 8БП.925.111
Болт 5БП.851.049
Болт 5БП.851.050
Держатель 8БП.100.106
Диск внутрикамерный 8БП. 192.981
Дугогасительная камера без шунта 5БП.740.100
Дугогасительная камера с шунтом 5БП.740.100
Контакт 5ТП.551.333.
Контакт 5БП.551.818-01
Контакт 5БП.551.344.
Контакт 5БП.551.818
Контакт 8СЯ.551.078.
Контакт 5БП.551.345.
Контакт( свеча) 8БП.551.120
Кольцо 8БП.370.047
Кольцо 8БП.З 70.048
Кольцо 030x038-46-2-2
Маслоуказатель 6БП.349.008
Нагреватель на 220V ТЭН-240Б13/1.6 6СЯ.319.022
Прокладка 8БП.155.022
Прокладка 8БП.371.127
Решетка 5СЯ.336.010.
Стержень 5БП.540.492-02
Траверса 8БП.125.089
Трубка стеклянная 8БП.771.213-01
Устройство направляющее 5БП.260.091
Штанга 5ТЯ.743.043
Штанга 5БП.743.062-02
Шунт 5БП.583.017
Шпилька 8БП.937.423
Привод ШПЭ-46, ШПЭ-441У
Катушка включ. 11077-03
Катушка включ. 220в 5СЯ.520.277-04 стар.5БП.520.230.9
Катушка отключ.220в 5СЯ.520.302-06 стар.5СЯ.522.056-01
стар.5БП.520.233.02
стар.5БП.520.231
5СЯ.520.178
Катушка отключ. 11 Ов 5СЯ.520.178-01
5СЯ.520.302-07
Катушка откл. 5СЯ.520 302 1500
Катушка вкл. 5БП.522.301.02 5060

Рекомендуем вам посмотреть наши разделы:

elcomural.ru

выключатель у 110 видео Видео

...

5 лет назад

Техническое описание выключателя У-110 с приводом ШПЭ.

...

2 лет назад

Масляный выключатель 110кВ, его устройство. ---------------------------------------------------------------------------------- Группа электрик...

...

2 лет назад

Устройство масляного выключателя У 110кВ, вид изнутри.

...

2 лет назад

Масляный выключатель У-110кВ, фотослайды.

...

4 лет назад

Группа Вконтакте: http://vk.com/electrosnabzh Помощь каналу (WebMoney): Z167180104465.

...

2 лет назад

ОРУ 110кВ, ВМ 110кВ, масляные выключатели, тип У-110кВ.

...

6 лет назад

Выключатели серии ВМТ-110 предназначены для коммутации электрических цепей при нормальных и аварийных режи...

...

2 лет назад

Устройство масляного выключателя У 110кВ, трансформаторы тока.

...

2 лет назад

Дугогасительные камеры масляного выключателя У 110кВ.

...

2 лет назад

Выключатель высоковольтный трехполюсный.

...

6 лет назад

Выключатели серии ВМТ-110 предназначены для коммутации электрических цепей при нормальных и аварийных режи...

...

2 лет назад

Механический указатель привода масляного выключателя У 110кВ.

...

2 лет назад

Разборка выключателя, ужасное состояние. Определение причин выходи из строя. Энергетика.

...

2 лет назад

Осмотр высоковольтного элегазового бакового выключателя В-110 2Т, тип ВЭБ-110 II-40/2500 УХЛ 1Осмотр высоковольтног...

...

2 лет назад

Вакуумные выключатели. Учебный фильм для энергетиков. 10 кВ, 35 кВ, 110 кВ, 220 кВ.

...

2 лет назад

Группа Вконтакте: http://vk.com/electrosnabzh Помощь каналу (WebMoney): Z167180104465.

...

2 лет назад

Устройство и и принцип действия выключателя ВМТ 110Б, инструкция.

...

5 лет назад

Эксплуатация выключателя серии ВМТ, ознакомительное видео.

kinel2.ru

Выключатель У-110, 220 — ДСА Урал

1Стержень5БП.540.492-02У-110-40
2Контакт5БП.551.818У-110-40
3Контакт5БП.551.818-01У-110-40
4Штанга5БП. 743.062-02У-110-40
5Болт5БП.746.005У-220-2000-40У1
6Болт5БП.851.049У-110-40
7Болт5БП.851.050У-110-40
8Гайка8БП.748.003У-110-40
9Устройство гасительное5СЯ.336.010У-110-40
10Болт конусный8БП.925.111У-110-40
11Контакт5БП.551.333У-110-40
12Контакт5БП.551.335У-110-40
13Контакт5БП.551.344У-110-40
14Нагреватель ТЭН 240Б 13/1,6 Ц2206СЯ. 319.022У-110-40
15Прокладка8БП. 155.022У-110-40
16Кольцо8БП.370.047У-110-40
17Кольцо8БП.370.048У-110-40
18Прокладка лаза8БП.371.127У-110-40
19Трубка8БП.771.213-01У-110-40
20Кольцо 030х038-46-2-2ГОСТ 9833-73У-110-40
21Направляющее устройство5БП.260.091У-110-40
22Штанга5СЯ.743.043У-110-40
23Траверза8БП. 125.089У-110-40
24Контакт ( свеча)8БП.551.120У-110-40
25Камера дугогасительная5БП.740.100У-110-40
26Шунт5БП.583.017У-110-40
27Буфер5СЯ.287.039У-110-40
28Решетка дугогасительная5БП.336.099У-110-50
29Стержень5БП.540.492-01У-110-50
30Связь гибкая8БП.505.206У-110-2000-50 У-220-2000-40У1
31Контакт левый5БП.551.645У-110-50
32Контакт правый5БП.551.646У-110-50
33Штанга5БП.743.062-03У-110-50
34Болт5БП.851.060У-110-50
35Шпилька8БП.837.423-02У-110-50
36Болт конусный8БП.925.111У-110-50
37Гайка8СЯ.945.110У-110-50
38Держатель5.БП.100.038У-110-50
39Контакт промежуточный5БП.551.418У-110-50
40Контакты5БП.551.430У-110-50
41Нагреватель ТЭН 200А 13/1,25 Ц2206СЯ.319.027У-110-50
42Трубка8БП.771.213-01У-110-50
43Направляющее устройство5БП.260.049У-110-50
44Контакт8БП.551.282У-110-50
45Штанга5СЯ.743.043.-01У-110-50
46Траверса8БП.125.163У-110-50
47Камера дугогасительная5БП.740.113У-110-50
48Шунт5БП.583.017У-110-50
49Буфер5СЯ.287.039У-110-50
50Контакт5БП.551.887У-220-25
51Гибкая связь5БП.505.081У-220-25
52Штанга камеры (без перемычек)5БП.234.151У-220-25
53Контакт верхний5БП.551.255У-220-25
54Контакт нижний5БП.551.228У-220-25
55Контакт промежуточный5БП.551.890 .У-220-25
56Перемычка5БП.585.048У-220-25
57Болт М 125БП.851.049У-220-25
58Болт М 125БП.851.050У-220-25
59Болт М 105БП.851.051У-220-25
60Накладка5СЯ.135.047У-220-25
61Втулка8БП.210.975.У-220-25
62Втулка8.БП.210.975-01У-220-25
63Втулка8БП.212.136У-220-25
64Втулка8БП.212.136-01У-220-25
65Вкладыш8БП.263.143У-220-25
66Втулка8БП.724.128У-220-25
67Шпилька8БП.747.004У-220-25
68Гайка8БП.945.110У-220-25
69Нагреватель6СЯ.319.021У-220-25
70Прокладка лаза8БП.156.411У-220-25 ; У-220-40; У-110-50
71Трубка8БП.771.213-02У-220-25
72Штанга5БП.234.246У-220-25
73Устройство направляющее5БП.260.079У-220-25
74Контакты подвижные5БП.551.889У-220-25
75Шунт5БП.583.024У-220-25
76Буфер5СЯ.287.039У-220-25
77Камера5БП.740.176У-220-25
78Решетка дугогасительная5БП.336.098У-220-40
79Стержень5БП.540.492У-220-40
80Контакт левый5БП.551.645У-220-40
81Контакт правый5БП.551.646У-220-40
82Штанга5БП.743.062У-220-40
83Штанга5БП.743.062-01У-220-40
84Болт5БП.851.061У-220-40
85Болт5БП.851.062У-220-40
86Шпилька8БП.747.005У-220-40
87Болт конусный8БП.925.111У-220-40
88Гайка8СЯ.945.11ОУ-220-40
89Контактодержатель5БП.104.105У-220-40
90Контакт промежуточный5БП.551.596У-220-40
91Нагреватель ТЭН240А13/1.6 112206СЯ.319.021У-220-40
92Трубка8БП.771.213-02У-220-40
93Траверза5БП.125.329У-220-40
94Направляющая5БП.260.081У-220-40
95Шунт5БП.583.018У-220-40
96Буфер5СЯ.287.039У-220-40

dsa-ural.ru

Выключатель высокого напряжения типа У-110-2000-50 У1 / Публикации / Energoboard.ru

Разместить публикацию Мои публикации Написать
28 июля 2011 в 11:00

Назначение

Выключатель высокого напряжения типа У-110-2000-50 У1 предназначен для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливается в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.

Выключатели рассчитаны для внутренних поставок.

Выключатель управляется электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжен встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Структура условного обозначения У-110-Х-2000-50 У1:

  • У - серия;
  • 110 - номинальное напряжение, кВ;
  • Х - категория по длине пути утечки внешней изоляции ( А и Б ) по ГОСТ 9920-75;
  • 2000 - номинальный ток, А;
  • 50 - номинальный ток отключения, кА;
  • У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Условия эксплуатации

  • Высота над уровнем моря не более 1000 м.
  • Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, нарушающих нормальную работу выключателя.
  • Эффективное значение температуры воздуха, окружающего выключатель, 35С по ГОСТ 8024-84.

Выключатель соответствует требованиям ТУ 16-520.227-80.

Требования техники безопасности по ГОСТ 12.2.007.3-75.

31 января в 16:16 22

28 января в 11:28 31

28 января в 10:20 26

22 января в 22:49 64

22 января в 21:34 56

18 января в 01:44 100

17 января в 15:43 68

16 января в 22:50 79

16 января в 01:49 66

16 января в 01:26 97

12 июля 2011 в 08:56 9188

14 ноября 2012 в 10:00 6546

21 июля 2011 в 10:00 4611

29 февраля 2012 в 10:00 4516

27 февраля 2013 в 10:00 4286

28 ноября 2011 в 10:00 4023

24 мая 2017 в 10:00 3692

16 августа 2012 в 16:00 3425

17 августа 2012 в 10:00 2939

31 января 2012 в 10:00 2662

energoboard.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
