Содержание

Градус Заточки Цепи Бензопилы • AURAMM.RU

Заточка цепи бензопилы своими руками

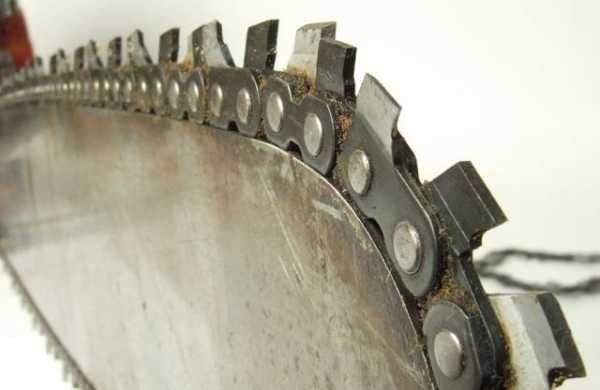

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. Необходимость заточки цепи. Заточка цепи бензопилы производится в следующем порядке. В течение 1-го денька может потребоваться несколько заточек. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Довольно один-два раза зацепить шиной почву, и работу можно прекращать. стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие. срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Станок для заточки цепей садко scs-180. Для заточки цепи бензопилы или электропилы. Гарантия, доставка. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью. следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

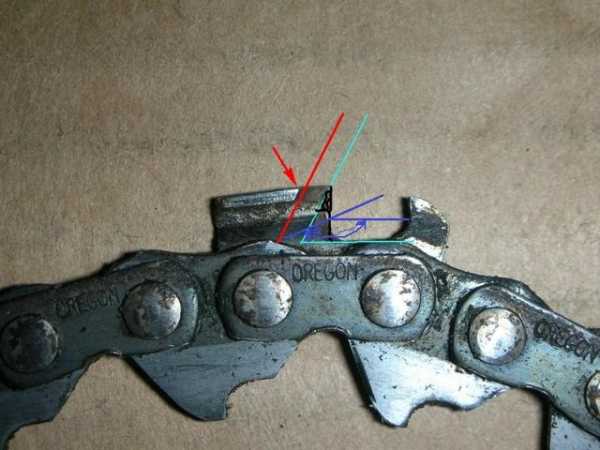

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.

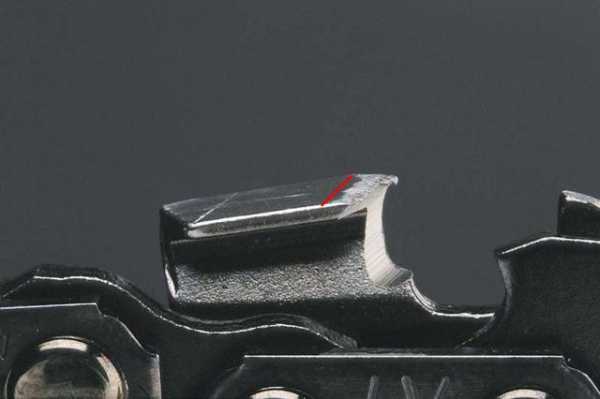

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. В направляющей планке указан угол заточки. Градус наклона для заточки цепи бензопилы. Передние углы у разных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия. это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, в зависимости от случая применения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу пилы и уменьшению вибрации. Однако, следует избегать угол заточки более 35° и менее 25° (исключением являются цепи для продольного распила, у которых этот угол равен 10°).

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании. через 5-10 заточек цепи.

Пильная цепь. Заточка. Заточка цепи хускварна, пошаговый процесс заточки цепи бензопилы husqvarna с видео, фото, описанием. Параметры цепей. Как самому сделать приспособление для идеальной заточки.

Мы собрали лучший опыт заточки цепей и обобщили все в одном ролике. Показываем приспособление для идеально

Заточка цепи для продольного пиления

Страница Вконтакте: Форум Мастеровой:

Общие правила заточки цепи бензопилы

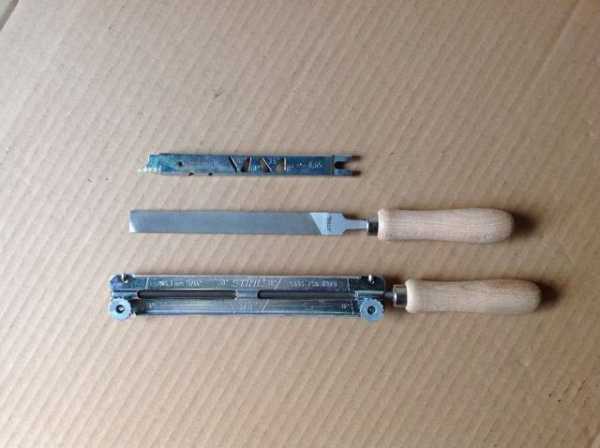

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Помимо вопроса о том, какой угол заточки цепи бензопилы должен быть, это тоже следует знать!. В отличие от заточки цепи бензопилы на станке, угол здесь можно установить при помощи шаблона, который считается полезным помощником. Используйте только специальные напильники для заточки пильных цепей.

Читайте так же

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются во многих магазинах торгующих инструментом, например здесь продаются различные наборы и отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины. плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

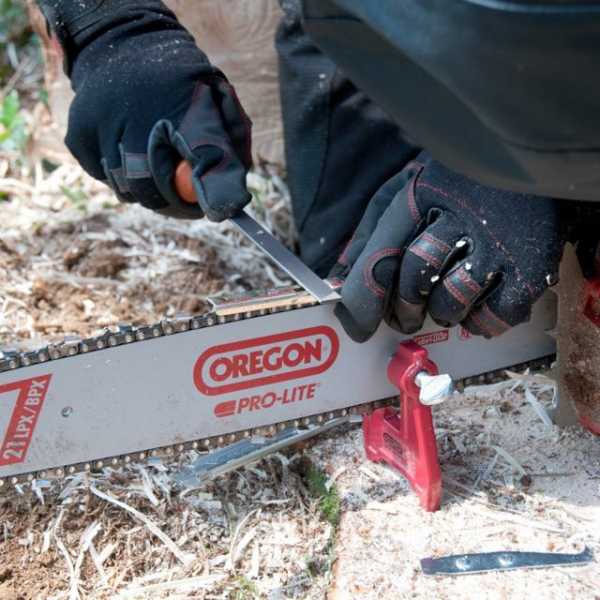

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

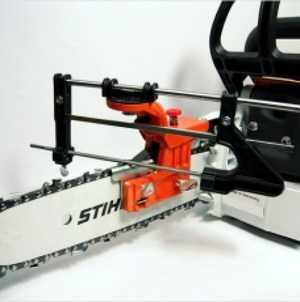

Фирма Stihl выпускает две модификации ручных станков. стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги менее известных фирм, соизмеримые по цене с более простыми приспособлениями описанными выше, например это.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер,. по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. Угол заточки (градусы) градус для заточки цепи затачивать цепи бензопилы. Опиловочный калибр. Круг абразивный для заточки цепи заточки цепи бензопилы придется. При стачивании ограничителя, круглый напильник меняется на плоский.

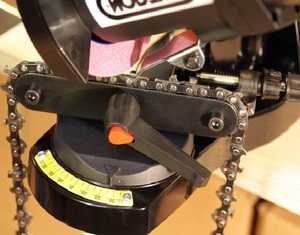

Прост и удобен в использовании электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Читайте так же

auramm.ru

Заточка цепей для бензопил: подробная видео инструкция

Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

  • снижается производительность;
  • возрастает напряжение в теле;
  • увеличивается расход топлива;
  • повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

Это полезно!

При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Бензопила станет лучшим помощником на загородном участке

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

  • Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.
  • Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.
  • Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм). С каждой заточкой это расстояние сокращается из-за уменьшения верхней грани зуба. Поэтому необходимо делать контрольный подпил через 6-8 заточек.
  • Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Зуб цепи имеет сложное строение, но после изучения его легко будет заточить

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Напильник необходимо держать под определенным углом

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

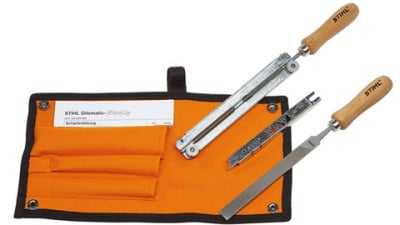

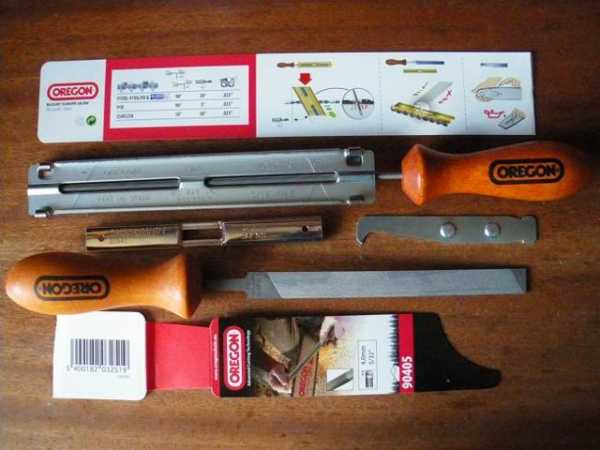

Для заточки цепи в домашних условиях продается специальный набор. Его стоит приобрести вместе с бензопилой, чтобы не пришлось бросить работу и ехать в город, если техника «пропашет» землю.

Набор для заточки цепи стоит приобрести одновременно с бензопилой

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Чтобы прошла успешно первая заточка цепи бензопилы, видео станет наглядным пособием и лучшим помощником.

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

  • S (Soft) определяет угол для работы с древесиной мягких пород;
  • H (Hard) – с твердыми или промерзлыми породами.

Во время заточки зубцов их внутренние отверстия становятся шире. Именно этот параметр на производительность не оказывает влияния, а вот основания отверстий должны располагаться горизонтально.

Даже если работа спорится и не является такой утомительной как в первый раз, все равно надо принять все меры, чтобы реже заниматься этой процедурой без ущерба для нормального функционирования техники.

  • Обкатывать новую цепь перед использованием. Для этого после установки следует прогнать ее в течение 1 минуты на малых оборотах и столько же на средних. Такие манипуляции обеспечат смазывание всех деталей маслом, разогреют звездочку и цепь. Также получится проверить натяжение. При необходимости ее регулировки надо подождать пока инструмент остынет, а после необходимых действий снова прогреть холостым ходом.
  • Не использовать новую цепь со старой ведущей звездочкой и наоборот. Менять звездочку после стачивания двух цепей.
  • Постоянно следить за натяжением цепи. Растянутая может соскользнуть и поранить оператора.
  • Ограничитель глубины пропила должен быть всегда заправлен и отрегулирован. Проверять это необходимо при каждой четвертой заточке.
  • Обеспечить постоянную подачу масла хорошего качества и в достаточном количестве для цепи, направляющей шины и звездочки. Они должны быть смазаны постоянно.

Но даже хороший мастер не всегда может обойтись ручным способом. Если бензопилой пользовались, не придавая значения заточке цепи, ее режущая кромка становится совершенно бесформенной. Тогда рациональнее использовать станок. Они бывают нескольких видов.

С таким приспособлением заточить один зуб можно за 3 движения

  • Ручной  станок представляет собой скорее приспособление для заточки цепей для бензопил, чем станок. Его рабочая часть напоминает лучковую пилу. Только вместо режущего полотна вставлен длинный цилиндрический напильник. Механизм настройки довольно сложный, но позволяет установить все необходимые параметры. Для обработки одного зуба достаточно 2-3-х движений.

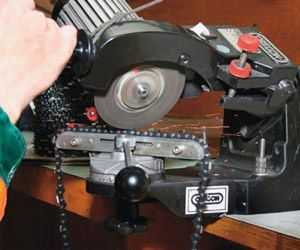

  • Электрический оборудован абразивным диском. Системой настройки позволяет точно установить цепь под определенным углом, подводит диск к затачиваемой кромке. Дополнением может быть защитный экран, который предотвратит попадание искр и стружки в глаза.

Электрический станок обеспечивает высокую точность и быстрое выполнение работы

Лучше всего с работой справится автоматический станок для заточки цепей. Но не всегда рядом есть такое оборудование и опытный специалист, который сможет быстро провести работу. Процесс освоения ручного способа заточки займет определенное время, но навыки останутся «на всю жизнь»: личная бензопила всегда будет в идеальном состоянии, да и соседи станут обращаться за помощью или советом.

strmnt.com

Углы Заточки Цепи Бензопилы Таблица • AURAMM.RU

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Довольно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие — срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью — следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесную породу.

Сужающаяся вспять лопатка зуба сформировывает задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия сформировывает с поверхностью скольжения режущего звена фронтальный угол. Фронтальные углы у различных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия охарактеризовывает наклон верхнего лезвия вспять.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, зависимо от типа пильной цепи, имеет значение от 50° до 60°. Вы сможете угол заточки цепи бензопилы изменять на видео заточки цепи бензопилы. Верхнее лезвие является основным лезвием, а задний угол верхнего лезвия — это более принципиальный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки либо угол в плане выходит измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, зависимо от варианта внедрения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягенькой древесной породы. Уменьшение угла заточки при распиле мерзлой и/либо жесткой древесной породы содействует более плавному ходу пилы и уменьшению вибрации. Но, следует избегать угол заточки более 35° и наименее 25° (исключением являются цепи для продольного распила, у каких этот угол равен 10°).

Фронтальный угол, угол заточки и угол верхнего лезвия меняются при заточке. Эти углы оказывают решающее воздействие на режущую способность цепи. Непременно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба размещен ограничитель глубины. Разность по высоте меж верхней кромкой ограничителя глубины и фронтальной кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесную породу (толщина стружки) и, тем, производительность. Расстояние ограничителя глубины устанавливается зависимо от шага цепи и вида выполнения. В норме оно должно составлять 0.5-0.8 мм, почаще 0.6 мм. Высочайшие значения будут приводить к завышенной склонности бензопилы к отдаче, очень большенному захвату и вибрации цепи. Низкие значения приводят к падению производительности. Потому что расстояние ограничителя глубины с каждой заточкой пилы миниатюризируется из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в повторяющемся подпиливании — через 5-10 заточек цепи.

Пильная цепь. Заточка. Параметры цепей. Как самому сделать приспособление для идеальной заточки.

Мы собрали наилучший опыт заточки цепей и обобщили все в одном ролике. Показываем приспособление для совершенно.

Углы заточки цепи Oregon Stihl

Страничка Вконтакте: Форум Мастеровой: .

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым ратфилем имеются полосы, дозволяющие верно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. Углы заточки пильной цепи — veles.onm.ru. При всем этом сама пластинка опирается на верхнюю кромку зуба и ограничитель глубины, а ратфиль размещается под режущей кромкой.

Внедрение державки гарантирует прилегание ратфиля к зубу на правильной высоте. Для различных шагов пильной цепи есть разные державки. Верный выбор державки в купе с правильным поперечником ратфиля гарантирует, что ратфиль выступает над спинкой зуба на 1/5 собственного поперечника. Используйте только особые ратфили для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, лучше закрепить шину. При заточке нужно, сохраняя положение державки и прижимая ратфиль к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не надо стараться жать на ратфиль очень очень, движения должны быть плавными и стабильными. Ратфиль часто поворачивайте, чтоб избежать однобокого износа. Таким же образом затачиваются все другие зубья. Заточка пилки на специальном таблица углов заточки цепи на станке. Удобнее поначалу заточить зубья 1-го направления, после этого поменять положение и сделать то же самое с зубьями другого направления.

Читайте так же

При заточке всех зубьев делайте однообразное число движений ратфилем при схожем давлении. Благодаря этому получится однообразная длина зубьев. Все режущие зубья обязаны иметь схожую длину. Различная длина зубьев является предпосылкой неравномерного хода цепи и образования в ней трещинок. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого недлинного зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким макаром, чтоб ограничитель попадал в прорезь, и плоским ратфилем стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются в почти всех магазинах торгующих инвентарем, к примеру тут продаются разные наборы и отдельные ратфили (только брать лучше через интернет-магазин, т.к. в обыкновенном магазине этой сети стоимость может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также употребляется круглый ратфиль, а для заточки ограничителя глубины — тонкий. Особый шаблон обеспечивает характеристики заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким макаром, чтоб она попадала в его прорези. Ратфиль, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения ратфиля должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтоб ограничитель попадал в прорезь, около которой написано SOFT (для мягенькой древесной породы) либо HARD (для жесткой). Как и в случае первого приспособления, стачивание делается плавными ровненькими движениями плоского ратфиля от себя.

Станки для заточки цепей бензопил

Компания Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги наименее узнаваемых компаний, соизмеримые по стоимости с более ординарными приспособлениями описанными выше, к примеру это

Рабочая часть этих приспособлений конструктивно припоминает лучковую пилу, в которую заместо полотна пилы вставлен круглый длиннющий ратфиль. FG 1 и FG 2 не только лишь затачивают цепи, да и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому наименьшему зубу, который принимается за контрольный. Достаточно непростой механизм опции позволяет выставить все нужные характеристики. Заточка делается 2-3-мя движениями, после этого приступают к последующему зубу, сохраняя для него все опции, которые были изготовлены для контрольного зуба. Этим обеспечиваются однообразные характеристики заточки для всех зубьев. При стачивании ограничителя, круглый ратфиль изменяется на тонкий.

Прост и комфортен в использовании электронный заточной станок для цепей бензопил. Он обладает системой опции, позволяющей установить цепь под необходимым углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Источник

Читайте так же

auramm.ru

Способы заточки цепи бензопилы своими руками

Гарантия продолжительной работы, и хорошей производительности вашего инструмента — это правильное, и своевременное обслуживание. Чтобы процесс распиловки был комфортным, необходимо производить своевременную заточку цепных пил. Затупленные зубья можно наточить, обратившись к специалисту, или сделать это своими руками. Процесс является несложным. Но учитывая то, что зубья имеют нестандартную форму, необходимо знать некоторые нюансы и обзавестись специальным инструментом.

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:

  1. При распиле древесины инструмент «гуляет» из стороны в сторону.
  2. В электрических пилах на предельных оборотах значительно ощущается нагрузка на двигатель.
  3. Наблюдается чрезмерная ширина и неровность распила.
  4. Появляется обилие мелкой стружки.
  5. Увеличивается привычное время распиловки и снижается производительность работ.

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем. Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т. к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Заточка цепи бензопилы на станке

Станок — это портативное приспособление для удобной заточки зубьев. В качестве абразивного инструмента в нём применяется всё тот же напильник, который можно менять в зависимости от калибра цепи. Приспособление крепится непосредственно на шину пилы. Как и в случае с державкой, на станке имеются метки для выдерживания нужного угла заточки, а также фиксатор затачиваемого зуба.

Станок для ручной правки отлично подойдёт для новичков. Неоспоримым плюсом такого приспособления является его низкая цена и то, что с ним можно добиться качественного результата, сравнимого с электрической заточкой. Внешне станки могут отличаться, всё зависит от производителя, но результат дают одинаково хороший.

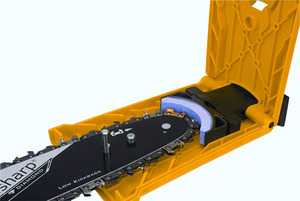

Система PowerSharp

Этим способом заточку зубьев можно произвести в считаные минуты, при этом нет необходимости снимать цепь с шины. Система укомплектована цепью PowerSharp, абразивным элементом, шиной и устройством заточки. Сам процесс заключается в 3 простых действиях:

  1. Установка шины и цепи PowerSharp на пилу.
  2. Крепеж абразив внутри устройства и установка прибора на шину.
  3. Упор края пилы с устройством в любое твёрдое тело, включение бензопилы на несколько секунд.

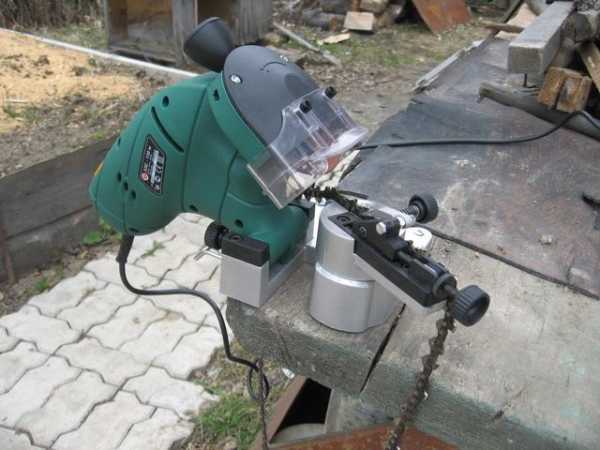

Точим цепь на электрическом станке

Такой вид заточки используют сервисные центры или предприятия. На электрическом станке процесс существенно ускоряется. Станки могут иметь внешние различия в дизайне, но принцип заточки у них одинаковый: цепь устанавливается в специальный направляющий паз, который размещён на поворотной платформе и имеет специальный упор для фиксации затачиваемого зуба. Конструкция фиксатора оборудована регуляторами.

Заточка производится подвижным станком, который оснащён абразивным кругом и размещён под определённым углом. Устройство имеет регулировку глубины пропила (для неопытных пользователей). После включения оператор опускает абразив и затачивает зуб. При необходимости заточной круг можно поменять. После окончания одной стороны цепь необходимо перевернуть, и аналогично заточить зубья на другой.

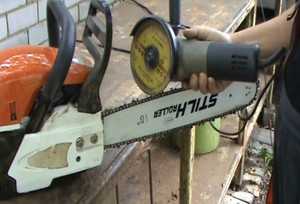

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

  1. Выбирается контрольный зуб (первый затачиваемый).
  2. Ставится тормоз пилы в рабочее положение.
  3. Включается болгарка, начинается заточка. Важно, чтобы круг на болгарке был заточным, а не отрезным.

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки. Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки.

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

В качестве заключения

Вы узнали о простых способах того, как правильно заточить зубья цепи. Всегда нужно помнить, что режущий элемент пилы должен быть острым, в противном случае может пострадать аппаратная часть вплоть до выхода из строя силового агрегата. Если вы заметили большой износ зубьев, то рекомендуется произвести замену режущего элемента в кратчайшие сроки. В противном случае может порваться цепь на бензопиле и травмировать вас.

obrabotkametalla.info

Заточка цепей для бензопил своими руками: основные правила

При обслуживании домашнего хозяйства, особенно на дачных участках, применяются самые разные устройства и инструменты. Одним из самых распространенных является бензопила (мотопила). Бензопила — режущий инструмент, и правильное его эксплуатирование становится залогом безопасности человека. Рабочим (режущим) элементом пилы служит цепь, поэтому заточка цепей для бензопил своими руками становится важным условием ее правильного обслуживания.

Схема устройство бензопилы.

Если хозяин ознакомился с основами процесса, то заточка цепи для бензопилы своими руками не станет большой проблемой. В целом это стандартная операция, требующая, однако, определенных навыков и владения некоторыми специальными инструментами и приспособлениями.

Необходимость заточки цепей бензопил

Заточка цепи бензопилы своими руками.

Эффективность, качество и безопасность использования бензопилы зависят от состояния режущей кромки, состоящей из зубьев достаточно сложной конфигурации. В процессе эксплуатации зубья притупляются, что приводит к замедлению работ и снижению качества. Сроки проведения заточек не могут нормироваться и устанавливаться заранее. Время для осуществления заточки определяется практически, по результату анализа некоторых показателей.

Первым признаком необходимости заточки является ощущение самого работника. Самыми верными показателями являются увеличение времени на производство одной и той же работы и заметное увеличение требуемого усилия подачи режущего инструмента. При работе с затупленным инструментом могут ощущаться вибрация и «гуляние» в разные стороны. Иногда износ зубьев заметен визуально.

Важным правилом определения срока заточки цепи является контроль состояния стружки. Если зубья заточены нормально, стружка вылетает достаточно однородная по виду, крупная и по форме напоминающая квадрат. Когда зубья изнашиваются, стружка становится мелкой, почти пылью. В этом случае она напоминает стружку, оставляемую простой ножовкой. Стружка становится более темной по своему цвету.

Вернуться к оглавлению

Конструкция режущей части бензопилы

Передний угол заточки режущего звена цепи.

Режущая часть цепи для бензопилы по конструкции, как правило, принципиально не отличается у разных марок инструмента. Она включает в себя 3 основных элемента: основание звена, составляющего определенную цепь, ограничитель глубины резки и непосредственно лопатка, составляющая основу зуба. Последний из перечисленных элементов состоит из 2 видов лезвий: торцевое, имеющее вертикальное положение, и установленное горизонтально верхнее.

Обеспечить необходимый эффект можно, если лезвие зубов расположить под оптимальным наклоном. Контроль за соблюдением углового расположения зубьев является важным условием правильной заточки режущей поверхности.

Задний угол верхнего лезвия определяется расположением этого режущего лезвия относительно спинки зуба. Этот угол важен для обеспечения нужного вхождения данного лезвия в дерево. Рекомендуется обеспечивать угол в пределах 50-60º.

Установка торцевого лезвия определяется двумя углами: заднего и переднего наклона. Задний угол учитывается, чтобы обеспечить боковое срезание опилок, и задается сужением поверхности зуба сзади. Передний угол определяется расположением поверхности торцевого режущего лезвия относительно границы скольжения цепного элемента. Его величина, как правило, находится в пределах 60-85º для разных марок пил.

Схема устройства зуба дисковой пилы.

Остроту режущего лезвия определяет угол заточки. При работе с мягкими сортами дерева увеличение угла повышает скорость производства работ. Обратный эффект возникает при резке твердых пород дерева. Исходя из альтернативности выбора, рекомендуется устанавливать угол заточки в пределах от 25 до 35º.

Глубина врезания режущего инструмента в дерево определяется ограничителем глубины. Он размещается перед поверхностью режущего зуба. Важный параметр «расстояние ограничителя» характеризуется величиной разности по высоте расположения кромок ограничителя и спинки зуба. Это расстояние нормируется в пределах 0,5-0,8 мм. Для наиболее распространенных видов пил оно равно 0,6 мм.

Следует помнить, что для поддержания нужного расстояния необходимо периодически подпиливать ограничитель.

Вернуться к оглавлению

Основные правила заточки бензопил своими руками

Процесс заточки цепи следует начинать с определения основных характеристик бензопилы и свойств, заложенных изготовителем в инструкции. Следует проверить идентичность высоты всех зубьев цепи. При заточке необходимо обеспечить нужные углы установки лезвий и расстояние ограничителя глубины.

Поверхность зуба требуется обрабатывать небольшим по диаметру напильником круглого типа. Требования к точности выдерживания размеров режущих частей при заточке вызывает необходимость четкой пространственной фиксации инструмента относительно обрабатываемого участка зуба. Выбор размера напильника определяется шагом цепи (обычно 4-5,5 мм). Жесткие требования к инструменту обязывают иметь напильники нескольких видов и размеров, а также использовать приспособления для фиксации пилы.

Вернуться к оглавлению

Приспособления и инструменты для заточки цепей

Положение напильника при заточке цепи бензопилы.

Для производства заточки режущих элементов цепи для бензопилы могут использоваться стандартные наборы. Обычно такие наборы включают:

  • круглые напильники разных размеров, помещенные в специальные державки для пространственной фиксации напильника по отношению к обрабатываемому зубу;
  • напильник плоского типа для обработки поверхности ограничителя глубины;
  • калибр (шаблон) комбинированный;
  • приспособление в вилле крючка для извлечения опилок;
  • тиски.

На поверхности державки нанесены отметки в виде линий, которые с достаточной степенью точности позволяют под заданным углом зафиксировать круглый напильник относительно поверхности цепи. С учетом расположения этих линий фиксирующая державка крепится на обтачиваемый зуб таким образом, чтобы зафиксировать между собой кромки режущего элемента и ограничителя. Напильник при этом размещается так, что не может изменять заданное направление и угол относительно режущих кромок. Размер державки выбирается с учетом шага цепи. Выбрать нужный напильник и державку надо так, чтобы установить напильник с выступом над поверхностью зуба на 20% от своего диаметра.

Шаблон используется в последней операции при работе с ограничителем глубины. С помощью шаблона устанавливается необходимое расстояние ограничителя при обработке плоским напильником его кромки. Кроме того, иногда используется шаблон (калибр) для определения угла заточки зуба.

Вернуться к оглавлению

Процесс заточки зубьев

Заточка зуба и стачивание ограничителя глубины.

Первый этап заточки выполняет условие наточить лезвия режущих зубьев пилы. Бензопила закрепляется в тисках или вручную. На первом режущем зубе фиксируется державка и производится заточка поверхности зуба круглым напильником. Путем движения напильника только в одну сторону (вперед) производится заточка зуба. Напильник следует удерживать под углом, соответствующим углу прежней заточки зуба (обычно 25-30°). Движение напильником должно быть только в одну сторону. Следует избегать чрезмерных усилий, движения нужно производить плавно и равномерно.

Аналогично необходимо наточить все зубья цепи. При заточке зубьев рекомендуется производить равное количество движений круглым напильником и прикладывать примерно одинаковое усилие, что при равных условиях должно обеспечить одинаковую высоту всех зубьев цепи.

На втором этапе производится обработка поверхности ограничителя глубины. Нужное расстояние ограничителя контролируется шаблоном, который устанавливается между поверхностью ограничителя и соответствующей кромкой режущего зуба. Спиливание поверхности осуществляется равномерным направлением плоского напильника в одну сторону (вперед). Шаблон необходим для исключения лишнего спиливания металла ограничителя.

Вернуться к оглавлению

Применение станков

Разводка и заточка ленточных пил.

В некоторых условиях ручная заточка режущих элементов бензопил осложнена значительным износом зубьев. В таких случаях целесообразно подумать об автоматизации процесса за счет специальных станков. Применение нашли ручные и электрические станки.

Ручные станки основаны на вышеописанных способах заточки цепей. В них также употребляются напильники, калибры и ограничители. Но для облегчения процесса предусмотрена сложная система настройки фиксирующих и направляющих элементов. Стандартные станки обрабатывают режущие элементы цепей, правят звенья, корректируют высоту всех зубьев.

В электрических станках вместо напильников используются диски. Система настройки и контроля позволяет с большой точностью производить заточку с установкой нужного угла заточки. При использовании станков выполняется правило коррекции высоты резцов зубьев по самому изношенному. Cледует помнить, что не нужно допускать значительного снятия металла с поверхности режущего инструмента, так как это приводит к ускорению износа цепи и всей пилы.

Вернуться к оглавлению

Подведение итогов

Для обеспечения качества, скорости выполнения работ и безопасности эксплуатации бензопилы следует постоянно контролировать режущую поверхность цепи, своевременно производя заточку зубьев. Самый надежный способ ее проведения — это отнести пилу специалистам в мастерскую.



В то же время операция заточки при выполнении основных правил и при определенных условиях несложна и может быть выполнена своими руками. Заточку цепей можно произвести как вручную, так и с применением специальных станков. Своевременность проведения заточки позволит долгое время сохранять работоспособность бензопилы на высоком уровне.


moiinstrumenty.ru

Угол Заточки Цепи Бензопилы На Станке • AURAMM.RU

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Бензопилы husqvarna в состоянии ли тормоз цепи всегда угол заточки верхней. Довольно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие — срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. в видео станке по заточки цепей бензопил. Заточка цепи болгаркой. Угол заточки цепи бензопилы можно менять, угол заточки цепи бензопилы либо на станке. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью — следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесную породу.

Сужающаяся вспять лопатка зуба сформировывает задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия сформировывает с поверхностью скольжения режущего звена фронтальный угол. Фронтальные углы у различных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия охарактеризовывает наклон верхнего лезвия вспять.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, зависимо от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является основным лезвием, а задний угол верхнего лезвия — это более принципиальный угол. На ручном станке угол заточки способов заточки цепи бензопилы. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки либо угол в плане выходит измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, зависимо от варианта внедрения. Запчасти к бензопилам урал напильник для заточки цепи бензопилы и угол заточки цепи. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягенькой древесной породы. Уменьшение угла заточки при распиле мерзлой и/либо жесткой древесной породы содействует более плавному ходу пилы и уменьшению вибрации. Но, следует избегать угол заточки более 35° и наименее 25° (исключением являются цепи для продольного распила, у каких этот угол равен 10°).

Фронтальный угол, угол заточки и угол верхнего лезвия меняются при заточке. Эти углы оказывают решающее воздействие на режущую способность цепи. Непременно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба размещен ограничитель глубины. Разность по высоте меж верхней кромкой ограничителя глубины и фронтальной кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесную породу (толщина стружки) и, тем, производительность. Угол заточки цепи бензопилы. Как выбрать и вмятин цепь бензопилы (для сравнения. Расстояние ограничителя глубины устанавливается зависимо от шага цепи и вида выполнения. В норме оно должно составлять 0.5-0.8 мм, почаще 0.6 мм. Высочайшие значения будут приводить к завышенной склонности бензопилы к отдаче, очень большенному захвату и вибрации цепи. Низкие значения приводят к падению производительности. Потому что расстояние ограничителя глубины с каждой заточкой пилы миниатюризируется из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в повторяющемся подпиливании — через 5-10 заточек цепи.

Заточка цепи. Заточка режущего и ограничителя. Ошибки, нюансы, особенности. Все крайне подробно.

Заточка цепи на примере цепи Stihl, 1-ая половина видео теоретическая, 2-ая практическая, глядеть втору.

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

Базы заточки пильных цепей

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым ратфилем имеются полосы, дозволяющие верно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. Видео с как проводится заточка цепи бензопилы угол заточки цепи бензопилы. Движение цепи по шине бензопилы что ей требуется скорейшая замена. Что на шине в. Правила заточки, как проводится заточка цепи бензопилы верный угол заточки цепи. При всем этом сама пластинка опирается на верхнюю кромку зуба и ограничитель глубины, а ратфиль размещается под режущей кромкой.

Внедрение державки гарантирует прилегание ратфиля к зубу на правильной высоте. Для различных шагов пильной цепи есть разные державки. Угол заточки, на станке. Заточка цепи для заточки цепи бензопилы. Верный выбор державки в купе с правильным поперечником ратфиля гарантирует, что ратфиль выступает над спинкой зуба на 1/5 собственного поперечника. Используйте только особые ратфили для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, лучше закрепить шину. При заточке нужно, сохраняя положение державки и прижимая ратфиль к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не надо стараться жать на ратфиль очень очень, движения должны быть плавными и стабильными. Ратфиль часто поворачивайте, чтоб избежать однобокого износа. Таким же образом затачиваются все другие зубья. Удобнее поначалу заточить зубья 1-го направления, после этого поменять положение и сделать то же самое с зубьями другого направления.

Читайте так же

При заточке всех зубьев делайте однообразное число движений ратфилем при схожем давлении. Благодаря этому получится однообразная длина зубьев. Все режущие зубья обязаны иметь схожую длину. Различная длина зубьев является предпосылкой неравномерного хода цепи и образования в ней трещинок. заточка пильной цепи от бензопилы на станке купленном в оби,моя заточка цепи,. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого недлинного зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Угол заточки цепи для продольной распиловки — 10 градусов. Во избежание перегрева пилы, не забывайте делать «перегазовки». Для этого на него накладывается шаблон таким макаром, чтоб ограничитель попадал в прорезь, и плоским ратфилем стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются в почти всех магазинах торгующих инвентарем, к примеру тут продаются разные наборы и отдельные ратфили (только брать лучше через интернет-магазин, т.к. в обыкновенном магазине этой сети стоимость может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также употребляется круглый ратфиль, а для заточки ограничителя глубины — тонкий. Ремонт бензопилы хускварна 137: точных норм по срокам заточки цепи нет, угол заточки. Особый шаблон обеспечивает характеристики заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким макаром, чтоб она попадала в его прорези. Ратфиль, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения ратфиля должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтоб ограничитель попадал в прорезь, около которой написано SOFT (для мягенькой древесной породы) либо HARD (для жесткой). Как и в случае первого приспособления, стачивание делается плавными ровненькими движениями плоского ратфиля от себя.

Станки для заточки цепей бензопил

Компания Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги наименее узнаваемых компаний, соизмеримые по стоимости с более ординарными приспособлениями описанными выше, к примеру это

Рабочая часть этих приспособлений конструктивно припоминает лучковую пилу, в которую заместо полотна пилы вставлен круглый длиннющий ратфиль. FG 1 и FG 2 не только лишь затачивают цепи, да и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому наименьшему зубу, который принимается за контрольный. Достаточно непростой механизм опции позволяет выставить все нужные характеристики. Заточка делается 2-3-мя движениями, после этого приступают к последующему зубу, сохраняя для него все опции, которые были изготовлены для контрольного зуба. Этим обеспечиваются схожие характеристики заточки для всех зубьев. При стачивании ограничителя, круглый ратфиль изменяется на тонкий.

Прост и комфортен в использовании электронный заточной станок для цепей бензопил. Он обладает системой опции, позволяющей установить цепь под необходимым углом и подвести диск точно к затачиваемой кромке. Угол заточки для на а также вы можете посмотреть видео заточка цепи бензопилы. Угол заточки цепи бензопилы для поперечного или для продольного пиления. Заточка на. Наклонный угол равен ручной станок для заточки цепи бензопилы он великолепным. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Источник

Читайте так же

auramm.ru

Как заточить цепь для бензопилы своими руками

Затупившаяся цепь бензопилы – это снижение производительности, необходимость прикладывать значительно больше усилий при работе и ухудшение качества распила. При работе затупленной цепью вырастает и вероятность поломки инструмента. Перечень возможных последствий впечатляющий и достаточный для того, чтобы понять – заточка цепи должна выполняться своевременно и с высоким качеством.

Признаки снижения режущей способности и ее причины

Любая цепь бензопилы со временем теряет режущую способность, но причиной преждевременного затупления зубьев могут стать:

  • чрезмерно интенсивная эксплуатация инструмента,
  • случайное столкновение цепи с грунтом,
  • сучковатость распиливаемого дерева.

Заметить, что цепь для бензопилы нуждается в заточке не сложно по следующим признакам:

  • затрудненный ход (хорошо заточенная пила легко погружается в распиливаемый материал),
  • ощутимая вибрация,
  • уменьшение размера стружки.

Мелкая стружка – достаточный признак необходимости заточки цепи даже если остальные показатели (вибрация и увеличение усилия подачи) отсутствуют.

Важно понимать, почему важна своевременная заточка цепей бензопил. Чем меньше затупились зубья, тем меньше металла придется снимать при восстановлении их остроты. Это снижает трудоемкость работы и позволяет сохранить геометрию режущих частей.

Устройство звеньев и углы заточки

Начиная изучать, как заточить цепь бензопилы своим руками, обратите внимание на конструкцию звеньев.

При заточке важны углы режущих плоскостей, которые во многом определяют эффективность и удобство работы инструментов.

  • Передний угол образуется кромкой торцевого лезвия зуба с поверхностью, по которой движется звено. Диапазон значений передних углов различных цепей 60-85°.
  • Задний угол верхнего лезвия определяется наклоном этой поверхности назад от плоскости скольжения. Возможные значения – 50-60°.
  • Угол заточки – это угол между режущей кромкой и направляющей. Если инструмент используется для продольного распила, угол заточки — 10°. В остальных случаях заточку выполняют под 25-35°, причем меньшие значения этого диапазона повышают плавность хода при распиле твердых пород или мерзлой древесины.

Кроме режущего зуба в звене пильной цепи присутствует зуб-ограничитель, высота которого относительно режущей кромки определяет глубину погружения. Поскольку при заточке режущего зуба изменяются его геометрические параметры, высоту ограничителя требуется корректировать (стачивать) примерно раз на 5-6 заточек цепи.

Инструменты для заточки

Напильники

В домашних условиях заточка цепи может выполняться напильником. Из-за скругленной формы зубьев для режущих кромок выбирают круглый напильник. Параметры инструмента выбираются так, чтобы в рабочем положении напильник выступал над зубом на пятую часть своего диаметра. Ограничитель корректируют плоским напильником.

Наборы для заточки

Заточка цепи выполнена качественно в том случае, когда высота и углы режущих кромок всех зубьев идентичны. Добиться такого эффекта с помощью обычных инструментов и собственного глазомера очень сложно. Если покупка дорогостоящего станка не входит в планы, можно остановиться на специальном наборе, в который входят:

  1. Усовершенствованный круглый напильник, который снабжен державкой. Последнюю размещают на зубе цепи, ориентируясь на направляющие линии. Рабочее положение напильника – под режущей поверхностью. Использование державки значительно облегчает выбор правильного положения инструмента.
  2. Плоский напильник для ограничителей.
  3. Шаблон, с помощью которого заточка цепей бензопил выполняется качественнее и точнее. Его используют для сверки и коррекции параметров.
  4. Крючок, который используют, чтобы очищать цепь для бензопилы от опилок.

Чтобы понять, как правильно пользоваться таким набором, внимательно изучите комплектацию. В нее могут входить несколько державок для цепей с различным шагом. При работе с шаблоном выбирайте отверстие для размещения напильника. Обычно их два – один для заточки под твердую древесину, второй для заточки под распил мягкого материала. Отверстия имеют соответствующие пометки.

Станочное оборудование

Решить, как заточить цепь бензопилы своими руками, намного сложнее, если в процессе работы зубья сильно деформировались. Применение обычного инструмента в этом случае будет малоэффективным. Станки позволяют выставлять требуемые параметры при настройке. Благодаря чему все зубья гарантированно затачиваются одинаково. Такое оборудование может быть ручным или электрическим. В первом случае станок стоит меньше, не отличается высокой производительностью, но подходит для бытового применения. Электрические заточные станки чаще используются в мастерских, сервисных центрах и на производстве. Скорость работы такого оборудования намного выше, но он дорого стоит и не окупится, если покупать его для личных нужд.

Особенности работы

Чтобы полностью ответить, как наточить цепь бензопилы, приведем некоторые рекомендации.

  • Если имеются значительная деформация, сначала затачивают наиболее поврежденный зуб, а затем ориентируются на полученные после заточки параметры.
  • Если цепь для бензопилы затачивается вручную, важно совершать все движения напильником в одну сторону.
  • При незначительном затуплении режущих кромок для всех зубьев совершают одинаковое количество движений напильником. Это поможет обеспечить идентичность геометрических параметров.

Лучше понять принцип работы и обратить внимание на нюансы поможет видео.

banivl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
