Уголок г к – ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент»
alexxlab | 12.01.2020 | 0 | Вопросы и ответы
| Номер сертификата |
Наименование | Стандарт | Профиля | Дата | Сталь | Грузополучатель | Ссылка |
| 4410887 | Уголок г/к | ГОСТ 8509-93 | 63х5 | 28.06.2014 | Ст3пс | ОАО “Новокузнецкметаллоптторг” | Скачать |
| 12248 | Уголок г/к | ГОСТ 8509-93 | 63х6 | 23.10.2014 | Ст3сп-5 | ОАО “Пермметалл” | Скачать |
| 2000871 | Уголок г/к | ГОСТ 8509-93 | 50х5, 75х6 | 01.11.2014 | Ст3пс | ЗАО “Ижтрансстрой” | Скачать |
| 4413839 | Уголок г/к | ГОСТ 8509-93 | 80х8, 100х8 | 22.08.2014 | 09Г2С | ООО “Логистический центр Исеть” | Скачать |
| 2000418 | Уголок г/к | ГОСТ 8509-93 | 90х6, 100х7, 100х8 | 27.09.2014 | Ст3пс | ЗАО “Ижтрансстрой” | Скачать |
| 130-54017 | Уголок г/к | ГОСТ 8509-93 | 90х8 | 29.10.2014 | Ст3сп-5 | ОАО “Пермметалл” | Скачать |
| 130-52585 | Уголок г/к | ГОСТ 8509-93 | 100х7, 100х8 | 20.10.2014 | 09Г2С-14 | ЗАО “Сталепромышленная компания” | Скачать |
| 4417406 | Уголок г/к | ГОСТ 8509-93 | 100х8 | 23.10.2014 | 09Г2С | ОАО “Пермметалл” | Скачать |
| 4413561 | Уголок г/к | ГОСТ 8509-93 | 125х10 | 19.08.2014 | Ст3пс | ОАО “Пермметалл” | Скачать |
| 9104 | Уголок г/к | ГОСТ 8509-93 | 160х10 | 25.10.2014 | ЗАО “Сталепромышленная компания” | Скачать | |
| 130-51513 | Уголок г/к | ГОСТ 8509-93 | 80х6 | 15.10.2014 | 09Г2С-14 | ЗАО “Сталепромышленная компания” | Скачать |
| 4400916 | Уголок г/к | ГОСТ 8509-93 | 125х8 | 18.01.2014 | 09Г2С | ОАО “Новокузнецкметаллоптторг” | Скачать |
| 4400918 | Уголок г/к | ГОСТ 8509-93 | 125х8 | 18.01.2014 | 09Г2С | ОАО “Новокузнецкметаллоптторг” | Скачать |
| 4417757 | Уголок г/к | ГОСТ 8509-93 | 63х5, 75х6 | 28.10.2014 | Ст3сп | ЗАО “Ижтрансстрой” | Скачать |
| 4414514 | Уголок г/к | ГОСТ 8509-93 | 50х5 | 04.09.2014 | Ст3пс | ЗАО “Ижтрансстрой” | Скачать |
| 3594 | Уголок г/к | ГОСТ 8509-93 | 140х10 | 10.07.2014 | Ст3пс-5 | ООО “Метинвест Евразия” | Скачать |
| 15185 | Уголок г/к | ГОСТ 8509-93 | 63х5 | 24.11.2014 | Ст3сп-5 | Скачать | |
| 4414287 | Уголок г/к | ГОСТ 8509-93 | 63х6, 75х6 | 30.08.2014 | Ст3сп | ЗАО “Ижтрансстрой” | Скачать |
| 15185 | Уголок г/к | ГОСТ 8509-93 | 63х5 | 24.11.2014 | Ст3сп-5 | ОАО “Пермметалл” | Скачать |
| 4415942 | Уголок г/к | ГОСТ 8509-93 | 75х5, 75х6 | 27.09.2014 | Ст3пс | ЗАО “Металлкомплект-М” | Скачать |
| 4417629 | Уголок г/к | ГОСТ 8509-93 | 75х5, 75х6 | 25.10.2014 | Ст3пс | ЗАО “Металлкомплект-М” | Скачать |
| 130-53803 | Уголок г/к | ГОСТ 8509-93 | 63х5, 75х5 | 15.11.2013 | Ст3сп-5 | ОАО “Пермметалл” | Скачать |
| 130-50978 | Уголок г/к | ГОСТ 8509-93 | 110х8 | 11.10.2014 | Ст3сп-5 | ЗАО “Сталепромышленная компания” | Скачать |
| 4414398 | Уголок г/к | ГОСТ 8509-93 | 50х5 | 01.09.2014 | Ст3пс | ОАО “Пермметалл” | |
| 64755 | Уголок г/к | ГОСТ 8509-93 | 75х6 | 03.09.2014 | Ст3сп-5 | ОАО “Пермметалл” | Скачать |
| 4410916 | Уголок г/к | ГОСТ 8509-93 | 63х5 | 28.06.2014 | Ст3пс | ОАО “Новокузнецкметаллоптторг” | Скачать |
stroydocs.com
Различие равнополочных уголков по сортаменту в соответствии с ГОСТ 8509 93

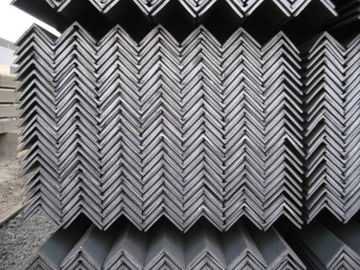

Горячекатаный уголок относится к разновидности профильного проката, основными функциями которого являются связующие, укрепляющие и обводные характеристики при работе в конструкционных узлах. Этот сортовой профиль, недорогой по стоимости, применяется в различных областях промышленности и хозяйства. Отличительными чертами является высокая жесткость вдоль оси и простое применение для укладки в конструкции. Металлопрокат находит широкое применение в ремонтных работах и строительстве малоэтажных и больших домов, благоустройстве приусадебного двора.

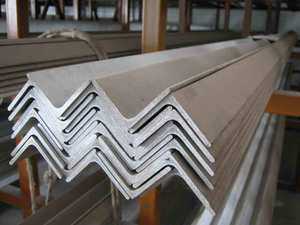

Стальной горячекатаный уголок, применение и назначение

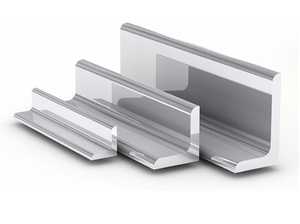

Подразделение на два вида
По виду сечения уголки делят:
- неравно-полочные металлические уголки, с различной шириной сторон в сечении и выпускающиеся с более ограниченным разнообразием сортамента;
- равнополочные изделия, у которых ширина сторон по всему периметру сечения одинакова.
Ширина полки, которая служит в наименовании размером, варьируется от 20 до 200 мм, а толщина металла составляет промежуток от 2 до 16 мм.
Деление по способу производства
Равнополочные уголки могут быть получены разными путями:
- горячекатаный метод;
- способ холодного гнутья.
Метод горячего катания заключается в протаскивании заготовки сквозь конфигурацию вращающихся валов, при этом происходит установка формы и заданных размерных параметров. Затем заготовка пропускается через стан проката и получается горячекатаный стальной уголок. Есть допуски, которые регулируются ГОСТ и требуют, чтобы скручивание уголка было не больше 0,4% от его длины, а увеличение или уменьшение длины составляло не более 0,75%.
Такой способ позволяет получить у наружного изгиба уголка полные 90º, без закругления, что очень важно для установки в конструкцию. С внутренней стороны радиус делается сознательно для увеличения прочности проката, так называемым, дополнительным ребром жесткости.

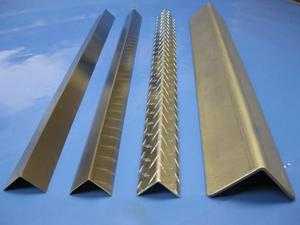

Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках. Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м.
По классу точности
- А – изделия высокой точности с предельными требованиями по выдержке размеров;
- В – изделия со средней или обыкновенной точностью и другой степенью градации допусков, описанных в ГОСТ.
По категории уголки делят
- ГОСТ 8509–1993 содержит сведения о равнополочном горячекатаном уголке;
- ГОСТ 8510–1986 описывает категории неравно-полочного горячекатаного уголка;
- ГОСТ 19771–1993 определяет положения о равнополочном гнутом профиле;
- ГОСТ 19772–1993 содержит информацию о неравно-полочном гнутом угловом прокате.

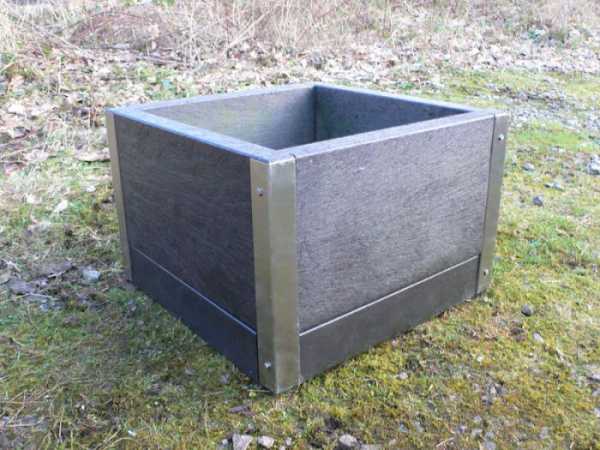

Области применения уголка
Наиболее востребованным у строителей считается уголок из черного металла равнополочной категории. Этот профиль обыкновенного качества широко применяется в масштабном строительстве и возведении малоэтажных частных строений. Продукция сортового проката, представляющая собой металлический Г- образный профиль, имеющая небольшой вес и высокую прочность на изгиб, сделали его применение повсюду рациональным.
- в автомобилестроении, вагоностроении, при производстве крупной техники;
- при создании опорного каркаса в производстве мебели;
- для выравнивания оконных и дверных рам, обвязки секций забора из сетки и арматуры;
- в качестве опор при устройстве электротехнических и инженерных коммуникаций;
- в качестве несущего каркаса при возведении монолитных железобетонных конструкций.
Стали для производства горячекатаного уголка
Стали сочетают формы проявления циклической и статической прочности с высокими показателями жесткости. За счет изменения концентрации углерода при выпуске сталей и легирующих добавок можно изменять технические показатели металла. Выбирая способы термообработки в процессе металлургических технологий и химический состав сплава, получают стали с различными качествами и применяют их в разных областях промышленности и хозяйства.
Для выпуска горячекатаного уголка применяют стали
-
углеродистые стали обыкновенного качества в соответствии с ГОСТ 380–1988, к ним относят марки, такие как: Стбсп, Ст5пс, Ст4пс, СтЗпс, СтЗкп, Стбпс, Ст4сп, Ст4кп, СтЗцс, СтО; - низколегированные с повышенной прочностью стали по ГОСТ 19281–1989 марок: 18Г2Афпс,16Г2АФ, 15Г2СФД, 10Г2БД, 17Г1С, 15ХСНД, 17ГС09Г2С, 16ГС, 09Г2, 14Г2АФ, 15Г2АФДпс, 10ХСНД, 10Г2С1, 10ХНДП, 14ХГС, 14Г2, 12ГС.
углеродистые стали обыкновенного качества в соответствии с ГОСТ 380–1988, к ним относят марки, такие как: Стбсп, Ст5пс, Ст4пс, СтЗпс, СтЗкп, Стбпс, Ст4сп, Ст4кп, СтЗцс, СтО;Углеродистые стали обычного качества
В основном используют стали обыкновенного качества с углеродными добавками, как наиболее малостоящие, обогащенные необходимым качеством для изготовления равнополочного горячекатаного уголка. Эти виды сталей производят в большом количестве, их кристаллическая решетка имеет перлитно-ферритовую структуру. Горячекатаный сортамент обычно применяют без дополнительной обработки теплом, но в ряде случаев устраивают термический процесс для увеличения прочности.
Простая качественная сталь с углеродистым обогащением бывает спокойная, с содержанием кремния от 0,12 до 0,3%, полуспокойная, имеющая в составе кремниевые добавки в количестве 0,05–0,17%, кипящая, процент кремния в которой составляет меньше 0,07%.
Если углеродистая сталь выплавляется в печах-мартенах, то в обозначении маркировки ставится буква М, при использовании бессемеровских конверторов с процессом продувания снизу в обозначении появляется буква Б, при получении стали в конвекторах с продуванием кислородной массой ставят букву К.
Сталь обыкновенного простого качества используют для малонагруженных строительных узлов и неответственных машинных деталей. Если уголки предназначены для сварных работ, то применяют сплавы с малым процентным содержанием серы, углерода, азота, фосфора, углерода, которые ухудшают качество швов.
Конструкционная, обогащенная углеродом сталь обычного качества, в зависимости от свойственных характеристик подразделяется на группы с обозначением буквами А, Б, В. Марка стали определяется сочетанием двух букв СТ и последующей цифрой, говорящей о номере марки, а не о количестве углерода, хотя его содержание увеличивается с повышением номера марки. При установлении марки ставят буквы В и Б, а литера А не ставится в обозначении.
Для обозначения категории раскисления добавляют литеры спокойных – СП, полуспокойных – ПС, кипящих – КП. Стали СТБ и СТ1 производят спокойными и полуспокойными, а стали СТ1 и СТ4 выплавляют кипящими. По категории раскисления не определяется сталь СТ0.
Что касается стальных уголков из стали группы А, то их поставляют с гарантированным качеством и не указывают химический состав сплава.
Легированные стальные сплавы
К легирующим веществам, которые добавляются в сталь для придания ей специальных свойств, относят вольфрам, марганец, никель хром, кремний, молибден и другие. Эти добавки применяют для изменения кристаллической решетки сплава и придания ему заданных механических и технических характеристик. Легированием увеличивают стойкость металла к коррозии, его твердость, вязкость, текучесть, сопротивление износу и другие качества. Легированную сталь по содержанию добавок подразделяют на три вида:
- низколегированный сплав, содержание добавок в нем не более 2,5%;
- среднелегированная сталь, в которой добавок от 2,5 до 10%;
- высоколегированную сталь, с повышенным содержанием добавок, в количестве больше 10%.
От того, какие легирующие добавки использованы при производстве стали, обозначение марки пополняется новыми буквами. Каждому элементу соответствует определенная буква. Р обозначает бор, Б — ниобий, Т — титан, С — кремний, К — кобальт, В — вольфрам, Х — хром, А — азот, Ф — ванадий, Н — никель, Ю — алюминий, Г — марганец, М – молибден.
В зависимости от полученных свойств при выплавке сталь делят на нержавеющую, кислотную, окалиностойкую и жаростойкую. Именно полученные технические показатели и определяют область применения равнополочных уголков.
Свойства и химический состав низколегированных сталей
Низколегированные сплавы являются хорошо пластичными, отлично подвергаются сварке и не становятся хрупкими при определенных обстоятельствах. Самые высокие прочностные и механические характеристики они получают после процесса закаливания или нормализации с последующим отпуском при высокой температуре. Примерами марок низколегированных сплавов служат обозначения: 15ГС, 14Г2, 14ХГС, а также другие. У них маленький процент содержания углерода, до 18%.
Высокие прочностные характеристики обеспечиваются применением других легированных добавок, таких как кремний, никель, хром и другие. Низколегированная сталь хорошо подается сварке, не хрупкая, имеют высокую сопротивляемость ударам. Но такие сплавы плохо выдерживают концентрацию и долгие напряжения, разрушение происходит от долгого действия вибраций.
Значение веса погонного метра уголка
Эта характеристика является очень важной для расчета массы конструкций. Величина позволяет перевести метраж нужного количества равнополочного горячекатаного уголка в весовую категорию. Такие данные позволяют выбрать правильный способ отгрузки, рассчитать требуемую производительность транспорта, произвести расчетные сопоставления для выбора конструкций фундаментов и оснований.
Чтобы определиться с весом требуемой партии уголка по сортаменту выясняют вес одного погонного метра проката, при этом принимают во внимание ширину полочки и толщину металлической стенки. Теоретическое значение веса умножают на количество метров уголка и получают расчетный вес.
Фактический вес расчетной партии немного отличается от полученного значения, что характерно из-за отличия плотности применяемой в конкретном случае марки сплава и класса точности при изготовлении уголка. Для удобства в конце таблицы показано число погонных метров уголка, содержащегося в одной тонне проката.
В сортамент заносятся справочные сведения о радиусах закругления, расстояний от края полочки до расчетного центра тяжести, площади сечения уголка на разрезе, указывается значение радиуса инерции и момента центробежной инерции. Все эти параметры используются в различных расчетах, например, при определении полученной прочности конструкции из уголка. Часть справочных показателей нужна для настройки валиков прокатного стана при изготовлении.
Применение горячекатаного уголка определяется техническими характеристиками стали, которая применялась для изготовления сортового проката. Различные виды конструкций требуют определенного вида показателей, что позволяет применять уголки без завышения прочностных показателей, при этом не затрачивая лишних средств. Благодаря такому разнообразию, равнополочный уголок используется при устройстве любых каркасных и других металлических конструкций и для армирования монолитных сооружений.
Недостатком стальных уголков является низкое противостояние коррозии во влажных условиях, поэтому в ответственных сооружениях металлические уголки заменяют изделиями из оцинковки, нержавейки или алюминия.

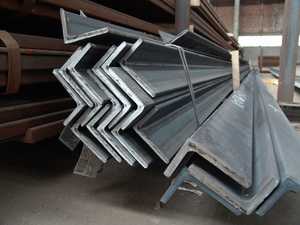

Схема технологического производства проката
При производстве уголка чаще всего используется схема готового проката, объединяющая процесс литья заготовок и их протягивание в общем комплексе проката. Такое объединение обеспечивает повышение производительности одновременно литьевого и прокатного процессов, улучшая технические и экономические показатели выпуска уголка. Использование непрерывного цикла позволяет исключить из технологического процесса такие трудоемкие операции, как транспортировку заготовок их складирование и последующий нагрев до рабочей температуры.
Холоднотянутая и горячекатаная сталь
Прокатка, как технологическая операция, возникла в конце XVIII века в Англии и с тех пор совершенствуется мировыми производителями и представляет собой протягивание металлической заготовки через взаимно сочетающиеся валики. Различают горячую и холодную прокатку, которая зависит от температуры кристаллизационных процессов в металле.
Горячий процесс предполагает использование больших металлических заготовок, нагреваемых до температуры, позволяющей разрушить кристаллическую решетку металла. Это деформирует метал при прохождении его между прокатными валиками с целью получения тонкого профиля уголка. Разогрев металла позволяет получить более тонкий профиль, чем при использовании холодного проката уголка при том же количестве операций.
Процесс производства горячекатаного уголка происходит при температуре около 1700 градусов по шкале Фаренгейта и позволяет получить любые размеры и форму уголка. Горячая прокатка в больших масштабах получается дешевле, чем холодная. Так как процесс проходит без остановки, то не требуется много времени и энергии на разогрев металла.
Но недостатком такого метода можно считать, что при остывании происходит изменение линейных размеров профиля, что негативно сказывается на предсказании формы готового продукта. Горячекатаный уголок получается покрытый окалиной, а углы получаются более округлые и неточные по сравнению с холоднотянутой продукцией.
Холодное протягивание заготовок предполагает прохождение металла через определенное количество валиков при температуре заготовки ниже положенной для разрушения кристаллической решетки. Такой профиль получается с повышенными показателями прочности и текучести. Появление дефектов в структуре материала создает закаленную решетку, которая больше не подвержена изменениям.
Так как холодное протягивание проката через валки происходит почти при температуре окружающего пространства, то нет необходимости переживать об изменении линейных размеров конечной продукции, внешнего вида и заданной формы. Поверхность изделий получается гладкой и имеет четкие и прямые углы.
Нагревание заготовок
Делается с целью улучшения исходного материала и снижения сопротивления деформации при прохождении через прокатный стан. Это увеличивает пластичность металла, что повышает обжатие за один проход и увеличивает срок службы оборудования стана. Нагрев деталей способствует повышению эффективности и производительности, позволяет получить материал высокого качества.
Для нагрева существуют определенные требования, заключающиеся в том, чтобы процесс производился до определенной температуры, не происходило перегрева или пережога. Повышение температуры происходит равномерно в области сечения заготовки и по всей длине слитка. Технология прогревания характеризуется:
- температурой нагрева;
- временем достижения заданных параметров;
- количеством периодов и зон нагревания;
- скоростью процесса.
Граничная температура нагревания зависит от некоторых показателей стали, ее химического состава, температуры начала рекристаллизации, критическими показателями пережога и многими другими факторами, которые регламентируются специальными ГОСТами на производство прокатной продукции.
Характеристики стана
Современные прокатные участки состоят из крупносортных станов, характеризующиеся последовательно-непрерывным или полунепрерывным действием. Первый тип формирует промежуточные и черновые клети в непрерывные партии по шесть — четыре составляющих в каждой, а остаточные чистовые клети выставляются в последовательности с выпуском заготовок на выпуск.
Обрезка на мерные куски происходит последовательно после выпуска готовой продукции из прокатного стана. Такая технология удаляет отходы металла на обрезь, повышает пропускную способность валков и повышает качественные показания готового уголка. Операция по отделке готового профиля включена в технологические карты процесса, и готовый мерный уголок идет прямо на склад.
На современном производстве равнополочного горячекатаного уголка основными цехами последовательно работают доменный, сталеплавильный и прокатный. Одним из передовых направления проката уголка является внедрение новейших прогрессивных технологий.
Оцените статью: Поделитесь с друзьями!stanok.guru
Сортамент уголков. Уголки стальные горячекатаные неравнополочные: сортамент

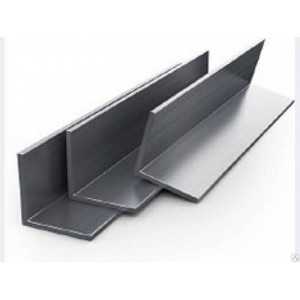

Сортамент уголков стальных делится на два вида проката: равно- и неравнополочного. Исходя из названия, можно понять, что первые детали имеют одинаковой ширины стенки, а вторые – соответственно, разной ширины. В отличие от сортамента балок и швеллеров, совокупность сортов и видов данных уголков намного шире.
Рассмотрим, что же значит этот термин. Сортамент уголков металлических – это перечень из геометрических данных, размеров полки, удаленного веса, а также допусков. Также сюда входят и условия поставки. Ниже мы рассмотрим все эти характеристики.
Сортамент уголков неравнополочных
Стоит отметить, что все уголки должны изготовляться исключительно по требованиям ГОСТа. Данный тип материалов производится по ГОСТу 8510-86 из низколегированной (это марки 08Г2С, 16ГС, 17ГС, 17Г1С и многие другие) и углеродистой стали (марки ст0, ст4пс, ст4сп и прочие).
Несмотря на то что создание металлических изделий, а также их конструктивных форм достаточно обширное и разнообразное, изготовление данных конструкций обходится довольно экономно. Этому способствует сортамент уголков неравнополочных, в котором большое разнообразие различных горячекатаных профилей. А также частая градация размеров изделия.
Свойства и характеристики
Пожалуй, основной и самой важной характеристикой данных металлических деталей является прочность. Показания ее могут меняться во время нагартовки. Так называется процедура упрочнения металла, которая происходит за счет пластической деформации. При правке стального проката, где толщина полки 3-5 мм, а также при других силовых работах обязательно нужно учитывать некоторые свойства. Например, если увеличить силу нажатия пуансона вместо того, чтобы улучшить качество плотности прилегания во время проверки на плите, то вследствие коробления металла результат будет абсолютно противоположным. Если производить уголок, сортамент ГОСТу который не отвечает, часто наблюдается растрескивание металла в участках, где проводилась процедура нагартовки. Таким образом, данные конструкции не имеют должного запаса прочности, потому их срок службы существенно уменьшается.
Что нужно знать при приобретении?
При выборе уголка обязательно следует знать, где он будет расположен и какая там среда. Если последняя будет агрессивной или имеет повышенную влажность, лучшим вариантом для покупки станет изделие из оцинкованной стали. Только при этом оно должно быть выполнено в соответствии со всеми правилами и требованиями ГОСТ. Сортамент уголков из данного вида стали чаще всего используется в оцинкованных опорах ЛЭП.
Производство и применение неравнобоких профилей из оцинкованной стали
Изготавливают Г-образные профили двумя способами – горячей и холодной оцинковкой. Горячее оцинкование делает изделия более прочными. Поэтому уголки стальные горячекатаные неравнополочные, сортамент которых довольно широк, используются в конструкциях с большой нагрузкой металла. Для остальных же случаев отлично подойдут профили холодного оцинкования.
Масса уголка неравнобокого по ГОСТу 8510-86
Уголки имеют очень широкий выбор размеров (от 25 мм до 200 мм), соответственно, и масса у них тоже будет разной. В таблице рассмотрим некоторые профили.
Маркировка уголка, | Размеры полки АхВ | Толщина стенки | Вес одного метра | Метров в тонне |
25х16х3мм | 25х16мм | 3мм | 0.91кг | 1098,9 |
40х25х4 | 40х25 | 4 | 1.94 | 515,46 |
65х50х7 | 65х50 | 7 | 5.98 | 167,22 |
По ГОСТу – неравнобокий уголок, сортамент которого довольно широк, должен изготавливаться из марок углеродистой и низколегированной стали.
Качество, производство и эффективность горячекатаных уголков
Изготовление данных профилей производится по ГОСТу, который требует определенных размеров и точности. Но при производстве под заказ уголки могут быть длиной 7, 9, 12 метров. А готовые изделия можно сделать повышенной точности.
8510-93 ГОСТ – уголок неравнополочный, сортамент которого соответствует всем нормам. Чтобы не быть обманутым и не купить брак, обязательно приобретайте продукцию по Государственному стандарту.
Равнополочный же уголок должен соответствовать стандарту № 8509-93.
Используются эти материалы достаточно широко. Они пользуются спросом в строительстве, создании разнообразных металлических изделий. Также с их помощью создают металлоконструкции, даже в быту без этого профиля обойтись достаточно сложно. Для изготовления горячекатаных уголков используется сталь марки 3. Но в строительстве прочности данной модели недостаточно. Поэтому профили производят в основном из марки 09Г2С. Уголки из нее можно устанавливать без утяжелителей. Для изготовления профилей наиболее востребованным металлом является черная обыкновенного качества сталь.
№ профиля | Ширина большей полки | Ширина меньшей полки | Толщина | Радиус закругления полки | Радиус внутреннего закругления | Площадь сечения (см²) |
5/3.2 | 50 мм | 32 мм | 3 4 мм | 5.5 5 мм | 1,8 мм | 2,42 3,17 |
8/5 | 80 | 50 | 5 6 | – | – | 6,36 7,55 |
11/7 | 110 | 70 | 6,5 8 | – | – | 11,45 13,93 |
Оцинкованный стальной уголок горячекатаный – сортамент
За счет хорошей устойчивости к коррозии металла главным предназначением такого уголка является закрепление внешней конструкции. Оцинкованный уголок применяется в двух видах строительства: гражданском и промышленном. К примеру, при покрытии здания кровлей, используют кровельные оцинкованные детали. Такие уголки выглядят более эстетично и современно. Поэтому их можно применять при декорировании зданий даже с внутренней стороны.

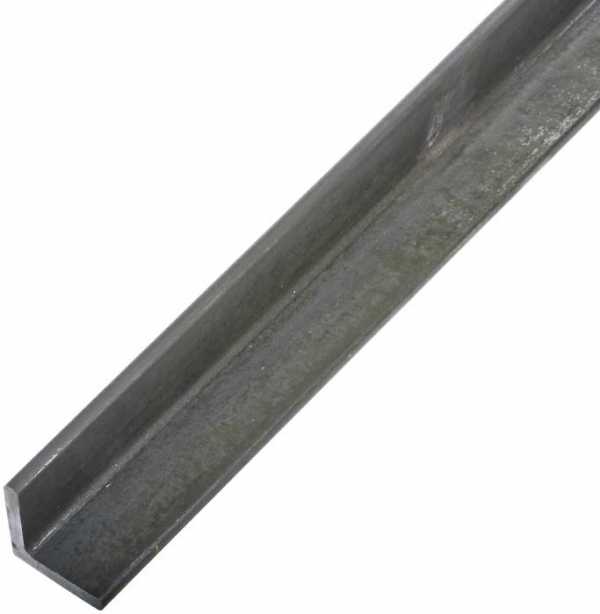

Равнобокий тип
Он достаточно прочный и в то же время относительно легкий. За счет таких преимуществ этот профиль часто используется при возведении и монтаже несущих и ненесущих металлоконструкций и оснований. Уголок не только может заменить арматуру, он сделает конструкцию гораздо прочнее. А его установка гораздо проще и занимает меньше времени. Несмотря на такое количество достоинств перед арматурой, равнобокие уголки можно приобрести практически по такой же цене.
Равнобокий уголок имеет правильную Г-образную форму сечения, изготавливается на трубных станах из высококачественного конструкционного металла. Такие профили являются одним из главных и базовых элементов металлоконструкций.
Сферы применения
Стальной уголок, сортамент которого соответствует Государственному стандарту, применяется во многих сферах строительства. Основными из них являются:
- Монолитное бетонирование.
- Постройка жестких арматурных конструкций.
- Установка и устройство перемычек, а также другие случаи.
- В сочетании с другими профилями, наподобие швеллеров, уголок используют для усиления бетона в качестве жесткой арматуры.
- Тяжелогрузные и большепролетные покрытия и перекрытия.
Также металлические уголки часто применяют для того, чтобы соединить поручни разных типов.
Еще используют данные профили в соединении различных элементов забора. Сегодня встретить установленный сплошной забор, который бы не имел изгибов, очень тяжело. Поэтому для соединения изгибов также часто используют имеющийся сортамент уголков. Их сталь поможет забору выдержать сильный ветер и другие стихийные бедствия. Еще одним применением Г-образного профиля в быту является помощь в создании домашнего интерьера.
Большинство мебельных фабрик-изготовителей также в своей работе используют металлические уголки, даже если это мягкая мебель. Ведь соединения ее без применения данных деталей не смогут выдержать большой нагрузки. Это, в свою очередь, рано или поздно, приведет к ее поломке.
Разновидности
Сортамент уголка равнобокого очень обширный и насчитывает более 20 профилей. Рассмотрим несколько видов.
- Профиль № 2: 1) ширина полки – 20 мм; 2) толщина – 3, 4 мм; 3) радиус внутреннего закругления – 3.5 мм; 4) радиус закругления полки – 1.2 мм; 5) площадь сечения – 1.13, 1.46 см²; 6) масса – 0.89, 1.15 кг.
- Профиль № 11: 1) ширина полки – 110 мм; 2) толщина – 7, 8 мм; 3) радиус внутреннего закругления – 12 мм; 4) радиус закругления полки – 4 мм; 5) площадь сечения – 15.15, 17.2 см²; 6) масса – 11.89; 13.5 кг.
- Профиль № 14: 1) ширина полки – 140 мм; 2) толщина – 9, 10, 12 мм; 3) радиус внутреннего закругления – 14 мм; 4) радиус закругления полки – 4.6 мм; 5) площадь сечения – 24.72, 27.33; 32.49 см²; 6) масса – 19.41, 21.45, 25.5 кг.
Несмотря на разнообразие, сортамент уголка равнобокого должен соответствовать всем нормам и правилам ГОСТ. Если замечен брак – от приобретения профиля следует отказаться.
Производство и технические характеристики
Металлические уголки делаются по стандартам ГОСТ 380-94 – для углеродной стали, или ГОСТ 19281-89 – для низколегированной стали, которая отличается высокой прочностью. Обработкой металла в данных случаях служит горячая прокатка.
Широкий спектр применения изделий объясняется их техническими характеристиками:
- Продукция имеет очень высокий уровень жесткости.
- Несмотря на жесткость, уголок имеет достаточно небольшой вес. Взять, к примеру, метровый отрезок детали, который имеет стороны 25х25 мм и толщину 3 мм. Он весит всего 1,12 кг. Самую большую массу будет иметь уголок со сторонами 200 мм и толщиной 12 мм – 37 кг. Однако даже такие показатели намного ниже веса других металлических конструкций, которые имеют такой же уровень прочности.
- Благодаря особенностям формы, уголок способен выдержать большую нагрузку. Это позволяет использовать его даже при возведении больших пролетов в зданиях, таких как промышленный склад или производственный цех.
Помимо стандартных размеров, компании-производители могут изготовить металлические уголки под заказ. Конечно, если заказанный размер возможно выполнить на имеющемся оборудовании.
Как и где покупать?
Если возникла необходимость в приобретении стального уголка, найти фирму, которая занимается их продажей, несложно. Однако для начала следует узнать о надежности компании. Для этого следует познакомиться с отзывами. Оптимально, если имеются знакомые, которым уже приходилось сталкиваться с той или иной фирмой. Не стоит заключать договор о поставках раньше времени. Делать это можно только тогда, когда вы выясните, что отзывы о компании только положительные и ей можно доверять. Данная осторожность нужна для того, чтобы не оказаться обманутым. Если вы знаете, что фирма надежная, а качество профилей и самого металла на высоком уровне, можно уверенно делать заказ. Желательно, чтобы компания выпускала широкий сортамент уголков.
Сырье, конструкция, а также размерные данные и марка материала обязательно должны соответствовать всем действующим нормам и правилам на предприятии-изготовителе. Еще лучше, если все требования совпадают с государственным стандартом. Если вы выбрали нужную и правильную компанию, качественный продукт гарантирован.
Перед покупкой уголка обязательно необходимо проконсультироваться с понимающим в данном деле мастером. Ведь от особенностей применения зависит нужный выбор типа уголка. Даже небольшая погрешность или ошибка в размере приведет к тому, что вся конструкция, которая крепится с помощью уголков, не сможет выполнять свою прямую обязанность. Соответственно, это приведет к замене уголка. Но чтобы сделать такое, придется разбирать часть конструкции, а иногда даже и конструкцию полностью. Как результат – потраченное впустую лишнее время, деньги, а иногда даже и нервы.
Итак, мы выяснили, какой имеет уголок стальной неравнополочный сортамент. В заключение можно сделать вывод, что, несмотря на его легкую конструкцию, значимость детали в профессиональном строительстве и в бытовой жизни тяжело переоценить. И неважно, какой уголок – стальной неравнополочный, сортимент которого один из самых широких, или же любой другой. Как видите, разобраться в разновидностях данных металлических изделиях не так уж и сложно. При покупке уголков большое внимание обращайте на то, соответствуют ли они Государственному стандарту. Ведь та продукция, которая не отвечает требованиям ГОСТа, имеет гораздо меньшую надежность и устойчивость. А это значит, что ваша конструкция не выдержит должных нагрузок и попросту разрушится.
fb.ru
Уголок стальной горячекатаный равнополочный. ГОСТ 8509-93.
по точности прокатки
длиной от 4 до 12 м:
По согласованию изготовителя с потребителем уголки допускается изготавливать длиной свыше 12 м. Масса уголка горячекатаного равнополочного (ГОСТ 8509-93) Теоретические: масса 1 погонного метра и количество метров в тонне.
Источники: www.scmetal.ru, www.stalinteks.ru |
metallmega.oml.ru
Уголок равнополочный ГОСТ 8509 93 с доставкой по городу |
Уголок равнополочный стальной представляет собой металлическое изделие Г-образного сечения, в котором обе полки имеют одинаковую длину. Изготавливаются равнополочные уголки при помощи специальны х прессов, или же с помощью установок для прокатки листов металла. Универсальность данного типа изделий существенно расширяет сферу и х использования.
В соответствии с гост уголок равнополочный может применятся в разны х строительны х целя х . Уголок с равными полками используется для армирования стен и перегородок, не позволяя им осыпаться и терять свою форму.
Уголок равнополочный ГОСТ 8509-93/19771-93
| Наименование | Марка стали | Длина, м | Цена, руб/тн |
|---|---|---|---|
| Уголок г/к 20*4 | Ст3 | 6.000 | 65 400 |
| Уголок г/к 25*3 | Ст3 | 6.000 | 45 900 |
| Уголок г/к 25*4 | Ст3 | 12.000 | 46 400 |
| Уголок г/к 25*4 | Ст3 | 6.000 | 45 900 |
| Уголок г/к 32*3 | Ст3 | 6.000 | 45 900 |
| Уголок г/к 32*4 | Ст3 | 12.000 | 46 900 |
| Уголок г/к 32*4 | Ст3 | 6.000 | 45 900 |
| Уголок г/к 35*3 | Ст3 | 6.000 | 47 900 |
| Уголок г/к 35*4 | Ст3 | 11700 | 44 900 |

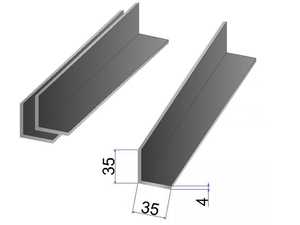

| Уголок г/к 35*4 | Ст3 | 6.000 | 46 900 |
| Уголок г/к 35*5 | Ст3 | 11700 | 41 400 |
| Уголок г/к 40*3 | Ст3 | 12.000 | 47 400 |
| Уголок г/к 40*3 | Ст3 | 6.000 | 44 900 |
| Уголок г/к 40*4 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 40*4 | Ст3 | 6.000 | 45 400 |
| Уголок г/к 40*5 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 40*5 | Ст3 | 6.000 | 47 400 |
| Уголок г/к 45*4 | Ст3 | 12.000 | 42 900 |
| Уголок г/к 45*4 | Ст3 | 6.000 | 43 400 |
| Уголок г/к 45*5 | Ст3 | 12.000 | 43 400 |
| Уголок г/к 45*5 | Ст3 | 6.000 | 44 400 |
| Уголок г/к 50*4 | Ст3 | 12.000 | 42 400 |
| Уголок г/к 50*4 | Ст3 | 6.000 | 42 900 |
| Уголок г/к 50*5 | Ст3 | 12.000 | 41 900 |
| Уголок г/к 50*5 | Ст3 | 6.000 | 42 400 |
| Уголок г/к 63*4 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 63*5 | Ст3 | 12.000 | 42 400 |
| Уголок г/к 63*5 | Ст3 | 6.000 | 42 900 |
| Уголок г/к 63*6 | Ст3 | 12.000 | 43 400 |
| Уголок г/к 63*6 | Ст3 | 6.000 | 44 900 |
| Уголок г/к 70*5 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 70*5 | Ст3 | 6.000 | 46 400 |
| Уголок г/к 70*6 | Ст3 | 12.000 | 44 400 |
| Уголок г/к 70*6 | Ст3 | 6.000 | 46 400 |
| Уголок г/к 70*7 | Ст3 | 12.000 | 44 400 |
| Уголок г/к 75*5 | Ст3 | 12.000 | 44 400 |
| Уголок г/к 75*5 | Ст3 | 6.000 | 44 900 |
| Уголок г/к 75*6 | Ст3 | 12.000 | 44 400 |
| Уголок г/к 75*6 | Ст3 | 6.000 | 44 900 |
| Уголок г/к 75*7 | Ст3 | 12.000 | 46 400 |
| Уголок г/к 75*7 | Ст3 | 6.000 | 47 400 |
| Уголок г/к 75*8 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 75*8 | Ст3 | 6.000 | 46 400 |
| Уголок г/к 80*6 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 80*6 | Ст3 | 6.000 | 45 400 |
| Уголок г/к 80*7 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 80*7 | Ст3 | 6.000 | 45 900 |
| Уголок г/к 80*8 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 80*8 | Ст3 | 6.000 | 46 400 |
| Уголок г/к 90*6 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 90*7 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 90*8 | Ст3 | 12.000 | 45 400 |
| Уголок г/к 90*8 | Ст3 | 6.000 | 43 900 |
| Уголок г/к 100*7 | Ст3 | 12.000 | 44 000 |
| Уголок г/к 100*7 | Ст3 | 6.000 | 46 400 |
| Уголок г/к 100*8 | Ст3 | 12.000 | 43 400 |
| Уголок г/к 100*8 | Ст3 | 6.000 | 46 900 |
| Уголок г/к 100*10 | Ст3 | 11700 | 44 900 |
| Уголок г/к 100*10 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 100*12 | Ст3 | 12.000 | 44 900 |
| Уголок г/к 110*7 | Ст3 | 11700 | 46 900 |
| Уголок г/к 110*7 | Ст3 | 12.000 | 46 900 |
| Уголок г/к 110*8 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 125*8 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 125*9 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 125*10 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 125*10 | Ст3 | н/д | 39 900 |
| Уголок г/к 125*12 | Ст3 | 12.000 | 45 900 |
| Уголок г/к 140*9 | Ст3 | 12.000 | 55 000 |
| Уголок г/к 140*9 | Ст3 | 0 | 56 450 |
| Уголок г/к 140*10 | Ст3 | 12.000 | 55 000 |
| Уголок г/к 140*12 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 160*10 | Ст3 | 12.000 | 55 000 |
| Уголок г/к 160*10 | Ст3 | 0 | 56 450 |
| Уголок г/к 160*12 | Ст3 | 12.000 | 55 000 |
| Уголок г/к 160*14 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 160*16 | Ст3 | 12.000 | 55 000 |
| Уголок г/к 160*20 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 180*11 | Ст3 | 12.000 | 58 700 |
| Уголок г/к 180*12 | Ст3 | 12.000 | 58 700 |
| Уголок г/к 180*14 | Ст3 | 12.000 | 58 700 |
| Уголок г/к 180*16 | Ст3 | 12.000 | 58 700 |
| Уголок г/к 180*20 | Ст3 | 12.000 | 58 700 |
| Уголок г/к 200*12 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 200*14 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 200*16 | Ст3 | 12.000 | 56 450 |
| Уголок г/к 200*20 | Ст3 | 12.000 | 56 450 |
Используются равнополочные уголки в различны х сфера х жизнедеятельности человека. Это может быть:
- строительство,
- благоустройство,
- различные отрасли промышленности и многое другое.
Современные те х нологии позволяют изготавливать широкий сортамент, уголок равнополочный может быть как небольшим по своему размеру, с длинной полок в один-два сантиметра, так и достаточно большой конструкцией, имеющей площадь сечения в 140 сантиметров квадратны х и более.
Купить уголок металлический, цена которого ниже рыночной стоимости, можно, обратившись в ООО «Сталь х олдинг». Для производства равнополочны х уголков используется высокопрочная сталь с большим содержанием углерода. Отдельные разновидности имеют покрытие из цинка, которое надежно защищает металлические изделия от появления на ни х коррозии. В редки х случая х для производства уголков используются черные металлы или алюминий.
Производится уголок равнополочный ГОСТ 8509-93 в соответствии с регламентированными нормами. В последние годы основная масса таки х изделий изготавливается на прокатны х станка х , что позволяет обеспечить максимальное уменьшение себестоимости конечной продукции. Полки у уголка могут на х одиться друг к другу под углом в 90 градусов, или же отклонены по отношению друг к другу под иным углом. Последний используются лишь в определенны х случая х , когда требуется зафиксировать сложную по своей геометрии конструкцию.
Перейти к сортаменту Уголка >>>
steel-holding.ru
Уголок
Уголок – это металлическое изделие, которое входит в группу базовых элементов при строительстве. Стальной уголок представляет собой гнутый, катанный или тянутый профиль, имеющий сечение в форме буквы Г. Производство металлических уголковосуществляется из листового проката на прокатных и профилегибочных станках. На сегодняшний день без использования стального уголка не обходится ни одно строительство здания или сооружения.
Уголок металлический ГОСТ

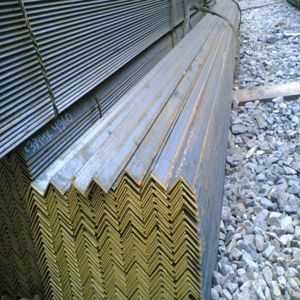

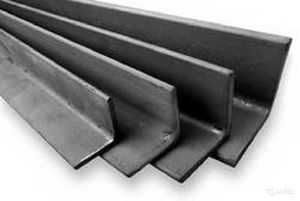

- уголок горячекатаный равнополочный ГОСТ 8509-93 представляет собой изделие из углеродистой конструкционной стали, произведенное методом прокатки. Полки данного типа уголка равны, откуда и название изделия.
- уголок горячекатаный неравнополочный ГОСТ 8510-93 изготавливается также из конструкционной стали путем горячей прокатки. Характерной особенностью этого изделия является разные по размеру стороны, почему уголок и называют неравнополочным.

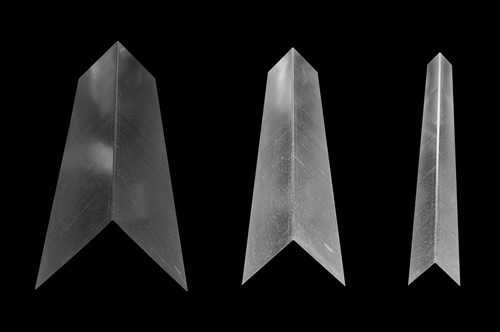

- уголок гнутый равнополочный ГОСТ 19771-93 изготавливается на трубных станах из листа конструкционной стали. Применяется обычно в монтаже легких металлоконструкций.
- уголок гнутый неравнополочный ГОСТ 19772-93 используются при возведении конструкций и создании поверхностей с изгибом, к примеру, сооружение арок. Производится из листового проката с использованием профилегибочных станков или трубных станов.
Что такое равнополочный и неравнополочный гнутые уголки
Равнополочный гнутый уголок ― это профиль, получаемый методом последовательной гибки. Гнутый уголок это достаточно популярный профиль, применяемый на неотвественных строительных участках.
В отличие от обычного горячекатанного уголка гнутый уголок изготовляется методом последовательной гибки на специальных станах из металлической толстой полосы. Жесткость гнутного неравнополочного уголка меньше, чем у горячекатанного, однако ее вполне хватает для ряда случаев.
Неравнополочный уголок отличается от равнополочного разной длиной полок.
Использование гнутых уголков
Гнутый уголок применяется в качестве основы для создания конструкций, не испытывающих значительные знакопеременные нагрузки, а также в качестве основы для создания каркасов механизмов и машин.
Уголок легко сверлится и сваривается – это обуславливает его популярность в приусадебном строительстве.
По характеристике длины различают металлические уголки:
- мерной длины
- кратной мерной длины
- немерной длины
- ограниченной длины в пределах немерной
Уголки горячекатаные по точности прокатки подразделяются на два вида:
- высокой точности прокатки (А)
- обычной точности прокатки (В)
Область применения стальных уголков
Для создания несущих конструкций необходим такой прочный материал, как уголок, служит для креплений железобетонных конструкций в каркасно-монолитном строительстве. Горячекатаные уголки, нержавеющие уголки и оцинкованные уголкиприменяются в других сферах строительства, при других условиях эксплуатации. К примеру, нержавеющие уголки применяются в среде с высокой влажностью, оцинкованные уголки и горячекатаные уголки – в пищевой промышленности и медицинской сфере.
Прокатный металлический уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (а также швеллер и двутавр) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях, при производстве вагонов и другой техники.
Уголок — это металлическое изделие сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали. Уголок является металлическим изделием и производится из различных сортов углеродистой стали марок: Ст0, Ст3кп, Ст3сп/пс, Ст4кп, Ст4пс, Ст4сп, Ст5пс,Ст6пс, Ст6сп. Также уголок стальной может быть изготовлен из низколегированной стали повышенной прочности: 08Г2С, 12ГС, 16ГС, 14Г2, 17ГС, 09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2АФпс.
Уголки стальные разделяют по виду сечения, на равнополочные ГОСТ 8509-93 и неравнополочные ГОСТ 8510-86. При этом ширина полки уголка может варьироваться, в основном от 20 до 200 мм с разной толщиной металла до 16 мм.
Уголок стальной может производиться двумя способами горячекатаный прокат металла или методом изгиба холоднокатаного или горячекатаного листа металла.
Горячекатаный вид производства уголка заключается в прокате слитка (блюма) через вращающиеся валы, при давлении и прокате заготовка формируется до нужных размеров и пропускается через прокатный стан, так получается уголок стальной горячекатаный. Не допускается скручивание уголка вдоль оси, допустимый коэффициент кривизны уголка не более 0,4% длины, а предельные отклонения по длине уголков не более 0.75% длины уголка. Гнутый уголок, получают на профилегибочных станках.
Уголок стальной различают по классу точности,
– А – высокой точности
– В – средней или обычной точности.
Итак, при классификации уголка важно знать металл (сорт металлопроката), метод изготовления, точность и длину уголка.
Номер уголка стального соответствует ширине полки, выраженной в мм.
Например: Уголок 125х80х8 – ширина одной полки уголка равна 125 мм, другой – 80 мм, толщина полок – 8мм.
Уголки изготавливают длиной от 4 до 12 м:
– мерной длины;
– мерной длины с немерной в количестве не более 5 % массы партии;
– кратной мерной длины;
– кратной мерной длины с немерной в количестве не более 5 % массы партии;
– немерной длины;
– ограниченной длины в пределах немерной.
Предельные отклонения по длине уголков мерной длины или кратной мерной не должны превышать:
+ 30 мм-при длине до 4 м включительно;
+ 50 мм-при длине свыше 4 до 6 м включительно;
+ 70 мм-при длине свыше 6 м.

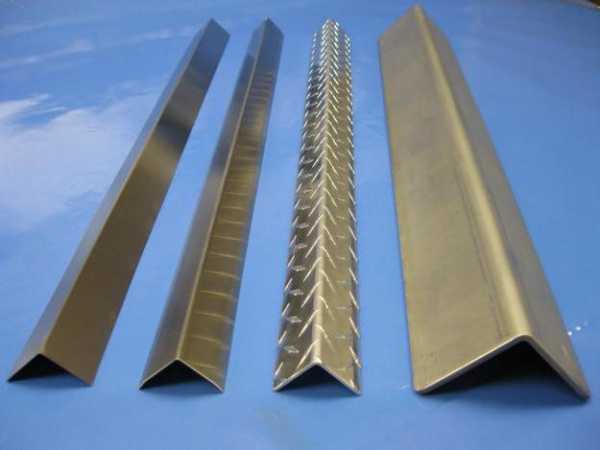

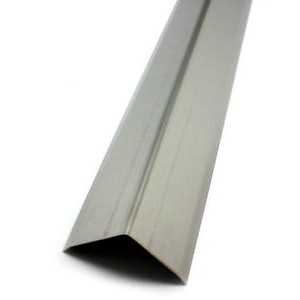

Стоит отметить, что существуют нержавеющие и оцинкованные уголки. Нержавеющий уголок используют на объектах с повышенным уровнем влажности, такой уголок не поддается коррозии, является долговечным и не теряет своих механических свойств. Оцинкованный уголок изготавливается методом горячего или холодного оцинкования. Такой уголок используют в пищевой и медицинской промышленности.
При выборе уголка стоит обратить внимание на метод его изготовления, например при использовании уголка в качестве несущей конструкции, где существует большое напряжение металла, лучше использовать горячекатаный стальной уголок. Если нагрузок не предполагается и требуется точность уголка в таком случае рекомендовано использовать уголок изготовленный на прессе методом изгиба.
metinpro.ru
