УКАЗАТЕЛЬ НИЗКОВОЛЬТНЫЙ ДВУХПОЛЮСНЫЙ КОМБИНИРОВАННЫЙ ЭЛИН-1С3

Указатель низковольтный комбинированный ЭЛИН-1 СЗ со свето-звуковой индикацией предназначен для контроля напряжения в электроустановках постоянного и переменного тока от 12…660В в двухполюсном и однополюсном режиме.

Указатель используется для определения:

— значения (уровня) контролируемого напряжения,

— полярности напряжения постоянного тока,

— фазного и нулевого проводов переменного тока,

— определение целостности «прозвонка» электрической цепи сопротивлением не более 50 кОМ,

— освещение рабочей зоны с помощью подсветки.

Указатель работает при непосредственном прикосновении к токоведущим частям (контактным способом) за счет протекания активного тока. Свето-звуковая «прозвонка» производится от энергии накопительного конденсатора. Указатель обеспечивает визуальную и звуковую индикацию во всех режимах работы. Подсветка осуществляется с помощью белого светодиода за счет автономного источника питания. Для включения подсветки нажать и удерживать кнопку независимо от заряда конденсатора.

— дискретные значения индицируемого напряжения:

12В…24В…50В…127В…220В…380В…660В

— напряж. срабатывания индикации В, не более 12

— время зарядки от сети напряжением 220…380В сек., не более 20

— время непрерывной работы после одной зарядки сек, не менее 60

— время сохран. работоспособности час, не менее 30

— время зарядки конденсатора для «прозвонки» сек, не более 70

— время сохранения работоспособности в режиме «прозвонки»

после полной зарядки час, не менее 50

— длина соединительного провода мм, не менее 1000

— длина неизолированной части контактных наконечников мм, не более 7

— ограничительные упоры высотой мм, не менее 5

— габаритные размеры указателя, в сборе мм 250х180

— вес указателя кг, не более 0,16

Климатические условия эксплуатации: температура окружающего воздуха от -45⁰С до +40⁰С, относительная влажность не выше 98% при 25⁰С.

По требованиям безопасности указатель соответствует ГОСТ 20493-2001. При работе с указателем следует соблюдать требования действующих «Правил по охране труда при эксплуатации электроустановок». Гарантийный срок эксплуатации – 24 месяца со дня продажи потребителю, средний срок службы – 5 лет. При покупке требуйте сертификат у дилера.

Сертификат соответствия N = РОСС АМ. АГ66.Н05346 до 14.06.2019г.

elzashita.ru

Блог » ЭЛИН 1 СЗ

1. Назначение Элин 1 СЗ

Указатель напряжения ЭЛИН-1 СЗ предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-660В (при температуре воздуха от +40 С до -45 С и относительной влажности не более 98% при температуре +25 С).

Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока. Дискретные значения индицируемого напряжения: 12,110,220,380,660 В, также позволяет определить полярность постоянного и фазу переменного напряжений.

В варианте для работы на воздушных линиях указатель комплектуется двумя сьемными удлиняющими электродами.

2. Технические характеристики

Диапазон напряжения, В	12-660
Номинальные напряжения, В	12,110,220,380,660
Ток при максимальном значении напряжения,мА,не более	10
Минимальное напряжение срабатывания указателя, в,не более	10
Длина гибкого соединительного провода , м, не менее	1,1
Длина не изолированной части контактов-наконечников, м, не более	0,007
Диапазон рабочих температур воздуха	от -45 С° до +40 С°
Влажность не более 98% при температуре	25 С°
Габаритные размеры корпуса указателя, мм	185/25/30
Габаритные размеры в упаковке,мм	230/80/35
Масса, кг,не более	0,1

3. Комплект поставки

Указатель ЭЛИН-1 СЗ – 1 шт.
Инструкция и паспорт – 1 экз.
Чехол – 1 шт.

4. Устройство, принцип работы и указания по эксплуатации

Указатель представляет собой двухполюсный прибор с визуальной и акустической индикацией, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

Указатель низкого напряжения до 1000В состоит из двух корпусов,в которых расположены контакты-наконечники и электронная схема, в т.ч. элементы визуальной (светодиоды) и звуковой (пьезодинамик) индикации. Корпуса соединены друг с другом гибким проводом.

При определении напряжения переменного тока контакт- наконечники обоих корпусов подсоединяются к тестируемой цепи (независимо от расположения полюсов указателя на тестируемой цепи). Уровень напряжения индицируется светодиодами и звуковым сигналом,при этом одновременно загораются синий светодиод со знаком и красный светодиод со знаком “+”, что свидетельствует о том, что тестируемая цепь переменного тока. В другом корпусе расположен светодиод-индикатор фазы и металлический контакт.

При определении фазы переменного напряжения используется принцип протекания тока утечки. Если полюс указателя с индикатором фазы находится на фазном проводе (при напряжении электроустановки выше 90В), то при дотрагивании пальцем до металлической пластинки на корпусе указателя загорается зеленый светодиод-индикатор фазы.

При определении напряжения постоянного тока контакт- наконечники обоих корпусов подсоединяются к тестируемой цепи. При наличии напряжения появляется светозвуковой сигнал. Если загорается синий светодиод со знаком то это означает, что полюс указателя находится на минусовом проводе, в то же время светодиодами будет индицирован уровень контролируемого напряжения. Если же поменять местами расположение полюсов указателя на тестируемой цепи, то на

корпусе со светодиодами загорится красный светодиод со знаком Указатель будет работать в режиме импульсной светозвуковой индикации, что будет свидетельствовать о том, что тестируемая цепь постоянного тока и, что контакт-наконечник корпуса находится на плюсовом проводе,а светодиодная индикация на нем будет соответствовать уровню контролируемого напряжения.

5. Указание мер безопасности

В процессе работы с указателем запрещается прикасаться к неизолированным частям контактов-наконечников корпусов указателя. Безопасность при работе обеспечивается упорами на корпусах указателя.

По требованиям безопасности указатель соответствует ГОСТ 20493-2001 и “Инструкции по применению и испытанию средств защиты, используемых в электроустановках” М.2003.

6. Свидетельство о приемке

Указатель напряжения ЭЛИН-1 СЗ заводской №_ соответствует ГОСТ 20493-2001,ТУ РА 16089462.5505-2008 выдержал испытания и признан годным для эксплуатации в электроустановках.

7. Сведения о транспортировании и хранении

Транспортирование указателя может производиться любым видом транспортами этом должны быть приняты меры, предохраняющие указатели от механических повреждений и попадания влаги. Условия транспортирования средние по ГОСТ 232161

Хранение указателей по группе условий 2 ГОСТ 15150, при отсутствии воздействия кислот, щелочей, бензина, растворителей.

9.Гарантии изготовителя

Изготовитель гарантирует соответствие указателя напряжения ЭЛИН-1 СЗ требованиям ГОСТ 20493-2001 и ТУ РА 16089462.5505-2008 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в паспорте.

Гарантийный срок эксплуатации-24 месяца со дня ввода изделия в эксплуатацию. Гарантийный срок хранения 12 месяцев со дня отпуска потребителю.

neokip.ru

Указатель напряжения ЭЛИН | Электробезопасность

Арт. Элин

Наши менеджеры с удовольствием ответят на ваши вопросы,
а также помогут вам офомить покупку, по номеру:

(812) 740-09-03

Обозначения: Элин 1-С3 Элин 1-С3 Комби Элин 1С-3 ВЛ Элин 1-С3 ВЛ-2М Элин 1-С Элин 1-С ВЛ Элин 1-С3 ВЛ-М

Указатели напряжения Элин применяются для определения наличия или отсутствия напряжения постоянного и переменного тока.

Описание

Указатели рассчитаны для работы при температуре окружающего воздуха от -45°С до +45°С и относительной влажности до 98% при температуре +25°С.

Наименование	Элин 1-С3	Элин 1-С3 Комби	Элин 1С-3 ВЛ	Элин 1-С3 ВЛ-2М	Элин 1-С	Элин 1-С ВЛ	Элин 1-С3 ВЛ-М
Диапазон рабочего напряжения, В,	от 20 до 400	от 20 до 400	от 50 до 380	от 50 до 380	от 12 до 380	от 24 до 400	от 50 до 380
Напряжение индикации, В	20	20	45	50	10	20	50
Масса, кг	0,18	0,18	0,45	0,8	0,18	0,45	0,8
Ток протекающий через указатель при напряжении 400В, мА	10,0	10,0	10,0	10,0	10,0	10,0	10,0
Испытательное напряжение изоляции, кВ	1,0	1,0	2,0		1,0	1,0
Длина соединительного провода, мм	1000	1000	1000	1500	1000	1000	1500
Определение фазы		да			да
Габаритные размеры (в упаковке), мм	260х50х70	260х50х70	430х120х70	840х100х70	260х50х70	430х120х70	840х100х70

Указатель напряжения Элин 1-С3 –

двухполюсный указатель напряжения и применяется для определения наличия или отсутствия напряжения постоянного и переменного тока, с указанием полярности в диапазоне напряжений от 20 до 400В. Имеет световую и звуковую индикацию. Устройство позволяет определить фазный провод и примерно оценить величину контролируемого напряжения по градационной шкале.

Указатель напряжения Элин 1-С3 Комби – это переносной прибор индивидуального пользования и применяется для контроля наличия и определения уровней напряжения постоянного и переменного тока, определения полярности в цепях постоянного тока ,определения фазного провода в цепях переменного тока, целостности электрической цепи (прозвонка), с обеспечением звуковой и световой индикации.

Указатель Элин 1-СЗ ВЛ применяется для проверки наличия или отсутствия напряжения в сетях постоянного и переменного тока напряжением от 50 до 380В. Индикация наличия напряжения светозвуковая.

Указатель Элин-1 СЗ ВЛ-М применяется для проверки наличия или отсутствия напряжения на проводах ВЛ переменного тока напряжением от 50 до 380В, с опоры, а также непосредственно с поверхности земли (при помощи 2‐х изолирующих штанг типа ШИУК(с резьбовым адаптерами М14). Имеет возможность подключения измерительного прибора (Вольтметр или Мультиметр).

Указатель Элин-1-С применяется для проверки наличия или отсутствия напряжения в сетях постоянного и переменного тока напряжением от 12 до 380В, определения полярности, контроля, номинальных напряжений переменного тока (~ 127В, ~ 220В, ~ 380В) и нахождения фазного провода.

Указатель Элин-1-СЗ-ВЛ-2М применяется для проверки наличия или отсутствия напряжения на проводах ВЛ переменного тока напряжением от 50 до 380В, с опоры, а также непосредственно с поверхности земли (при помощи 2‐х изолирующих штанг типа ШИУК (с резьбовыми адаптерами М14).

Указатель Элин-1-С-ВЛ применяется для проверки наличия или отсутствия напряжения в сетях и переменного тока напряжением от 24 до 400В, определения полярности, величины номинальных напряжений переменного тока (~ 127В, ~ 220В, ~ 380В).

elecsafe.ru

Указатель напряжения ЭЛИН-1 СЗ

Общее описание

Указатель напряжения универсальный ЭЛИН-1СЗ светозвукового исполнения, двухполюсный предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400 В, в условиях эксплуатации У1 ГОСТ 15150 (при температуре от +40°С до – 45°С и относительной влажности 98% при 25°С).
Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа ЭЛИН-1СЗ позволяет определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-».
При проверке переменного напряжения светятся оба светодиода.
Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов.
Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения (127 В, 220В и 380В). При 127 В количество светозвуковых сигналов составляет 3-5 сигналов в секунду. При 220 В – 6-10 в секунду, При 380 В – 12-20 в секунду.

Характеристики

Рабочее напряжение	25-400 В
Порог индикации	25 В
Максимальный ток, не более	9 мА
Погодные условия эксплуатации	-45 +40 С°
Длина соединительного провода, не менее	1,0 метр
Виды индикации	свето-звуковая
Определение постоянного напряжения	25- 400 В
Определение переменного напряжения	25- 400 В
Габаритные размеры корпуса	220 x 36 x 24 мм
Вес	0,150 кг

Дополнительная информация

Диапазон рабочих напряжений, В
-постоянного тока 25-400
-переменного тока 25-400
Напряжение индикации (порог) В 25
Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более
-в однополюсном режиме 0,6
-в двухполюсном режиме 9
Габаритные размеры корпусов, мм, не более 220 x 36 x 24
Длина соединительного провода, мм, не менее 1000
Масса, кг, не более 0.15

Сертификат

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

www.ellaj.ru

ЭЛИН-1-СЗ –

ЭЛИН-1-СЗ

Указатель низкого напряжения ЭЛИН-1-СЗ

Также это изделие может называться: ЭЛИН 1 СЗ, ЭЛИН1СЗ, ЭЛИН-1-С3, ЕЛИН-1-СЗ, ЄЛИН-1-СЗ, elin-1-sz, elin 1 sz, elin1sz.

ЭЛИН-1-СЗ указатель низкого напряжения двухполюсный предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, с указанием полярности, номинальных напряжений переменного тока и фазного провода. Имеет световую и звуковую индикацию.

Технические характеристики ЭЛИН-1-СЗ:

Диапазон рабочего напряжения – от 20 В до 400 В.

Напряжение индикации:

– световой – 10 В;

– звуковой – 20 В.

Испытательное напряжение ЭЛИН-1-С3 – 1 кВ.

Ток протекающий через указатель – не более 10 мА.

Уровень звукового сигнала – не менее 70 дБ.

Частота индикации ЭЛИН-1-СЗ указателей напряжения – от 3 Гц до 4 Гц.

Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения:

– при 127 В количество светозвуковых сигналов в секунду составляет – от 3 до 5;

– при 220 В количество светозвуковых сигналов в секунду составляет – от 6 до 10;

– при 380 В количество светозвуковых сигналов в секунду составляет – от 12 до 20.

Средний срок службы устройств индикаторы ЭЛИН-1-СЗ – 15 лет.

Длина соединительного провода – не менее 1000 мм.

Габаритные размеры в упаковке – 260×50×70 мм.

Масса в упаковке – не более 180 г.

Принцип действия указателя основан на индикации светодиодов при протекании активного тока. Корпуса указателя изготовлены из влагостойкой пластмассы и защищены от внешнего воздействия пыли и проникновения влаги.

Рабочее положение индикатора напряжения ЭЛИН-1-СЗ – любое.

Устройство позволяет определить фазный провод и примерно оценить величину контролируемого напряжения по градационной шкале. Не имеет встроенного источника питания.

Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

ЭЛИН-1-СЗ указатели напряжения могут определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-». При проверке переменного напряжения светятся оба светодиода.

Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов.

Условия эксплуатации ЭЛИН-1-СЗ:

Температура окружающего воздуха – от -45° С до +45° С.

Относительная влажность при +25° С – до 98%.

vostokpribor.ru

Указатель напряжения ЭЛИН-1 СЗ П 12-660

Общее описание

Указатель напряжения ЭЛИН-1 СЗ П предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-660В.

Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока 12,110,220,380,660В, позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОМ ( светозвуковая прозвонка).

Определение целостности цепи осуществляется от энергии накопительного конденсатора. Зарядка конденсатора осуществляется от сети постоянного или переменного тока напряжением 220-380В в течение 1 минуты. Одной зарядки достаточно для работы в течение всего рабочего дня.

Характеристики

Рабочее напряжение	12-660 В
Порог индикации	12 В
Испытательное напряжение	2,0 кВ
Максимальный ток, не более	10 мА
Погодные условия эксплуатации	-45 +40 С°
Время непрерывной работы от одной зарядки при нулевом сопротивлении измеряемой цепи, не менее	7 минут
Длина соединительного провода, не менее	1,1 метр
Виды индикации	свето-звуковая
Диапазон “прозвонки” цепи	0-100 кОм
Габаритные размеры корпуса	175х30х25 мм
Габаритные размеры в упаковке	230х80х35 мм
Вес	0,100 кг

Сертификат

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

www.ellevin.ru

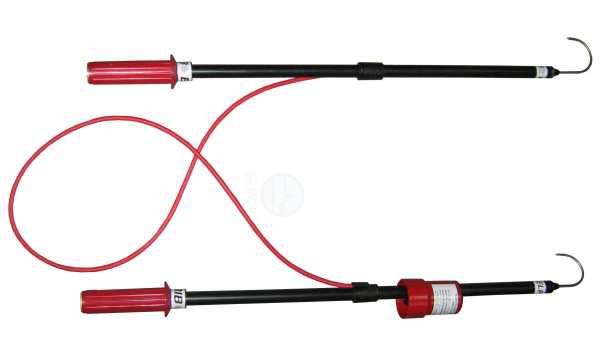

ЭЛИН-1СЗВЛ |

ЭЛИН – 1 СЗ ВЛ

Указатель низковольтный комбинированный ЭЛИН – 1 СЗ ВЛ со свето-звуковой индикацией предназначен для контроля напряжения в электроустановках постоянного и переменного то ка от 24…660В в двухполюсном и однополюсном режиме.

Указатель работает при непосредственном прикосновении к токоведущим частям (контрольным способом). Указатель питается контролируемым напряжением и обеспечивает визуальную и звуковую индикацию во всех режимах работы.

— дискретные значения индицируемого напряжения:

24В…50В…127В…220В…380В…660В

— напряж. срабатывания индикации В, не более 24

— длина соединительного повода мм, не менее 1000

— длина удлиняющих электродов (щупов) мм, не менее 600

— ограничительные упоры высотой мм, не менее 5

— габаритные размеры указателя без съемных электродов (щупов) мм 250х180

— вес указателя с съемными щупами кг, не более 0,28

Климатические условия эксплуатации: температура окружающего воздуха от -45⁰С до +40⁰С, относительная влажность не выше 98% при 25⁰С.

В конструкции указателя не предусмотрены коммутационных элементов для включения питания и переключения режимов работы.

Указатель укомплектован двумя удлиненными, изолированными по всей длине электродами (кроме рабочей части), которые позволяют провести проверку напряжения на воздушных линиях (ВЛ) до 1000В на безопасном расстоянии от провода (не ближе 0,6 метра).

По требованиям безопасности указатель соответствует ГОСТ 20493-2001. При работе с указателем следует соблюдать требования действующих «Правил по охране труда при эксплуатации электроустановок».

Гарантийный срок эксплуатации- 24 месяца со дня продажи потребителю, средний срок службы — 5 лет. При покупке требуйте сертификат дилера.

Сертификат соответствия N = РОСС АМ. АГ66.Н05346 до 14.06.2019г.

elzashita.ru
