Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки, видео

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

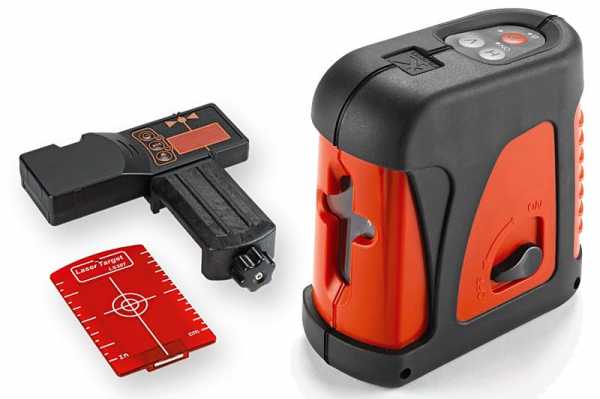

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

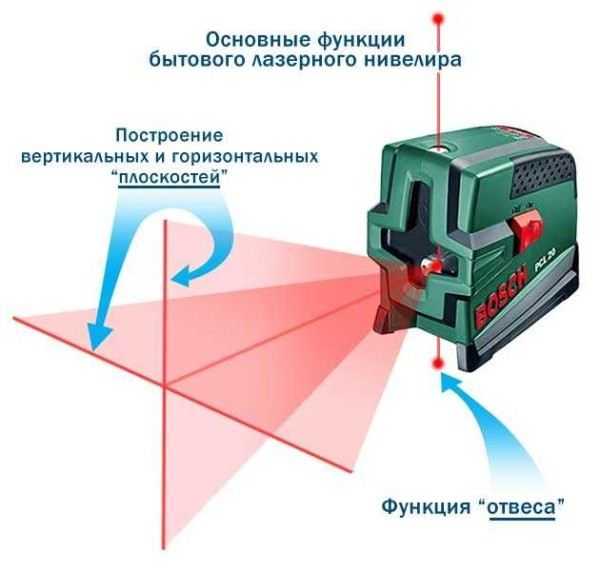

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

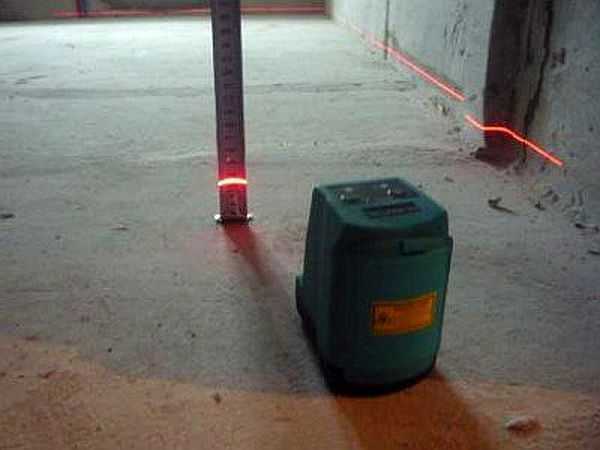

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

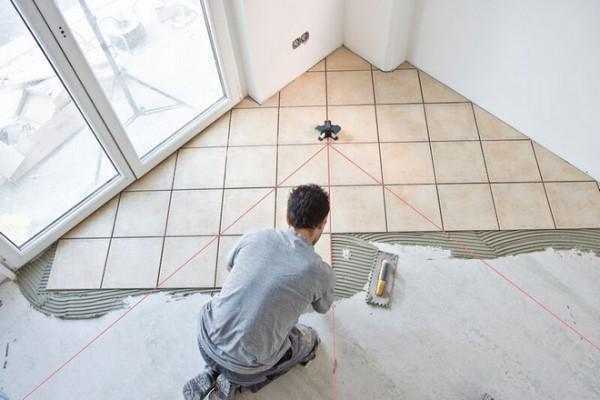

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.

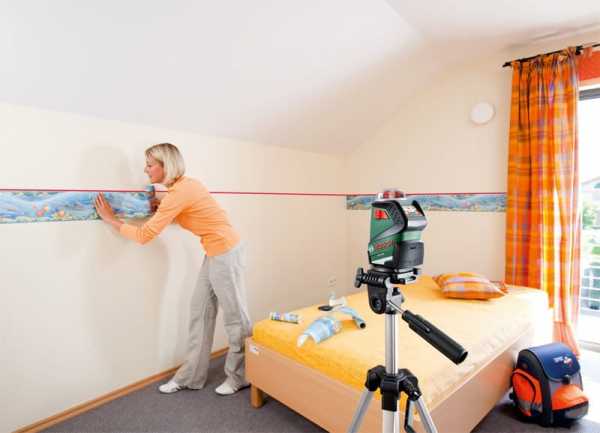

  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

  • Установка газовой колонки: правила и как подключить в квартире, схема и настройка своими руками, водопровод
  • Как остановить стиральную машину во время стирки: причины отключения и зависания при отжиме, делать, достирывает до конца
  • Подключение варочной панели к электросети: как подключить индукционную поверхность, вилка для Electrolux 4 провода
  • Не включается телевизор: индикатор горит, мигает красная лампочка, Самсунг и Филипс, почему LG и Samsung
  • Гидролизная очистка духовки что это такое: какой лучше тип, каталитический или паром, гидролизная для духового шкафа
  • Как выбрать швейную машинку для домашнего использования: выбор для дома, какую купить для начинающих, Janome
  • Не включается телевизор: индикатор горит, мигает красная лампочка, Самсунг и Филипс, почему LG и Samsung
  • Электрическая сушка для белья: как выбрать напольную сушилку, современные виды, какую правильно выбрать

openfile.ru

Как првильно пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Как пользоваться лазерным уровнем

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время  работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

  • по вертикали;
  • по горизонтали;
  • крестообразные;
  • сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

  • призменные;
  • ротационные.

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые  существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

  • горизонтально;
  • вертикально;
  • под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90°, то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

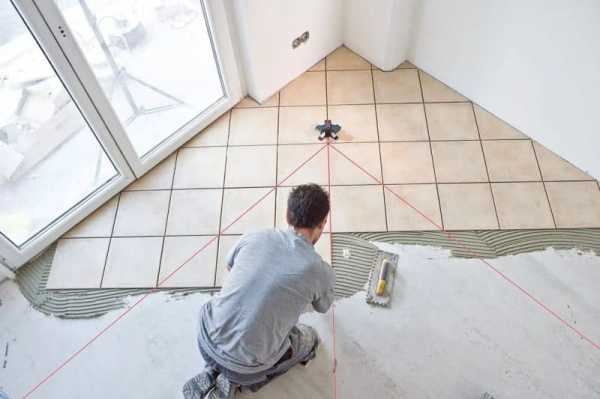

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

  • На пол, стол, подставку и любую прочную и стабильную плоскость

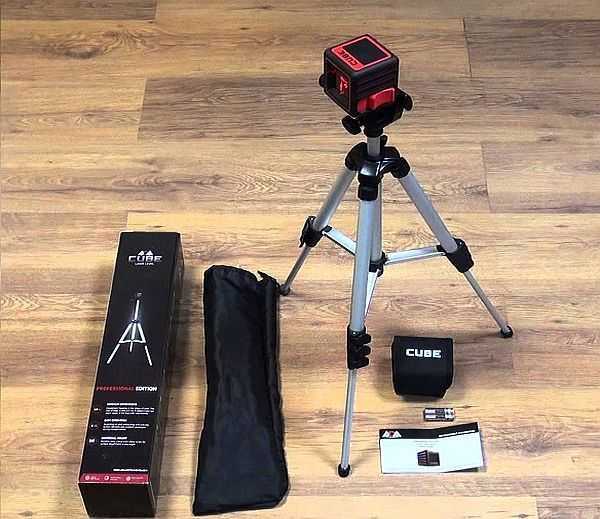

  • На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
  • На распорную штангу.
  • На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и  вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

  • угол сканирования;
  • скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

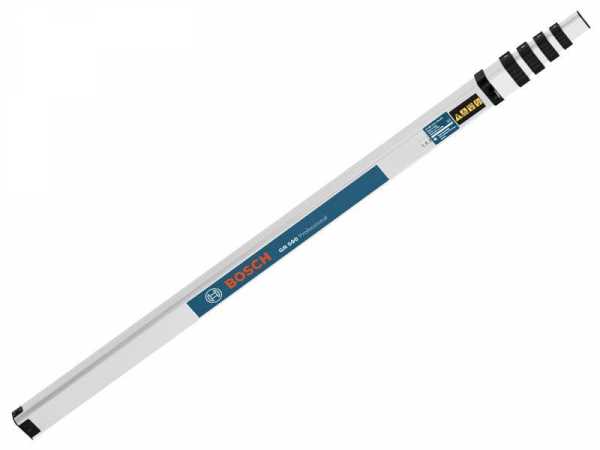

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

  • Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
  • Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
  • Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
  • Развернуть устройство на 90° и повторить операцию для всех стен.

Измерительная рейка

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

этапы выравнивая пола своими руками

Лазерный уровень или нивелир – современный специнструмент, который должен быть у каждого строителя. С его помощью можно быстро, а главное точно, отбить уровень при возведении зданий и проведении отделочных работ. Работа с лазерным уровнем проста и понятна. Современные устройства настолько просты в обращении, что с ними могут справиться люди, имеющие начальные теоретические знания в области строительства. Устройство достаточно включить. Встроенный лазер в тот же момент спроецирует на поверхность горизонтальную и вертикальную ось, согласно которым и отбивается уровень. Лазерный нивелир существенно упрощает укладку керамической плитки на пол, если все работы предполагается проводить своими руками.

Типы и преимущества лазерных нивелиров

Сегодня в продаже можно найти следующие типы уровней, использующих лазер:

  • мультипризменный построитель или кросслайнер – это оборудование для построения статичных линий. Его используют для выравнивания поверхностей, определения уровня внутри помещений с последующей установкой маяков, реже при отделке фасадов. В данном случае лазерный пучок не вращается вокруг оси. Он получается в результате расщепления пучка лазера, проходящего через систему призм. Как результат на поверхности получается видимый луч на расстоянии 10-20 м. Важным показателем здесь выступает угол развертки лучей. Он может быть 120°, 160°, 360°;
  • точечный лазер – это оборудование используется для построения осей. Принцип работы данного варианта и предыдущего одинаковы, то есть здесь нет вращения пучка лазера. Однако здесь нет и его рассеивания через призму. Как результат на поверхности образуется лишь точка. Современный нивелир проецирует точки на поверхность в трех или пяти направлениях, что существенно упрощает отделочные работы и установку маяков. Преимущество оборудования: высока точность проекции (1-3 мм на каждый 100 м), дальность (до 30 м), самовыравнивающийся механизм;
  • ротационные построители плоскостей – это многопризменное оборудование, принцип работы которого основывается на непрерывном вращении пучка света вокруг оси. Как результат на поверхность проецируются вертикальные и горизонтальные плоскости. Преимущества конструкции: дальность замеров (до 70 м, с приемником – до 300 м), маленькая погрешность.

Независимо от типа, лазерный нивелир – дорогостоящее оборудование. Его покупка для одноразового использования – нецелесообразная трата денег. Например, для выравнивания пола в ходе укладки керамической плитки своими руками или тогда, когда нужна резка материала, можно прибор взять в аренду, а можно сделать его самостоятельно.

Делаем лазерный уровень самостоятельно

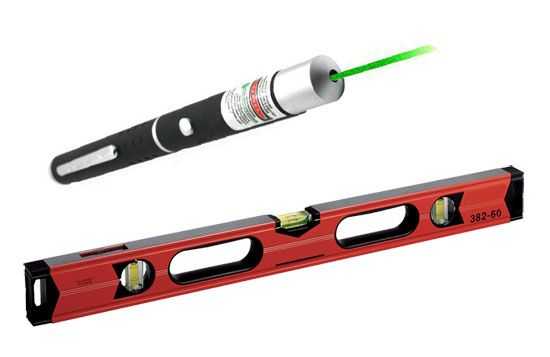

Сделать лазерный уровень самостоятельно просто. Для этого нужно взять следующие приборы: лазерная указка, пузырьковый уровень, фанерная доска (плотная), колышек квадратного или круглого сечения с диаметром от 6 см, кусочек резины.

Делаем нивелир для выравнивания пола своими руками. Этапы проведения работ:

  1. В первую очередь нужно сделать из лазерной указки уровень. Для этого берут обычную насадку без рисунка, заклеивают ее картоном. В нем проделывают отверстие шилом. Таким образом, нам удается сфокусировать пучок света.
  2. Прикрепляем указку к строительному уровню при помощи хомутов. Также нужно сделать своими руками амортизационную прослойку. Для этого берется кусочек резины и укладывается между строительным прибором и указкой. Резина позволит изменять уровень наклона указки в ходе выравнивания пола.
  3. Подготавливаем штатив. Для этого строго горизонтально срезаем верхнюю часть колышка. К ней при помощи саморезов прикрепляем дощечку. Ее положение также регулируется нивелиром. Платформа для уровня готова.
  4. Сборка конструкции. На выполненный своими руками штатив устанавливают самодельный лазерный нивелир, включаем его. На поверхности получится проекция точки. Отмечаем ее положение на стене. Находим положение второй точки и также отмечаем ее на стене. Соединив обе точки, мы получаем идеально ровную линию, по которой легко проводится установка маяков во время укладки керамической плитки. С помощью этого уровня также проводится резка плитки.

Чтобы использование самодельного лазерного уровня было комфортным и правильным, оборудование подвергают калибровке.

Укладываем керамическую плитку по уровню

Использование самодельного нивелира во время укладки керамической плитки на пол и для организации маяков ничем не отличается от установки уровня пола при помощи профессионального оборудования.

Своими руками работы проводятся в следующем порядке:

  1. Включаем нивелир, выполненный своими руками. Его установка проводится в строго горизонтальной плоскости. Правильное положение определяем строительным уровнем, к которому приделана лазерная указка. Если планируется проведение выравнивания пола для укладки керамической плитки, то установка оборудования выполняется без подставки.
  2. После выравнивания прибора по уровню, определяем положение первой точки, по которой будет проводиться выставление маяков. Проецируем прибор на стену. В месте, где лазерный луч встречается со стеной, оставляем отметку. Поворачиваем прибор на некоторый градус, опять выравниваем его положение по строительному уровню, находим вторую точку.
  3. Полученные точки соединяем линией. По ней и будет проводиться ориентирование маяков, последующая укладка керамической плитки своими руками.

Самодельный нивелир можно использовать не только в ходе укладки плитки и для организации маяков. С его помощью можно сделать правильную разметку пола и стен под черновую отделку. Также на основе его показаний выполняется резка отделочных материалов.

Преимущества резки плитки при помощи лазера

Сделать художественную укладку плитки на пол своими руками, выполнить на полу разнообразные фигуры можно, если в ходе отделочных работ используется лазерная резка. В данном случае обработка материала проводится при помощи сфокусированного пучка света (лазера) в среде вспомогательных газов. Резка используется при обработке практически всех отделочных материалов, плитки в том числе. При этом толщина материала лежит в пределах 0,1 мм…70 мм, ширина получаемого среза – 0,05 мм…1 мм. Обычная резка выполняется со скоростью 80 м/с…1 м/с.

Лазерная резка имеет ряд преимуществ:

  • отличается высоким качеством, здесь не требуется дополнительная обработка кромки среза;
  • высокая производительность и скорость резки;
  • узконаправленное действие – лазер оказывает точечное воздействие. Как результат температура обрабатываемого материала не повышается, а следовательно остаются неизменными его технические характеристики;
  • с помощью лазерной резки можно обрабатывать материалы, не боясь их деформации;
  • подобная резка позволяет сделать любой срез на таких хрупких материалах, как керамическая плитка. При этом целостность последней сохраняется;
  • бесшумность процесса;
  • параметры процесса легко изменяются и настраиваются.

Художественная резка плитки, выставление маяков при помощи лазера позволят сделать оригинальную и долговечную отделку пола на основе керамической плитки, не затратив на проведение работ большой суммы денег.

gurupola.ru

Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки, видео

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

vizada.ru

этапы выравнивая пола своими руками

Лазерный уровень или нивелир – современный специнструмент, который должен быть у каждого строителя. С его помощью можно быстро, а главное точно, отбить уровень при возведении зданий и проведении отделочных работ. Работа с лазерным уровнем проста и понятна. Современные устройства настолько просты в обращении, что с ними могут справиться люди, имеющие начальные теоретические знания в области строительства. Устройство достаточно включить. Встроенный лазер в тот же момент спроецирует на поверхность горизонтальную и вертикальную ось, согласно которым и отбивается уровень. Лазерный нивелир существенно упрощает укладку керамической плитки на пол, если все работы предполагается проводить своими руками.

Типы и преимущества лазерных нивелиров

Сегодня в продаже можно найти следующие типы уровней, использующих лазер:

  • мультипризменный построитель или кросслайнер

    – это оборудование для построения статичных линий. Его используют для выравнивания поверхностей, определения уровня внутри помещений с последующей установкой маяков, реже при отделке фасадов. В данном случае лазерный пучок не вращается вокруг оси. Он получается в результате расщепления пучка лазера, проходящего через систему призм. Как результат на поверхности получается видимый луч на расстоянии 10-20 м. Важным показателем здесь выступает угол развертки лучей. Он может быть 120°, 160°, 360°;
  • точечный лазер

    – это оборудование используется для построения осей. Принцип работы данного варианта и предыдущего одинаковы, то есть здесь нет вращения пучка лазера. Однако здесь нет и его рассеивания через призму. Как результат на поверхности образуется лишь точка. Современный нивелир проецирует точки на поверхность в трех или пяти направлениях, что существенно упрощает отделочные работы и установку маяков. Преимущество оборудования: высока точность проекции (1-3 мм на каждый 100 м), дальность (до 30 м), самовыравнивающийся механизм;
  • ротационные построители плоскостей

    – это многопризменное оборудование, принцип работы которого основывается на непрерывном вращении пучка света вокруг оси. Как результат на поверхность проецируются вертикальные и горизонтальные плоскости. Преимущества конструкции: дальность замеров (до 70 м, с приемником – до 300 м), маленькая погрешность.

Независимо от типа, лазерный нивелир – дорогостоящее оборудование. Его покупка для одноразового использования – нецелесообразная трата денег. Например, для выравнивания пола в ходе укладки керамической плитки своими руками или тогда, когда нужна резка материала, можно прибор взять в аренду, а можно сделать его самостоятельно.

Делаем лазерный уровень самостоятельно

Сделать лазерный уровень самостоятельно просто. Для этого нужно взять следующие приборы: лазерная указка, пузырьковый уровень, фанерная доска (плотная), колышек квадратного или круглого сечения с диаметром от 6 см, кусочек резины.

Делаем нивелир для выравнивания пола своими руками. Этапы проведения работ:

  1. В первую очередь нужно сделать из лазерной указки уровень. Для этого берут обычную насадку без рисунка, заклеивают ее картоном. В нем проделывают отверстие шилом. Таким образом, нам удается сфокусировать пучок света.
  2. Прикрепляем указку к строительному уровню при помощи хомутов. Также нужно сделать своими руками амортизационную прослойку. Для этого берется кусочек резины и укладывается между строительным прибором и указкой. Резина позволит изменять уровень наклона указки в ходе выравнивания пола.
  3. Подготавливаем штатив. Для этого строго горизонтально срезаем верхнюю часть колышка. К ней при помощи саморезов прикрепляем дощечку. Ее положение также регулируется нивелиром. Платформа для уровня готова.
  4. Сборка конструкции. На выполненный своими руками штатив устанавливают самодельный лазерный нивелир, включаем его. На поверхности получится проекция точки. Отмечаем ее положение на стене. Находим положение второй точки и также отмечаем ее на стене. Соединив обе точки, мы получаем идеально ровную линию, по которой легко проводится установка маяков во время укладки керамической плитки. С помощью этого уровня также проводится резка плитки.

Чтобы использование самодельного лазерного уровня было комфортным и правильным, оборудование подвергают калибровке.

Укладываем керамическую плитку по уровню

Использование самодельного нивелира во время укладки керамической плитки на пол и для организации маяков ничем не отличается от установки уровня пола при помощи профессионального оборудования.

Своими руками работы проводятся в следующем порядке:

  1. Включаем нивелир, выполненный своими руками. Его установка проводится в строго горизонтальной плоскости. Правильное положение определяем строительным уровнем, к которому приделана лазерная указка. Если планируется проведение выравнивания пола для укладки керамической плитки, то установка оборудования выполняется без подставки.
  2. После выравнивания прибора по уровню, определяем положение первой точки, по которой будет проводиться выставление маяков. Проецируем прибор на стену. В месте, где лазерный луч встречается со стеной, оставляем отметку. Поворачиваем прибор на некоторый градус, опять выравниваем его положение по строительному уровню, находим вторую точку.
  3. Полученные точки соединяем линией. По ней и будет проводиться ориентирование маяков, последующая укладка керамической плитки своими руками.

Самодельный нивелир можно использовать не только в ходе укладки плитки и для организации маяков. С его помощью можно сделать правильную разметку пола и стен под черновую отделку. Также на основе его показаний выполняется резка отделочных материалов.

Преимущества резки плитки при помощи лазера

Сделать художественную укладку плитки на пол своими руками, выполнить на полу разнообразные фигуры можно, если в ходе отделочных работ используется лазерная резка. В данном случае обработка материала проводится при помощи сфокусированного пучка света (лазера) в среде вспомогательных газов. Резка используется при обработке практически всех отделочных материалов, плитки в том числе. При этом толщина материала лежит в пределах 0,1 мм…70 мм, ширина получаемого среза – 0,05 мм…1 мм. Обычная резка выполняется со скоростью 80 м/с…1 м/с.

Лазерная резка имеет ряд преимуществ:

  • отличается высоким качеством, здесь не требуется дополнительная обработка кромки среза;
  • высокая производительность и скорость резки;
  • узконаправленное действие – лазер оказывает точечное воздействие. Как результат температура обрабатываемого материала не повышается, а следовательно остаются неизменными его технические характеристики;
  • с помощью лазерной резки можно обрабатывать материалы, не боясь их деформации;
  • подобная резка позволяет сделать любой срез на таких хрупких материалах, как керамическая плитка. При этом целостность последней сохраняется;
  • бесшумность процесса;
  • параметры процесса легко изменяются и настраиваются.

Художественная резка плитки, выставление маяков при помощи лазера позволят сделать оригинальную и долговечную отделку пола на основе керамической плитки, не затратив на проведение работ большой суммы денег.

dekormyhome.ru

Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки,

Главная » Инструменты » Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен .
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в . Манипуляций достаточно много, но они несложны.

http://stroychik.ru

legkoe-delo.ru

Как самостоятельно класть кафельную плитку с лазерным уровнем на стены?

Лазерные уровни конечно разные, но перед работой с уровнем необходимо выполнить всю подготовку.

Убираем со стен старую отделку (обои, различную вагонку, плиты и так далее).

Пробиваем стены на ровность.

Если стены оштукатурены и штукатурка не держится, убираем и её.

Убираем пыль.

Грунтовка с просушкой.

Выставили маяки, заштукатурили, штукатурку затирать не надо, чем "бугристей" поверхность (речь не о неровностях, а о степени гладкости поверхности) тем лучше для кафеля.

Просушка.

Грунтовка с просушкой.

Вот только после этого можно приступать к кладке кафеля.

Устанавливаем уровень по центру помещения (как вариант, есть и другие) если лазерный уровень с автоматической корректировкой положения, то всё просто, если нет, выставляем его по вертикале (смотрим на пузырёк, некоторые модели издают звуковой сигнал).

Включаем уровень.

Лазерные уровни даже в базовой комплектации имеют функцию отображения плоскости и по вертикале и по горизонтали.

Всё, на стене есть уровень, если кладёте плитку со второго ряда, то по отмеченным линия крепим профиль.

Далее обычная кладка, нанесли клей обычным шпателем, сформировали борозды зубчатым шпателем.

Прижали плитку к поверхности.

Следующая плитка, между плиток вставляем крестики.

Ровность кладки можно пробивать правИлом (я имею в виде ровность одной плитки относительно другой, то есть не должно быть зазоров).

На следующий день (если облицовку закончили) очищаем швы от остатков клея и затираем их).

Из личного опыта могу добавить, лазерный уровень совершено лишний "девайс" при кладке кафеля, не надо тратиться на него (если конечно Вы не профессиональный строитель и лазерный уровень используются в иных работах).

Для кладки кафеля нужен обычный пузырьковый уровень, лучше два, разной длины.

Лазерным уровнем Вы не пробьёте ровность кладки между плитками и не "пристучите" (придавите) её.

www.remotvet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
