Уклон канализационной трубы: минимальный, максимальный

В большинстве случаев канализацию делают самотечной. Это значит, что все стоки уходят самостоятельно, под действием гравитационных сил. Но чтобы они двигались, трубы необходимо укладывать не ровно, а с наклоном, причем с определенным.Каким должен быть уклон канализационных труб и будем говорить дальше.

Ровно канализационные трубы укладывать нельзя

Для чего нужен уклон канализационной трубы

Содержание статьи

Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.

При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:

Делают уклон меньше рекомендованного. В этом случае вода уходит очень медленно, участок трубопровода часто забивается. Даже если речь идет о ванной, в трубах скапливается осадок, который вызывает образование засоров. Если с маленьким уклоном уложена труба от унитаза, то во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться запах разлагающихся отходов жизнедеятельности.
Канализационную трубу надо укладывать с определенным уклоном
Уклон канализационной трубы делают слишком большой. Этот случай ничем не лучше. Вода уходит быстро, а твердые включения остаются в трубе. Они гниют, распространяют ароматы, да еще и становятся причиной засора. При таком положении вещей канализацию приходится чистить чуть ли не каждый месяц.

Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

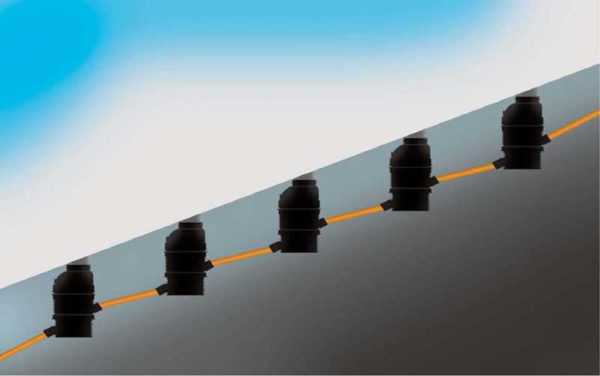

Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

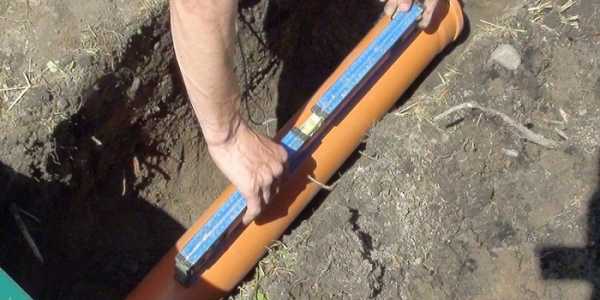

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Совет! При монтаже разворачивайте раструбы канализационных против хода потока. Так меньше вероятность получить подтекающие стыки.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

stroychik.ru

Уклон канализационной трубы на 1 метр: СНиП и угол уклона

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов. Только так вы получите эффективно работающую и долговечную систему. Особенно важно соблюдать уклон канализационной трубы при устройстве самотёчной системы (именно такой вариант удаления стоков используется в квартире и частном доме). Этот параметр зависит от диаметра и длины канализации. Он выбираться согласно СНиП 2.04.03-85 и 2.04.01-85. Недостаточный, как и чрезмерный, уклон труб может привести к множеству проблем. В нашей статье мы расскажем, какой нужен наклон внутренней и наружной канализации, как делать его расчет и на что обращать внимание.

Особенности определения превышения

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов

Чтобы определить минимальный уклон канализации, домашние мастера пользуются следующими методами:

Чтобы не делать расчет, некоторые мастера стараются выполнить угол наклона как можно больше.
Некоторые умельцы вообще упускают этот момент или делают минимальное превышение, которое оговорено в СНиП для трубопроводов другого диаметра.
Чтобы правильно определить уклон канализационной трубы, нужно сделать специальный расчет, руководствуясь нормативами из СНиП и других регламентирующих документов.

Как может показаться, слишком большой уклон канализационного трубопровода поможет стокам быстрее стекать в общедомовую систему. Однако при очень быстром течении стоков они не успевают смыть все твердые частицы, и те откладываются на внутренней поверхности, образуя засор. Кроме этого, при большой скорости стоки перекрывают весь просвет изделия и вызывают срыв гидрозатвора в сифонах. В итоге газы из канализации проходят в помещение. Именно поэтом даже максимальный наклон трубопровода строго ограничивается СНиП.

Важно: запрещено делать уклон трубопровода канализации больше чем 150 мм на погонный метр.

Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации.

Внимание: чтобы канализация прослужила вам без поломок и как можно дольше, необходимо делать предварительный расчет с учётом норм из СНиП, согласно которым превышение подбирается в зависимости от диаметра и протяжённости трубы.

Назначение

Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме

Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме, потому что благодаря этому можно застраховаться от многих проблем в ходе эксплуатации сетей:

Если система заилится из-за недостаточного уклона или его отсутствия, то просвет канализации сузится, и при сливании большого количества воды будет возникать гидроудар, срывающий гидрозатворы в сифонах. Если в сифоне не будет гидрозатвора, неприятные канализационные газы начнут проникать в помещение квартиры.
Заиливание магистрального трубопровода будет приводить к выходу всей системы из строя.
Нормативный уклон канализационной трубы позволит защитить от прорывов и протечек, образующихся в подвале доме.
Если без наклона установить чугунные элементы канализации, подверженные коррозии, то в системе могут образовываться свищи и прорехи из-за застоя воды.

Важно: наклон трубопровода нужен, чтобы получить оптимальную скорость перемещения сточных вод, при которой твёрдые частицы будут транспортироваться к конечной точке без оседания на дне изделия. Согласно нормам СНиП скорость течения стоков по системе должна быть 0,7 м/сек.

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

Рекомендуем к прочтению:

Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше 1,7 … 2,3 м, а наклон – 1 к 48.
Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Превышение на погонный метр

Чем больше диаметр трубопровода, тем меньше величина превышения

Как правило, уклон канализации на 1 метр согласно СНиП определяется не в градусах, а в величине, которая выражается в соотношении превышения одного конца трубопровода над другим к погонному метру длины.

Чтобы вы знали, какой уклон труб делать на погонный метр, можете воспользоваться следующими данными:

Для элементов сечением 50 мм минимальная величина равна 0,03 промилле, то есть один край метрового изделия должен быть выше второго на 30 мм.
Трубопровод диаметром 110 мм должен иметь превышение, равное 0,02. Это значит, что один край выше другого на 20 мм при длине 1 метр.
Трубопровод сечением 160 мм должен иметь минимальный наклон 0,008 промилле. Значит, превышение метрового участка составляет 8 мм.
Элементы с размером 200 мм должны иметь превышение 0,007 промилле, то есть один конец метрового отрезка выше другого на 7 мм.

Важно: чем больше диаметр трубопровода, тем меньше величина превышения.

Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см.

Наружные сети

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:

Рекомендуем к прочтению:

Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.

Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.

Расчет наполняемости

При выполнении расчета обязательно находится наполняемость трубопровода

При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.

Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1.

Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

для пластиковых и стеклянных изделий он равен 0,5;
для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.

Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.

vodakanazer.ru

Уклон линии. Графики заложений

Подробности: Категория: Учебное пособие по инженерной геодезии

Уклон i линии – отношение превышения h к заложению линии d (рис. 5.22). Уклон – мера крутизны ската.

Например, h = 1 м, d = 20 м. i = 1/20 = 0,05.

Уклоны выражаются в процентах i = 5% или в промиллях i = 50 ‰. Чем больше d, тем меньше крутизна <.

уклон линии ; (5.1)

крутизна ската <.

Рис. 5.22. Уклон линии

График заложений по уклонам

График строится по формуле ,

где h – константа для данной карты; i – задается.

Пример: Масштаб 1:10 000, h = 1 м, i = 0,001 (табл. 5.2). Подставляя в формулу, получим = 1000 м, что на карте масштаба 1:10 000 составляет 10 см.

Таблица 5.2

h, м	1	1	1	1	1	1
i ‰	0,001	0,002	0,003	0,004	0,005	0,006
d, м	1000	500	333	250	200	167
на карте, см	10	5	3,33	2,5	2,0	1,67

Рис. 5.23. График заложений по уклонам

График заложений по углам

График строится по формуле ,

где h – константа для данной карты;

< – задается.

Пример: Масштаб 1:10 000, h = 2,5 м (табл. 5.3). Для < = 0°30r; d = 2,5 · ctg 0°30r = 286,5 м, что на карте составляет 2,86 см и т.д. для углов 1°, 2°, 3°… 10°.

Таблица 5.3

h, м	2,5	2,5	2,5	2,5	2,5	2,5	2,5
<, град.	0°30r	1°	2°	3°	5°	…	10°
ctg <	114.59	57.29	28.64	19.08	11.43	…	5.67
d, м	286.47	143.22	71.59	47.70	28.58	…	14.18
На карте, см	2,86	1,43	0,72	0,48	0,29	…	0,14

Рис. 5.24. График заложений по углам

cities-blago.ru

Уклон канализации на 1 метр — СНИП

Угол наклона прокладываемых в канализациях труб обычно измеряют не в градусах, а в сантиметрах на метр. Это означает насколько участок трубопровода с длиной 1 м выше, чем соседний участок. Все нижеописанное можно отнести и к дренажной системе.

Результат недостаточного уклона

При недостаточном уклоне образуются частые засоры и застои в водоотводе. Предпосылкой этому является малая скорость потока воды, которая не может протолкнуть большие фракции отходов. Далее, образуются застои, и отходы застревают на стенах трубы.

При этом система канализации подвергается сильному заиливанию. Чем меньше будет угол уклона канализационных труб, тем более часто придется делать чистку системы .

Результат слишком сильного уклона

В данном случае, сток воды будет очень быстрым, что тоже нехорошо, крупные фракции отходов прибиваются к стенам труб и не могут пройти далее, а внутренние сваренные соединения труб и соединения фитингов испытывают большую нагрузку.

Правильный угол наклона труб для внутренней системы канализации

Есть определенные нормативы (СНиП), на которые нужно ориентироваться для выбора правильного наклона:

Трубопровод с диамeтром 50 мм – наклон 3 см/м
Трубопровод с диамeтром 110 мм – наклон 2 см/м
Трубопровод с диаметром 160 мм – наклон 0,8 см/м
Трубопровод с диаметром 200 мм – наклон 0,7 см/м

С длиной веток канализации не более 1,5 метра допускается отличие наклона друг от друга.

При расчете высоты, а также ширины лотка учитывается скорость сточных вод, проходящих самоочищение. Рассчитать лоток несложно. Лотки заполняются не больше, чем на 80% их высоты, ширина при всем этом должна быть более 20 см . Эти значения учитываются при расчете конструкции канализации с расчетом гидравлического давления. К примеру, пусть высота лотка 60 см . Тогда ширина будет не менее 80 см .

Помещения, в которых значение наклона рассчитываются отдельно

Все квартиры, частные дома и предприятия имеют специальные сантехнические помещения, такие как туалеты, кухни и ванные комнаты. В них обычно устанавливаются сантехнические приборы, для каждого из которых рассчитывается угол наклона сточного трубопровода. Исходя из того, что для кухонной мойки и умывальника в ванной всегда применяются трубопроводы диаметром 50 мм, минимальный уклон сточного трубопровода устанавливается 25 мм/м, оптимально — 35 мм/м. Для унитаза же применяется сточный трубопровод диаметром 100 мм , следовательно минимальный угол наклона для него устанавливается 12 мм/м, оптимально — 20 мм/м.

Сантехнический Прибор	Соотношение наклона стока	Расстояние между стоком и сифоном, мм	Диаметр сточного трубопровода, мм
Ванна	1 / 30	100 0 — 130 0	40
Душ	1 / 48	150 0 — 170 0	40
Унитаз	1 / 20	до 600 0	100
Раковина	1 / 12	0 — 80 0	40
Биде	1 / 20	70 0 — 100 0	30 — 40
Мойка	1 / 36	130 0 — 150 0	30 — 40
Слив Комбо (мойка, душ, ванна)	1 / 48	170 0 — 230 0	50

Определение наклона внешней канализации или дренажной системы

Для прокладки внешней канализации от дома применяются сточные водоводы большего диаметра, чем применяемые в домашней системе. Диаметры таких водоводов начинаются с наружного размера 110 мм. Наклон этих труб при расчете внешней канализационной или дренажной системы определяется по-другому. Правильный наклон сточного водовода для наружного диаметра 150 мм составляет 8 мм/м, а вот для наружного диаметра 200 мм величина наклона уменьшается и составляет 7 мм/м. СНиП определяет, что максимальный наклон сточных трубопроводов от дома не может превышать 150 мм/м, кроме коротких кусков длиной не более 1,5 м . Также определяется уклон дренажной трубы 110 мм.

Практический расчет наклона

Для правильного расчета угла наклона необходимо установить значение длины и диаметра применяемой сточного трубопровода канализации или дренажной системы. Эти значения сравниваются со специальными таблицами, значения в которых стандартизированы ГОСТ. В этих таблицах значения наклона даны в сотых долях, соответствующих определенному диаметру. Такие числа обычно переводятся в обычные значения, выраженные в миллиметрах на метр .

Например, при табличном значении 0,05 реальный уклон канализационной трубы должен составлять 50 миллиметров на метр . Если же табличное значение составляет 0,0001, то реальный наклон должен составлять 1 миллиметр на метр сточной трубы. Чтобы определить общий угол наклона канализационной трубы, необходимо длину трубопровода умножить на угол наклона, определенный в специальной таблице.

Основные правила монтажа сточных канализационных водоводов:

В частном домовладении уклон канализационной трубы просчитывается, отталкиваясь от значения диаметра стояка;
При диаметре стояка менее 110 миллиметров требуется сделать уклон в 20 мм на метр ;
Минимальный уклон сточных водоводов с диаметром менее 50 миллиметров – 30 миллиметров на метр трубопровода ;
При диаметре сточного трубопровода канализации 160 миллиметров величина наклона является 8 миллиметров и выше на метр трубопровода .

Коэффициент наполненности канализации

Коэффициент наполненности канализации имеет важное значение для нормального функционирования системы канализации. Рассчитывается он по простой формуле К=Н/ D , где К – коэффициент наполненности, Н – высота канализационных вод и D – поперечный диаметр. Значение Коэффициента наполненности всегда лежит в области от 0 до 1, при этом получается, что когда К = 1, то водовод в системе полностью заполнен. А когда К = 0, то водовод полностью пуст. При нормальном функционировании системы К = 0,5 – 0,6 , т.е. водовод заполняется стоками примерно на 50% — 60%.

Коэффициент наполненности должен соответствовать материалу, из которого изготовлены сточные водоводы. Для изделий, изготовленных из керамики или асбеста необходимый коэффициент – 0,6. для пластиковых изделий значение этого коэффициента – 0,5 , т.к. пластик более гладкий и скользкий. При правильном расчете всех характеристик и грамотной прокладке сточных трубопроводов добиваются скорости прохождения вод со скоростью 0,7 м/с. Организуется нормальный самотек.

При такой скорости потока твердые фракции отходов не оседают на стенках трубопроводов и система канализации не засоряется .

При проектировании системы канализации необходимо выбрать подходящий диаметр сточного трубопровода, исходя из следующих условий:

Сантехнические приборы подключаются к системе канализации через патрубки, диаметр которых не может быть больше, чем у сточных трубопроводов;
При увеличении диаметра сточных трубопроводов проходимость вод увеличивается в геометрической прогрессии;
Для нормального движения сточных вод коэффициент наполняемости не может превышать значения 0,6;
Расчет диметра сточных трубопроводов производится по таблицам в СНиП

Укладка сточных трубопроводов при разных значениях уровня промерзания грунта

В условиях Российской Федерации значения уровня промерзания грунта отличаются в зависимости от расположения конкретной области относительно Севера. Поэтому, перед проектированием дома эти значения для своей области необходимо определить в СНиП . Для столицы России и Московской области значение промерзания грунта – глубина 1 ,4 метра . Выше этого уровня прокладывать сточные трубопроводы канализации можно лишь при их дополнительном утеплении.

Создание монтажной подушки

Нужный наклон системы канализации достигается применением монтажной подушки. Она представляет собой песчаную насыпь, сверху на которую укладываются сточные трубопроводы канализации.

Полностью собранный трубопровод укладывают на монтажную подушку. Выравнивая глубину с помощью уровня и подсыпая песок, доводят угол наклона до нужного значения. Трубопровод канализации на одну треть сечения должен уходить на глубину в песок. Этим достигается полная неподвижность и хорошая плотность прилегания.

Советы специалиста

При проектировании и монтаже канализации стоит обратить внимание на некоторые моменты:

При строительстве системы канализации в помещениях частного домовладения из-за усадки всей конструкции дома стоит предусмотреть возможность регулировки наклона сточных трубопроводов;
Угол соединения трубопроводов должен быть не менее 120 градусов. Если это технически невозможно, то нужно добавить смотровой люк для наблюдения за системой и своевременной ее очистки;
Строительство наружной канализации начинается от сточного колодца и ведется в сторону размещения сантехнических приборов, в сторону дома.

remontoni.guru

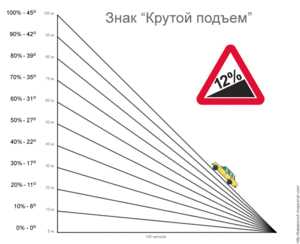

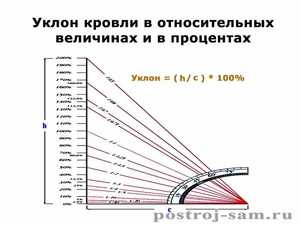

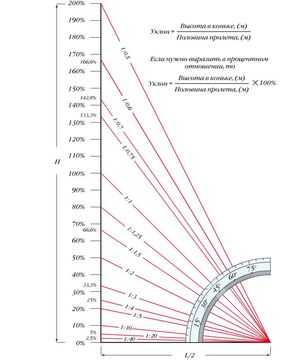

как посчитать, методы, как перевести градусы в промилле

Существуют нормативы на уклоны при проектировании различных коммуникаций и сооружений, которыми руководствуются в своей работе архитекторы и строители. Пользоваться можно любыми размерностями, в том числе и градусами. На практике принято крутые склоны обозначать в градусах, а пологие — в процентах и промилле.

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:

С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах. Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.
По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.

Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность измеряемого участка кровли, и стрелка обозначит угол.

Определение угла наклона через тангенс

Из тригонометрии известно, что тангенс — дробь, в основании которой прилежащий к углу катет, а поверх — противолежащий (перепад высот). Чтобы определить уклон кровли в процентах и градусах через тангенс, понадобится выполнить замеры:

высоты от потолочного перекрытия до конька кровли;
расстояния от края ската до проекции верхней линии смыкания двух плоскостей.

Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы, влияющие на выбор угла скатов крыши:

способность комплексно защищать строение от внешних воздействий — техногенных и природных;
стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;
преобладание определённых решений архитекторов в отдельных регионах;
количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус º	Тангенс	Процент, %	Промилле, ‰	Градус º	Тангенс	Процент, %	Промилле, ‰
1	0,0175	1,75	17,5	22	0,4040	40,40	—
5	0,0875	8,75	87,5	24	0,4452	44,52	—
10	0,1740	17,40	174	26	0,4878	48,78	—
12	0,2125	21,25	—	28	0,5318	53,18	—
14	0,2494	24,94	—	30	0,5773	57,73	—
16	0,2868	28,68	—	35	0,7001	70,01	—
18	0,3250	32,50	—	40	0,8390	83,90	—
20	0,3828	38,28	—	45	1,0000	100,0	—

Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

planken.guru

TOP HEADLINES
