Уклон 0 03 в градусах – Таблица уклонов кровли | Xatki.by

alexxlab | 05.10.2019 | 0 | Вопросы и ответы

Таблица уклонов кровли | Xatki.by

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

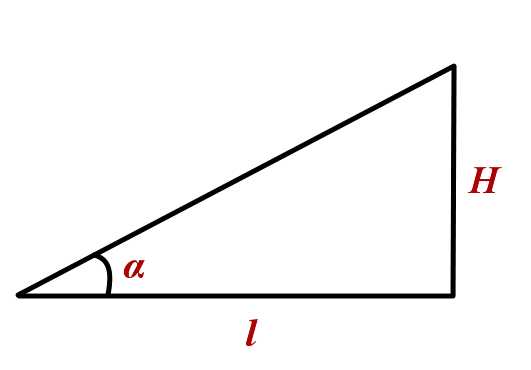

Итак, уклон рассчитывается по формуле: i=H/l
Для примера дано:
Высота конька (H): 2 м
Заложение (l): 2,86 м
Рассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент уклона.
Предложенная таблица поможет вам быстро перевести значения из одной меры в другую.

ГрадусыПроценты (%)ОтношениеУклон (i)
Коэфф. уклона (К)
46,991:14,310,06991,003
58,751:11,430,08751,004
610,511:9,520,10511,006
712,281:8,140,12281,008
814,051:7,120,14051,010
915,841:6,310,15841,012
1017,631:5,670,17631,015
11
19,441:5,140,19441,019
1221,261:4,700,21261,022
1323,091:4,330,23091,027
1424,931:4,000,24931,031
1526,791:3,730,26791,035
1628,671:3,490,28671,040
1730,571:3,270,30571,046
1832,491:3,08
0,3249
1,051
1934,431:2,900,34431,058
2036,41:2,750,36401,064
2138,391:2,610,38391,071
2240,41:2,480,40401,079
2342,451:2,360,42451,086
2444,521:2,250,44521,095
2546,631:2,150,46631,104
26
48,77
1:2,050,48771,113
2750,951:1,960,50951,122
2853,171:1,880,53171,133
2955,431:1,800,55431,143
3057,741:1,730,57741,155
3160,091:1,660,60091,167
3262,491:1,600,62491,179
3364,941:1,540,6494
1,192
3467,451:1,480,67451,206
3570,021:1,430,70021,221
3672,651:1,380,72651,236
3775,361:1,330,75361,252
3878,131:1,280,78131,269
3980,981:1,240,80981,287
4083,911:1,190,83911,305
4186,93
1:1,15
0,86931,325
4290,041:1,110,90041,346
4393,251:1,070,93251,367
4496,571:1,040,96571,390
451001:111,414
46103,551:0,971,03551,439
47107,241:0,931,07241,466
48111,061:0,901,11061,495
49
115,041:0,871,15041,524
50119,181:0,841,19181,556
51123,491:0,811,23491,589
52127,991:0,781,27991,624
53132,71:0,751,32701,662
54137,641:0,731,37641,701
55142,821:0,701,42821,743
56148,261:0,67
1,4826
1,788
57153,991:0,651,53991,836
58160,031:0,631,60031,887
59166,431:0,601,66431,942
60173,21:0,581,73202,000
61180,41:0,551,80402,063
62188,11:0,531,88102,130
63196,31:0,511,96302,203
64
205,0
1:0,492,05002,281
65214,51:0,472,14502,366
66224,61:0,452,24602,459
67235,61:0,422,35602,560
68247,51:0,402,47502,670
69260,51:0,382,60502,790
70274,71:0,362,74702,924
72307,81:0,333,0780
3,236
74348,71:0,293,48703,628

xatki.by

Уклон канализации на 1 метр СНИП

Уклон канализации на 1 метр СНИП

С каким уклоном прокладывать трубы канализации?

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

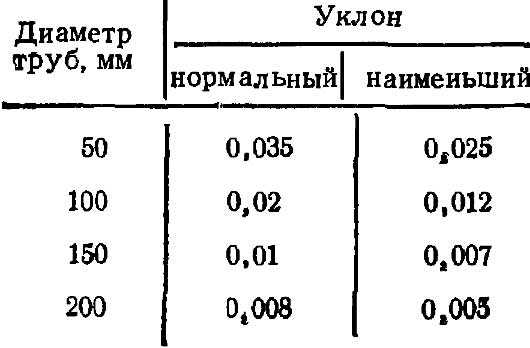

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

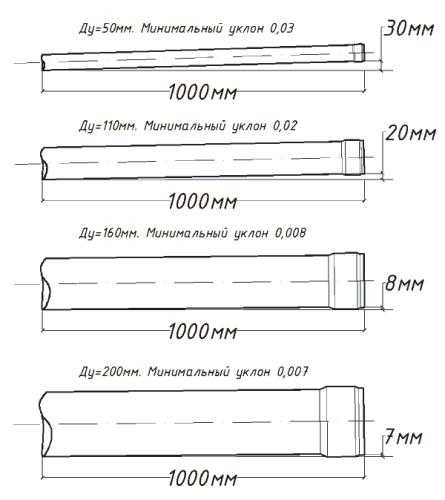

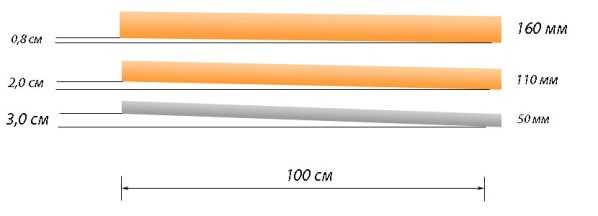

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Также у чугунной, пластиковой или асбестоцементной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить наполненность можно при помощи формулы:

ВЫСОТА УРОВНЯ СТОКОВ / ДИАМЕТР ТРУБОПРОВОДА

Максимальный уровень наполненности – 1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. Это коэффициент, часто его принимают 0,5 – как определение половины трубной полости. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок), и её угла по отношению к септику.

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Профессионалы говорят, что 0,7 м/с позволяют отходам быстро проходить мимо стенок, при этом не прилипая. Следователь, правильный расчет выглядит так:

0,5 / 110 = 0,04 – это уровень наполненности

0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры. Следователь на метр будет использовать больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный. В большинстве случаев этот допустимый размер напорной трубы меньше на 0,02 – 0,01 мм.

Согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

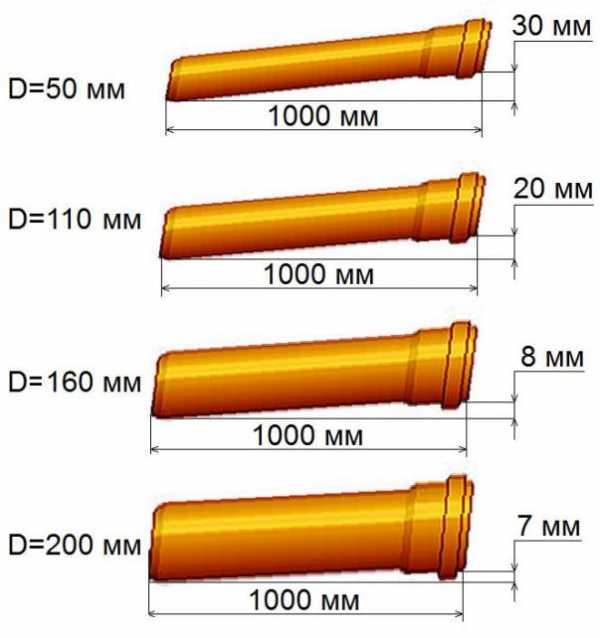

  • На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  • Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 градусов;
  • Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  • Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  • При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, не таким сильным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  • Перед работой нужно обязательно составлять план.
  • Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном. Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

    Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.



    Если Вы желаете получать уведомления
    о новых полезных статьях из раздела:
    Сантехника, водоснабжение, отопление,
    то оставте Ваше Имя и Email.


        Серия видеоуроков по частному дому
                Часть 1. Где бурить скважину?
                Часть 2. Обустройство скважины на воду
                Часть 3. Прокладка трубопровода от скважины до дома
                Часть 4. Автоматическое водоснабжение
        Водоснабжение
                Водоснабжение частного дома. Принцип работы. Схема подключения
                Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
                Расчет самовсасывающего насоса
                Расчет диаметров от центрального водоснабжения
                Насосная станция водоснабжения
                Как выбрать насос для скважины?
                Настройка реле давления
                Реле давления электрическая схема
                Принцип работы гидроаккумулятора
                Уклон канализации на 1 метр СНИП
        Схемы отопления
                Гидравлический расчет двухтрубной системы отопления
                Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
                Гидравлический расчет однотрубной системы отопления
                Гидравлический расчет лучевой разводки системы отопления
                Схема с тепловым насосом и твердотопливным котлом – логика работы
                Трехходовой клапан от valtec + термоголовка с выносным датчиком
                Почему плохо греет радиатор отопления в многоквартирном доме
                Как подключить бойлер к котлу? Варианты и схемы подключения
                Рециркуляция ГВС. Принцип работы и расчет
                Вы не правильно делаете расчет гидрострелки и коллекторов
                Ручной гидравлический расчет отопления
                Расчет теплого водяного пола и смесительных узлов
                Трехходовой клапан с сервоприводом для ГВС
                Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
        Конструктор водоснабжения и отопления
                Уравнение Бернулли
                Расчет водоснабжения многоквартирных домов
        Автоматика
                Как работают сервоприводы и трехходовые клапаны
                Трехходовой клапан для перенаправления движения теплоносителя
        Отопление
                Расчет тепловой мощности радиаторов отопления
                Секция радиатора
                Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
                Новые насосы работают по-другому…
        Регуляторы тепла
                Комнатный термостат - принцип работы
        Смесительный узел
                Что такое смесительный узел?
                Виды смесительных узлов для отопления
        Характеристики и параметры систем
                Местные гидравлические сопротивления. Что такое КМС?
                Пропускная способность Kvs. Что это такое?
                Кипение воды под давлением – что будет?
                Что такое гистерезис в температурах и давлениях?
                Что такое инфильтрация?
                Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
                Гидравлические смыслы, понятия и расчет цепей систем отопления
                Коэффициент затекания в однотрубной системе отопления
        Видео
                Отопление
                        Автоматическое управление температурой
                        Простая подпитка системы отопления
                        Теплотехника. Ограждающие конструкции.
                Теплый водяной пол
                        Насосно смесительный узел Combimix
                        Почему нужно выбрать напольное отопление?
                        Водяной теплый пол VALTEC. Видеосеминар
                        Труба для теплого пола - что выбрать?
                        Теплый водяной пол – теория, достоинства и недостатки
                        Укладка теплого водяного пола - теория и правила
                        Теплые полы в деревянном доме. Сухой теплый пол.
                        Пирог теплого водяного пола – теория и расчет
                Новость сантехникам и инженерам
                Сантехники Вы все еще занимаетесь халтурой?
                Первые итоги разработки новой программы с реалистичной трехмерной графикой
                Программа теплового расчета. Второй итог разработки
                Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
                Итоги разработки новой программы по гидравлическому расчету
        Нормативные документы
                Нормативные требования при проектировании котельных
                Сокращенные обозначения
        Термины и определения
                Цоколь, подвал, этаж
                Котельные
        Документальное водоснабжение
                Источники водоснабжения
                Физические свойства природной воды
                Химический состав природной воды
                Бактериальное загрязнение воды
                Требования, предъявляемые к качеству воды
        Сборник вопросов
                Можно ли разместить газовую котельную в подвале жилого дома?
                Можно ли пристроить котельную к жилому дому?
                Можно ли разместить газовую котельную на крыше жилого дома?
                Как подразделяются котельные по месту их размещения?
        Личные опыты гидравлики и теплотехники
                Вступление и знакомство. Часть 1
                Гидравлическое сопротивление термостатического клапана
                Гидравлическое сопротивление колбы - фильтра
        Видеокурс
                Скачать курс Инженерно-Технические расчеты бесплатно!
        Программы для расчетов
                Technotronic8 - Программа по гидравлическим и тепловым расчетам
                Auto-Snab 3D - Гидравлический расчет в трехмерном пространстве
        Полезные материалы
        Полезная литература
                Гидростатика и гидродинамика
        Задачи по гидравлическому расчету
                Потеря напора по прямому участку трубы
                Как потери напора влияют на расход?
        Разное
                Водоснабжение частного дома своими руками
                Автономное водоснабжение
                Схема автономного водоснабжения
                Схема автоматического водоснабжения
                Схема водоснабжения частного дома
        Политика конфиденциальности

    infosantehnik.ru

    Уклон. Угловые градусы - перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°

    Уклон. Угловые градусы - перевод в % уклона. Длина на метр (единицу) подьема - градиент индикатор. Таблица 0-90°

    • % уклон это 100 * Y/X (подъем / горизонтальная проекция длины)
    Угловые градусы Длина на единицу подьёма % уклона
    Y X
    0.1 1 573.0 0.17
    0.2 1 286.5 0.35
    0.3 1 191.0 0.52
    0.4 1 143.2 0.70
    0.5 1 114.6 0.87
    0.57 1 100 1
    0.6 1 95.49 1.05
    0.7 1 81.85 1.22
    0.8 1 71.62 1.40
    0.9 1 63.66 1.57
    1 1 57.29 1.75
    2 1 28.64 3.49
    3 1 19.08 5.24
    4 1 14.30 6.99
    5 1 11.43 8.75
    5.74 1 10 10
    6 1 9.514 10.5
    7 1 8.144 12.3
    8 1 7.115 14.1
    9 1 6.314 15.8
    10 1 5.671 17.6
    11 1 5.145 19.4
    12 1 4.705 21.3
    13 1 4.331 23.1
    14 1 4.011 24.9
    15 1 3.732 26.8
    16 1 3.487 28.7
    17 1 3.271 30.6
    18 1 3.078 32.5
    19 1 2.904 34.4
    20 1 2.747 36.4
    21 1 2.605 38.4
    22 1 2.475 40.4
    23 1 2.356 42.4
    24 1 2.246 44.5
    25 1 2.145 46.6
    26 1 2.050 48.8
    27 1 1.963 51.0
    28 1 1.881 53.2
    29 1 1.804 55.4
    30 1 1.732 57.7
    31 1 1.664 60.1
    32 1 1.600 62.5
    33 1 1.540 64.9
    34 1 1.483 67.5
    35 1 1.428 70.0
    36 1 1.376 72.7
    37 1 1.327 75.4
    38 1 1.280 78.1
    39 1 1.235 81.0
    40 1 1.192 83.9
    41 1 1.150 86.9
    42 1 1.111 90.0
    43 1 1.072 93.3
    44 1 1.036 96.6
    45 1 1.000 100.0
    46 1 0.9657 103.6
    47 1 0.9325 107.2
    48 1 0.9004 111.1
    49 1 0.8693 115.0
    50 1 0.8391 119.2
    51 1 0.8098 123.5
    52 1 0.7813 128.0
    53 1 0.7536 132.7
    54 1 0.7265 137.6
    55 1 0.7002 142.8
    56 1 0.6745 148.3
    57 1 0.6494 154.0
    58 1 0.6249 160.0
    59 1 0.6009 166.4
    60 1 0.5774 173.2
    61 1 0.5543 180.4
    62 1 0.5317 188.1
    63 1 0.5095 196.3
    64 1 0.4877 205.0
    65 1 0.4663 214.5
    66 1 0.4452 224.6
    67 1 0.4245 235.6
    68 1 0.4040 247.5
    69 1 0.3839 260.5
    70 1 0.3640 274.7
    71 1 0.3443 290.4
    72 1 0.3249 307.8
    73 1 0.3057 327.1
    74 1 0.2867 348.7
    75 1 0.2679 373.2
    76 1 0.2493 401.1
    77 1 0.2309 433.1
    78 1 0.2126 470.5
    79 1 0.1944 514.5
    80 1 0.1763 567.1
    81 1 0.1584 631.4
    82 1 0.1405 711.5
    83 1 0.1228 814.4
    84 1 0.1051 951.4
    85 1 0.08749 1143
    86 1 0.06993 1430
    87 1 0.05241 1908
    88 1 0.03492 2864
    89 1 0.01746 5729
    90 1 0.00000

    www.dpva.ru

    Уклон 12%, сколько это в градусах?

    12% от 90 градусов.

    360 - 100%, дальше сам

    разница есть конечно: 12%=10,8 градусов

    примерно 7 град

    сколько процентов столько и градусов. а то понимешь градусы они и в температуре тоже градусы и в спиртном градусы, а то дорожный знак может в заблуждение ввести.)))

    уклон 12% - это отношение высоты к длине основания. Поэтому уклон 100% - это 45 градусов, а 12% - это примерно 6,85 градусов, он же тангенс

    проценты это возвышение, метров вертикальных на сто метров горизонтальных решите как прямиоугольный треугольник отношение сторон это тангенс угла. извлечь арктангенс получите угол

    Уклон дороги — относительное превышение одной точки продольного (поперечного) профиля дороги над другой, определяемое как отношение превышения к горизонтальному расстоянию между двумя точками. Уклон 10% Это отношение высоты подъёма в 10 метров к горизонтальной проекции дороги длинной 100метров. В геометрическом смысле - это тангенс угла подъёма дороги. Чтобы перевести уклон из процентов в градусы надо уклон дороги в процентах разделить на100 и полученную велину посмотреть в таблице Брадиса раздел Тангенсы. <a href="/" rel="nofollow" title="11898030:##:http://www.webmath.ru/poleznoe/table_tg.php" target="_blank" >[ссылка заблокирована по решению администрации проекта]</a> Для уклона 10% угол уклона в процентах будет примерно tg(6°) -0.105 Шесть градусов. Для уклона 100% угол наклона 45 градусов.

    Это надо понимать также, как говорят: скидка цен на товары 40%, спрашивается от двух милионов скидывают или от трёх, а другой спрашивает, с какого этажа скидывают с пятого или с девятого?

    уклон измеряется в промилле и имеет отношение длинны от высоты. 1 промилле равен 1 метру в высоту на 1000 метров длины все ответы из википедии. я окончил автодор на фак. строительство дорог.

    Это 6град. 50' 33.98" или 6.84град. Но это неудобно. Считайте, так, как предлагает выше Виктор. Это удобно.

    <a rel="nofollow" href="http://stroydocs.com/calc/slope" target="_blank">http://stroydocs.com/calc/slope</a> - калькулятор уклонов

    Уклон в процентах часто используют для обозначения уклона дорог или строительных объектов. Нулевой уклон означает горизонтальную поверхность. Уклон в 100% означает подъём на 1 метр на каждый метр расстояния, т. е. угол наклона 45 градусов. Вертикальная линия имеет бесконечное значение уклона.

    12% - 5.4 градуса. Процент считается от 45%.

    Мозги людям пудрите, арктангенс (12%/100%)=6,84

    touch.otvet.mail.ru

    Как правильно выставить уклон канализации на 1 метр СНиП

    Грамотный монтаж канализационной системы невозможен без предварительных расчетов. Необходимо определить диаметр труб, скорость движения стоков и уклон канализации на 1 метр СНиП. Ошибки при выборе последнего параметра могут вызвать существенные проблемы в работе автономной канализации.

    Что такое угол наклона трубопровода?

    Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

    Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

    Соотношение диаметров труб и рекомендуемого уклона

    Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

    Максимальный уклон

    Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

    Минимальный уклон

    Минимальный показатель определен для каждого сечения трубы:

    • 50 мм – 0,025;
    • 100 мм – 0,012;
    • 150 мм – 0,007;
    • 200 мм – 0,005.

    При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

    Ошибки при выборе угла наклона труб

    Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

    • Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
    • Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

    Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

    • 40-50 мм – 0,03;
    • 100 мм – 0,02;
    • 150 мм – 0,008;
    • 200 мм – 0,007.

    Ошибки при монтаже трубопровода

    Как рассчитать степень наполненности трубопровода

    Для стабильной работы канализации важны такие показатели:

    • скорость течения стоков V;
    • наполнение канализационной системы K.

    K=H/D,

    H – высота уровня сточных вод;

    D – сечение канализации.

    Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

    Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.

    Формула для расчета уклона труб

    Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

    V√(H/d)≥K,

    K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

    d – сечение трубы;

    V – скорость потока.

    Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

    Рекомендации по монтажу внутренней системы канализации

    В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

    • для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
    • соединение вертикальных участков под прямым углом допускается нормативами;
    • исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
    • на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

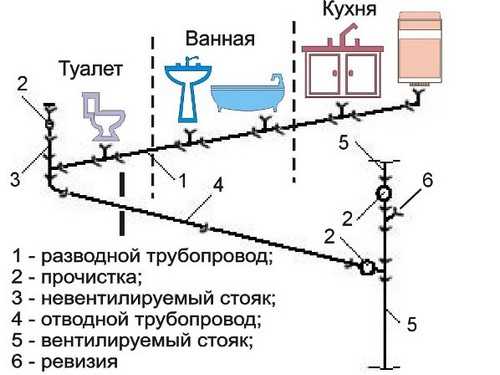

    Схема размещения сантехники с уклоном труб

    Угол уклона для наружной инженерной сети

    Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

    • полиэтиленовая труба с верхним гофрированным слоем;
    • пластик;
    • чугун;
    • асбестоцемент.

    Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

    Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

    • 110 мм – 0,02 или 2 см на 1 метр;
    • 160 мм – 0,008 или 8 мм на 1 метр.

    Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

    Прокладывание наружной магистрали

    Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

    • шнур или веревка;
    • два колышка;
    • строительный уровень.

    В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

    Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

    • создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
    • выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

    Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

    otepleivode.ru

    Что означает уклон в процентах, и как перевести его в градусы

    Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

    Расчет уклона в процентах

    Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

    Как понимать угол уклона в процентах?

    Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

    Почему не в градусах?

    Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

    Применение на практике

    Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan-1(0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

    fb.ru

    Уклоны. Теория - на уровне глаз

    Как было сказано ранее, по одному из определений уклон это тангенс угла. С большим интересом узнал, что он равен коэффициенту сцепления. Вот тут и начинает прояснятся тайный смысл предупреждающих дорожных знаков 1.13 и 1.14 (крутой спуск / подъём).

    Коэффициентом сцепления называется отношение двух сил – силы, необходимой для сдвига машины с заблокированными колесами, и силы тяжести, прижимающей машину к дороге. Так мы легко можем получить коэффициенты сцепления для сухого асфальта – 7000/10000 = 0,7, для грязной дороги – 3000/10000 = 0,3, и для льда – 1000/10000 = 0,1.
    Например, автомобиль, стоящий на сухом асфальтированном уклоне с коэффициентом сцепления 0,7, начнет сползать вниз, если тангенс угла наклона при этом будет равен 70% (это уклон около 35 градусов, вряд ли вы когда-нибудь встретите такой). Но, кроме дорог, существуют улочки старых городов, особенно приморских, с углами наклона, существенно превышающими всевозможные нормативы.
    [2]

    И в чём практическая ценность этой информации? Вот в чём: если на дворе гололёд, то на дороге с уклоном в 10% и более остановившаяся машина не удержится, будет скатываться.
    К тому же, "при движении в сырую погоду вниз по асфальтированному уклону крутизной 20% эффективность торможения падает наполовину. И очень часто вам придется двигаться по мокрому льду с коэффициентом сцепления 0,1 и менее. А это значит, что вы должны внимательно отслеживать предупреждающие дорожные знаки 1.13 и 1.14. Их устанавливают, когда тангенс угла уклона приближается к 10%. Если вы пренебрежете этими знаками и остановитесь на подъеме, то в лучшем случае – не сможете сдвинуться с места. А уж если затормозите на спуске, машину может занести. Старайтесь тормозить двигателем на длительных спусках." [2]
    Вот о чём предупреждают знаки.

    Кстати, есть знаки и меньше 10%, поэтому стало интересно в каких случаях их устанавливают.
    ГОСТ Р 52289-2004 "Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств", п. 5.2.16:
    4% - если длина участка дороги на спуске или подъёме больше 600 метров при данном уклоне.
    5% если больше 450 метров
    6% если больше 350 метров
    7% если больше 300 метров
    8% (и более) если больше 270 метров.

    Там же указаны и другие случаи, как например расстояние видимости, но сейчас они нас не интересуют.

    Причины: почему проценты?

    При рассмотрении темы уклонов всегда возникает вопрос, а почему уклон измеряют в процентах, а не в привычных градусах? По этому поводу слышал несколько версий:

    а) Карты
    Так проще вычислять уклон рельефа на карте или на строительном плане. Рельеф на картах обозначается линиями - горизонталями. Это замкнутая линия, которая получается если мысленно сделать сечение на какой-либо высоте и посмотреть сверху. Проще это представить если вспомнить линию уреза воды реки или водоёма, это тоже своего рода горизонталь.
    Горизонтали, т.е. горизонтальные сечения, проводятся через определённое постоянное расстояние по высоте, о чём указывается в примечаниях. Зная высоту сечения горизонталей и определив на карте расстояние между ними можно получить уклон. Чем ближе друг к другу на карте изображены горизонтали, тем рельеф круче.

    б) Погрешность
    Построить угол, заданный в градусах, так сказать "в натуре" на строительной площадке, задача не из простых, а построить точно и вовсе запредельная. Небольшие величины уклона в градусах имеют вид десятичных дробей, а ведь погрешность даже в 1° на 10 метров длины даст ошибочные 17 сантиметров высоты. Так же, проценты величина относительная, и потому уклон, выраженный в процентах, можно построить имея в распоряжении только рулетку (или иной инструмент для измерения длинны) и уровень.

    в) Неравномерность
    Дорога, на протяжении всего спуска (подъёма), имеет неравномерный уклон. В каждый отдельный момент угол разный, и поэтому проще посчитать сколько составляет горизонтальная длинна участка спуска (подъёма), и на сколько изменилась высота относительно начала спуска (подъёма).


    seyfulmulyukov.livejournal.com / 1avtorul.ru

    Все эти версии вполне имеют право на жизнь. Общим для них является то, что для нахождения величины уклона используются меры длинны, которые всегда есть под рукой, а это практично. Что касается дорожных знаков, то более правдоподобной выглядит третья версия (неравномерность уклона), а для строительства дорог вторая (погрешность построений).
    Есть ещё Международная Конвенция о дорожных знаках и сигналах за 1968 год, и Европейское соглашение 1971 года, дополняющее эту Конвенцию, по которой на предупреждающих знаках крутизна уклонов и подъемов указывается в процентах. [3]

    Что стоит за цифрами, например 1/12 или 10%, много это или мало, как это выглядит и где применяется, рассмотрим в следующий раз на примерах из жизни.



    Использованные материалы

    1. Словари и энциклопедии на Академике © Академик
    2. Материалы сайта "Школа жизни" © Shkolazhizni.ru
    3. Википедия © Wikipedia
    -

    gre-kow.livejournal.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
