1. Условные обозначения

Все местные измерительные и преобразовательные приборы, установленные на технологическом объекте изображаются на функциональных схемах автоматизации в виде окружностей (см. рис. а и б).

Если приборы размещаются на щитах и пультах в центральных или местных операторных помещениях, то внутри окружности проводится горизонтальная разделительная линия (см. рис. в и г).

- в верхнюю часть - обозначения контролируемых, сигнализируемых или регулируемых параметров, обозначение функций и функциональных признаков приборов и устройств;

- в нижнюю - позиционные обозначения приборов и устройств.

Места расположения отборных устройств и точек измерения указываются с помощью тонких сплошных линий.

Буквенные обозначения средств автоматизации строятся на основе латинского алфавита и состоят из трех групп букв:

1 буква - Контролируемый, сигнализируемый или регулируемый параметр:

2 буква (не обязательная) - может указываться также уточнение характера измеряемой величины:

Q - суммирование, интегрирование.

3 группа символов (несколько букв) Далее указывается один или несколько символов, обозначающих функции и функциональные признаки прибора:

Т - промежуточное преобразование параметра, передача сигналов на расстояние,

К - переключение управления с ручного на автоматическое и обратно, управление по программе, коррекция.

Первичный измерительный преобразователь для измерения температуры, установленный по месту (например, термоэлектрический преобразователь (термопара), термопреобразователь сопротивления, термобаллон манометрического термометра, датчик пирометра и т.д.).

Прибор для измерения температуры показывающий (термометры ртутный, манометрический и т.д.).

Прибор для измерения температуры показывающий, установленный на щите (милливольтметр, логометр, потенциометр (типа КСП и др.), мост автоматический (типа КСМ и др) и т.д.).

Прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту.

Прибор для измерения температуры одноточечный регистрирующий, установленный на щите (милливольтметр самопишущий, логометр, потенциометр и т.д.).

Прибор для измерения температуры с автоматическим обегающим устройством регистрирующий, установленный на щите (термометр манометрический, милливольтметр, потенциометр, мост и т.д.).

Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите (термометр манометрический, милливольтметр, потенциометр и т.д.).

Регулятор температуры бесшкальный, установленный по месту (дилатометрический регулятор температуры и д.р.).

Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите (пневматический вторичный прибор, например, ПВ 10.1Э системы «Старт» с регулирующим блоком ПР 3.31).

Прибор для измерения температуры бесшкальный с контактным устройством, установленный на щите (реле температурное).

Байпасная панель дистанционного управления, установленная на щите.

Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите.

Прибор для измерения давления (разряжения), показывающий, установленный по месту (любой показывающий манометр, дифманометр, напоромер и т.д.).

Прибор для измерения перепада давления показывающий, установленный по месту (дифманометр показывающий.

Прибор для измерения давления (разряжения) бесшкальный с дистанционной передачей показаний, установленный по месту (дифманометр бесшкальный с пневмо- или электропередачей).

Прибор для измерения давления (разряжения) регистрирующий, установленный на щите (самопишущий манометр или любой другой вторичный прибор для регистрации давления).

Прибор для измерения давления с контактным устройством, установленный по месту (реле давления).

Прибор для измерения давления (разряжения) показывающий с контактным устройством, установленный по месту (электроконтактный манометр и т.д.).

Регулятор давления прямого действия «до себя».

Первичный измерительный преобразователь для измерения расхода, установленный по месту (диафрагма, сопло Вентури датчик индукционного расходомера и т.д.).

Прибор для измерения расхода бесшкальный с дистанционной передачей показаний, установленный по месту (бесшкальный дифманометр, ротаметр с пневмо- или электропередачей).

Прибор для измерения соотношения расходов регистрирующий, установленный на щите (любой вторичный прибор для регистрации соотношения расходов).

Прибор для измерения расхода показывающий, установленный по месту (дифманометр или ротаметр показывающий и т.д.).

Прибор для измерения расхода интегрирующий показывающий, установленный по месту (любой счетчик-расходомер с интегратором).

Прибор для измерения расхода показывающий интегрирующий, установленный на щите (показывающий дифманометр с интегратором).

Прибор для измерения расхода интегрирующий с устройством для выдачи сигнала после прохождения заданного количество вещества, установленный по месту (счетчик-дозатор).

Первичный измерительный преобразователь для измерения уровня, установленный по месту (датчик электрического или емкостного уровнемера).

Прибор для измерения уровня показывающий, установленный по месту.

Прибор для измерения уровня с контактным устройством, установленный по месту (реле уровня).

Прибор для измерения уровня с контактным устройством бесшкальный с дистанционной передачей показаний, установленный по месту (уровнемер бесшкальный с пневмо- или электропередачей).

Прибор для измерения уровня бесшкальный регулирующий с контактным устройством, установленный по месту (электрический регулятор-сигнализатор уровня с блокировкой по верхнему уровню).

Прибор для измерения уровня показывающий с контактным устройством, установленный на щите (вторичный показывающий прибор с сигнализацией верхнего и нижнего уровня).

Прибор для измерения плотности раствора бесшкальный с дистанционной передачей показаний, установленный по месту (датчик плотномера с пневмо- или электропередачей).

Прибор для измерения размеров показывающий, установленный по месту (толщиномер).

Прибор для измерения любой электрической величины показывающий, установленный по месту.

Вольтметр.

Амперметр.

Ваттметр

Прибор для управления процессом по временной программе, установленный на щите (командный пневматический прибор, многоцепное реле времени и т.д.).

Прибор для измерения влажности регистрирующий, установленный на щите (вторичный прибор влагомера и т.д.).

Первичный преобразователь для измерения качества продукта, установленный по месту (датчик рН-метра и т.д.).

Прибор для измерения качества продукта показывающий, установленный по месту (газоанализатор на кислород и т.д.).

Прибор для измерения качества продукта регистрирующий регулирующий, установленный на щите (вторичный самопишущий прибор регулятора концентрации серной кислоты в растворе и т.д.).

Прибор для измерения радиоактивности показывающий с контактным устройством, установленный по месту (прибор для показаний и сигнализации предельно допустимых значений  и -излучений).

Прибор для измерения частоты вращения привода регистрирующий, установленный на щите (вторичный прибор тахогенератора).

Прибор для измерения нескольких разнородных величин регистрирующий, установленный по месту (самопишущий дифманометр-расходомер с дополнительной записью давления и температуры).

Прибор для измерения вязкости раствора показывающий, установленный по месту (вискозиметр показывающий).

Прибор для измерения массы продукта показывающий с контактным устройством, установленный по месту (устройство электронно-тензометрическое сигнализирующее и т.д.).

Прибор для контроля погасания факела печи бесшкальный с контактным устройством, установленный на щите (вторичный прибор запально-защитного устройства; применение резервной буквы В должно быть оговорено на поле схемы).

Преобразователь сигнала, установленный на щите (входной и выходной сигналы – электрические; нормирующий преобразователь и т.д.).

Преобразователь сигнала, установленный по месту (входной сигнал пневматический, выходной – электрический; электропневмопреобразователь ЭПП-63 и т.д.).

Устройство, выполняющее функцию умножения на постоянный коэффициент К.

Пусковая аппаратура для управления электродвигателем (магнитный пускатель, контактор и т.д.; применение резервной буквы N должно быть оговорено на поле схемы).

Аппаратура, предназначенная для ручного дистанционного управления, установленная на щите (кнопка, ключ управления, задатчик и т.д.).

Аппаратура для ручного дистанционного управления, снабженная устройством для сигнализации, установленная на щите (кнопка с лампочкой и т.д.).

Ключ управления, предназначенный для выбора управления, установленный на щите.

studfiles.net

Условные обозначения в электрических схемах по ГОСТ

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

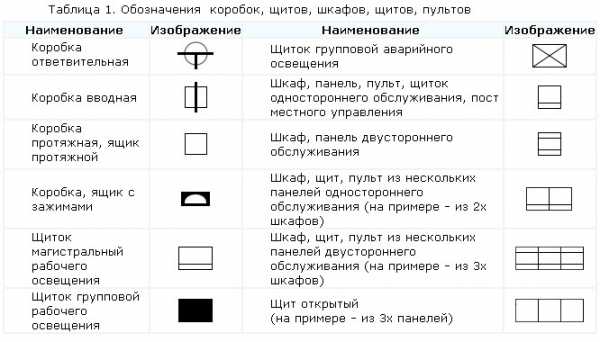

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

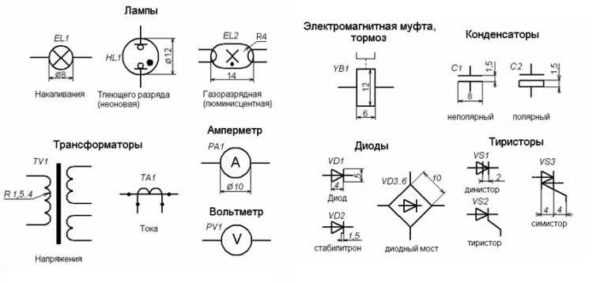

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

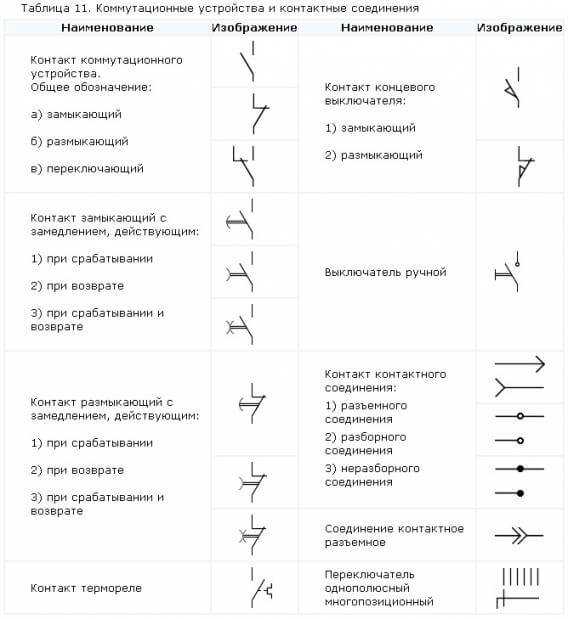

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

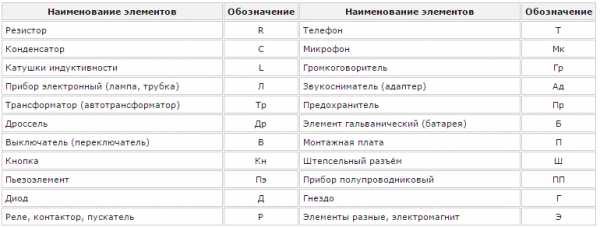

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

samelectrik.ru

Обозначение счетчика электроэнергии на схеме

Краткий обзор условных обозначений, используемых в электросхемах

28.10.2015 1 комменатрий 128 556 просмотров

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Нравится( 0 ) Не нравится( 0 )

Главная » Электрика » Обозначение электрических элементов на схемах

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

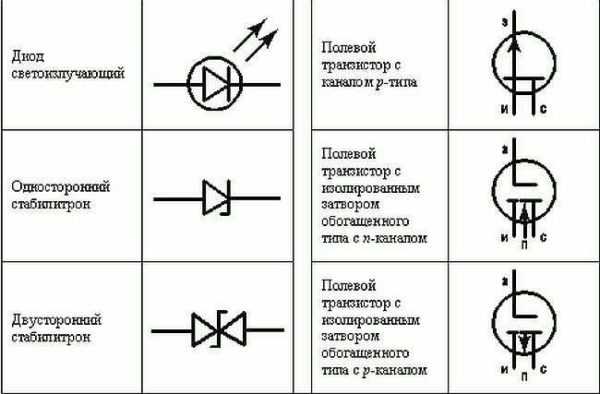

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни. гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

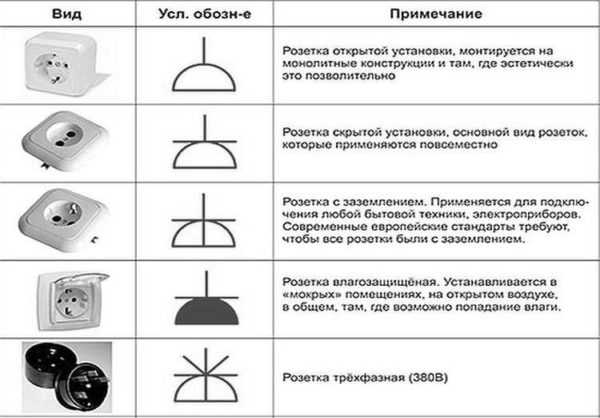

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины. духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

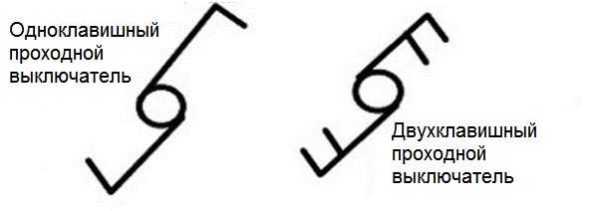

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

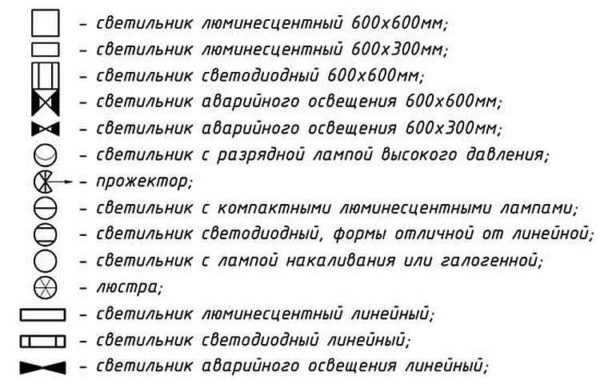

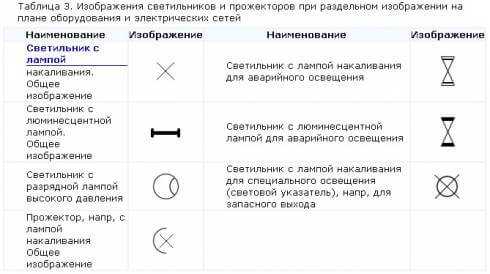

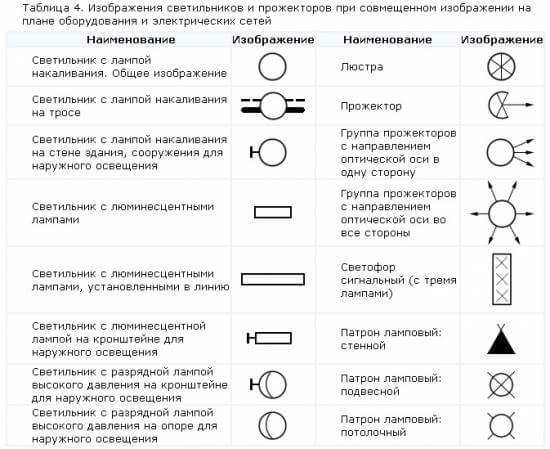

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

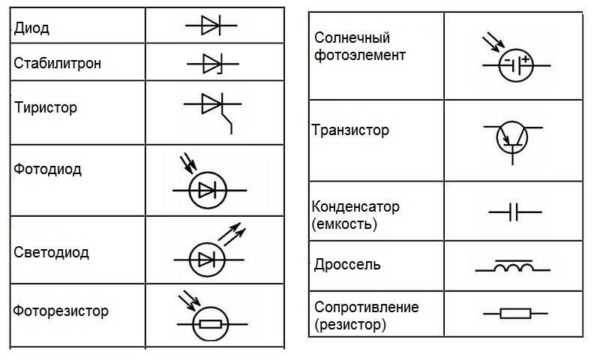

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Какие бывают электрические обозначения на схемах

Уметь читать специальные электрические обозначения должен уметь каждый человек, который имеет отношение к электричеству. Обозначений существует огромное количество, но знать их нужно всегда, или просто изредка подглядывать в нашу статью. Здесь мы разберем, какие существуют условные обозначения в электрических схемах гост, и разберем все возможные варианты.

Какие бывают условные обозначения в электрических схемах

Всего существует две основных группы обозначений на схемах, они используются повсеместно, поэтому их стоит знать. Ведь по-другому вы не узнаете, как обозначаются: выключатели, светильники, розетки и другие элементы цепи на вашей электрической схеме. Если вы только думаете, составить схему, тогда обязательно используйте только правильные обозначения, ведь рано или поздно вы к ней вернетесь, если разобрать не сможете – будет очень плохо.

Если говорить за два вида электрических обозначений, то стоит назвать:

О них мы и поговорим в этой статье, прочитав все внимательно, вы сможете что-то понять. Чтобы выучить, прочитать придется раз 20, как минимум. Итак, существуют следующие условные обозначения в электрических схемах, если вы сможете в них вникнуть, тогда и учить все будет легче. Все они поддаются логике, но основное запомнить придется. Вам будет интересно узнать, какие существуют программы для черчения схем .

Графические обозначения в электрических схемах

Изначально мы поговорим об графических обозначениях электрических элементов, которые используются в стандартных схемах. Чтобы вам проще было вникнуть в суть, мы решили сделать для вас подборку в виде таблиц, которые мы встретили в интернете.

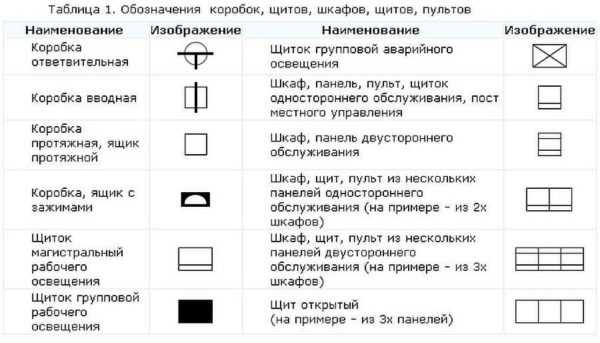

Первая таблица означает схемы: электрических коробок, щитов, пультов и шкафов на стандартных электросхемах.

Вот так обозначаются розетки и выключатели, более подробно вы найдете в статье, обозначение розеток.

Если говорить за элементы освещение обозначения, то по ГОСТу они обозначаются образом:

Следующим образом обозначаются трансформаторы и генераторы.

Если говорить за более серьезные схемы, то можно сразу назвать различные электродвигатели, элементы на них обозначаются вот так:

Такие обозначения важно будет узнать начинающим электрикам, ведь следующим образом выглядит контур заземления и силовая линия.

Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений. Таким образом, обозначаются устройства на электросхемах по ГОСТУ.

Вот так выглядит радиоэлементы, сюда можно отнести: диоды, резисторы, транзисторы и прочее.

Итак, мы с вами разобрали все графические обозначения на электрических схемах, которые применяются в силовых сетях для освещения. Как вы могли заметить, обозначений много, но запомнить их всех можно, с электродвигателями ситуация немного сложней, но такие обозначения используют только профессиональные электрики. Мы рекомендуем сохранить эту страницу, она станет для вас спасением рано или поздно.

Буквенное обозначения в электрических схемах

Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:

  1. КВ – конечный выключатель.
  2. ПВ – путевой выключатель.
  3. ДО – двигатель насоса охлаждения.
  4. ДП – двигатель подач.
  5. ДШ – двигатель шпинделя.
  6. ДБХ – двигатель быстрых ходов.
  7. ДГ – главный двигатель.
  8. КК – командо-контроллер.
  9. КУ – кнопкауправления.
  10. Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.

Радиотехнические элементы на электронных схемах обозначаются следующим образом.

Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.

Источники: http://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html, http://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah, http://vse-elektrichestvo.ru/poleznye-sovety/xitrosti-elektrika/kakie-byvayut-elektricheskie-oboznacheniya-na-sxemax.html

electricremont.ru

Условное обозначение счетчика на однолинейных схемах

Счетчик потребляемой электроэнергии - это основной элемент однолинейных схем учетно-распределительных электрических щитов квартиры или дома.

Его правильное обозначение формируется из графического изображения и буквенного кода - маркировки.


Условное графическое обозначение



Для электроизмерительных устройств разработан государственный стандарт – ГОСТ2.729-68 (ЧИТАТЬ PDF), согласно которому, электросчетчик на однолинейной схеме показывается так (см. изображение ниже):



Изображение состоит из двух основных элементов: схематического вида измерительного устройства интегрирующего типа, и вписанного в него общепринятого сокращения измеряемой величины - ватт-часов (Wh).

Видя это, любой специалист понимает, что это устройство измеряет и рассчитывает количество потребляемой энергии. Интегрирующий, значит позволяющий получить суммарное (интегральное) значение измеряемой величины за все время действия.

В современном ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)», в дополнение к стандартному, даётся и вид многотарифного электросчетчика, которые сейчас применяются гораздо чаще однотарифных:



В данном случае показан двухтарифных счетчик электрической энергии. Как вы, думаю, поняли, если используется многоставочные измерительные приборы с большим количеством тарифив, то на чертеже просто добавляются дополнительные блоки сверху, их число равно количеству тарифов.

Буквенный код

Согласно ГОСТ 2.710-81. "Обозначения буквенно-цифровые в электрических схемах" (ЧИТАТЬ PDF), буквенное обозначение счетчика на однолинейной схеме – PI


Данный код, складывается из двух знаков:

P – Прибор, измерительное оборудование (элемент однолинейной схемы)

I – Интегрирующий (код функционального назначения)

Маркировка устройтсвактивной энергии, может иметь нумерацию если их несколько - PI1, PI2 и т.д.

rozetkaonline.ru

ГОСТ 2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы электроизмерительные

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Введен дополнительно, Изм. № 1, 3).

Обозначения электроизмерительных приборов приведены в таблице.

(Измененная редакция, Изм, № 1, 2, 3).

1 РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 1.08.68 № 1208

3 ВЗАМЕН ГОСТ 7624-62 в части разд. 6

4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5 ПЕРЕИЗДАНИЕ (январь 1995 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1981 г., октябре 1990 г., октябре 1993 г. (ИУС 11-81, 1-91, 5-94)

Наименование

Обозначение

1а. Датчик измеряемой неэлектрической величины

1. Прибор электроизмерительный

а) показывающий

б) регистрирующий

в) интегрирующий (например, счетчик электрической энергии)

Примечания:

1. При необходимости изображения нестандартизованных электроизмерительных приборов следует попользовать сочетания соответствующих основных обозначении, например, комбинированный прибор, показывающий и регистрирующий.

2. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД. а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора

a) амперметр

б) вольтметр

в) вольтметр двойной

г) вольтметр дифференциальный

д) вольтамперметр

е) ваттметр

W

ж) ваттметр суммирующий

W

з) варметр (измеритель активной мощности)

var

и) микроамперметр

μ A

к) миллиамперметр

тА

л) милливольтметр

mV

м) омметр

Ω

н) мегаомметр

M Ω

о) частотомер

Hz

п) волномер

λ

р) фазометр: измеряющий сдвиг фаз

φ

измеряющий коэффициент мощности

cos φ

с) счетчик ампер-часов

Ah

т) счетчик ватт-часов

Wh

у) счетчик вольт-ампер-часов реактивный

varh

ф) термометр, пирометр

t °

( допускается Θо)

х) индикатор полярности

+

-

и) тахометр

n

ч) измеритель давления

Pa или Р

т) измеритель уровня жидкости

ш) измеритель уровня сигнала

dB

3. В обозначения электроизмерительных приборов допускается вписывать необходимые данные согласно действующим стандартам на электроизмерительные приборы.

4. Если необходимо указать характеристику отсчетного устройства прибора, то в его обозначение вписывают следующие квалифицирующие символы:

а) прибор, подвижная часть которого может отклоняться в одну сторону от нулевой отметки:

вправо

влево

б) прибор, подвижная часть которого может отклоняться в обе стороны от нулевой отметки

допускается применять обозначение

в) прибор вибрационной системы

г) прибор с цифровым отсчетом

д) прибор с непрерывной регистрацией (записывающий)

е) прибор с точечной регистрацией (записывающий)

ж) прибор печатающий с цифровой регистрацией

з) прибор с регистрацией перфорированием

Например:

вольтметр с цифровым отсчетом

вольтметр с непрерывной регистрацией

амперметр, подвижная часть которого отклоняется в обе стороны от нулевой отметки

2. Гальванометр

3. Синхроноскоп

4. Осциллоскоп

5. Осциллограф

6. Гальванометр осциллографический:

а) тока или напряжения

б) мгновенной мощности

7. Счетчик импульсов

8. Электрометр

9. Болометр полупроводниковый

10. Датчик температуры

10а. Датчик давления

Примечание: При необходимости указания конкретной величины, в которую преобразуется неэлектрическая величина, допускается применять следующие обозначения, например, датчик давления

11. Термоэлектрический преобразователь:

а) с бесконтактным нагревом

б) с контактным нагревом

По ГОСТ 2.768-90

По ГОСТ 2.768-90

П. 12 по ГОСТ 2.728-74

13. Часы вторичные

Примечание. Для указания часов, минут и секунд используют следующее обозначение

14. Часы первичные

15. Часы с контактным устройством

16. Часы синхронные, например, на 50 Гц

17. Индикатор максимальной активной мощности, имеющий обратную связь с ваттметром

18. Дифференциальный вольтметр

19. Соленомер

20. Самопишущий комбинированный ваттметр и варметр

21. Счетчик времени

22. Счетчик ватт-часов, измеряющий энергию, передаваемую в одном направлении

23. Счетчик ватт-часов с регистрацией максимальной активной мощности

24. Отличительный символ функции счета числа событий

25. Счетчик электрических импульсов с ручной установкой на n (установка на нуль при n =0)

26. Счетчик электрических импульсов с установкой на нуль электрическим путем

27. Счетчик электрических импульсов с несколькими контактами; контакты замыкаются соответственно на каждой единице (10°), десятке (101), сотне (102), тысяче (103) событий, зарегистрированных счетным устройством

28. Счетное устройство, управляемое кулачком и управляющее замыканием контакта через каждые п событий

Примечания к п.1-28

1. При изображении обмоток измерительных приборов разнесенным способом используют следующие обозначения:

а) обмотка токовая

б) обмотка напряжения

в) обмотка секционирования с отводами:

токовая

напряжения

г) обмотка секционирования переключаемая:

токовая

напряжения

2. Обмотка в схемах измерительных приборов, отражающих их взаимное расположение в измерительном механизме, изображают следующим образом:

а) обмотка токовая

б) обмотка напряжения

в) обмотки токовые для сложения или вычитания

г) обмотки напряжения для сложения или вычитания

Например, механизм измерительный:

амперметра однообмоточного

вольтметра однообмоточного

ваттметра однофазного

ваттметра трехфазного одноэлементного с двумя токовыми обмотками

ваттметра трехфазного двухэлементного

ваттметра трехфазного трехэлементного

логометра магнитоэлектрического (например, омметра-логометра)

логометра ферродинамического (например, частотомера)

логометра электродинамического (например, фазометра однофазного)

логометра трехобмоточного (например, фазометра трехфазного с двумя токовыми обмотками)

логометра четырехобмоточного (например, синхроноскопа трехфазного)

логометра четырехобмоточного (например, фазометра трехфазного с одной токовой обмоткой)

3. Выводные контакты обмоток допускается не изображать, если это не приведет к недоразумению

4. Выводные контакты обмоток допускается не зачернять, например, вольтметр однообмоточный

znaytovar.ru

Условные графические обозначения

Графические обозначения Название Ссылка на норматив
Газопровод общее обозначение ГОСТ 21.609-83
Газопровод низкого давления, до 5 кПа (0,05 кгс/см2) ГОСТ 21.609-83
Газопровод среднего давления, до 0,3 мПа (3 кгс/см2) ГОСТ 21.609-83
Газопровод высокого давления, до 0,6 мПа (6 кгс/см2) ГОСТ 21.609-83
Газопровод высокого давления, до 1,2 мПа (12 кгс/см2) ГОСТ 21.609-83
Газопровод продувочный ГОСТ 21.609-83
Газопровод на разрежении ГОСТ 21.609-83
Газопровод безопасности СТП 3-76-89
Счетчик газовый ГОСТ 21.609-83
Плита газовая бытовая двухгорелочная (двухконфорочная) ГОСТ 21.609-83
Плита газовая бытовая трехгорелочная (трехконфорочная) ГОСТ 21.609-83
Плита газовая бытовая четырехгорелочная (четырехконфорочная) ГОСТ 21.609-83
Аппарат отопительный газовый бытовой ГОСТ 21.609-83
Печь отопительно-варочная ГОСТ 21.609-83
Камин газовый ГОСТ 21.609-83
Регулятор давления ГОСТ 21.609-83
Предохранительный запорный клапан ГОСТ 21.609-83
Регулятор управления ГОСТ 21.609-83
Датчик температуры ГОСТ 21.404-85
Показывающий термометр ГОСТ 21.404-85
Датчик давления ГОСТ 21.404-85
Показывающий манометр ГОСТ 21.404-85
Датчик перепада давления ГОСТ 21.404-85
Показывающий дифманометр ГОСТ 21.404-85
Реле давления ГОСТ 21.404-85
Фильтр ГОСТ 21.205-93
Подогреватель ГОСТ 21.205-93
Охладитель ГОСТ 21.205-93
Охладитель и подогреватель (терморегулятор) ГОСТ 21.205-93
Теплоутилизатор ГОСТ 21.205-93
Конденсатоотводчик (конденсационный горшок) ГОСТ 21.205-93
Отборное устройство для установки контрольно-измерительного прибора на трубопроводе) ГОСТ 21.205-93
Электромагнитный клапан ГОСТ 21.205-93
Клапан с электромашинным приводом ГОСТ 21.205-93
Направление потока жидкости ГОСТ 21.205-93
Направление потока газа ГОСТ 21.205-93 ГОСТ 2.784-96
Изолированный участок трубопровода ГОСТ 21.205-93 ГОСТ 2.784-96
Трубопровод в трубе (футляре) ГОСТ 21.205-93 ГОСТ 2.784-96
Трубопровод в сальнике ГОСТ 21.205-93 ГОСТ 2.784-96
Контрольная трубка на футляре газопровода СТП 3-75-89
Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное) ГОСТ 21.205-93 ГОСТ 2.784-96
Клапан (вентиль) запорный проходной ГОСТ 21.205-93 ГОСТ 2.784-96
Клапан (вентиль) запорный угловой ГОСТ 21.205-93 ГОСТ 2.784-96
Клапан (вентиль) трехходовой ГОСТ 21.205-93 ГОСТ 2.784-96
Клапан (вентиль) регулирующий проходной ГОСТ 21.205-93 ГОСТ 2.784-96
Кран шаровый в подземном исполнении (в колодце) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Кран шаровый в подземном исполнении (под ковер) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Клапан (вентиль) регулирующий угловой ГОСТ 21.205-93 ГОСТ 2.784-96
Клапан обратный проходной ГОСТ 21.205-93
Клапан обратный угловой ГОСТ 21.205-93
Клапан предохранительный проходной ГОСТ 21.205-93
Клапан предохранительный угловой ГОСТ 21.205-93 ГОСТ 2.785-96
Клапан дроссельный ГОСТ 21.205-93 ГОСТ 2.785-96
Клапан редукционный (вершина треугольника должна быть направлена в сторону повышенного давления) ГОСТ 21.205-93 ГОСТ 2.785-96
Задвижка ГОСТ 21.205-93 ГОСТ 2.785-96
Задвижка в подземном исполнении (в колодце) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Задвижка в подземном исполнении (под ковер) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Затвор поворотный ГОСТ 21.205-93 ГОСТ 2.785-96
Кран проходной ГОСТ 21.205-93 ГОСТ 2.785-96
Кран угловой ГОСТ 21.205-93 ГОСТ 2.785-96
Кран трехходовой ГОСТ 21.205-93 ГОСТ 2.785-96
Ресивер ГОСТ 2.780-96
Кран четырехходовой ГОСТ 2.785-96
Клапан невозвратно-запорный проходной ГОСТ 2.785-96
Клапан невозвратно-запорный угловой ГОСТ 2.785-96
Клапан невозвратно-управляемый ГОСТ 2.785-96
Клапан самозапорный ГОСТ 2.785-96
Клапан запорный быстродействующий на открытие ГОСТ 2.785-96
Клапан запорный быстродействующий на закрытие ГОСТ 2.785-96
Клапан пусковой ГОСТ 2.785-96
Клапан двухседельный ГОСТ 2.785-96
Клапан к манометру ГОСТ 2.785-96
Клапан предохранительный сигнальный ГОСТ 2.785-96
Захлопка без принудительного закрытия ГОСТ 2.785-96
Захлопка с принудительным закрытием ГОСТ 2.785-96
Устройство ограничения расхода газа (УОРГ) в надземном исполнении СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Устройство ограничения расхода газа (УОРГ) в подземном исполнении СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Трубопровод гибкий ГОСТ 21.206-93 ГОСТ 2.784-96
Соединерие фланцевое ГОСТ 21.206-93 ГОСТ 2.784-96
Соединерие муфтовое резьбовое ГОСТ 21.206-93 ГОСТ 2.784-96
Соединерие муфтовое быстроразъемное ГОСТ 21.206-93
Соединерие раструбное ГОСТ 21.206-93
Переход ГОСТ 21.206-93 ГОСТ 2.784-96
Компенсатор общее обозначение ГОСТ 21.205-93 ГОСТ 2.784-96
Компенсатор П-образный ГОСТ 21.205-93 ГОСТ 2.784-96
Компенсатор лирообразный ГОСТ 2.784-96
Компенсатор линзовый ГОСТ 2.784-96
Компенсатор линзовый на фланцах СТП 3-75-89
Компенсатор волнистый ГОСТ 2.784-96
Компенсатор Z-образный ГОСТ 2.784-96
Компенсатор сильфонный ГОСТ 2.784-96
Компенсатор кольцеобразный ГОСТ 2.784-96
Компенсатор телескопический ГОСТ 2.784-96
Вставка амортизационная ГОСТ 2.784-96
Вставка звукоизолирующая ГОСТ 2.784-96
Вставка электроизолирующая ГОСТ 2.784-96
Неподвижная опора (подноска) трубопровода ГОСТ 21.205-93 ГОСТ 2.784-96
Подвижная опора (подноска) трубопровода ГОСТ 21.205-93 ГОСТ 2.784-96
Опора шариковая ГОСТ 2.784-96
Опора направляющая ГОСТ 2.784-96
Опора скользящая ГОСТ 2.784-96
Опора катковая ГОСТ 2.784-96
Опора упругая ГОСТ 2.784-96
Подвеска неподвижная ГОСТ 2.784-96
Подвеска направляющая ГОСТ 2.784-96
Подвеска упругая ГОСТ 2.784-96
Газопровод на опорах по стене здания СТП 3-75-89
Стояк газовый СТП 3-75-89
Гаситель гидравлического удара ГОСТ 2.784-96
Клапан с пневматическим или гидравлическим приводом ГОСТ 2.721-74
Газопровод сбростной (свеча) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Искуственные преграды (железная дорога) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Пересечение газопроводов без соединение СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Соединение газопровода - отвод СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Соединение газопровода - тройник СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Соединение газопровода - крестовина ГОСТ 21.206-93
Пересечение трубопроводов без соединения ГОСТ 21.206-93
Соединение элементов газопровода - неразъемное СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Соединение элементов газопровода - неразъемное (фланцевое) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Соединение фланцевое, изолирующее СТП 3-75-89
Косая вставка СТП 3-75-89
Пикет СТП 3-75-89
Пересечение г/п естественный преград - подводный переход (дюкер) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Пересечение г/п естественный преград - надводный переход (мостовод) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Конец газопровода с заглужкой (пробкой) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Конец трубопровода с заглушкой на резьбе СТП 3-75-89
Газопровод с вертикальным стояком, направленным вниз, вверх СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Ковер СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Гидрозатвор СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Колодец газовый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Конденсатосборник СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольная трубка СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольно-измерительный пункт (для полевых условии) СТП 3-75-89
Контрольно-измерительный пункт (в черте населенного пункта) СТП 3-75-89
Газопровод жидкой фазы сжиженого газа СТП 3-75-89
Газопровод магистральный СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Границы перекладываемого участка, граница эксплуатационной ответственности, граница зоны защиты СКЗ, и т.д. СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
ГРП СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
ШРП СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
ГРС перспективные (проектируемые) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
ГРС существующие СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольно-распределительный пункт СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Потребители газа существующие СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Потребители газа перспективные СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Место отбора проб на загазованность СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Повреждение газопровода СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Повреждение изоляции СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Подвал СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Глубинный анодный заземлитель СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Анодное заземление, поверхостное, проектируемое СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Анодное заземление, поверхостное, существующее СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Блок совместной защиты СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Дренаж поляризованный, проектируемый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Дренаж поляризованный, существующий СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Электродренаж усиленный, проектируемый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Электродренаж усиленный, существующий СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Дренажный кабель, проектируемый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Дренажный кабель, существующий СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Защитное заземление СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контактное устройство, проектируемый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контактное устройство, существующий СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольно-измерительный пункт, проектируемый СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольно-измерительный пункт, существующий СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольный проводник КУ СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Опора ВЛ 0,4 кВ. СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Опора ВЛ 4-6 кВ. СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Протектор, проектируемый (протекторная защита) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Группа протекторов, проектируемый (протекторная защита) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Протектор, существующий (протекторная защита) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Группа протекторов, существующий (протекторная защита) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Точка измерения потенциала СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Станция катодной защиты, проектируемая СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Станция катодной защиты, существующая СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Трансформаторная подстанция, шкафы, и т.д. СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Электроизолирующее фланцевое соединение (ИФС) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Электроизолирующее неразъемное соединение (ИФС) СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Электроперемычка нерегулироемая СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Дроссель-трансформатор СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Контрольный вывод провода на ПЭ газопроводе СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009
Вентиляционные шахты и каналы ГОСТ 21.501-93
Вентиляционные шахты и каналы ГОСТ 21.501-93
Дымовые трубы (твердое топливо) ГОСТ 21.501-93
Дымовые трубы (твердое топливо) ГОСТ 21.501-93
Дымовые трубы (твердое топливо) при масштабе > 1:200 ГОСТ 21.501-93
Дымовые трубы (твердое топливо) при масштабе > 1:200 ГОСТ 21.501-93
Дымовые трубы (жидкое топливо) ГОСТ 21.501-93
Дымовые трубы (жидкое топливо) ГОСТ 21.501-93
Газоотводные трубы (газоход) ГОСТ 21.501-93
Газоотводные трубы (газоход) ГОСТ 21.501-93
Дефлектор вентиляционный (воздуховода) ANSI/ASHRAE Standard 134-2005
Окно с форточкой

poisk-ru.ru

Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Содержание статьи

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

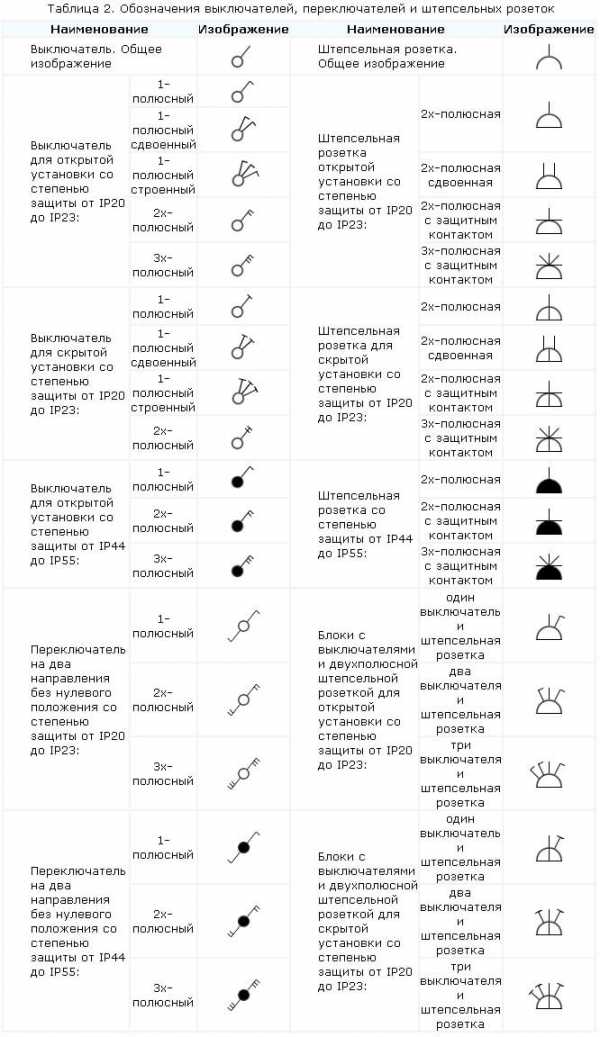

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

 Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигательМ
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор)Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20ДроссельДр
21ТелефонТ
22МикрофонМк
23ГромкоговорительГр
24Батарея (гальванический элемент)Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
