как правильно обсадить, установить, вытащить, достать своими руками, видео-инструкция по замене, установке своими руками, фото

Если у вас имеется собственная скважина или вы только собираетесь ее оборудовать, чтобы получать воду в необходимых объемах, следует точно знать, как правильно обустроить источник жидкости, и что необходимо при этом учитывать. В частности, какие материалы для обсадки скважины выбрать.

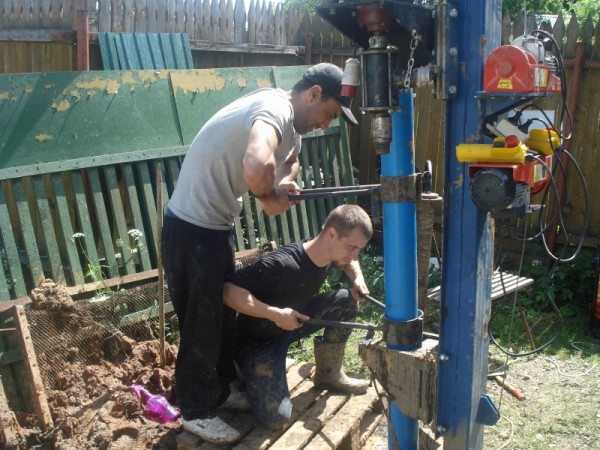

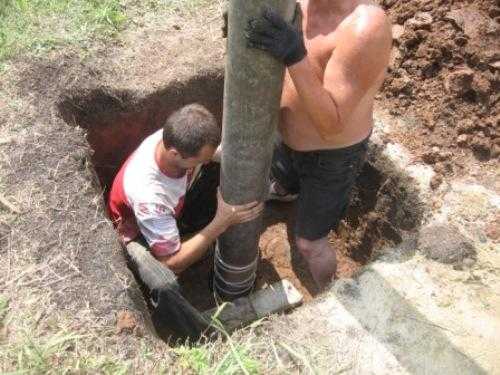

Фото установки трубы

Помните, что скважина без обсадной трубы долго функционировать не будет, а сама вода быстро загрязнится. В данной статье мы подробно расскажем о том, как правильно обсадить скважину на воду своими руками.

Наша инструкция будет полезна для всех, кто хочет сэкономить на данной работе и не собирается привлекать наемных работников.

Какой тип изделий выбрать

Если вам необходима обсадная колонна скважины, сделать ее можно из труб различного типа:

• асбоцементных;
• пластиковых;
• стальных и др.

Их отличает не только цена, но и эксплуатационные характеристики. Ниже представлено подробное описание каждого типа изделий.

Трубы из асбоцемента

Данный тип материалов успешно применяется на протяжении многих лет, поскольку они характеризуются следующими положительными качествами:

• нейтральность;
• устойчивость к влиянию коррозии;
• устойчивость к влиянию химических веществ.

Совет. При установке таких труб рекомендуется быть максимально осторожным, поскольку они довольно хрупкие и могут сломаться или крошиться. Также нужно предусмотреть уплотнение стенок скважины.

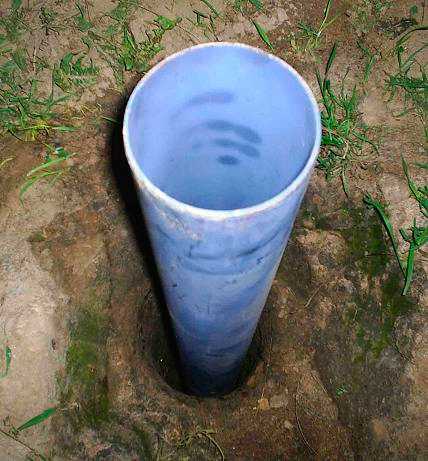

Труба в скважине

Однако помимо положительных свойств есть и негативные, которые и привели к падению популярности данного материала:

• высокие требования к герметичности и аккуратности стыков;
• невозможность установки в песчаном грунте;
• невозможность оборудования скважин, глубина которых превышает сто метров;
• высокая цена материала.

Совет. Выбирая асбоцементные трубы, обратите внимание, что не все модели предназначены для контакта с питьевой водой!

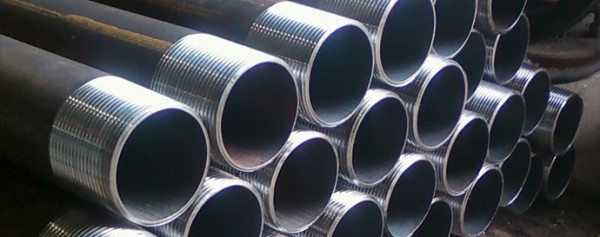

Стальные трубы

Данные модели обладают повышенной устойчивостью к фактически любым нагрузкам.

Однако эта положительная характеристика нивелируется негативными:

• подверженностью коррозии;
• высокое содержание железа в воде;
• необходимости установки фильтра для борьбы с железом и ржавчиной;
• вероятность выхода из строя насоса в результате попадания в него ржавчины;
• металлический привкус воды;
• сложность установки.

Стальные модели

Отметим, что установка обсадной трубы в скважину в данном случае выполняется только на двух видах грунтов:

• песчаном;
• известняковом.

Совет. При монтаже стальной трубы обязательно предусмотрите установку дополнительного фильтра для очистки жидкости от повышенного содержания железа.

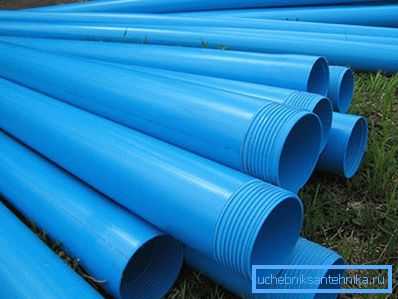

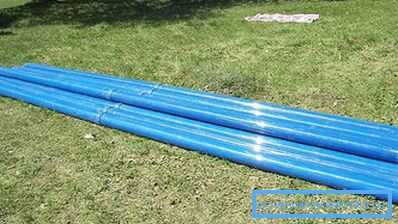

Пластиковые модели

Данный тип сегодня считается наиболее оптимальным, поскольку:

• надежный;
• простой в монтаже;
• долговечный;
• недорогой.

Однако, если вас интересует как установить обсадную трубу в скважину, если выбрано пластиковое изделие, то обратите внимание, что они подходят только для неглубоких источников.

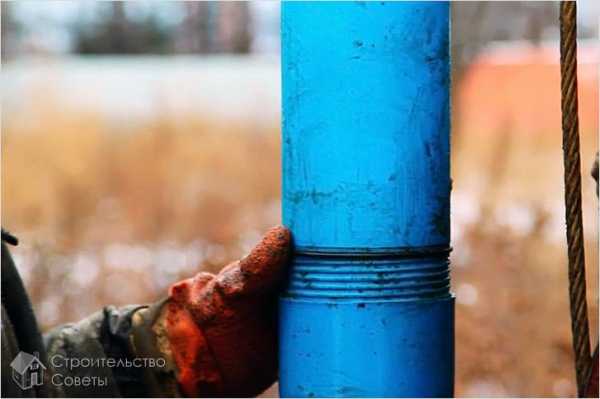

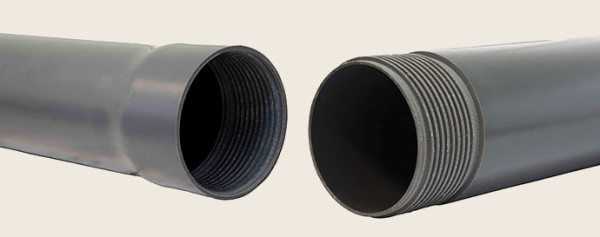

Пластиковое изделие с резьбой

Для монтажа чаще всего используются следующие виды изделий:

• из непластифицированного поливинилхлорида;
• полипропиленовые;
• полиэтиленовые.

Статьи по теме:

Особенности соединения

Монтаж труб предполагает прочного и надежного соединения всех частей.

Различают три основных метода соединения:

• посредством сварки;
• раструбы;
• резьба или фитинги.

Если речь идет об асбоцементных трубах, то в таком случае применяются только муфты.

Также монтаж предполагает соблюдения определенных требований:

• край трубы не должен доставать до дна примерно на 50 сантиметров – это обеспечит свободное прохождение воды в любое время годы;
• диаметр при углублении не должен уменьшаться, поскольку это приведет к потере проходимости воды;
• каждое звено должно крепиться максимально прочно, в зависимости от особенностей материала – например, как минимум четыре скобы и полоски нержавейки.

Если необходим демонтаж

Если вас интересует вопрос, как вытащить обсадную трубу из скважины, то крайне важно понимать, зачем вообще заниматься данным процессом.

Как минимум, есть две причины:

• восстановить заброшенный источник;
• произвести ремонт функционирующего.

Демонтаж с помощью троса

Вы решили, что замена обсадной трубы в скважине необходимость, то в таком случае выполнить данный процесс можно несколькими основными способами.

Например, нанять профессионалов, которые точно знают, как достать обсадную трубу из скважины.

В частности, они пользуются специальным оборудованием:

• метчиками;
• овершотами;
• труболовками и прочими приспособлениями.

Конечно, данный способ наиболее простой, поскольку вам не придется что-либо делать, но в тоже время – затратный. Бурильщики оценивают свою работу высоко.

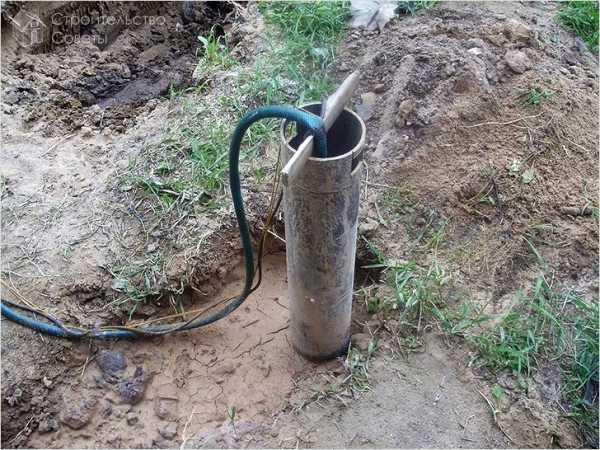

Фото извлечения трубы

Второй метод заключается в том, чтобы выполнить все работы самостоятельно.

В таком случае вам необходимо выполнить следующую последовательность действий:

1. Зафиксировать конец трубы посредством:

• хомута;
• петли.

2. Закрепить фиксатор на коротком плече длинного рычага и постепенно вынимать трубу.
3. Вместо рычага отлично подойдет большой домкрат, например, от крупного автомобиля или железнодорожный.

Изготавливаем новое оборудование

Также своими руками можно изготовить специальное приспособление, для которого вам необходимы будут следующие материалы:

• швеллер десятка;
• из швеллера нужно сделать две стойки;
• стойки должны иметь вид перевернутой вверх ногами буквы Т.
• высота стоек – около одного метра, а ширина – около шестидесяти сантиметров;
• на верхнюю часть крепится подшипник, внутренний диаметр которого составляет четыре сантиметра;
• сквозь подшипник продевается ось, к которой крепится рукоятка и барабан;
• для демонтажа край трубы закрепляется тросом;
• далее просто крутите барабан и вынимайте конструкцию.

Совет. Если вы демонтируете длинную трубу, то в таком случае можно перестраховаться посредством специальной чалки, которая поможет удержать трубу при перехвате крепления троса. Для демонтажа пластиковой трубы рекомендуется использовать обжимной хомут.

В завершение

Теперь вы знаете, что такое обсадная труба, каких типов она бывает, как ее устанавливать и демонтировать. В целом, особых сложностей в данной работе нет. При желании и трудолюбии – все можно сделать довольно быстро.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Желаем вам успеха!

kolodec.guru

Установка обсадной трубы в скважину

Для подачи воды к жилому дому от колодца в скважину устанавливается обсадная труба. Но в первую очередь она необходима для того, чтобы стенки скважины не начали обсыпаться и таким образом, не засыпали скважину полностью. Процесс установки начинается после бурения. В скважину опускается труба, а свободное пространство между грунтом заливается бетоном. Внутрь трубы опускается оборудование, которое будет выкачивать воду. На первый взгляд все очень просто. Но, как и в других работах, всегда существуют нюансы при выполнении работы. Поэтому в этой статье мы подробно рассмотрим процесс установки обсадной трубы в скважину, а также, какую трубу для этого лучше всего использовать.

Что лучше выбрать

Выбор материала обсадной трубы будет зависеть от многих факторов, например:

• Диаметр скважины.
• Мощность насоса.
• Габариты насоса.

Так, можно установить трубу из пластика, асбестоцемента, стали и даже из дерева. Самым лучшим вариантом является пластиковая труба. Почему? Благодаря высоким техническим характеристикам, пластиковое изделие способно выдерживать нагрузку до 5 т. Также можно выделить и другие многочисленные преимущества:

• Эксплуатационный срок до 50 лет.
• Простое и не затратное обслуживание.
• Устойчивость к нагрузкам и коррозии.
• Устойчивость к агрессивным средам.
• Малый вес и механическая прочность.
• Резьбовое соединение герметично.
• При чистке стенок изделия химическими средствами никакого отрицательного влияния на материал не оказывается.
• Простой монтаж.

Безусловно, можно использовать и другие материалы, например, стальные или асбестоцементные. Однако, стальные трубы подвержены коррозии, а также имеют большой вес. Что касается асбестоцементных, то имеющийся в составе асбест вреден для здоровья человека. Соответственно для питьевой воды использовать этот материал не рекомендуется.

Виды и монтаж обсадных труб

Существует несколько видов труб, используемых для обсадки скважины. Рассмотрим особенности каждого изделия, а также методы установки.

Металлические изделия

Для обсаживания скважины используются металлические трубы с толщиной стенок равной 6 мм. Они прекрасно справляются с разного рода механическими нагрузками, а также с движением грунта. Но существует один больший минус – подверженность коррозии. Как следствие в систему следует внедрять дополнительно фильтры, которые будут устранять ржавчину из воды. Существуют и другие отрицательные стороны этого материала:

• Высокий риск поломки насосного оборудования из-за ржавчины.
• Высокая стоимость изделия и монтажных работ.
• Спустя время привкус железа в воде усилится.
• Непростой монтаж, по причине большого веса трубы.

Использовать этот материал рекомендуется преимущественно на песчаной почве или в известняке. Специалисты советуют устанавливать нержавеющие трубы из оцинкованной стали или эмали. Это потянет большие финансовые затраты. Однако качество воды будет отличным и эксплуатационный срок также увеличится.

Асбестоцементные трубы

Этот материал не подвержен коррозии и негативному воздействию химических веществ. Однако при монтаже важно соблюдение технологии, так как асбест достаточно хрупкий. Стенки скважины дополнительно нуждаются в уплотнении. С появлением новых технологий, популярность на использование асбестовых труб стала резко падать. Это объясняется следующими факторами:

• Без опыта крайне сложно осуществить правильный монтаж. Каждое соединение должно быть герметичным.
• Для песчаного грунта асбестовые трубы не подходят.
• Глубина скважины не должна превышать 100 м.
• Высокая стоимость исходного материала.
• Асбест загрязняет питьевую воду.

Пластиковые изделия

На сегодняшний день пластиковые обсадные трубы считаются приоритетными для выполнения такой работы. Такие изделия долговечны, легки и просты в монтаже. Но здесь важно осуществить правильный выбор. В качестве обсадной трубы для скважины можно использовать изделия из таких материалов:

• ПНД.
• Полипропилен.
• Непластифицированный поливинилхлорид.

Если почва нестабильна, а также имеется плывун, то обсадные пластиковые трубы использовать нельзя.

Особенности соединения

Внимания заслуживает метод соединения обсадной трубы, потому что на сегодняшний день используется несколько методик. Выбор той или иной технологии зависит от используемых труб, длина которых может быть от 3 до 10 м. Так, известны три типа соединения:

• Раструбное.
• Фитинговое.
• Сварка.

Например, если выбраны асбестоцементные изделия, то применяются только муфты. Для других материалов актуальны иные методы соединения.

Сварка металлической трубы может значительно понизить качество изделия.

Самым лучшим и практичным методом соединения является резьбовое. Благодаря ему, вы сможете значительно сэкономить время на монтажные работы.

Инструмент и материал

Для выполнения работ своими руками, вам потребуется такое оборудование и материал:

• Хомуты.
• Гравий.
• Геоткань.
• Болгарка.
• Сетка.
• Трубы.
• Мотопомпы.

При наличии всего этого оборудования можно приступать к работе.

Технология монтажа

Самый подходящий диаметр труб – 125 мм. Если скважина неглубокая, то можно применять Ø116 мм. Однако в любом случае толщина стенок должна быть в пределе 5-7 мм. Такие трубы легко войдут в скважину, диаметр которых равен 20 см, а внутрь таких изделий можно будет погрузить насосы.

Для повышения качества воды рекомендуется устанавливать фильтры с напылением, самодельные или щелевые.

При помощи болгарки делаете щели в трубе. Далее, ее оборачиваете сеткой в 3 слоя и геотканью. Все эти слои зафиксируйте хомутом, чтобы при монтажных работах не повредить. Если вы обнаружили, что скважина сильно замыта, то в таком случае выполнить монтаж будет невозможно. Это может стать следствием мелкозернистого песка, который находится в составе грунта. При таких обстоятельствах в наконечнике изготавливаете отверстия или прорези. На трубу надеваете оголовок, на который будет закреплен напорный шланг от мотопомпы. За счет этого вам удастся ввести обсадную трубу в водонос. В заключение высыпаете 1/2 часть ведра гравия внутрь обсадного элемента.

Итак, выполняя обсадку скважины, следует придерживаться нескольких советов и рекомендаций:

• До дна край трубы не должен доходить на 0,5 м. Благодаря этому вода будет свободно поступать в водопровод.
• Чтобы не ослабить проходимость воды, диаметр при заглублении не должен уменьшаться.
• Каждое звено должно крепиться 4 скобами и полосками из нержавейки.

Спустя время труба может начать подниматься над поверхностью. На сегодняшний день с этим ничего сделать нельзя.

Итак, мы рассмотрели особенности выбора материала для обсадки скважины. Технология выполнения работ очень проста, так что все можно сделать своими руками. Если у вас есть личный опыт выполнения этой работы, то поделитесь им с нами в комментариях к статье. Как известно практика всегда ценней теории!

Видео

 Из предоставленных видеоматериалов, вы сможете ознакомиться с особенностями работ по установке обсадной трубы в скважину:

www.stroitelstvosovety.ru

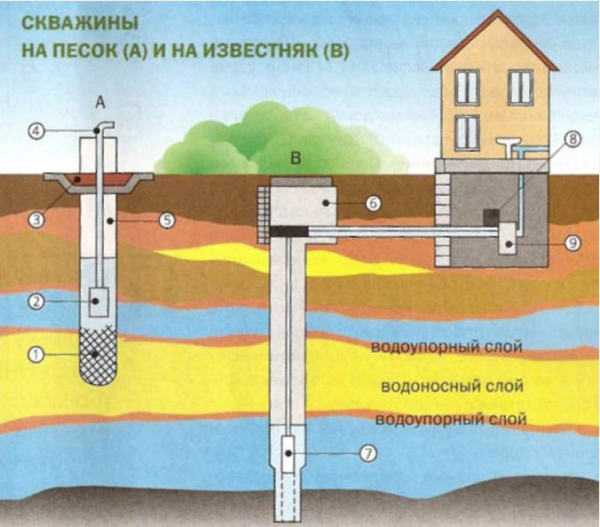

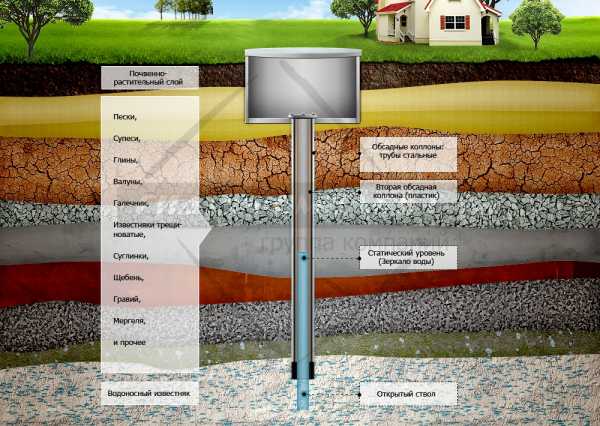

Схема устройства скважины на воду: видео и схема

Сегодня редко какой загородный участок обходится без собственного источника воды. Повезло, если вода находится близко к поверхности, на глубине от трех до пятнадцати метров. Тогда можно оборудовать классический колодец. Для более солидных глубин, от 10 до 100 м и более, придется бурить скважину на воду. Как она выглядит ее устройство?

Содержание статьи:

Какими они бывают

Собственно типовые отличия скважин на воду сформированы исходя из глубины залегания водоносного слоя. Их немного:

1. Поверхностная скважина глубиной 3-5 м – по сути колодец, только небольшого диаметра, достаточного для подачи воды на поверхность с помощью маломощного электро- и даже ручного насоса. Правда, следует оговориться: такую воду можно использовать только для технических нужд, например, для полива сада-огорода. Для питья она непригодна и даже для помывки нежелательна.
2. Фильтровая скважина (скважина на песке, она же «абиссинская скважина») глубиной от 10-15 до 40-50 м. Пожалуй, самое распространенное устройство скважины на воду. Правда, не всегда на таких глубинах можно наткнуться на водоносную жилу (так называемую «линзу»). Чаще всего, источником влаги является слой насыщенного водой песка. Уходить глубже ей не позволяет водоупорный пласт, как правило – глина. При грамотном обустройстве скважины вода накапливается в нижней части трубы с высверленными или пропиленными «болгаркой» отверстиями и обмотанной фильтрующей сеткой мелкого сечения. Водоотдача (дебет) может достигать 1 м³ в час.

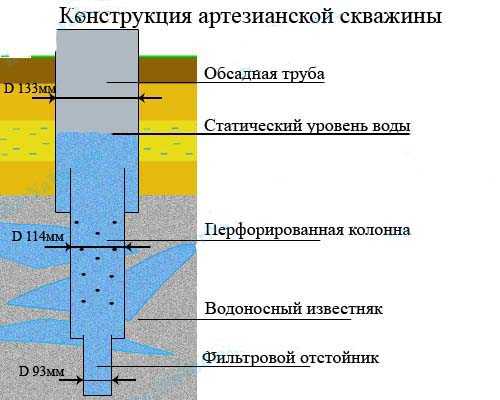

3. Артезианская скважина – уже серьезное гидротехническое сооружение, позволяющее извлекать воду с больших глубин, там, где пролегает основной артезианский слой. Строго говоря, самостоятельное бурение артезианских скважин, без разрешения водоохранных ведомств, не разрешается, но де-факто нужные документы оформляют в основном юридические лица, деятельность которых контролируется госорганами.

Обсадка скважины

Вопрос, каким способом осуществляется бурение скважины на воду в зависимости от ее типа – тема отдельная. При этом схема ее устройства остается почти неизменной.

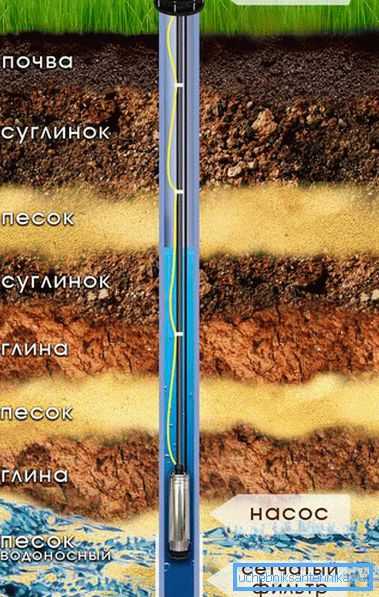

Первое действие после того как скважина пробурена – ее обсадка, то есть установка обсадной трубы, препятствующей осыпанию стенок шурфа. По поводу того, когда производить обсадку скважины — после окончания бурения или во время процесса — существует немало споров. Здесь все зависит от свойств грунта. Если он сыпучий на большую глубину, целесообразно устанавливать трубы во время бурения. В таком случае оно производится внутри эксплутационной колонны, естественно, буром меньшего «калибра».

В глинистых и других грунтах, не подверженных осыпанию, обсадка выполняется по окончании бурения, при достижении водоносного горизонта, точнее – водоупорного слоя, то есть дна подземного «водохранилища».

Устройство скважины завершается ее промывкой — до тех пор пока насос буровой установки не начнет подавать наружу чистую воду. Порой этот процесс, называемый «раскачка скважины», длится сутки, а то и недели. Зато правильно «раскачанная» скважина избавит на долгое время от таких неприятностей как заиливание, замутнение воды.

Дело — труба

Немаловажным фактором грамотного обустройства скважины являются требования к самой обсадной трубе. Главные показатели по материалу изготовления: прочность, герметичность, экологичность. Рассмотрим плюсы и минусы трех основных используемых видов:

• металлические обсадные трубы;
• асбестовые;
• пластиковые.

Первые изготавливаются либо из легированной стали («нержавейки»), либо из обычной углеродистой, либо оцинкованные. В любом случае они прочны и долговечны – до полувека надежной эксплуатации. Из минусов два: высокая стоимость (особенно это касается изделий из «нержавейки») и подверженность коррозии. Появление ржавчины в месте водозабора, во-первых, грубо говоря, портит воду; а, во-вторых, фильтрующая сетка, обязательная на этом участке трубы, непременно вступит в химическую реакцию с металлом, что понизит как качество воды, так и степень износа электропомпы.

Асбесто-цементная обсадная труба вообще уходит в прошлое, не смотря на свои прочностные характеристики. Дело в том, что соответствующей международной конвенцией еще в 1986 году на бытовое применение хризотила (одна из основных составляющих асбеста, как выяснилось, провоцирующая онкологические заболевания) были введены ограничения.

Таким образом, наилучшим вариантом для обсадной трубы является материал из пластика. Но и здесь есть свои «подводные течения». На рынке можно встретить изделия из полиэтилена, не выдерживающие ни критики, ни нагрузки от воздействия грунта на стенки. Поэтому лучший и самый востребованный материал для обсадных труб – ПВХ (поливинилхлорид), а еще лучше – непластифицированный ПВХ (так называемый НПВХ). Оба абсолютно нейтральны к Н₂О и другим соединениям кислорода. Причем последний по прочности не уступает металлу.

Вся фишка в фитинге

Итак, обсадная труба установлена в штреке скважины, причем с соблюдением основного условия – герметичности. «Слабым звеном» здесь являются стыки между ее участками, которые соединяются друг с другом по мере погружения в скважину. Практикуется четыре способа наращивания трубы:

• раструб;
• муфта;
• сварка;
• резьбовое соединение.

Первые три «фитинга» имеют множество недостатков: раструб, где плотность соединения обеспечивается лишь весом самой конструкции, негерметичен по определению; муфтовый крепеж, возможно, потребует дополнительной ширины шурфа, чтобы обеспечить монтажное пространство между трубой и стенками грунта. Сварка, применимая для металлоконструкции, имеет такие изъяны: шов наиболее сильно подвержен коррозии; кроме того, при большой глубине скважины сварочный процесс может производиться десятки раз, что грозит искривлением всей конструкции.

Таким образом, наилучшая схема соединения участков обсадной трубы — резьбовая, применяемая как по металлу, так и в ПВХ-варианте. Причем резьба нарезается еще на стадии производства, то есть заказчик получает комплект, полностью готовый к сборке. Конечно, дороже, но зато навсегда. Ну или почти навсегда – те же полвека проживет.

Устройство скважины потребует применения слесарного инструмента при изготовлении фильтра. Он оборудуется на первой, нижней трубе, которая будет непосредственно контактировать с участком подземного водозабора. Для этого в стенках трубы делается множество отверстий (высверливаются или пропиливаются, например, болгаркой), а затем этот участок туга обматывается специальной фильтрующей сеткой, которая крепится на шурупах.

Нюансы наружной заливки

После монтажа обсадной трубы нужно озаботиться ее устройством в грунте. Проблема возникает в свободном пространстве, образовавшемся между грунтовой «стенкой» скважины и собственно трубой.

Схема действий недобросовестных подрядчиков: не мудрствуя лукаво, просто засыпать этот зазор мелкой щебенкой и, получив деньги, уйти с чувством выполненного долга. Что происходит после их ухода, в течение одного-двух лет эксплуатации скважины? А вот что. В нижнюю часть ствола, на уровне водозабора, то есть там, где расположен фильтр, принимающий воду, просачиваются стоки сверху. Это может быть ливневая, талая, поливочная влага, несущая с собой микроэлементы жизнедеятельности человека и животных, химических удобрений и прочую грязь. В итоге на стол поступает отнюдь не чистая вода.

Чтобы такого не произошло, существует четкая схема засыпки обсадной трубы. Действительно, щебень (гравий) необходим. Но только до уровня, на 0,5-1 метр выше фильтрующей части, чтобы вода из подземного горизонта наполняла трубу скважины беспрепятственно. Затем в зазор заливается бетон, причем не ведрами сверху, а через шланг, опущенный вдоль трубы до нужного уровня. Опять нюанс: партия из первых 3-7 ведер (в зависимости от глубины скважины) должна содержать густой раствор, консистенцией почти как для шпатлевки стен. И только через сутки-двое заливается смесь более жидкой субстанции – до верха.

Верхом считается не уровень огорода, а заранее вырытая яма глубиной 1-1,5 м (так называемый кессон, или оголовок), причем схема обустройства дна непростая: высшей точкой должен быть центр с выходом трубы. От него дно углубляется равномерным скосом к окружности. Труба должна выступать по высоте где-то до середины ямы, а цемент, которым заливался ствол скважины, обхватывать ее почти до среза. Понятно, что тут без опалубки не обойтись.

«Косое» дно ямы выравнивается слоем щебня и равномерно бетонируется. Можно использовать готовы ЖБК, а стены ямы обязательно укрепить колодезным бетонным кольцом.

Таким образом, скважина на воду в идеале должная представлять действительно идеальное устройство: там, в темноте глубинных вод, под землей — начало обсадной трубы, снабженное дренажными отверстиями и обитое фильтрующей микросеткой, затем герметичный «стояк» до поверхности, надежно скованный бетонным обручем, и его выход на свободу, то есть в яму, окольцованную бетоном.

Холодненькая пошла…

Нагнетание воды в систему производится с помощью электронасоса, который может быть погружным или поверхностным. Первый располагается в самой трубе на уровне водоносного горизонта, чуть выше фильтра и соединяется с поверхностью водопроводной трубой (шлангом) и проводом для подачи электропитания; поверхностный может быть установлен или непосредственно в кессонной яме, у выхода обсадной трубы, или в подсобном помещении дома. В любом случае пространство, где размещен насос, должно быть утеплено. Соответственно при устройстве оголовка предусматриваются технологические отверстия под электрический кабель и водопроводную трубу.

Сам кессон, который должен возвышаться над поверхностью земли примерно на 0,5 м, сверху, накрывается крышкой (бетонной, пластмассовой, деревянной) с люком, расположенным строго над обсадной трубой – для беспрепятственного доступа к скважине. Вся конструкция тщательно утепляется.

Советуем почитать: Скважина на воду

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Установка обсадной трубы в скважину

Задача обеспечения бесперебойной подачи воды всегда была одной из первостепенных в жизни человека. В городских условиях данный вопрос стоит, пожалуй, не так остро, но вот в случае если речь заходит о частном домовладении, обустройство своей скважины – это достаточно желательный и вместе с тем важный ход. Как раз исходя из этого ко всем его этапам направляться относиться с должным вниманием. К примеру, установка обсадной трубы в скважину есть задачей далеко не из несложных и вместе с тем важной. Об основных аспектах исполнения упомянутого процесса и отправится обращение потом.

Описание и назначение

Чтобы лучше осознать сущность грядущих работ, направляться для начала пара слов сказать о том, что собой воображают обсадные трубы и для каких целей они используются. Сущность пребывает в том, что с течением времени неизбежно происходят подвижки грунта. Это может иметь сезонный темперамент либо же быть обусловлено изюминкам структуры грунта. Однако, это происходит и чтобы избежать засыпания скважины в следствии этого процесса вовнутрь неё устанавливают обсадные трубы. Практически данный элемент водопроводной системы, принимает на себя всю нагрузку, появляющуюся при движении грунта. Это событие налагает определённые ограничения, касаемо пригодных для применения в упомянутых целях материалов.

Виды обсадных труб

Что касается того, какой как раз материал стоит использовать для установки обсадных труб, направляться заявить, что однозначного ответа не существует. Дело в том, что в принципе для этого подходят сходу пара вариантов, но, любой из них владеет личными эксплуатационными чертями и дабы определиться в выборе, необходимо рассмотреть любой раздельно.

Совет! При выборе обсадных труб необходимо учитывать, что со временем их, быть может, потребуется извлечь.

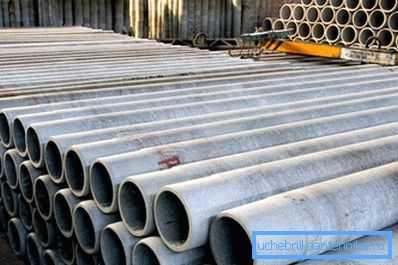

Асбестовые трубы

Трубы, применяемые в качестве обсадных для скважины смогут быть изготовлены из асбеста. Но необходимо знать, что таковой вариант владеет как несомненными плюсами, так и некоторыми недостатками. К числу положительных качеств возможно отнести:

• химическая нейтральность;
• неподверженность коррозии;
• доступность.

Что касается минусов, то возможно упомянуть:

• большой вес;
• относительная хрупкость;
• сложность установки;
• высокая цена.

Железные трубы

В качестве обсадных смогут быть кроме этого использованы и трубы, изготовленные из металла. Таковой вариант владеет одним большим плюсом, который разрешает применять таковой материал фактически в любых ситуациях, при любой глубине скважины, не обращая внимания на чертей грунта. Железные трубы весьма прочны и при определённой толщине стенок практически не подвержены механическим действиям. Но существующие недостатки смогут оттолкнуть от применения:

• относительно большая цена;
• приличный вес;
• склонность к образованию коррозии;
• необходимость применения особых фильтров;
• возможность вывода из строя оборудования в следствии попадания вовнутрь ржавчины.

Ну и, кроме другого, стоит упомянуть очень неприятный железный привкус воды из таковой скважины.

Пластиковые трубы

Наиболее уместным как правило вариантов будет установка обсадной трубы, изготовленной из пластика. Данный материал владеет следующими чертями:

• прочность материала;
• относительно маленький вес;
• относительная низкая стоимость;
• простота работ;
• химическая нейтральность;
• устойчивость к действию воды;
• долговечность.

Но стоит учесть, что и данный материал не лишён недостатков, к числу которых возможно отнести невозможность применения в скважинах, имеющих громадную глубину.

Установка

По солидному счёту, работы по установке обсадных труб не через чур сложны для осуществления, и их возможно провести своими руками. Наряду с этим стоит знать, что в одиночку эта задача вряд ли решаема, и потребуется применение особых инструментов. В случае если же говорить о самих работах, то они заключаются в следующем:

• По окончании того как скважина будет вырыта в неё (вручную либо посредством техники, в зависимости от материала) помещается первая часть трубы.
• Опустив её вовнутрь до момента, в то время, когда над поверхностью останется около метра, отрезок зажимается особым инструментом, похожим на громадные щипцы и к нему присоединяется вторая часть.
• Потом аналогичным образом присоединяются все остальные составные части.

Небходимо отметить, что способов соединения труб между собой существует пара. Это возможно резьбовое соединение, соединение через особые хомуты либо сочленение посредством сварки. Решать, что выбрать нужно, исходя из материала, применяемого для изготовления труб, а все места соединения необходимо дополнительно обработать герметиками.

В заключение возможно добавить, что установка обсадной трубы – задача достаточно несложная, в случае если знать, как это сделать, а потому просмотр соответствующих видео достаточно целесообразно для наиболее полного понимания задачи.

Видео

Монтаж обсадных труб ПНД:

Из этого видео вы определите какую трубу нельзя использовать в качестве обсадной:

uchebniksantehnika.ru

видео-инструкция по монтажу своими руками, особенности ПНД, ПВХБ пластиковых, стальных изделий с резьбой, цена, фото

Перед тем как начинать бурение скважины на своем земельном участке, следует выбрать, кокой материал будет использоваться для обсадки. От этого зависит и эффективность эксплуатации гидротехнического сооружения, и срок его службы. Наиболее распространены обсадные трубы для скважин ПВХ или ПНД, но можно использовать и другие разновидности, о которых и пойдет речь ниже.

Монтаж обсадки – обязательный элемент бурового процесса

Конструктивные особенности скважины

Это гидротехническое сооружение представляет собой достаточно глубокое, но небольшое по диаметру, отверстие в земле, которое служит для обеспечения водой загородного дома и приусадебного участка.

Обсадка скважины позволяет:

• защитить ее от попадания сточных вод;
• предотвратить осыпание грунта внутри отверстия;
• установить и закрепить насосное оборудование.

Обсадка монтируются непосредственно во время бурения либо же сразу после его окончания.

Обратите внимание!
Установка обсадки необходима и в том случае, когда бурение производится своими руками с помощью ручной установки.
Особенно это актуально, когда грунт на участке сыпучий.
Без труб вы вряд ли сможете успешно закончить работу.

Помимо материала, важно правильно подобрать размер деталей.

Диаметры обсадных труб для скважин варьируются по следующей схеме:

• обсадка 133 мм устанавливается до известнякового слоя;
• труба 98 мм устанавливается после прохождения известняка на расстояние не более 10 метров;
• детали 114 мм применяются в случае необходимости как промежуточные между 133 и 98 мм.

Схема монтажа обсадочных труб в артезианской скважине

Помните, что погружной насос должен быть установлен в трубе наименьшего диаметра.

Кроме того, размер обсадки зависит от типа скважины:

1. Артезианская – она бурится на значительную глубину и дает большое количество воды. Для ее обсадки могут использоваться изделия диаметром от 90 до 170 мм.
2. Песчаная – глубина этого гидротехнического сооружения не превышает 30 метров. Чаще всего в них используются обсадные пластиковые трубы для скважин размерами от 125 до 170 мм.

Независимо от материала, обсадочные детали должны отвечать следующим требованиям:

• иметь длительный срок эксплуатации;
• выдерживать значительное давление осыпающегося грунта;
• не изменять химический и физический состав воды.

Виды обсадных труб для скважины

Стальные

Этот материал используется уже длительное время и имеет отличные технические характеристики. Обсадные стальные трубы для скважин обладают хорошей прочностью и прекрасно выдерживают давление грунта. Недостаток – появление ржавчины, которая может загрязнять воду.

Стальные обсадные трубы

Существует несколько разновидностей этих деталей.

Вид	Описание
Оцинкованные	Их особенность – полное отсутствие коррозии. Однако, частицы ржавчины, которые образуются в стальных трубах, легко удаляются с помощью фильтров, потому применение оцинковки нецелесообразно. Кроме того, эти детали выделяют окись цинка, которая негативно влияет на здоровье человека.
Нержавеющие	Также не подвержены коррозии, но их цена очень высока, потому такие изделия редко используются в качестве обсадных деталей для скважин.
Эмалированные	Не ржавеют и стоят недорого. Недостаток – легко повреждаются в результате механического воздействия. Если слой эмали нарушен, обсадка быстро выходит из строя вследствие коррозии.

Полиэтиленовые

Обсадная труба ПНД для скважин — с резьбой или гладкими кромками — обладает следующими преимуществами:

• трубы выдерживают линейную деформацию без изменения своих технических характеристик;
• материал не выделяет вредных для здоровья человека элементов и обладает бактериологической безопасностью;
• полиэтилен низкого давления не разрушается вследствие образования льда в скважине;
• обсадные пластиковые трубы для скважин легко заменяются в случае повреждения;
• установка обсадки не требует применения специализированной инженерной техники;
• во внутреннем пространстве трубы не образуются отложения, потому диаметр деталей не уменьшается в течение всего срока эксплуатации;
• обсадка из полиэтилена низкого давления имеет длительный срок эксплуатации.

На этом фото изображены трубы ПНД для обсадки скважин

Совет!
При обустройстве водопровода для индивидуального пользования на загородном участке рекомендуется использовать обсадные пластиковые трубы с резьбой для скважин именно из полиэтилена низкого давления.
Они обладают оптимальным соотношением цены и качества.

Поливинилхлоридные

Сфера применения труб из ПВХ чрезвычайно широка. Они используются для транспортировки не только воды, но и газа, канализационных сточных вод и так далее.

Обсадные трубы ПВХ для скважин с резьбой не очень распространены, так как имеют множество недостатков:

1. Становятся хрупкими при низкой температуре воздуха или воды. Кроме того, осколки потрескавшихся труб могут попасть в воду, а затем – в водопровод.
2. Поврежденные детали тяжело утилизировать.
3. В случае возникновения пожара поливинилхлорид выделяет в атмосферу вещества, способные нанести вред человеку.
4. По прочности ПВХ детали намного уступают полиэтиленовым.

Обсадочные трубы из поливинилхлорида

Способы соединения

Инструкция по проведению буровых работ предусматривает использование следующих видов соединений:

• сварной шов;
• раструб;
• резьба.

Независимо от выбранной разновидности, этот узел должен отвечать обязательному условию — быть абсолютно герметичным.

Использование сварки имеет несколько недостатков:

• качество, прочность и герметичность соединения сильно зависит от квалификации работника;
• сварочный шов подвержен коррозии;
• во время выполнения соединения вся обсадная колонна испытывает повышенные нагрузки и может деформироваться.

Единственный плюс – дешевизна. Именно благодаря этому фактору сварное соединение является самым распространенным при обустройстве скважин.

Раструб – это еще более ненадежное соединение. При этом полностью отсутствует возможность проконтролировать качество и герметичность стыков. Кроме того, возможно появление дефектов уже в процессе эксплуатации вследствие усадки обсадочной колонны.

Резьбовое соединение, хотя и стоит дороже других, является самым надежным и герметичным. Но как стальные, так и полимерные трубы с резьбой стоят дороже, чем аналоги с гладкой кромкой.

Резьбовое соединение – самый надежный способ стыковки обсадочных труб

Вывод

Для обсадки скважины целесообразно использовать полиэтиленовые трубы, которые соединяются с помощью резьбовых муфт. Это позволит вам эксплуатировать гидротехническое соединение в течение длительного времени и не бояться аварий. Более подробно о бурении можно узнать из видео в этой статье.

gidroguru.com

видео-инструкция по монтажу своими руками, особенности изделий с резьбой, фото

Еще не так давно для забора воды при бурении скважин применялись исключительно асбестоцементные и стальные трубы.Однако,в настоящее время застройщики все чаще отдают предпочтение ПВХ обсадке, так как она значительно превосходит существующие аналоги своими эксплуатационными свойствами.

Далее мы рассмотрим, чем поливинилхлоридные трубы лучше изделий из другого материала, а также разберемся, как выполняется обсадка скважины пластиковыми трубами.

Обсадные ПВХ трубы

Общие сведения

Обычно такие трубы выполняют из плотного поливинилхлорида характерного синего цвета. Чаще всего они поставляются с резьбой– с одной стороны внутренняя резьба, а с другой – наружная.

Изготавливают их различного диаметра, который находится в пределах от 80 до 225 мм. Производство регламентируется ГОСТом ТУ2248-001-84300500-2009. Толщина стенок колеблется от 7 до 20 мм и зависит от глубины скважины – чем она глубже, тем, соответственно, более толстыми должны быть стенки изделия.

Достоинства

Как уже было сказано выше, пластиковые трубы отличаются отличными эксплуатационными качествами, в частности можно выделить следующие моменты:

• Долговечность — укрепление стенок пластиком позволяет длительное время эксплуатировать систему.Заявленный срок эксплуатации составляет 50 лет.
• Пластиковое изделие не подвержено коррозии, благодаря чему с течением времени не ухудшается качество добываемой воды.
• Низкая цена по сравнению с альтернативными вариантами.
• Высокая химическая стойкость, благодаря чему можно транспортировать даже низкоконцентрированные кислоты.
• Пластик полностью инертен к контактам с водой, благодаря чему изделие считается гигиеничным.
• Благодаря уменьшенному диаметру, по сравнению со стальными трубами, увеличивается скорость бурения.
• Небольшая масса и при этом хорошая прочность.
• Невысокая стоимость монтажных работ.

Схема соединения

Недостатки

Недостатков у изделия совсем не много, но они тоже имеются:

• Более низкая прочность, чем у альтернативных вариантов;
• Чувствительность к механическим воздействиям.

В результате этих недостатков, изделие можно использовать только для скважин, глубина которых не превышает 50-60 метров, при условии, что отсутствуют насыщенные верхние водоносные слои и подвижные слои грунты (плывуны) на всей глубине бурения. Кроме того, недопустимо использовать пластиковую трубу при бурении в две колоны.

Статьи по теме:

Как выбрать диаметр трубы

Определяющим моментом при выборе диаметра является производительность системы. Чем больше диаметр изделия, тем больший будет возможен расход воды. Поэтому, прежде чем сделать выбор, необходимо определить максимальный (пиковый) расход.

Максимальный расход воды должен обеспечить потребности всех водопотребляющих приборов, при условии их одновременной работы. К примеру, один открытый водопроводный кран потребляет в течение часа около 0,7 кубических метров воды.

Если в доме будет работать несколько кранов, стиральная машина и санузел, то расход может составить около 3 метров кубических. В большом доме этот показатель может вырасти до 8 кубических метров.

Погружные насосы разной мощности

Обратите внимание!
Погружной насос необходимой мощности должен свободно проходить в пластиковой трубе.
Диаметр насоса мощностью до 3 кубических метров составляет около 75 мм, если насос более мощный, то этот показатель может составлять 100-105 мм.

Расчет выполняют по следующему принципу:

• К примеру, диаметр насоса составляет 75 мм, толщина стенки изделия — 10 мм*2, кроме того, следует взять в расчет несколько миллиметров зазора. В результате диаметр должен составлять не менее 75+4+20=99 мм.
• Так как изделий диаметром 99 мм не существует, следует использовать ближайший большее значение, которое составляет 113 мм.

Обратите внимание!
При погружении насоса, между ним и стенками обсадки должен быть небольшой зазор.
Это позволит насосу свободно погрузиться на необходимую глубину.

Схема выполнения скважины

Особенности монтажа

Инструкция по монтажу выглядит следующим образом:

• В первую очередь осуществляется проходка, к примеру, 140 миллиметровым буром на глубину 3-5 метров в коренную крепкую породу.
• Далее осуществляется проходка 130 миллиметровым буром до глубины вскрытия водоносного горизонта.
• После этого вставляется обсадная пластиковая труба для скважины диаметром 125 миллиметров.
• В процессе углубления одной трубы, к ней привинчивается следующую часть.Таким образом,работа выполняется до полной усадки.

Монтаж обсадной трубы

Обратите внимание!
Резьбовое соединение необходимо дополнительно уплотнить.
Это обеспечит надежную защиту от проникновения в систему верховодки.

Если скважина бурится своими руками, необходимо обратить внимание, чтобы она была ровной, так как кривизна может привести к поломке изделия в процессе монтажа. Повреждение стенок обсадки приведет и к снижению качества добываемой воды, поэтому лучше доверить работу по выполнению скважины специалистам, которые обладают всем необходимым оборудованием.

На фото — скважина с установленной трубой

Вывод

Если условия скважины не противоречат использованию пластиковых обсадных труб и сама скважина выполнена качественно, то данное решение является самым оптимальным. В противном же случае лучше обратить внимание на изделия из других материалов, к примеру, стали или асбеста.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

kolodec.guru
