Установки для сверления отверстий хилке – Установки алмазного бурения – Hilti Россия

alexxlab | 11.02.2018 | 0 | Вопросы и ответы

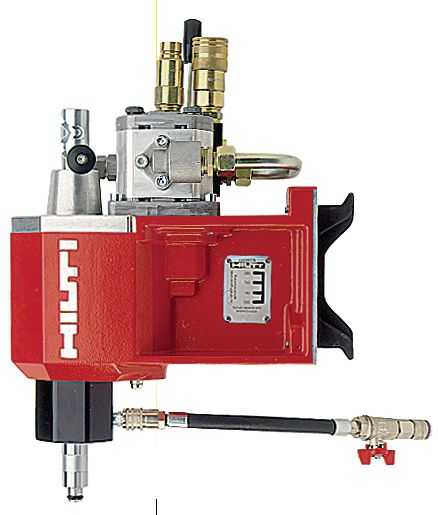

DD 750-HY – Установки алмазного бурения

Hilti
  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

www.hilti.ru

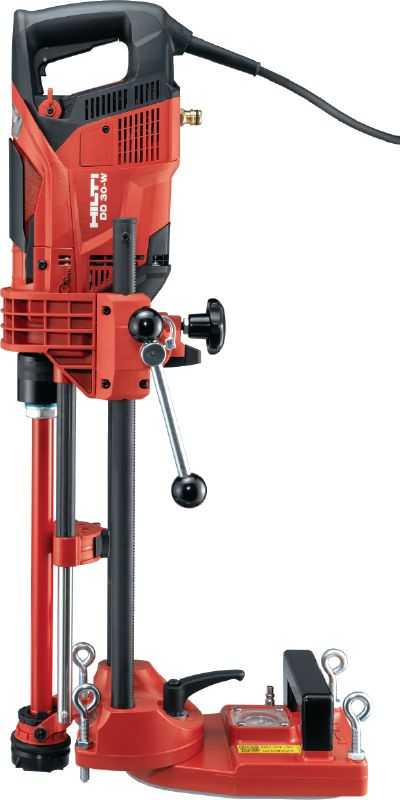

DD 30-W – Установки алмазного бурения

Hilti
  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

www.hilti.ru

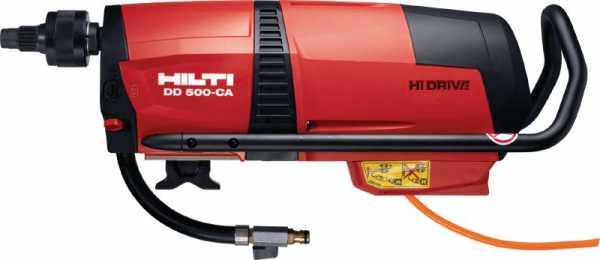

DD 500-CA – Установки алмазного бурения

Hilti
  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

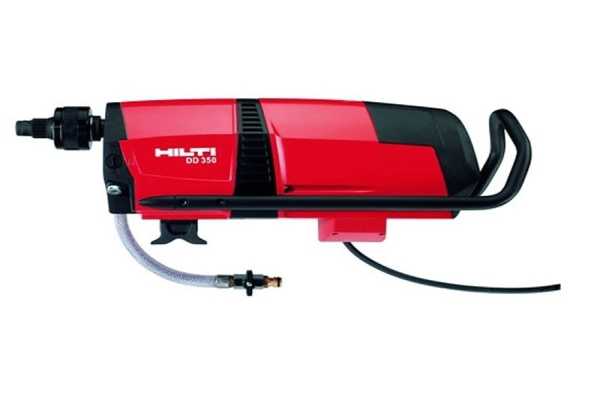

  • DD 350-CA – Бурильная установка с технологией Cut Assist.
  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

  • Наведите курсор на картинку для увеличения.

    Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

www.hilti.ru

Компактные буровые установки алмазного бурения Hilti

Во всем мире широко используются буровые установки разных производителей. Они могут выполнять широкий перечень задач: это и бурение на воду, для установки свай, посадки деревьев, для добычи нефти или газа, для разработки месторождений. Но что делать, если необходимо пробурить неглубокое отверстие в бетонном полу или стене? Для этого отлично подойдут установки для алмазного бурения от компании Hilti.

Буровые установки Хилти (Hilti)

Буровые установки производит компания Hilti, которая продает свое оборудование во всем мире. Среди людей, которые занимаются бурением, это довольно узнаваемый и популярный бренд. Штаб-квартира группы компаний находится в городе Шаан в княжестве Лихтенштейн.

Hilti – это буровые установки, которые используют коронки алмазного бурения. Они способный справится даже с самым крепким бетоном, при этом возможно использовать как вертикально, так и горизонтально. Установки довольно компактные и имеют небольшой вес, из-за чего можно использовать для ручного бурения. Они также оснащены станиной, которую оснащена удобными монтажными средствами. В основном в качестве силовой части применяется электродвигатель, однако одна установка оснащена гидравликой, что позволяет её работать даже под водой.

Данные установки находят свое применение для бурения отверстий под трубы и санитарно-техническое оборудование, отопление, воздуховоды, для кабельных лотков и анкерного крепления, а также для установки поручней и ограждения. Также назначение значительно зависит от необходимого диаметра бурения.

Сам же монтаж довольно прост:

  1. Для начала необходимо определиться с положением установки, а точнее выбрать место, где необходимо бурить.
  2. Далее выполнить разметку. Обязательно необходимо учитывать проводку и металлический каркас, которые могут оказаться в стене.
  3. Просверлить технологическое отверстие диаметр 20 мм. Теперь можно закреплять установку и приступать к бурению.

Преимущества

Буровые установки Хилти обладают рядом преимуществ:

  • Данные буровые установки очень распространены. По этой причине можно легко купить б/у технику, либо найти комплектующие.
  • Так как группа компаний Hilti довольно крупная, можно заказать новую технику прямо с официального сайта, который есть и в Украине, и в России.
  • На том же сайте можно найти и расходные материалы, а также алмазные коронки.
  • В установках применяется безударное бурение, из-за чего значительно снижается риск повредить исходный материал. Это особенно важно при роботе с довольно дорогим материалом, таким как мрамор.
  • Установки достаточно мощные, чтобы справится даже с арматурой.
  • Простота в использовании и монтаже.
  • Некоторые установки оснащены сервисным индикатором, который должен сработать в случае необходимости провести сервисное обслуживание.
  • Практически все установки оснащены станиной, что значительно облегчает их использование.

Недостатки

Пожалуй, единственным недостатком являются довольно высокие цены. Можно часто наткнутся на обсуждения на форумах, где пользователи жалуются на значительную стоимость расходных материалов и сервисного обслуживания.

Технические характеристики популярных моделей

Рассмотрим технические характеристики популярных буровых машин, ручного и стационарного оборудования.

Бурильные машины

Технические характеристики буровых установок алмазного бурения  табл.1:

МодельDD 120DD 150-UDD 160
Базовые материалыбетонбетон и кирпичбетон
Диапазон бурения, мм16-162сухое — 37-162; мокрое ручное -8-131, мокрое со станины 12-16225-202
Предельная глубина, мм450450
Вес установки, кг112216
Режим бурениямокрыйвлажный и сухоймокрый
Возможность бурения под угломнетдада
Количество скоростей233
ОсобенностиСервисный индикатор, две скорости обеспечивают нужный крутящий момент. Возможно ручное бурение.Габариты позволяют производить ручное бурение. Важным достоинством является возможность выполнять сухое мокрое бурение. Многофункциональная станина. Оснащается индикатором давления. Возможно ручное бурение.Световой индикатор давления и сервисный индикатор. Возможно ручное бурение.

На видео буровая установка Hilti DD 120:

Технические характеристики буровых установок алмазного бурения табл. 2:

МодельDD 200DD 350DD 500
Базовые материалыбетонбетонбетон
Диапазон бурения, мм25-40052-50082-600
Предельная глубина, мм500500500
Вес установки, кг343538
Режим бурениямокрыймокрыймокрый
Возможность бурения под угломдада
Количество скоростей31010
ОсобенностиИмеет моторный блок большой мощности, а именно на 2600 Вт. Воздушное охлаждение. Есть возможность менять коронки без использования ключа. Оснащена сервисным сервисным индикатором. Возможно ручное бурение.Буровая установка может справиться даже с металлом, за счет увеличения крутящего момента. Индикатор давления и сервисный индикатор. Возможность быстрой замены коронки. Возможно ручное бурение.Возможно ручное бурение. Может резать металл. Индикаторы. Быстрая смена коронки.

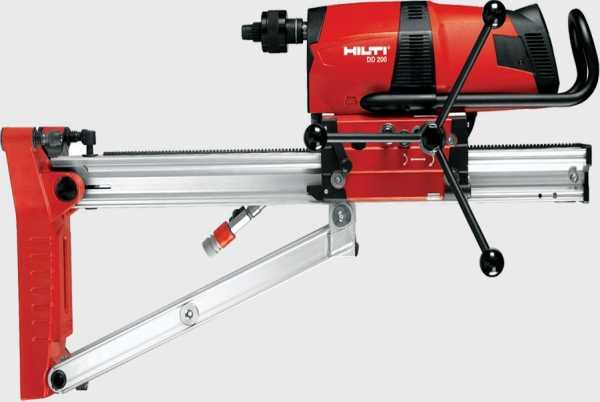

Фото буровой машины Hiti DD 200

Ручное и стационарное оборудования

Технические характеристики популярных моделей:

МодельDD EC-1 (ручная)DD 750-HY (стационарная)
Базовые материалыбетон и кирпичбетон
Диапазон бурения, мм8-3552-750
Предельная глубина, мм600750
Вес установки, кг9
Режим бурениямокрый
Возможность бурения под угломнет
Количество скоростей14
ОсобенностиМалый вес позволяет с легкостью использовать без станины, которая в комплект и не входит. Безударное бурение. Можно бурить даже сквозь арматуру.Гидравлическая установка. Модульная система. Возможность выполнять подводное бурение.

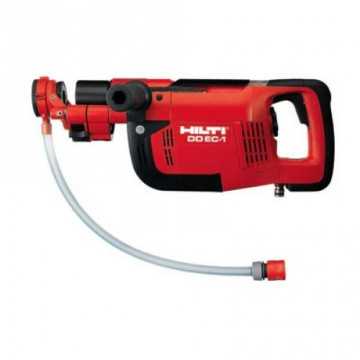

Ручная установка алмазного бурения Hilti EC-1

allspectech.com

Установка (оборудование) для алмазного бурения

Содержание

Установка для алмазного бурения получила своё название из-за главной конструкционной особенности – сверлильной коронки с зубцами, покрытыми напылением из технических алмазов.

Малогабаритная установка алмазного бурения

Когда происходит сверление, температура рабочей поверхности коронки, вследствие трения, повышается, и алмазные зубцы, припаянные к её основанию, превращаются в монолитную матрицу, которая обладает очень высокой абразивностью.

Применение установки алмазного бурения

Наиболее распространенное оборудование для алмазного бурения – это механизмы с электрическими двигателями, для работы которых необходим двух- или трехфазный ток.

Установка для алмазного бурения, если говорить не об крупногабаритных промышленных устройствах, а об аппаратах для широкого использования, при высокой эффективности, отличается достаточно щадящим влиянием на электрическую сеть.

Так, для того, чтобы сделать отверстие, диаметр которого не превышает 35 см, будет достаточно алмазно-буровой установки с такими характеристиками: 220V, 3200ВТ, 16 А – устройство с подобным мотором может без проблем работать от обычной электро-сети.

Что касается отверстий диаметром свыше 35-ти сантиметров, то для их бурения применяется установка для алмазного бурения с гидравлическим приводом. Также существует ниша алмазного оборудования повышенной мобильности, которое используется в дорожно-строительных, и других видах работ, где возможно отсутствие электричества – такие устройства комплектуются моторами, работающими на бензине.

Оборудование для алмазного бурения применяется для создания отверстий:

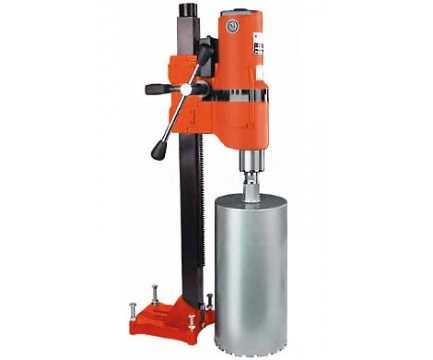

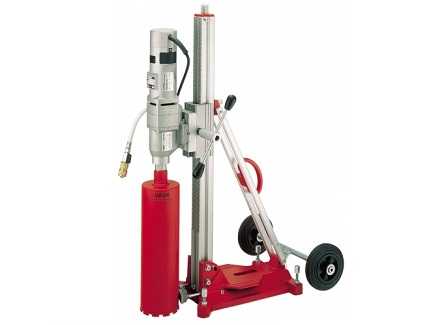

Установка алмазного бурения Virax-V

  • в бетонных фундаментах для монтажа анкеров;
  • в лестничных площадках для установки ограждений и перил;
  • для прокладки электросети;
  • для прокладки канализационных и отопительных труб;
  • для монтажа систем вентиляции;
  • бурение скальных пород для взятия проб.

Машина алмазного бурения способна эффективно работать с такими материалами:

  • Бетон;
  • Кирпич;
  • Мрамор;
  • Гранит;
  • Асфальт;
  • Железобетон;
  • Камни.

Благодаря тому, что среднестатистическая установка для алмазного бурения обладает весьма компактными размерами (неспециализированное оборудование для широкого применения редко имеет габариты, превышающие 400 х 200 х 1000 мм), с её помощью могут выполняться работы в самых труднодоступных местах.

Алмазные буровые установки, в сравнении с обычным буровым оборудованием, имеют ряд существенных преимуществ:

  • Улучшенный способ пространственного позиционирования, а также возможность сделать отверстие идеально круглого сечения, которое не будет нуждаться в дальнейшей отделке;
  • Высокая производительность – аппарат алмазного бурения, при работе на твердых поверхностях, показывает максимальную скорость заглубления;
  • В процессе работы буровой установки не создается сильная вибрация, шум, также выделяется сравнительно небольшое количество пыли;
  • Возможность пробурить отверстие на большую глубину;
  • При сверлении стен внутри зданий не повреждаются внешние стороны бурящихся перекрытий.

Установка алмазного бурения Сплитстоун

Установка для алмазного бурения, да и вся технология в целом, обладает всего одним существенным недостатком – дороговизной. Так, минимальный ценовой порог на качественное оборудование начинается с 1.5 тысячи $, к тому же, стоит помнить про необходимость замены весьма дорогостоящих расходных материалов.

В целом, эффективность технологии и отсутствие достойных аналогов, оправдывают все финансовые затраты, но можно говорить о том, что аппараты для алмазного бурения не распространены среди широких слоев населения.

Решить этот вопрос позволяет аренда оборудования, так как существует большое количество фирм, готовых предоставить установки для алмазного бурения на временное использование. Также востребована аренда аппарата с оператором, который выполнит все необходимые работы.

Кстати, аренда с оператором более эффективна — поскольку в этом случае персонал будет знать, как работать с конкретной моделью, тогда как при аренде отдельно установки придется искать еще и опытного работника для управления агрегатом.
к меню ↑

Устройство установки алмазного бурения

Основными конструкционными составляющими установки алмазного бурения являются:

  • несущее основание;
  • стойка для фиксации корпуса на рабочей поверхности;
  • электромотор;
  • алмазная коронка.

В зависимости от особенностей выполняемых работ оборудование для алмазного бурения может обладать разными способами крепления к поверхности. Так, стандартным вариантом фиксации механизма является анкерное крепление.

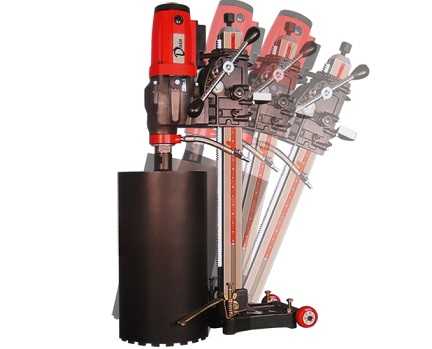

Установка алмазного бурения Diam с возможностью наклона

Для монтажа достаточно одного анкера, диаметром 14 или 22 мм (исходя из особенностей поверхности). Если необходимо выполнить сверление отверстия под углом, то оборудование комплектуется наклонной станиной. Когда анкерное крепление невозможно, ввиду свойственных ему повреждений поверхности (сверление стен фасадов), применяются вакуумные фиксаторы, либо распорные штанги.

Охлаждения в аппаратах разных классов осуществляется по отличающимся технологиям. Небольшие и легкие однофазные устройства, в основном, имеют воздушное охлаждение (забор воздуха происходит на задней части корпуса, что затрудняет возможность сделать отверстие в потолке, при расположении установки снизу-вверх).

Трехфазная установка для алмазного бурения, обладающая мощным мотором и большими габаритами, комплектуется системой водного охлаждения.  Помимо этого, трехфазное оборудование обладает герметичным корпусом, что делает возможным его использование в условиях повышенной запыленности помещения.

Главными недостатками трехфазного оборудования, в сравнении с однофазными механизмами, является большой вес, и необходимость подключения к сети 380В, которая присутствует не на всех строительных объектах.

Поскольку при алмазном бурении рабочая температура постоянно увеличивается, требуется её регулирование в пределах допустимой нормы.

Для этого профессиональное оборудование комплектуется системами водного охлаждения, которая, помимо уменьшения температуры, также способствует образованию минимального количества пыли в процессе работы. Чтобы вода не мешала работать, установка для алмазного бурения снабжается специальным водосборным кольцом.
к меню ↑

Производители установок алмазного бурения

Для того чтобы ориентироваться в многообразии доступных в продаже устройств для алмазного бурения мы проведем небольшой анализ рынка, и выясним, каким производителям стоит отдавать предпочтение, и какие модели буровых аппаратов являются наиболее востребованными.

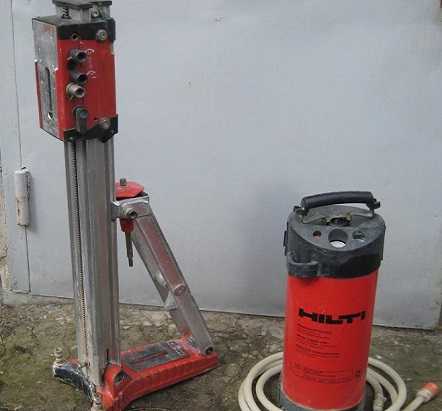

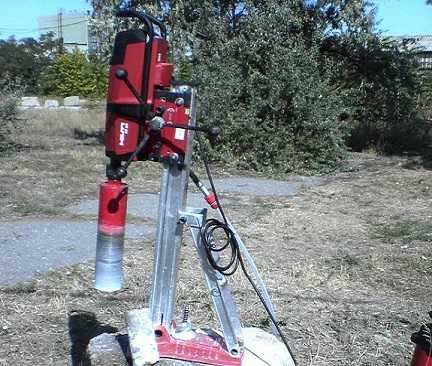

Установка алмазного бурения Хилти, разобранная

На сегодняшний день, на отечественном рынке оборудования для алмазного бурения, можно четко выделить двух конкурирующих между собой лидеров – это компании Хилти (Hilti Group) и Макита (Makita Corporation).  Хилти – это компания родом из Лихтенштейна, основанная в 1941 году.

Макита – японская корпорация, с более чем столетней историей – датой её основания принято считать 1915 год. На рынке эти фирмы представлены во всех ценовых категориях.

Если говорить о самых популярных устройствах на рынке, то можно выделить две модели: установка алмазного бурения Hilti DD200, и Makita DBM 230SET. Эти устройства обладают оптимальным соотношением цены и качества, что позволяет им, на протяжении уже нескольких лет, бить рекорды продаж в сфере профессионального бурового оборудования.

Мы решили сделать сравнение этих агрегатов, чтобы окончательно выяснить, какая установка для алмазного бурения в средней ценовой категории является единоличным лидером.

Мощность двигателя: Хилти ДД200 оборудован двигателем мощностью 2600 ватт, у Макиты – 2500 Ватт, при этом, оба устройства имеют трехступенчатый механический редуктор. На практике разница в 100 Ватт не ощущается, так что по этому параметру у нас равенство.

Читайте также: принцип работы мотора редуктора для буровой установки.

Технология охлаждения: инженеры Hilti в этой модели решили сделать улучшенный метод воздушного охлаждения, в то время как Makita оборудована системой водного охлаждения. Оправданность применения воздушного охлаждения, для такой мощности мотора, под сомнением.

Безусловно, его будет более чем достаточно для непродолжительного бурения, однако длительная работа может быть затруднена необходимостью прерываться на паузы, для охлаждения системы.

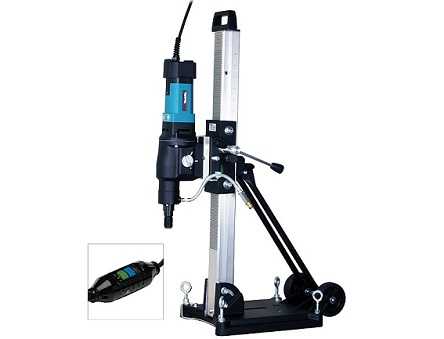

Установка алмазного бурения Makita

Технология фиксации: обе установки могут бурить в любых плоскостях, также предусмотрена возможность изменения наклона.

Вес устройства: DD200 практически в два раза тяжелее, чем DBM230. Это делает аппарат не таким удобным как в транспортировке, так и в использовании. Плюс за Макитой.

Стоимость: установка для алмазного бурения Макита DBM 230SET стоит около 3 тыс. $, в то время как Hilti DD-200 – почти 4 тысячи. Аренда Хилти Д200 обойдется вам ориентировочно в 50$ за сутки. Аренда Макиты – от 40-45$ за сутки.

Продуктивность бурения (максимальные показатели):

  • 1 скорость: Hilti D200 – 265 об\мин; Makita DBM230 – 270 об\мин;
  • 2 скорость: Hilti D200 – 550 об\мин; Makita DMB230 – 700 об\мин;
  • 3 скорость: Hilti D200 – 1120 об\мин; Makita DMB230 – 1250 об\мин/

В ключевом вопросе – эффективности, как в заявленных производителем показателях, так и на практике, лучший результат показала установка DBM 230SET.

По результатам теста можно сделать вывод, что лучшая, на сегодняшний день, установка для алмазного бурения – это Makita DBM230SET. Покупка либо аренда этого устройства полностью оправдана, так как при умеренной стоимости оно обладает отличными эксплуатационными характеристиками, и не имеет аналогов в своей ценовой категории.
к меню ↑

Этапы бурения с применением установки

Установка для алмазного бурения должна использоваться специалистами, так как алмазное сверло очень легко повредить.

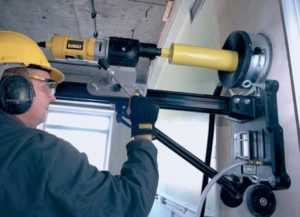

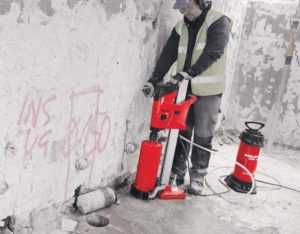

Применение установки для алмазного бурения

Если же у вас отсутствует опыт работы с такими устройствами, то всё должно делаться очень аккуратно. Существует множество фирм, которые оказывают услуги алмазного бурения, выполняющиеся квалифицированными мастерами, также в таких фирмах доступна обычная аренда бурового оборудования.

Сверление выполняется поэтапно:

  1. Установка для алмазного бурения монтируется на рабочей поверхности.
  2. Фиксирующаяся платформа закрепляется, посредством анкерного соединения, на стене.
  3. Предварительно в ней необходимо обычным сверлом сделать отверстие под анкер. Расстояние от места закрепления до середины алмазной коронки разное у каждого аппарата.
  4. Далее необходимо подключить буровое устройство к источнику воды.
  5. Аппарат включается, и с помощью специального рычага управления коронка передвигается в сторону стены.
  6. Углубление коронки выполняется вручную, всё тем же рычагом.
  7. Если буровое устройство сильно перегревается – бурение прекращается на несколько минут.
  8. По завершению процесса из коронки извлекается оставшийся в ней участок перекрытия, и оборудование для алмазного бурения отсоединяется от рабочей поверхности.

к меню ↑

Установка алмазного бурения в работе (видео)

 Главная страница » Инструменты для бурения

byreniepro.ru

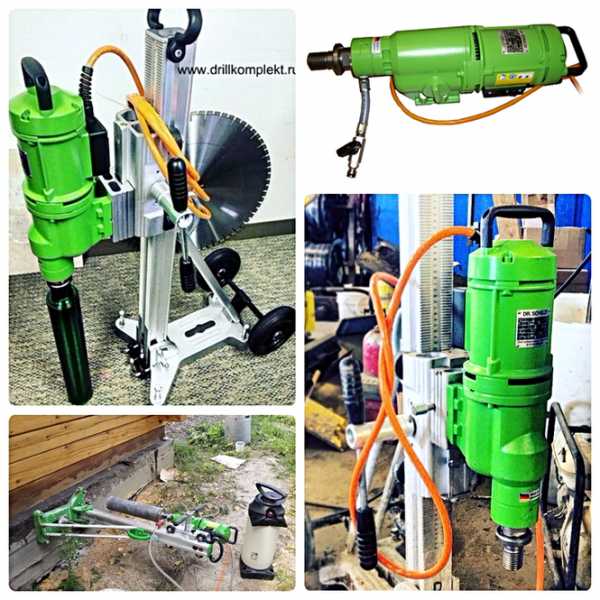

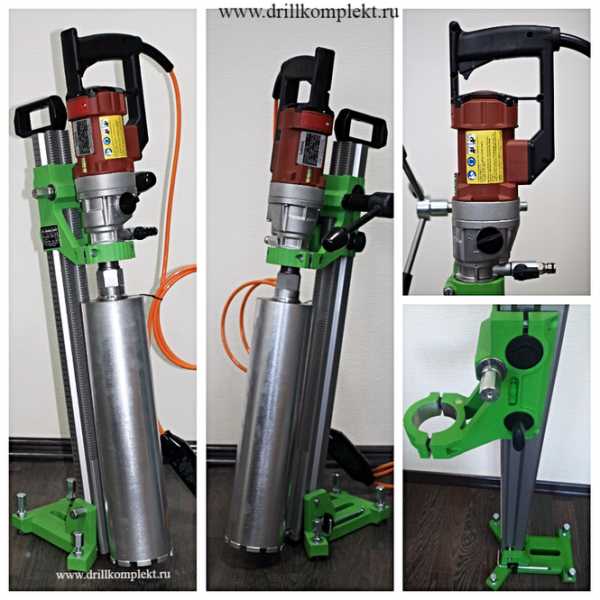

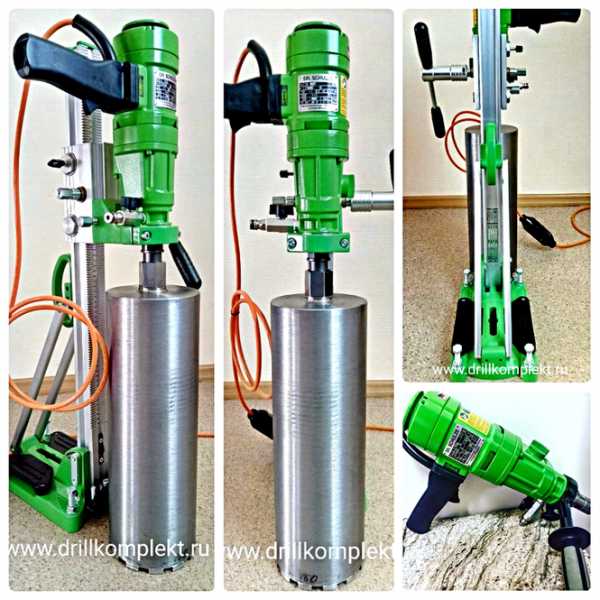

Каталог оборудования – УСТАНОВКИ АЛМАЗНОГО БУРЕНИЯ DR. SCHULZE

Фирма “Dr.Schulze GmbH” представляет линейку комплектов установок алмазного бурения.

DRILLKOMPLEKT – это оптимальный выбор станины в комплекте с электмотором алмазного сверления  для сверления различных диаметров.

Оборудование в комплекте дешевле, чем по отдельности!!!

Все предлагаемое нами оборудование и алмазный инструмент Dr. Schulze изготавливаются исключительно в Германии и отвечают высочайшим мировым стандартам качества!

Алмазное сверление отверстий – в настоящее время является наиболее качественной и выгодной технологией изготовления отверстий в стройматериалах высокого уровня твёрдости, в том числе в граните и железобетоне.

При работе методом алмазного бурения используется специализированный камнеобрабатывающий инструмент (алмазные коронки), режущая часть которого содержит алмазные элементы. Вращение данного инструмента с высокой скоростью и обеспечивает наибольшую эффективность изготовления отверстий в бетоне, железобетоне, кирпичной кладке, асфальте, граните и подобных материалах.

Работу установками алмазного бурения можно производить в различных условиях, например, при ограниченном доступе к обрабатываемому изделию. Это связано с тем, что нет необходимости привязывать данное оборудование к определенной плоскости или углу наклона.

К отличительным преимуществам применения технологии корончатого алмазного сверления можно отнести следующие:

Экономия на человеческих ресурсах – выполение задач с установками алмазного сверления с успехом может производить один специально обученный рабочий.

Производство отверстий при помощи установок алмазного бурения не приводит к чрезмерной запыленности или загрязненности объекта, на котором данные работы выполняются.

Работа с установками алмазного сверления не приводит к вибрациям, поэтому отсутствует риск нарушения целостности конструкции.

Применение в процессе работы специализированных корончатых сверел (алмазных буровых коронок) позволяет изготовить идеально ровные отверстия в соответствии с необходимыми размерами.

Возможность изготовления отверстий в материалах различной степени жесткости: в бетоне, железобетоне, кирпичной кладке, асфальте, граните и подобных материалах.

Время изготовления отверстий при помощи предлагаемого нами оборудования существенно ниже чем при использовании других методов сверления.

Для того, чтобы купить надежную установку алмазного бурения Доктор Шульце производства Германия, просто обратитесь к нашим специалистам, отправив обращение с сайта или позвонив по указанным телефонам.

drillkomplekt.ru

Установки алмазного сверления – надежный помощник в сверлении железобетона

Сверление отверстий установками алмазного бурения чаще всего применяется в промышленности при строении больших зданий, но и в домашних условиях, иногда, без них не обойтись. Не большой обзор самых популярных и надежных установок поможет вам сделать правильный выбор.

Установка алмазного сверления Milwaukee DD 3–152.

Предназначена для сверления отверстий диаметром до 152 мм в бетоне и железобетоне и до 202 мм в кирпичной и каменной кладке.

Этот компактный и хорошо сбалансированный инструмент может эксплуатироваться в качестве комбинированной дрели для алмазного сверления, подходит для работы в ручном режиме и для стационарного сверления любых строительных и отделочных материалов.

Модель способна работать как в «мокром», т.е. с охлаждением сверлильной коронки водой, так и в сухом режиме.

Трёхступенчатый редуктор обеспечивает широкий выбор скорости сверления в диапазоне от 550 до 2700 оборотов в минуту, позволяя добиться максимальной производительности для любого сочетания диаметра коронки и обрабатываемого материала.

Среди фирменных технологий, реализованных в этой установке, стоит отметить плавный пуск, который позволяет быстро и аккуратно выходить на нужный режим, обеспечивая высокую точность сверления и отличное качество обрабатываемой поверхности с самого начала работы.

Унаследованные от старших моделей предохранительная муфта и светодиодный индикатор тепловой защиты двигателя заметно продлят эксплуатационный ресурс дрели, а кабель с предохранителем PRCD обеспечит надёжную защиту от перегрузки.

Milwaukee DD 3–152, будучи установкой универсального типа, т. е. адаптированной и для работы в «ручном» режиме, и для стационарной работы, имеет характерные конструкционные особенности, удачно сочетающие высокую эргономичность ручного инструмента и продуманный «интерфейс» сопряжения со стойкой станка.

Среди «ручных» можно выделить L-образную рукоятку, специально сконструированную для максимального распределения веса, а среди «стационарных» — надёжное быстроразъёмное присоединение к стойке, обеспечивающее простоту использования и минимизацию вибрации.

Стойка DR 152 T, специально разработанная для эксплуатации с двигательным блоком DD 3–152, превращает дрель в высокоточный сверлильный станок. Компактное основание стойки (его размеры всего 330×210 мм) разрешает сверлить даже в ограниченном пространстве.

Встроенные в станок два жидкостных уровня обеспечивают высокую точность монтажа стойки, а вакуумная пластина позволяет установить её очень быстро и практически без какой-либо предварительной подготовки рабочего места.

[tip]В комплект поставки, кроме собственно дрели, входят гаечные ключи на 32 и 41 мм, разъём для пылеуловителя, разъём для подачи воды, боковая рукоятка, портативный предохранитель PRCD в кабеле и сам кабель длиной 5 м, а также кейс. [/tip]

Вакуумная пластина доступна в виде опции. Для «мокрого» сверления компания-производитель рекомендует использовать сверлильную коронку WCHP-SB. Она доступна как с разъёмом на 1/2” с трубной цилиндрической резьбой (G), так и с разъёмом на 1 1/4’’ с унифицированной цилиндрической дюймовой резьбой с крупным шагом (UNC). Для сухого сверления предназначена сверлильная коронка DCHXL с разъёмом 1 1/4’’ с унифицированной цилиндрической дюймовой резьбой с крупным шагом (UNC) и с пылеудалением.

Milwaukee DCM 2–350 C

Это моторный привод для лёгкой стационарной сверлильной установки со стойкой, выполненной из алюминия.

Система предназначена для сверления отверстий диаметром до 350 мм в бетоне, в том числе и в сильно армированном железобетоне, в кирпичной и каменной кладке и в любых видах строительных и отделочных материалов. Прочный корпус и мощный двигатель обеспечивают машине прекрасную производительность даже при работе на самых тяжёлых материалах.

Она предназначена для длительной непрерывной эксплуатации, столь напряжённый режим работы требует повышенного внимания к защитным системам, обеспечивающим надёжность и безопасность. В качестве примера стоит упомянуть внутреннюю фрикционную предохранительную муфту.

Характерным представителем информационных защитных систем является светодиодный индикатор тепловой защиты двигателя. Встроенный в кабель предохранитель PRCD обеспечит установке надёжную защиту от перегрузок в сети. Система плавного пуска защищает электросеть от пиковых нагрузок при старте мощного электромотора и исключает резкий рывок аппарата в момент включения.

Встроенная система подачи воды обеспечивает охлаждение коронки и своевременный вывод шлама из зоны сверления, повышая качество обработки внутренней поверхности отверстия. Стойка DR 350 T — неотъемлемый атрибут комплекса DCM 2–350 C.

Его сравнительно лёгкое основание из литого алюминия имеет размеры 391×523 мм. Встроенные в стойку спиртовые уровни, горизонтальный и вертикальный, обеспечат высокую точность установки. Допускается сверление не только горизонтальных и вертикальных отверстий — двигательный блок способен работать под наклоном, который регулируется в пределах от нуля до 45 градусов. Надёжное анкерное крепление позволит зафиксировать установку на любой относительно ровной поверхности.

Присоединение двигательного блока к станку — быстроразъёмное, что значительно ускоряет транспортировку и монтаж установки. Той же цели служат удобные ручки для переноски и транспортировочные колёса. Центрирующее устройство и удобные шкалы позволят легко определить угол сверления и его текущую глубину.

Точная регулировка скорости подачи осуществляется рукоятками подачи, прикрепляемыми к обеим сторонам установки.

[note]Установка поставляется в комплекте с гаечным ключом, торцовыми ключами и ремнём для переноски в удобной коробке. [/note]

Для «мокрого» сверления компанияпроизводитель рекомендует использовать сверлильную коронку WCHP. Она доступна с разъёмом на 1 1/4’’ с унифицированной цилиндрической дюймовой резьбой с крупным шагом (UNC).

DeWALT D21583K/ D21585

Установки алмазного сверления (дрели + стойки) D21583K относится к ручным дрелям, её конструкция допускает сверление с удержанием инструмента в руках: предусмотрены рукоятки, причём передняя очень длинная, чтобы увеличить рычаг.

Однако производитель рекомендует этот режим только при сверлении отверстий в бетоне диаметром до 40 мм, а в кирпиче — до 100 мм. если предполагается работа с большими диаметрами, понадобится стойка. А вот D21585 изначально предназначена только для работы в стойке, у этой дрели вообще не предусмотрены рукоятки.

Обе модели трёхскоростные, что позволяет подобрать оптимальную частоту вращения для разных материалов. Однако передаточные числа редукторов и соответственно максимальные обороты на каждой передаче у них различаются. У D21585 обороты ниже во всех диапазонах, а крутящий момент соответственно выше. Обе модели снабжены специальными поворотными шарнирами для подачи воды на коронку. D21583K может работать и в сухом режиме, в этом случае к ней рекомендуется подсоединить устройство для удаления пыли.

Hilti DD 160

Установка алмазного сверления (дрель + стойка) Hilti DD 160 — предназначенная для сверление установками алмазного бурения в железобетонных конструкциях отверстий диаметром до 202 мм. Применяется при прокладке всевозможных коммуникаций, подходит также для серийного бурения множества отверстий (такую технологию используют для проделывания небольших проёмов при прокладке «крупногабаритных» коммуникаций, например, вентиляционных каналов).

Установка предназначена для «мокрого» бурения, в конструкции предусмотрена возможность подачи воды на коронку. К DD 160 компания-производитель предлагает коронки двух типов, с разными сегментами — одни отличаются более высокой производительностью (их легко опознать по маркировке PS), другие — повышенной износостойкостью (PL).

Кстати, коронки здесь восстанавливаемые, проблема решается с помощью специального сменного модуля. Применение этого модуля позволяет также сохранить первоначальную длину самой коронки. Сегменты коронок приварены к корпусу лазерной сваркой.

В отличие от традиционного метода (пайка серебром), это обеспечивает более надёжное крепление сегментов и увеличивает срок службы коронки до 20 %.

Чтобы установить моторный блок на станину или снять его, не нужны ни ключи, ни какой-либо другой инструмент. Сама коронка тоже легко снимается руками — благодаря быстросъёмному патрону BI.

Рукоятка, с помощью которой оператор перемещает моторный блок с коронкой, перекидная. Если нужно работать вплотную к стене, а рукоятка мешает, её легко «перебросить». Кроме того, рукоятку можно установить на любую сторону машины.

Станина крепится к стенам и перекрытиям анкерными болтами. Hilti предлагает множество дополнительных аксессуаров, расширяющих область применения установки: вакуумную плиту, поворотный рельс для быстрого и лёгкого доступа к керну без снятия машины и коронки, устройства автономной подачи воды и водоотведения.

[note]Стоит также отметить уникальную гарантию Hilti на установку DD 160. Компания производитель предлагает схему «1 год — никаких затрат». Это означает, что в течение года доставка инструмента в сервис, ремонт, а также возврат клиенту осуществляются полностью за счёт производителя. Сам ремонт производится в кратчайшие сроки — как правило, не более трёх дней.[/note]

В этом видео наглядно демонстрируются преимущества работы установки алмазного бурения Hilti.

obinstrumente.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
