Домкрат гидравлический бутылочный: ремонт, устройство, схема

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

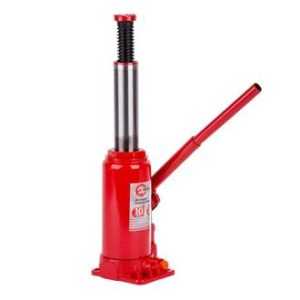

Домкрат бутылочный

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.





При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  •  Двухштоковый бутылочный Рис 3.

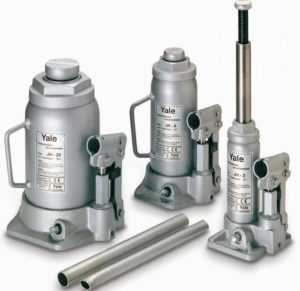

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?




Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.




Ремонт и обслуживание.

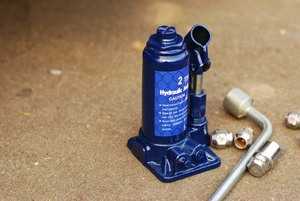

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.



Как залить масло, и прокачать домкрат?



Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Гидравлический домкрат: устройство и принцип действия

20 октября 2015

Просмотров: 8345

Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Назначение гидравлического домкрата

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Конструкция гидравлического устройства подъема

Конструкция гидравлического домкрата бутылочного типа.

Агрегат устроен следующим образом:

  • корпус;
  • рабочая жидкость;
  • рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

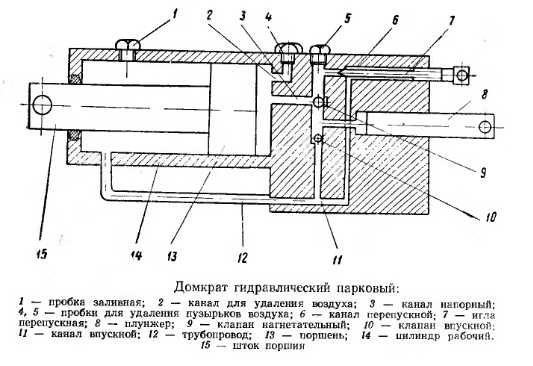

Подробное устройство гидравлического домкрата.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

  • устройства бутылочного типа;
  • устройства подкатного типа;
  • гидравлические домкраты гибридной конструкции;
  • агрегаты зацепного типа;
  • ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Принцип функционирования гидравлического подъемного приспособления

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Принцип функционирования гидравлического подъемного приспособления.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

http:

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Устройство и принцип работы гидравлического домкрата: схемы конструкции

Содержание статьи:

Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.

Принцип работы и конструкция гидравлического домкрата

Конструкция гидравлического домкрата

Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.

Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.

Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:

  • резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
  • рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
  • опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.

Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.

В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.

Виды гидравлических домкратов

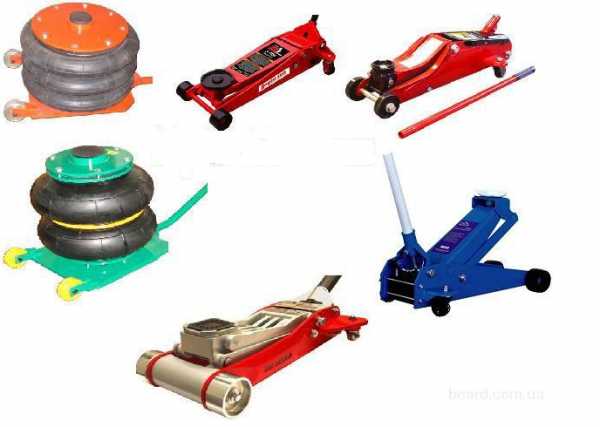

Виды гидравлических домкратов

Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.

Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.

Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:

  • подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
  • бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
  • тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.

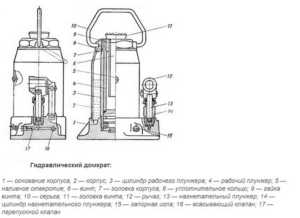

Схема бутылочного домкрата
Схема подкатного домкрата

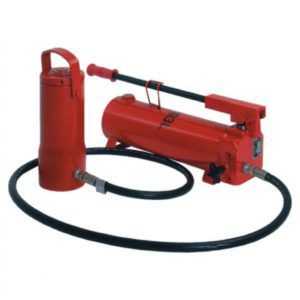

Домкрат с ручным приводом

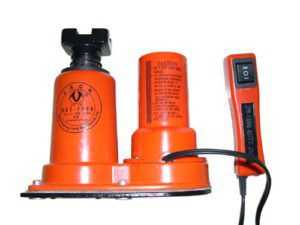

Домкрат с электрическим приводом

Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.

Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

  • остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
  • не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
  • медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
  • снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

stanokgid.ru

принцип работы и его устройство, как залить масло

Необходимость подъема грузов на небольшую высоту без их перемещения возникала всегда. Раньше для этих целей привлекалось несколько человек с разными приспособлениями. Но с изобретением домкрата производить подъем стало возможным одному человеку. Широкое распространение получили гидравлические домкраты. Используют их как в быту, так и на производстве. Отличаются между собой грузоподъемностью, конструктивным исполнением, высотой подъема и габаритами. Принцип действия одинаков для всех.

Основное предназначение гидродомкрата это:

  • поднятие груза;
  • фиксация на заданной высоте;
  • перемещение.

Принцип работы

Принцип работы гидравлических домкратов основан на двух физических закона. Первый закон — это перетекание жидкости в сообщающихся сосудах. Второй закон — увеличение мощности за счет изменения площади прилагаемого усилия. Такой способ используется в прессах. Данное устройство называется мультипликатор.

С помощью мультипликатора давление жидкости, создаваемое насосом, увеличивается в несколько раз. Этого достаточно, чтобы поднять груз вес, которого не больше тонны. Приложенная нагрузка при этом составляет несколько килограммов.

Перекачивание рабочей жидкости осуществляется ручным насосом. Плунжер перемещается за счет рычага. Обратный клапан, выполненный винтовым, предотвращает обратное движение жидкости. При повороте против часовой стрелки происходит прекращение его работы.

Перед тем как начать пользоваться домкратом, его следует установить на ровную, нескользящую поверхность. Затянуть обратный клапан. Работая рычагом, поднять шток на нужную высоту. После окончания работ вывернуть винт клапан. Опустить шток.

Классификация гидравлических подъемников

На современном рынке представлено множество видов подъемников, но среди них выделяются следующие:

  1. Бутылочные.
  2. Подкатные.
  3. Зацепные.
  4. Ромбовидные.
  5. Гибридные.

Гидравлический домкрат бутылочного типа

Обладает самой простой конструкцией и широко используется. Им можно поднимать грузы от 2 тонн до 100 тонн. Автолюбители обычно приобретают модели с грузоподъемностью 5 тонн. Бутылочные модели выпускаются в вертикальном исполнении.

Они снабжаются опорной площадкой с большой площадью, имеют компактный вид. Для увеличения высоты подъема конструкцию делают двухштоковой. Двухштоковый домкрат имеет две модификации.

В первом случае второй шток имеет резьбовое соединение, за счет которого выкручивается. После этого гидравликой поднимается первый. Во втором случае шток телескопический. Начало движения второго элемента начинается после того, как первый закончит движение.

Подкатные домкраты

Это бутылочная модель, которая расположена горизонтально и помещена на колесную тележку. Тележка на колесах помещается под объект. Рычагом накачивается давление, шток выходит и приводит в действие подхват с подъемным рычагом. Опускание производится за счет откручивания обратного клапана. Только отличие в том, что крутить требуется не винт, а рычаг, которым производился подъем. Подкатные домкраты можно встретить в каждом шиномонтаже.

Зацепные домкраты

Применяются в тех местах, где расположение стационарной модели невозможно. Им можно зацепить и приподнять груз, если под ним расстояние в 15 мм. Также зацепные модели имеют шаговую регулировку.

Ромбовидные домкраты

Названы так из-за своей подъемной конструкции. Четыре каркасных элемента, соединенные шарнирами, образуют ромб. Такими моделями, только винтовыми, пользовались автолюбители в СССР. Подъем осуществляется за счет изменения углов между каркасными элементами.

Гибридные модели

Совмещают в своей конструкции части подкатного и бутылочного домкратов. Конструктивно выполняются двухуровневыми. Ими пользуются автосервисы, потому что на обслуживание приезжают автомобили разных производителей. Гибриды имеют две подъемные площадки.

Первая поднимается над уровнем пола на высоту 375 мм, а вторая до 690 мм. В качестве привода используется рычаг или ножная педаль. Для облегчения работы гибридные модели оснащают электромеханическим приводом.

Устройство домкрата

Несущая конструкция гидравлического домкрата — это корпус. Изготавливается он из чугуна или прочной стали. На него воздействует веса поднимаемого груза, а кроме этого корпус является резервуаром для масла и направляющей для штока.

Залитое масло является рабочей жидкостью. Оно давит на поршень, заставляя его подниматься. Первоначальное усилие создает плунжерный, ручной насос. Плунжер приводится в действие рычагом. Клапан устроен так, что удерживает поршень со штоком в рабочем положении.

Такая конструкция применяется во всех гидравлических домкратах. Поэтому схему устройства гидравлического домкрата бутылочного типа можно найти в любом учебнике или пособии, связанном с гидравликой и гидроприводом.

Достоинства и недостатки

Среди достоинств следует отметить, что гидравлический привод засчет несжимаемости рабочей среды достигает больших мощностей. Коэффициент полезного действия достигает 80%. Благодаря жидкой рабочей среде подъем и опускание происходит плавно.

К недостаткам можно отнести то, что конструкция имеет большие габаритные размеры высоты. Поэтому в отличие от механических моделей расстояние до поднимаемого груза больше. Жидкая среда не позволяет точно задать высоту опускания.

Масло, находящееся внутри, при горизонтальном хранении может вытекать через уплотнители. А для приведения в рабочее состояние необходимо залить новую порцию масла и покачать для удаления воздуха.

Выходят из строя гидравлические приборы довольно часто, а их ремонт — дорогая часть расходов. Поэтому для них рекомендовано постоянное сервисное обслуживание.

Ремонт подкатного гидравлического домкрата своими руками

Подкатные домкраты имеют механическую и гидравлическую части, которые нуждаются в обслуживании и ремонте. Если для гидравлики отсутствие масла — это причина отказа в работе, то элементы механической конструкции подвержены разрушению. Их можно починить, отремонтировать, заменить или сделать новыми.

Утечки рабочей жидкости происходят через сальники, уплотнители, прокладки. Чтобы отремонтировать домкрат в домашних условиях, необходимо приобрести в магазине ремонтный комплект. Произвести разборку и сборку в следующей последовательности:

  • Приготовить емкость для сбора масла.
  • Гаечным или накидным ключом открутить крепления.
  • Извлечь поршень со штоком и клапан.
  • Корпус и детали проверяются на наличие коррозии. При ее обнаружении такие участки следует зачистить. Удалить грязь.
  • Проверить шток на наличие искривления. Если он изогнут, то выправить его вряд ли удастся.
  • Перепускающий клапан осматривается на механические повреждения. Если таковые имеются, его следует заменить. Если повреждений нет, клапан стоит промыть, чтобы исключить загрязняющие факторы, которые препятствуют шарику перекрывать седло.
  • Слить старое масло. Используя насос, выгнать все масло.
  • Корпус и насос желательно промыть. Для этого нужно заливать внутрь керосин или бензин.
  • Заменить резиновые уплотнители.
  • Заправить свежим маслом.
  • Прокачать для удаления пузырьков воздуха.

Прокачка используется для повышения эффективности работы домкрата после того, как его пытались отремонтировать. Процедура не вызывает трудностей. Открутив заливную пробку и повернув клапан против часовой стрелки, нужно интенсивно покачать рычаг.

Воздух, оставшийся в рабочей камере, будет вытеснен жидкостью в резервуар для ее хранения. Закрутите клапан и установите крышку на место. Правильно проделанные действия позволят домкрату работать как новому.

obinstrumentah.info

Неисправности домкрата гидравлического: признаки

Гидравлические домкраты используются для выполнения работ, связанных с поднятием на определенную высоту различных предметов. Они могут отличаться по грузоподъемности, типу, назначению, но устройство и принцип действия у них одинаковый, значит, и неисправности домкрата гидравлического будут схожими.

Домкраты гидравлические используются для поднятия тяжелых предметов при их ремонте.

Устройство и принцип работы гидравлического домкрата

Чтобы лучше понимать, почему произошла поломка и в чем ее причина, следует знать, как устроен гидравлический домкрат и как он работает.

Устройство и принцип работы домкрата гидравлического.

Устройство домкрата довольно простое: корпус из закаленного метала, шток (или выдвигаемый поршень) и рабочая жидкость — масло. Корпус выполняет не только свое прямое назначение, но и является полноценной рабочей деталью домкрата — это резервуар для жидкости и направляющий цилиндр для штока. В зависимости от модели управление осуществляется при помощи насоса с ручным, воздушным или ножным приводом.

Работает домкрат по принципу сообщающихся сосудов. Т.е. за счет того, что перекачиваемое масло из насоса попадает в цилиндр происходит выдавливание выдвижного клапана и, соответственно, поднятие тяжести на высоту, а для того, чтобы вернуть его в исходное положение и опустить груз, открывается выпускающий клапан и жидкость перетекает обратно. В некоторых моделях гидравлических домкратов для контроля рабочего давления имеются встроенные манометры.

Вернуться к оглавлению

Основные причины неисправностей гидравлического домкрата и способы их устранения

Схема ремонта домкрата.

Одной из самых распространенных причин поломки домкрата может стать протекания масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух — об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Для этого следует открыть пробку бака для масла и перепускной клапан и прокачать гидравлический насос. Если неисправность в этом, то при условии правильного выполнения данной работы, домкрат опять будет в рабочем состоянии. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт. Иногда решить эту проблему можно, отвернув запорную иглу на два оборота, одновременно приподняв поршень до верхней точки, а затем отпустив его, чтобы он дошел до нижней. Данное действие надо повторить 2-4 раза.

При обнаружении коррозии и повреждении деталей их заменяют.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские или выполнить работы самостоятельно. Понадобится набор ключей, ремкомплект, емкость для слива старого масла и канистра с новым для залива в систему после ремонта.

Изогнутый шток тоже часто становится причиной выхода из строя домкрата, в этом случае, если предусмотрено конструктивными особенностями модели, его можно заменить на новый, а часто это означает, что домкрат ремонту не подлежит даже в условиях сервисной мастерской.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя.

Удалить грязь можно при помощи промывания его керосином. Перепускной клапан тоже довольно часто может стать виновником. Он может иметь некоторую деформацию, или в него попала грязь, что приводит к тому, что шарик не находится плотно в седле и, следовательно, происходит вытекание жидкости. Решается эта проблема в основном радикально — заменой перепускного клапана.

Вернуться к оглавлению

Некоторые признаки наличия неисправностей гидравлического домкрата

Если домкрат поднял груз, но постепенно самопроизвольно опускается, то в этом случае причину нужно искать в перепускном клапане или манжетах.

Домкрат поднял на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание — в этом случае причину можно найти в перепускном клапане или вышедших из строя манжетах. Из-за этого не поддерживается необходимое давление.

В тех случаях, когда не удается гидравлическим домкратом поднять груз или он поднимает его лишь на небольшую высоту — это свидетельствует об уменьшении рабочего хода. Причина в этом случае скрывается в появившейся коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

О растянутых или потерявших свою упругость пружинах можно догадаться по тому признаку, что домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.

Вернуться к оглавлению

Разборка гидравлического домкрата и замена масла

Конечно, неисправный гидравлический домкрат надежнее отремонтировать в мастерской, но в некоторых случаях эту работу вполне по силам сделать и самостоятельно, например, прокачать или залить/поменять масло в рабочей системе. Следует только знать, как правильно разобрать, а затем и собрать его. В основном любой вид ремонта домкрата происходит по одной схеме: сначала надо открутить крепежные детали и снять стравливающий клапан и поршень, слить масло. После этого устранить неисправность и собрать домкрат, выполняя все действия в обратном порядке, заменив все вышедшие из строя детали и залить новое масло. После этого обязательно проводится тестовый контроль работоспособности домкрата.

Замену масла в домкрате можно произвести самостоятельно, не пользуясь услугами сервиса.

Если серьезную неисправность своими руками устранить бывает сложно или даже невозможно, то замена масла в домкрате вполне под силу. Главное — соблюдать очередность и правильность действий. Сначала из гидравлического домкрата сливается вся жидкость и производится его очистка с использованием специальной промывочной жидкости. Иногда одной промывки может оказаться недостаточно — тогда ее повторяют. Во время промывки домкрата должна проводиться прокачка, таким образом можно добиться максимального эффекта от данной процедуры.

Промывочную жидкость, как и старое масло, следует полностью удалить из домкрата и только после этого можно заливать новую жидкость. Емкость для нее следует заполнить до соответствующей отметки, при этом надо следить, чтобы домкрат находился в «нижнем положении». Затем выполняется не менее 5 раз прокачка и доливается до необходимого уровня масло. После опять выполняется прокачка и так столько раз, пока уровень масла не достигнет нужного уровня, один из характерных признаков этого — отсутствие пузырьков на поверхности масла.

Операции по замене масла в домкрате, который регулярно эксплуатируется, рекомендуется проводить раз в 1-3 месяца, в зависимости от интенсивности нагрузок. Особых требований к типу масла нет, но специалисты советуют для работы в холодных условиях использовать его синтетические виды.


moiinstrumenty.ru

Конструкция домкрата гидравлического: особенности

В последние годы наметилась тенденция использования для подъема самых разнообразных грузов того или иного оборудования. В первую очередь речь идет о гидравлических домкратах. Такие устройства обладают великолепной грузоподъемностью. При этом они намного безопасней разнообразных лебедок. Конструкция домкрата гидравлического будет подробно рассмотрена далее. Сделать подобную конструкцию можно своими руками.

Конструкция и описание гидравлического домкрата.

Основное назначение и особенности

Начать разговор стоит не с устройства гидравлического домкрата, а с его прямого назначения. Чаще всего их используют автолюбители в своей практике. Иногда у них возникает необходимость в подъеме автомобиля на определенную высоту, чтобы провести с ним те или иные работы. Именно гидравлический домкрат здесь наиболее уместен, так как его грузоподъемность велика, а на поднятие тяжести требуется минимальное усилие. Изначально в основном использовались на практике исключительно механические приспособления данного типа.

Сейчас ситуация коренным образом изменилась. Механика не может создать высокого давления, как бы человек ни старался. Современные подъемные механизмы в основном работают с использованием масла. Это вещество под давлением создает прекрасные параметры и усилия. Гидравлические домкраты способны благодаря своей конструкции поднимать достаточно тяжелые грузы на любую высоту. Грузоподъемность некоторых таких приспособлений может достигать нескольких тонн. Отсюда вывод: поднимать можно не только автомобили, но и различные элементы конструкций. К примеру, это могут быть плиты фундамента или колонны.

Подробная схема гидравлического домкрата.

При создании балансировки колес авто это устройство позволяет на долгое время поднимать и фиксировать авто в определенном положении. Они достаточно широко распространены не только в сфере автосервиса, на крупных нефтеперерабатывающих предприятиях такие конструкции тоже стали незаменимы. Это можно и сказать об электростанциях. Постепенно они стали проникать и в быт простых обывателей. Теперь в гараже у многих из них стоят именно такие приспособления. Стоит отметить, что подобное оборудование может работать не только в горизонтальных, но и в вертикальных плоскостях. Это еще более повышает его популярность среди строителей.

Вернуться к оглавлению

Конструкция гидравлического домкрата

Вот теперь можно поговорить и про конструкцию гидравлического домкрата. Здесь используется всего три рабочих элемента. Это жидкость, которая толкает поршень. Чаще всего в качестве нее выступает масло. Не обойтись здесь и без надежного корпуса.

Корпус может изготавливаться исключительно из закаленной стали.

Устройство и работа домкрата

При этом он может быть как коротким, так и длинным. Все зависит от конкретного предназначения оборудования. Этот элемент конструкции является своеобразным цилиндром, в котором ходит рабочий элемент. Он называется поршень. Винт с подъемной пятой можно вворачивать в плунжер. Это позволяет изменять предельную величину подъема. Гидравлический домкрат данного типа может приводиться в действие с помощью руки, ноги или работать в автоматическом режиме. В большинстве устройств предусмотрены клапаны безопасности, которые не позволяют рабочему органу совершать обратный ход.

Выдвижной цилиндр и подъемный механизм поднимают специальную площадку вверх. Спускать его также можно в ручном режиме. Делается это с помощью поворота ручки. Некоторые модели дополняются специальными колесами, которые делают их мобильными. Такие устройства чаще всего используются именно при ремонтных работах с небольшими легковыми автомобилями. Есть удлиненные модели, которые могут поднимать на достаточно большую высоту даже автобусы.

Вернуться к оглавлению

Принцип работы: характеризующие моменты

Модернизация гидравлического домкрата.

Итак, конструкция гидравлического домкрата теперь всем понятна, а это значит, что можно рассмотреть его принцип работы. Здесь все достаточно просто, если не сказать, что примитивно. Вся работа основана на принципе сообщающихся сосудов. Для начала необходимо установить гидравлический домкрат на ровную твердую поверхность. Затем производится нажатие на специальный рычаг. Это делается только при закрытом клапане. Остановить подъем нужно при достижении домкратом необходимой высоты. Если необходимо спустить систему, то нужно плавно открутить клапан аппарата против часовой стрелки.

Итак, перекачивание масла осуществляется с помощью специального рычага. При этом оно попадает под воздействие поршня. В результате этого оно начинает давить на поршень, который поднимается. Назад масло уже не потечет, так как этому будут препятствовать клапаны — всасывающий и нагнетательный. Использовать их можно не только по прямому назначению. Практически любой гидравлический домкрат позволяет применять его для запрессовки, гибки и других смежных работ. Для этих целей здесь устанавливается защитная резьба. Усилие всегда можно откалибровать. Для того чтобы установить нужное давление, в устройствах данного типа используются специальные манометры.

Именно так и работает любой гидравлический домкрат. Причем вовсе не важно, какую конкретно конструкцию он будет иметь. Все становится проще, когда человек знает об особенностях того или иного конкретного типа.

Вернуться к оглавлению

Классификация и сравнительные моменты

Об этом важном вопросе стоит обязательно поговорить, чтобы знать основные отличия гидравлического и других устройств.

  1. Бутылочные.

Виды телескопических домкратов.

Стоит заметить, что подобная конструкция отличается своей простотой. Она считается самой примитивной из тех, что существуют на сегодняшний день. Такие устройства достаточно широко используются во всех сферах человеческой деятельности, так как отличаются достаточно высокой грузоподъемностью. Они могут варьироваться от 2 до 100 тонн. Вертикальные варианты подобных устройств отличаются высокими прочностными характеристиками и возможностью использования достаточно широкой опоры для той или иной деятельности. Их чаще всего используют в грузовом автопарке для подъема грузовиков или автобусов.

  1. Подкатные.

Это тоже достаточно широкая группа устройств, которые чаще всего используются в автомобильном деле. Здесь ось цилиндра располагается не в строгой вертикальной оси, а соединяется напрямую с рычагом домкрата. Здесь в обязательном порядке присутствуют колеса. Они без особых проблем позволяют транспортировать его практически на любой поверхности.

Такие устройства обладают достаточно высокими показателями грузоподъемности. При этом они весьма удобны в использовании. Здесь принцип работы стандартен, то есть он полностью соответствует тому, что было описано выше, в предыдущем разделе. В основном бутылочные и подкатные гидравлические домкраты однотипны.

  1. Гидравлические гибриды.

Классификация домкратов.

Эти устройства используются в основном профессиональными автосервисами, где проводят ремонтные работы различной сложности и с самыми разнообразными автомобилями. Они отличаются от других моделей тем, что имеют две рабочие площадки. Это незаменимо, если сначала нужно поднять легковую машину, а затем какую-нибудь газель.

Прекрасное решение для истинных профессионалов. Это гибрид, который объединяет в себе бутылочный домкрат и подкатной. Теперь можно приобрести одно многофункциональное устройство, а не покупать их по отдельности. К тому же за счет этого достигается отличная экономия денежных средств. Для работы с такими механизмами можно использовать как ручной рычаг, так и ножную педаль.

  1. Зацепной гидравлический домкрат.

Такие устройства в основном используются там, где не требуется мощного подхватного усилия. Их можно без особых проблем использовать при подъеме какого-либо оборудования. Их применяют и при сборке различных сложных механизмов, где требуется небольшая высота подхвата.

  1. Ромбовый.

Такой домкрат чаще всего используется автолюбителями при подъеме своего транспортного средства. Он достаточно надежен. При этом практически на 100% напоминает ромбовый винтовой домкрат.

Это прекрасное решение для любого автолюбителя. Здесь в качестве несущих элементов применяются четыре рычага.

Вернуться к оглавлению

Преимущества и недостатки гидравлических домкратов

Это одно из самых неприхотливых устройств. При своей высокой мощности подъема они могут использоваться практически в любых, даже экстремальных, условиях. Здесь используется несжимаемая жидкость в качестве рабочего элемента. Это позволяет не только плавно поднимать любое устройство, установленное на домкрат, но и опускать его без особых проблем и рывков. Они имеют высокую грузоподъемность при достаточно высоком коэффициенте полезного действия. У некоторых моделей он может достигать 80%.

Есть и минусы у подобных, казалось бы, универсальных устройств. Если автомобиль сильно занижен, то конструктивные особенности таких приспособлений не позволят подсунуть их под него. Они имеют достаточно высокую начальную высоту подъема. Высота опускания тоже не может регулироваться достаточно четко. Это связано с тем, что она может напрямую зависеть от регулировки устройства. Не всегда удается сохранить в рабочем состоянии все механизмы. Следует регулярно проверять уровень масла в устройстве, а также клапаны и сальники на наличие протечек. Если таковые имеют место, то их немедленно нужно устранять.

В противном случае устройство становится опасным для жизни и здоровья человека. Ввиду конструктивных особенность хранить и перевозить с места на место такие устройства нужно исключительно в вертикальном положении. Только так можно сохранить их работоспособность на долгие годы. Это делается для того, чтобы полностью исключить утечку жидкости.


moiinstrumenty.ru

Что такое гидравлический домкрат - устройство и принцип действия

Гидравлический домкрат — это стационарное, переносное, передвижное механическое устройство для поднятия какого – либо объекта, располагается под ним, что позволяет обходиться без вспомогательных сооружений, талей. Механизм работает на минеральном масле, которое перемещая дифференциальный поршень насоса, поднимает груз. Является средством механизации работ в различных отраслях народного хозяйства.

Гидравлический домкрат отличается возможностью подъема большой массы груза (от двух до двухсот тонн), небольшим усилием работающего с ним, высоким коэффициентом полезного действия, плавностью подъема, крепостью конструкции. Недостатком мощных механизмов является большая масса, начальным расстоянием от уровня стоянки поднимаемого груза, медленное однократное перемещение поршня, высокая стоимость.

Виды домкратов

Выпускаются в различных модификациях: бутылочные, подкатные, ромбовые, двухуровневые, низкоподхватные зацепные. Различаются по конструкциям, по виду привода. Домкрат бутылочный используется в различных областях хозяйства, отличается простотой устройства, удобной эксплуатацией. Используется для подъема-опускания специальной техники, легкового, грузового автотранспорта. При строительстве возможно при его помощи поднять здание. Основное условие – вес поднимаемого груза должен соответствовать указанной в инструкции грузоподъемности механизма.

Домкрат подкатный работает по принципу бутылочного. Опорная площадь размещена на рычаге, который поднимается рабочим поршнем. Высота подхвата позволяет приподнимать автомобиль любой марки весом до трех тонн. Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень. Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов. Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении. Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз. Наиболее частое применение при профилактике, ремонте автомобильной техники. Пункты технического обслуживания в большинстве случаев снабжены подкатными  домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

build-you.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
