Устройство лазерного уровня: механизм действия

При проведении ремонта в помещении часто доводится измерять угол наклона плоскости. Традиционно для этого используется водяной уровень. Это самый примитивный прибор, позволяющий определить линию горизонта. Усовершенствованная лазерная модель современного типа отличается большими функциональными возможностями. По-другому такой прибор еще называют нивелиром. Он позволяет осуществить измерения с наибольшей точностью, скоростью и надежностью. Чтобы лучше понять принцип его работы, следует изучить устройство лазерного уровня.

Лазерный уровень — это прибор очень высокой точности, требующий минимальные временные и силовые затраты на измерения.

Механизм действия, область применения

Известно, что любое проведение мероприятий строительной направленности неразрывно связывается с тем или иным измерением. В этих целях в давние времена использовали такие примитивные приспособления, как шнурки и отвесы.

Принцип работы лазерного нивелира.

Изредка их можно встретить и в современных условиях, но лишь как дополняющее начало.

Лазерный нивелир — это прибор высокой точности, оборудованный пластиковым корпусом и дополненный латексом. Такое покрытие позволяет защитить его внутренности от проникновения строительного мусора и мельчайших частиц. Диоды создают интенсивный световой поток, помогающий его обладателю проводить ряд манипуляций измерительного характера, вычислить величину наклона поверхности. Его активно используют не только в строительной области, но и при проведении военных операций и других областях.

Вернуться к оглавлению

Положительные качества нивелира

Такое измерительное оборудование обладает следующими достоинствами:

Основные функции лазерного уровня.

  1. Обширная область применения. Она заключается в использовании прибора на открытых местностях, в зданиях. Действие нивелира не зависит от показателей поверхности, оно позволяет решить задачи не только бытового плана, но и промышленного значения, создавая проекции горизонтального и вертикального видов, осей координат. Ориентир имеет вид точки или креста. Такой уровень одновременно захватывает потолок и пол, имитируя действие отвесов. Отдельные модели образовывают четкую траекторию луча, задействовав практически все помещение, разворачивая прибор под углом в 360° C. Нивелиры отличаются бескрайними способностями.
  2. Стремительность проведения измерительных мероприятий. Разметка потолков осуществляется в 2 раза быстрее по сравнению с использованием других приспособлений. Не возникает необходимости в перетаскивании труб с водяным уровнем, не нужно перемещаться в разных направлениях, изменять местоположение, натягивать шнурки в горизонтальной плоскости. Использование лазеров связывается с такими манипуляциями: при помощи рулетки следует отойти от эпицентра световой линии, произвести разметку расстояния через каждые 0,5 м, осуществить монтажные работы. Таким же образом определяются вертикальные линии.
  3. Наиболее точные показатели нанесения и построения. Разметка, проведенная по лучам без использования рулетки, делает величину изделия максимально точной. Однако здесь наблюдаются небольшие погрешности, связанные с человеческим фактором. Это могут быть колебательные движения человеческих рук, связанные с их дрожанием. Недочет у такого прибора только один — это высокая стоимость.

Вернуться к оглавлению

Разновидности измерительных приборов, их назначение

Выбирать лазерный нивелир нужно не торопясь, тщательно изучая и взвешивая функции изделия. Эти точные приборы выпускаются в следующих вариантах:

Благодаря высокой скорости проведения измерений время разметки потолков и прочих поверхностей сокращается в два раза.

  1. Элементарные устройства. Это реечные механизмы с набором примитивных функций, позволяющих проводить ограниченный круг мероприятий. Стоимость таких моделей невысока. Процесс проведения работ связывается с определенными трудностями, круг подобных действий четко регламентируется.
  2. Усложненный вариант конструкции характеризуется наличием функции самостоятельного нивелирования. Они имеют крестообразный облик и могут занимать как вертикальное, так и горизонтальное положение. Реечный уровень для работы не требуется. В основном такое изделие помогает проводить разметку потолков и стен. Закрепляясь на перегородке, его возможности резко ограничиваются.
  3. Профессиональные образцы имеют неограниченный потенциал. Активно применяются в быту и при проведении масштабных строительных работ. Такие приборы предполагают использование треноги для кругового перемещения световой полосы по горизонтали и вертикали, точек, крестов, нахождение положения линии прямой и с уклоном, с разными показателями углов.

Лазерные уровни могут быть электронными и маятниковыми. Первый вариант характеризуется усложненным устройством профессионального характера, применяемым для наиболее точных измерений значительных расстояний. Малейшие погрешности в таком случае исключаются. Этот лазер оборудуется непростым устройством с большим числом разнообразных датчиков.

Модели маятникового типа имеют специальное приспособление с диодами, излучающими световой поток интенсивного характера.

Маятник позволяет проводить мероприятия наиболее точно, выставляя горизонтальные и вертикальные линии в нужном порядке.

Преимуществом лазерного уровня является его широкая сфера применения как на открытых площадках, так и в помещении.

Устройство может делать до 5 замеров сразу в неодинаковых плоскостях.

Помимо этого, выпускается прибор смешанного вида, он совмещает разные способы выравниваний: ручные, электронные и маятниковые. Особого внимания заслуживают характеристики, связанные с обозначением световых полос:

    1. Точечные варианты, которые используются для нахождения линий на поверхности, их ориентир имеет вид точки.
    2. Изделия линейного плана, позволяющие возвести продольные и поперечные линии. С их помощью можно легко выстроить плоскости.
    3. Ротационные лазеры имеют сложный внутренний механизм и отличаются высокими скоростями вращения светодиодов.

Приборы такого плана отличаются максимально точными результатами, позволяя одновременно построить несколько продольных линий на любой высоте. Предварительная разметка здесь не требуется, и монтажные работы проводятся согласно эпицентру световой полосы. Такое приспособление в домашних условиях не используется.


moiinstrumenty.ru

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей » Аква-Ремонт

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

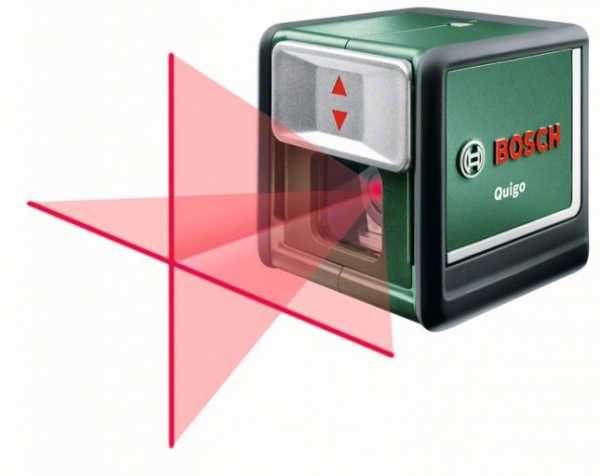

Кросслайнер (построитель линий)

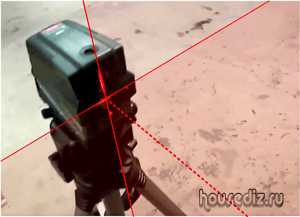

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

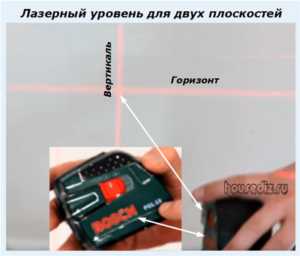

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.

    Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
  • Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
  • Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
  • класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

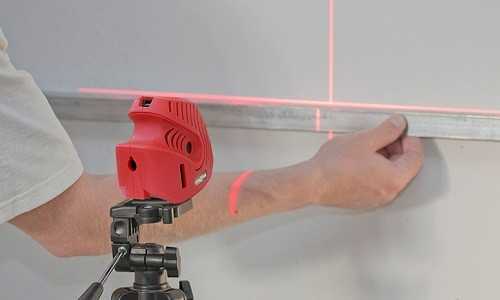

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Виды лазерного уровня, принцип работы, погрешность и устройство лазерного нивелира

Практически все, кто занимался или занимается ремонтом, сталкивались с проблемой измерения уровня наклона плоскостей. А учитывая тот факт, что в современных домах ровных стен практически не бывает, любые отделочные или строительные работы превращаются в настоящий кошмар.

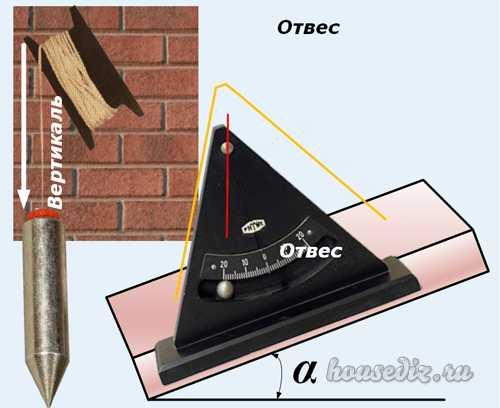

Всем нам известен «пузырьковый» уровень. Бесспорно, он точный, компактный и стоит дешево. Но, к примеру, держать его одной рукой, а другой подгонять громоздкий настенный шкаф - немного накладно. К тому же, он обладает неприятным свойством сдвигаться в самый неподходящий момент.

Тут к нам на выручку приходят современные технологии – лазерный уровень. Такой нивелир имеет ряд особенностей, делающих его столь популярным: он точен, компактен, стабилен и обладает широким спектром применения. С его помощью можно прокладывать профиля для навесных потолков или контролировать уровень заливаемого фундамента.

Принцип работы лазерного нивелира состоит в проецировании лазерного луча на поверхность в виде линии или точки. Внутри коробки уровня располагается светодиодное оборудование, излучающее световой поток. При помощи призмы, поток формируется в лазерный луч, образуя на выходе видимую линию. Она и служит ориентиром для выполнения последующих работ.

Существует два типа лазерных уровней: статичный и ротационный. Они имеют немного разную сферу использования, но это не значит, что для стяжки пола и укладки плитки нужны разные нивелиры.

  • Статичный (позиционный) уровень. Такой уровень имеет в наличии два источника света, которые проецируют лучи на перпендикулярно расположенные призмы. В результате образуются две, постоянно видимые плоскости, пересекающиеся в форме «+». При использовании более трех светодиодов, появляется возможность проецировать большее количество плоскостей, что является неоценимым достоинством при работе с множественными объектами. Помимо этого, чем больше плоскостей – тем больше рук могут заниматься ремонтом или строительством. В последнее время, позиционные уровни стали снабжать «лазерными отвесами»: это дополнительные светодиоды, с помощью которых можно направить луч одновременно на потолок и пол.
  • Ротационный уровень. Эта машина работает по принципу «кручу-верчу, выровнять хочу!»: лазер крепится к валу электродвигателя, вращаясь на 360о. Отличием от позиционного нивелира, помимо динамичного светодиода, является использование вместо призмы фокусирующей линзы. В итоге, вместо лазерной плоскости, глазу видна лишь небольшая точка. Но при включении образуется непрерывная линия, по всей площади комнаты или рабочей области. Ротационный уровень идеально подходит для выравнивания потолков, разметки области поклейки обоев.

Не стоит забывать, что лазерный уровень не всемогущий – просто приткнув его где-нибудь, удовлетворительный результат не гарантируется. Для получения корректного уровня, необходимо провести выравнивание аппарата. В зависимости от модели, производится это либо вручную, либо автоматически. Для ручной регулировки уровня используются специальные ползунки и пузырьковые колбы со шкалами. Этот процесс требует максимальной концентрации и выдержки, так как даже при идеальных, на первый взгляд, показаниях ручного уровня, нивелир может начать рисовать «синусоиду» на стене.

Для более точной настройки используется механизм самовыравнивания: при сдвигах, уровень производит калибровку и возвращает лазер в исходное положение. Весьма полезная функция, но при соблюдении одного условия – угол отклонения не должен превышать 5-7о. В противном случае, лазерный уровень громко объявит, что работать не хочет. Чтобы «уговорить» его продолжить создавать линии, необходимо просто провести ручное выравнивание.

Область применения лазерных нивелиров

Как уже говорилось выше, спектр услуг, предоставляемых уровнем необычайно широк. Его можно использовать как в помещении, так и для внешних работ. А при наличии специальных устройств (штативов, подвесок или настенных штанг) с помощью нивелира можно выровнять практически всё.

Важно знать: так как нивелир использует лазер, уровень его видимости внутри или снаружи помещения будет разным. Также на качество луча влияет эффективное расстояние видимости. Обычно, для полупрофессиональных нивелиров оно составляет от 15 до 25 метров и зависит от мощности лазера. Но, каким бы мощным не был аппарат, на улице эффективная дальность лазера неумолимо снижается. В таком случае используется детектор. Он обладает способностью определять местонахождение лазера, даже тогда, когда он не виден человеческому взгляду. При работе с крупногабаритными объектами (от 30 метров), крайне рекомендуется использование детектора.

При выборе лазерного уровня стоит обратить внимание на следующие его характеристики:

Фирма изготовитель. Нежелательно приобретать нивелиры у непроверенных изготовителей. Качество их измерений, скорее всего, оставляет желать лучшего, да и деньги на ветер пускать не хочется. К примеру, лазерные нивелиры «BOSCH» пользуются заслуженной популярностью, как у «любителей» так и профессионалов.

Класс безопасности лазера. Всего классов безопасности четыре. В основном, полупрофессиональные нивелиры обозначаются цифрой «2» - безопасны, при кратком воздействии. Конечно, долго рассматривать лазер ни в коем случае нельзя. В более мощных уровнях, с дистанцией работы до 100 и более метров, используются лазеры класса «3» - опасны для зрения. Но, вне зависимости, от класса, необходимо использовать защитные очки, предоставляемые в комплекте с нивелиром. Некоторые модели таких очков спроектированы на усиление видимости самого луча.

Рабочая погрешность. Один из ключевых критериев выбора лазерного уровня, определяющий расстояние «промаха» лазера. В бюджетных моделях нивелиров, он не должен превышать 1мм. А в профессиональных – не более 1см.

Рабочий диапазон. Расстояние, на котором уровень гарантирует погрешность, не превышающую максимальную указанную.

Тип корпуса. Для работы вне помещений, корпус нивелира должен быть герметичным и ударостойким. Работы иногда приходится проводить в условиях повышенной влажности, а внутри прибора находятся довольно хрупкие детали.

Что по поводу стоимости, то качественный лазерный уровень купить можно за 150$. Следует помнить, что покупать нивелиры, как и остальную технику, следует только в официальных магазинах.

stroykamontazh.ru

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой. Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни. Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:

  • Лазерный диод.
  • Система оптики.
  • Механизм установки и самовыравнивания.
  • Источник тока.
  • Органы управления.
  • Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды. Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде. Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами. Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку. В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов.

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

  • Точечные.
  • Линейные.
  • Ротационные.
Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

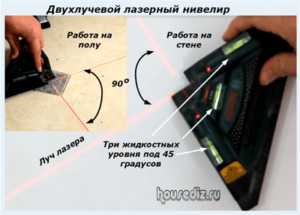

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

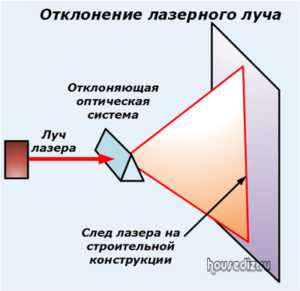

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается. В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях. Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:

  • Сумка или кейс для хранения и переноски.
  • Очки со светофильтрами.
  • Мишени для отметки точек.
  • Геодезическая рейка.
  • Пульт управления.
  • Лазерный приемник.
  • Штатив (телескопический или разборный) с угломерным лимбом.
  • Кронштейны и приспособления для установки.
  • Зарядное устройство.
Похожие темы:



electrosam.ru

Принцип действия лазерных нивелиров или как выбрать лазерный нивелир

Лазерный нивелир постепенно превращается из роскоши в самую настоящую необходимость. Причем колеблющаяся в достаточно большом диапазоне стоимость этих устройств, делает их доступными не только для профессионалов, но и рядовых пользователей. Но даже с учетом экономии каждый хочет купить такой лазерный нивелир, который полностью покроет его нужды, а это не так то просто сделать, не зная, как работает этот прибор, во что мы и постараемся вас посвятить.

Прежде, чем начать разговор про начинку лазерных нивелиров, хотелось бы немного углубиться в терминологию, например, задать вам вопрос: почему нивелиры называются лазерными? Ответ, как никогда близок: излучаемый встроенным светодиодом световой поток, фокусируется при помощи линзы или призмы, за счет которых нивелир позволяет получать на окружающих предметах точку, либо непосредственно нужную нам лазерную линию. В связи с этим на рынке появилось две больших категории лазерных нивелиров: позиционные (призменные) и ротационные. Теперь подробно о каждом из них.

Призменные лазерные нивелиры

Среди призменных лазерных нивелиров гораздо проще отыскать недорогой вариант, так как принцип действия этих устройств достаточно прост и при этом они весьма надежны. В призменных лазерных нивелирах обязательно имеется один, два или несколько светодиодов, узкий световой поток от которых при помощи призмы преобразуется в лазерную плоскость. Отсутствие механизмов в системе формирования лазерной плоскости, делает эти устройства очень надежными. Там просто нечему ломаться! Причем лазерные нивелиры этой категории оснащаются в основном двумя светодиодами и двумя призмами, которые проецируют две лазерных плоскости: вертикальную и горизонтальную, пересекающиеся под прямым углом и образующие классический крест. А при помощи клавиш на корпусе пользователь может оставить включенной только одну из лазерных линий. Угол развертки лазерного луча вокруг такого нивелира в среднем составляет 120°.

Самыми популярными являются призменные лазерные нивелиры, проецирующие классический лазерный крест

Призменного нивелира с двумя пересекающимися плоскостями хватает для выполнения всех основных задач: выравнивание пола, потолка, стен и т.д. Однако для нетипичных условий эксплуатации этого может не хватить. Чтобы удовлетворить растущие требования строителей к лазерным нивелирам на свет появились мультипризменные нивелиры. Эти устройства проецируют три или более лазерных плоскости, а некоторые модели также излучают точки на окружающие предметы. Приборы, проецирующие лазерные точки на пол и потолок, создают лазерный отвес, который может понадобиться при сверлении точных отверстий в потолке и полу. Есть модели, которые проецируют такие точки ещё и в горизонтальной плоскости, что очень удобно использовать для прокладки коммуникаций.

К недостаткам лазерных нивелиров на основе призм следует отнести относительно небольшую дальность действия. Без использования детектора лазерный луч от таких устройств можно увидеть с расстояния от 10 до 50 м в зависимости от модели или от 25 до 100 м при использовании детектора. Поэтому призменные нивелиры больше подходят для эксплуатации внутри помещений, становясь малопригодными для больших строительных площадок.

Ротационные лазерные нивелиры

Задаваясь вопросом как выбрать лазерный нивелир для больших и открытых стройплощадок, нельзя не посмотреть в сторону устройств, работающих по ротационному принципу. Эти приборы проецируют лазерную плоскость за счет вращения светодиода встроенным электродвигателем. Благодаря конструктивным особенностям, эти устройства превосходят по дальности действия призменные нивелиры. Без детектора луч можно увидеть на расстоянии от 200 до 500 м от прибора, а при использовании некоторых моделей луч можно обнаружить с помощью детектора на расстоянии до 1 км, а это уже далеко не домашний уровень.

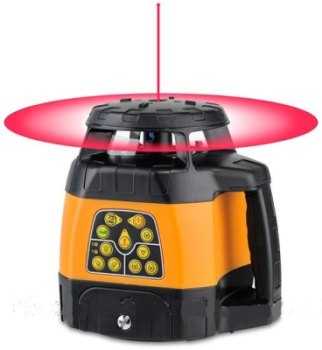

Ротационный лазерный нивелир создает лазерную плоскость за счет вращения луча вокруг оси

Ротационные лазерные нивелиры могут проецировать лазерную плоскость в радиусе 360°, то есть охватывая всё вокруг себя, а это позволяет использовать один прибор сразу нескольким рабочим. Ну а если вам не требуется, чтобы нивелир рисовал луч в круговом секторе, можно воспользоваться встроенной функцией сканирования, которая встраивается во все ротационные нивелиры. При использовании этой функции нивелир отображает лазерный луч только в определенном месте (угол охвата задается в настройках). Этот режим удобно использовать, например, при выравнивании дверного или оконного проёма, только одной узкой стены и т.д. Многие ротационные нивелиры также не лишены возможности проецировать лазерный отвес. В общем, если вам нужен лазерный нивелир с большим радиусом и дальностью действия, то ротационная модель — это ваш выбор.

Функция самовыравнивания и наклона лазерной плоскости

Если Вы уже определились с выбором нивелира и точно знаете, что вам больше подойдет ротационный или призменный прибор, то обращаем внимание на остальные технические характеристики устройства. Первым таким параметром, на который следует посмотреть, является функция автоматического выравнивания или горизонтирования лазерной плоскости. Если этой функции в выбранном вами приборе нет, то либо он морально устаревший, либо совсем уж дешевая модель, так как все современные и даже бюджетные нивелиры оснащаются этой технологией. А нужна она для того, чтобы, поставив нивелир на штатив или на пол, вам не пришлось выравнивать его при помощи уровня для получения сторого горизонтальных или строго вертикальных лазерных плоскостей. Встроенный компенсатор отклонения сделает это за вас, но только если негоризонтальность установки лазерного нивелира не превышает 5° (это максимальное отклонение, которое могут компенсировать большинство нивелиров), а иногда и меньше. Если негоризонтальность установки прибора будет превышать эту величину, то он просто отключится или подаст звуковой сигнал и чтобы продолжить работу вам придется немного выровнять устройство вручную.

Встроенная функция автовыравнивания позволяет лазерным нивелирам компенсировать наклон поверхности

Для автоматического выравнивания луча лазерные нивелиры оснащаются системами двух типов: электронной и демпферной. Наибольшее распространение получил демпферный магнитный выравниватель-успокоитель. Его преимущество в том, что он гораздо быстрее других систем стабилизирует лазерный луч, например, если кто-то время работы случайно заденет нивелир. Именно поэтому, профессионалы, которые задаются вопросом какой нивелир купить, чаще всего выбирают модели, оснащенные именно этой технологией выравнивания лазера.

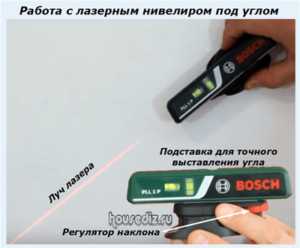

Очень часто при выполнении ремонтных работ необходимо получить наклонную плоскость, например, для того, чтобы выполнить декоративную отделку стены. С самыми простыми нивелирами это осуществимо при помощи функции блокировки системы автовыравнивания луча. Когда встроенный демпфер заблокирован, Вы можете наклонять лазерный нивелир и получать плоскости под нужным углом. В старших моделях для реализации этого есть специальная функция автоматического наклона луча, например, в диапазоне 10°. При использовании такого прибора вам не придется наклонять его, достаточно выбрать в настройках нужный угол и он сделает это автоматически.

Классический пример, где функция блокировки компенсатора или наклона луча была бы кстати

Питание: батарейки или аккумуляторы?

Сказать однозначно, какой нивелир лучше купить: работающий от аккумуляторов или батареек, сложно. Выбор однозначно только за вами. Однако, купив аккумуляторную модель, вам не придется отправляться в магазин, если источник питания разрядится. А что если этот магазин за несколько километров от вас? В таком случае лазерный нивелир, работающий от аккумулятора предпочтительнее. Чтобы зарядить его, потребуется на некоторое время подключить устройство к сети и можно продолжать пользоваться прибором. Однако устройства, питающиеся от батареек, в основном превосходят по времени работы своих аккумуляторных собратьев. Некоторые модели таких нивелиров могут выполнять свои функции на протяжении до 60 ч без замены элементов питания, в то время как для аккумуляторных этот показатель редко выходит за пределы 20 ч. Ну а для экономии электроэнергии специалисты сайта www.nivelir.biz рекомендуют отключать лазерные лучи, которые Вы не используете. Например, если вам нужна только горизонтальная плоскость, то оставьте включенной лишь её. Это продлит время автономной работы устройства.

Корпус лазерного нивелира и приспособленность прибора к различным условиям

Озадачивая себя вопросом какой нивелир купить, не лишним будет посмотреть на качество исполнения корпуса. В бюджетных моделях он изготовлен из недорогого пластика, да и качество подгонки деталей могло бы быть и лучше. Лазерные нивелиры подороже отличаются высоким качеством исполнения корпуса, поэтому легко переносят агрессивную факторы окружающей среды. Если Вы не знаете, как выбрать лазерный нивелир по параметру защищенности, то не поленитесь посмотреть на лист технических спецификаций. Очень неплохо, если в нем будет значится класс защищенности IP54 или что ещё лучше IP66. Это значит, что устройство не боится пыли и влаги, которых на строительных площадках хватает с лихвой. Хорошим тоном является наличие в корпусе вставок из резины. Они спасут нивелир, если он вдруг случайно упадет.

Комплектация прибора

Даже в небогатой комплектации лазерного нивелира найдется место для транспортировочного чехла и мишени

Конечно, комплектация лазерного нивелира не может оказывать столь же большое значение в выборе, как его характеристики, но это тоже важно. К одним из самых нужных аксессуаров, которые могут прилагаться к устройству, относятся очки, защищающие зрение от попадания в глаза лазерного луча, штатив, позволяющий расширить область использования устройства, детектор для увеличения дальности действия, мишень, а также кейс для транспортировки всех этих принадлежностей. Хотя если в понравившейся вам и по цене и по техническим данным модели чего-то не хватает, эти принадлежности всегда можно докупить отдельно. А вот пульт дистанционного управления, если его нет в комплекте с нивелиром, купить уже не получится, как впрочем и визир для удаленного наблюдения лазерного луча. Поэтому, если Вы хотите видеть эти принадлежности в своем арсенале, позаботьтесь об этом заранее.

www.nivelir.biz

Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?

Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?

           Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?
Задаваясь вопросом как выбрать лазерный нивелир для больших и открытых стройплощадок, нельзя не посмотреть в сторону устройств, работающих по ротационному принципу. Эти приборы проецируют лазерную плоскость за счет вращения светодиода встроенным электродвигателем. Благодаря конструктивным особенностям, эти устройства превосходят по дальности действия призменные нивелиры. Без детектора луч можно увидеть на расстоянии от 200 до 500 м от прибора, а при использовании некоторых моделей луч можно обнаружить с помощью детектора на расстоянии до 1 км, а это уже далеко не домашний уровень.
        Ротационные лазерные нивелиры могут проецировать лазерную плоскость в радиусе 360°, то есть охватывая всё вокруг себя, а это позволяет использовать один прибор сразу нескольким рабочим. Ну а если вам не требуется, чтобы нивелир рисовал луч в круговом секторе, можно воспользоваться встроенной функцией сканирования, которая встраивается во все ротационные нивелиры. При использовании этой функции нивелир отображает лазерный луч только в определенном месте (угол охвата задается в настройках). Этот режим удобно использовать, например, при выравнивании дверного или оконного проёма, только одной узкой стены и т.д. Многие ротационные нивелиры также не лишены возможности проецировать лазерный отвес. В общем, если вам нужен лазерный нивелир с большим радиусом и дальностью действия, то ротационная модель — это ваш выбор.
Функция самовыравнивания и наклона лазерной плоскости.


         Если Вы уже определились с выбором нивелира и точно знаете, что вам больше подойдет ротационный или призменный прибор, то обращаем внимание на остальные технические характеристики устройства. Первым таким параметром, на который следует посмотреть, является функция автоматического выравнивания или горизонтирования лазерной плоскости. Если этой функции в выбранном вами приборе нет, то либо он морально устаревший, либо совсем уж дешевая модель, так как все современные и даже бюджетные нивелиры оснащаются этой технологией. А нужна она для того, чтобы, поставив нивелир на штатив или на пол, вам не пришлось выравнивать его при помощи уровня для получения строго горизонтальных или строго вертикальных лазерных плоскостей. Встроенный компенсатор отклонения сделает это за вас, но только если негоризонтальность установки лазерного нивелира не превышает 5° (это максимальное отклонение, которое могут компенсировать большинство нивелиров), а иногда и меньше. Если негоризонтальность установки прибора будет превышать эту величину, то он просто отключится или подаст звуковой сигнал и чтобы продолжить работу вам придется немного выровнять устройство вручную.


           Для автоматического выравнивания луча лазерные нивелиры оснащаются системами двух типов: электронной и демпферной. Наибольшее распространение получил демпферный магнитный выравниватель-успокоитель. Его преимущество в том, что он гораздо быстрее других систем стабилизирует лазерный луч, например, если кто-то время работы случайно заденет нивелир. Именно поэтому, профессионалы, которые задаются вопросом какой нивелир купить, чаще всего выбирают модели, оснащенные именно этой технологией выравнивания лазера.


         Очень часто при выполнении ремонтных работ необходимо получить наклонную плоскость, например, для того, чтобы выполнить декоративную отделку стены. С самыми простыми нивелирами это осуществимо при помощи функции блокировки системы автовыравнивания луча. Когда встроенный демпфер заблокирован, Вы можете наклонять лазерный нивелир и получать плоскости под нужным углом. В старших моделях для реализации этого есть специальная функция автоматического наклона луча, например, в диапазоне 10°. При использовании такого прибора вам не придется наклонять его, достаточно выбрать в настройках нужный угол и он сделает это автоматически.



dannat.ru

Как выбрать лазерный уровень для работы домашнему мастеру

Многие владельцы квартир уже поняли, что для создания красивого интерьера и выравнивания поверхностей можно пользоваться старым дедовским измерительным инструментом, тратить на работу много сил, а результат может разочаровать. Ведь подобные ручные действия требуют умелых навыков, не прощают ошибок, отнимают время.

Современные устройства с лучом лазера работают точнее и быстрее. Наши советы призваны помочь домашнему мастеру выбрать такой лазерный уровень для ремонтных работ в собственном доме, который будет лучше отвечать его потребностям по функциональным возможностям с учетом стоимости.

С этой целью публикуем обзор наиболее типичных функций, которыми обладают лазерные уровни, набирающие все большую популярность среди строителей потому, что облегчают ремонт квартиры своими руками.


Содержание статьи

Назначение

Лазерный уровень (нивелир) создан для облегчения отделочных и строительных работ на улице и/или в помещениях.


Он позволяет быстро с высокой точностью автоматически прорисовывать на конструкциях зданий четкие линии горизонтальных и вертикальных плоскостей.

Преимущества перед традиционными инструментами

К старым измерительным приборам, позволяющим контролировать положение горизонта и вертикали относятся:

  • отвес, состоящий из грузика, подвешенного на тонкой нити;
  • пузырьковый строительный уровень.

Их использование связано с ручным выполнением нескольких операций, прикладывания корпуса к измеряемой поверхности и снятия «на глаз» отсчета показаний.

Лазерный уровень все эти действия выполняет после простой подготовки и включения в работу самостоятельно с высокой точностью.

Принцип работы

В корпусе прибора расположен светодиодный источник, который испускает луч лазера. За счет оптической отклоняющей системы он распределяется строго в одной плоскости, автоматически прорисовывает на встречной поверхности линию.

Положение светодиодного источника определенным образом ориентируется в пространстве относительно горизонта и вертикали местности. Этим создается стабильное расположение прорисованной линии.

В корпусе нивелира расположены источники питания и электронная схема, обеспечивающая:

  • управление лучом лазера;
  • контроль точности технических характеристик;
  • индикацию и сигнализацию аварийного режима.

Набор пользовательских функций у всех моделей сильно отличается.

Конструкции лазерных уровней

Бюджетные модели

Самыми простыми приборами измерения с лучом лазера являются:

  • нивелир-указка;
  • линейка.
Простой лазерный нивелир

Прибор направляет луч лазера, который всегда строго параллелен основанию корпуса. Посредством обыкновенных пузырьковых указателей уровня его удобно ориентировать в пространстве.


В комплекте нивелира имеется специальная подставка с регулятором. За счет ее использования можно прочерчивать линию под конкретным углом к любой выбранной плоскости.

Лазерная линейка

У этого измерительного прибора конструкция усложнена. Луч лазера, выходящий из корпуса нивелира, отражается от противоположной стены и улавливается приемным устройством. За счет этого определяются расстояния до удаленного объекта.


Подобная линейка позволяет измерять расстояния. Одновременно она ведет несложные математические расчеты. Могут присутствовать дополнительные функции, облегчающие ремонтные работы в квартире.

Полупрофессиональные устройства

Двухлучевой нивелир

Прибор одновременно прорисовывает две перпендикулярно расположенные линии. За счет трех жидкостных уровней их удобно ориентировать на стене по горизонту и вертикали или располагать под углом 45 градусов к ним.


При работах на полу сразу две линии лазера облегчают выравнивание плиток, обеспечивают создание точных рисунков из мозаики.

Трехлучевой уровень

Прибор позволяет выкладывать плитку на пол строго под углом 45 градусов к стенам прямоугольного помещения.


Кроме этой функции, благодаря встроенным магнитам и аксессуарам из приложенной стальной пластины с разметкой и отражателя, им удобно работать на стенах на удалении до 10 метров.

Лазерный кубик

Прибор предназначен для прорисовки низких линий, позволяющих выкладывать строго горизонтальную плоскость из плитки или любого другого строительного напольного покрытия за счет специального расположения луча.


Как только хотя бы одна сторона плитки немного отклонится от прорисованной плоскости, так сразу же будет подсвечена.

Профессиональные приборы

Уровень для двух плоскостей

Прибор одновременно прорисовывает две плоскости: горизонта и вертикали.


Выставление его по пузырьковому уровню не требуется: работает система автоматической настройки.

Лазерный нивелир круговой плоскости

Уровень обладает всеми функциями предыдущей модели, но одновременно имеет дополнительную головку, из которой может направлять лучи, прорисовывающие плоскость горизонта.


Она сразу создает на стенах круговую линию. Этим исключается пользование строительными шнурами, лазание по стремянкам и другие излишние манипуляции.

Для регулирования по высоте используется штатив. Таким способом удобно планировать размещение подвесного и натяжного потолка.

Построитель трех плоскостей

За счет прорисовывания на высоте круговой линии горизонта можно сразу крепить каркас для натяжного потолка и одновременно пользоваться двумя перпендикулярными вертикалями для выполнения других работ.


Создание точки пересечения вертикальных плоскостей на полу облегчает разметку для монтажа плитки.

Лазерный нивелир с дистанционным управлением

Мощная измерительная электронная система, обладающая функциями всех предыдущих моделей, обеспечивает даже дистанционное управление посредством малогабаритного пульта.

Дополнительные возможности

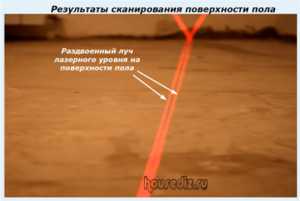

Прибор позволяет определять неровности на полу за счет раздвоения на них вращающегося луча лазера. Когда видна одна линия, то — поверхность ровная, на ней нет впадин или выступов.

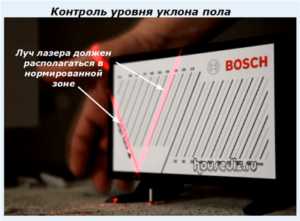

На удаленной стороне луча можно контролировать уклон пола. Для этого используется регулируемый экран, на который проецируется лазер.


Если зона отклонения превышена, то требуется выполнять выравнивание поверхности пола.

Среди элитных приборов встречается функция сигнализации отклонения корпуса от начальной установки, например, случайного сдвига штатива. В этом случае луч лазера сразу начинает мигать, а пользователь понимает, что нивелир необходимо повторно выставить на начальную точку. Иначе вся работа будет испорчена.

Уже полупрофессиональные модели имеют на своем корпусе гнездо крепления на треноге с резьбой, как у фотоаппарата. Это позволяет устанавливать их в разных положениях.

Источниками питания могут служить как обычные батарейки, так и дорогие аккумуляторы, обеспечивающие длительную работу.

Знание различных возможностей всех этих моделей позволит вам более точно сформировать свои потребности, а на их основе правильно выбрать лазерный уровень для своих работ.

Важные технические характеристики

Степень герметичности корпуса

Если прибор планируется использовать только внутри квартиры в сухих помещениях, то этому вопросу можно не уделять особое внимание.

При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого.

Дальность лазерного луча

Мощность излучения значительно влияет на стоимость инструмента. Для работы по дому нет особого смысла пользоваться дальнобойными приборами. Они, к тому же, безопаснее для глаз.

Допустимые погрешности

Лазерный нивелир, как любой измерительный инструмент, имеет свой класс точности и должен укладываться в метрологические характеристики, например, 0,3 мм на 1 метр дистанции.

У бюджетных моделей разброс абсолютных погрешностей выше. Как правило, 1 мм/м. Это значит, что при поэтапном прокладывании линии горизонта по поверхности всех стен вы можете в итоге не попасть конечной точкой в начальную. Вот здесь и скажется низкий класс точности прибора.

Проверяйте заявленную производителем характеристику отклонения луча в мм на один метр удаления.

Основные правила безопасности

Работая с лазером следует понимать, что он, как и любой инструмент для бытового применения, представляет опасность для здоровья человека. Даже простую лазерную указку нельзя доверять детям, ибо известно много случаев, когда они из любопытства либо баловства разглядывали луч и получали серьезные повреждения глаз.


По степени опасности эти устройства классифицируют четырьмя классами. Чем выше, тем хуже для здоровья.

Уже полупрофессиональные модели отнесены к классу 2. Они условно безопасны, но во время кратковременного воздействия лазера. Для защиты глаз необходимо работать в очках.

Однако стоит различать, что при этом используют стекла двух цветов:

  1. красного;
  2. черного.

Первый тип создан для улучшения видимости луча в солнечную погоду, он усиливает, а не ослабляет воздействие на глаза. Защитную функцию выполняют только очки с черными стеклами.

Рекомендуем посмотреть видео владельца VseinstrumtntiRu “Как выбрать лазерный нивелир”.

Продолжение материала смотрите во второй части.

Комментируйте материал статьи, делитесь им с друзьями в соц сетях.

Полезные товары

housediz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
