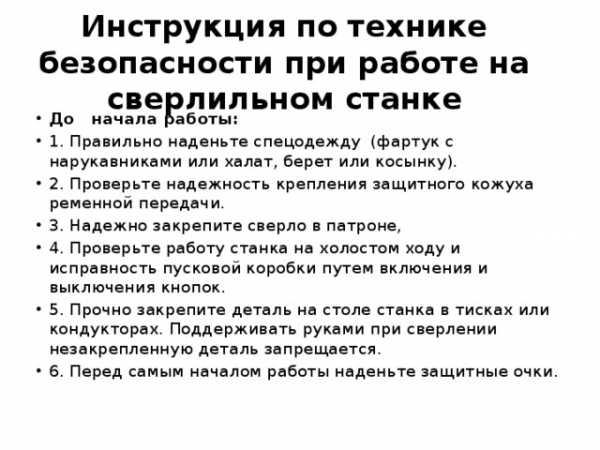

6. Надежно закреплять заготовку в тисках, сверло в патроне и патрон в шпинделе.

ПРАКТИЧЕСКАЯ РАБОТА

Изучение устройства сверлильного станка. Сверление отверстий на сверлильном станке

1.  Внимательно изучите конструкцию станка по рисунку 87.

2. Запишите в тетрадь основные характеристики станка: количество скоростей вращения шпинделя, величину перемещения шпинделя,   наибольший   диаметр   просверливаемого   отверстия.

3. Осмотрите   станок   и   назовите   все   его   основные   части.

4. Снимите защитный кожух и ознакомьтесь с устройством ременной и винтовой передач.

5. Зарисуйте   кинематическую   схему   сверлильного   станка.

6. Заполните в рабочей тетради таблицу:

7. Подберите   сверло   нужного   диаметра   и   закрепите   его в патроне.

8. Закрепите заготовку подвески для стенда, ручки для совка хозяйственного, крючка для вешалки и др. в тисках.

9. Просверлите отверстия по разметке.

Новые термины: Сверлильный станок, патрон, шпиндель, электродвигатель, ременная передача, реечная передача, винтовая передача, сверловщик.

1. Из каких основных частей состоит технологическая машина?

2. Назовите основные части сверлильного станка.

3. Какие приспособления применяются при сверлении на станке?

4. Для какой цели служит ременная передача?

5. В чем отличие сверлильного станка от ручной электрической дрели? В чем их сходство?

6. Что произойдет, если не устранить биение сверла в патроне?

7. С помощью какой передачи можно опускать и поднимать шпиндельную бабку?

berezaklim.ru

Устройство сверлильного станка

Цель: познакомиться с назначением и устройством сверлильного станка, его конструктивными особенностями, правилами подготовки к работе, правилами безопасной работы на сверлильном станке; научиться читать и выполнять его кинематическую схему; воспитывать внимательность при выполнении технологических операций.Основные понятия: настольный сверлильный станок, станина, стол, хобот, шпиндель, трикулачковий патрон, маховик, штурвал, колонна, кнопочная станция.

Ожидаемые результаты: умение объяснять назначение, устройство сверлильного станка, процесс передачи вращательного движения от электродвигателя к шпинделю и работу механизма преобразования движения; распознавать механизмы движения резания и движения подачи, ведущие и ведомые детали; умение подготовить сверлильный станок к работе; читать и выполнять его кинематическую схему; закреплять сверло требуемого диаметра в трёхкулачковом патроне и крепить заготовку в тисках; выполнять подготовительные технологические операции перед сверлением.Оборудование: коловорот, ручная дрель, набор сверл, сверлильный станок, кронциркуль, линейка.Структура урока I Организационный момент II Актуализация знаний и мотивация учебной деятельности учащихся III Изучение нового материала 1. Строение и назначение настольного сверлильного станка. 2. Назначение основных частей станка. 3. Приемы управления сверлильным станком. IV. Практическая работа «Управление сверлильным станком» V. Итоги урока VI. Домашнее задание

Ход урока

I Организационный моментII Актуализация знаний и мотивации учебной деятельности учащихся Беседа. 1) Есть ли отверстия в деталях, вашего будущего изделия? 2) С помощью каких устройств можно изготовить отверстия в деталях? 3) Какой инструмент для этого используют? 4) Какой процесс заложен в основу принципа действия сверла? Обобщая ответы учеников, учитель сообщает об особенностях изготовления цилиндрических отверстий механическим-образ.

Изучение нового материала

1. Устройство сверлильного станка, его назначение и принцип работы.

Чтобы ученикам было легче понять взаимодействие всех элементов того или иного механизма, учитель, пользуясь кинематической схемой сверлильного станка, объясняет ее назначение и особенности графических изображений механизмов. Следует акцентировать внимание учащихся на том, что понять принцип действия любого механизма или машины значительно проще, пользуясь кинематической схеме, чем чертежам. Последнее, как правило, перегружено второстепенными деталями, и на нем трудно проследить цепь передачи движения от одних частей (деталей) в другие.

2. Назначение основных частей станка.

Рассказ учителя.

На конический хвостовик шпинделя надевают сверлильный патрон со сверлом. Высота и опускания шпинделя осуществляется с помощью рукоятки. Станок включается нажатием кнопки, расположенной на щите тумбочки. Учитель показывает ту часть станка, предназначенные для закрепления режущего инструмента и его перемещение, демонстрирует, как крепится сверло в сверлильном патроне, а патрон – на шпинделе станка. При наличии учебного времени учитель объясняет ученикам, каким образом можно получить максимальную и минимальную частоту вращения сверла, и приемы переключения паса на ступенчатых шкивах.

3. Приемы управления сверлильным станком.

Рассказ учителя.

Производительность сверления определяется двумя параметрами: скоростью резания и скоростью подачи сверла. Сверло, вращающийся перемещают в направлении детали, в которой выполняют отверстие. Такое перемещение называют подачей сверла. При сверлении необходимо контролировать, чтобы подача не была слишком большой, это может привести к поломке сверла, особенно когда его диаметр невелик. Перед сверлением необходимо надежно закрепить сверло в патроне. (Учитель демонстрирует учащимся сверла с коническими и цилиндрическими хвостовиками и объясняет приемы правильного и надежного крепления каждого из них в патроне.)Для успешного выполнения сверлильных работ важно также умение правильно закреплять на сверлильном станке обрабатываемые детали. Крупные детали зачастую закрепляются на столе с помощью призм и прихватов. (Учитель демонстрирует учащимся, каким образом следует закреплять на сверлильном станке крупные и мелкие детали. По возможности учитель показывает ученикам универсальные уголки и машинные тиски и рассказывает об их преимуществах перед другими устройствами для закрепления на сверлильном станке обрабатываемых деталей.) При сверлении необходимо обеспечить равномерную подачу сверла. В конце сверления сквозного отверстия сверло подается легче, и, чтобы достичь равномерной подачи, уменьшают нажатие на ручку подачи. При сквозном сверлении, при выходе сверла из заготовки, на ее краю образуются заусенцы, за которые может зацепиться режущая кромка сверла. Это приводит к его ломки. Для предотвращения поломки необходимо в конце сверления под заготовку подложить деревянный брусок и уменьшить подачу сверла.

(Учитель демонстрирует запуск станка, подведение сверла к накерненого места детали и порядок сверления. Необходимо предупредить учеников об опасности от увеличения скорости подачи при выходе сверла из сквозного отверстия.)

IV. ПРАКТИЧЕСКАЯ РАБОТА «Управление сверлильным станком»

Инструктаж к выполнению практической работы. Ученики по очереди зачитывают в учебнике правила безопасной работы на сверлильном станке. Учитель их комментирует, обращая внимание учащихся на то, что может произойти, когда они не усвоят эти правила и не будут строго их придерживаться.

Учитель рассказывает, как должно быть организовано рабочее место, как разместить на верстаке механизмы, детали, инструмент, необходимый для выполнения работы; каким требованиям должен отвечать этот инструмент, и правила ухода за ним.

Выполнение практической работы

Приступая к практическим упражнениям, ученики прежде готовят заготовки для сверления. Затем они делают кернером углубление на месте будущего отверстия, тренируются в закреплении сверл в патроне шпинделя сверлильного станка, в его пуска и выключения, а также в управлении им в процессе работы. Учитель следит за тем, чтобы ученики соблюдали правила безопасной работы на станке, объясняет, что, прежде чем начать работу, необходимо занять правильную рабочую позу. Объяснение сопровождается демонстрацией таблицы или рисунка из учебника, акцентируется внимание на положении туловища и ступней ног.

Учитель должен так спланировать работу, чтобы ученики работали на сверлильных станках по очереди. Опыт показывает, что ученики охотно работают на сверлильном станке, однако некоторые из них боятся включать станок, а тем более работать на нем. Учителю следует внимательно изучать реакцию каждого ученика при обучении работе на сверлильном станке, чтобы вовремя помочь тем, кому нужно. Во время первого подхода ученика к станку необходимо обратить внимание на его реакцию. Если у него прищуренные или широко открытые глаза, дрожат руки, сморщенный лоб или высунутый язык, значит, с этим учеником необходимо работать индивидуально, чтобы помочь преодолеть его психологический барьер. Только убедившись в том, что учащиеся могут работать самостоятельно, можно разрешить им приступать к выполнению работы.

V. ИТОГИ УРОКА

Учитель анализирует выполнение практической работы, указывает на ошибки и пути их устранения.

informatik-m.ru

i-perf.ru

Устройство вертикально-сверлильного станка

Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек – в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки – в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

В вертикально-сверлильных станках главным движением является вращение шпинделя с закрепленным в нем инструментом, а движением подачи — вертикальное перемещение шпинделя. Заготовку обычно устанавливают на стол станка или на фундаментную плиту, если она имеет большие габаритные размеры. Соосность отверстий заготовки и шпинделя достигается перемещением заготовки.

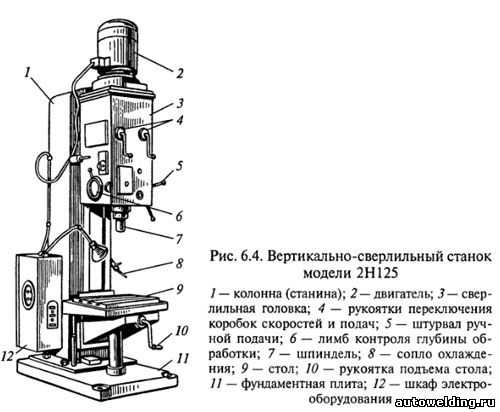

На станине (колонне) 1 станка (рис. 6.4) размещены основные узлы. Станина имеет вертикальные направляющие, по которым перемещается стол 9 и сверлильная головка 3, несущая шпиндель 7 и двигатель 2. Управление коробками скоростей и подач осуществляют рукоятками 4, ручную подачу — штурвалом 5. Контроль глубины обработки производят по лимбу 6. В нише размещают электрооборудование и противовес. В некоторых моделях для электрооборудования предусмотрен шкаф 12. Фундаментная плита 11 служит опорой станка. В средних и тяжелых станках ее верхнюю плоскость используют для установки заготовок. Иногда внутренние полости фундаментной плиты являются резервуаром для СОЖ. Стол станка служит для закрепления заготовки. Он может быть подвижным (от рукоятки 10 через коническую пару зубчатых колес и ходовой винт), неподвижным (съемным) или поворотным (откидным). Стол монтируют на направляющих станины или изготовляют в виде тумбы, установленной на фундаментной плите.

Охлаждающая жидкость подается электронасосом по шлангу 8. Смазывание узлов сверлильной головки также производят с помощью насоса. Остальные узлы смазывают вручную.

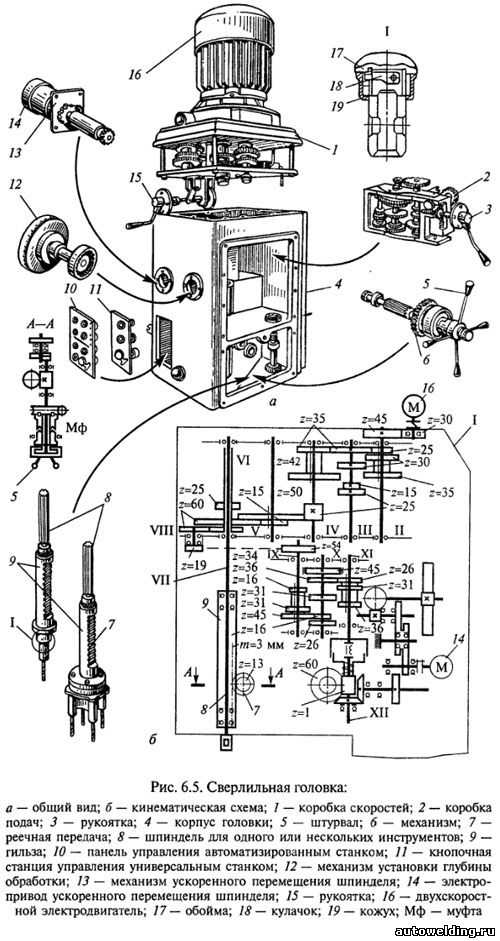

Сверлильная головка (рис. 6.5) представляет собой чугунную отливку, в которой смонтированы коробки скоростей и подач, шпиндель и другие механизмы. Коробка скоростей включает в себя двух- и трехвенцовый блоки зубчатых колес, которые переключают с помощью рукоятки 15 и сообщают шпинделю различные угловые скорости. Это выполняется кулачково-зубчатым механизмом, передающим движение штангам, на которых укреплены вилки, связанные с переключаемыми блоками. Например, шпиндель станка модели 2Н135 имеет двенадцать ступеней частоты вращения (от 31,5 до 1400 мин^-1), обеспечиваемых коробкой скоростей и двухскоростным электродвигателем 16. Коробку скоростей крепят к сверлильной головке 4 сверху.

Шпиндель станка получает вращение от шлицевой передачи, входящей в коробку скоростей 1, что позволяет шпинделю одновременно вращаться и перемещаться в осевом направлении совместно с гильзой. Осевые нагрузки, возникающие при сверлении, воспринимаются подшипниками, смонтированными в гильзе шпинделя.

Уравнение кинематической цепи вращения шпинделя

Коробка подач 2 обеспечивает девять подач в диапазоне 0,1… … 1,2 мм/об. Переключение подач осуществляется рукояткой 3. Коробка подач получает вращение от вала VIII коробки скоростей, связанного со шпинделем постоянной передачей с зубчатыми колесами z = 34 и z = 60.

Уравнение кинематической цепи движения подачи шпинделя

Передача движения от штурвала 5 механизма 6 через реечную передачу 7 непосредственно на гильзу 9 шпинделя 8 осуществляется при включенной муфте Мф. На рисунке показан шпиндель станка с установленной на нем четырехшпиндельной головкой.

Для извлечения инструмента из конуса шпинделя применяют специальный механизм, состоящий из выбивного кулачка 18, обоймы 17 и кожуха 19. При подъеме шпинделя обойма задерживается нижней стенкой корпуса сверлильной головки, а шпиндель, продолжая уходить вверх, увлекает за собой кулачок, который закреплен в нем шарнирно. Конец кулачка упирается в остановившуюся обойму, кулачок поворачивается и выдавливает инструмент из конуса шпинделя.

Станки снабжают устройствами для автоматического выключения механической подачи при достижении заданной глубины обработки. Глубина обработки устанавливается с помощью механизма 12, смонтированного на левой стороне головки. Механизм приводится в действие зубчатой парой и имеет диск с кулачками для установки глубины сверления и автоматического выключения с реверсом, а также лимб для визуального отсчета.

Затраты времени на вспомогательные ходы сокращаются благодаря механизму 13 ускоренного перемещения шпинделя с электроприводом 14. Управление универсальным станком осуществляется с помощью кнопочной станции 11, а автоматизированным станком — панели 10.

www.autowelding.ru

Устройство вертикально-сверлильного станка

Содержание статьи:

Сверлильный станок является универсальным оборудованием, с помощью которого можно выполнять операции по формированию отверстий с различной конфигурацией. Для ознакомления с устройством рекомендуется изучить компоновку самой популярной модели с вертикально расположенным шпинделем.

Общие сведения о конструкции

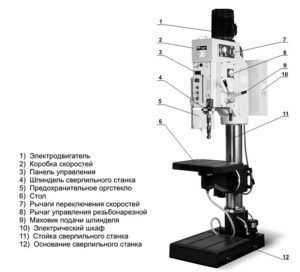

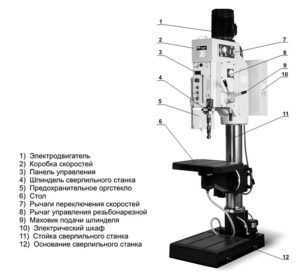

Общая конструкция вертикального сверлильного станка

Независимо от того, как выполнено устройство сверлильного станка, принцип его работы остается одинаков для всех типов. С помощью вращающегося сверла происходит обработка деревянных, металлических или полимерных изделий.

Для выполнения этой операции конструкция станка должна состоять из плиты-основания, на которую монтируются другие компоненты оборудования. В вертикально ориентированных моделях сверлильный блок устанавливается на опорную стойку. Она может выполнять две функции – фиксация обрабатывающей части и ее смещение в вертикальной плоскости.

Кроме этого к особенностям конструкции можно отнести следующие факторы:

• тип рабочего стола. В одних моделях он стационарный и его функцию выполняет опорная плита. Такая конструкция актуальна для обработки массивных изделий. Сверлильное оборудование с перемещаемым рабочим столом по опорной стойке применяется для выполнения точных операций;
• сопряжение сверлильного блока с электродвигателем. Это выполняется с помощью ременной передачи. На валах компонентов установлены шкивы различных диаметров. Изменяя положение приводного ремня корректируется число оборотов шпиндельной головки;
• возможность сверления деталей под углом. Это можно выполнить с помощью поворотного рабочего стола. Альтернативным вариантом является наличие механизма смещения в сверлильном блоке.

Это основные сведения об устройстве классического сверлильного станка. Они могут отличаться в зависимости от специфики конструкции, назначения и технологических требований.

Для уменьшения габаритов конструкции ременная передача может быть заменена на шестеренчатую. Однако это делается крайне редко и только для специализированных моделей.

Принцип работы сверлильного оборудования

Сверлильный станок с шестеренчатой передачей

Чтобы изучить специфику устройства сверлильного станка вертикального типа необходимо детально рассмотреть процессы, протекающие в оборудовании во время выполнения работ. Эти сведения помогут разобраться с эксплуатационными техническими качествами каждой модели станка.

Главное вращательное движение передается от электродвигателя к шпинделю сверлильной головки с помощью механизма скоростей. В классических моделях оборудования он располагается в верхней части установки. Для выполнения операции сверления необходимо опустить режущий инструмент к поверхности детали. Для первичного позиционирования можно менять положение рабочего стола либо сверлильного блока, изменяя их положение на вертикальной опорной штанге. Более точная обработка происходит с помощью механизмов вылета шпиндельной головки.

Далее следует ознакомиться с основными техническими характеристиками сверлильного станка:

• размеры рабочего стола, возможность поворота его под определенным углом, а также наличие компонентов для фиксации готовки;
• максимальный минимальный размер устанавливаемого сверла;
• пределы частот вращения шпиндельной головки;
• число скоростей;
• типы и конструкция сверлильного патрона;
• номинальная мощность электродвигателя.

В большинстве бытовых и полупрофессиональных моделей не предусмотрена система подачи охлаждающей жидкости. Однако при обработке изделий из высокопрочных сортов стали эта процедура является обязательной. В качестве альтернативы можно использовать специальный навесной блок. Резервуар с СОЖ устанавливается в любом удобном месте недалеко от станка. С помощью маломощного насоса жидкость поступает по подводящему патрубку, конец которого установлен на вертикально расположенной сверлильной головке.

Для уменьшения шумового эффекта рекомендуется приобретать модели с асинхронным типом электродвигателя. Но при этом следует учитывать, что эта модель более требовательна в плане эксплуатации.

Возможная модернизация заводских станков

Набор ограничителей глубины сверления

Нередко стандартная комплектация заводского вертикально направленного сверлильного станка или его конструкция не устраивает пользователя. В таком случае предпринимаются попытки модернизации оборудования. Они заключаются в установке новых узлов и компонентов или улучшении уже существующих.

Основной проблемой бюджетных моделей является появление люфта во время выполнения операции сверления. Это происходит за счет низкой устойчивости конструкции. Решить этот вопрос можно с помощью увеличения массы опорной плиты или установки дополнительной вертикальной опорной стойки. Таким образом можно формировать отверстия небольшого диаметра с высокой точностью.

Кроме этого примера модернизации стандартные заводские модели подвергаются следующим изменениям и дополнениям:

• применение ограничителей глубины сверления. Если таковая функция не предусмотрена в конструкции оборудования — на сверло можно установить специальный ограничитель;
• подключение устройства для плавного запуска электродвигателя. Благодаря ему во время первичного запуска оборудования не будут появляться рывки;
• модернизация рабочего стола. Для фиксации заготовки можно использовать модели с электромагнитной подушкой. Если предполагается обработка сложных по конфигурации изделий — монтируется поворотный механизм;
• установка автономной точки освещения. Она положительным образом повлияет на качество выполняемых работ.

Для безопасности эксплуатации оборудования во время подключения рекомендуется использовать УЗО. Для настольных моделей важно правильно подобрать станину. Она должна быть максимально устойчивой и иметь функцию регулирования уровня.

С подробным устройством вертикально ориентированного сверлильного станка можно ознакомиться в видеоматериале:

stanokgid.ru

Сверлильные станки – что это такое, устройство, эксплуатация

Сверлильный станок представляет собою оборудование, которое служит для создания отверстий в изделиях из разных материалов. Эксплуатационные характеристики сегодняшних станочных устройств этой группы дают возможность применять их не только для формирования отверстий, радиус которых может доходить до 5 см, но и для осуществления множества иных процедур.

Эксплуатация, конструктивные особенности

Станки сверлильные обрабатывают заготовки посредством сверла, создающего отверстия. Большая часть подобных устройств предназначается для применения на производстве. Число аппаратов для домашней эксплуатации, которые менее функциональны, небольшое. Однако на примере несложной конструкции настольно сверлильных станков удобно изучать, как работают данные устройства.

Домашние аппараты являются малогабаритными, монтируются на верстаке либо ином возвышении, обеспечивающем удобную эксплуатацию. Популярнее всего вертикальные устройства. Их конструкция типична для такого оснащения.

Сверлильные станки по металлу состоят из:

• шпинделя, в который устанавливается рабочий патрон. Его назначение – фиксировать рабочее сверло;
• головки, включающей в себя привод электродвигателя и ременную передачу;
  несущей стойки, на которую устанавливается головка;

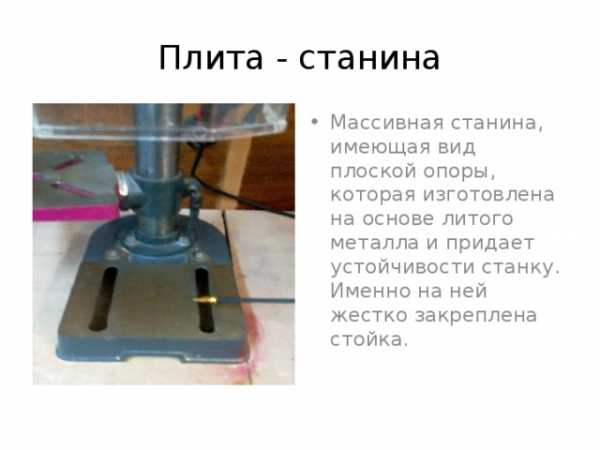

• стальной/чугунной станины, служащей опорой для станочного устройства. На станине фиксируется вертикальная сверлильная стойка.

Сверление осуществляется благодаря перемещению шпиндельной бабки. Она может как вращаться, так и двигаться вертикально. За перемещение отвечает особая штурвальная рукоять, располагающаяся сбоку станка.

Как взаимодействуют части устройства

Шпиндель сверлильного станка для домашней мастерской перемещается благодаря электрическому двигателю, который сообщает момент кручения валу ременной передачи. Мощность мотора равняется 0,25-1 кВт.

На множестве сверлильных станков бытовых быстроту кручения сверла возможно изменять. Обусловлено это различным размером валов. При отключенном моторе ремень перебрасывается в углубление участка шкива, имеющего иной размер. Быстрота вращения шпиндельной бабки может составлять 450-3000 об/мин.

На станках настольных обыкновенно монтируются патроны, которые идентичны зажимам электрических дрелей. Подобные трехкулачковые патроны способны фиксировать инструменты, имеющие радиус до шести миллиметров. Для использования патрона требуется особый ключ, которым зажимаются либо ослабляются кулачки.

Настольные сверлильные станки способные осуществлять обработку заготовок, высота которых составляет 20-90 см. Принцип передвижения головки по стойке у разных аппаратов отличается.

На простейших моделях головку передвигают на нужное расстояние ручным методом. На массивных агрегатных станках для сверления имеется рукоять, соединенная с приводом.

Важной характеристикой, по которой дают оценку станочного устройства, считается вылет инструмента. Данный показатель, который у различных аппаратов может составлять 10-20 см, обозначает промежуток между осью кручения сверла и стойки. От него зависит, на какой дистанции от края заготовки возможно создать отверстие.

Главным требованием к станине, обеспечивающей устойчивость аппарата на любой поверхности, располагающейся горизонтально, считается достаточный размер. Основание должно уравновешивать вес прочих частей конструкции.

Назначение верха станины – играть роль рабочего стола. Ввиду этого он не должен иметь впадин, выступов, располагать несколькими пазами. Центральный паз применяется при формировании сквозных отверстий, позволяет предотвратить деформации инструмента и рабочего стола. Прочие пазы предназначаются для фиксации разных зажимов.

Вертикально инструмент перемещается благодаря рычажному узлу, который приводится в действие особой рукоятью. Она располагается сбоку аппарата, подпружинивается. Таким образом, она автоматически возвращается в стандартное положение после прекращения воздействия.

Электромотор настольного сверлильно-фрезерного станка по металлу питается обычно от электросети с напряжением 220 В. Он включается и отключается посредством кнопочной станции. На некоторых сверлильных переносных устройствах, позволяющих создавать нарезку внутри детали, возможно реверсивно запускать мотор.

Дополнительное оснащение

Сверлильные станки настольные возможно оборудовать дополнительным оснащением, делающим их намного функциональнее и эргономичнее. К такому оснащению можно причислить:

1. Рабочий стол. Закрепляется на колонне, обеспечивает возможность ручного поднимания и опускания устройства, использования для смены высоты особой рукояти, которая соединена с реечным узлом, фиксирования на нужной высоте.
2. Агрегат, позволяющий регулировать глубину обработки. Конец инструмента, который закреплен в патроне мини сверлильного станка, опускают до отметки сбоку заготовки, которая соответствует нужной глубине обрабатывания. После этого выполняют закручивание затяжного рычага регулятора глубины, ограничивают ход сверла.
3. Экран для защиты. Представляет собою прозрачную пластиковую оградку, обеспечивающую защиту рабочего от вылетающих опилок, не допускающую проникновения в область обрабатывания волос, одежды.

Промышленные станки для сверления

Стоит только посмотреть на фото промышленных аппаратов, чтобы осознать: такое сверлильное оборудование гораздо сложнее домашних мини сверлильных станков. Большинство подобных устройств представляет собой многофункциональное оснащение, дающее возможность как сверлить детали, так и осуществлять многие иные процедуры.

К промышленным аппаратам возможно причислить:

1. Мини сверлильный станок. Малогабаритен, немного весит. Используется для формирования отверстий маленького радиуса.
2. Вертикальный. Применяется на производствах малой серийности. Способен формировать отверстия, имеющие диаметр от 0,18 до 0,75 см.
3. Радиальный. Предназначается для обрабатывания больших заготовок из стали либо изделий, в которых нужно создать отверстия с центрами, располагающимися по дуге круга. Такая сверлильная машина характеризуется большим вылетом шпинделя.
4. Координатный. Применение подобного устройства оправдано тогда, когда отверстия должны быть расположены в точности так же, как и на чертеже.
5. Центровочный. Применяется для создания центровочных отверстий, располагающихся на торцевых участках сверлимых заготовок.
6. Горизонтальная сверлильная машина. Разработана для создания глубоких отверстий.
7. Многошпиндельная сверлильная машина. На аппаратах, которые имеют несколько шпинделей, возможно параллельно обрабатывать много отверстий, располагающихся вертикально, горизонтально, наклонно.
8. Универсальная сверлильная установка. На ней возможно сверлить, точить, фрезеровать, шлифовать изделия.

Наиболее распространены вертикальные и горизонтальные станки. Сегодня множество станочных устройств для сверления оснащены системами ЧПУ, обеспечивающими повышение эффективности и высокоточное обрабатывание. Сверлильная машина с ЧПУ обыкновенно применяется на производствах крупной серийности.

Выделяется среди прочих сверлильное приспособление на магнитах, используемое для формирования отверстий в изделиях с крупными габаритами. Подобный аппарат оснащен особым основанием, устанавливается прямо на сверлимой заготовке, фиксируется на ней благодаря магнитному полю. Значимым плюсом считается то, что его возможно разместить как угодно.

Невзирая на то, что любая сверлильная установка может сверлить какие угодно изделия, для обработки древесины применяются специальные аппараты. Они могут формировать в дереве гнезда, пазы, устранять сучки.

Правила использования

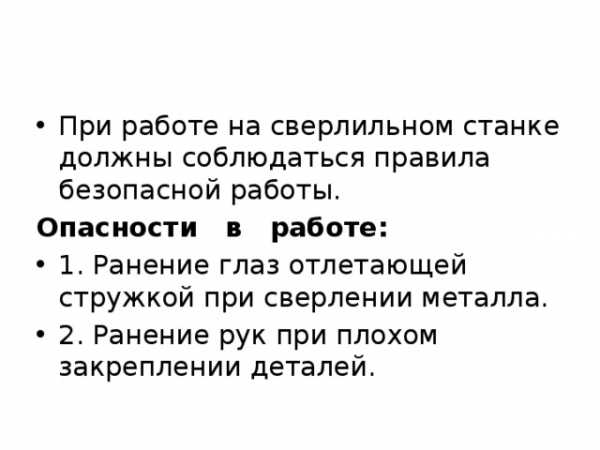

Эксплуатация сверлильного мини станка может довести до травмы рабочего, если не следовать технике безопасности. Опасными считаются:

• станочные компоненты, вращающиеся и перемещающиеся линейным образом;
• части, проводящие ток;
• сверлимые изделия, сверло, которое при плохом закреплении может вылететь из области обрабатывания.

Немалое значение для правильного функционирования станочного устройства и создания точных отверстий имеет сверло. Оно должно быть правильно наточено, подобрано соответственно с материалом обрабатываемого изделия. Когда переносной сверлильный станок осуществляет обрабатывание, сверло сильно разогревается. Из-за этого оно быстро изнашивается и может сломаться. Для минимизации вероятности поломки сверло охлаждают особыми средствами либо же обыкновенной водой.

Определенные особенности нужно учитывать, сверля отверстия глубиной более десяти радиусов применяемого сверла. В таком случае сверло нужно время от времени вытаскивать, убирать накопившиеся металлические опилки, способные привести к тому, что инструмент заклинит.

Станок для сверления отверстий в трубах (либо иной сверлильный аппарат) несложен в освоении. Научиться работать на нем можно довольно быстро, посмотрев обучающие видео. Исключение представляют промышленные станочные устройства, которые отличаются массивностью, многофункциональностью, достаточно высокой стоимостью. Однако домашнему мастеру вовсе ни к чему использовать подобное оснащение. Лучше применять специальные бытовые станки, оптимальные для эксплуатации в условиях домашней мастерской.

oxmetall.ru

Приспособления для настольных сверлильных станков

Сверлильный станок является простейшим, но в то же время крайне важным по своему назначению оборудованием на производстве. С его помощью можно создавать огромное количество самых разнообразных деталей.

А в умелых руках эта машина не только способна на создание множества различных инструментов, но и работает с чрезвычайно высокой скоростью.

Поворотные тиски для зажима деталей

Однако стоит понимать, что один только станок не даст вам достаточной эффективности в работе. Не имеет значения, используете вы мощный образец НС 12А или небольшой настольно сверлильный станок ГС2112, в любом случае вам необходимо покупать к нему дополнительные приспособления, о которых сейчас и пойдет речь.

Читайте также: что собой представляет настольный станок для литья пластмасс и как он работает?

Общая информация

Для начала разберемся, что же такое этот сверлильный станок, и для чего он предназначается. Как вы уже поняли из названия, сверлильный станок используется для сверления отверстия по металлу, дереву и любому другому обрабатываемому материалу.

Только с камнем на станках не работают, так как он слишком хрупкий и может разлететься во время обработки. А это уже запрещает техника безопасности.

Читайте также: о параметрах токарных станков ТВ.

В остальном же бытовые станки применяются для самых разнообразных задач. Их сфера применения не ограничивается одним только сверлением. Так, даже настольные модели оборудования типа станков 2СС1М или НС 12А с успехом применяются для расточки резьбы, отдельных отверстий, зенкования и т.д.

Использование станков существенно повышает скорость производства на всем предприятии. По сути, именно их изобретение позволило существенно нарастить темпы изготовления деталей и конструкций, а также перейти к массовой сборке конвейерного типа, когда каждый рабочий сконцентрирован на создании определенных деталей.

Поворотный координатный стол для сверления

Сам по себе станок имеет довольно простую конструкцию. На жесткой подставке или станине установлена основная рама. На нее крепятся все рабочие механизмы устройства, включая двигатель, передатчики усилий, электронику и т.д.

Если рассматривается координатный настольно сверлильный станок по металлу ГС21112, 2СС1М, НС 12А или любой другой образец на схожие бытовые модели, то в нем станина будет цельной и довольно миниатюрной.

Такой станок не отличается мощностью, зато он мобилен и может быть использован в работе в любом месте, где есть прочное основание для его установки. Например, хороший металлический стол. При этом его мощности достаточно, что применять механизм в работе по металлу или другим материалам с высокой прочностью.

Если же рассматривается напольный станок, то он уже будет намного мощнее. Здесь станина и рама являются только основанием. На самом же станке имеется своя подставка или станочный стол. Это может быть как стандартный стол, так и координатный образец с возможностью тонкой настройки положения деталей.

Как вы сами понимаете, продвинутые виды станков всегда выполняются в виде напольных моделей. Это объясняется возможностью повышения их надежности, производительности, установки того или иного типа приспособления и т.д.

Но стоит понимать, что сам по себе станок – это довольно ограниченный инструмент. Особенно если мы рассматриваем бытовые виды такого оборудования.

Конечно, он может вращать установленное в него сверло и манипулировать его перемещением. Однако если говорить об общей работе, то на этом возможности такого оборудования по сути заканчиваются. Все же остальные его функции, как правило, обеспечиваются использованием различного рода приспособлений.

Комбинированный станок для сверления

Приспособления в сверлильных станках играют огромную роль. С их помощью повышается уровень безопасности во время работы, техника исполнения рабочих процессов, эффективность производства и т.д.

Читайте также: «Где купить настольный сверлильный станок в Москве?»

к меню ↑

Основные разновидности приспособлений

Стоит понимать, что бытовые приспособления для станков выполнены в огромном количестве вариаций. Они настолько распространены, что некоторые люди даже путают их с составляющими производственного оборудования.

Одни приспособления способствуют повышению безопасности и удобству во время работы. Другие предназначаются для обработки тех или иных материалов. Например, при работе по металлу или дереву.

Еще одни являются своего рода вспомогательными средствами, без которых, тем не менее, скорость и качество сверления упадет. Более того, может даже появиться угроза безопасности самого человека, что стоит у станка.

Чтобы разобраться во всех этих классификациях их широких разветвлениях дополнительных приспособлений, сначала нужно разделить их на несколько более общих групп.

Итак, выделяют следующие виды рабочих приспособлений для сверлильных станков:

• оборудование для удержания обрабатываемого элемента;
• оборудование для позиционирования обрабатываемого элемента;
• крепления для рабочих инструментов;
• непосредственно рабочие элементы;
• вспомогательные инструменты;
• измерительные инструменты.

Если описывать коротко, то первые две подгруппы используются для установки и позиционирования элементов, что поддаются последующей обработки. Эти приспособления крайне важны и покупаются практически для всего оборудования.

Не имеет значения, используете вы напольный многошпиндельный сверлильный станок или же настольные модели типа 2СС1М и НС 12А. В любом случае вам будут необходимы всевозможные прижимные планки, тиски и т.д.

Мелкие сверла для сверления плат

Крепления для рабочих инструментов и сами инструменты – это уже приспособления, что касаются непосредственно патронов, втулок, шпиндельных переходников и т.д. Что интересно, сверла и расточные головки – это тоже приспособления.

К вспомогательным деталям относят несколько элементов, что существенно упрощают работу человеку и повышают уровень безопасности. Ну а про измерительные образцы и говорить много не требуется. Вряд ли кто-то будет завершать работу, предварительно не обмеряв результат.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Начнем же разбирать каждый подвид приспособлений по отдельности.
к меню ↑

Основания для позиционирования обрабатываемых элементов

К этой подгруппе относят поворотные и наклонные столы, а также несколько дополнительных приспособлений, что используются в работе.

Дело в том, что сам по себе станок дополнительным столом для удержания деталей снабжен резко. В большинстве случаев эту функцию в нем выполняет станина.

Особенно это касается настольных моделей. Но даже если стол и оборудован, то это скорее всего будет обычный координатный образец, который дает возможность перемещать деталь и контролировать ее положение, но не более того.

Нужно четко понимать, что производителям и самим не очень выгодно снабжать бытовые станки многофункциональными основаниями прямо на заводе, так как это повышает их стоимость. А далеко не всегда в работе будут требоваться столь серьезные приспособления.

Но что же делать, если обычным сверлением в одной плоскости вам не обойтись? Если задача поставлена так, что сверлить нужно по прочному металлу, причем под определенным углом в третьей плоскости, да еще и с применением нескольких деталей одновременно?

Набор цанговых патронов

Именно для таких целей и были придуманы поворотные и наклоняемые столы. Простейший стол такого типа называют моделью с продольно-поперечным перемещением. То есть зафиксированную на нем деталь можно очень точно перемещать в одной плоскости. Это позволяет существенно ускорить работу.

Если же необходимо работать в более изощренных условиях, то покупают наклонный поворотный стол. Здесь уже деталь можно вращать в трех плоскостях, что очень удобно.

Причем вся прелесть столов в том, что они очень четко фиксируются в любом положении, при этом их настройка выполняется с вращением всего нескольких ручек. При использовании станков типа НС 12А настольного образца подобное оборудование может стать незаменимым помощником.
к меню ↑

Механизмы для удержания обрабатываемого элемента

К приспособлениям этого типа относят различного рода механизмы, что позволяют четко зафиксировать деталь в определенном положении, а в случае необходимости манипулировать ей для получения желаемых результатов.Если говорить более конкретно, то для удержания используются:

• прижимные планки;
• тиски.

Прижимные планки прикручивают к столу в определенном месте. Но фиксация ведется на одном единственном болте. Вторая же часть планки фиксирует непосредственно деталь, что используется в работе.

Планки бывают самыми разнообразными, иногда их даже планками назвать сложно. Это могут быть скобы, Т-образные крепления и т.д.

Тиски – это уже более серьезный вариант. Они, в свою очередь, разделяются на: высокоточные, поворотные, глобусные и т.д.

Однако основная их цель и конструкция остается единой. Тиски состоят из прочных планок, основания и винтового механизма, за счет вращения которого деталь зажимается в нужном положении.

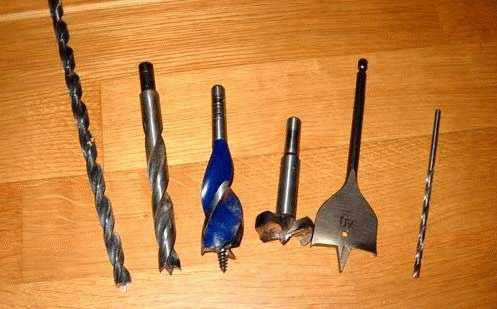

Различные сверла для сверления отверстий в деревянных деталях

Сложно переоценить то влияние на сферу безопасности, которую оказывает эта разновидность приспособлений. Они используются практически везде. В работе по металлу, дереву, пластику.

Тисками и прижимными планками пользуются как на настольных образцах типа НС 12А, так и на напольных стационарных моделях высокой мощности.
к меню ↑

Крепления для сверл и расточек

Если рассматривать стандартные модели станков типа НС 12А, то изначально разработчиками планировалось крепление сверл и любых других рабочих инструментов непосредственно в шпинделе.

В простейших моделях используется единственный шпиндель. В более продвинутых их несколько. Сам шпиндель напрямую передает усилия от вращения вала двигателя. Именно он является той насадкой, которая вращает сверло.

Однако с развитием промышленности стало появляться огромное количество сверл, расточек и других подобных инструментов. Совершенно очевидно, что использовать их все в одном шпинделе просто невозможно. Для этого он не подойдет как по диаметру, так и по множеству других характеристик.

Поэтому были придуманы патроны, втулки и переходники, в качестве приспособлений, что позволяют существенно улучшить функциональность станка за счет возможности применения на нем самых разнообразных деталей.

Простейшие модели подобных приспособлений – это втулки и переходники. Они монтируются непосредственно в головку шпинделя и выполняют одну единственную функцию. А именно, подгонку диаметра и параметров шпинделя до рабочих положений.

Патроны – это уже более продвинутые приспособления. В них крепить сверла намного проще, они могут регулировать размер внутреннего сечения и т.д.
к меню ↑

Рабочие инструменты

Как вы сами понимаете, различного рода сверла, расточки, насадки и другие подобные элементы – это тоже приспособления. Хотя их часто относят к базовой комплектации.

Но большинство производителей снабжает свои бытовые станки только базовыми инструментами. Все остальное вам придется докупать. Описывать даже часть из всего того разнообразия что представлено на рынке смысла нет. Одних только разновидностей сверлильных стержней есть сотни, если не тысячи.

Светодиодный станочный светильник Optimum AL 12

Мы же отметим здесь только тот факт, что разные рабочие приспособления различаются и по рабочему материалу. И на этот параметр необходимо обращать очень пристальное внимание.

Сверло по дереву никак не подойдет для обработки металла, равно как и наоборот. Разные металлы тоже имеют определенную степень прочности, что тоже очень важно.

Читайте также: как сделать гибщик арматуры своими руками?

к меню ↑

Вспомогательные приспособления

К вспомогательным приспособлениям в первую очередь относят:

• осветительные приборы;
• механизмы для подачи смазки.

В первом случае мы имеем дело с различной осветительной техникой. Начиная от обычных лампочек, и заканчивая сложными диодными осветителями с линзами и возможностью настройки параметров свечения.

Причем в хороших осветительных приборах есть возможность быстро регулировать положение лампочки, силу светового луча, его концентрацию, размытость и даже цвет.

Подобное оборудование вряд ли пригодится человеку, что просто сверлит отверстия древесине под мебель. А вот для миниатюрной работы с дорогими деталями оно просто необходимо.

Второй тип – это системы для подачи смазки. Смазка необходима при сверлении, так как она уменьшает уровень трения всех деталей. Без качественного смазывания есть большой шанс повреждения металлов или самого сверла.

Особенно это касается мягких металлов, цветных металлов, древесины и частично полимерных материалов. Смазку подают из небольшого контейнера с помощью трубки с дозатором.
к меню ↑

Самодельные приспособления для станка (видео)

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Сверлильные

ostanke.ru

Устройство сверлильного станка

ГБ ОУ РМ «Краснослободская общеобразовательная школа-интернат»

Устройство сверлильного станка

• Учитель: Дергунов Е.Н.

Настольный вертикально-сверлильный станок состоит из следующих основных частей:

• 1. Плита (станина)
• 2. Колонка (стойка)
• 3. Шпиндель
• 4. Рычаг управления шпинделем
• 5. Патрон
• 6. Электродвигатель
• 7. Привод (ременная передача)
• 8. Пульт управления
• 9. Питающий кабель
• 10. Защитный кожух

Плита – станина

• Массивная станина, имеющая вид плоской опоры, которая изготовлена на основе литого металла и придает устойчивости станку. Именно на ней жестко закреплена стойка.

Стойка – колонка

• Стойка предназначена для крепления рабочего стола и шпиндельной головки.

Защитный кожух. Привод.

• Привод  станка—это совокупность
• устройств, передающих движение от источника движения к рабочим органам  станка.
• Привод расположен под защитным кожухом, который предназначен для безопасной работы на станке.

Шпиндель

•   ШПИНДЕЛЬ  — вращающийся вал станка с устройством для закрепления режущих инструментов. На оси шпинделя устанавливается зажимной патрон.

Рычаг управления шпинделем

• Сверло, закрепленное в патроне, опускают на заготовку, нажимая на ручку подачи рычажного типа, установленную на сверлильной головке справа. Она подпружинена и при прекращении воздействия на нее в исходное положение возвращается сама, автоматически.

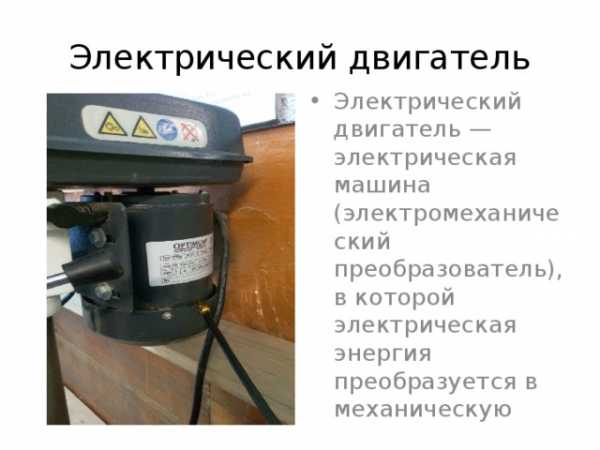

Электрический двигатель

• Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую

Защитный экран

• Защитный экран, представляющий собой откидывающееся ограждение из прозрачного пластика, обеспечивает защиту оператора станка от летящей стружки и не допускает попадания в зону обработки частей одежды и длинных волос.

Рабочий стол

• Рабочий стол, который закреплен на стойке консольно, позволяет поднимать и опускать его вручную. Для фиксации рабочего стола на требуемой высоте служит рычажный механизм.

Зажимной патрон

• Зажимно́й патро́н -специальное устройство для крепления сверла на оси шпинделя.

Пульт управления

• Управление работой электродвигателя осуществляется кнопками его пуска и остановки

Питающий кабель

От источника питания к электродвигателю электрический ток подается через питающий кабель.

Принцип работы станка

• Шпиндель приводится во вращение электродвигателем. Вращение вала электродвигателя передается на шпиндель через привод последнего посредством ременного механизма, включающего шкивы под V-образный ремень. На многих станках можно регулировать скорость вращения сверла.

• Специальным ключом патрон запирают или ослабляют, чтобы, соответственно, зафиксировать или извлечь сверло.

• Максимальная высота заготовок, в которых может быть просверлено отверстие на данном станке – 22 см. На различных типах оборудования она разная. Зависит от высоты самого верхнего положения сверлильной головки, которую можно поднимать и опускать по стойке-колонне.

• На самых маленьких легких станках  обычно перемещают руками непосредственно сам сверлильный модуль, а на моделях побольше и потяжелее – с помощью специального привода, снабженного рукоятью или штурвалом. В нужном положении головку фиксируют предназначенной для этого ручкой. Этим же способом регулируется глубина просверливаемых отверстий и минимальная высота заготовок, так как максимальный вылет вниз патрона, установленного на шпинделе, при его подаче невелик – в зависимости от типа станка 5–40 см.

• Другая важная характеристика сверлильного станка – вылет сверла. Это расстояние между центральной вертикальной осью сверла либо иного инструмента, закрепленного в патроне, и стойкой. Чем оно больше, тем лучше – от этого зависит насколько далеко от края заготовки можно просверлить отверстие. Величина вылета у данного станка 11 см.

• Станина оборудования должна быть достаточно тяжелой и большой – соразмерной его весу и габаритам. Иначе она не сможет обеспечивать приемлемую устойчивость станка и стабильность его работы. Верхняя сторона станины, обращенная к патрону, выполняет функции рабочего стола. Она частично или полностью имеет идеально ровную плоскую поверхность с несколькими прорезями: центральная обеспечивает просверливание сквозных отверстий без взаимного повреждения стола и сверла, а боковые могут использоваться для установки тисков, шаблонов и упоров.

Правила работы на сверлильном станке

• 1)    Работать на сверлильном станке можно только с разрешения учителя.
• 2)   Выключать станок следует нажатием на кнопку красного цвета.
• 3)    Нельзя класть инструменты и посторонние предметы на плиту станка.
• 4)    Движущиеся части станка должны быть надежно ограждены.
• 5)    Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках.
• 6)    Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку дрели.
• 7)    Ось вращения сверла при работе дрелью должна быть строго перпендикулярна плоскости заготовки.

• При работе на сверлильном станке должны соблюдаться правила безопасной работы.

Опасности   в   работе:

• 1. Ранение глаз отлетающей стружкой при сверлении металла.
• 2. Ранение рук при плохом закреплении деталей.

Инструкция по технике безопасности при работе на сверлильном станке

• До   начала работы:
• 1. Правильно наденьте спецодежду  (фартук с нарукавниками или халат, берет или косынку).
• 2. Проверьте надежность крепления защитного кожуха ременной передачи.
• 3. Надежно закрепите сверло в патроне,
• 4. Проверьте работу станка на холостом ходу и исправность пусковой коробки путем включения и выключения кнопок.
• 5. Прочно закрепите деталь на столе станка в тисках или кондукторах. Поддерживать руками при сверлении незакрепленную деталь запрещается.
• 6. Перед самым началом работы наденьте защитные очки.

• Во   время   работы:
• 1. Не пользуйтесь сверлами с изношенными конусными хвостовиками.
• 2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того, как шпиндель станка наберет полную скорость.
• 3. Перед сверлением металлической заготовки необходимо накернить центры отверстий. Деревянные заготовки в месте сверления накалывают шилом.
• 4. Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
• 5. При сверлении крупных деревянных заготовок (деталей)  на стол под деталь кладите обрезок доски или кусок многослойной фанеры.
• 6. Во избежание травм в процессе работы на станке:
• а) не наклоняйте голову близко к сверлу;
• б) не производите работу в рукавицах;
• в) не кладите посторонние предметы на станину станка;
• г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок, для охлаждения сверла нужно пользоваться специальной кисточкой;
• д) не тормозите руками патрон или сверло;
• е) не отходите от станка, не выключив его.
• 7. При прекращении подачи электрического тока немедленно    выключите электродвигатель.
• 8. Перед остановкой станка отведите сверло от детали, после чего выключите электродвигатель.

• После   окончания   работы:
• 1. После остановки вращения сверла удалите стружку со станка с помощью  щетки.  Из пазов  станочного стола  стружку уберите металлическим крючком. Не сдувайте стружку ртом и не сметайте ее руками.
• 2. Отделите сверло от патрона и сдайте станок учителю.
• 3. Приведите себя в порядок.

videouroki.net
