Сварочный преобразователь: принцип работы

Начать стоит с того, что выбор переменного или постоянного тока для проведения сварочных работ зависит от покрытия самого электрода, а также от марки металла, с которым приходится работать. Другими словами, использовать сварочный преобразователь, чтобы получить постоянный ток, а значит, и более стабильную дугу для работы не всегда возможно.

Что собой представляет преобразователь?

Преобразователь для проведения сварочных работ – это комбинация нескольких устройств. Здесь используется связка электрического двигателя переменного тока и специальный сварочный аппарат с постоянным током. Процесс преобразования энергии выглядит следующим образом. Электрическая энергия, поступающая от сети переменного тока, воздействует на электродвигатель, заставляя вал вращаться, создавая механическую энергию за счет электрической. Это первая часть преобразования. Вторая часть работы сварочного преобразователя заключается в том, что во время вращения вала генератора, вырабатываемая механическая энергия будет создавать постоянный электрический ток.

Однако сразу стоит отметить, что использование таких устройств не слишком популярно, так как коэффициент полезного действия их невелик. К тому же, в двигателе имеются вращающиеся части, что делает его использование не очень удобным.

Принцип действия устройства

Можно отметить, что сварочный преобразователь – это специфическая разновидность обыкновенного сварочного аппарата. Если коротко сказать о конструкции этого оборудования, то оно примерно следующее. Имеется две основных части – это электродвигатель, который чаще всего является асинхронным, а также генератор постоянного тока. Особенностью является то, что оба эти устройства объединены в один корпус. Также важно обратить внимание на то, что в схеме имеется коллектор. Так как работа генератора основана на электромагнитной индукции, то он будет производить переменный ток, который и будет преобразовываться в постоянный при помощи коллектора.

Если говорить о принципе работы сварочного преобразователя, то не стоит путать его с такими приборами, как выпрямитель или инвертор. Конечный результат у всех трех устройств одинаковый, но вот суть их работы сильно отличается. Наибольшее отличие заключается в том, что в преобразователе осуществляется более длинная цепочка преобразования. Так как переменный ток сначала преобразуется в механическую энергию и лишь потом в постоянный ток.

Устройство сварочного преобразователя

Рассмотреть устройство этого прибора можно на примере однопостового преобразователя. Такие модели состоят из обычного приводного асинхронного двигателя и сварочного генератора, объединенных в одном корпусе.

Тут стоит отметить, что такое оборудование предназначается для работы на открытом воздухе. Однако там их необходимо размещать либо в специально отведенных местах – машинных залах, либо под навесами. Это необходимо для защиты электрического оборудования от осадков.

Внутреннее устройство агрегата

Если вдаваться в подробности устройства и конструкции, а также принципов работы сварочного преобразователя, то все это выглядит следующим образом.

Так как во время работы устройства оно нагревается, на валу между генератором и электродвигателем, крепится вентилятор, чтобы охлаждать преобразователь. Электромагнитные части генератора, то есть его полюса и якорь выполняются из тонких листов стали электротехнической марки. На магнитах полюсов располагаются такие элементы, как катушки с обмотками. Якорь же, в свою очередь, имеет продольные пазы, в которые укладывается изолированная обмотка. Концы данной обмотки припаиваются к пластинам коллектора. Также у данного устройства имеется пускорегулирующая аппаратура и амперметр. Оба прибора располагаются в коробке.

Используемые модели

В настоящее время используются сварочные преобразователи с номинальным сварочным током 315 А. Основное предназначение этих агрегатов – это питание постоянным током одного сварочного поста. Также он может использоваться для питания ручной дуговой сварки, наплавки и резки металлов штучными электродами. В преобразователях такого рода используются генераторы типа ГСО-300М и ГСО-300. Их устройство – это четырехполюсная коллекторная машина постоянного тока с самовозбуждением. Отличие этих двух моделей друг от друга заключается лишь в том, что у них разная частота вращения вала генератора. Это, что касается сварочного преобразователя 315. 500 А – это второй номинальный ток, который также используется для работы. Однако здесь уже необходимо подключать в работу более мощный преобразователь, к примеру, модель ПД-502. Существенное отличие такой модели преобразователя от ГСО заключается в том, что у него имеется независимое возбуждение. Дело здесь в том, что для питания ПД-502 используется переменный трехфазный ток, который сначала проходит через индуктивно-емкостный преобразователь напряжения. Одновременно с функцией питания он выполняет и роль стабилизатора для этой модели агрегата.

Однако важно понимать, что основное назначение сварочного преобразователя заключается в преобразовании энергии электрического типа переменного характера, в электрическую энергию постоянного характера.

Виды преобразователей

Существует два основных типа преобразователя – это стационарные и передвижные. Если говорить о стационарных типах, то чаще всего это небольшие сварочные кабины или посты, предназначенные для работы с небольшими объемами изделий. Сварочные преобразователи, установленные здесь, не отличаются высокой мощностью.

Передвижные же, в свою очередь, рассчитаны в основном на работу с большими объемами. ИХ часто используют для того, чтобы сваривать водопроводы, нефтепроводы, металлические конструкции и т. д.

Важно еще кое-что добавить о принципе работы этого устройства. Как говорилось ранее – он преобразовывает переменный ток в постоянный, используя переход к механической энергии. Однако есть некоторые устройства, позволяющие регулировать величину выходного постоянного тока. Процесс регулировки осуществляется при помощи таких устройств, как балластные реостаты. Принцип работы достаточно прост – чем выше выставленное значение сопротивление, тем ниже сила выходного постоянного тока и наоборот.

Правила эксплуатации

Используя сварочный преобразователь, необходимо придерживаться некоторых правил. К примеру, клеммы устройства ни при каких обстоятельствах не должны быть закрыты, так как напряжение на них составляет 380/220 В. Еще одно важное правило – корпус преобразователя всегда должен быть надежно заземлен. Люди, работающие непосредственно с таким оборудованием, должны быть защищены перчатками и масками.

fb.ru

Сварочные преобразователи — устройство и назначение

Сварочный электрический преобразователь представляет собой совокупность генератора постоянного тока и электрического двигателя постоянного тока. В процессе работы происходит преобразование сетевой электроэнергии переменного тока в механическую энергию электрического двигателя. В результате вращения генераторного вала она преобразуется в электрическую энергию постоянного тока, используемого для сварки. Преобразователь имеет относительно небольшой КПД, а из-за присутствия вращающихся элементов в сравнении с выпрямителем он считается менее надежным. Но для строительно-монтажных работ применение генераторов имеет свои преимущества. Например, если сравнивать с прочими источниками, они менее чувствительны к сетевым колебаниям напряжения.

Устройство

Устройство сварочного электрического преобразователя: электрический приводной двигатель, генератор, вырабатывающий сварочный ток. Из-за того, что конструкция генератора для сварки включает вращающиеся элементы, надежность и КПД устройства ниже, чем у стандартных трансформаторов, выпрямителей.

Но преобразователи при этом имеют свое преимущество – вырабатывают сварочный ток, практически не зависящий от сетевых перепадов напряжения. Их целесообразнее всего использовать в случае повышенных требований к качеству сварочных работ.

Рабочие узлы преобразователя сварочного оборудования, пускорегулирующая аппаратура в том числе, размещены в одном корпусе. Отличают передвижные агрегаты и преобразователи (для осуществления строительно-монтажных работ), стационарные посты (используются на производствах). Они имеют немного разные характеристики.

Принцип работы

Принцип работы механизма ПСО-500 предоставляет возможность вырабатывать постоянный, переменный ток. Достаточно часто в производственных цехах используются именно преобразователи марки ПСО-500, так как они характеризуются высокой технической производительностью, надежностью.

Особенности установки

  • В основе устройства используется генератор марки ГСО-500, назначение которого – вырабатывать постоянный электрический ток.
  • Два рабочих режима: до 300 А и 500 А.
  • Ротор электромотора, якорь генератора оборудованы на одном валу. Между ними размещена крыльчатка вентилятора, обеспечивающая эффективное охлаждение механизма.
  • Пакетник, выполняющий функцию запуска устройства, и реостат, регулирующий рабочий процесс, размещены в едином блоке, закрепленном на корпусе установки.
  • Для регулировки сварочного тока используется реостат, который подключен к цепи обмотки возбуждения.

Преобразователь сварочный модели ПСО-500 смонтирован на колесном шасси, имеет небольшой вес. Благодаря этим характеристикам установка является достаточно мобильной и может использоваться на строительных площадках.

Техника безопасности

При использовании преобразователей нужно соблюдать требования по технике безопасности для электроустановок:

  • корпус обязательно должен быть заземлен; работы, связанные с подключением агрегата к электросети, должен производить исключительно профессиональный электрик;
  • учитывая, что оборудование подключается к источнику питания с напряжением 220/380 В, двигательная клеммная коробка должна быть закрыта и надежно изолирована.

Несмотря на то что сварочные преобразователи расходуют больше электрической энергии из-за низкого КПД, наличия механических связей, сварочный ток всегда стабильный независимо от перепадов сетевого напряжения. Это предоставляет возможность выполнять сварные швы высокого качества.

Также необходимо соблюдать в процессе работы со сварочным преобразователем следующие требования:

  • обязательное заземление корпуса установки;
  • на клеммах двигателя напряжение в 380/220 В считается опасным, они обязательно должны быть надежно изолированы, прикрыты. Соединительные работы осуществляются опытным электриком, у которого есть допуск к работам с высоким напряжением;
  • на клеммах генератора при нагрузке напряжение составляет 40 В, на холостом ходу напряжение генератора марки ГСО-500 может увеличиваться до 85 В. В процессе эксплуатации оборудования в закрытых помещениях с повышенной влажностью, при наличии пыли, на открытом воздухе, при повышенных температурах окружающей среды (более 30 градусов), токопроводящем половом основании, выполнении сварки материалов на конструкциях, сделанных из металла, напряжение более 12 В представляет опасность для человеческой жизни.


При любых неблагоприятных рабочих условиях нужно использовать резиновый коврик и обувь, обязательно работать в резиновых перчатках. Защитные средства от возможного ультрафиолетового излучения, разбрызгивания расплавленных металлических частиц те же, что и для работы со стандартными трансформаторами, инверторами.

electrod.biz

Сварочный преобразователь.

Сварочный преобразователь представляет собой комбинацию электродвигателя переменного тока и сварочного генераторапостоянного тока. Электрическая энергия сети переменного тока преобразуется в механическую энергию электродвигателя, вращает вал генератора и преобразуется в электрическую энергию постоянного сварочного тока. Поэтому КПД преобразователя невелик: из-за наличия вращающихся частей они менее надежны и удобны в эксплуатации по сравнению с выпрямителями. Однако для строительно-монтажных работ использование генераторов имеет преимущество по сравнению с другими источниками благодаря их меньшей чувствительности к колебаниям сетевого напряжения.

Для питания электрической дуги постоянным током выпускаются передвижные и стационарные сварочные преобразователи. На рис. 11 показано устройство одно-постового сварочного преобразователя ПСО-500, выпускаемого серийно нашей промышленностью.

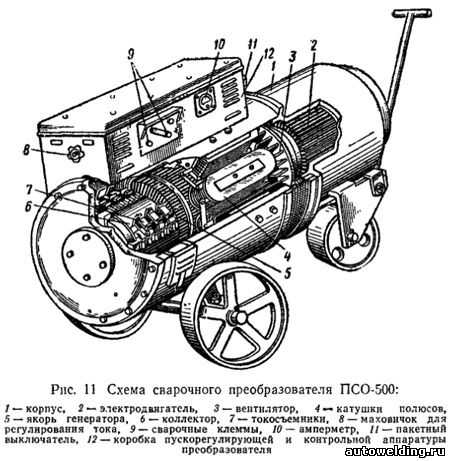

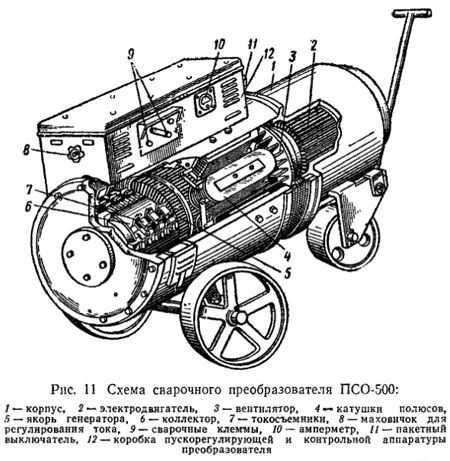

Рис.1 Схема сварочного преобразователя ПСО-500

1-Корпу

2-Электродвигатель

3-Вентелятор

4-Катушки полюсов

5-Якорь полюсов

6-Коллектор

7-Токо съемники

8- Маховичок для регулирования тока

9-сварочные клеммы

10-Амперметр

11-Пакетный выключатель

12-Коропка пускарегулирующей и контрольной аппаратуры преобразователя

Однопостовой сварочный преобразователь состоит из двух машин: из приводного электродвигателя и сварочного гене­ратора постоянного тока, расположенных в общем корпусе 1. Якорь генератора и ротор электродвигателя расположены на общем валу, подшипники которого установлены в крышках корпуса преобразователя. На валу между электродвигателем и генератором находится вентилятор

3, предназначенный для охлаждения агрегата во время его работы. Якорь генератора набран из тонких пластин электротехнической стали толщиной до 1 мм и снабжен продольными пазами, в которых уло­жены изолированные витки обмотки якоря. Концы обмотки якоря припаяны к соответствующим пластинам коллектора 6. На полюсах магнитов насажены катушки с обмотками из изолированной проволоки, которые включаются в электри­ческую цепь генератора.

Генератор работает по принципу электромагнитной индук­ции. При вращении якоря 5 его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который при помощи коллектора преобразуется в постоянный; с щеток токосъем­ника 7, при нагрузке в сварочной цепи, ток течет с коллек­тора к зажимам

9.

Пускорегулирующая и контрольная аппаратура преобразо­вателя смонтирована на корпусе 1 в общей коробке 12.

Преобразователь включается пакетным выключателем 11. Плавное регулирование величины тока возбуждения и регу­лирование режима работы сварочного генератора производят реостатом в цепи независимого возбуждения маховичком8. С помощью перемычки, соединяющей дополнительный зажим с одним из положительных выводов от последовательной обмотки, можно устанавливать сварочный ток для работы до 300 и до 500 А. Работа генератора на токах, превышающих верхние пределы (300 и 500 А), не 2эекомендуется, так как возможен перегрев машины и нарушится система комму­тации.

Величина сварочного тока определяется амперметром 10, шунт которого включен в цепь якоря генератора, смонтиро­ванного внутри корпуса преобразователя.

Обмотки генератора выполняют из меди или алюминия. Алюминиевые шины армируют медными пластинками. Для защиты от радиопомех, возникающих при работе генератора, применен емкостный фильтр из двух конденсаторов.

Перед пуском преобразователя в работу необходимо про­верить заземление корпуса; состояние щеток коллектора; на­дежность контактов во внутренней и внешней цепи; штурвал реостата повернуть против часовой стрелки до упора; проверить, не касаются ли концы сварочных проводов друг друга; уста­новить перемычку на доске зажимов соответственно требуемой величине сварочного тока (300 или 500 А).

Пуск преобразозателя осуществляется включением двига­теля в сеть (пакетным выключателем 11). После подсоеди­нения к сети необходимо проверить направление вращения генератора (если смотреть со стороны коллектора, ротор должен вращаться против часовой стрелки) и в случае необходимости поменять местами провода в месте их подключения к пита­ющей сети.

Для пояснения принципа работы сварочного преобразователя рассмотрим упрощенную электрическую схему преобразователя ПСО-500 (рис. 2). Асинхронный электродвигатель 1 с коротко-замкнутым ротором имеет три обмотки статора, включенные по схеме «звезда» (380 в). Пакетный выключатель 2 служит для включения электродвигателя в сеть трехфазного переменного тока напряжением 380 в. Четырех полюсный сварочный генератор 8 имеет обмотку 5 независимого возбуждения и последовательную размагничивающую обмотку 7, обеспечивающую падающую внешнюю характеристику генератора. Обмотки 5 и 7 расположены на разных полюсах. Независимая обмотка возбуждения 5 питается постоянным током от селенового выпрямителя 4, включенного в сеть питания обмоток электродвигателя через стабилизатор напряжения (однофазный трансформатор) 3 и включается одновременно с пуском электродвигателя.

Сварочный ток регулируется реостатом 6, включенным в цепь независимой обмотки возбуждения 5. Величина тока измеряется амперметром 9. Сварочная цепь подключается к зажимам доски 10, на которой имеется перемычка, переключающая секции последовательной обмотки 7 на два диапазона сварочного тока: до 300 а и до 500 а. Конденсаторы 11 устраняют радиопомехи, возникающие при работе преобразователя.

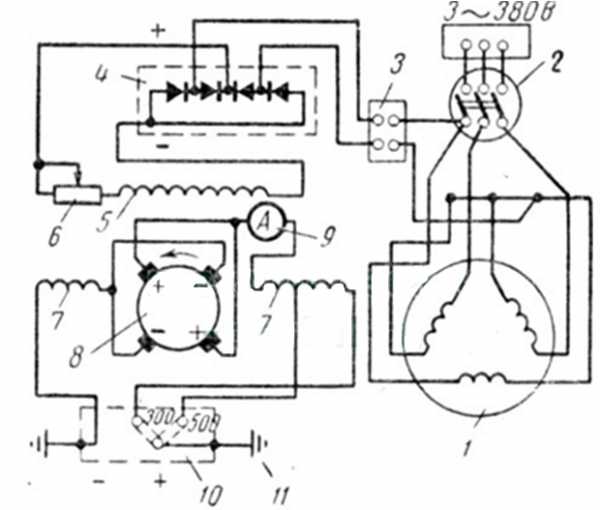

(Рис.2) Принципиальная электрическая схема сварочного преобразователя ПСО-500

1- Асинхронный электродвигатель

2- Пакетный выключатель

3- Стабилизатор напряжения

4- Селеновый выпрямитель

5-обмотка независимым возбуждением

6- Регулируемый реостат

7- Последовательная размагничивающая обмотка

8- Четырех полюсный сварочный генератор

9-Амперметр

10- зажимы доски

11- Конденсаторы

Принципиальная электрическая схема сварочного генератора с независимым возбуждением и размагничивающей последовательной обмоткой.

На рис.3 Дана схема генератора ГСО-500 с независимым возбуждением и размагничивающей последовательной обмоткой. Намагничивающая обмотка независимого возбуждения питается током от отдельного источника (сети переменного тока через полупроводниковый селеновый выпрямитель), а размагничивающая включена последовательно с обмоткой якоря так, что создаваемый ею магнитный поток Фр направлен навстречу магнитному потоку Фнв обмотки возбуждения. Ток Iнв в обмотке возбуждения, а следовательно, и величину магнитного потока Фнв в ней можно плавно изменять с помощью реостата R. Последовательная размагничивающая обмотка обычно секционирована, что позволяет применять ступенчатое регулирование сварочного тока изменением числа действующих ампер-витков в обмотке. Напряжение холостого хода генератора определяется током в обмотке независимого возбуждения. При увеличении сварочного тока I

св возрастает магнитный поток Фр в размагничивающей обмотке, который, действуя встречно потоку Фнв обмотки независимого возбуждения, уменьшает напряжение в сварочной цепи, создавая падающую внешнюю характеристику генератора (рис. 146).

Изменяют внешние характеристики регулированием тока в обмотке независимого возбуждения и переключением числа витков размагничивающей обмотки. По этой схеме работают сварочные генераторы преобразователей ПСО-120, ПСО-800. Для получения жесткой внешней характеристики последовательные размагничивающие обмотки переключаются так, чтобы они действовали согласованно с обмоткой независимого возбуждения. По такой схеме работают генераторы преобразователей ПСГ-350 и ПСГ-500.

(Рис.3)схема Генератора с независимым возбуждением и размагничивающей последовательной обмоткой.

studfiles.net

Преобразователи сварочные

Сварочное оборудование – Преобразователи сварочные

Сварочный преобразователь представляет собой комбинацию электродвигателя переменного тока и сварочного генератора постоянного тока. Электрическая энергия сети переменного тока преобразуется в механическую энергию электродвигателя, вращает вал генератора и преобразуется в электрическую энергию постоянного сварочного тока. Поэтому КПД преобразователя невелик: из-за наличия вращающихся частей они менее надежны и удобны в эксплуатации по сравнению с выпрямителями. Однако для строительно-монтажных работ использование генераторов имеет преимущество по сравнению с другими источниками благодаря их меньшей чувствительности к колебаниям сетевого напряжения.

Для питания электрической дуги постоянным током выпускаются передвижные и стационарные сварочные преобразователи. На рис. 11 показано устройство одно-постового сварочного преобразователя ПСО-500, выпускаемого серийно нашей промышленностью.


Однопостовой сварочный преобразователь ПСО-500 состоит из двух машин: из приводного электродвигателя 2 и сварочного генератора ГСО-500 постоянного тока, расположенных в общем корпусе 1. Якорь 5 генератора и ротор электродвигателя расположены на общем валу, подшипники которого установлены в крышках корпуса преобразователя. На валу между электродвигателем и генератором находится вентилятор 3, предназначенный для охлаждения агрегата во время его работы. Якорь генератора набран из тонких пластин электротехнической стали толщиной до 1 мм и снабжен продольными пазами, в которых уложены изолированные витки обмотки якоря. Концы обмотки якоря припаяны к соответствующим пластинам коллектора в. На полюсах магнитов насажены катушки 4 с обмотками из изолированной проволоки, которые включаются в электрическую цепь генератора.

Генератор работает по принципу электромагнитной индукции. При вращении якоря 5 его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который при помощи коллектора   6  преобразуется в постоянный; с щеток токосъемника 7, при нагрузке в сварочной цепи, ток течет с коллектора к клеммам 9.

Пускорегулирующая и контрольная аппаратура преобразователя смонтирована на корпусе 1 в общей коробке 12.

Преобразователь включается пакетным выключателем 11. Плавное регулирование величины тока возбуждения и регулирование режима работы сварочного генератора производят реостатом в цепи независимого возбуждения маховичком S. С помощью перемычки, соединяющей дополнительную клемму с одним из положительных выводов от последовательной обмотки, можно устанавливать сварочный ток для работы до 300 и до 500 А. Работа генератора на токах, превышающих верхние пределы (300 и 500А), не рекомендуется, так как возможен перегрев машины и нарушится система коммутации.

Величина сварочного тока определяется амперметром 10, шунт которого включен в цепь якоря генератора, смонтированного внутри корпуса преобразователя.

Обмотки генератора ГСО-500 выполняются из меди или алюминия. Алюминиевые шины армируют медными пластинками. Для защиты от радиопомех, возникающих при работе генератора, применен емкостный фильтр из двух конденсаторов.

Перед пуском преобразователя в работу необходимо проверить заземление корпуса; состояние щеток коллектора; надежность контактов во внутренней и внешней цепи; штурвал реостата повернуть против часовой стрелки до упора; проверить, не касаются ли концы сварочных проводов друг друга; установить перемычку на доске зажимов соответственно требуемой величине сварочного тока (300 или 500 А).

Пуск преобразователя осуществляется включением двигателя в сеть (пакетным выключателем 11). После подсоединения к сети необходимо проверить направление вращения генератора (если смотреть со стороны коллектора, ротор должен вращаться против часовой стрелки) и в случае необходимости поменять местами провода в месте их подключения к питающей сети.

Правила безопасности при эксплуатации сварочных преобразователей

При эксплуатации сварочных преобразователей необходимо помнить:

  • напряжение на клеммах двигателя, равное 380/220 В, является опасным. Поэтому «ни должны быть закрыты. Все подсоединения со стороны высокого напряжения (380/220 В) должен осуществлять только электрик, имеющий право на производство электромонтажных работ;
  • корпус преобразователя должен быть надежно заземлен;
  • напряжение на клеммах генератора, равное при нагрузке 40 В, при холостом ходе генератора ГСО-500 может повышаться до 85 В. При работе в помещениях и на открытом воздухе при наличии повышенной влажности, пыли, высокой окружающей температуры воздуха (выше 30oС), токопроводящего пола или при работе на металлических конструкциях напряжение выше 12 В считается опасным для жизни.

При всех неблагоприятных условиях (сырое помещение, токопроводящий пол и др.) необходимо пользоваться резиновыми ковриками, а также резиновой обувью и перчатками.

Опасность поражения глаз, рук и лица лучами электрической дуги, брызгами расплавленного металла и меры защиты от них те же, что и при работе от сварочных трансформаторов.

Источник: Фоминых В.П. Электросварка

www.autowelding.ru

Сварочный преобразователь: принцип работы

Начать стоит с того, что выбор переменного или постоянного тока для проведения сварочных работ зависит от покрытия самого электрода, а также от марки металла, с которым приходится работать. Другими словами, использовать сварочный преобразователь, чтобы получить постоянный ток, а значит, и более стабильную дугу для работы не всегда возможно.

Что собой представляет преобразователь?

Преобразователь для проведения сварочных работ – это комбинация нескольких устройств. Здесь используется связка электрического двигателя переменного тока и специальный сварочный аппарат с постоянным током. Процесс преобразования энергии выглядит следующим образом. Электрическая энергия, поступающая от сети переменного тока, воздействует на электродвигатель, заставляя вал вращаться, создавая механическую энергию за счет электрической. Это первая часть преобразования. Вторая часть работы сварочного преобразователя заключается в том, что во время вращения вала генератора, вырабатываемая механическая энергия будет создавать постоянный электрический ток.

Однако сразу стоит отметить, что использование таких устройств не слишком популярно, так как коэффициент полезного действия их невелик. К тому же, в двигателе имеются вращающиеся части, что делает его использование не очень удобным.

Принцип действия устройства

Можно отметить, что сварочный преобразователь – это специфическая разновидность обыкновенного сварочного аппарата. Если коротко сказать о конструкции этого оборудования, то оно примерно следующее. Имеется две основных части – это электродвигатель, который чаще всего является асинхронным, а также генератор постоянного тока. Особенностью является то, что оба эти устройства объединены в один корпус. Также важно обратить внимание на то, что в схеме имеется коллектор. Так как работа генератора основана на электромагнитной индукции, то он будет производить переменный ток, который и будет преобразовываться в постоянный при помощи коллектора.

Если говорить о принципе работы сварочного преобразователя, то не стоит путать его с такими приборами, как выпрямитель или инвертор. Конечный результат у всех трех устройств одинаковый, но вот суть их работы сильно отличается. Наибольшее отличие заключается в том, что в преобразователе осуществляется более длинная цепочка преобразования. Так как переменный ток сначала преобразуется в механическую энергию и лишь потом в постоянный ток.

Устройство сварочного преобразователя

Рассмотреть устройство этого прибора можно на примере однопостового преобразователя. Такие модели состоят из обычного приводного асинхронного двигателя и сварочного генератора, объединенных в одном корпусе.

Тут стоит отметить, что такое оборудование предназначается для работы на открытом воздухе. Однако там их необходимо размещать либо в специально отведенных местах – машинных залах, либо под навесами. Это необходимо для защиты электрического оборудования от осадков.

Внутреннее устройство агрегата

Если вдаваться в подробности устройства и конструкции, а также принципов работы сварочного преобразователя, то все это выглядит следующим образом.

Так как во время работы устройства оно нагревается, на валу между генератором и электродвигателем, крепится вентилятор, чтобы охлаждать преобразователь. Электромагнитные части генератора, то есть его полюса и якорь выполняются из тонких листов стали электротехнической марки. На магнитах полюсов располагаются такие элементы, как катушки с обмотками. Якорь же, в свою очередь, имеет продольные пазы, в которые укладывается изолированная обмотка. Концы данной обмотки припаиваются к пластинам коллектора. Также у данного устройства имеется пускорегулирующая аппаратура и амперметр. Оба прибора располагаются в коробке.

Используемые модели

В настоящее время используются сварочные преобразователи с номинальным сварочным током 315 А. Основное предназначение этих агрегатов – это питание постоянным током одного сварочного поста. Также он может использоваться для питания ручной дуговой сварки, наплавки и резки металлов штучными электродами. В преобразователях такого рода используются генераторы типа ГСО-300М и ГСО-300. Их устройство – это четырехполюсная коллекторная машина постоянного тока с самовозбуждением. Отличие этих двух моделей друг от друга заключается лишь в том, что у них разная частота вращения вала генератора. Это, что касается сварочного преобразователя 315. 500 А – это второй номинальный ток, который также используется для работы. Однако здесь уже необходимо подключать в работу более мощный преобразователь, к примеру, модель ПД-502. Существенное отличие такой модели преобразователя от ГСО заключается в том, что у него имеется независимое возбуждение. Дело здесь в том, что для питания ПД-502 используется переменный трехфазный ток, который сначала проходит через индуктивно-емкостный преобразователь напряжения. Одновременно с функцией питания он выполняет и роль стабилизатора для этой модели агрегата.

Однако важно понимать, что основное назначение сварочного преобразователя заключается в преобразовании энергии электрического типа переменного характера, в электрическую энергию постоянного характера.

Виды преобразователей

Существует два основных типа преобразователя – это стационарные и передвижные. Если говорить о стационарных типах, то чаще всего это небольшие сварочные кабины или посты, предназначенные для работы с небольшими объемами изделий. Сварочные преобразователи, установленные здесь, не отличаются высокой мощностью.

Передвижные же, в свою очередь, рассчитаны в основном на работу с большими объемами. ИХ часто используют для того, чтобы сваривать водопроводы, нефтепроводы, металлические конструкции и т. д.

Важно еще кое-что добавить о принципе работы этого устройства. Как говорилось ранее – он преобразовывает переменный ток в постоянный, используя переход к механической энергии. Однако есть некоторые устройства, позволяющие регулировать величину выходного постоянного тока. Процесс регулировки осуществляется при помощи таких устройств, как балластные реостаты. Принцип работы достаточно прост – чем выше выставленное значение сопротивление, тем ниже сила выходного постоянного тока и наоборот.

Правила эксплуатации

Используя сварочный преобразователь, необходимо придерживаться некоторых правил. К примеру, клеммы устройства ни при каких обстоятельствах не должны быть закрыты, так как напряжение на них составляет 380/220 В. Еще одно важное правило – корпус преобразователя всегда должен быть надежно заземлен. Люди, работающие непосредственно с таким оборудованием, должны быть защищены перчатками и масками.

autogear.ru

Принцип работы сварочного преобразователя. Сварочный преобразователь

Сварочный преобразователь представляет собой комбинацию электродвигателя переменного тока и сварочного генераторапостоянного тока. Электрическая энергия сети переменного тока преобразуется в механическую энергию электродвигателя, вращает вал генератора и преобразуется в электрическую энергию постоянного сварочного тока. Поэтому КПД преобразователя невелик: из-за наличия вращающихся частей они менее надежны и удобны в эксплуатации по сравнению с выпрямителями. Однако для строительно-монтажных работ использование генераторов имеет преимущество по сравнению с другими источниками благодаря их меньшей чувствительности к колебаниям сетевого напряжения.

Для питания электрической дуги постоянным током выпускаются передвижные и стационарные сварочные преобразователи. На рис. 11 показано устройство одно-постового сварочного преобразователя ПСО-500, выпускаемого серийно нашей промышленностью.

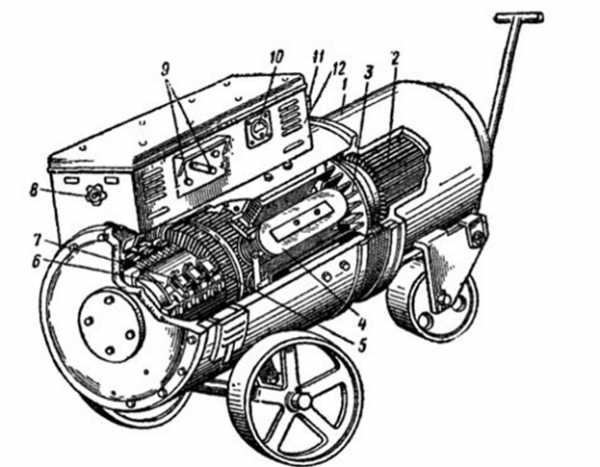

Рис.1 Схема сварочного преобразователя ПСО-500

2-Электродвигатель

3-Вентелятор

4-Катушки полюсов

5-Якорь полюсов

6-Коллектор

7-Токо съемники

8- Маховичок для регулирования тока

9-сварочные клеммы

10-Амперметр

11-Пакетный выключатель

12-Коропка пускарегулирующей и контрольной аппаратуры преобразователя

Однопостовой сварочный преобразователь состоит из двух машин: из приводного электродвигателя 2 и сварочного гене­ратора постоянного тока, расположенных в общем корпусе 1. Якорь 5 генератора и ротор электродвигателя расположены на общем валу, подшипники которого установлены в крышках корпуса преобразователя. На валу между электродвигателем и генератором находится вентилятор 3, предназначенный для охлаждения агрегата во время его работы. Якорь генератора набран из тонких пластин электротехнической стали толщиной до 1 мм и снабжен продольными пазами, в которых уло­жены изолированные витки обмотки якоря. Концы обмотки якоря припаяны к соответствующим пластинам коллектора 6. На полюсах магнитов насажены катушки 4 с обмотками из изолированной проволоки, которые включаются в электри­ческую цепь генератора.

Генератор работает по принципу электромагнитной индук­ции. При вращении якоря 5 его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который при помощи коллектора 6 преобразуется в постоянный; с щеток токосъем­ника 7, при нагрузке в сварочной цепи, ток течет с коллек­тора к зажимам 9.

Пускорегулирующая и контрольная аппаратура преобразо­вателя смонтирована на корпусе 1 в общей коробке 12.

Преобразователь включается пакетным выключателем 11. Плавное регулирование величины тока возбуждения и регу­лирование режима работы сварочного генератора производят реостатом в цепи независимого возбуждения маховичком8. С помощью перемычки, соединяющей дополнительный зажим с одним из положительных выводов от последовательной обмотки, можно устанавливать сварочный ток для работы до 300 и до 500 А. Работа генератора на токах, превышающих верхние пределы (300 и 500 А), не 2эекомендуется, так как возможен перегрев машины и нарушится система комму­тации.

Величина сварочного тока определяется амперметром 10, шунт которого включен в цепь якоря генератора, смонтиро­ванного внутри корпуса преобразователя.

Обмотки генератора выполняют из меди или алюминия. Алюминиевые шины армируют медными пластинками. Для защиты от радиопомех, возникающих при работе генератора, применен емкостный фильтр из двух конденсаторов.

Перед пуском преобразователя в работу необходимо про­верить заземление корпуса; состояние щеток коллектора; на­дежность контактов во внутренней и внешней цепи; штурвал реостата повернуть против часовой стрелки до упора; проверить, не касаются ли концы сварочных проводов друг друга; уста­новить перемычку на доске зажимов соответственно требуемой величине сварочного тока (300 или 500 А).

Пуск преобразозателя осуществляется включением двига­теля в сеть (пакетным выключателем 11). После подсоеди­нения к сети необходимо проверить направление вращения генератора (если смотреть со стороны коллектора, ротор должен вращаться против часовой стрелки) и в случае необходимости поменять местами провода в месте их подключения к пита­ющей сети.

Для пояснения принципа работы сварочного преобразователя рассмотрим упрощенную электрическую схему преобразователя ПСО-500 (рис. 2). Асинхронный электродвигатель 1 с коротко-замкнутым ротором имеет три обмотки статора, включенные по схеме «звезда» (380 в). Пакетный выключатель 2 служит для включения электродвигателя в сеть трехфазного переменного тока напряжением 380 в. Четырех полюсный сварочный генератор 8 имеет обмотку 5 независимого возбуждения и последовательную размагничивающую обмотку 7, обеспечивающую падающую внешнюю характеристику генератора. Обмотки 5 и 7 расположены на разных полюсах. Независимая обмотка возбуждения 5 питается постоянным ток

levevg.ru

устройство, принцип работы, агрегат ПСО 500

Во многих случаях для выполнения сварочных работ применяют установки, основным узлов которых является понижающий трансформатор, но существуют и другие виды сварочного оборудования. О том, что такое сварочный преобразователь, знают в основном только профессионалы, но существует множество процессов, в которых их применение является единственно возможным вариантом.

Конструктивное устройство

Сварочный преобразователь это электрическая машина, состоящая из приводного электродвигателя и генератора, который обеспечивает выработку тока, необходимого для выполнения работ. В связи с тем, что устройство сварочного генератора включает в себя вращающиеся детали, его КПД и надежность несколько ниже, чем у традиционных выпрямителей и трансформаторов.

Но преимущество преобразователя заключается в том, что он вырабатывает сварочный ток, который практически не зависит от перепадов питающего напряжения. Поэтому его применение целесообразно для выполнения сварочных работ, к которым предъявляются высокие требования по качеству.

Все рабочие узлы сварочного преобразователя, в том числе и пускорегулирующая аппаратура, монтируются в одном едином корпусе. При этом существуют передвижные сварочные преобразователи и агрегаты, а так же стационарные посты. Первые, в основном применяют при выполнении монтажно-строительных работ, вторые, в заводских условиях.

Установки данного типа могут вырабатывать значительный сварочный ток (до 500 А и более), но стоит помнить о том, что эксплуатация в режимах, превышающих нормативный показатель по этому параметру, не допускается. Работа в критичных режимах может привести к выходу установки из строя.

Преобразователь ПСО 500

Принцип работы сварочного преобразователя позволяет вырабатывать постоянный и переменный сварочный ток. Очень часто на производстве можно увидеть преобразователь ПСО 500, который отличается высокой надежностью и производительностью.

К его особенностям можно отнести следующие моменты:

  • Основная часть установки сварочный генератор ГСО 500, вырабатывающий постоянный ток.
  • Ротор двигателя и якорь генератора расположены на одном валу, при этом между ними расположена крыльчатка вентилятора, которая обеспечивает эффективное охлаждение установки.
  • Преобразователь может работать в двух режимах — до 300 А и 500 А.
  • Плавная регулировка сварочного тока осуществляется при помощи реостата, включенного в цепь обмотки возбуждения.
  • Пакетник, которым осуществляется включение установки в работу, и регулирующий реостат расположены в одном блоке, который крепится на корпусе агрегата.

Сварочный преобразователь ПСО 500 установлен на колесную базу, которая обеспечивает ему хорошую мобильность. Благодаря этому агрегат может эксплуатироваться в условиях строительной или монтажной площадки.

При эксплуатации сварочных преобразователей необходимо соблюдать правила безопасной эксплуатации электрооборудования:

  • Корпус агрегата должен быть в обязательном порядке заземлен, все работы по подключению установки к питающей сети должны выполняться квалифицированным электриком.
  • Учитывая то, что преобразователь должен подключаться к сети 220/380В, клеммная коробка двигателя должна быть надежно изолирована и закрыта.

Несмотря на то, что сварочный преобразователь потребляет больше энергии для выполнения работ (в связи с наличием механических  связей и невысоким КПД), он обеспечивает стабильный сварочный ток, независящий от перепадов питающего напряжения, что позволяет повысить качество сварного шва.

steelguide.ru
