Импульсное зажигающее устройство для ламп

Применение таких устройств необходимо для запуска или зажигания металлогалогенных газовых ламп, а также газоразрядных ламп высокого давления с натрием в основе. Принцип действия заключается обычно в том, что ИЗУ подает на кратковременный промежуток напряжение с достаточно высокой частотой от 2 до 5 кВ.

Общее описание функционирования

Импульсное зажигающее устройство посылает импульсы для образования в лампах дуги. Это происходит за счет высокого, вплоть до нескольких киловольт, напряжения. Подача данных импульсов происходит до того момента, пока лампа не будет успешно зажжена. Далее совершенно никакого влияния на работу со стороны ИЗУ не происходит. Следует отметить технологию контроля за зажиганием лампы. Он осуществляется по измерениям силы тока, который протекает через устройство. Другим вариантом контроля может быть определение электрического напряжение лампы в текущий момент времени.

Импульсное зажигающее устройство (ИЗУ) может быть как параллельного типа, так и последовательного. В соответствии с этим в нем будет присутствовать либо два, либо три контакта. В первом случае при запуске высокое напряжение идет не только на саму целевую лампу, но и на дроссель. Это является существенным недостатком такой конструкции и способно привести к пробою. Кроме того, среди прочих есть и полупараллельные БЗУ. В них высокое напряжение генерируется благодаря индуктивности дросселя.

Основные важные характеристики

Качество работы в целом зависит от ряда параметров. Импульсное зажигающее устройство для ламп имеет основные характеристики, которые сводятся к следующему:

  1. Наличие возможности автоматического отключения. Может понадобиться в тех ситуациях, когда лампы или вышли из строя, или вовсе отсутствуют.
  2. Максимальные импульсные частоты для выходного напряжения.
  3. Наибольший ток, который допускается при запуске газоразрядных ламп с высоким давлением.
  4. Период, в течение которого длится каждый импульс.
  5. Напряжение в момент запуска.
  6. Максимальная длина кабелей от импульсного зажигающего устройства.
  7. Фаза, при которой происходит формирование импульсов.
  8. Максимально возможное число циклов включения-выключения, то есть рабочий ресурс.

Дополнительные пояснения к характеристикам

Первое замечание касается наибольшего тока, который выдается при старте газоразрядных ламп. При этом действии он всегда должен превышать рабочий. Лучше всего смотреть на те импульсные, зажигающие устройства, в которых наибольший допустимый ток выше в 2,5 или 3 раза.

Кроме того, стоит пояснить важность величины напряжения в момент запуска ИЗУ. Рекомендуется, чтобы оно было меньше, чем сетевое. В качестве примера можно привести 198 вольт для тех сетей, где напряжение составляет 220 вольт или же 342 вольта для сетей с напряжением в 380 вольт. Тем не менее, существует еще одно значимое ограничение. Величина напряжения не должна превышать таковую во время непосредственного горения лампы, то есть 170 и 320 вольт для разных сетей соответственно.

Общее описание ИЗУ-1М 100/400

Служит такое устройство для определенных целей. В частности, им зажигаются лампы ДНаТ и ДРИ высокого качества. Мощность для первых при этом варьируется от 100 до 400 Вт. Для металлогалогенных ламп ДРИ данный параметр находится в диапазоне от 35 до 400 Вт. Последние запускаются с индуктивным балластом или дросселем и подключаются в сеть переменного тока с напряжением в 220 вольт при частоте 50 Гц. Гарантия на данное устройство составляет 1,5 года, то есть правильное функционирование производителем рассчитано приблизительно на такой период.

Что касается преимуществ такой модели, то их несколько. В первую очередь, у импульсного зажигающего устройства ИЗУ-1М можно отметить наличие двух полупериодичных поджигов, которые формируют быстрый и надежный запуск. Условия при этом допускают старт и холодных, и горячих ламп. Также стоит отметить стабильность рабочих параметров, что обуславливается фиксированной длительностью при колебаниях напряжения питающей сети и амплитудой от 170 до 242 вольт. Сами же комплектующие изготавливаются ведущими мировыми производителями, являющимися гарантами качества.

Критерии при выборе ИЗУ для ламп ДНаТ

Многие покупают неподходящие изделия с плохими техническими характеристиками в силу того, что предварительно не успели ознакомиться с некоторыми советами. В число таких промахов можно включить, к примеру, одну довольно распространенную ошибку — приобретение натриевых ламп низкого или высокого давления для совершенно неподходящих условий эксплуатации. Соответственно, после к ним докупается неправильное импульсное зажигающее устройство для ДНаТ. К слову, данная аббревиатура расшифровывается как дуговые газоразрядные лампы.

Специалисты советуют на сегодняшний день отказаться от ИЗУ с двумя контактами. Дело в том самом пресловутом пробитии при подключении газоразрядной лампы. Это обычно происходит в том случае, когда изоляция ПРА попросту не рассчитана на подачу подобного напряжения. Именно по этой причине лучше отказаться от параллельного подключения в пользу последовательного.

Описание ламп ДНаТ

Ранее такие устройства повсеместно применялись для освещения автодорог, однако в последнее время им на смену пришли светодиодные светильники. Тем не менее, у дуговых газоразрядных ламп остается ряд преимуществ. Что, в свою очередь, делает импульсные зажигающие устройства для ламп ДНаТ и поныне более чем актуальными. В качестве примера можно привести такие плюсы, как более низкая стоимость оборудования, сходная при прочих равных энергоэффективность и гораздо большая предсказуемость в плане эксплуатации.

Стоит отметить, что для подключения ламп ДНаТ существует множество доступных способов. Однако любой из них включает в себя наличие двух обязательных компонентов — компенсирующего конденсатора и ИЗУ. Саму схему подключения можно посмотреть на блоках импульсного устройства. Любому специалисту не составит труда разобраться с таким вариантом подключения, так как он достаточно прост.

Отключение ИЗУ от ламп

Не секрет, что длительное воздействие высокой частоты негативно отражается на характеристиках как самих устройств, так и кабелей. Больше всего от этого страдают лампы и ламповые патроны. Современные импульсные зажигающие устройства имеют системы автоматического отключения. Обусловлено это в первую очередь тем, что при горении лампы напряжение значительно ниже, чем таковое на сетевом подключении. Ранее данная проблема никак не решалась, однако в последние годы производители коллективно перешли на системы с автоотключением ИЗУ. Достигается это благодаря применению особых цифровых интегральных схем, расположенных в корпусе устройства.

fb.ru

Зажигающие устройства, изу.

ОСК Лампы.РФ является крупнейшим оптовым поставщиком качественного электрооборудования, в перечень которого входит импульсное зажигающее устройство. ИЗУ, как и другие виды техники, представлены в широком ассортименте и имеют долгосрочную гарантию качества.

Технические характеристики ИЗУ

Фото

Артикул

Наименование

Мощность, Вт

Упаковка

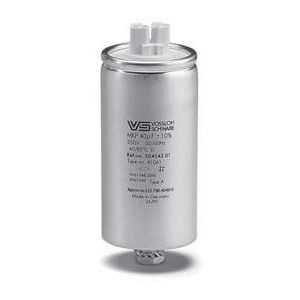

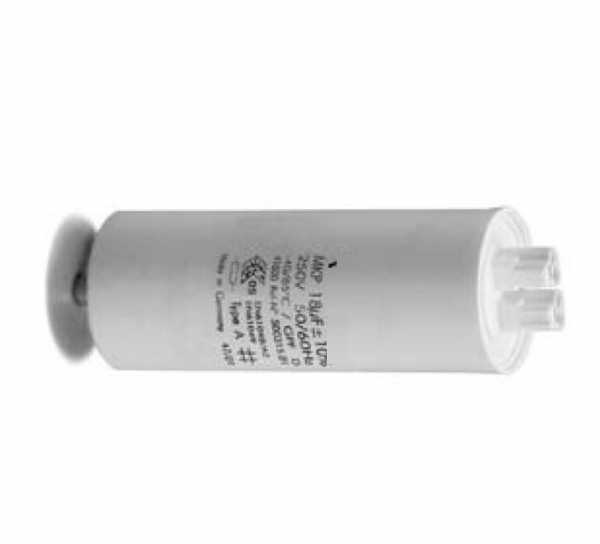

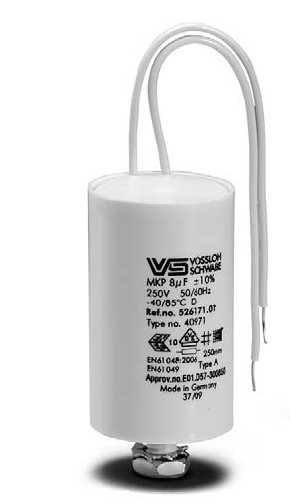

SCHWABE HELLAS 16 мкФ 250V (HQI100) Конденсатор

WTB 60 мкФ ±5% 420V d55 l128 M12x12 (Алюм. корпус/Wago/-40С...+100C) Конденсатор

WTB 45 мкФ ±5% 250V d50 l95 M8x10 (Пласт. корпус/Проводники 250мм/-25С...+85С) Конденсатор

SCHWABE HELLAS 40 мкФ 250V (HQL700,SOX180) Конденсатор

SCHWABE HELLAS 6 мкФ 250V (HQI35,SOX26) Конденсатор

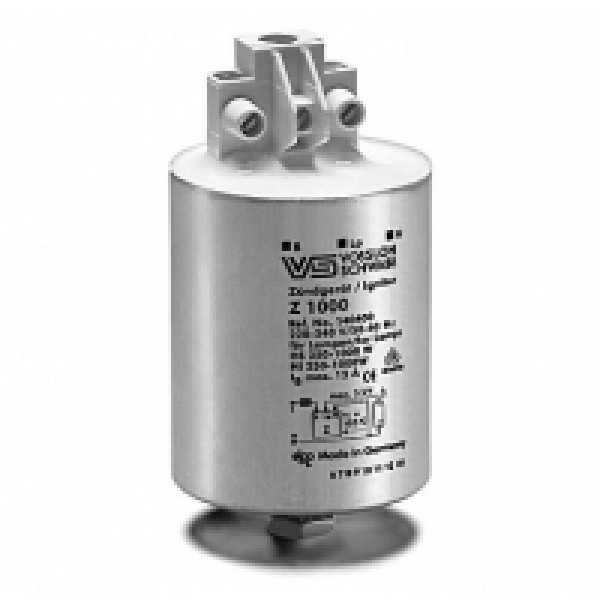

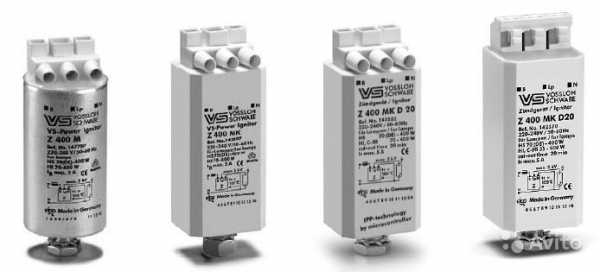

Z 1000 M 220-240V 600-1000W 12А 4-5kV 1 метр SCHWABE HELLAS - ИЗУ

SCHWABE HELLAS 50 мкФ 250V Конденсатор

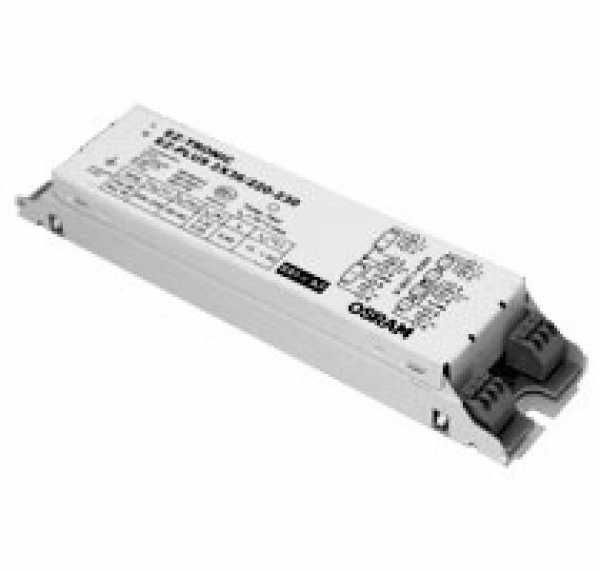

DSBE 2X36/220-240 300x30x30 SCHWABE - ЭПРА

WTB 40 мкФ ±5% 250V d45 l90 M8x10(Алюм. корпус/Wago/-40С...+85С) Конденсатор

ИЗУ: принцип работы и типы устройств

ИЗУ предназначены для создания дугового разряда в лампах высокого давления. Принцип работы устройства крайне прост, но без его применения не обходится ни один проект внешнего, внутреннего или декоративного освещения.

При запуске ИЗУ создается импульс высокого напряжения, вследствие чего в лампе зажигается дуга. Затем подача высоковольтных импульсов прекращается, и в дальнейшем ИЗУ не оказывает никакого влияния на оборудование. При работе осветительных приборов контроль осуществляется в зависимости от напряжения или величины тока в них.

Все подобные изделия подразделяются на устройства, имеющие два или три контакта. Также они классифицируются по типам: последовательный и параллельный. Основным недостатком ИЗУ является то, что при зажигании высокое напряжение, создаваемое устройством, кроме лампы, передается еще и на дроссель, что чревато его пробоем. Но у Вас не возникнет такой проблемы, если при создании системы освещения Вы используете качественное оборудование.

ИЗУ предназначено для зажигания в газоразрядных лампах мощностью от 100 до 600 Вт и может выпускаться как с таймером, так и без него. Устройство с таймером имеет ряд преимуществ. Прежде всего, ИЗУ с таймером исключает пробой магнитной обмотки балласта, повторное включение отработавших свой ресурс ламп. Приобретая надежное электрооборудование, Вы сможете оптимизировать расходы на электроэнергию.

На какие характеристики важно обратить внимание при покупке ИЗУ и почему?

  1. На наибольший допустимый ток (НДТ). При запуске газоразрядных ламп ток превышает обычный рабочий показатель сети, поэтому будет хорошо, если НДТ превысит рабочий ток в 2,5–3 раза.
  2. Максимальный показатель частоты импульсов напряжения (от 2 до 3,5 кВт на выходе).
  3. Напряжение. При включении ИЗУ этот показатель должен быть меньше, чем минимальное напряжение в сети: 198 вольт для сетей 220–240 В и 342 вольта - для сетей 380 В.
  4. Функцию автоматического отключения ИЗУ при поломке или отсутствии ламп. В противном случае высок риск выхода из строя лампы, патронов и кабелей, поскольку, несмотря на нерабочее состояние, устройство будет посылать «холостые» пусковые импульсы зажигания снова и снова.
  5. Максимальную длину кабелей (МДК) - она не должна быть больше 2–3 м. В документации к некоторым маркам устройств встречается термин «максимальная емкость нагрузки на кабели». Рассчитать МДК вы сможете по формуле: максимальная емкость нагрузки (в пикофарадах) / 100. Некоторые компании выпускают ИЗУ, которые формируют мощные импульсы высокой продолжительности, что повышает показатель максимальной длины кабеля до 10 и даже 20 м. Однако такие модификации создают значительные радиопомехи.

ОСК Лампы.РФ предлагает полный спектр продукции для создания функционального декоративного освещения на различных объектах. Вы можете оптом приобрести качественные электрические приборы знаменитых иностранных брендов.

Преимущества сотрудничества с нами:

  1. широкий ассортимент товаров от известных производителей;
  2. технические характеристики продукции, в том числе ИЗУ, соответствуют самым строгим требованиям. Все реализуемые изделия надежны, безопасны для здоровья, имеют высокий ресурс работы, легко утилизируются, не нанося никакого вреда экологии;
  3. постоянное наличие на складе;
  4. профессиональная

levevg.ru

Для запуска каких ламп используется изу. Как подключить натриевую лампу.

(322 votes, average: 4,83 out of 5)

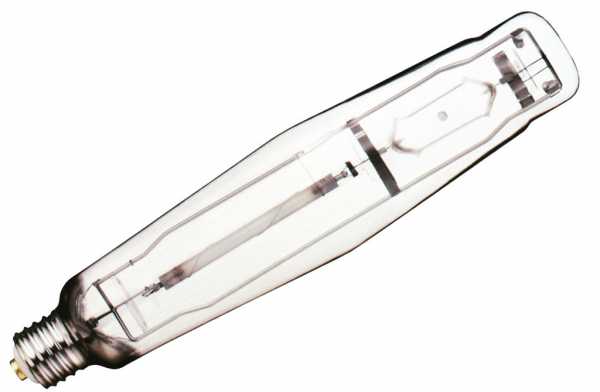

Лампы ДНаТ: источник света, который слишком рано списали на пенсию.

Как мы и обещали, наконец созрела статья про лампы ДНаТ (Дуговая Натриевая Трубчатая высокого давления). Все, кто работал или работает в области светотехники, слышали об этом монстре. Но если кто не слышал, объясним на пальцах: лампы ДНаТ - это как автомат Калашникова для освещения улиц и досветки растений - проверенный временем и надежный, но не лишенный недостатков источник света.

Собственно, эта статья про лампы ДНаТ скорее для начинающих; материал, изложенный грамотно, но доступным языком: без принципиальных схем подключения и полной разблюдовки основ поддержания столба разряда в горелке лампы ДНаТ. Но и специалистам, мы уверены, набросок понравится.


Почти 100% автодорог мира (никто, конечно, не подсчитывал) до недавнего времени освещали лампы ДНаТ, пока их не начали выпиливать с опор в пользу светодиодных светильников. Однако, даже сейчас, бывалые проектировщики предпочитают от греха подальше впихнуть в проект натриевый светильник, ибо светодиодка 1. реально дороже, 2. не на столько уж энергоэффективней и 3. до сих пор непредсказуема, т.к. количество просто зашкаливает. Но об этом позже.


Лампы ДНаТ бывают разных мощностей - от 50 до 1000 Вт (редко, но встречаются мощностью 2000 и 4000 Вт), что как бы намекает на их «промышленное» применение, нежели «бытовое». В основном лампы ДНаТ используют в светильниках для освещения улиц и дорог, реже - на производствах в купе с источниками света белого света (например со светильниками на МГЛ для достижения более теплого света и большей энергоэффективности). В самых извращенных случаях их ставят на производство в чистом виде. И то - до первой травмы или звонка «куда следует».


Но самое незаменимое применение - освещение теплиц, или досветка растений (что, собственно, одно и то же, но второе - по-научному).

Терминология

Вот за что мы не любим Википедию, так за то, что там пишут либо поверхностно, и не понятно, либо занудно и со всеми подробностями - что для для непосвященных тоже не понятно. Самое обидное, что суть названия лампы ДНаТ в ней дают лишь в качестве расшифровки аббревиатуры, однако тут все намного интереснее.

Лампы ДНаТ во всем мире (кроме России) называют так, как они и должны называться - HPS Lamp (High-Pressure Sodium Lamp), то есть натриевые лампы высокого давления (НЛВД). Они у нас тоже так называются, но этот термин никто не использует. В Советском Союзе, когда только появились НЛВД, их стали производить различные заводы. Модификации и мощности были разные и их нужно было как-то отличать.


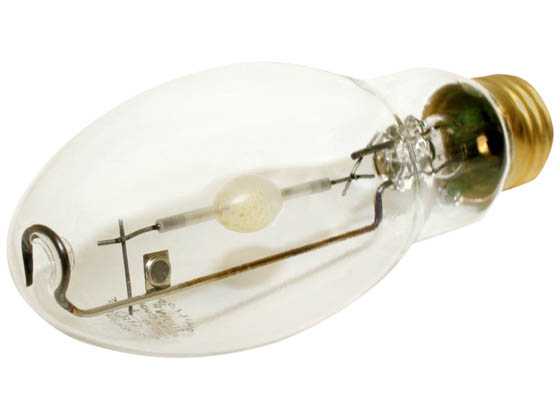

Различий действительно было много: форма (эллипсоидные/трубчатые) и прозрачность (матовые/прозрачные) колбы, мощность лампы (75/150/250/400/600/1000), наличие или отсутствие зеркального напыления в одной из полусфер. Так что и названий у НЛВД советского производства было много. Самыми распространенными стали лампы ДНаТ с различными приставками в виде мощности (150, 250 и т.д.).


Это было что-то вроде брендирования. Например сейчас в России существуют лампы ДНаТ-250 (с припиской, «такого-то производства»), а в Германии (да и во всем мире благодаря экспорту, маркетингу и качеству) существует лампа, например, VIALOX NAV-T 250 W SUPER 4Y производства Osram.


Так что по большому счету, лампы ДНаТ- это всего лишь разновидности модели лампы, а не тип источника света . А вот тип источника света - НЛВД, к которому относятся и лампы ДНаТ, и ДНаЗ (с зеркальным напылением) и даже ДНаС (со светорассеивающей колбой, чтоб меньше слепила). И, кроме специалистов, это мало кто знает. Вот так-то.


Кстати, если кому интересно, можно заглянуть в музей ламп (сайт на английском, но с кучей картинок) - здесь собрано бесчисленное количество различных ламп, в т.ч. и натриевых , за всю историю эпохи электрического освещения. Очень познавательно.

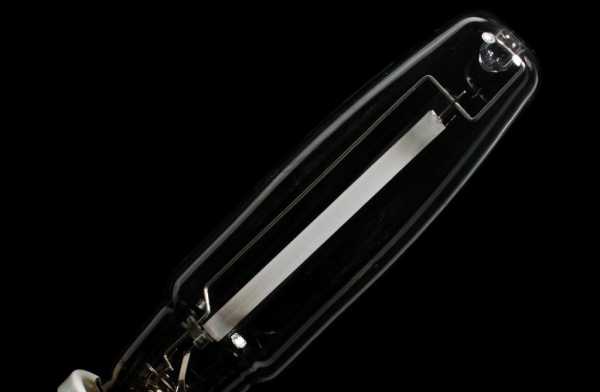

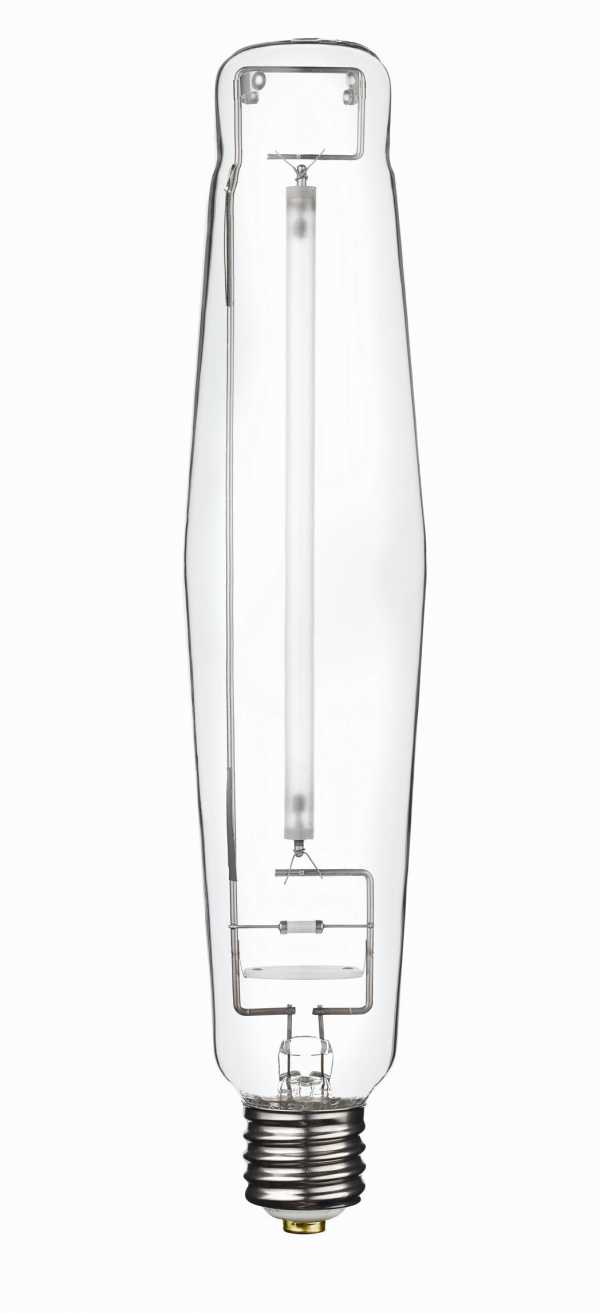

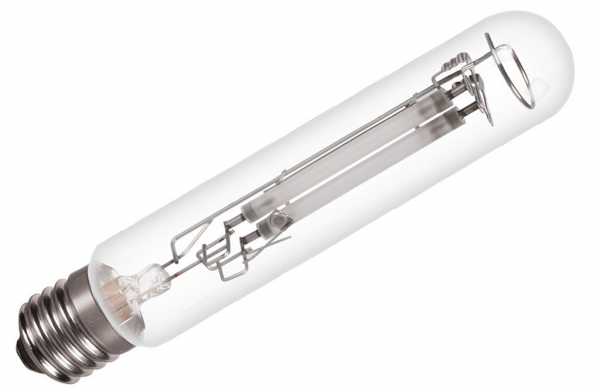

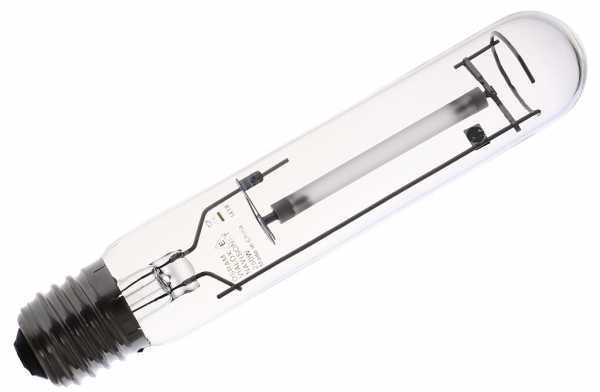

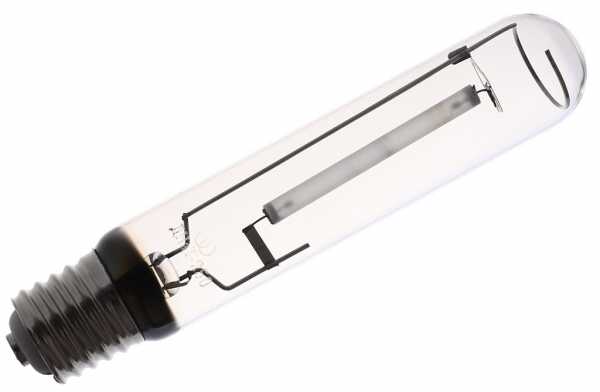

Устройство лампы ДНаТ

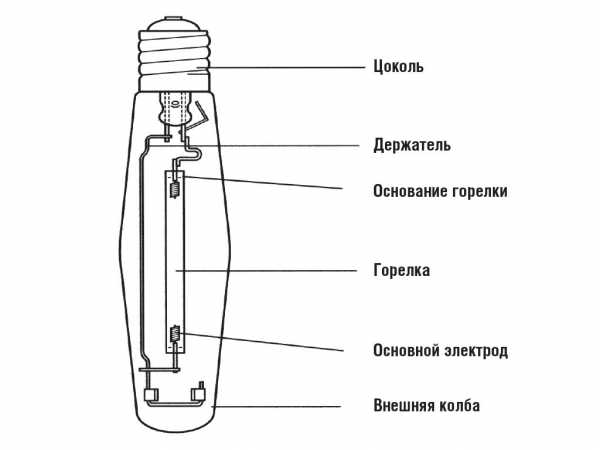

В принципе, лампы ДНаТ устроены не сложнее, чем любая газоразрядная лампа. Снаружи колба из термостройкого стекла и цоколь, внутри держатель горелки и сама горелка. Все.


Вот, собственно, и все устройство.

Подключение лампы ДНаТ

Подключение также примитивно до безобразия, как и устройство лампы. Так что мы не будем на этом долго останавливаться и лишь приведем одну из наиболее типовых схем подключения лампы ДНаТ.


Хотя тут стоит оговориться, что в действительности вариантов подключения лампы ДНаТ огромное множество. Обязательным компонентом подключения является также компенсирующий конденсатор. Как правило, схемы подключения указаны на блоках ИЗУ. Но на картинке выше приведен самый простой схематический вариант подключения.

Плюсы лампы ДНаТ

1. Энергоэффективность лампы ДНаТ

Этот источник света до сих пор считается одними из самых дешевых и энергоэффективных (2016 год). Да

levevg.ru

Импульсное зажигающее устройство - Большая Энциклопедия Нефти и Газа, статья, страница 1

Импульсное зажигающее устройство

Cтраница 1

Импульсные зажигающие устройства, предназначенные для зажигания ламп ДРЛ при температурах до - 45 С, выполняются по схеме параллельного поджига. Импульсные зажигающие устройства имеют следующие параметры: число импульсов за период - не менее одного, полярность импульсов совпадает с полярностью напряжения сети, некоторые исполнения ИЗУ могут выпускаться с отключающими устройствами, обеспечивающими генерацию импульсов в режиме: циклическом с периодом 10 - 20 мин и одноразовом в течение не менее 20 мин. После зажигания лампы генерация импульсов прекращается. Число включений ИЗУ - не менее 15000, но при условии не более 400 ч аварийного режима, под которым понимается циклический режим, когда период генерации импульсов длится не более 50 мин. Повторное генерирование импульсов возможно после отключения напряжения сети и последующего его включения. Длина высоковольтного провода от ИЗУ независимого исполнения до светильника не должна превышать 2 м во избежание затухания импульса.  [1]

Импульсное зажигающее устройство ( ИЗУ) является генератором последовательного поджига с емкостным накопителем и полупроводниковым ключом.  [3]

В импульсных зажигающих устройствах второй группы исключен принципиальный недостаток устройств параллельного поджига - необходимость усиленной изоляции, параметры создаваемых ими импульсов не зависят от индуктивного сопротивления и конструкции дросселя, а уровень радиопомех значительно ниже, чем у устройств первой группы. В то же время устройства второй группы имеют большие потери мощности, габаритные размеры и массу, а также требуют согласования параметров выходного импульсного трансформатора зажигающего устройства и тока лампы.  [5]

Для надежного зажигания ламп в схему включают универсальное импульсное зажигающее устройство ( УИЗУ), называемое зажигающим устройством параллельного под-жига. Это устройство ( рис. 18.3) при включении подает на лампу высоковольтные импульсы.  [7]

Лампа ДНаТ подобно лампе ДРИ зажигается от импульсного зажигающего устройства и входит в рабочий режим примерно через 5 мин.  [8]

В целях обеспечения надежного зажигания ламп пускорегулирую-щего устройства ( ПРА) с импульсным зажигающим устройством ( ИЗУ) их следует устанавливать на расстоянии не более 2 м от вводной кассеты, которую при установке у наружных стен зданий или сооружений монтируют вне границы взрывоопасной зоны под навесом ( козырьком) от атмосферных воздействий.  [9]

В целях обеспечения надежного зажигания ламп пускорегулиру-ющего устройства ( ПРА) с импульсным зажигающим устройством ( ИЗУ) их следует устанавливать на расстоянии не более 2 м от вводной кассеты, которую при установке у наружных стен зданий или сооружений располагают вне границы взрывоопасной зоны под навесом ( козырьком) от атмосферных воздействий.  [10]

Лампы ДРИ, выпускаемые отечественной промышленностью, имеют двухэлектродные горелки, для зажигания которых применяются импульсные зажигающие устройства, вырабатывающие высоковольтные импульсы с амплитудой 3 - 5 кВ, которые обеспечивают пробой межэлектродного промежутка и ионизацию аргона в горелке, достаточную для зажигания разряда при напряжении сети.  [12]

С 1980 г. для вновь разрабатываемых аппаратов ( исключая ПРА для ГЛ тлеющего разряда, стартеры, полупроводниковые и импульсные зажигающие устройства) используется новая система обозначений.  [14]

Импульсные зажигающие устройства, предназначенные для зажигания ламп ДРЛ при температурах до - 45 С, выполняются по схеме параллельного поджига. Импульсные зажигающие устройства имеют следующие параметры: число импульсов за период - не менее одного, полярность импульсов совпадает с полярностью напряжения сети, некоторые исполнения ИЗУ могут выпускаться с отключающими устройствами, обеспечивающими генерацию импульсов в режиме: циклическом с периодом 10 - 20 мин и одноразовом в течение не менее 20 мин. После зажигания лампы генерация импульсов прекращается. Число включений ИЗУ - не менее 15000, но при условии не более 400 ч аварийного режима, под которым понимается циклический режим, когда период генерации импульсов длится не более 50 мин. Повторное генерирование импульсов возможно после отключения напряжения сети и последующего его включения. Длина высоковольтного провода от ИЗУ независимого исполнения до светильника не должна превышать 2 м во избежание затухания импульса.  [15]

Страницы:      1    2

www.ngpedia.ru

Импульсное зажигающее устройство Helvar (ИЗУ)

Электронные импульсные зажигающие устройства Helvar


Электронные импульсные зажигатели (ИЗУ) Хелвар работают по алгоритму “superimposed”, что означает, что высокое напряжение не подаётся на балласт, а достаётся только лампе.
В ассортименте компании Хелвар имеются модели для ламп мощностями от 35 до 1000 Вт в двух вариантах: с защитным таймером и без него. Также имеются интеллектуальные цифровые модели таймера с постоянным слежением за состоянием лампы мощностью от 100 до 600 Вт

Импульсное зажигающее устройство (ИЗУ) без таймера


220-240 В, 50-60 Гц

  • 100% электронные
  • Тип “Super-imposed”
  • Миниатюрные
  • Крепёжный болт
  • Малый самонагрев
  • Хорошая термоустойчивость
  • Минимальные потери
  • Проверены ENEC

Импульсное зажигающее устройство (ИЗУ) с таймером


220-240 В, 50-60 Гц

  • 100% электронные
  • Тип “Super-imposed”
  • Миниатюрные
  • Крепёжный болт
  • Малый самонагрев
  • Хорошая термоустойчивость
  • Минимальные потери
  • Проверены ENEC



Технические данные ИЗУ без таймера

  L-70 L-150 HI-400M HI-400S L-600 L-1000S ¹
НатрВысДавл (Вт) 35-70 70(DE)² -150 70(DE)² -400 70(DE)² -400 70(DE)² -600 70(DE)² -1000
МеталлоГалогенн (Вт) - 35-150 35-400 35-400 35-400 35-1000
КерамоМеталлоГалогенн (Вт) - 35-150 35-400 35-400 35-400 35-400
Макс Продолж Ток лампы (A) 1 1.8 4.6 4.6 6.5 12
РабочНапряж (В) 198-264 198-264 198-264 198-264 198-264 198-264
НапрОтключ (В) ≤ 170 ≤ 170 ≤ 170 ≤ 170 ≤ 170 ≤ 170
Напряж Пробоя (кВ) 1.9 ... 2.3 4.0 ... 4.5 4.0 ... 4.5 4.0 ... 4.5 4.0 ... 4.5 4.0 ... 4.5
Ширина Импульса (μсек) 2 (1.5 кВ) 1.4 (2.0 кВ) 1.0 (2.0 кВ) 1.0 (2.0 кВ) 1.2 (2.0 кВ) 1.5 (2.0 кВ)
Фазировка (°el) 60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
Импульсов/цикл/2 2 3 3 3 3 3
Макс ЁмкНагруз (пФ) 200 100 100 100 100 100
Потери (Вт) < 1.0
(25 °C; 1 A)
< 1.0
(25 °C; 1.8 A)
< 3.4
(25 °C; 4.6 A)
< 3.3
(25 °C; 4.6 A)
< 4.0
(25 °C; 6.5 A)
< 6.0
(25 °C; 12 A)
Иакс Темпер Корпуса (°C) 105 105 105 105 105 105
Мин Раб Темп (°C) -30 -30 -30 -30 -30 -30
Масса (гр) 130 130 130 160 230 430
Размеры AxBxC (мм) 88x34x28 88x34x28 92x34x28 92x38x32 92x43x36 108x55x43

Подходят к большинству ламп, отвечающим стандартам EN.
На всякий случай, перед применением, сверяйте таблицы параметров ламп и зажигающих устройств
Не подходят для ламп с низким напряжением пробоя (~1кВ)
1) L-1000S не проверена ENEC
2) “DE” значит двухцокольная лампа



Технические данные ИЗУ с таймером

  LSI-70T1 LSI-150T20 LHI-400ST10 LSI-400ST20 LSI-600T20 LSI-1000T10¹
НатрВысДавл (Вт) 35-70 70(DE)² -150 70(DE)² -400 70(DE)² -400 70(DE)² -600 70(DE)² -1000
МеталлоГалогенн(Вт) - 35-150 35-400 35-400 35-400 35-1000
КерамМетГалогенн (Вт) - 35-150 35-400 35-400 35-400 35-400
Макс Продолж Ток лампы (A) 1 1.8 4.6 4.6 6.5 12
Время Отключ (min) 2 20 18 DIGITAL ¹ DIGITAL¹ 18
РабочНапряж (В) 198-264 198-264 198-264 198-264 198-264 198-264
НапрОтключ (В) ≤ 170 ≤ 170 ≤ 170 < 170 < 170 ≤ 170
Напряж Пробоя (кВ) 1.9 ... 2.3 4.0 ... 4.5 3.5 ... 4.5 4.0 ... 4.5 4.0 ... 4.5 4.0 ... 4.5
Ширина Импульса (μсек) 2 (1.5 кВ) 1.4 (2.0 кВ) 1.0 (2.0 кВ) 0.9 (2.0 кВ) 1.2 (2.0 кВ) 1.7 (2.0 кВ)
Фазировка (°el) 60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
60-90 /
240-270
Импульсов/цикл/2 2 3 3 3 3 3
Макс ЁмкНагруз (пФ) 200 100 100 100 100 100
Потери (Вт) <1.0
(25 °C; 1A)
<1.0
(25 °C;1.8 A)
<3.0
(25 °C; 4.6 A)
<3.3
(25 °C; 4.6 A)
<4.0
(25 °C; 6.5 A)
<6.0
(25 °C; 12 A)
Макс Темпер Корпуса (°C) 105 105 105 105 105 105
Мин Раб Темп (°C) -30 -30 -30 -30 -30 -30
Масса (гр) 130 130 160 160 230 460
Размеры AxBxC (мм) 88x34x28 88x34x28 92x38x32 92x38x32 92x43x36 108x55x43

Подходят к большинству ламп, отвечающим стандартам EN.
На всякий случай, перед применением, сверяйте таблицы параметров ламп и зажигающих устройств
Не подходят для ламп с низким напряжением пробоя (~1кВ)
1) L-1000S не проверена ENEC
2) “DE” значит двухцокольная лампа

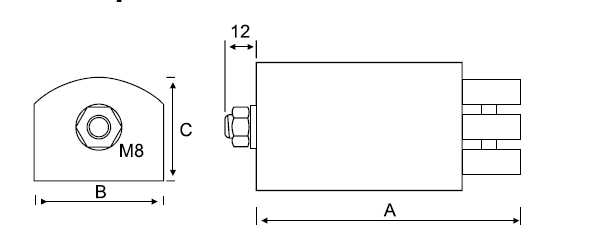

Размеры электронных импульсных зажигателей (ИЗУ)

импульсный зажигатель (ИЗУ)
A х B х C (мм)
L-70 88x34x28
L-150 88x34x28
HI-400M 92x34x28
HI-400S 92x38x32
L-600 92x43x36
L-1000 / L-1000S 108x55x43
LSI-70T1 88x34x28
LSI-150T20 88x34x28
LHI-400ST10 92x38x32
LSI-400ST20 92x38x32
LSI-600T20 92x43x36
LSI-1000T10 108x55x43

Импульсное зажигающее устройство (ИЗУ) предназначено для зажигания газоразрядных ламп  и металлогалогенных ламп при использовании в сети переменного тока с напряжением 220В. Также имеются импульсные зажигающие устройства, которые работают с напряжением 380В, в основном, для мощных ламп (более 1000Вт). Процесс включения ламп основан на том, что при включении ИЗУ подает импульс высокого напряжения, который разжигает дугу. Импульсы подаются постоянно до разжигания дуги, после этого подача импульсов прекращаются.

Импульсное зажигающее устройство представляет собой генератор импульсов высокой частоты. ИЗУ имеется заряженный конденсатор, который заряжается через диод и резистор. При замыкании контакты (тиристор) происходит разряд этого конденсатора через первичную обмотку трансформатора. На вторичную обмотку также подается напряжение. Все элементы схемы ИЗУ подобраны так, чтобы импульсы формировались в определенные фазы напряжения. В течение одного полупериода их может быть от одного до нескольких десятков, а продолжительность – от долей секунды до нескольких микросекунд.

Импульсное зажигающее устройство обеспечивает надежный запуск холодных и горячих ламп. Обычно разделяют виды ИЗУ:

  • Импульсное зажигающее устройство параллельного типа;
  • Импульсное зажигающее устройство последовательного типа.

Параллельный тип ИЗУ – простейшая схема. Данный вид включения ИЗУ имеет следующие недостатки:

  • Нет лампы  - выход из строя ИЗУ;
  • Выход из строя ПРА, т.к. импульсы подаются постоянно и дроссель сгорает;
  • Небольшое расстояние от ИЗУ до ПРА (до 2м)

Последовательный тип ИЗУ.

При данном включении при отсутствии лампы ИЗУ и ПРА не сгорает. Расстояние от ИЗУ до ПРА неограниченно.

Основным недостатком такого типа ИЗУ является то, что к окончанию срока годности лампы наблюдается выпрямительный эффект, что приводит к нестабильной работе ПРА, а т.к. ИЗУ постоянно работает и подает импульсы, то, в конечном счете, выходит из строя вся система ПРА-ИЗУ.

Для исключения таких случаев в новых лампах применяют таймер, который отключает импульсное зажигающее устройство, если лампы нет, перегорела или в работе ПРА  наблюдается выпрямительных эффект.

Компания «Сонэс» в каталоге имеет как ИЗУ с таймером, так и ИЗУ без таймера. Технические характеристики импульсных зажигающих устройств приведены в таблицах.

sones.ru

ИЗУ-Т цена, импульсное зажигающее устройство ИЗУ

ИМПУЛЬСНОЕ ЗАЖИГАЮЩЕЕ УСТРОЙСТВО



Малогабаритный корпус, удобное стандартное крепление позволяет установить ИЗУ-Т в любой корпус светильника.



ИЗУ-Т со встроенным таймером и ИЗУ-Т последовательного типа теперь такого же размера, что и ИЗУ-Т без таймера.



Диаметр 35мм. длина 50мм.



ИЗУ-T с таймером имеет следующие преимущества:



– Сберегает ресурс магнитного балласта за счет того, что отключает последний в том случае, когда лампа выходит из строя.

– Позволяет повторно зажечь лампу при кратковременном отключении электроэнергии.

– Исключает повторное включение ламп, отработавших свой ресурс, что предотвращает мерцание.

– Уменьшает вероятность пробоя обмотки магнитного балласта.

– Дает возможность отсеивать отработавшие свой ресурс лампы.



ИЗУ-Т предназначено для совместной работы с магнитным балластом газоразрядных ламп высокого давления типа ДНаТ, ДРИ.



ИЗУ-Т серийно выпускается как с таймером отключения, так и без таймера.



ИЗУ последовательного типа выпускается без таймера.





Технические характеристики

ИЗУ-Т 220В

ИЗУ-Т 380В

напряжение питания

220+-30В

380+-30В

напряжение срабатывания

170-195В

270-290В

максимальная амплитуда импульсов

6кВ



минимальная амплитуда импульсов

3,5кВ



время работы таймера:
– для ДНаТ 82 с
– для ДРИ 655 с





мощность лампы, не более

1000Вт

2000Вт

Габариты: Ø 35 мм, длина 55 мм. Крепление: болт Ø 6мм.



ИЗУ-Т сертифицированы по ГОСТ Р МЭК 926-98, ГОСТ Р МЭК 927-98.





ИЗУ-Т 700-1000/220-01 УХЛ2
(для ламп ДНаТ и ДРИ от 50 до 1000Вт).

Двухпроводное исполнение, без таймера отключения, универсальное ДНаТ/ДРИ.



ИЗУ-Т 70-700/220-02 УХЛ2
(для ламп ДНаТ и ДРИ от 50 до 700Вт, кроме специальных ламп для тепличных облучателей).

Двухпроводное исполнение, без таймера отключения, универсальное ДНаТ/ДРИ.



ИЗУ-Т 70-700/220-01 УХЛ2
(для ламп ДРИ от 50 до 1000Вт).

Двухпроводное исполнение, с таймером отключения на 655с.



ИЗУ-Т 700-2000/380-01 УХЛ2
(для ламп ДНаТ и ДРИ от 400 до 2000Вт).

Двухпроводное исполнение, без таймера отключения, универсальное ДНаТ/ДРИ.



 ИЗУ-Т являются нашей складской позицией (постоянное наличие на складе).
По вопросам стоимости и заказа звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
Ждем Ваших заказов!





zao-tehnolog.ru

Импульсное зажигающее устройство — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Импульсное зажигающее устройство (ИЗУ) — устройство для запуска газоразрядных ламп. При запуске выдает импульсы высокого (несколько киловольт) напряжения, благодаря которым в лампе зажигается дуга. После зажигания лампы выдача ВВ импульсов прекращается, и ИЗУ не оказывает никакого влияния на работу лампы. Контроль зажигания лампы контролируется по силе тока, протекающего через лампу либо по электрическому напряжению на ней.

ИЗУ бывают параллельного и последовательного типа, с двумя и тремя контактами соответственно. Недостатком двухконтактных ИЗУ является то, что при запуске высокое напряжение идет помимо лампы на дроссель, что может привести к его пробою.

Существуют также полупараллельные зажигающие устройства БЗУ, в которых высокое напряжение для запуска генерируется с помощью самого дросселя благодаря его индуктивности.

  • Ошибка создания миниатюры: Файл не найден

    Импульсное зажигающее устройство украинского производства

  • Streetlight with sodium gas discharge lamp in Tallinn.JPG

    Уличный фонарь, электрическая цепь которого содержит ИЗУ

  • Ignitor VS 70W.JPG

    ИЗУ немецкого производства

  • Ignitor.JPG

    Принципиальная схема ИЗУ

Напишите отзыв о статье "Импульсное зажигающее устройство"

Отрывок, характеризующий Импульсное зажигающее устройство

Храбрость есть побед залог,
Есть у нас Багратионы,
Будут все враги у ног» и т.д.
Только что кончили певчие, как последовали новые и новые тосты, при которых всё больше и больше расчувствовался граф Илья Андреич, и еще больше билось посуды, и еще больше кричалось. Пили за здоровье Беклешова, Нарышкина, Уварова, Долгорукова, Апраксина, Валуева, за здоровье старшин, за здоровье распорядителя, за здоровье всех членов клуба, за здоровье всех гостей клуба и наконец отдельно за здоровье учредителя обеда графа Ильи Андреича. При этом тосте граф вынул платок и, закрыв им лицо, совершенно расплакался.

Пьер сидел против Долохова и Николая Ростова. Он много и жадно ел и много пил, как и всегда. Но те, которые его знали коротко, видели, что в нем произошла в нынешний день какая то большая перемена. Он молчал всё время обеда и, щурясь и морщась, глядел кругом себя или остановив глаза, с видом совершенной рассеянности, потирал пальцем переносицу. Лицо его было уныло и мрачно. Он, казалось, не видел и не слышал ничего, происходящего вокруг него, и думал о чем то одном, тяжелом и неразрешенном.
Этот неразрешенный, мучивший его вопрос, были намеки княжны в Москве на близость Долохова к его жене и в нынешнее утро полученное им анонимное письмо, в котором было сказано с той подлой шутливостью, которая свойственна всем анонимным письмам, что он плохо видит сквозь свои очки, и что связь его жены с Долоховым есть тайна только для одного него. Пьер решительно не поверил ни намекам княжны, ни письму, но ему страшно было теперь смотреть на Долохова, сидевшего перед ним. Всякий раз, как нечаянно взгляд его встречался с прекрасными, наглыми глазами Долохова, Пьер чувствовал, как что то ужасное, безобразное поднималось в его душе, и он скорее отворачивался. Невольно вспоминая всё прошедшее своей жены и ее отношения с Долоховым, Пьер видел ясно, что то, что сказано было в письме, могло быть правда, могло по крайней мере казаться правдой, ежели бы это касалось не его жены. Пьер вспоминал невольно, как Долохов, которому было возвращено всё после кампании, вернулся в Петербург и приехал к нему. Пользуясь своими кутежными отношениями дружбы с Пьером, Долохов прямо приехал к нему в дом, и Пьер поместил его и дал ему взаймы денег. Пьер вспоминал, как Элен улыбаясь выражала свое неудовольствие за то, что Долохов живет в их доме, и как Долохов цинически хвалил ему красоту его жены, и как он с того времени до приезда в Москву ни на минуту не разлучался с ними.

wiki-org.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
