Выбор пускателя, величина, ток, напряжение катушки управления

Серия электромагнитного пускателя

Наибольшее применение в настоящее время находят пускатели серии ПМЛ и ПМ12. Более дорогие, но и более качественные пускатели серии ПМУ и зарубежных фирм производителей «Сименс», «Легранд», «АББ», «Шнайдер Электрик».

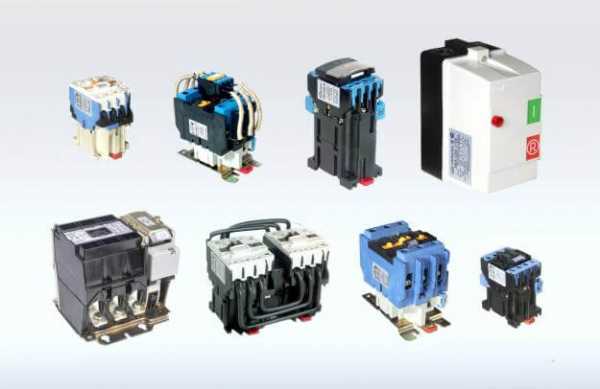

Величина электромагнитного пускателя

При выборе пускателя широко применяется термин «величина пускателя». Термин этот условный и характеризует допустимый ток контактов главной цепи пускателя. При этом подразумевается, что напряжение главной цепи составляет 380В и пускатель работает в режиме АС-3.

Максимальный ток главной цепи составляет:

  • “0” величины – 6,3 А;
  • “1” величины – 10 А;
  • “2” величины – 25 А;
  • “3” величины – 40 А;
  • “4” величины – 63 А;
  • “5” величины – 100 А;
  • “6” величины – 160 А.

Допустимый ток контактов главной цепи отличается от приведенных выше в зависимости:

  • От категории применения – АС-1, АС-3 или АС-4:

    • АС-1 – нагрузка пускателя чисто активная или мало индуктивная;
    • АС-3 – режим прямого пуска двигателя с короткозамкнутым ротором, отключение вращающихся электродвигателей;
    • АС-4 – пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противотоком.

С увеличением номера категории применения допустимый ток контактов главной цепи, при равных параметрах по коммутационной износостойкости, уменьшается;

  • От напряжения на контактах главной цепи. При увеличении напряжения допустимый ток контактов падает.
  • Для некоторых типов пускателей величина пускателя указывается при напряжении главных контактов, отличном от 380В.
Рабочее напряжение катушки

Ряд напряжений U катушки управления:

  • AC(переменное U)~24 В, ~36 В, ~42 В, ~110 В, ~220 В, ~380 В,
  • DC(постоянное U) 24 В
Количество дополнительных контактов
  • нормально открытые (НО), (NO)
  • нормально замкнутые (НЗ), (NC)
  • могут быть в составе пускателя или изготовлены в виде отдельной приставки.

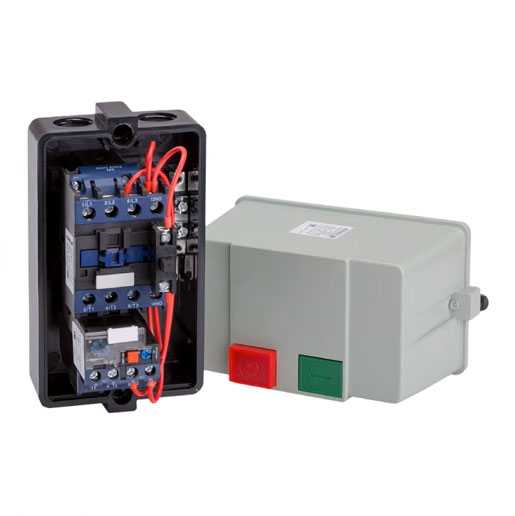

Степень защиты
  • IР00 (открытые): для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищенных от попадания воды, пыли и посторонних предметов.
  • IP40 (в оболочке): для установки внутри не отапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя.
  • IP54 (в оболочке): для внутренних и наружных установок в местах, защищенных от непосредственного воздействия солнечного излучения и атмосферных осадков.
Наличие теплового реле

Если пускатель работает на нагрузку – электродвигатель, то необходимо устанавливать тепловое реле.

Тепловые реле характеризуются номинальным током несрабатывания на средней установке и, как правило, допускают регулировку тока несрабатывания в пределах ±15% от номинального значения.

Наличие реверса

При управлении электродвигателем в реверсивном режиме необходимо использовать реверсивный магнитный пускатель. Который состоит из спареных пускателей с блокировкой(предотвращает включение двух пускателей одновременно).

Блокировки бывают:

  • механическая – механические предохранительные устройтсва, типа коромысло.
  • электрическая – через блок-контакты
Дополнительные элементы управления

(кнопки на корпусе, лампочка)

 Класс износостойкости

(количество срабатываний) Важный параметр в том случае, когда аппарат предназначен для коммутации нагрузки, работающей в режиме частых включений и выключений. При большом значении количества вкл/выкл в час используют бесконтактные пускатели.

Расчет пускателя под электродвигатель

Для обычных 3фазных электродвигателей ток в А примерно равен двойной мощности в квт, например для двигателя 30квт ток -60А

Умножение мощности двигателя на 2, как было сказано выше, уже учитывает и КПД и косинус фи и дает достаточно точный результат для нужд практики.

Пусковой ток в 5…7 раз больше номинального.

elektrika.khabob.ru

Пускатель и контактор. Выбор и характеристики -Это важно знать

Пускатели применяют для подключения мощной нагрузки — электродвигателей, ТЭНов, мощных ламп, и др. Область применения — там, где реле уже не справляются, а полупроводниковые силовые элементы либо малы по току, либо дороги.

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор — это просто большой мощный пускатель. Но насколько мощный — никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ,  который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы — контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Чем отличается контактор от пускателя?

На самом деле контактор — это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (или размыкаются). Контактор не содержит приспособлений для защиты, фиксации, коммутации, индикации, и др. Пускатель — это устройство, содержащее в себе контактор как главный составляющий элемент. Кроме того, пускатель как правило содержит тепловое реле для защиты от перегрузки по току, кнопки ПУСК и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. Иначе говоря, пускатель служит для пуска (включения) различных потребителей электроэнергии.

Подробно о том, как трехфазный электродвигатель подключается к пускателю, различные схемы включения электродвигателя приведены в  статье про подключение асинхронных двигателей.

Пускатель может содержать два контактора. Это бывает в случаях, когда применяется реверсивное управление двигателем, либо при плавном пуске, когда мощный двигатель включают сначала по схеме «звезда», а затем — по «треугольнику».

Хотя, такую схему нельзя назвать «плавной», для плавного пуска существуют специальные устройства.

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

  • нулевая величина — на максимальный ток до 6 А  (через каждый рабочий контакт)
  • первая — на максимальный ток до 9 — 18 А (в зависимости от исполнения контактов)
  • пускатель 2 величины — до 25 — 32 А
  • пускатель 3 величины — до 40 — 50 А
  • пускатель 4 величины — до 65 — 95 А
  • пускатель 5 величины — до 100 — 160 А
  • шестая величина — от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка — например, ТЭНы) максимальный ток для того же пускателя будет в полтора — два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка)

  • 1 — до 2,2 — 7,5 кВт
  • 2 — до 11 — 15 кВт
  • 3 — до 18 — 22 кВт
  • 4 — до 30 — 45 кВт

Сразу надо сказать, что эта мощность — действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или «самопитания», чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки  назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки.

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Катушки контакторов

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) — катушки на 380 В.

stavelectro.com

Как выбрать магнитный пускатель по мощности, току и другим параметрам

Магнитный пускатель представляет собой низковольтный коммутационный аппарат, предназначенный для дистанционного отключения и включения электрической нагрузки в сеть напряжением до 1000 Вольт. Данный аппарат может использоваться как в промышленности, так и в быту, поэтому важно знать о нюансах выбора его характеристик. В этой статье мы расскажем, как выбрать магнитный пускатель по мощности, току и другим параметрам.

Функциональные возможности

Ниже приведены типичные функции, выполняемые магнитными пускателями, далеко не исчерпывающие сферы их применения:

  • Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
  • Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
  • Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.
  • Использование в качестве пусковых органов в цепях промышленной автоматики.

Выбор магнитных пускателей производится при проектировании схем управления и автоматики, либо в процессе их ремонта, когда для замены устаревшего или отсутствующего аппарата необходимо выбрать его аналог.

Критерии выбора

При выборе необходимого электрического аппарата рассматриваются его технические характеристики и конструктивные особенности. Остановимся на главных из них.

Номинальное напряжение коммутируемой цепи. Наиболее часто магнитные пускатели применяются для запуска асинхронных двигателей с короткозамкнутым ротором на промышленное напряжение 220/380 Вольт. Именно на такой выбор рассчитано большинство выпускаемых моделей коммутационных аппаратов. При использовании аппаратов для электродвигателей на 380/660 Вольт, встречающихся значительно реже, необходимо выбрать пускатель соответствующего напряжения.

Номинальный ток основных контактов. Сопоставление тока подключаемой нагрузки с номинальным током коммутационного аппарата – одно из первых действий при выборе последнего. Магнитные пускатели, выпускаемые в РФ по советским ГОСТам, например ПМЛ, условно классифицируются по величинам, соответствующим номинальному току аппарата. Ниже представлена таблица соотношений величин и номинальных токов. По ней можно правильно выбрать магнитный пускатель по току, либо по мощности, произведя пересчет по формуле.

ВеличинаOIIIIIIIVVVI
Iном6,3 А10 А25 А40 А63 А100 А160 А

Продукты зарубежных производителей представлены широким выбором контакторов разнообразных вариантов исполнения на различные номинальные токи.

Коммутационная износостойкость. Эта характеристика отображает количество срабатываний, которое гарантировано производителем. Существует 3 класса износостойкости: А, Б и В. Класс А самый высокий и гарантирует от 1,5 до 4 млн. циклов срабатывания магнитного пускателя. Модели класса Б гарантировано срабатывают от 0,63 до 1,5 млн. циклов. Класс В самый низкий и характеризуется от 0,1 до 0,5 млн. циклов срабатывания.

Механическая износостойкость. Не менее важная характеристика, которая отображает количество циклов включения/отключения аппарата без ремонта либо замены его деталей. При этом включения и отключения должны осуществляться без нагрузки (когда ток в цепи отсутствует). Механическая износостойкость может быть от 3 до 20 млн. циклов срабатывания.

Количество полюсов. Для питания трехфазных электродвигателей используются аппараты, имеющие три полюса. Именно такое исполнение наиболее распространено. Однако, возникает целых ряд ситуаций, когда требуется выбрать аппарат с другим количеством полюсов. Например, когда нагрузкой являются цепи освещения или электронагревательные приборы. В этом случае удобно выбрать коммутационный прибор из линейки контакторов зарубежных производителей, представленных большим разнообразием исполнения.

Номинальное напряжение катушки. Магнитные пускатели, применяемые в схемах управления электрооборудования, удобнее всего использовать с катушками на то же напряжение, что и коммутируемая нагрузка. По этой причине наиболее распространены варианты исполнения с катушками на 220 или 380 Вольт. При построении разного рода автоматических схем, по ряду причин может возникнуть необходимость применения управляющих катушек на другой уровень напряжения. Это обусловлено применением в этих схемах реле, датчиков или других компонентов, рассчитанных на определенное напряжение питания. На этот случай в линейках отечественных и зарубежных производителей имеется выбор вариантов питания катушек любым напряжением из номинального ряда от 9 Вольт и выше (9, 12, 24, 36, 110, 220 или же 380 В).

Количество и характеристики вспомогательных контактов. Кроме основных силовых контактов, коммутирующих главные электрические цепи нагрузки, магнитные пускатели оснащаются вспомогательными контактами, срабатывающими синхронно основным. Предназначены эти контакты для коммутации цепей управления, блокировки, питания сигнальных ламп, катушек реле и других вспомогательных аппаратов. Вспомогательные контакты могут быть двух типов – нормально разомкнутые и нормально замкнутые. Первые разомкнуты при обесточенной катушке управления и замыкаются при срабатывании электромагнитного пускателя, у вторых все происходит наоборот. Потребность в выборе определенного количества дополнительных контактов того или иного типа определяется той схемой, в которой используется аппарат.

Например, для организации простейшего управления механизмом с помощью двухкнопочного поста, достаточно выбрать вариант с одной парой нормально разомкнутых вспомогательных контактов, осуществляющих подхват катушки управления при нажатии кнопки «Пуск». Существуют варианты исполнения магнитных пускателей закрытого типа, оборудованные кнопками пуска и останова на корпусе. При необходимости выполнить сигнализацию состояния механизма, нужно выбрать пускатель, имеющий еще две пары контактов. Нормально замкнутые питают сигнальную лампу «Отключено», нормально разомкнутые – лампу «Включено».

Наличие реверса. Если вам нужно выбрать магнитный пускатель для управления реверсивным двигателем, отдавайте предпочтение реверсивной модели, в корпусе которого находятся два отдельных пускателя, соединенных между собой.

Наличие защиты. В базовом варианте исполнения, магнитный пускатель не оборудован защитой подключаемого электрооборудования. Модуль защиты с тепловым реле, поставляется опционально и его можно выбрать исходя из требуемых характеристик. Более подробно о том, что такое тепловое реле, вы можете узнать из нашей статьи.

Кроме перечисленных выше критериев, необходимо правильно выбрать климатическое исполнение и степень защиты IP изделия. Методика такого подбора такая же, как для любого электрооборудования. К примеру, если пускатель будет размещен в защищенном шкафу, можно выбрать степень защиты IP20. Если же условия размещения аппарата неблагоприятные (высокая запыленность, влажность и т.д.), рекомендуем выбрать магнитный пускатель в корпусе, степень защиты которого составляет IP54 или же IP65.

Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, как выбрать магнитный пускатель по мощности, току и другим параметрам:

Советы экспертов

Это все наиболее важные критерии выбора магнитного пускателя. Если возникли вопросы либо вы не нашли нужной информации, пишите в комментариях под записью, мы в свою очередь постараемся помочь вам найти нужный ответ!

Будет интересно прочитать:

samelectrik.ru

Магнитные пускатели

ООО Энергоприбор предлагает магнитные пускатели серий ПМ12, ПМА, КМИ, ПМЕ,ПМЛ.

По желанию заказчика возможна комплектация пускателей катушками 24, 36, 110, 127, 220, 380 В

Магнитные пускатели предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором:

– для пуска непосредственным подключением к сети и отключения электродвигателя,

– для пуска, остановки и реверса электродвигателя (реверсивные пускатели). Пускатели в исполнении с тепловым реле осуществляют также защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.

Магнитные пускатели открытого исполнения предназначены для установки на панелях, в закрытых шкафах и других местах, защищенных от попадания пыли и посторонних предметов.

Магнитные пускатели защищенного исполнения предназначены для установки внутри помещений, в которых окружающая среда не содержит значительного количества пыли.

Магнитные пускатели пылебрызгонепроницаемого исполнения предназначены как для внутренних, так и для наружных установок в местах, защищенных от солнечных лучей и от дождя.



Электромагнитные пускатели серии ПМА используются для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительно пускатели ПМА могут осуществлять реверсирование, при наличии тепловых реле – защиту двигателей от перегрузок, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток: звезда/треугольник.

Виды пускателей ПМА:

Пускатели 3 величины: ПМА-3110 ПМА-3200 ПМА-3210 ПМА-3300 ПМА-3400ПМА-3100

Пускатели 4 величины: ПМА-4100 ПМА-4110 ПМА-4130 ПМА-4200 ПМА-4210ПМА-4500 ПМА-4510 ПМА-4600 ПМА-4610

Пускатели 5 величины: ПМА-5100 ПМА-5200

Пускатели 6 величины: ПМА-6100 ПМА-6200

 Структура условного обозначения пускателей ПМА:

ПМА – Х1 Х2 Х3 Х4, где

Х1 – величина пускателя в зависимости от номинального тока:

3 – 40А;

4 – 63А.

Х2 – исполнение пускателя по назначению и наличию теплового реле:

1 – без реле, нереверсивный;

2 – с реле, нереверсивный;

3 – без реле, реверсивный;

4 – с реле, реверсивный;

5 – без реле, реверсивный с механической блокировкой;

6 – с реле, реверсивный с механической блокировкой.

Х3 – исполнение пускателя по степени защиты:

0 – IP00;

1 – IP40 без кнопок;

2 – IP54 без кнопок;

3,4 – IP54 с кнопками управления;

5 – IP40 с кнопками управления и сигнальными лампами;

6 – IP54 с кнопками управления и сигнальными лампами.

Х4 – исполнение пускателя по роду тока цепи управления, напряжению главной цепи:

0 – переменный, 380В;

2 – переменный, 660В.







Магнитные пускатели серии ПМЕ применяются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии тепловых реле, пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Виды пускателей ПМЕ:

Пускатели первой величины: ПМЕ-111 ПМЕ-112 ПМЕ-113

Пускатели второй величины: ПМЕ-211 ПМЕ-212 ПМЕ-213 ПМЕ-214 ПМЕ-221ПМЕ-222



Структура условного обозначения пускателей ПМЕ:

ПМЕ Х1 Х2 Х3, где

Х1 – величина номинального тока пускателя:

1 – 10А;

2 – 25А.

Х2 – исполнение пускателя по степени защиты:

1 – IP00;

2 – IP32.

Х3 –  сочетание конструктивных элементов пускателя:

1 – без реле, нереверсивные, без кнопок;

2 – с реле, нереверсивные, без кнопок;

3 – без реле, реверсивные, без кнопок;

4 – с реле, реверсивные, без кнопок.









Магнитные пускатели серии ПМЛ используются для дистанционного пуска непосредственным подключением к сети, отключения и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. При наличии тепловых реле, пускатели выполняют функцию защиты двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.

Виды пускателей ПМЛ:

Пускатели первой величины: ПМЛ-1100 ПМЛ-1110 ПМЛ-1210 ПМЛ-1220ПМЛ-1230 ПМЛ-1501

Пускатели второй величины: ПМЛ-2100 ПМЛ-2110 ПМЛ-2210 ПМЛ-2220ПМЛ-2230



Структура условного обозначения пускателей ПМЛ:

ПМЛ Х1 Х2 Х3 Х4, где:

Х1 – величина пускателя по номинальному току:

1 – 10А;

2 – 25А.

Х2 – тип работы электродвигателя и наличие теплового реле:

1 – нереверсивный без теплового реле;

2 – нереверсивный с тепловым реле;

5 – реверсивный с тепловым реле и механической блокировкой;

6 – реверсивный с тепловым реле с электрической и механической блокировками.

Х3 – степень защиты и наличие элементов управления:

0 – IP00;

1 – IP54 без кнопок;

2 – IP54 с кнопками “Пуск” и “Стоп”;

3 – IP54 с кнопками “Пуск”, “Стоп” и сигнальной лампой.

Х4 – сочетание контактов и род тока вспомогательной цепи:

0 – 1″з”;

1 – 1 “р”.





Магнитные пускатели серии ПМ-12 используются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором переменного напряжения до 660В частоты 50Гц. При наличии тепловых реле, пускатели могут осуществлять защиту управляемых электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз.

Виды магнитных пускателей ПМ-12:

Пускатели 1 величины: ПМ 12-010100 ПМ 12-010110 ПМ 12-010200 ПМ 12-010210 ПМ 12-010220 ПМ 12-010500 ПМ 12-010510 ПМ 12-010520 ПМ 12-010600ПМ 12-010610 ПМ 12-010620

Пускатели 2 величины: ПМ 12-025100 ПМ 12-025110 ПМ 12-025200 ПМ 12-025210, ПМ 12-025220, ПМ 12-025501, ПМ 12-025511, ПМ 12-025521, ПМ 12-025601, ПМ 12-025611, ПМ 12-025621

Пускатели 3 величины: ПМ 12-040110, ПМ 12-040150, ПМ 12-040200, ПМ 12-040210, ПМ 12-040220, ПМ 12-040600, ПМ 12-040610, ПМ 12-040620

Пускатели 4 величины: ПМ 12-063111, ПМ 12-063151, ПМ 12-063201, ПМ 12-063211, ПМ 12-063221, ПМ 12-063511, ПМ 12-063521, ПМ 12-063551, ПМ 12-063601, ПМ 12-063611, ПМ 12-063621

Пускатели 5 величины: ПМ 12-100110, ПМ 12-100150, ПМ 12-100200, ПМ 12-100210, ПМ 12-100500, ПМ 12-100600, ПМ 12-100610, ПМ 12-125150, ПМ 12-125200, ПМ 12-125500, ПМ 12-125600

Пускатели 6 величины: ПМ 12-160150, ПМ 12-160200, ПМ 12-160500, ПМ 12-160640



Структура условного обозначения пускателей серии ПМ-12:



ПМ 12 ХХХ1 Х2 Х3 Х4, где:

ХХХ1 – величина номинального тока пускателя:

010 – 10А;

025 – 25А;

040 – 40А;

063 – 63А;

100 – 100А;

125 – 125А;

160 – 160А.

Х2 – назначение пускателя и наличие теплового реле:

 1 – нереверсивный, без теплового реле;

2 – нереверсивный, с тепловым реле;

5 – реверсивный, без теплового реле;

6 – реверсивный, с тепловым реле.

Х3 – исполнение пускателя по степени защиты и наличию кнопок управления:

0 – IP00;

1 – IP54 без кнопок;

2 – IP54 с кнопками “Пуск” и “Стоп”;

3 – IP54 с кнопками “Пуск”, “Стоп” и сигнальной лампой;

4 – IP40 без кнопок;

5 – IP20;

6 – IP40 с кнопками “Пуск” и “Стоп”;

7 – IP54 с кнопками “Пуск”, “Стоп” и сигнальной лампой.

Х4 – исполнение пускателя по числу и роду контактов вспомогательной цепи:

0 – 1з;

1 – 1р для пускателей 1-3 величины, 2з+2р для пускателей 3-6 величины.



relekont.ru

Магнитные пускатели серии ПМА

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

Структура условного обозначения магнитных пускателей серии ПМА

ПМА X1 X2 X3 X4

X1 – величина пускателя

X2 – тип работы электродвигателя и наличие теплового реле

  • 1 – нереверсивный без ТР
  • 2 – нереверсивный с ТР
  • 3 – реверсивный без ТР
  • 4 – реверсивный с ТР
  • 5 – реверсивный без ТР
  • 6 – реверсивный с ТР

X3 – исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы

  • 0 – IP00
  • 1 – IP40
  • 2 – IP54
  • 3 – IP40 с кнопками управления и сигнальной лампой
  • 4 – IP54 с кнопками управления и сигнальной лампой
  • 5 – IP40 с кнопками управления без сигнальной лампы
  • 6 – IP54 с кнопками управления без сигнальной лампы

X4 – количество контактных групп и род тока

Для 0-ой величины

  • 0 – 1з
  • 1 – 1з+2р
  • 2 – 1з+4р;
  • 3 – 5з;
  • 4 – 4з+2р;
  • 5 – 2з;
  • 6 – 3з;
  • 7 – 2з+1р;
  • 8 – 1з+2р

Для 3,4,5,6 величин

Род тока главной цепи

  • 0 – 380В – постоянный
  • 1 – 660В – постоянный
  • 2 – 660В – переменный

Возможные обозначения магнитных пускателей серии ПМА

Величина пускателей в зависимости от номинального тока:

3 — 40А;
4 — 63А;
5 — 100А;
6 — 160А.

Назначение и наличие теплового реле:

1 — нереверсивный без теплового реле;
2 — нереверсивный с тепловым реле;
3 — реверсивные без теплового реле с электрической блокировкой;
4 — реверсивные с тепловым реле с электрической блокировкой;
5 — реверсивные без теплового реле с электрической и механической блокировками;
6 — реверсивные с тепловым реле с электрической и механической блокировками;
7 — нереверсивные с аппаратом позисторной защиты АЗП;
8 — реверсивные с АЗП и механической блокировкой;
9 — нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
0 — реверсивные с УВТЗ-1М и с механической и электрической блокировками.

Степень защиты и наличие кнопок:

0 — IP00 без кнопок;
1 — IP40 без кнопок;
2 — IP54 без кнопок;
3 — IP40 c кнопками П+С;
4 — IP54 c кнопками П+С;
5 — IP40 с кнопками П+С+сигнальная лампа;
6 — IP54 с кнопками П+С+ сигнальная лампа.

Род тока цепи управления:

0 — переменный;
1 — постоянный.

Основные технические параметры






ПараметрПМА 3000ПМА 4000ПМА 5000ПМА 6000
номинальный ток (А)4063100160
номинальное напряжение катушек управления при постоянном токе24, 48, 60, 110, 220, 600
номинальное напряжение катушек управления при частоте цепи управления ~50Гц24, 36, 127, 220, 380, 440, 500, 600
номинальное напряжение катушек управления при частоте цепи управления ~60Гц24, 115, 220, 380, 400

Выпускаются в следующих исполнениях:

  • — открытое без теплового реле;
  • — открытое с тепловым реле;
  • — закрытое без теплового реле;
  • — закрытое с тепловым реле.

Ток теплового реле пускателя соответствует номинальному току пускателя. Напряжение главной цепи пускателей ПМА составляет 380-660 В. Степень защиты соответствует IP00, IP40, IP54.

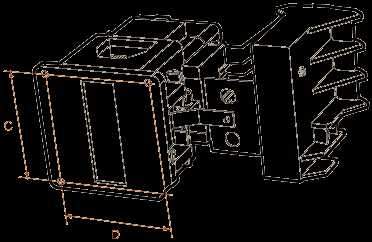

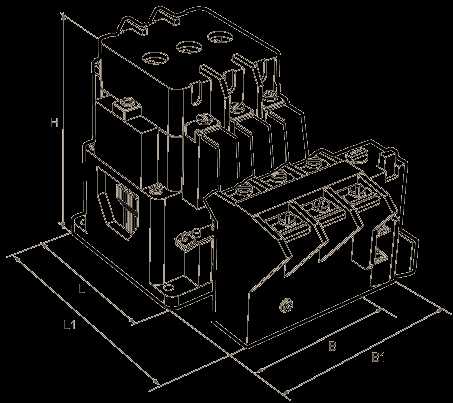

Габаритные размеры











СерияСтепень защитыBB1LL1H
ПМА 3000 IP008892102170118
ПМА 3000 IP40182182275315175
ПМА 4000 IP00112117135220 143,5
ПМА 4000 IP40210210275364178
ПМА 5000 IP00125150150230160
ПМА 5000 IP40235248348468206
ПМА 6000 IP00143143199292192
ПМА 6000 IP40327327440555242

Установочные размеры











Серия Степень защитыCD
ПМА-3000IP007575
ПМА-3000IP40100180
ПМА-4000IP00100100
ПМА-4000IP40130178
ПМА-5000IP0094,5100
ПМА-5000IP40150250
ПМА-6000IP00111100
ПМА-6000IP40222342




malahit-irk.ru

Какие бывают велечины у пускателей

Когда встает вопрос о выборе магнитного пускателя, то вместе с ним возникает и такая проблема, как необходимая величина пускателя.

Для того, чтобы обеспечить приличную работу электроприборов в тех цепях, что коммутируется пускателями, требуется, чтобы характеристики последних целиком соответствовали эксплуатационным условиям. Насчитывается семь параметров этой самой величины и каждая из них подразумевает свой параметр нагрузочного тока. Допускается небольшое несоответствие (в большую сторону) по допустимому значению тока.

Какие бывают величины у пускателей

Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380в, а его рабочий режим АС-3.

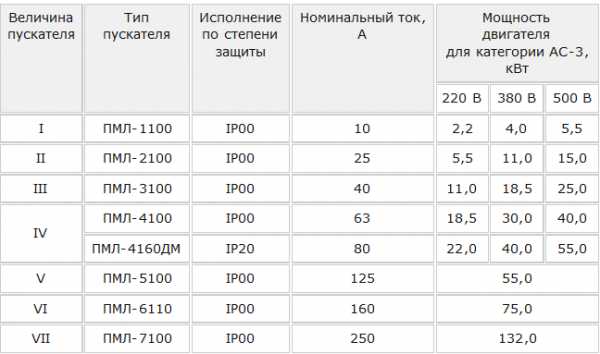

Приведу список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3А
• 1 – 10А
• 2 – 25А
• 3 – 40А
• 4 – 63А
• 5 – 100А
• 6 – 160А
• 7 – 250А

Величины же их допустимых токов, протекающих по контактам главной цепи, различаются от тех, что я привел вот по каким принципам:

1. Категория использования (она может быть АС-1 -, АС3, АС-4 и еще 8 категорий)
• Первая подразумевает чисто активную нагрузку (или с малым присутствием индуктивности)
• Вторая – для управления моторами, имеющими контактные кольца
• Третья – работу в режиме прямого запуска движков с ротором короткозамкнутого типа и лотключение оных
• Четвертая — старт моторов, имеющих короткозамкнутый ротор, обесточивание движков, вертящихся медленно, либо недвижимых, торможение методом противотока.

Если увеличивать номер категории использования, то максимальный контактный ток главной цепи (при идентичности параметров коммутационной износостойкости) будет снижаться.

Остальные восемь категорий, так же, распределяются по определенным типам нагрузок. Однако, для того, чтобы защита по перегреву (тепловая) срабатывала с наибольшей эффективностью, надо выставлять такое значение тока уставки, чтобы оно совсем немного превышало ток потребления устройства, коммутируемого пускателем. Самым рациональным будет присутствие небольшого запаса по регулировке уставок в оба направления.

Кроме этого значения у пускателей есть еще ряд других немаловажных показателей:

• Категория АС (о ней я говорил)
• Напряжения, которым питается управляющая катушка
• Присутствие реле тепловой защиты
• Количество контактов дополнительного характера (чтобы определиться с этим параметром, необходимо учитывать управляющую схему)
• Реверсивность прибора (в случае надобности в управлении движком с реверсом, есть смысл в установке реверсивного пускателя)
• Качество защищенности устройства IP
• Класс прибора по стойкости к износу (этот параметр можно вычислить, зная такие показатели, как интенсивность использования и частота циклов «включил-выключил».

Короткая заметка: Заказать реферат в Москве за маленькие деньги, вы можете на этом сайте
Естественно, что чем больше «величина» пускателя, тем больше будет и его размер. Например, пускатели одной марки нулевой и третьей величин различаются размерами практически в два раза.

Надеюсь, что я достаточно доходчиво разъяснил вам понятие величины пускателя, от чего она зависит, а так же иные важные показатели этих приборов.

Пишите комментарии,дополнения к статье,может я что-то пропустил.
Загляните на карту сайта,буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Всего доброго.

elektrik-orenburg.ru

Контакторы и пускатели – расшифровка обозначений. Технические характеристики Шнайдер Электрик и ИЭК.

Контактор – это одна из разновидностей электромагнитного реле.

Он имеет в своей конструкции катушку, при подаче напряжения на которую, происходит втягивание сердечника, после чего собственно и замыкаются контакты.

Разница между контактором и магнитным пускателем

Многие путают контакторы с пускателями. Чем же они отличаются между собой?

Контактор по сути, это одиночное устройство, предназначенное для замыкания и размыкания электрических цепей. А пускатель представляет собой некое комплексное устройство, выполняющее ту же функцию, но с дополнительными элементами в своей схеме.

Например, различные виды защит или пусковые кнопки.

Большой проблемы нет, в том что многие применяют эти термины по-другому.

Главное понимать функциональность каждого оборудования.

Что означают сокращенные названия пускателей

Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.

По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.

Получается, что только из одного названия можно понять:

  • что это за изделие
  • какая у него функциональность
  • какие дополнительные возможности он в себе несет

Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.

Однако помимо названия, очень много информации содержится на самом корпусе контактора.

Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.

Технические характеристики на самом контакторе

Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP – horsepower). Зависит данная мощность от питающего напряжения.

В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.

Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.

  • надпись CB – Circuit Breaker относится к автоматам
  • Fuse – к предохранителям

Обязательно прописывается максимальное рабочее напряжение (а.с. max).

Cont. current – это длительный номинальный ток при категории нагрузки АС1.

Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.

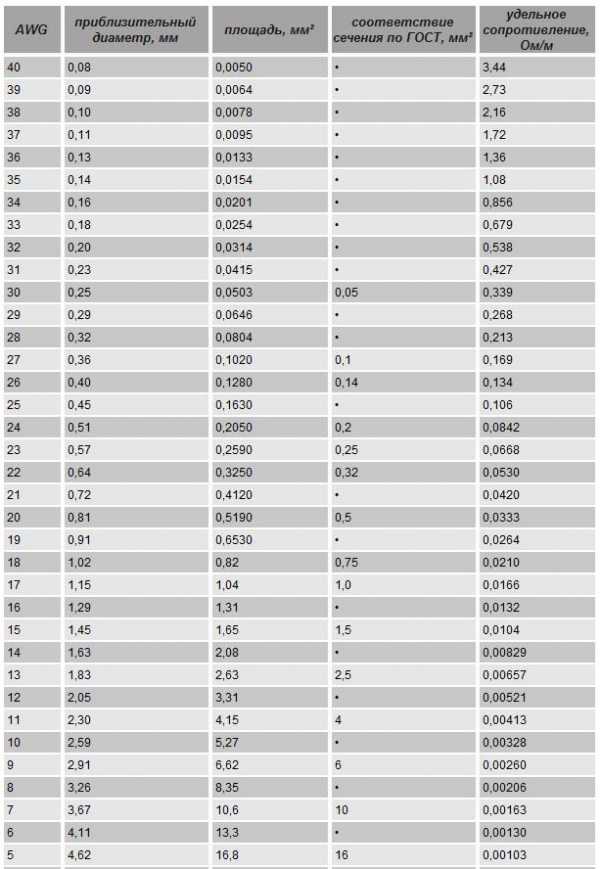

AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.

Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).

Lb-in расшифровывается как фунт на квадратный дюйм.

Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.

Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.

Ui=690V – номинальное напряжение изоляции изделия.

IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.

Uimp=6kV – допустимое импульсное перенапряжение.

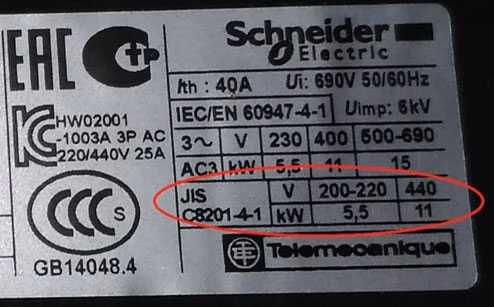

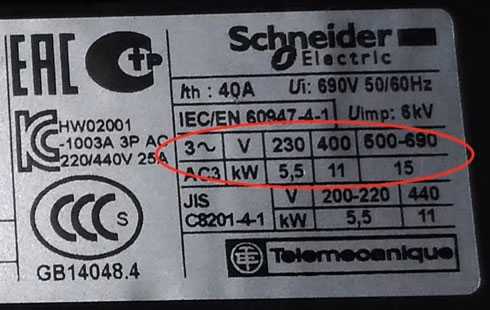

В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.

Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.

Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.

Например, у вас есть напряжение 100В и ток 10А. Нагрузка в этом случае будет 1кВт.

А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.

Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору. При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные.

Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.

JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.

Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.

Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.

Надписи контактов

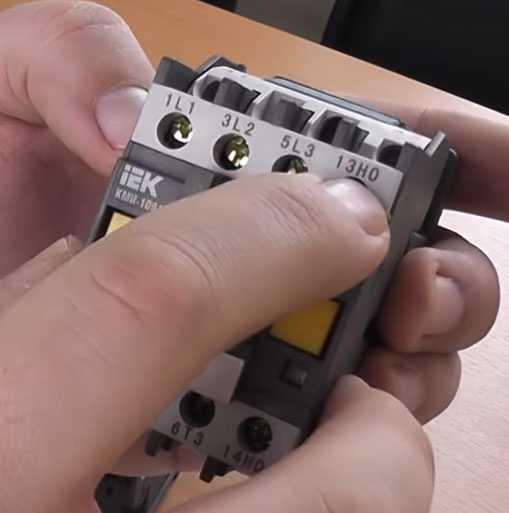

Переходим к надписям на лицевой панели пускателя=контактора.

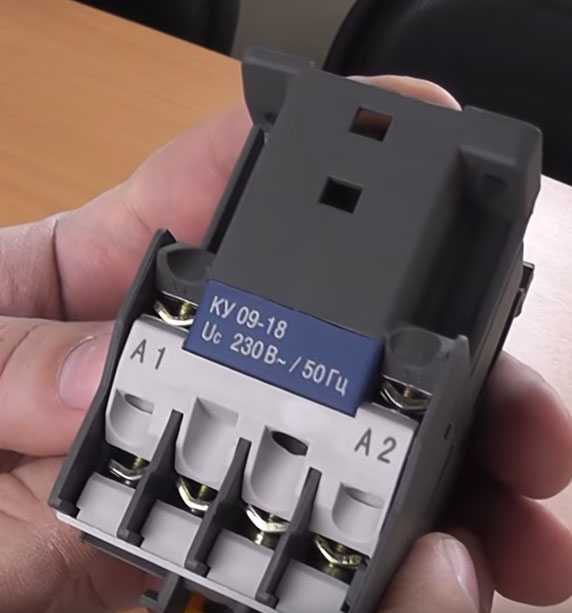

А1 и А2 – это точки подключения катушки управления.

Сами клеммы маркируются двумя альтернативными способами:

  • числовая последовательность 1-2-3-4-5-6
  • буквенно цифровая. Сверху L1-L2-L3. Снизу T1-T2-T3.

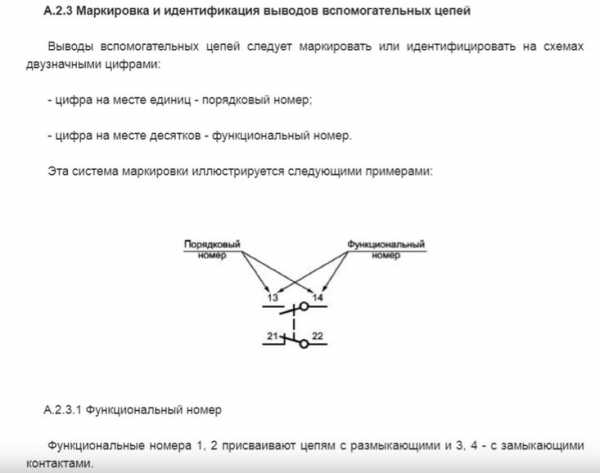

Вспомогательные контакты маркируются в соответствии со стандартами. Есть один нюанс, о котором не все знают.

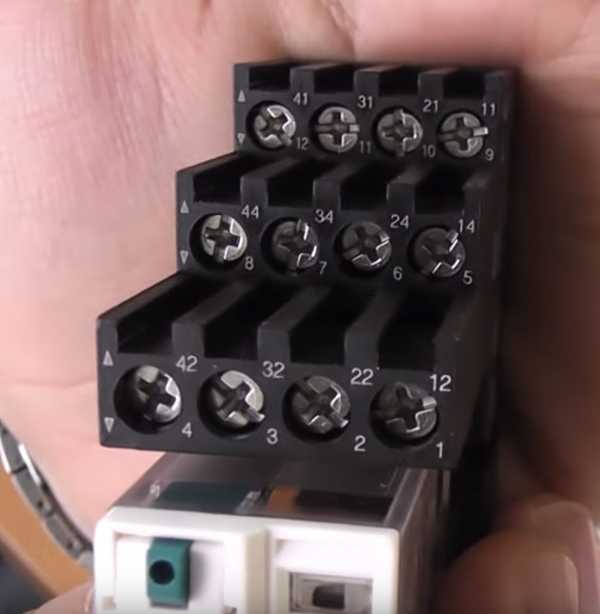

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

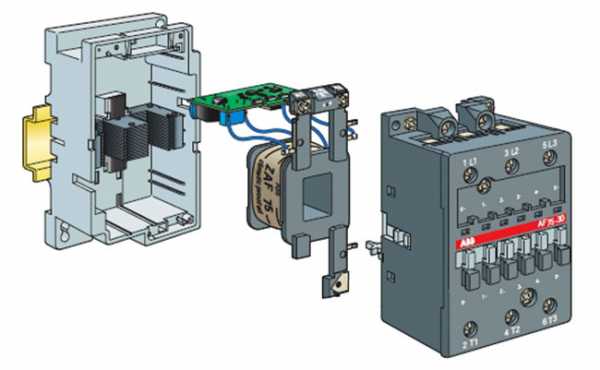

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо.

Сечение и типы подключаемых проводов указываются в технической документации.

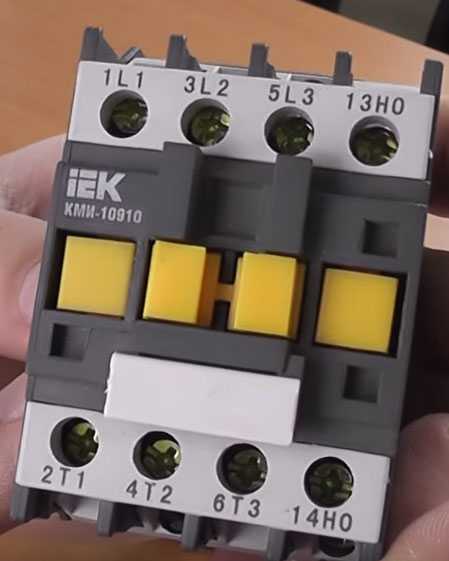

С контактором IEK все гораздо проще. Его маркировка построена практически по такому же принципу.

Цифро-буквенное обозначение рабочих клемм:

Двойная маркировка вспомогательных контактов: 13-14

  • первая группа (первые цифры 1-1)
  • с нормально открытым контактом (вторые цифры 3-4)

Для российского рынка может быть и сокращенное обозначение “НО” – нормально открытый.

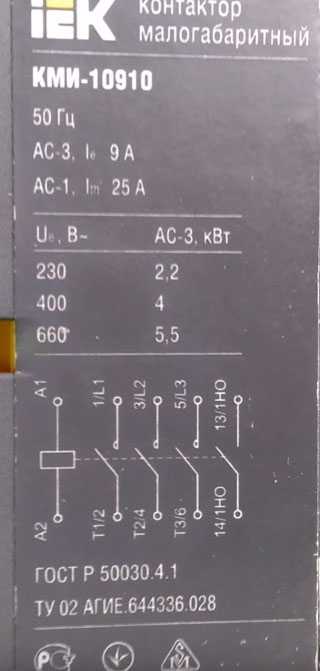

Сбоку прописывается напряжение катушки 230В (50Гц). И другие технические параметры.

КМИ – 10910 – его заказной номер

АС-3 In=9А и АС1 In=25А – возможно подключаемая нагрузка, для различных категорий.

Также указываются мощности подключаемой нагрузки в зависимости от их напряжения питания.

Может быть изображена даже условная схема контактора со всеми его контактами (рабочими и вспомогательными).

Внизу прописывается нормативный документ, которому соответствует данное изделие – ГОСТ Р50030.4.1

Статьи по теме

domikelectrica.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
