Данное оборудование по праву считается лучшими в своем классе. Компания ELCON является основоположником принципа вертикальной пилы, который в 1949 году разработал и запатентовал основатель фирмы Дитмар Мейер. Компания занимается исключительно производством вертикальных пил и все инновации и оригинальные решения в этой области принадлежат ELCON. Станки ELCON позволяют с высокой точностью раскраивать, фрезеровать и пазовать АКП, ЛДСП, МДФ, ДВП, полимеры и другие плитные материалы с размерами до 6000x2500 мм. Наши партнеры могут положиться на высокое качество обработки материала и производительность благодаря неоспоримым техническим преимуществам оборудования ELCON. Станки ценятся во всём мире за их точность. Погрешность составляет всего 0.1 мм на 1 м реза. Станки ELCON можно использовать для изготовления кассетных блоков, используемых для выполнения вентилируемых фасадов, для изготовления мебели и для других целей.

Официальный сайт производителя - http://www.elconsawingtechnology.com.

 Вертикальный раскрой плитных материалов появился не так давно, собственно говоря, с началом применения самих плитных материалов в строительстве, деревообработке и других отраслях промышленности. Стало необходимостью получать точный раскрой больших листов, а обрабатывать их традиционно в горизонтальном положении тяжело и не совсем удобно. Для решения этой задачи были созданы вертикальные форматно-раскроечные станки (нем. Plattensage), дословно – пила для плит. Такой подход к раскрою плит находит широкое применение во многих отраслях промышленности, где используются плитные материалы.



vertpila.ru

Вертикальные пилы Striebig, вертикальные пилы для раскроя композитов, форматно-раскроечный станок.

Форматно-раскроечный станок модель Striebig Compact:

Вертикальные пилы начального уровня, для малых предприятий и компаний. Самый простой и недорогой станок в модельном ряду Striebig, дающий идеальный чистовой раскрой. Впервые модель пилы Compact была представлена в 1999 году (в том же году она прошла сертификацию ISO 9001). В 2004 году обновленная модель Compact прошла повторную сертификацию ISO-9001:2000 и ISO-14001:2004 и в данный момент полностью отвечает требованиям современной обработки дерева, пластмассы, композитов, пластика, фанера, оргстекла и многих других материалов с помощью технологии вертикальный раскрой.

Форматно-раскроечный станок Striebig Compact

Максимальные размеры раскроя вертикальной пилы модели Compact:

  • Модель 4164 — 3100x1644x60 мм
  • Модель 4207 — 3100x2070x60 мм
  • Модель 4220 — 3100x2200x60 мм
  • Модель 5164 — 4600x1644x60 мм
  • Модель 5207 — 4600x2070x60 мм
  • Модель 5220 — 4600x2200x60 мм
  • Модель 6164 — 5350x1644x60 мм
  • Модель 6207 — 5350x2070x60 мм
  • Модель 6220 — 5350x2200x60 мм

Вертикальная пила Striebig Standard:

Оптимально подобранные вертикальные пилы, пользующаяся устойчивым спросом среди предприятий малого, среднего и крупного уровней. Самый популярный станок компании Striebig. Ежегодно продаётся около 400 штук. Модель пилы Standard II появилась на свет в далеком 1991 году. Спустя два года модельная линейка Standard пополнилась вертикальной пилой Standard III. В 2005 году новейшие разработки компании Striebig нашли свое воплощение в передовой модели Standard TRK, которая впоследствии полностью заменила на рынке модели II и III, и в данный момент полностью отвечает требованиям современной обработки дерева, пластмассы, композит, оргстекла и многих других материалов. Фрезерование, пазование плитных материалов дсп, мдф, фанера, композит.

Вертикальные пилы Striebig Standard

Максимальные размеры раскроя модели Standard:

  • Модель 6224 — 5300x2240x80 мм
  • Модель 6216 — 5300x2160x80 мм
  • Модель 6168 — 5300x1680x80 мм
  • Модель 5224 — 4300x2240x80 мм
  • Модель 5216 — 4300x2160x80 мм
  • Модель 5168 — 4300x1680x80 мм
  • Модель 4224 — 3300x2240x80 мм
  • Модель 4216 — 3300x2160x80 мм
  • Модель 4168 — 3300x1680x80 мм

Форматно-раскроечный станок модель Striebig Evolution:

Вертикальная пила высокого класса, для требовательных клиентов, ориентированных на высокую производительность. Полуавтоматический станок, с автоматическим поворотом пильного агрегата и автоматической фиксацией пильной балки. Модель пилы Evolution была выпущена в 2001 году и с тех пор ее конструкция не притерпела каких-либо значительных изменений, что говорит о ее высоком классе, неподвластном времени. В том же году Evolution прошла сертификацию ISO 14001 и в данный момент полностью отвечает требованиям современной обработки дерева, пластмассы, композита, оргстекла и многих других материалов.

Вертикальные пилы Striebig Evolution


Максимальные размеры раскроя модели Evolution:

  • Модель 6224 — 5300x2240x80 мм
  • Модель 6216 — 5300x2160x80 мм
  • Модель 6168 — 5300x1680x80 мм
  • Модель 5224 — 4300x2240x80 мм
  • Модель 5216 — 4300x2160x80 мм
  • Модель 5168 — 4300x1680x80 мм
  • Модель 4224 — 3300x2240x80 мм
  • Модель 4216 — 3300x2160x80 мм
  • Модель 4168 — 3300x1680x80 мм

Форматно-раскроечный станок  модель Striebig Control:

Полностью автоматические вертикальные пилы премиум класса, с максимальным качеством раскроя и скоростью обработки. Станок с автоматическим приводом пильного агрегата. Модель Control была выпущена в 2001 году и с тех пор ее конструкция не притерпела каких-либо значительных изменений, что говорит о ее высоком классе, неподвластном времени. В том же году вертикальная пила модели Control прошла сертификацию ISO 14001 и в данный момент полностью отвечает требованиям современной обработки дерева, пластмассы, композита, оргстекла и многих других материалов.

Вертикальные пилы Striebig Control

Максимальные размеры раскроя модели Control:

  • Модель 6224 — 5300x2240x80 мм
  • Модель 6216 — 5300x2160x80 мм
  • Модель 6168 — 5300x1680x80 мм
  • Модель 5224 — 4300x2240x80 мм
  • Модель 5216 — 4300x2160x80 мм
  • Модель 5168 — 4300x1680x80 мм
  • Модель 4224 — 3300x2240x80 мм
  • Модель 4216 — 3300x2160x80 мм
  • Модель 4168 — 3300x1680x80 мм

Один из главных приоритетов компании Striebig со дня ее основания до наших дней — универсальность вертикальных пил.

Станки сконструированы таким образом, чтобы одинаково превосходно и бережно обрабатывать такие разные на первый взгляд материалы, как древесина (массив и шпон дуба, березы, бука, тиса, сосны и т.п.) и древообразующие плиты (ДСП, Л-ДСП, МДФ, ОСБ, ДВП и т.п.),алюминивые композитные панели (Alucobond, Dibond, Etalbond и аналогичные), полимерные материалы (фторопласт, гетинакс, винипласт, капролон, оргстекло, акрил, полиуретан, стеклотекстолит и текстолит, эбонит, полипропилен, полиэтилен, термопластмасса, реактопласт и т.д.), цветные металлы (бронза, латунь, медь, алюминий и т.п.), фиброцемент и многие другие.

www.schellingservice.ru

Вертикальная панельная пила VERTICUT по низкой цене, описание с техническими характеристиками. Интервесп

  • Вертикальный форматно-раскроечный станок с возможностью осуществления вертикальных и горизонтальных резов на плитных материалах из дерева и его производных (ДСП, МДФ, фанера, ДВП и т.д.).
  • Модель Verticut 60

Преимущества

  • ФУНКЦИОНАЛЬНОСТЬ и КОМПАКТНОСТЬ: благодаря уменьшенным габаритам станка и пильному узлу, который может быть оснащен различными подрезными пилами
  • МОЩНОСТЬ И НАДЕЖНОСТЬ: стальная конструкция из трубчатого профиля и рабочий стол из алюминиевых профилей с вставками из ПВХ
  • МИНИМАЛЬНЫЕ УСИЛИЯ ПРИ РАБОТЕ: благодаря линейным шарикоподшипникам, которые облегчают движение и обеспечивают плавность выполнения резов


Опции, описания

ОБЩИЕ ХАРАКТЕРИСТИКИ

Вертикальный форматно-раскроечный станок с возможностью осуществления вертикальных и горизонтальных резов на плитных материалах из дерева и его производных (ДСП, МДФ, фанера, ДВП и т.д.).

Станина и стол

  • стальная конструкция из трубчатого профиля и рабочий стол из алюминиевых профилей с вставками из ПВХ
  • Нижние поддерживающие алюминиевые суппорты с фенольными вставками и промежуточные выдвижные ролики, облегчающие загрузку/разгрузку плит
  • Рабочий стол, имеющий возможность автоматического перемещения в соответствии с положением пильного узла при горизонтальных резах (посредством электропривода)
  • Горизонтальное и вертикальное перемещение< пильного узла осуществляется по линейным шарикоподшипникам
  • Ролики для перемещения с тефлоновым покрытием

Пильный узел

  • Надежно закреплен в 5 точках
  • Ручное перемещение при помощи эргономичного рычага

Аспирация

  • Станок оснащен патрубками для подключения к системе аспирации
  • Удаление пыли происходит непосредственно в близости от пильного узла, с правой стороны станка и в 5 точках, расположенных на столе в зоневертикальных резов



СТАНДАРТЫ БЕЗОПАСНОСТИ

  • станок соответствует европейским нормам безопасности “CE нормы”
  • шумоизоляция
  • сервисный ключ

инструкция по эксплуатации и ТО





Технические характеристики вертикальной панельной пилы VERTICUT

Максимальная толщина плиты при раскрое мм60
Вертикальное и горизонтальное перемещение пильного узларучное
РАЗМЕРЫ РАСКРОЯ
Версия 43 ммД=4300 / В=2200 / Г=2080
ОСНОВНАЯ ПИЛА
Мощность двигателя - 50 Гц кВт (л.с.)4 (5)
Частота вращения – 50 Гц об/мин5000
Диаметр диска основной пилы мм250
Диаметр вала основной пилы мм30
ПОДРЕЗНАЯ ПИЛА
Частота вращения – 50 Гц об/мин10000
Диаметр диска подрезной пилы мм70
Диаметр вала подрезной пилы мм20
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Установленная мощность КВА6,5
Напряжение питания для станка в базовой конфигурациинапряжение европейского стандарта (400 В / 50 Гц)
Производительность системы аспирации м3/ч3200
Скорость потока воздуха в системе аспирации м/с35
Диаметры патрубков аспирации мм2 x 100 + 5 x 50
Ориентировочный вес кг1270

Межстаночная механизация

Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

Устройство поштучной выдачи доски имеет раму из сварного швеллера.

Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

Внутрицеховая система аспирации

Промышленные аспирационные установки компании High Class Machinery разработаны с учетом мировых стандартов и требований, с учетом высокой производительности в сочетании с низким потреблением электроэнергии. Так, например аспирационная система модели HCM 2500 имеет производительность 2500м³/час, а мощность двигателя составляет всего 1,5кВт, что на 1,0 кВт меньше чем у аналогичных моделей. А модель HCM 11000-6U оснащенная двигателем мощностью 3,75кВт имеет производительность 11 000м3ч и скорость потока воздуха 43м/с.

Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000предназначены для очистки воздуха от сухой неслипающейся пыли и стружки.

Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки.

Установки предназначены для удаления стружки, пыли. Также используется для удаления стружки при производстве пластиковых, алюминиевых дверей и для окон.

Оборудование для централизованных систем аспирации

Для форматно-раскроечных центров

Пилы дисковые оснащены напайками из специальных сортов твердого сплава, могут поставляться в малошумном исполнении с тефлоновым покрытием.

Пилы дисковые подрезные

Пилы дисковые подрезные с коническим зубом предназначены для работы на форматно-раскроечных станках и форматно-раскроечных центрах с ЧПУ с прижимной балкой. Толщина пропила регулируется перемещением шпинделя по высоте.

Запчаcти других производителей

Продажа вертикальной панельной пилы – пожалуйста, уточняйте наличие товара на складе. Информация о вертикальной панельной пиле размещенная на этом сайте не является публичной офертой.

Производитель оставляет за собой право изменять технические характеристики оборудования


Автор - ИНТЕРВЕСП,
дата публикации 25.01.2013 15:37, дата последнего изменения 25.01.2013 15:37.
intervesp-stanki.ru © 2002-2018 Все права защищены.
Публикация разрешена с письменного разрешения автора.

Задать вопрос менеджеру

www.intervesp-stanki.ru

Вертикальная Ленточная Пила По Дереву ~ WRCBUX.RU

Ленточная пила своими руками. не такой страшный рисунок, как его воплощение

При большом использовании пиломатериалов рано или поздно возникает вопрос о собственном лесопильном заводе. Такие установки являются коммерчески доступными, но их стоимость чрезмерно высока.

Поэтому многие домашние мастера делают пильную машину самостоятельно. Используются следующие параметры:

На рабочем столе есть слот, из которого часть зубчатого диска выходит на поверхность. Заготовка перемещается по пиле, ставится неподвижно. С точки зрения самопроизводства. самый простой вариант;
Цепь (как правило, бензопила).

Бензопила установлена ​​на кронштейне с направляющими или стационарной. Оператор либо направляет инструмент вдоль заготовки, либо заготовку перемещается по цепи. Достаточно просто для самостоятельного изготовления, но подходит только для грубой резки;
Подача ленты.

В этом дизайне бесконечное холст перемещается по кругу, опираясь на два вала (шкивы). Самая сложная адаптация, с точки зрения кустарного производства. Но качество работы и универсальность компенсируют все затраты.

Самодельная ленточная пила. как сделать лесопилку

Основной проблемой такой установки является ее размер. Владельцы квартир с лоджиями не могут волноваться. Это устройство не для вас. Это настольная версия. замена ручной головоломки.

Если речь идет о растворении круглого бревна в бревнах, необходим просторный тент, сарай или отдельная мастерская. Конечно, все это находится во дворе частного дома.

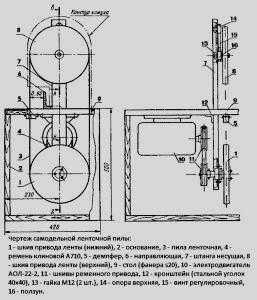

Чертежи лучше делать с помощью специализированных программ, например. AutoCAD. Общий вид конструкции в трехмерном изображении показан на рисунке:

Этот материал описывает вертикальную ленточную пилу.

Производство рам

Наиболее важной частью машины является рамка или рамка. Он имеет полный вес дизайна и является поддержкой рабочего стола. Вы можете сделать это из стального профиля или угла, но с точки зрения стоимости материала. дерево предпочтительнее.

Пилорама может быть деревянной или металлической, в зависимости от выбранной ткани. В то же время правильно изготовленная рама обеспечит надежность работы с любым материалом.

Читайте так же

Нельзя создавать рамку из фанеры или ДСП. Лучшим материалом является доска 20 мм, из которой вы можете собрать любую конфигурацию рамы. Конструкция склеена по принципу. каждый следующий слой пересекает направление волокон предыдущего.

Вы можете укрепить дизайн, используя самонарезающие винты для соединения слоев, однако клей остается основным связующим материалом. Конструкция «С» формы жесткая и в то же время относительно эластичная. То есть, кадр, в дополнении к опорному компоненту, служит своего родом демпфер, что позволяет сглаживания рывков лезвия для ленточной пилы.

Блок верхнего шкива

Следующей ответственной частью установки является регулируемый блок верхнего колеса (шкив). Вал должен двигаться вертикально, чтобы обеспечить натяжение полотна, когда оно неизбежно растягивается во время работы. Рама изготовлена ​​из цельной древесины (бука или дуба).

Внутри рамы есть деревянная вставка из того же дерева, в которой крепится вал колеса. Вал заземляется в соответствии с внутренним диаметром подшипника колеса.
Вставка с валом должна иметь одну степень свободы, чтобы регулировать наклон оси.

Ленточная пила своими руками. Making bandsaw.

Music: Acoustic Labs. Promentory. The Last of the Mohicans. Fingerstyle.

ЛЕНТОЧНАЯ ПИЛА своими руками (BANDSAW build part 1). Часть 1

Как сделать ленточную пилу понятно и просто. Bandsaw making/ Не забываем подписываться. Описание деталей часть.

Это необходимо при регулировке натяжения ремня. Наклон регулируется резьбовым стержнем и набором орехов, встроенных в дерево.

Вертикальное перемещение осуществляется с помощью винтового механизма с шестигранной головкой. Вы можете затянуть устройство с помощью торцевого ключа или установить неподвижную ручку для регулировки. Сама рамка блока движется вдоль направляющих, установленных в верхней части рамы.

Для этого в них предварительно фрезеруются канавки, соответствующие рамам рамы.

Вал заземлен фланцем, с которым он закреплен с задней стороны на деревянной вставке. Пример такого фланца на рисунке:

Производство колес (шкивов)

Материал для склеивания колес. фанерные диски. Вырежьте фрезерным кругом. В зависимости от толщины материала, слои могут быть 2 или 3. Общая толщина колес составляет около 30 мм. После склеивания необходимо вырезать отверстие для подшипника.

Для стабильности конструкции лучше закрепить подшипник в разрезе сцепления из ПТФЭ или текстолита. Вы можете сделать алюминий, если найдете круг подходящего диаметра.
Со стороны блока на вал наносится фторопластовая шайба.

Использование металлов нежелательно из-за ускоренного износа. Внешняя сторона подшипника фиксируется фланцем, на рисунке квадратная.

Бегущая поверхность колес измельчается до формы, подобной стволу. В этом случае ленточная пила является самоцентрированной. На готовой поверхности прикреплена и склеена велосипедная камера. После окончательной сборки колеса сбалансированы. Это можно сделать, изменив диаметр отверстий, просверленных на диске.

Приводной шкив прикреплен к нижнему колесу. Вал закреплен жестко, без возможности регулировки. Натяжение приводного ремня лучше регулируется положением двигателя, для этого его основание оснащено продольными канавками в местах крепления к основанию машины.

Читайте так же

Нормальная скорость колеса для ленточной пилы составляет 700-900 об / мин. При расчете диаметров приводных шкивов необходимо учитывать скорость работы электродвигателя.

Отрезной стол

Столешница с основанием также изготовлена ​​из дерева. Основание выполнено в виде тумбы, внутри которой будет скрыт двигатель с пусковым устройством, а также коробки для светильников и запасных частей.

Стол изготовлен из толстой фанеры, на рабочей стороне. клееный текстолит. Хорошим вариантом может быть столешница из кухонной мебели с прочным ламинатом на поверхности.
Для удобства работы верх стола можно сделать поворотным.

В этом случае можно отрезать под прямым углом. Механизм наклона столешниц не имеет смысла, потому что каждый мастер сам решит, какие степени свободы ему понадобятся.

В комплекте с таблицей необходимо сделать параллельную остановку. Конструкция наиболее разнообразна: от профиля с двумя хомутами до направляющей ролика.

Установка ленточной пилы

Для начала колеса устанавливаются строго параллельно друг другу. Вертикальное смещение шкивов удаляется с помощью фторопластовых шайб, которые устанавливаются на валы. Первоначальный пуск выполняется без направляющих, и тестовый разрез выполняется без нагрузки. Правильно настроенные колеса вращаются без рывков, лента не имеет тенденцию оторваться от шкивов.

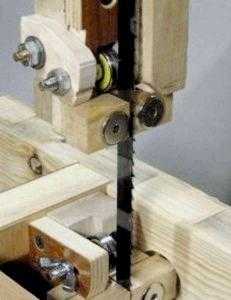

После настройки устанавливается блок направляющих рельсов. Без него невозможно подрезать под нагрузкой. Особенность конструкции. модуль состоит из двух частей, но обе половины должны быть установлены строго вдоль линии пильного диска.

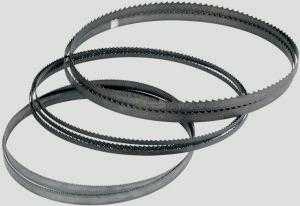

Ленточные пилы

Есть мастера, которые самостоятельно производят полотна для ленточной пилы. Вы можете приобрести заготовку в виде стальной полосы и размотать ленточную пилу по шаблону. Присоединение полотна к закрытой ленте. самый сложный этап производства. Сварка ленточных пил производится методом контактной стыковой сварки. Не должно быть перекрытия.

После соединения соединение заземляется.
Тем не менее, современный ассортимент полотенец позволяет вам купить комплект для любого материала по доступной цене.

Поэтому не тратьте время на расход расходных материалов. это не тот случай, когда имеет смысл применять ваши навыки.

Перед покупкой используйте справочный материал для выбора ширины полотна в зависимости от радиуса кривизны. Возможно, вы увидите на ваших лесопильных заводах фигурные предметы из дерева.

В видеоролике показано, как шаг за шагом можно сделать домашнюю деревянную пилу из фанеры и концентратор из Жигули. После сборки для работы с пильным диском наносится дерево на 6TPI 3380 × 0,65×10 мм. от машины JWBS-18 Jet PW10.3380.6. В общем, пильную ленту следует выбирать в соответствии с профилем зуба в зависимости от вида древесины. Например: твердая древесина, распиленная лентой шириной 80 мм.

Читайте так же

wrcbux.ru

Вертикальная пила. Леонардо да Винчи [Настоящая история гения]

Вертикальная пила

Этот проект был обнаружен в Атлантическом кодексе, где собраны основные чертежи машин и механизмов Мастера.

Неизвестно, изобрел ли да Винчи эту машину для распилки бревен или только усовершенствовал – аналогичная найдена в бумагах венецианских инженеров. Но, кто знает, может быть, эти изобретения были сделаны параллельно, как это часто случается в истории науки и техники.

Привод у машины гидравлический: вода, поступающая в специальный желоб, вращает большое колесо с черпаками. Вращательное движение передается на приводной вал и далее на механизм пилы, который преобразует движение из вращательного в возвратно-поступательное, заставляя пилу с рамой двигаться вверх-вниз. Одновременно через еще один механизм и систему блоков машина накручивает на один из блоков веревку, которая тянет каретку с бревном. Каретка перемещается на колесах по рельсам, по мере того как бревно распиливается. При этом движение пилы и каретки синхронизовано. Таким образом, перед нами – станок-автомат для распиливания бревен вдоль.

Поделитесь на страничке

Следующая глава >

biography.wikireading.ru

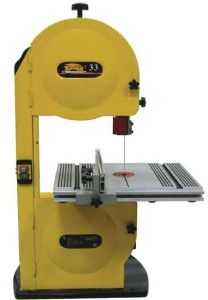

Ленточнопильный станок по дереву: устройство, шкивы

Содержание статьи:

Ленточнопильные механизмы для распилки древесины используются на множестве деревообрабатывающих предприятий. Отчасти для выполнения мелких любительских работ станок можно заменить электролобзиком, потому что принцип их работы схож. Поэтому название ленточные лобзиковые станки не менее распространено.

Особенности и виды ленточнопильных станков

горизонтальный ленточнопильный станок по дереву

Основа конструкции была изобретена еще в XIX столетии, с тех пор претерпев множество усовершенствований. Главное отличие — гибкая пила в форме кольца, позволяющая выполнять не только ровные, но и криволинейные распилы. Она способна очень точно выпиливать детали и подходит для черновой обработки. Все возможности оборудования используются в мебельной промышленности и при деревообработке.

Ленточнопильные устройства легко справляются с раскроем древесины и других материалов: пенопласта, различных видов полимеров, металла.

В зависимости от расположения исполнительного инструмента различают:

  • вертикальные: у больших стационарных устройств перемещается консоль с вертикальной пилой, у настольных — наоборот, рабочая столешница с заготовкой;
  • горизонтальные: конструкция реализуется только в самых мощных и больших установках для работы с цельными бревнами, заледеневшими и плотными породами, резки металла.

По степени автоматизации:

  • автоматы: работают на крупных поточных производствах. Заготовки перемещаются транспортерами и электротисками. Самые длинные бревна подают в два захода;
  • полуавтомат: более распространенный в мебельной промышленности тип оборудования. Работа пильной рамы и тисков контролируется автоматикой;
  • ручные: материал подается вручную, также происходит и управление распилом. Ленточные пилы по дереву с ручным управлением подходят для небольших мастерских и любителей.

По виду ленточного полотна оборудование делится:

  • с узкими пилами (2 — 6 см) — относятся к категории малопроизводительного оборудования для малых и средних цехов, индивидуального пользования;
  • с широкими пилами (10 — 30 см) — высокопроизводительное используется на лесозаготовках и больших мебельных производствах. Оно способно обрабатывать стволы толщиной до 100 см, любой степени плотности.

Широкие пилы обладают еще одним преимуществом: их можно затачивать. Узкие ленты эксплуатируются до окончательного износа.

Существует более узкая классификация, основанная на мощности и габаритах ленточнопильных устройств:

  • столярные ленточнопильные станки — специально созданы для небольших работ в столярных цехах и мастерских;
  • делительные — используются в мебельной промышленности для роспуска на отдельные пласти деревянного бруса;
  • бревнопильные — самые мощные и большие, работают на лесопилках и производят первичную обработку бревна.

Устройство ленточнопильного станка

вертикальный ленточнопильный станок по дереву

Ленточные пилы для обработки древесины состоят из вертикальной станины, двух шкивов, электропривода и механизма передачи. Пильная лента надевается на шкивы вертикально или горизонтально. Рабочая площадка ограждается защитными заслонками, для удобства расположения материала некоторые модели снабжены направляющими планками.

Шкивов обычно пара — один из которых приводной и передачей сообщается с электромотором. Существуют модели с тремя шкивами и повышенным вылетом пильной ленты. Лента натягивается сильнее, потому такие устройства ломаются чаще. Шкивы прикрыты валиками из коркового дерева или резины, предохраняющими зубцы.

Более удобны в эксплуатации и надежны станки с зафиксированной стационарно щеткой, счищающей опилки с подвижного шкива. Кроме этого, важно, чтобы шкивы устанавливались на закрытые шарикоподшипники.

Направляющие есть и у пильной ленты, которые придерживают ее на шкивах во время обработки детали. Над столешницей располагаются направляющие, высота которых изменяется в зависимости от толщины бревна. Второй комплект зафиксирован под столешницей.

Натяжение пильной ленты регулируется передвижением одного из шкивов (в вертикальных моделях перемещается верхний). Некоторые модели оснащены шкалой натяжения, однако чаще натяжение подбирают опытным путем. Все полотно, кроме вертикального отрезка, выполняющего пиление, спрятано в корпус. Ограждение открытого отрезка можно выставлять по высоте.

Рабочая столешница может быть сделана из алюминия, стали или чугуна, гладкой или с продольными выемками для отвода стружки. Для обработки скосов стол можно наклонять до 45 градусов, угол определяется по шкале, находящейся под столешницей. В среднем размеры квадратной столешницы составляют 40 — 45 см.

Упор для распила вдоль короткий, его положение выставляется. Слишком длинные и широкие детали могут плохо крепится упором из комплектации станка. Поэтому многие мастера делают из дерева еще один, большой. В некоторых случаях продольный упор необходим с двух сторон детали. Иногда он дополняется ограничителем глубины, удобным для выпиливания шипов.

Упор для скосов передвигается по пазу, выбранному в столешнице. Перемещая упор, можно выполнять пил под углом 90 градусов или поперечный скос. Нередко длина упора недостаточна и его продлевают деревянными рейками.

Выключатели нередко дополняются ключами для повышения безопасности. Есть и такие, что останавливаются, как только открывается отсек доступа к пиле. При разрыве вертикальной пильной ленты она тут же останавливается специальным стопором, снижая вероятность травм. Пиление можно остановить вручную в любой момент с помощью тормоза, у напольных моделей он выполняется в виде педали.

Технические характеристики

Основные параметры, которые необходимо учитывать при выборе ленточнопильного станка:

  • мощность: бытовому агрегату вполне достаточно мощности 500 — 750 Вт, промышленные могут быть до 3 кВт;
  • напряжение электросети: бытовые модели работают от 220 В, промышленные от трехфазной 380 В;
  • глубина реза: самые слабенькие станки справляются с доской толщиной до 15 см, промышленные — до 1 метра;
  • ширина реза: максимальная ширина распила определяется расстоянием от ленты до стойки. Минимальное расстояние 350 мм, достаточное для работы с небольшими деталями;
  • скорость движения ленты или распила измеряется в метрах в минуту и может быть от 200 до 1250. Чем выше скорость, тем чище распиливается древесина. Для твердых пород скорость несколько уменьшают;
  • габариты рабочей поверхности;
  • длина пильной ленты;
  • вес механизма.

Характеристики пильных лент

пильные ленты различной ширины

Пильное полотно, идущее в комплект к станку, можно заменять подходящим типоразмером. Как правило, при работе используется всего один или два, однако меняя тип полотна, можно значительно расширить возможности оборудования.

Материал. Пильные ленты выполняют из гибкой и прочной стали с одной рабочей кромкой. За счет двойной закалки полотно долго не тупится даже при работе с прессованной древесиной. Перезатачивают ленты из мягких сплавов, их разводят и даже в некоторых случаях сваривают после обрывов. Ленты с твердыми зубцами правке не подлежат.

Размер зубцов определяется их числом на 2,5 см кромки пилы. Для пиления древесных плит, фанеры или плотных пород дерева устанавливают более мелкие зубья (цифра — больше), нежели для работы по мягким и смолистым породам. Чем мельче зубцы, тем ровнее и чище получится спил. Важно сочетать правильный размер зубьев с высокой скоростью и плавной подачей материала. Чтобы пилить быстрее, выставляют полотна с большими зубцами (цифра — ниже), работают на высокой скорости вращения ленты и подачи материала.

форма зубцов ленточной пилы

Форма зубцов позволяет пилить быстро или чисто. Существует три варианта:

  • стандартный — используются на большинстве устройств. Отлично справляются с обработкой большинства видов материалов;
  • загнутый — режущие поверхности загнуты под острый угол, создавая положительный угол пиления. Хороши для работы с очень плотными породами древесины;
  • редкий — между зубцами большие расстояния, легче выводящие опилки. Форма зубцов не отличается от стандартной. Выполняют грубые спилы, используются для работы с цельными бревнами.

Развод зубцов необходим для того, чтобы пропил получался шире и полотно во время работы не зажималось материалом. Благодаря разводу зубцов заготовку можно поворачивать, работая по кривой. Существует три типа развода зубцов для ленточнопильных станков:

  • стандартный: зубцы разводятся в разные стороны поочередно;
  • расшивочный: между двумя разведенными в разные стороны зубцами один оставляется прямым. Этот способ облегчает пиление по кривой;
  • волнистый: в каждую сторону загибается несколько зубцов с увеличением наклона. Создается форма волны, оптимальная для обработки тонкой доски.

Ширина ленты может быть от 3 мм до 20 см. Широкие ленты пилят ровнее, поэтому их чаще применяют для продольной резки. При резке по кривой ширина подбирается в зависимости от наименьшего радиуса изгиба детали. На практике большинство мастеров работают с пилами средней ширины, как наиболее универсальными.

Демонстрация ленточнопильного станка по древесине и металлу с вертикальным расположением пилы JET и Makita в видеороликах:

stanokgid.ru

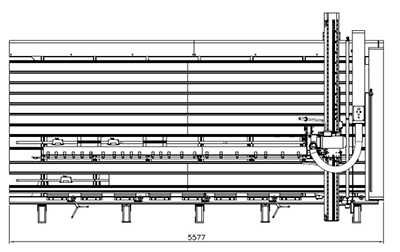

Вертикальная панельная пила экономит пространство цеха

Прислонять то, с чем вы работаете, к стене, как правило, не считается особенно удобным рабочим приемом, и такая позиция не рассматривается в качестве наиболее продуктивной. Но не в случае панельных пил.

Вертикальная панельная пила имеет два больших преимущества по сравнению с форматно-раскроечными станками или портальными пилами. Она занимает намного меньше места, и ее гораздо проще загружать. Как и у любого станка, у нее есть свои достоинства и недостатки. Во-первых, на большинстве вертикальных панельных пил невысокого класса трудно изготавливать мелкие детали, потому что в вертикальных резах лезвие движется вверх и вниз. Это означает, что пильная каретка закрывает вам обзор. Кроме того, трудно удерживать заготовку вручную. Единственное решение заключается в использовании зажимного приспособления или вакуумного прижима, что может занять много времени. Можно также смонтировать зажимное приспособление на раскраиваемой фанере и воспользоваться горизонтальным режимом работы пилы, когда каретка неподвижна, а древесина движется. В этом случае можно было бы двигать всю загрузку через пилу при условии, что распиливаемый материал не слишком толст. Но вертикальные панельные пилы предназначены для того, чтобы раскраивать листовые материалы, а не выпиливать мелкие детали или пилить погонаж. И когда дело доходит до этой функции, их трудно превзойти.

Журнал Woodshop News неофициально спросил у нескольких владельцев малых мастерских, в которых эксплуатируются горизонтальные и вертикальные пилы, какие станки они предпочитают. Большинство говорит, что, когда дело доходит до пиления листовых материалов, то на сегодняшний день вертикальные панельные пилы являются их любимыми пилами.

Наоборот, мастерские, которые раскраивают очень высокие объемы листовых материалов, как правило, предпочитают горизонтальные пилы. Итак, общей темой была система обработки материалов. Чем в большей степени механизирована мастерская с точки зрения наличия штабелеров, тележек и конвейеров, тем более вероятно, что в ней будут использовать скользящую портальную пилу или даже маршрутизатор с числовым программным управлением.

Особенно если есть оптимизирующее программное обеспечение. Загрузка вертикальной пилы может быть намного проще, чем работа с форматно-раскроечным станком, особенно в небольшой мастерской, в которой нет штабелера. Это выполняет один человек, и это может быть сделано еще проще с помощью наклоняемой тележки. Названное устройство легко переводит материал из вертикального положения в горизонтальное и регулируется по высоте с помощью педали.

При том, что фактические размеры вертикальной панельной пилы в плане невелики, она, как правило, занимает не менее 6 метров пристенного пространства. Такового пространства нужно иметь определенный метраж по всей длине листа до и после лезвия, чтобы загрузить и выгрузить лист. Плюс нужны опоры на каждом конце, чтобы обойти направляющие каретки, выступающие не менее чем на 30 сантиметров по обе стороны лезвия. Это обычно означает, что мастерская должна перестроить некоторые аспекты производства.

Например, изменить традиционные пути движения транспорта и движущихся частей станков, изменить схему хранения материалов, если ранее она предполагала использование пристенного пространства. С другой стороны, размещение вертикальной панельной пилы вдоль одной из стен мастерской высвобождает много времени, расходуемого при эксплуатации традиционных настольных пил, так что в целом рабочий процесс становится производительнее.

wood.nestormedia.com

www.informdom.com

Отправить ответ

avatar
  Подписаться
Уведомление о
