Размеры и вес Балки двутавровой СТО АСЧМ 20-93 таблица тел. +7(343)346-53-25 Екатеринбург



Размеры и теоритический вес Балки двутавровой СТО АСЧМ 20-93 из стали С255, 3 пс/сп, 09г2с и С345    Купить двутавр Вы можете позвонив по телефону +7(343)346-53-25 или сделать заказ прямо на сайте

Размеры двутавров, площадь поперечного сечения, масса 1 м длины, справочные величины

Нормальные двутавры Б1, Б2, Б3

Прифиль		Размеры профиля					Площадь сечения, см 2	Масса 1 м длины, кг
		h	d	s	t	R
10	Б1	100	55	4,1	5,7	7	10,32	8,1
12	Б1	117,6	64	3,8	5,1	7	11,03	8,7
12	Б2	120	64	4,4	6,3	7	13,21	10,4
14	Б1	137,4	73	3,8	5,6	7	13,39	10,5
14	Б2	140	73	4,7	6,9	7	16,43	12,9
16	Б1	157	82	4	5,9	9	16,18	12,7
16	Б2	160	82	5	7,4	9	20,09	15,8
18	Б1	177	91	4,3	6,5	9	19,58	15,4
18	Б2	180	91	5,3	8	9	223,95	18,8
20	Б1	200	100	5,5	8	11	27,16	21,3
25	Б1	248	124	5	8	12	32,68	25,7
25	Б2	250	125	6	9	12	37,66	29,6
30	Б1	298	149	5,5	8	13	40,8	32
30	Б2	300	150	6,5	9	13	46,78	36,7
35	Б1	346	174	6	9	14	52,68	41,4
35	Б2	350	175	7	11	14	63,14	49,6
40	Б1	396	199	7	11	16	72,16	56,6
40	Б2	400	200	8	13	16	84,12	66
45	Б1	446	199	8	12	18	84,3	66,2
45	Б2	450	200	9	14	18	96,76	76
50	Б1	492	199	8,8	12	20	92,38	72,5
50	Б2	496	199	9	14	20	1011,27	79,5
50	Б3	500	200	10	16	20	114,23	89,7
55	Б1	543	220	9,5	13,5	24	113,36	89
55	Б2	547	220	10	15,5	24	124,75	97,9
60	Б1	596	199	10	15	22	120,45	94,6
60	Б2	600	200	11	17	22	134,41	105,5
70	Б0	693	230	11,8	15,2	24	153,05	120,1
70	Б1	691	260	12	15,5	24	164,74	129,3
70	Б2	697	260	12,5	18,5	24	183,64	144,2

Широкополочные двутавры Ш1, Ш2, Ш3, Ш4, Ш5

Прифиль		Размеры профиля					Площадь сечения, см 2	Масса 1 м длины, кг
		h	d	s	t	R
20	Ш1	194	150	6	9	13	39,01	30,6
25	Ш1	244	175	7	11	16	56,24	44,1
30	Ш1	294	200	8	12	18	72,38	56,8
30	Ш2	300	201	9	15	18	87,38	68,6
35	Ш1	334	249	8	11	20	83,17	65,3
35	Ш2	340	250	9	14	20	101,51	79,7
40	Ш1	383	299	9,5	12,5	22	112,91	88,6
40	Ш2	390	300	10	16	22	135,95	106,7
45	Ш1	440	300	11	18	24	157,38	123,5
50	Ш1	482	300	11	15	26	145,52	114,2
50	Ш2	487	300	14,5	17,5	26	176,34	138,4
50	Ш3	493	300	15,5	20,5	26	198,86	156,1
50	Ш4	499	300	16,5	23,5	26	221,38	173,8
60	Ш1	582	300	12	17	28	174,49	137
60	Ш2	589	300	16	20,5	28	217,41	170,7
60	Ш3	597	300	18	24,5	28	252,37	198,1
60	Ш4	605	300	20	28,5	28	287,33	225,6
70	Ш1	692	300	13	20	28	211,49	166
70	Ш2	698	300	15	23	28	242,53	190,4
70	Ш3	707	300	18	27,5	28	289,09	226,9
70	Ш4	715	300	20,5	31,5	28	329,39	258,6
70	Ш5	725	300	23	36,5	28	375,69	294,9
80	Ш1	782	300	13,5	17	28	209,71	164,6
80	Ш2	792	300	14	22	28	243,45	191,1
90	Ш1	881	299	15	18,5	28	243,96	191,5
90	Ш2	890	299	15	23	28	270,87	212,6
100	Ш1	990	320	16	21	30	293,8	230,6
100	Ш2	998	320	17	25	30	328,88	258,2
100	Ш3	1006	320	18	29	30	363,96	285,7
100	Ш4	1013	320	19,5	32,5	30	400,58	314,5

 Колонные двутавры К1, К2, К3, К4, К5

Прифиль		Размеры профиля					Площадь сечения, см 2	Масса 1 м длины, кг
		h	d	s	t	R
20	К1	196	199	6,5	10	13	52,69	41,4
20	К2	200	200	8	12	13	63,53	49,9
25	К1	246	249	8	12	16	79,72	62,6
25	К2	250	250	9	14	16	92,18	72,4
25	К3	253	251	10	15,5	16	102,21	80,2
30	К1	298	299	9	14	18	110,8	87
30	К2	300	300	10	15	18	119,78	94
30	К3	300	305	15	15	18	134,78	105,8
30	К4	304	301	11	17	18	134,82	105,8
35	К1	342	348	10	15	20	139,03	109,1
35	К2	350	350	12	19	20	173,87	136,5
40	К1	394	398	11	18	22	186,81	146,6
40	К2	400	400	13	21	22	218,69	171,7
40	К3	406	403	16	24	22	254,87	200,1
40	К4	414	405	18	28	22	295,39	231,9
40	К5	429	400	23	35,5	22	370,49	290,8

П р и м е ч а н и я

Площадь поперечного сечения, масса профиля длиной 1 м и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см3 .

Купить двутавр Вы можете позвонив по телефону
+7(343)346-53-25 или сделать заказ прямо на сайте

soyuz-ss.ru

Двутавр 20 – вес 1 метра, размеры, сортамент двутавровой балки

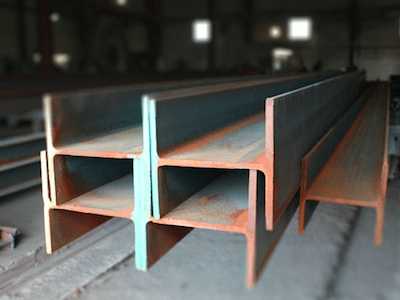

Двутавровая балка – разновидность стального фасонного проката, поперечное сечение которого напоминает букву «Н». Применяется при строительстве многоэтажных жилых, административных и промышленных объектов для создания каркасов, укрепления перекрытий, в мостостроении, при изготовлении подъемных кранов, сооружении самолетных ангаров. Производство этой металлопродукции регламентируется ГОСТами 26020-83, 8239-89, АСЧМ 20-93.

Сортамент двутавровой балки 20Б1

Двутавр 20Б1 изготавливается в соответствии с ГОСТом 26020-83 или АСЧМ 20-93, имеет параллельные внутренние грани полок. В продажу эта металлопродукция поступает отрезками длиной 4-12 м. Размеры стенок и полок, а следовательно, площадь сечения и масса 1 м длины двутавра 20Б1, производимого по этим стандартам, немного различаются.

Таблица размеров и массы двутавра 20Б1

Нормативный документ	Высота стенки, h, мм	Ширина полки, b, мм	Толщина стенки, s, мм	Толщина полки, t, мм	Радиус сопряжения, r, мм	Площадь сечения, см2	Вес 1 м длины, m, кг
ГОСТ 26020-83	200	100	5,6	8,5	12	28,49	22,4
АСЧМ 20-93	200	100	5,5	8,0	11	27,16	21,3

Характеристики

Металлопродукция производится способом горячей прокатки при температурах 1100-1250°C на автоматизированных прокатных ста

treydmetall.ru

МЕТАЛЛОБАЗА – Расчет веса балки двутавровой

Сколько весит метр? Как узнать сколько килограмм в метре и метров в килограмме (балка двутавровая с уклоном внутренних граней полок (ГОСТ 8239-89),    балка специальная (ГОСТ 19425-74), балка широкополочная с параллельными гранями полок (ГОСТ 26020-83), балка нормальная с параллельными гранями полок (ГОСТ 26020-83), балка среднеполочная специальных размеров (СТО АСЧМ 20-93), балка колонная с параллельными гранями полок (ГОСТ 26020-83), балка дополнит.серии с параллельными гранями полок (ГОСТ 26020-83), балка широкополочная специальных размеров (СТО АСЧМ 20-93), балка широкополочная (СТО АСЧМ 20-93), балка нормальная (СТО АСЧМ 20-93), балка колонная (СТО АСЧМ 20-93), балка колонная специальных размеров (СТО АСЧМ 20-93), балка узкополочная (СТО АСЧМ 20-93), балка нормальная специальных размеров (СТО АСЧМ 20-93))?   Вес балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89) Вес балки специальной (ГОСТ 19425-74) Номер двутавра Размеры Вес 1м, кг Метров в тонне Номер двутавра Размеры Вес 1м, кг Метров в тонне h b s t h b s t 10 100 55 4,5 7,2 9,46 105,71 14С 140 80 5,5 9,1 16,9 59,17 12 120 64 4,8 7,3 11,5 86,96 20С 200 100 7 11,4 27,9 35,84 14 140 73 4,9 7,5 13,7 72,99 20Са 200 102 9 11,4 31,1 32,15 16 160 81 5 7,8 15,9 62,89 22С 220 110 7,5 12,3 33,1 30,21 18 180 90 5,1 8,1 18,4 54,35 27С 270 122 8,5 13,7 42,8 23,36 20 200 100 5,2 8,4 21 47,62 27Са 270 124 10,5 13,7 47 21,28 22 220 110 5,4 8,7 24 41,67 36С 360 140 14 15,8 71,3 14,03 24 240 115 5,6 9,5 27,3 36,63 18М 180 90 7 12 25,8 38,76 27 270 125 6 9,8 31,5 31,75 24М 240 110 8,2 14 38,3 26,11 30 300 135 6,5 10,2 36,5 27,4 30М 300 130 9 15 50,2 19,92 33 330 140 7 11,2 42,2 23,7 36М 360 130 9,5 16 57,9 17,27 36 360 145 7,5 12,3 48,6 20,58 45М 450 150 10,5 18 77,6 12,89 40 400 155 8,3 13 57 17,54               45 450 160 9 14,2 66,5 15,04 Вес балки широкополочной с параллельными гранями полок (ГОСТ 26020-83) 50 500 170 10 15,2 78,5 12,74 Номер двутавра Размеры Вес 1м, кг Метров в тонне 55 550 180 11 16,5 92,6 10,8 h b s t 60 600 190 12 17,8 108 9,26 20Ш1 193 150 6 9 30,6 32,7               23Ш1 226 155 6,5 10 36,2 27,6 Вес балки нормальной с параллельными гранями полок (ГОСТ 26020-83) 26Ш1 251 180 7 10 42,7 23,4 Номер двутавра Размеры Вес 1м, кг Метров в тонне 26Ш2 255 180 7,5 12 49,2 20,3 h b s t 30Ш1 291 200 8 11 53,6 18,7 10Б1 117,6 64 3,8 5,1 8,7 114,9 30Ш2 295 200 8,5 13 61 16,4 12Б1 120 64 4,4 6,3 10,4 96,2 30Ш3 299 200 9 15 68,3 14,6 14Б1 137,4 73 3,8 5,6 10,5 95,2 35Ш1 338 250 9,5 12,5 75,1 13,3 14Б2 140 73 4,7 6,9 12,9 77,5 35Ш2 341 250 10 14 82,2 12,2 16Б1 157 82 4 5,9 12,7 78,7 35Ш3 345 250 10,5 16 91,3 11 16Б2 160 82 5 7,4 15,8 63,3 40Ш1 388 300 9,5 14 96,1 10,4 18Б1 177 91 4,3 6,5 15,4 64,9 40Ш2 392 300 11,5 16 111,1 9 18Б2 180 91 5,3 8 18,8 53,2 40Ш3 396 300 12,5 18 123,4 8,1 20Б1 200 100 5,6 8,5 22,4 44,6 50Ш1 484 300 11 15 114,4 8,7 23Б1 230 110 5,6 9 25,8 38,8 50Ш2 489 300 14,5 17,5 138,7 7,2 26Б1 258 120 5,8 8,5 28 35,7 50Ш3 495 300 15,5 20,5 156,4 6,4 26Б2 261 120 6 10 31,2 32,1 50Ш4 501 300 16,5 23,5 174,1 5,7 30Б1 296 140 5,8 8,5 32,9 30,4 60Ш1 580 320 12 17 142,1 7 30Б2 299 140 6 10 36,6 27,3 60Ш2 587 320 16 20,5 176,9 5,7 35Б1 346 155 6,2 8,5 38,9 25,7 60Ш3 595 320 18 24,5 205,5 4,9 35Б2 349 155 6,5 10 43,3 23,1 60Ш4 603 320 20 28,5 234,2 4,3 40Б1 392 165 7 9,5 48,1 20,8 70Ш1 683 320 13,5 19 169,9 5,9 40Б2 396 165 7,5 11,5 54,7 18,3 70Ш2 691 320 15 23 197,6 5,1 45Б1 443 180 7,8 11 59,8 16,7 70Ш3 700 320 18 27,5 235,4 4,2 45Б2 447 180 8,4 13 67,5 14,8 70Ш4 708 320 20,5 31,5 268,1 3,7 50Б1 492 200 8,8 12 73 13,7 70Ш5 718 320 23 36,5 305,9 3,3 50Б2 496 200 9,2 14 80,7 12,4               55Б1 543 220 9,5 13,5 89 11,2 Вес балки среднеполочной специальных размеров (СТО АСЧМ 20-93) 55Б2 547 220 10 15,5 97,9 10,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 60Б1 593 230 10,5 15,5 106,2 9,4 h b s t 60Б2 597 230 11 17,5 115,6 8,7 20Д1А 207 133 5,8 8,4 26,7 37,5 70Б1 691 260 12 15,5 129,3 7,7 20Д2А 210 134 6,4 10 31,5 31,7 70Б2 697 260 12,5 18,5 144,2 6,9 25Д2А 258 146 6,1 9,1 32,9 30,4 80Б1 791 280 13,5 17 159,5 6,3 25Д3А 262 147 6,6 11 38,8 25,8 80Б2 798 280 14 20,5 177,9 5,6               90Б1 893 300 15 18,5 194 5,2 Вес балки колонной с параллельными гранями полок (ГОСТ 26020-83) 90Б2 900 300 15,5 22 213,8 4,7 Номер двутавра Размеры Вес 1м, кг Метров в тонне 100Б1 990 320 16 21 230,6 4,3 h b s t 100Б2 998 320 17 25 258,2 3,9 20К1 195 200 6,5 10 41,5 24,1 100Б3 1006 320 18 29 285,7 3,5 20К2 198 200 7 11,5 46,9 21,3 100Б4 1013 320 19,5 32,5 314,5 3,2 23К1 227 240 7 10,5 52,2 19,2               23К2 230 240 8 12 59,5 16,8 Вес балки дополнит.серии с параллельными гранями полок (ГОСТ 26020-83) 26К1 255 260 8 12 65,2 15,3 Номер двутавра Размеры Вес 1м, кг Метров в тонне 26К2 258 260 9 13,5 73,2 13,7 h b s t 26К3 262 260 10 15,5 83,1 12 24ДБ1 239 115 5,5 9,3 27,8 36 30К1 296 300 9 13,5 84,8 11,8 27ДБ1 269 125 6 9,5 31,9 31,3 30К2 300 300 10 15,5 96,3 10,4 35ДБ1 349 127 5,8 8,5 33,6 29,8 30К3 304 300 11,5 17,5 108,9 9,2 36ДБ1 360 145 12,3 18 49,1 20,4 35К1 343 350 10 15 109,7 9,1 40ДБ1 399 139 6,2 9 39,7 25,2 35К2 348 350 11 17,5 125,9 7,9 45ДБ1 450 152 11 15 52,6 19 35К3 353 350 13 20 144,5 6,9 45ДБ2 450 180 7,6 13,3 65 15,4 40К1 393 400 11 16,5 138 7,2 30ДШ1 300,6 201,9 9,4 16 72,7 13,8 40К2 400 400 13 20 165,6 6 40ДШ1 397,6 302 11,5 18,7 124 8,1 40К3 409 400 16 24,5 202,3 4,9 50ДШ1 496,2 303,8 14,2 21 155 6,5 40К4 419 400 19 29,5 242,2 4,1               40К5 431 400 23 35,5 291,2 3,4 Вес балки широкополочной специальных размеров (СТО АСЧМ 20-93)               Номер двутавра Размеры Вес 1м, кг Метров в тонне Вес балки широкополочной (СТО АСЧМ 20-93) h b s t Номер двутавра Размеры Вес 1м, кг Метров в тонне 30Ш2С 298 201 9 14 65,4 15,3 h b s t 50Ш2С 488 300 11 18 128 7,8 20Ш1 194 150 6 9 30,6 32,7               25Ш1 244 175 7 11 44,1 22,7               30Ш1 294 200 8 12 56,8 17,6               30Ш2 300 201 9 15 68,6 14,6               35Ш1 334 249 8 11 65,3 15,3 Вес балки нормальной (СТО АСЧМ 20-93) 35Ш2 340 250 9 14 79,7 12,5 Номер двутавра Размеры Вес 1м, кг Метров в тонне 40Ш1 383 299 9,5 12,5 88,6 11,3 h b s t 40Ш2 390 300 10 16 106,7 9,4 20Б1 200 100 5,5 8 21,3 46,9 45Ш1 440 300 11 18 123,5 8,1 25Б1 248 124 5 8 25,7 38,9 50Ш1 482 300 11 15 114,2 8,8 25Б2 250 125 6 9 29,6 33,8 50Ш2 487 300 14,5 17,5 138,4 7,2 30Б1 298 149 5,5 8 32 31,3 50Ш3 493 300 15,5 20,5 156,1 6,4 30Б2 300 150 6,5 9 36,7 27,2 50Ш4 499 300 16,5 23,5 173,4 5,8 35Б1 346 174 6 9 41,4 24,2               35Б2 350 175 7 11 49,6 20,2 Вес балки колонной (СТО АСЧМ 20-93) 40Б1 396 199 7 11 56,6 17,7 Номер двутавра Размеры Вес 1м, кг Метров в тонне 40Б2 400 200 8 13 66 15,2 h b s t 45Б1 446 199 8 12 66,2 15,1 20К1 196 199 6,5 10 41,4 24,2 45Б2 450 200 9 14 76 13,2 20К2 200 200 8 12 49,9 20 50Б1 492 199 8,8 12 72,5 13,8 25К1 246 249 8 12 62,6 16 50Б2 496 199 9 14 79,5 12,6 25К2 250 250 9 14 72,4 13,8 55Б1 543 220 9,5 13,5 89 11,2 25К3 253 251 10 15,5 80,2 12,5 55Б2 547 220 10 15,5 97,9 10,2 30К1 298 299 9 14 87 11,5 60Б1 596 199 10 15 94,6 10,6 30К2 300 300 10 15 94 10,6 60Б2 600 200 11 17 105,5 9,5 30К3 300 305 15 15 105,8 9,5               30К4 304 301 11 17 105,8 9,5 Вес балки колонной специальных размеров (СТО АСЧМ 20-93) 35К1 342 348 10 15 109,1 9,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 35К2 350 350 12 19 136,5 7,3 h b s t 40К1 394 398 11 18 146,6 6,8 12КС 125 125 6,5 10 23,8 42 40К2 400 400 13 21 171,7 5,8 15К1С 150 150 7 10 31,5 31,7 40К3 406 403 16 24 200,1 5 15К1А 152 152 5,8 6,6 22,6 44,2 40К4 414 405 18 28 231,9 4,3 15К2А 157 153 6,6 9,3 30,1 33,2 40К5 429 400 23 35,5 290,8 3,4 15К3А 162 154 8,1 11,6 37,4 26,7               20К2А 203 203 7,2 11 46 21,7 Вес балки узкополочной (СТО АСЧМ 20-93) 20К3А 206 204 7,9 12,6 52,2 19,2 Номер двутавра Размеры Вес 1м, кг Метров в тонне 20К4А 210 205 9,1 14,2 59,3 16,9 h b s t 20К5А 216 206 10,2 17,4 71,5 14 31У3А 309 102 6 8,9 28,5 35,1 20К4С 200 204 12 12 56,2 17,8 31У4А 313 102 6,6 10,8 32,9 30,4 25К1АС 246 256 10,5 10,7 63,5 15,7 36У1А 349 127 5,8 8,5 32,9 30,4 25К4С 244 252 11 11 64,4 15,5 36У2А 353 128 6,5 10,7 39,2 25,5 30К3С 294 302 12 12 84,5 11,8 41У1А 399 140 6,4 8,8 50,3 19,9 31К1АС 299 306 11 11 79,2 12,6 41У2А 403 140 7 11,2 46,5 21,5 31К3АС 308 310 15,4 15,5 111,4 9 46У3А 459 154 9,1 15,4 68,8 14,5 35К3С 338 351 13 13 106 9,4 61У1А 599 178 10 12,8 82,7 12,1 35К4С 344 354 16 16 131 7,6 61У2А 603 179 10,9 15 93,1 10,7 40К9С 394 405 18 18 168 6                                           Вес балки нормальной специальных размеров (СТО АСЧМ 20-93)     Номер двутавра Размеры Вес 1м, кг Метров в тонне Номер двутавра Размеры Вес 1м, кг Метров в тонне h b s t h b s t 31Б1А 310 165 5,8 9,7 38,9 25,7 41Б1А 403 177 7,5 10,9 53,7 18,6 31Б2А 313 166 6,6 11,2 44,8 22,3 41Б2А 407 178 7,7 12,8 59,8 16,7 31Б3А 317 167 7,6 13,2 52,5 19 46Б1А 457 190 9 14,5 74,5 13,4 36Б1А 352 171 6,9 9,8 45,1 22,2 46Б2А 460 191 9,9 16 82,2 12,2 36Б2А 355 171 7,2 11,6 50,7 19,7 61Б1А 603 228 10,5 14,9 102,5 9,8 36Б3А 358 172 7,9 13,1 56,8 17,6 61Б2А 608 228 11,2 17,3 114,3 8,7
