Уголок стальной. Вес. Таблица. | МеханикИнфо

Уголок стальной. Вес. Таблица. 4.33/5 (86.67%) проголосовало 6



Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.

Различают уголки равнополочные и неравнополочные. В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.

По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.

При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный), для каждого из видов уголка формула будет разной.

Уголок стальной. Вес. Таблица.



Формулы расчета уголка стального.



Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:

Где:

А — ширина полки, мм;

t — толщина полки, мм;

r внутренний — радиус внутреннего закругления, мм;

r внешний — радиус внешнего закругления полок, мм;

ρ — плотность стали, 0,007850 кг/м.



Таблица 1

Теоретический вес уголка равнополочного (ГОСТ 8509-93).



Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:





Где:

А – ширина большей полки, мм;

B — ширина меньшей полки, мм;

t — толщина полки, мм;

r внутренний — радиус внутреннего закругления, мм;

r внешний — радиус внешнего закругления полок, мм;

ρ — плотность стали, 0,007850 кг/м.



Таблица 2

Теоретический вес уголка неравнополочного (ГОСТ 8510-86).



Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:





Где:

b — ширина полки;

S — толщина полки;

R — радиус кривизны;

ρ — плотность  стали, 0,007850 кг/м.



Вес стального уголка.

Таблица 3.1

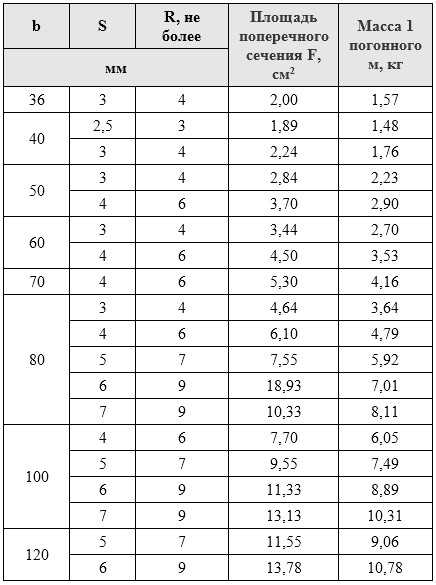

Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

Таблица 3.2

Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).



Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:





Где:

b — ширина меньшей полки;

B — ширина большей полки;

S — толщина полок;

R — радиус кривизны;

ρ — плотность стали, 0,007850 кг/м.



Таблица 4.1

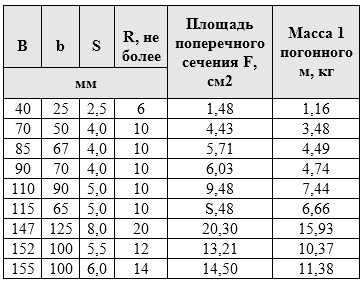

Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

Таблица 4.2

Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).

mechanicinfo.ru

Таблица весов металлопроката

Таблица расчета веса проволоки стальной

Проволока стальная
Диаметр, мм
Вес, в кг метра погонного
3 0,056
4 0,1
5 0,144

Таблица расчета веса круга стального

Круг стальной
Диаметр, мм
Вес, в кг метра погонного
5 0,154
5,5 0,186
6 0,222
6,5 0,26
7 0,302
8 0,395
9 0,499
10 0,616
11 0,746
12 0,888
13 1,041
14 1,21
15 1,39
16 1,58
17 1,78
18 2
19 2,23
20 2,47
21 2,72
22 2,98
23 3,26
24 3,55
25 3,85
26 4,17
27 4,5
28 4,83
29 5,18
30 5,55
31 5,92
32 6,31
33 6,71
34 7,13
36 7,99
38 8,9
40 9,86
42 10,88
45 12,48
48 14,2
50 15,42
53 17,32
56 19,35
57 20,02
58 20,74
59 21,45
60 22,19
65 26,05
70
30,21
75 34,68
80 39,46
85 44,54
90 49,94
95 55,64
100 61,65
105 67,97
110 74,6
115 81,54
120 88,78
125 96,33
130 104,2
135 112,31
140 120,78
145 129,56
150 138,65
155 148,05
160 157,75
165 167,77
170 178,09
175 188,72
180 199,66
185 210,9
190 222,46
195 234,32
200 246,49
205 258,97
210 271,76
215 284,85
220 298,25
225 311,96
230 325,98
235 340,31
240 354,95
245 369,89
250 385,14
255 400,7
260 416,57
265 432,74
270 449,23
275 466,02
280 483,12
285 500,53
290 518,25
295 536,27
300 554,6

Таблица расчета веса листа стального

Лист стальной
Толщина, мм
Вес, в кг метра квадратного
0,2 1,57
0,25 1,96
0,3 2,36
0,4 3,14
0,5 3,93
0,55 4,32
0,6 4,71
0,7 5,5
0,75 5,88
0,8 6,28
0,9 7,06
1 7,85
1,1 8,64
1,2 9,42
1,4 10,99
1,5 11,77
1,6 12,56
1,7 13,34
1,8 14,13
1,9 14,91
2 15,7
2,2 17,27
2,5 19,62
2,8 21,98
3 23,55
3,2 25,12
3,5 27,47
3,6 29,13
4 31,4
4,5 35,4
5 39,3
5,5 43,2
6 47,1
7 54,95
8 62,8
9 70,7
10 78,5
11 86,4
12 94,2
13 102
14 110
15 118
16 126
17 133
18 141,3
19 149
20 157
21 165
22 173
23 181
24 188
25
196,3
26 204
27 212
28 220
29 228
30 236
40 314
50 392,5
60 471

Таблица расчета веса квадрата стального

Квадрат стальной Вес, в кг метра погонного
3х3 0,071
3,2х3,2 0,08
4х4 0,126
4,5х4,5 0,159
5х5 0,196
5,5х5,5 0,238
6х6 0,283
6,3х6,3 0,311
7х7 0,385
8х8 0,502
9х9 0,636
10х10 0,785
11х11 0,95
12х12 1,13
13х13 1,33
14х14 1,54
15х15 1,77
16х16 2,01
17х17 2,27
18х18 2,54
19х19 2,83
20х20 3,14
21х21 3,46
22х22 3,8
23х23 4,15
24х24 4,52
25х25 4,91
26х26 5,3
27х27 5,72
28х28 6,15
29х29 6,6
30х30 7,06
31х31 7,54
32х32 8,04
33х33 8,55
34х34 9,07
35х35 9,62
36х36 10,17
37х37 10,75
38х38 11,24
39х39 11,94
40х40 12,56
41х41 13,2
42х42 13,85
45х45 15,9
46х46 16,61
48х48 18,09
50х50 19,62
53х53 22,1
55х55 23,75
56х56 24,61
58х58 26,4
60х60 28,26
65х65 33,17
70х70 38,4
80х80 50,24
85х85 56,72
90х90 63,59
100х100 78,5
110х110 94,99
120х120 113,04
125х125 122,66
130х130 132,67
140х140 153,86
150х150 176,63
160х160 200,96
170х170 226,87
180х180 254,34
190х190 283,39
200х200 314

Таблица расчета веса балки двутавровой стальной

Балка двутавровая стальная Вес, в кг метра погонного
10 9,46
12 11,5
14 13,7
16 15,9
18 18,4
18Б1 15,4
20 21
20а 22,7
22 24
22а 25,8
24 27,3
24а 29,4
27 31,5
27а 33,9
30 36,5
30а 39,2
33 42,2
36 48,6
40 57
45 66,5
50 78,5
55 92,6
60 108

Таблица расчета веса шестигранника стального

Шестигранник стальной Вес, в кг метра погонного
10 0,68
11 0,82
12 0,98
13 1,15
14 1,33
15 1,53
16 1,74
17 1,96
18 2,2
19 2,45
20 2,72
21 3
22 3,29
24 3,92
25 4,25
26 4,59
27 4,96
28 5,33
29 5,7
30 6,12
32 6,96
34 7,86
36 8,81
38 9,82
40 10,86
41 11,54
42 11,99
43 12,71
46 14,53
47 14,95
48 15,66
50 16,98
52 18,4
55 20,58
57 22,35
60 24,5
65 28,7

Таблица расчета веса швеллера стального

Швеллер стальной Полка Вес, в кг метра погонного
5 4,84
6,5 5,9
8 7,05
10 8,59
12 10,4
14 12,3
ус.полка 14 13,3
16 14,2
ус.полка 16 15,3
18 16,3
ус.полка 18 17,4
20 18,4
ус.полка 20 19,8
22 21
ус.полка 22 22,6
24 24
ус.полка 24 25,8
27 27,7
30 31,8
36 41,9
40 48,3

Таблица расчета веса уголка стального

Уголок стальной Полка Вес, в кг метра погонного
20х20 3 0,89
4 1,15
25х25 3 1,12
4 1,46
28х28 3 1,27
32х32 3 1,46
4 1,91
35х35 3 1,59
4 2,12
36х36 3 1,65
4 2,16
40х40 3 1,85
4 2,42
5 2,97
45х45 3 2,08
4 2,73
5 3,37
50х50 3 2,32
4 3,05
5 3,77
6 4,5
56х56 3,5 3,03
4 3,44
5 4,25
63х63 4 3,9
5 4,81
6 5,72
70х70 4,5 4,87
5 5,38
6 6,39
7 7,39
8 8,37
75х75 5 5,8
6 6,89
7 7,96
8 9,02
9 10,1
80х80 5,5 6,78
6 7,36
7 8,51
8 9,65
90х90 6 8,33
7 9,64
8 10,9
9 12,2
100х100 6,5 10,1
7 10,8
8 12,2
10 15,1
12 17,9
14 20,6
16 23,3
110х110 7 11,9
8 13,5
125х125 8 15,5
9 17,3
10 19,1
125х125 12 22,7
14 26,2
16 33,8
140х140 9 19,4
10 21,5
12 25,5
160х160 10 24,7
11 27
12 29,4
14 33,4

Таблица расчета веса уголка стального неравнополочного

Уголок стальной неравнополочный Полка, мм Вес, в кг метра погонного Метров погонных
в 1 тонне
25х16 3 0.91 1098
30х20 3 1.12 892
30х20 4 1.46 684
32х20 3 1.17 854
32х20 4 1.52 657
40х25 3 1.48 675
40х25 4 1.94 515
40х25 5 2.38 421
45х28 3 1.68 595
45х28 4 2.20 454
50х32 3 1.90 526
50х32 4 2.40 416
56х38 4 2.82 355
56х38 5 3.46 289
63х40 4 3.17 315
63х40 5 3.92 255
63х40 6 4.65 215
63х40 8 6.06 165
65х50 5 4.37 229
65х50 6 5.18 193
65х50 7 5.99 167
65х50 8 6.80 147
70х45 5 4.41 227
75х60 5 4.81 208
75х60 6 5.71 175
75х60 7 6.58 152
75х60 8 7.46 134
80х50 5 4.50 222
80х50 6 5.95 168
80х60 6 6.41 156
80х60 7 7.41 135
80х60 8 8.40 119
90х56 6 6.71 149
90х56 8 8.78 114
100х63 6 7.58 132
100х63 7 8.77 114
100х63 8 9.90 101
100х63 10 12.20 82
100х65 7 8.85 113
100х65 8 10 100
100х65 10 12.35 81
110х70 8 10.99 91
125х80 7 11.11 90
125х80 8 12.66 79
125х80 10 15.63 64
125х80 12 18.52 54
140х90 8 14.29 70
140х90 10 17.54 57
160х100 9 18.18 55
160х100 10 20 50
160х100 12 23.58 42.4
160х100 14 27.32 36.6
180х110 10 22.22 45
180х110 12 26.46 37.8
200х125 11 27.40 36.5
200х125 12 29,76 33.6
200х125 14 34.48 29
200х125 16 39.06 25.6

Таблица расчета веса трубы стальной бесшовной

Труба стальная бесшовная Полка Вес, в кг метра погонного
18 2 0,789
20 2 0,888
22 2 0,986
25 3 1,63
28 3 1,85
30 2,5 1,7
32 2,5 1,82
34 3,5 2,63
38 3 2,59
40 3 2,74
45 3,5 3,58
51 3 3,55
60 3 4,22

Таблица расчета веса трубы стальной водогазопроводной (ВГП)

Труба стальная водогазопроводная (ВГП) Полка Вес, в кг метра погонного
15 2,8 1,28
20 2,8 1,66
25 3,2 2,39
32 3,2 3,09
40 3,5 3,84
50 3,5 4,88

Таблица расчета веса трубы стальной электросварной

Труба стальная электросварная Полка Вес, в кг метра погонного
57 3 4
3,5 4,62
76 3 5,4
3,5 6,26
4 7,1
89 3 6,36
3,5 7,38
4 8,89
4,5 9,38
5 10,36
102 3,5 8,5
4 9,67
108 3,5 9,02
4 10,26
4,5 11,49
5 12,7
114 4 10,85
4,5 12,15
127 4 12,13
133 4 12,72
4,5 14,62
5 15,78
159 4 15,29
4,5 17,15
5 18,99
6 22,64
168 4,5 18,14
5 20,1
219 5 26,6
6 31,52
7 36,6
8 41,63
273 5 33,05
6 39,51
7 45,92
8 52,28
325 6 47,2
7 54,9
8 62,54
9 70,14
377 6 54,9
7 63,87
8 72,8
426 6 62,15
7 72,33
8 82,47
9 92,56
10 10259
530 7 90,28
8 102,99
9 115,64
10 128,24
12 153,3
10 152,9
12 182,89
720 8 140,5
9 157,8
12 182,89
820 9 180
10 199,8
12 239,1
1020 10 249,1
1220 12 357,5
1420 16 554

аблица расчета веса трубы стальной водогазопроводной (ВГП) оцинкованной

Труба стальная водогазопроводная (ВГП) оцинкованная Полка Вес, в кг метра погонного
57 3,5 4,8
76 3,5 6,45
4 7,32
89 3,5 7,6
108 3,5 9,29
4 10,57
114 4 11,18
4,5
133 4,5 14,69
5
159 4,5 17,66

Таблица расчета веса трубы стальной профильной

Труба стальная профильная Полка Вес, в кг метра погонного
15х15 1,5 0,605
20х20 1,5 0,841
2 1,075
25х25 1,5 1,07
2 1,39
28х25 1,5 1,18
30х20 1,5 1,1
30х30 1,5 1,403
2 1,7
40х20 1,5 1,403
2 1,85
40х25 1,5 1,55
2 1,91
40х28 3 2,96
40х40 1,5 1,88
2 2,33
2,5 2,85
3 3,36
4 4,3
50х25 1,5 1,77
2 2,23
3 3,48
50х50 2 2,96
2,5 3,86
3 4,81
4 5,56
60х30 2 2,8
3 3,95
60х40 2 3,21
3 4,42
4 5,77
60х60 2,5 4,74
3 5,76
4 6,82
5 8,3
80х40 2 3,726
3 5,37
4 7,03
80х60 3 6,45
3,5 7,3
4 8,29
80х80 3 7,36
4 9,33
5 11,44
100х40 4 8,29
100х50 4 8,91
100х60 4 9,33
100х80 4 10,5
100х100 4 11,8
6 17,22
120х60 4 10,83
120х80 4 11,93
5 13,34
120х120 4 14,41
5 17,55
6 20,99
140х60 4 12,25
140х140 5 20,95
6 24,76
7 28,57
150х150 7 30,77
160х120 4 16,47
160х160 5 24,8
180х180 6 32,05
8 42,34
200х160 6 31,98
200х200 6 36,06
8
10

ru-stroyka.com

Вес уголка. Таблица расчета п.м.

В данном калькуляторе приведены расчеты веса металлического уголка. Для того чтобы получить ответ на свой заскорузлый вопрос об этом несчастном весе, пройдите несколько простых шагов- калькулятор все сделает за Вас.


В скобках стоить заметить, что в калькуляторе:

  • В расчете веса погонного метра принята плотность металла равной 7 850 кг/м3.
  • Приведенные значения являются справочными, и не отображают фактический вес уголка. Как правило, разница между расчетным весом уголка и фактическим +/-5%.

Шаг первый

В ниспадающем поле меню выберите интересующую ширину полки уголка (в мм):

Ширина х Высота уголка, мм:

20х2025х2528х2830х3032х3235х3540х4045х4550х5056х5660х6063х6370х7075х7580х8090х90100х100

Шаг второй

Далее выберете толщину полки интересующей вас номенклатуры:



Ну вот и готово. Данные в калькулятор заведены, осталось нажать на кнопку «Расчитать»

Расчитать



Шаг третий

Смотрим в табличке внимательно, записываем на память или на бумажку…

УголокМасса 1 м уголка, кгКол-во метров в тонне

Хотя нет, про бумажку конечно загнуто. В следующей табличке предусмотрены последние просмотренные вами результаты по весу стального уголка.Так сказать на всякий случай, вдруг забыли чего…
Если что то не понравилось- смело жмите на кнопку «Сбросить предыдущие результаты»

Вы смотрели:

Сбросить предыдущие результаты

Здесь будут отображаться последние просмотренные вами результаты:

Ну и посмотреть вес уголка вы посмотрели, сейчас посмотрите на наши цены металлопроката:


Далее принято говорить, что наша компания такая хорошая и правильная, что мол купите у нас и все такое, но это все лирика. Мы понимаем, что если вы смотрите справочную информацию о весе металлопроката, ни какой речи об его покупки пока еще не идет…

Но это пока…

Вообщем, нужен уголок- звоните пишите, контакты вверху на каждой страничке нашего сайта…


Виды предлагаемого металлопроката (цены, условия отгрузки):

gazoblock-ek.ru

точный вес 1 метра, информационная таблица для специалистов, краткая характеристика

Качественные уголки занимают одну из лидирующих позиций в сфере применения металлопроката. Для производства могут использоваться различные виды углеродистой и низколегированной стали. Все стальные уголки принято разделять по типу сечения на неравнополочные и равнополочные. Профессионалам в области строительства и производства часто необходимо иметь при себе таблицу веса уголков. Именно так можно сэкономить время на выполнение всевозможных расчётов.

Характеристики и принцип производства

На сегодняшний день равнополочный стальной уголок изготовляется в соответствии с законодательными нормами, которые прописаны в документации ГОСТ 8509–93 . Для массового производства этой категории металлопроката используются универсальные заготовки квадратной формы, которые в итоге приобретают нужные очертания с равными по ширине полками. Среди специалистов такие детали различаются в зависимости от показателей точности (количество отклонений от установленной нормы). Благодаря этому существует две наиболее распространённые классификации уголка:

  1. Изделия обычной точности — маркируется буквой «В».
  2. Детали высокой точности — обозначается как «А».

В промышленном строительстве чаще всего используются изделия обычной точности. Но если уголок будет задействован в изготовлении ответственных металлических конструкций, которые будут систематически подвергаться большим нагрузкам, тогда лучше всего использовать детали высокой точности. Это связано с тем, что такие изделия отличаются более высокими показателями прочности.

Что касается уголков класса «В», то для них действуют допустимые отклонения от установленных норм:

  • Стальной уголок, ширина полок которого достигает 90 мм, должен иметь допустимое отклонение 1,5 мм.
  • Если ширина полки составляет 45 мм, то допустимое отклонение не должно превышать 1 мм.
  • Допустимое отклонение в уголках до 250 мм не должно превышать 3 мм.
  • Когда ширина полки составляет 150 мм, то уровень отклонения находится в пределах 2 мм.

Отдельно стоит учесть, что специалисты различают несколько разновидностей стального равнополочного уголка, которые отличаются по толщине. Нормальными считаются показатели от 0,3 до 0,5 мм.

Что касается производственного процесса, то он подразделяется на два основных этапа. Горячекатаный способ изготовления основан на том, что стальная заготовка пропускается через специальные вращающиеся валы. Благодаря этому происходит формирование нужных габаритов изделия. Только после этого заготовки пропускаются через прокатный стан под большим давлением.

Важно отметить, что скручивание изделия вдоль оси считается просто недопустимым. Итоговый показатель кривизны детали должен находиться в пределах 0,4% от всей длины.

Современная классификация

На сегодняшний день существует несколько основных классификаций стальных уголков. Отличия их заключаются в сфере применения:

  • Неравнополочный. Эта разновидность металлопроката широко используется для возведения сложных конструкций, таких как арки.
  • Равнополочный. Чаще всего используется в сфере строительства, а также для производства мебели и различных проёмов. Особенно это касается тех ситуаций, когда нужно получить идеально ровный угол.
  • Оцинкованный. Широко используется в условиях с агрессивной средой и химическим воздействием.
  • Горячекатаный. Считается наиболее востребованным среди аналогичных изделий, так как может применяться для изготовления ответственных узлов несущих конструкций, где прогнозируется большое натяжение материала.
  • Уголок из нержавеющего материала. Мастера широко ценят эту разновидность металлопроката, так как его можно использовать для помещений с повышенным уровнем влажности.
  • Изделия из низколегированной стали. Такие детали применяются в тех случаях, когда на конструкцию воздействуют большие нагрузки и негативные атмосферные факторы.
  • Гнутый уголок. Широкие сферы применения этого металлопроката связаны с тем, что он отличается простой схемой монтажа и небольшим весом. Но важно учитывать и недостаток таких изделий — небольшие показатели прочности, что препятствует его использованию в определённых конструкциях.

Оптимальный вес и длина

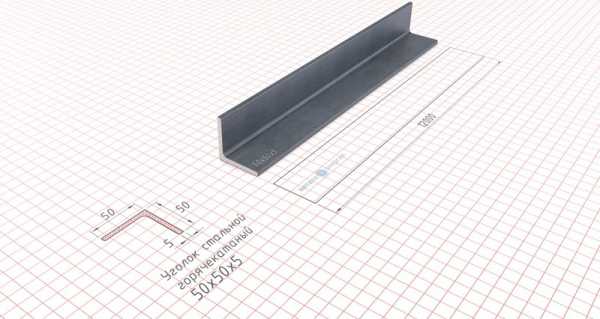

Многие специалисты предпочитают использовать уголок 50х50х5. Вес 1 метра по ГОСТу составляет 3,77 кг. Стоит отметить, что определить вес такой заготовки можно несколькими способами. Но самым быстрым и простым считается тот вариант, когда мастер задействует специальную таблицу сортамента равнополочных стальных изделий из соответствующих стандартов ГОСТ. Благодаря этому можно узнать теоретические показатели удельной массы для каждого типоразмера.

Помимо веса уголка 50х50х5, полезно будет знать ещё некоторые нюансы, которые необходимо указывать при заказе подходящего транспорта для транспортировки. Таким образом, итоговое изделие может быть мерной длины со значениями 6, 9 и даже 12 метров. А вот немерные уголки по длине варьируются от 4 до 12 метров.

Всегда нужно учитывать, что если такая категория металлопроката будет использоваться в сложных эксплуатационных и погодных условиях, то лучше всего выбирать уголки из низколегированной стали. Наибольшим спросом в этом случае пользуются следующие марки: 09Г2, 10ХСНД, 12ГС, 09Г2С или 17Г1С.

Несмотря на то что длина мерных изделий варьируется в пределах от 4 до 12 метров, каждая партия может содержать в своём составе угловой профиль немерной длины (не более 5% от всей массы). С немерными изделиями все обстоит совсем иначе, их размеры не могут быть меньше трёх метров и больше двенадцати. В случае с индивидуальным заказом металлопрокат может изготавливаться ограниченной немерной длины. Если для работы нужен уголок от 6 метров и больше, то итоговые отклонения не должны превышать отметки 70 мм.

Для проведения определённых строительных работ огромное значение занимает кривизна уголков. В случае с изделиями высокой точности этот показатель не должен превышать 0,2%, а вот для обычной точности — 0,4%.

Стоит учесть, что если уголок будет использоваться в той отрасли, где огромное значение занимают прочностные и антикоррозийные свойства, тогда лучше всего выбирать те изделия, которые изготовлены из стали 15 ХСНД и 10 ХСНД. Ведь именно такой металлопрокат будет обладать достаточной лёгкостью и большим эксплуатационным сроком.

Сферы применения

На сегодняшний день существует множество различных областей, где успешно используется сталь угловая 50х50х5. Вес 1 метра уголка считается оптимальным для реализации различных строительных и инженерных задач. Профессиональные строители и конструкторы считают этот материал незаменимым, так как с его помощью можно создать прочные металлические каркасы и бетонные конструкции, возвести долговечные мосты, эстакады, павильоны, козырьки, остановочные пункты и навесы.

Особенно широкое применение уголок нашёл в архитектуре, а также в декорировании зданий и других объектов: лавочек, беседок, дверей, заборов, ворот, оград и даже лестниц. Нередко стальной уголок можно встретить в мебельной промышленности, так как именно он используется для изготовления прочных каркасов, стальных отделок и других элементов.

Металлические уголки широко используются в автомобилестроении и вагоностроении, а также в сфере производства крупногабаритной техники. Мастера используют такие детали для гармоничного оформления углов при создании дверных и оконных проёмов, а также в качестве оригинального декоративного элемента для различных сооружений.

Главные отличия алюминиевых изделий

Алюминиевые уголки с разной толщиной отличаются между собой тем же, что и стальные. Определить точный вес таких изделий достаточно просто. Изначально мастеру нужно выяснить удельную массу 1 метра, которую потом умножают на общее количество метров в партии. Если работа осуществляется с помощью металлических изделий, которые изготовлены в соответствии с нормами ГОСТа 13737, то все вычисления могут быть существенно упрощены. Главное, иметь соответствующий нормативный документ.

Всегда важно помнить, что вес одного метра алюминиевого уголка 50х50х5 составляет всего 1, 210 кг. Помимо этого, такая продукция имеет множество эксплуатационных преимуществ:

  • Хорошо поддаётся обработке любого типа.
  • Не подвергается негативному воздействию коррозии, благодаря чему достигается наибольший эксплуатационный срок.
  • Эксплуатируется в любых температурных режимах.
  • Можно проводить повторную переработку с наименьшими вложениями финансов.
  • Несмотря на небольшой вес алюминиевых изделий, они отличаются высокой прочностью и способны выдержать большие нагрузки.
  • Хорошая пластичность материала упрощает осуществление монтажных работ.

Специалисты отмечают, что алюминиевые уголки отличаются своей универсальностью и надёжностью. Это связано с тем, что с их помощью можно соорудить любую конструкцию, которая будет обладать высокими прочностными показателями, существенно не влияя на вес готового строения.

Сертификация и реализация

Качество изготавливаемых равнополочных стальных уголков контролируется нормативными показателями ГОСТ. Основным подтверждением надёжности и долговечности угловой металлопрокатной продукции служит сертификат, который выдаётся производителям максимум на 3 года. Когда этот срок истекает, компания-производитель должна заново пройти все этапы сертификации в специальном Центре. Производитель получает копии технических условий изготовления уголков. Благодаря этому такая конструкция всегда имеет высокие прочностные показатели, которые не зависят от условий эксплуатации.

Чаще всего производители реализуют целые партии таких деталей, вес которых не превышает 70 тонн. Помимо этого, на изделия обязательно наносится соответствующая маркировка. В зависимости от размера все изделия упаковываются в специальные пачки, которые тоже подвергаются маркировке. За счёт этого существенно облегчается транспортировка и выгрузка продукции.

Отдельно стоит учесть, что в некоторых случаях может быть использована система укладки «ёлочка» — паз в паз. Именно эта технология считается наиболее практичной в сфере промышленного строительства.

Характерные преимущества

Именно в строительной отрасли чаще всего используется металлический уголок, так как цена на эту продукцию считается доступной, благодаря чему можно приобрести большие партии металлопроката. Сами изделия представлены в виде сплошного профиля без каких-либо полых пространств. Благодаря этому можно добиться высоких эксплуатационных и прочностных показателей, что очень важно в сфере промышленных и строительных организаций. Чаще всего уголки 50х50х5 изготавливаются из низколегированной и углеродистой стали, что и определяет такой высокий уровень надёжности металлического уголка.

Отдельно стоит учесть, что к главным преимуществам стальных уголков можно отнести следующие показатели:

  • Хорошее противостояние каким-либо деформациям.
  • Устойчивость к негативному воздействию коррозии.
  • Повышенные показатели прочности.
  • Устойчивость к резким перепадам температуры.
  • Возможность надёжного соединения с помощью сварочного аппарата.

Прежде чем приобрести металлический уголок, нужно тщательно ознакомиться с технологиями его производства, которое подразумевает два универсальных способа. Первая технология основана на прокатке, когда металлическая заготовка проходит через многофункциональный стан, чтобы стальной уголок приобрёл нужную форму и размер. Что касается гнутой продукции, то сама технология сгиба подразумевает использование универсальных профилегибочных станов. Стоит учесть, что она больше всего подходит для тонкостенных уголков, которые не могут использоваться для усиления перекрытий.

tokar.guru

Справочные таблицы веса металла - Уголок прокатный неравнополочный

Справочные таблицы веса металла - Уголок прокатный неравнополочный

Уголок стальной неравнополочный – представляет собой балку Г-образного сечения из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали. Уголок изготавливают из различного материала: пластик, металл, различные композитные сплавы.

Уголки производятся методом горячекатаного проката металла или изгиба холоднокатаного и горячекатаного листа металла. При горячекатаном производстве заготовка формируется до нужных размеров и пропускается под давлением через прокатный стан. Гнутые уголки изготовляют на профилегибочных станках.

забор из дерева

Уголок стальной применяют для монтажа каркасов, упрочнения бетонных конструкций, создания площадок разного назначения. При этом холоднокатаные уголки из обычной стали используются для отделок, а горячекатаные — для несущих конструкций.



Классификация металлических уголков

По длине граней полок:

  • равнополочные;
  • неравнополочные.
  • По точности изготовления:

  • высокой точности — А;
  • повышенной точности — Б;
  • обычной точности — B.
  • По способу изготовления:

  • горячекатаные;
  • холоднокатаные;
  • гнутые из листового проката.
  • По характеристике длины:

  • мерной длины;
  • длины кратной мерной;
  • немерной длины.
  • Теоретические: масса 1 погонного метра уголка неравнополочного и количество метров в тонне

    размерывес 1 метраметров в тонне
    25x16x30,911098,90
    30x20x31,12892,85
    30x20x41,46684,92
    32x20x31,17854,70
    32x20x41,52657,89
    40x25x31,48675,67
    40x25x41,94515,46
    40x25x52,37421,94
    40x30x42,26442,48
    40x30x52,46406,5
    45x28x31,68595,23
    45x28x42,2454,54
    50x32x31,9526,32
    50x32x42,4416,67
    56x36x42,81355,87
    56x36x53,46289,01
    63x40x43,17315,45
    63x40x53,91255,75
    63x40x64,63215,98
    63x40x86,03165,84
    65x50x54,36229,36
    65x50x65,18193,05
    65x50x75,98167,22
    65x50x86,77147,71
    70x45x54,39227,78
    75x60x54,79208,77
    75x60x65,69175,75
    75x60x76,57152,21
    75x60x87,43134,59
    80x50x54,49222,72
    80x50x65,92168,92
    80x60x66,39156,49
    80x60x77,39135,32
    80x60x88,37119,47
    90x56x5,56,17162,07
    90x56x66,7149,25
    90x56x88,77114,03
    100x63x1012,1482,37
    100x63x67,53132,8
    100x63x78,7114,94
    100x63x89,87101,32
    100x65x1012,381,3
    100x65x78,81113,51
    100x65x89,99100,1
    110x70x6,58,98111,36
    110x70x810,9391,49
    125x80x1015,4764,64
    125x80x1218,3454,53
    125x80x711,0490,58
    125x80x812,5379,81
    140x90x1017,4657,27
    140x90x814,1370,77
    160x100x1019,8550,38
    160x100x1223,5842,41
    160x100x1427,2636,68
    160x100x917,9655,68
    180x110x1022,245,05
    180x110x1226,437,88
    200x125x1127,3736,54
    200x125x1229,7433,62
    200x125x1434,4329,04
    200x125x1639,0725,6

    Статьи раздела - оборудование для конюшен
    Инструкции раздела - оборудование для конюшен
    Новости раздела - оборудование для конюшен

    Статьи раздела - художественная ковка
    Инструкции раздела - художественная ковка
    Новости раздела - художественная ковка
    Видео - художественная ковка, оборудование для конюшен, металлоконструкции.


    Возврат к списку

    www.sorokovka.ru

    расчет массы партии, характеристики, таблица

    Горячекатаный уголок – вид фасонного стального проката, изготавливаемый горячей деформацией при температурах, которые превышают температуру рекристаллизации стали. Наиболее востребованный вариант – равнополочный профиль. Такая металлопродукция востребована в строительстве, машино- и станкостроении, для изготовления нестандартного технологического оборудования, ворот, калиток, устройства козырьков, навесов, ограждений. Сортамент стального горячекатаного уголка соответствует ГОСТу 8509-93. Марка стали для производства этой металлопродукции выбирается, в зависимости от запланированного эксплуатационного назначения.

    Характеристики стального горячекатаного уголка

    Для изготовления металлоизделий рядового применения востребованы углеродистые стали обыкновенного качества. Для использования углового профиля под высокими нагрузками и в сложных эксплуатационных условиях при его производстве применяют углеродистые качественные конструкционные марки и низколегированные стали, стойкие к пониженным температурам. С целью повышения коррозионной стойкости металлоизделия из «черной» углеродистой стали покрывают цинковым, керамоцинковым или алюмоцинковым слоем. Металлопокрытия обеспечивают более высокую степень защиты, по сравнению с лакокрасочными материалами.

    Благодаря форме профиля, металлоизделия устойчивы к усилиям на изгиб и растяжение, но плохо противостоят скручиванию. Продукция может иметь разные показатели точности размеров:

    • «А» – профильные изделия высокой точности;
    • «В» – продукция обычной точности.

    Определение массы партии стального уголка

    Для расчета примерной массы партии углового профиля можно воспользоваться следующей формулой:

    M = 2A*s*7,85*L, в которой:

    M – масса профильного изделия, кг;

    A – ширина полки, м;

    s – толщина, мм;

    7,85 – средняя плотность стали, кг/дм3;

    L – длина изделия.

    Для определения массы партии равнополочного стального уголка по таблице вес одного погонного метра умножают на общий метраж.

    Таблица размеров и весов 1 м равнополочного уголка

    Номер (ширина полки, мм) Толщина стенки, мм Масса 1 м, кг Номер уголка Толщина стенки, мм Масса 1 м, кг
    20 3 0,887 80 5,5 6,777
    20 4 1,146 80 6 7,360
    25 3 1,123 80 7 8,513
    25 4 1,46 80 8 9,652
    25 5 1,782 80 10 11,88
    28 3 1,269 80 12 14,05
    30 3 1,364 90 6 8,327
    30 4 1,78 90 7 9,638
    30 5 2,18 90 8 10,93
    32 3 1,463 90 9 12,21
    32 4 1,911 90 10 13,48
    35 3 1,604 90 12 15,96
    35 4 2,099 100 7 10,79
    35 5 2,578 100 8 12,25
    40 3 1,846 100 10 15,1
    40 4 2,419 100 12 17,9
    40 5 2,976 100 14 20,63
    40 6 3,518 100 15 21,97
    45 3 2,081 100 16 23,3
    45 4 2,733 120 8 14,74
    45 5 3,369 120 10 18,23
    45 6 3,989 120 12 21,65
    50 3 2,324 120 15 26,67
    50 4 3,054 140 9 19,41
    50 5 3,769 140 10 21,45
    50 6 4,467 140 12 25,5
    50 7 5,150 150 10 23,02
    50 8 5,818 150 12 27,39
    60 4 3,707 150 15 33,82
    60 5 4,578 150 18 40,11
    60 6 5,434 160 11 27,02
    60 8 7,098 160 12 29,35
    60 10 8,700 160 14 33,97
    63 4 3,896 160 16 38,52
    63 5 4,814 160 18 43,01
    63 6 5,717 160 20 47,44
    70 5 5,382 180 11 30,47
    70 6 6,395 180 12 33,12
    70 7 7,392 180 15 40,96
    70 8 8,373 180 18 48,66
    70 10 10,29 180 20 53,72
    75 5 5,797 200 12 36,97
    75 7 7,964 200 20 60,08
    75 9 10,07 200 30 87,56

    В продажу стальной уголок поступает хлыстами длиной – 4-12 м, по заказу длина отрезков может быть увеличена.

    metallz.ru

    Расчет стального уголка | Характеристики гнутого металлического уголка

    Стальной уголок – наиболее востребованный вид фасонного проката. По способу производства он разделяется на горячекатаный и гнутый. Исходные материалы: углеродистые стали обыкновенного качества Ст3 пс/сп (для рядового применения), качественные, низколегированные 09Г2С, 17Г1С, 10ХСНД, 15 ХСНД (для изделий, используемых при повышенных нагрузках, в сложных температурных условиях, при контакте с агрессивными средами).

    Характеристики горячекатаного металлического уголка

    Равнополочный горячекатаный стальной уголок производят в соответствии с ГОСТом 8509-93 из квадрата, являющегося исходной заготовкой. Наиболее массово используется угловой профиль обычной точности «В», для ответственных конструкций – продукция высокой точности «А». Размеры полки, согласно стандарту, – от 20 до 250 мм.

    Сортамент неравнополочных уголков определяется ГОСТом 8510-86. Наименьшие размеры полок – 16 и 25 мм, максимальные – 125 и 200 мм. Эта продукция применяется при создании конструкций сложной формы, например, арок.

    Для горячекатаной продукции характерна высокая прочность, что позволяет использовать ее в конструкциях, предназначенных для работы в условиях высоких нагрузок. В производстве углового профиля массово используют углеродистую сталь обыкновенного качества и качественную. Изделия из низколегированных сталей применяют для создания конструкций ответственного назначения корпусов, рам и других деталей сельскохозяйственной техники, локомотивов, вагонов, крупногабаритных строительных машин и механизмов. Изделия из такого профиля могут сохранять рабочие характеристики в широком температурном интервале – от -70° до +70°C, при серьезных суточных и сезонных температурных перепадах.

    Горячекатаную продукцию поставляют партиями, размер которых обычно не превышает 70 тонн. Каждая партия имеет сертификат соответствия требованиям нормативной документации.

    Расчет количества стального равнополочного уголка

    При определении массы партии проката углового профиля необходимо знать массу погонного метра, которую вы можете определить по таблице, и общий метраж.

    Таблица весов равнополочного стального горячекатаного уголка наиболее распространенных размеров





    Размер полки, мм

    Толщина стенки, мм

    Масса 1 м, кг

    Размер полки, мм

    Толщина стенки, мм

    Масса 1 м, кг

    Размер полки, мм

    Толщина стенки, мм

    Масса 1 м, кг

    20

    3

    0,89

    35

    4

    2,1

    50

    4

    3,05

    4

    1,15

    5

    2,58

    5

    3,77

    25

    3

    1,12

    40

    3

    1,85

    6

    4,47

    4

    1,46

    4

    2,42

    63

    4

    3,9

    30

    3

    1,36

    5

    2,98

    5

    4,81

    4

    1,78

    45

    3

    2,08

    6

    5,72

    32

    3

    1,46

    4

    2,73

    70

    5

    5,38

    4

    1,91

    5

    3,37

    6

    6,39

    35

    3

    1,6

    50

    3

    2,32

    7

    7,39

    Характеристики гнутого стального уголка

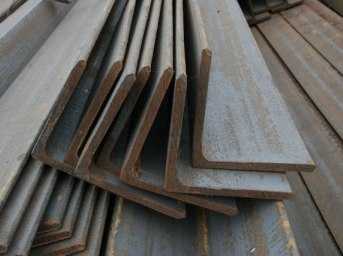

    Эту продукцию получают на профилегибочных станках из горяче- или холоднокатаного листового проката. Процесс проходит без нагрева. В холодногнутой продукции сохраняются остаточные напряжения, ухудшающие рабочие свойства. Для устранения остаточных явлений применяют отпуск – нагрев до определенной температуры с последующим медленным охлаждением. Визуальное отличие двух видов продукции: горячекатаный уголок имеет четкий прямой внешний угол, для гнутого характерен скругленный угол.

    Размеры металлического равнополочного гнутого уголка определяются ГОСТом 19771-93, неравнополочного – ГОСТом 19772-93. Эта продукция имеет меньшую прочность, по сравнению с горячекатаной. Применяется в мебельном производстве, в качестве ребер жесткости, вспомогательных элементов при креплении конструкций, для изготовления деталей машин и механизмов.

    metallz.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
