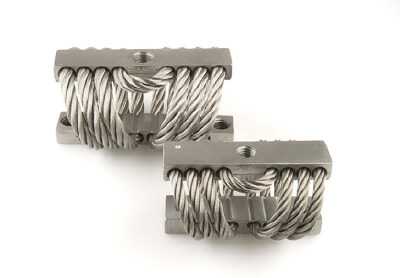

На рис.1 представлены Виброудароизоляторы ТВС, которые изготовлены из стального троса (сталь 12Х18Н10Т или ее аналог). Особенность виброизолятора – специальная комбинированная термическая обработка тросовых элементов. ТВС лучше гасят боковые удары при их вертикальном нагружении, нежели виброизоляторы марки ТКС.

Полное описание

На рис.2 представлены Виброудароизоляторы ТСФ , которые хорошо зарекомендовали себя в жестких условиях эксплуатации, для защиты от воздействия от вибрационных и ударных воздействий. Рекомендуются для использования в условиях вибрации в диапазоне частот от 5 до 2500 Гц с амплитудой вибросмещения 1 мм при частотах от 5 до 50 Гц и в диапазоне от 50 до 2500 Гц.

Полное описание

На рис.3 представлены Виброудароизоляторы ТКС , которые состоят из набора тросовых элементов, изготовленных из стального троса (сталь 12Х18Н10Т или ее аналог). Особенность виброизолятора – специальная комбинированная термическая обработка тросовых элементов. ТКС более стойки к опрокидывающим моментам нежели виброизоляторы марки ТВС

Полное описание

На рис.4 представлены

Виброудароизоляторы ТВУ, которые состоят из набора тросовых элементов, изготовленных из стального троса (сталь 12Х18Н10Т или ее аналог). Особенность виброизолятора – угловое смещение тросового элемента при его деформации, что обеспечивает большую устойчивость к боковым раскачиваниям защищаемого изделия и меньший износ тросового элемента.

Полное описание

На рис.5 представлен пример Виброизоляторов, созданных по заказу с целью импортозамещения. Особенность виброизолятора – лучшие амплитудно-частотные характеристики в сравнении с прототипом-аналогом (Stop-Choc V3CA 8100-01-FF MJ).

Полное описание

На рис.6 представлен Виброудароизолятор КТ, состоящий из двух оснований с крепежными резьбовыми отверстиями и соединенные единым тросовым элементом. Особенность виброизолятора – угловое смещение тросового элемента при его деформации, что обеспечивает меньший его износ и увеличение срока службы виброизолятора при интенсивных нагрузках.

Полное описание

На рис.7 представлен Виброудароизолятор ТВУ П, являются модификацией виброизоляторов марки ТВУ. Их отличие от виброизоляторов марки ТВУ состоит в наличии дополнительного пружинного элемента в центре виброизолятора. Наличие такого пружинного элемента увеличивает срок службы виброизолятора в жестких и особо жестких условиях эксплуатации в части механических нагрузок и позволяет увеличить почти вдвое номинальную рабочую статическую нагрузку на виброизолятор того же размера, что и ТВУ.

Полное описание

npcvibro.ru

Инмор.com / Виброопоры, виброгасители, тросовые амортизаторы, судовая арматура

Компания «ИНМОР»

Приветствуем вас на сайте компании ИНМОР.

Компания ИНМОР поставляет следующие изделия : Амортизаторы судовые, корабельные, промышленные: амортизаторы АКСС, амортизаторы АДПН, амортизаторы АПМ, амортизаторы АКПО 1 2 3 4 5 6 7 8, амортизаторы А500, амортизаторы А1000, амортизаторы АПМ, амортизаторы АПС, амортизационные элементы ЭСА, амортизаторы приборные АП 1 2 3, для станков ОВ-31, для оборудования, резиновые и резинометаллические виброопоры, виброизоляторы, виброгасители т.д. Все производимые или поставляемые амортизаторы, амортизационные элементы, виброопоры, виброизоляторы и виброгасители имеют различные модификации и типоразмеры.

Резинотехнические изделия РТИ для различных судовых и промышленных систем, резинотехнические изделия РТИ для железнодорожной промышленности.

Компания ИНМОР осуществляет комплексные поставки:

  • Систем трубопроводных соединений, упругие муфты трубопровода
  • Тросовые амортизаторы, демпферы, пневмоподушки
  • Судового оборудования и запасных частей к нему
  • Судовой арматуры, запорной арматуры, трубопроводной арматуры. Судовые корабельные промышленные запорные клапаны, кингстоны, задвижки стальные, чугунные и бронзовые, фланцы, вентили, электроприводы, обратные клапаны, заслонки. Судовые и промышленные фильтры, компенсаторы, затворы дисковые, фитинги, а так же комплексные судовые и промышленные системы управления запорной арматурой и клапанами
  • Судового кабеля, кабельная продукция для судовой, железнодорожной и нефтедобывающей промышленности

Компания INMOR предлагает поставку судового оборудования и запасных частей для судового оборудования, с возможностью складирования поставляемого оборудования на собственных производственных мощностях. При необходимости производим доставку судового оборудования по схеме « От Двери до Двери ».

Продукция сертифицирована в Российском Морском Регистре Судоходства.

С полным перечнем продукции вы можете ознакомиться в разделе «КАТАЛОГ». Там же скачать электронный каталог судовой запорной арматуры, резинотехнических изделий, виброопор, виброгасителей, судовой гидравлики и сепараторов.

Если Вас интересует снижение вибрации, как то - вибродемпфирование или виброгашение при помощи вибродемпферов, как элемента виброизоляции, то посмотрите пожалуйста раздел "Виброопоры, виброгасители, виброизоляторы, тросовые амортизаторы и демпферы".

Для получения уточнений и дополнительной информации просим вас связаться с нами любыми удобными вам средствами связи.

С Уважением, информационный отдел «ИНМОР».

inmor.com

Инмор.com / Виброопоры, виброизоляторы, демпферы Инмор

Важным направлением работы компании ИНМОР является представление и продажа виброизоляционной продукции немецкой фирмы Hutchinson Stop-Choc GmbH & Co. KG на российском рынке, а также собственное производство и продажа цельнометаллических демпферов (амортизаторов, виброизоляторов, виброопор), сохраняющих свои характеристики в широком диапазоне температур (от –90° до +400°C).

Наша продукция для приборостроения имеет широкий спрос и известность благодаря высокому качеству и соответствию заявленным характеристикам. Виброопоры, виброгасители и демпферы могут быть как цельнометаллические, так и силиконовые. Силиконовые демпферы имеют малый вес и размеры, высококачественный силикон позволяет применять их при температурах от -54°С до +150°С.

Как правило все демпферы конструктивно обезопасены от обрыва демпфируемого оборудования.

Области применения:

- защита электронного оборудования от вибрации и ударов;

- навигационных и измерительных приборов;

- приборных досок, панелей контроля, мониторов самолётов и вертолётов, судов, ж.д. транспора и наземных транспортных средств;

- защита малогабаритного чувствительного стационарного оборудования, лабораторного и медицинского оборудования;

Bашему вниманию предлагаются амортизаторы с различной резонансной частотой от 2 до 50 Гц, как мологабаритные, так и крупногабаритные для различных областей применения, имеющие широкий диапазон статической нагрузки.

Металлические подушки могут поставляться отдельно, любой формы, размеров и собственной резонансной частоты (10-50Гц), они самостоятельно могут применяться в качестве виброизолятора.

Скачать рекламный проспект -

ПРЕЗЕНТАЦИЯ МАЛОГАБАРИТНЫХ ВИБРООПОР СЕРИИ 7002, 7001.

ПРЕЗЕНТАЦИЯ ТРОСОВЫХ АМОРТИЗАТОРОВ.

ПРЕЗЕНТАЦИЯ СИЛИКОНОВЫХ ДЕМПФЕРОВ.

Так же в разделе по Приборостроению Вы можете ознакомиться с другой продукцией, применяемой в производстве приборов и оборудования:

inmor.com

Инмор.com / Виброопоры, виброгасители, виброизоляторыСтроительство зданий и сооружений

Важным направлением работы компании ИНМОР является представление и продажа виброизоляционной продукции немецкой фирмы Hutchinson Stop-Choc GmbH & Co. KG на российском рынке, а также собственное производство и продажа цельнометаллических демпферов (амортизаторов, виброизоляторов, виброопор), сохраняющих свои характеристики в широком диапазоне температур (от –90° до +400°C).

Aмортизационным элементом демпферов является металлическая подушка, выполненая из нержавеющей CrNi стальной арматурной проволоки. Вначале проволока плетётся, затем ей придаётся нужная волна или гофр и после скатывания в рулон впрессовываeтся в требуемую форму. Всё это придаёт подушкам высокую виброизоляционную способность и хорошие демпфирующие свойства.

Мы обладаем большим опытом и инженерами в области защиты строительных объектов и крупного технологического оборудования от колебаний, вибрации и шумов. Спектр разработок охватывает как монтаж всего здания, так и его систем и оборудования на виброизоляционные опоры, что позволяет значительно уменьшить вибрацию и шумы, приводя их в соответствие с установленными действующими нормами. Помимо этого мы готовы провести необходимые расчёты и обучить представителей заказчика монтажу.

Примеры применение виброизоляционной продукции в строительстве:

- Демпфирование фундаментов зданий и их перекрытий;

- Демпфирование взлётно-посадочных вертолётных площадок, расположенных на зданиях, нефтяных морских платформах;

- Демпфирование крупного технологического оборудования электростанций: турбины, мельницы, воздуходувки;

- Демпфирование лифтов, трансформаторов, систем вентиляции, отопления, кондиционирования и.т.д.

Виброопоры и виброгасители для строительной области имеют собственные частоты от 1,8 Гц и более, статические нагрузки до 400 kN на демпфер (40.000 кг на опору!)

Скачать рекламный проспект -

ОБЛАСТИ ПРИМЕНЕНИЯ ВИБРООПОР ПРИ СТОИТЕЛЬСТВЕ ЗДАНИЙ И СООРУЖЕНИЙ.

ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ПОДУШКИ И ОБЛАСТИ ИХ ПРИМЕНЕНИЯ.

ПРЕЗЕНТАЦИЯ МОНТАЖА ФУНДАМЕНТНЫХ ДЕМПФЕРОВ.

Так же в разделе по Строительству Вы можете ознакомиться с другой продукцией, применяемой при сооружении различных объектов и зданий:

inmor.com

Тросовые вибро-изоляторы ТВИ

Тросовые виброизоляторы (ТВИ) предназначены для вибро- и ударозащиты оборудования, машин, электронных приборов и мест обитания человека.

ТВИ работают при температуре от - 70°С до + 250°С, коррозионная стойкость обеспечивается нанесением защитного металлического покрытия и применением оцинкованных стальных канатов.

Также, по предварительной договоренности с заказчиком, возможно изготовление виброизоляторов из нержавеющих материалов.

ТВИ могут применяться как опорные, подвесные и упорные на горизонтальных, наклонных и вертикальных фундаментах.

Мы производим линейку виброизоляторов с нагрузкой от 10 до 200 кг

ТипоразмерМасса, кгРазмеры, мм
HBB1DD1LL1A1E
ТВИ-100,18505514М8Ø 960705410
ТВИ-250,30506016М8Ø 980805412
ТВИ-400,34506016М10Ø 1180856812
ТВИ-600,60607824М12Ø 111101108012

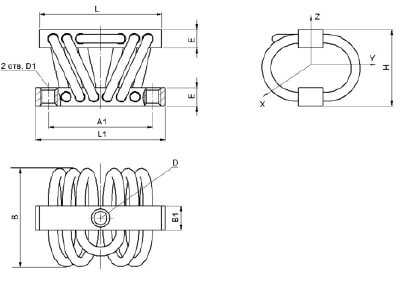

ТВИ-100
1,00
709024М16Ø 1513014012014
ТВИ-2001,30759526М14Ø 1512015613218

technosort.ru

Инмор.com / Виброопоры, виброгасители, тросовые амортизаторы, судовая арматура

О компании

Компания «ИНМОР»

Приветствуем вас на сайте ИНМОР.

Сфера деятельности ИНМОР включает в себя поставку следующих изделий : Амортизаторы судовые, корабельные, промышленные: амортизаторы АКСС, амортизаторы АДПН, амортизаторы АПМ, амортизаторы АКПО 1 2 3 4 5 6 7 8, амортизаторы А500, амортизаторы А1000, амортизаторы АПМ, амортизаторы АПС, амортизационные элементы ЭСА, амортизаторы приборные АП 1 2 3, для станков ОВ-31, для оборудования, резиновые и резинометаллические виброопоры, виброизоляторы, виброгасители т.д. Все производимые и поставляемые амортизаторы, амортизационные элементы, виброопоры, виброизоляторы и виброгасители имеют различные модификации и типоразмеры.

Резинотехнические изделия РТИ для различных судовых и промышленных систем, резинотехнические изделия РТИ для железнодорожной промышленности.

ИНМОР осуществляет комплексные поставки:

- Систем трубопроводных соединений, упругие муфты трубопровода

- Тросовые амортизаторы, демпферы, пневмоподушки

- Судового оборудования и запасных частей к нему

- Судовой арматуры, запорной арматуры, трубопроводной арматуры. Судовые корабельные промышленные запорные клапаны, кингстоны, задвижки стальные, чугунные и бронзовые, фланцы, вентили, электроприводы, обратные клапаны, заслонки. Судовые и промышленные фильтры, компенсаторы, затворы дисковые, фитинги, а так же комплексные судовые и промышленные системы управления запорной арматурой и клапанами

- Судовых сепараторов WSK и запасные части к судовым сепараторам.

Компания INMOR предлагает поставку судового оборудования и запасных частей для судового оборудования.

Если Вас интересует снижение вибрации, как то - вибродемпфирование или виброгашение при помощи вибродемпферов, как элемента виброизоляции, то посмотрите пожалуйста раздел "Виброопоры, виброгасители, виброизоляторы, тросовые амортизаторы и демпферы".

Изделия производятся в строгом соответствии с требованиями норм ГОСТ, ТУ, DIN .

С полным перечнем продукции вы можете ознакомиться в разделе «КАТАЛОГ». Там же скачать электронный каталог судовой запорной арматуры, виброопор, виброгасителей, судовой гидравлики и сепараторов.

Для получения уточнений и дополнительной информации просим вас связаться с нами любыми удобными вам средствами связи.

inmor.com

виды, назначение и преимущества правильно выбранных элементов

Вибрации характерны для многих технологических процессов. Это явление неизбежное. Оно напрямую влияет на качество продукции и срок эксплуатации того или иного оборудования. Решить вопрос об избавлении от вибраций можно при помощи специально установленных компонентов на оборудование.

Назначение на производстве

Причиной возникновения колебаний в большинстве случаев является работа цехового оборудования. Волны различной частоты могут генерировать система подачи рабочих жидкостей, вентиляции или силовые установки.

Всё это сказывается на работе оборудования. Это явление является негативным, поэтому задачей инженерного отдела является его минимизация. Хорошим решением в этом вопросе будет установка компенсационных элементов, которые будут гасить колебания, предотвращая их дальнейшее распространение и помогая избавится от вибраций. Именно для таких целей и предназначаются виброопоры.

Для выбора необходимой модели следует учитывать такие факторы:

  1. Направление вибрации. В большинстве случаев нужно устанавливать основание. Реже нужно уменьшать колебательные процессы в верхних или боковых частях.
  2. Масса оборудования. Виброопора для станков должна не только гасить колебательные волны, но и выдерживать его вес. Её эксплуатационные качества при этом не могут ухудшаться. Ошибка допускается тогда, когда при выборе виброопоры не учитывается масса материала, который вы собираетесь загружать в оборудование.
  3. Характеристики колебаний. Определитесь для начала, с какими именно колебаниями вы будете иметь дело, а также какие вибрации могут возникнуть на приобретённом оборудовании. К этому параметру относятся периодичность возникновения и частота.
  4. Среда эксплуатации. Следует особое внимание уделить условиям, в которых станок будет эксплуатироваться. Нельзя применять опоры, которые под влиянием химических агрессивных веществ или пониженной температуры начнут разрушаться или же из-за повышенной влажности от коррозии пострадают металлические элементы опоры.

Эти параметры являются общими при выборе типа опоры. Важным является и возможность влияния внешних факторов на материал, а также изготовление — агрессивные элементы, влажность, перепады температурного режима.

Положительно скажется установка виброопоры для оборудования не только на качество его работы, но и на сохранность пола в цеху. Без постоянных ремонтных работ он прослужит намного больше.

Преимущества

При правильном выборе опор вы получите такие положительные качества, как:

  1. Для каждого станка не нужно будет обустраивать отдельное место. Ведь установить компенсатор намного проще, чем отдельно организовать фундамент. Ведь придётся учитывать нюансы вибрации, массовые характеристики и прочие параметры. С нагрузками типовые фундаменты могут не справиться. Компенсаторы по уровню эксплуатационных характеристик намного прочнее.
  2. Избежите частых работ по ремонту, вызванных отрицательным воздействием вибрации на элементы оборудования.
  3. Улучшите условия работы для операторов, которые станками управляют.
  4. Защитите напольное покрытие т разрушения и износа .
  5. При работе агрегатов существенно снизите уровень шума, который создаётся вокруг.
  6. Обеспечите благоприятные условия эксплуатации станков.
  7. Продлите срок эксплуатации приборов.

Виды виброопор

Одним из положительных качеств эксплуатации компенсационных компонентов является понижение затрат на обустройство линии производства. Не нужно будет отдельно для каждого станка делать фундамент, учитывать при работе массу колебательных процессов.

Но для того чтобы работа оборудования была нормальной, следует подобрать правильно материал изготовления и конструкцию виброподушки.

На сегодняшний день производится несколько типов таких изделий.

Между собой они отличаются техническими характеристиками.

  • Цельнометаллические. Используются для гашения колебаний при значительном весе оборудования. Возможно, будут наблюдаться значительные деформации, но эксплуатационные качества при этом не потеряются. Недостаток таких элементов — подача высокочастотных колебаний. Амортизирующими элементами могут являться рессоры или пружины.
  • Резинометаллические. Дополнительно крепится металлическая опора для того, чтобы увеличить максимальную нагрузку. Используя её, можно контролировать уровень и регулировать высоту. Выполняет частично и защитные функции, предотвращая разрушение упругого материала раньше времени.
  • Резиновые. Этот тип является самым распространённым, ведь резина является самым простым и доступным в обработке материалом. Может применяться синтетическая или натуральная резина. Очень важно уделять внимание её удельному весу. При пониженных температурах она своих характеристик не теряет. Быстрое разрушение может происходить при температуре выше 60 градусов.

Основания из пробки и фетра менее распространены. Они применяются для регулировки высоты оборудования, но колебания устраняют плохо. Менее всего можно встретить прокладки свинцово-асбестовые.

Они предназначаются для того, чтобы защитить приборы от активной (которая возникает в узлах и распространяется на окружающие предметы) и пассивной (которая исходит извне) вибрации. Принцип её работы основывается на сжатии. Подобные опоры дают возможность установить оборудование без анкерного фундамента.

Она позволяет заменять станок на другой с иным типом рамы, перемещать его, при подготовке цеха сокращает затраты. Она позволяет использовать площади эргономично. Пониженный уровень вибрации, которая передаётся через полы, делает возможной работу в мастерской без сильного влияния шума на другие помещения, находящиеся в здании.

Они предназначены для станочного парка с нормальной или повышенной характеристикой точности, ТУ2−024−5997−87.

При отсутствии сильных агрессивных влияний на резину опорная часть нуждаться в ревизии и регулярном техническом обслуживании не будет, а также сохранит все свои рабочие характеристики.

Конструкция

Составляющими деталями являются:

  1. Амортизатор резинометаллический (фланец и резиновый элемент).
  2. Шайба — 2 штуки.
  3. Нижняя и верхняя гайки.
  4. Крышка.
  5. Шпилька с квадратом под ключ.

Все детали, изготовленные из металла, имеют антикоррозийное покрытие.

Для резины эксплуатационные условия такие же, как и для производственных помещений, в которых постоянно работают люди. На эластичные части оказывает разрушающее воздействие температура выше 60 градусов. Растрескивание резины при нагрузке может быть вызвано замораживанием.

Критерии выбора

В технических паспортах указывается точное максимальное и минимальное число нагрузки, которую опора сможет выдержать не повредившись.

Массу металлообрабатывающего оборудования необходимо распределить на количество точек одной модели — ОВ-70 или же выбрать более мощную — ОВ-31-М. Эти модели ещё отличаются и высотой регулировки.

Назначение регулировки

Не предназначена длина резьбы на шпильке для выравнивания резких перепадов уровня пола в помещении, где расположено оборудование. Её целью является задание равномерного распределения массы оборудования на основании при помощи регулировки посадки гайки.

Наиболее оптимальными считаются такие условия:

  1. Равномерная обтяжка и одинаковое сжатие всех подкладок, изготовленных из резины.
  2. Максимальный проход гайки и минимальное расстояние от станины до крышки виброопоры.

Для исключения критического влияния резонанса станок по шпильке опускают как можно ниже.

В некоторые моменты по частоте могут совпадать несколько источников колебаний, которые находятся в одном помещении. Устройства ОВ-70 и ОВ-31-М относятся к низкорезонансным. Они не допускают большого амплитудного перемещения станины.

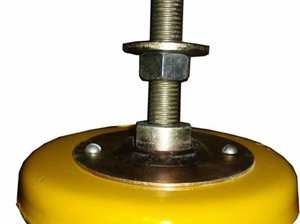

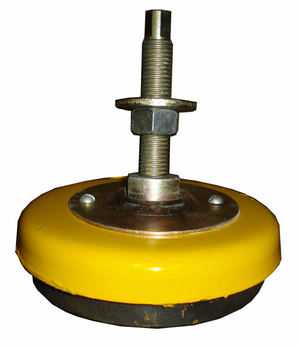

Виброопора ОВ-31-М
