Типы калибров и область их применения


Типы калибров и область их применения

Категория:

Токарное дело



Типы калибров и область их применения

В машиностроении широко используют так называемый альтернативный метод контроля годности изделий. Он позволяет разделить продукцию на годную и дефектную. При этом действительные значения проверяемого параметра не определяются, а устанавливается факт его соответствия нормативу. При альтернативной проверке геометрических параметров изделий наиболее часто применяют калибры.

Калибрами называют бесшкальные измерительные инструменты для проверки линейных размеров, углов, формы и взаимного расположения поверхностей. Различают несколько видов калибров.

Рис. 1. Гладкая калибр-скоба (а) и поле ее допусков (б)

Гладкие калибры-скобы (рис. 1) служат для контроля длин и диаметров наружных поверхностей. Они могут быть односторонними и двусторонними, од-нопредельными и двухпредельными. Од-нопредельные калибры-скобы делают или проходными, или непроходными. Длй контроле размеров 8-го квалитета точности (и менее точных) применяют калибры-скобы со сменными губками. Для контроля более точных изделий (до 6-го квалитета) рабочие поверхности калибров оснащают твердым сплавом. В мелкосерийном и единичном производстве калибры-скобы делают из листа, в крупносерийном и массовом — из поковок и отливок.

Гладкие калибры-пробки (рис. 2) служат для контроля отверстий. Конструктивно они выполнены в виде ручки и рабочей части. Рабочая часть может быть сделана заодно с ручкой или в виде вставок и насадок. У калибров-пробок, предназначенных для контроля точных отверстий (6—12-й квалитеты), вставки делают из твердого сплава. Калибры-пробки бывают односторонними и двусторонними. Односторонние делают проходными или непроходными.

Гладкие калибры позволяют контролировать линейные размеры от 0,1 до 3150 мм. С увеличением размеров погрешность контроля возрастает в связи с ростом упругих деформаций калибров.

У гладких калибров-пробок проходная сторона (ПР) имеет наименьший предельный размер (т. е. должна проходить в отверстие), а непроходная (НЕ) — имеет наибольший предельный размер (т. е. не должна проходить в отверстие). У гладких калибров-скоб проходная сторона (ПР) имеет наибольший предельный размер, а непроходная (НЕ) — наименьший. По назначению калибры делятся на рабочие (Р), предназначенные для проверки деталей рабочими и контролерами ОТК, приемные (П) —для контроля деталей представителями заказчика, контрольные (К) — для проверки рабочих и приемных калибров в процессе их изготовления и эксплуатации и контркалибры (К—И) —для контроля износа рабочих калибров.

Рис. 2. Гладкая калибр-пробка (а) и поле ее допусков (б)

Рис. 3. Виды калибров: 1 — измерительная плоскость, 2 — направляющая плоскость, 3 — изделие, 4 — риски

На калибрах маркируют их вид, проходную и непроходную стороны, контролируемый номинальный размер, обозначение проверяемого поля допуска, товарный знак завода-изготовителя.

Калибры для контроля размеров по высоте и глубине разнообразны как по конструкции, так и по принципу действия. Наиболее часто применяют калибры, работающие по методу «световой щели». Предельные стороны этих калибров обозначают буквами Б (большая) и М (меньшая).

Конусные калибры предназначены для контроля гладких конических поверхностей. Наиболее часто ими контролируют конические хвостовики инструментов (калибры-втулки) и конические отверстия для их крепления (калибры-пробки). Предельные положения калибров относительно контролируемой поверхности определяют по двум рискам, нанесенным на калибре. Обычно такие калибры применяют в комплекте, состоящем из калибра-пробки, калибра-втулки и контркалибра-пробки. Последний предназначен для того, чтобы можно было припасовать калибр-втулку к калибру-пробке по краске.

Калибры для проверки формы и взаимного расположения поверхностей отличаются большим разнообразием конструкций. Ими можно контролировать параллельность плоскостей, соосность отверстий, симметричность пазов, параллельность плоскости и оси отверстия, шлицевые валы и втулки и т. д.

Резьбовые калибры служат для комплексного контроля резьбы. Наружную резьбу контролируют калибром-кольцом, а внутреннюю — калибром-пробкой. Резьбовые калибры изготовляют и применяют комплектами, в состав которых кроме резьбового калибра входят контрольные проходные и непроходные калибры. Наряду с нерегулируемыми калибрами применяют и регулируемые. Последние настраивают по установочным резьбовым калибрам, которые в этом случае также входят в комплект.

Профильными шаблонами называют плоские калибры для контроля профиля фасонных поверхностей изделия. Контроль таким шаблоном производят методом «световой щели». Точность изготовления самого профильного шаблона и его износ проверяют контршаблонами. Калибры изготовляют из конструкционных, инструментальных и инструментальных легированных сталей. Оснащение рабочей части калибра твердым сплавом ВК8 в несколько десятков раз повышает его стойкость по сравнению с калибром из углеродистой инструментальной стали.

Реклама:

Читать далее:
Технологический процесс изготовления гладких калибров

Статьи по теме:

pereosnastka.ru

назначение и виды, требования и правила эксплуатации

Калибр-пробка гладкая – это устройство для контроля размеров цилиндрических отверстий, применяется в серийном, крупносерийном и массовом производстве. При проверке деталь считается годной, если пробка проходит стороной и не проходит непроходным краем через контролируемое отверстие. Усилие, прилагаемое к калибру, должно быть примерно пропорционально его массе.

Калибры, их свойства

Специальное средство контроля одного или нескольких размеров, а также формы и взаимного расположения обрабатываемых поверхностей называется калибром. Их главное отличие от универсальных измерительных инструментов состоит в том, что калибры не имеют шкалы, так как предназначены для контроля одного параметра или их комплекса. Например, с помощью штангенциркуля или микрометра можно измерить фактический диаметр вала и сравнить с указанным на чертеже. Именно так и поступают при единичном или мелкосерийном производстве.

Но в обстоятельствах серийного и массового производства это экономически нецелесообразно, потому что при измерении универсальными средствами, когда необходима точность порядка сотых и тысячных долей миллиметра, результаты контроля зависят от квалификации работника. Высокое мастерство подразумевает соответствующую зарплату, увеличиваются затраты времени на процесс контроля. Эти факторы увеличивают стоимость продукции.

Достоинства калибров:

  • простота применения позволяет использовать рабочих и контролеров невысокой квалификации;
  • быстрота контроля;
  • возможность одновременной проверки нескольких параметров.

Недостатки:

  • ограниченная применимость;
  • невозможность определить числовые отклонения размеров.

Внедрение автоматизации и компьютеров постепенно сокращает применение этих средств контроля в машиностроении.

Виды приборов

Существуют следующие виды калибров:

  1. Пробки.
  2. Скобы.
  3. Щупы.
  4. Конусные калибры.
  5. Для проверки взаимного расположения поверхностей.
  6. Для контроля цилиндрической резьбы.

Калибры-пробки

Представляют собой стержень, на обоих концах которого расположены цилиндрические элементы. Один из них имеет наибольший предельный размер отверстия и называется непроходной пробкой (НЕ), а второй наименьший и зовется проходной (ПР). Непроходная пробка заметно короче проходной, благодаря чему рабочий или контролер быстро и правильно определяет пригодность деталей.

Гладкие калибры-пробки изготовляют составными, ручки стальные или пластмассовые, в которых крепятся вставки с коническими хвостовиками или цилиндрические насадки. Для проверки отверстий в интервале от 2 до 50 мм изготавливаются конические хвостовики, а для отверстий в границах 30-100 мм – цилиндрические насадки. Если вставка только с одной стороны ручки, то такие калибры-пробки называются односторонними.

Калибры-скобы

Применяются для контроля диаметров валов, по конструкции бывают односторонние и двухсторонние. так же, как и в случае с пробками, скоба ПР должна проходить, а скоба НЕ должна не проходить по валу. Иначе вал считается негодным, причем брак будет исправимым, только в том случае, если для достижения нужного результата потребуется снять лишний металл.

Применяя скобы, их ни при каких обстоятельствах нельзя силой заталкивать на вал, так как скоба может «раскрыться» и увеличить расстояние между измерительными поверхностями по причине податливости, обусловленной ее конструкцией. Чтобы не допустить этого, следует надевать скобу на горизонтально расположенный вал только под действием ее собственного веса. При этом вал еще и вращают, что позволяет заодно проконтролировать отклонения от круглого профиля в поперечном сечении.

Скобы бывают для проверки только одного размера (их называют жесткими) и регулируемые, которые позволяют контролировать определенный диапазон диаметров валов. Регулируемые части изготавливают из твердых сплавов, что способствует существенному увеличению их срока службы.

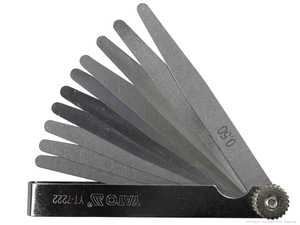

Калибры-щупы

Это наборы стальных пластин толщиной от 0,02 до 1 мм и длиной 100 или 200 мм. Их используют для контроля величины зазора между поверхностями при сборке различных механизмов. При этом в зазор вставляют один или несколько щупов в наборе, чтобы подобрать нужную величину.

Пользуясь щупами, важно соблюдать определенные правила:

  • при измерении щуп должен двигаться плавно с незначительным усилием, а не свободно проваливаться;
  • для плавности движения пластины рекомендуется слегка смазать;
  • не следует прикладывать больших усилий к щупу, чтобы не повредить его;
  • размер зазора определяется суммированием толщин всех щупов из набора, которые полностью вошли в зазор.

Конусные калибры

Служат для контроля конических поверхностей, например, конусов инструментов. С помощью калибра-кольца проверяется годность наружных поверхностей, а пробкой – пригодность внутренних. Деталь считается годной, если ее торец находится в зоне между рисками или между плоскостями уступа. Это расстояние равно допуску.

Калибры для проверки расположения поверхностей

Могут быть самых разных конструкций. С их помощью контролируют:

  • соосность двух или более отверстий, а также шеек вала;
  • расстояния между осями отверстий;
  • параллельность, перпендикулярность или величину наклона поверхностей или осей;
  • расстояния между осью отверстия и плоскостью;
  • глубину различных пазов и уступов.

Измерительные элементы этого вида калибров располагаются таким образом, чтобы воспроизвести конфигурацию поверхностей сопрягаемых деталей.

Калибры для контроля цилиндрической резьбы

Применяют для комплексной проверки среднего диаметра, угла профиля, а также наибольшего внутреннего диаметра наружной резьбы или наименьшего внешнего диаметра внутренней резьбы. С помощью этих устройств проверяют метрические, дюймовые, трапецеидальные, упорные и круглые резьбы диаметром от 1 до 600 мм.

Контрольный комплект состоит из рабочих проходного (ПР) и непроходного (НЕ) калибров, а также из контрольных, которые служат для проверки рабочих калибров-колец и пробок.

Проходные калибры должны свободно свинчиваться с контролируемой резьбой, а непроходные не должны свинчиваться с ней. Допускается навинчивание непроходных калибров до 2 оборотов, при этом количество оборотов определяют при развинчивании калибра и контролируемого изделия. Если резьба проверяемой детали короткая (менее 3 витков), то навинчивание непроходного калибра не допускается.

Резьбовой калибр ПР имеет длину порядка 80% от длины свинчивания, то есть длины соприкосновения резьбы болта и гайки, измеренной вдоль их оси.

У непроходного – длина не меньше 3 витков.

Требования к изготовлению и эксплуатации

Ко всем калибрам независимо от их назначения и вида предъявляются следующие условия:

  1. Высокая точность расположения рабочих поверхностей. Допуски на изготовление калибров значительно меньше, чем допускаемые отклонения контролируемых изделий.
  2. Жесткость, не допускающая деформаций при измерении. Касается в основном скоб больших габаритов.
  3. Хорошая износоустойчивость, снижает расходы на изготовление и проверку калибров. Измерительные элементы изготавливают из легированных сталей марок Х, ШХ15, инструментальных сталей У10А, У12А, а также твердых сплавов.
  4. Устойчивость к коррозии с помощью применения специальных покрытий.
  5. Обязательная маркировка калибров с указанием номинального размера и его предельных отклонений.

Так как калибры – это дорогостоящий и ответственный инструмент, то рекомендуется строго соблюдать определенные правила при работе с ними:

  • ни в коем случае не прикладывать к калибру силу или подвергать ударам;
  • контролируемые поверхности должны быть чистыми, сухими и без заусенцев;
  • при проверке детали вращать ее запрещено;
  • нельзя проводить контроль горячих или теплых изделий, так как при этом изменяются их размеры и быстрее изнашиваются калибры;
  • строго соблюдать сроки контрольных поверок.

При хранении рабочие поверхности калибров не должны контактировать с металлическими предметами.

tokar.guru

НАЗНАЧЕНИЕ И ТИПЫ КАЛИБРОВ

КОНТРОЛЬ ДЕТАЛЕЙ ГЛАДКИМИ КАЛИБРАМИ



Для выполнения операций технического контроля, особенно в массовом и крупносерийном производстве, рабочие и контролеры отделов технического контроля (ОТК) широко используют калибры.

Калибр – средство контроля, воспроизводящее геометрические параметры элементов изделия, определяемые заданными предельными линиями или угловыми размерами, и контактирующее с элементами изделия по поверхностям, линиям или точкам. Под элементом изделия понимается

конструктивно- законченная часть изделия. Например: вал, отверстие, паз, выступ, резьба и т.д.[4].

Калибры – это специальная технологическая оснастка, предназначенная для оценки годности деталей и изделий машиностроения (допусковый контроль). Контроль калибрами имеет выше производительность, чем измерение действительных размеров деталей измерительными средствами. Однако проектирование и изготовление калибров экономически выгодно в крупносерийном и массовом производстве.

С помощью калибров ведется рассортировка деталей на годные и негодные (брак). Калибры не определяют числовое значение (действительный размер) контролируемого параметра, а лишь устанавливают входит ли элемент изделия в границы предельных размеров. Различают исправимый брак, когда валы выполнены с завышенными размерами, а отверстия − с заниженными, и неисправимый брак, когда размеры валов занижены, а размеры отверстия − завышены.

Контроль калибрами ведет к определенному ужесточению допуска на изготовление детали по сравнению с табличной величиной [2].

Применяются калибры для контроля гладких цилиндрических поверхностей, для конусных, резьбовых, шпоночных и шлицевых поверхностей, а также для контроля расположения поверхностей.

Различают калибры нормальные и предельные.

Нормальный калибр – калибр, воспроизводящий заданный линейный или угловой размер и форму сопрягаемой с ним поверхности контролируемого элемента изделия, т.е. имеют только проходную сторону.

Нормальные калибры (шаблоны, калибры расположения) используют для контроля деталей со сложным профилем поверхностей. О годности детали судят по величине зазора между ее контуром и нормальным калибром на равномерность просвета или под щуп.

Предельный калибр – калибр, воспроизводящий проходной и непроходной пределы геометрических параметров изделия, т.е. эти калибры имеют проходную ( ПР) и непроходную ( НЕ) стороны. К предельным калибрам относятся гладкие калибры для контроля валов и отверстий, резьбовые калибры и другие.

По назначению калибры разделяют на:

– рабочие калибры, предназначенные для проверки размеров деталей рабочими и контролерами ОТК;

– приемочные калибры − обычно это изношенные рабочие калибры (их размеры в пределах допуска на износ), используют их представители заказчика;

– контрольные калибры (контркалибры) используются для проверки размеров рабочих и приемочных калибров и для установки размера регулируемой скобы

Для контроля наружных (охватываемых) поверхностей валов применяют калибры-скобы, а для контроля внутренних (охватывающих) поверхностей отверстий – калибры-пробки.

Калибры – скобы могут быть регулируемые и нерегулируемые. Регулируемые калибры–скобы допускают переналадку на другой размер (за счет подвижной вставки) или восстановление размера проходной стороны по мере ее износа. Нерегулируемые скобы применяют более широко, так как имеют жесткую конструкцию, дешевле и проще в производстве.



8.2. РАСЧЕТ ИСПОЛНИТЕЛЬНЫХ РАЗМЕРОВ
ГЛАДКИХ КАЛИБРОВ



Исполнительным размером калибра является размер, по которому изготавливается новый калибр. Допуски на изготовление калибра задаются «в тело» калибра в виде одностороннего отклонения: положительного для скобы и отрицательного для пробки. Номинальными размерами проходных калибров ПРи непроходных НЕ служат соответственно предельные размеры детали.

Номинальный размер проходного калибра ПР соответствует максимуму материала проверяемого объекта, т.е. для вала – наибольшему предельному размеру, а для отверстия – наименьшему предельному размеру.

Номинальный размер непроходного калибра НЕсоответствует минимуму материала проверяемого объекта, т.е. для вала − наименьшему предельному размеру, а для отверстия – наибольшему предельному размеру.

Допуски на изготовление и износ гладких калибров заданы в ГОСТ 24853 «Калибры гладкие для размеров до 500мм. Допуски». Приняты условные обозначения полей допусков Н− для пробок и Н1 − для скоб. Значение допуска калибра зависит от номинального размера детали и квалитета контролируемого размера (табл.8. 1). Схемы расположения полей допусков калибров-пробок даны на рис. 8.1.

У всех проходных калибров поля допусков (Hи Н1) сдвинуты внутрь поля допуска детали на величину Z− для калибров-пробок и Z1 − для калибров-скоб. Для номинальных размеров свыше 180 мм поле допуска непроходного калибра.

Т а б л и ц а 8.1

Допуски и отклонения гладких калибров и

контркалибров, мкм (по ГОСТ 24853-81)

Квалитет Обозначение Интервалы номиналов контролируемых размеров, мм Допуски формы пробки
Св. 3 до 6 6… 10… 18… 30… 50… 80… 120… 180… 250…
    Z 1,5 1,5 2,5 2,5 IT1
Y 1,5 1,5
a,a1
Z1 2,5 3,5
Y1 1,5 1,5
H 1,5 1,5 2,5 2,5
H1 2,5 2,5
Hp 1,2 1,5 1,5 2,5 3,5 4,5
  Z,Z1 2,5 3,5 IT2
Y,Y1 1,5 1,5
a,a1
H,H1 2,5 2,5
Hp 1,2 1,5 1,5 2,5 3,5 4,5
  Z,Z1 IT2
Y,Y1
a,a1
H 2,5 2,5
H1
Hp 1,5 1,5 2,5
  9* Z,Z1 IT2
a,a1
H 2,5 2,5
H1
Hp 1,5 1,5 2,5 2,5
  10* Z,Z1 IT2
a,a1
H 2,5 2,5
H1
Hp 1,5 1,5 2,5 2,5
  11* Z,Z1 IT4
a,a1
H,H1
Hp 1,5 1,5 2,5 2,5
  12* Z,Z1 IT4
a,a1
H,H1
Hp 1,5 1,5 2,5 2,5

П р и м е ч а н и е:Для квалитетов, отмеченных (*) для всех интервалов размеровY=Y1 =0.



Рис. 8.1. Схемы расположения полей допусков калибров–пробок для контроля отверстий:

а−до 180 мм, квалитеты 6…8;б−свыше180 мм, квалитеты 6…8;

в−до 180 мм, квалитеты 9…17; г−свыше180 мм, квалитеты 9…17

Рис.8.2. Схемы расположения полей допусков калибров-скоб для контроля валов квалитетов 6…8: а −до 180 мм; б −свыше 180 мм

Рис. 8..3. Схемы расположения полей допусков калибров-скоб

для контроля валов квалитетов 9…17: а −до 180 мм; б −свыше 180 мм



также смещается внутрь поля допуска детали на величину a− для пробок и a1− для скоб. Для размеров до 180 мм a = a1 = 0.

Для проходных калибров предусматривается допуск на износ, который отражает средневероятный износ калибра. Для калибров до 8 квалитета допуск на износ выходит за границу поля допуска детали на величину Y− для пробок и Y1 − для скоб. Для калибров более грубых квалитетов (9…17) износ ограничивается проходным пределом, т.е. Y = Y1 =0. Эксплуатация калибра возможна в пределах границы износа. Этими калибрами пользуются представители заказчика и их называют приемочными калибрами.

При эксплуатации калибров-скоб контроль их годности осуществляется с помощью контркалибров, по форме соответствующих валу. Контркалибры имеют допуски на изготовление Нр, которые располагаются симметрично относительно середины полей допусков калибров на изготовление и границы износа. Схемы расположения полей допусков калибров-скоб даны на рис. 8..2 и 8.3). Контркалибры изготавливаются в виде шайб в комплекте из 3-х штук, так как проверяют проходную сторону рабочего калибра (К-ПР), износ проходной стороны (К-И) и непроходную сторону (К-НЕ).

Контрольные калибры целесообразно изготавливать только на специализированных предприятиях, выпускающих скобы большими партиями. В остальных случаях контроль скоб выполняется блоками из концевых мер длины.

Исполнительные размеры калибров согласно соответствующей схеме

расположения полей допусков подсчитываются по формулам табл. 8.2.



Т а б л и ц а 8. 2

Формулы для расчета
предельных и исполнительных размеров калибров

  до 180 мм свыше 180 мм
Пробки (рис.8.1,а;8.1,в) предельные размеры ПРmax = (Dmin + Z + H/2) ПРmin = (Dmin + Z − H/2) ПРизн = (Dmin− Y) НЕmax = (Dmax + H/2) НEmin = (Dmax− H/2) исполнительные размеры (d)1 ПР = (Dmin + Z + H/2)–H НЕ = (Dmax + H/2)–H (рис. 8.1,б;8.1,г) предельные размеры ПРmax = (Dmin+ Z + H/2) ПРmin = (Dmin+ Z − H/2) ПРизн = (Dmin− Y + a) НЕmax = (Dmax−a + H/2) НEmin = (Dmax− a− H/2) исполнительные размеры (d)1 ПР = (Dmin+ Z + H/2)–H НЕ = (Dmax−a + H/2)–H
Скобы (рис.8.2,а;8.3,а) предельные размеры ПРmax = (dmax – Z1 + H1/2) ПРmin = (dmax – Z1 – H1/2) ПРизн = (dmax+ Y1) НЕmax = (dmin + H1/2) НEmin = (dmin− H1/2) исполнительные размеры (D)1 ПР = (dmax− Z1−H1/2)+ H1 НЕ = (dmin – H1/2) + H1 (рис. 8.2,б;8.3,б) предельные размеры ПРmax = (dmax− Z1 + H1/2) ПРmin = (dmax− Z1− H1/2) ПРизн = (dmax + Y1−a1) НЕmax = (dmin + a1+ H1/2) НEmin = (dmin + a1− H1/2) исполнительные размеры (D)1 ПР = (dmax− Z1− H1/2) + H1 НЕ = (dmin+ a1− H1/2) + H1
Контр- калибры (рис.8.2,а;8.3,а) исполнительные размеры (d) К-И =(dmax+Y1 +HR/2)–Нр К-ПР = (dmax – Z1 + HR/2) –Нр К-НЕ = (dmin+ HR /2) –Нр (рис. 8.2,б;8.3,б) исполнительные размеры (d) К-И = (dmax+Y1−a1 +HR /2) –Нр К-ПР = (dmax – Z1 +HR /2) –Нр К-НЕ = (dmin+a1+HR /2) –Нр



П р и м е ч а н и е: Исполнительные размеры на рис. 2.1….2.8.



Исполнительные размеры калибров следует округлять: для изделий 6…14 квалитетов и всех контркалибров − до 0,5мкм в сторону сокращения производственного допуска, величина допуска калибра и контркалибра сохраняется; для изделий 15…17 квалитетов − округлять до 1 мкм.






Похожие статьи:

poznayka.org

Основные калибры охотничьего оружия – Нижегородский сайт охотников

Основные калибры охотничьего оружия

Правильный выбор оружия для охоты играет важную роль в ее успешности. С этой целью российскими охотниками в основном используется гладкоствольное оружие, имеющее гладкую поверхность каналов ствола и нарезное, где в канале имеются винтообразные нарезы, придающие пуле вращательное движение.
Гладкоствольное оружие появилось первым, оно считается наиболее универсальным для охоты вариантом, широкое применение оно получило в конце XIX века. Тогда оружие было на вооружении армии. Сегодня же данный вид оружия используют в основном для охоты либо самообороны.
Нарезное оружие было разработано еще в 1498 году в Германии. Но точных данных про его разработчиков и место проведения сборки первого экземпляра нет. В России первые образцы появились только в конце XVI века. В 1856 году оружие получило свое официальное название – винтовка.
Для охоты можно использовать оба вида огнестрельного оружия. В этом случае важно подобрать калибр. От него зависит не только результативность охоты, но и безопасность самого стрелка, если он, например, решил добыть крупную дичь – дикое животное.
Калибр – это диаметр канала ствола. Он определяется по нарезам или полям. У гладкоствольного оружия калибр определяется по внутреннему диаметру ствола, а у нарезного – по расстоянию между противоположными полями нарезов. Также в последнем случае калибр может измеряться между дном противоположных нарезов. Если говорить про снаряд, то его калибр – это наибольший диаметр пули.

Калибры нарезного оружия.

Калибры обязательно обозначаются на оружии и патронах. Стоит учитывать, что при одинаковых показателях диаметры каналов стволов и пуль могут незначительно отличаться. На сегодняшний день в странах, где применяется английская система мер, калибр измеряется в дюймах. Его могут записывать в сотых либо тысячных дюйма. В России до 1917 года калибр измеряли в линиях. Одна линия приравнивалась к 1/10 дюйма. В сантиметрах это 0,254, в миллиметрах – 2,54.
На сегодняшний день в России используется метрическая система измерения, поэтому калибр записывается в мм. При этом через знак умножения отмечается другая цифра, обозначающая длину гильзы. Последняя является характеристикой патрона, потому как при одинаковом калибре патроны могут отличаться по длине и диметру гильзы.
В западных странах такая маркировка используется только для военного оружия. Для гражданского оружия действуют иные обозначения, где к калибру приписывается аббревиатура производителя либо стандарт патрона. Например, 38 Super, 357 Magnum, 220 Russian.
Если говорить про классификацию данного вида оружия, то она будет выглядеть следующим образом:

• мелкокалиберное – до 6,5 мм;
• нормального калибра – от 6,5 до 9 мм;
• крупнокалиберное – от 9 до 20 мм.

До 23 калибра еще речь идет про стрелковое оружие, все, что свыше него – артиллерия. Рассмотрим основные калибры нарезного оружия подробнее.

Калибр 5,6 мм (22 LR).

Широко используется охотниками для отстрела мелкого пушного зверя или грызунов. Также его применяют мастера по спортивной стрельбе. Он был создан компанией «J. Stevens Arm & Tool Company» еще в 1887 году. Его признали самым популярным и наиболее массово расходуемым патроном во всем мире. Началось все в 1845 году. Это был патрон Флобера, предназначенный для комнатной стрельбы. Он представлял собой пистон в медном стаканчике с дробинкой. За все время существования патрон калибра 5,6 выпускался с разной длиной гильзы, но на сегодняшний день осталось только несколько основных его вариантов. Это:

• короткий .22 Short;
• длинный .22 Long;
• винтовочный длинный .22 LongRifle;
• Винчестер Магнум .22 Winchester Magnum Rimfire.

Наиболее популярным считается патрон, предназначенный для винтовки – 22 LongRifle. Он снаряжен пулей весом всего 2,6 г. Ее начальная скорость составляет 320-410 метров в секунду. Энергия – 140-200 Дж. Максимальная дальность стрельбы составляет 100-150 м. Речь идет про эффективное расстояние, позволяющего почти гарантированно поражать мелкую дичь.
Из преимуществ патрона выделяют высокую точность выстрела, негромкий звук, доступную стоимость и минимальную отдачу. Из недостатков – маленькая мощность, отсутствие останавливающего действия снаряда.

Калибр 5,6х39 мм.

Представлен винтовочным охотничий патрон, имеющий советское происхождение. Длина патрона – 48,7 мм, длина гильзы – 38,7 мм, диметр фланца гильзы 1135 мм. Его сконструировали в 1955 году. Разработка принадлежит конструктору М.Н. Блюму. Патрон предназначен для охоты на мелкую и среднюю дичь. За основу при разработке брали пулю калибра 7,62х39 мм. Ее дульце обжимали под меньший размер. Целью создания боеприпаса было создание патрона, доступного по своей стоимости, отличающегося высокой эффективностью, как при охоте на средних животных, так и при отстреле птиц. Дистанция стрельбы могла превышать 100 м. Патрон 5,6х39 – это единственная гордость и разработка СССР среди снарядов калибра 5,6. Но он вошел в список первых боеприпасов, которые были предназначены для нарезного оружия, использования только с охотничьими целями.
На сегодняшний день патрон выпускается в России. Существует два его варианта. Первый – с оболочечной пулей массой 2,8 г. Его скорость достигает 1200 м/с. Он в большей степени используется для охоты на пушного зверя, потому как, благодаря высокой скорости полета позволяет стрелять на большие дистанции с меньшими поправками, а оболочечная пуля не портит его шкурку. Второй вариант производится с полуоболочечной пулей. Ее масса – 3,5 г. Начальная скорость снаряда – 1000 м/с. Его в большей степени используют для охоты на средних зверей – волков, косуль.
Из преимуществ патрона выделяется его невысокая цена, достаточно хорошие показатели начальной скорости. Также отмечают высокую мощность снаряда, позволяющую некоторым охотникам предполагать, что патрон может использоваться не только для охоты на среднего зверя, но и крупных копытных. К недостаткам можно отнести минимальное количество вариантов фабричного снаряжения, быструю потерю пулей скорости полета. В связи с этим патрон 5,6х39 сегодня используется не слишком часто. Охотники в большей степени предпочитают его зарубежный аналог – 223 Remington, который способен сохранять высокие показатели скорости даже при стрельбе на большое расстояние.

Калибр 223 Rem (5,56×45 мм).

Используется странами НАТО для вооружения с 1980 года. Патрон данного калибра сконструирован на основании патрона .222 Remington выпущенного в США в 1950 году. Имеет аналоги, например, это российский патрон 5,45х39 и китайский снаряд 5,8х42 мм. История создания боеприпаса говорит о том, что страны НАТО приняли решение о необходимости в разработке одного калибра для стрелкового оружия. В 50-х годах прошлого столетия Америка разрабатывала винтовки малого калибра, которые отличались высокой скоростью полета снаряда, для них использовались патроны .222 Remington. Но, через некоторое время было принято решение о том, что снаряды имеют недостаточную мощность, требуют доработки. Тогда была поставлена задача – создать более качественный патрон. Новинку назвали .222 RemingtonSpecial. Для того чтобы не перепутать новую разработку с ее предшественником, патрон переименовали в .223 Remington. Его начали применять как обычный 5,5х45. Использовали для винтовок AR-15.
Масса пули в патроне составляет 4 г. Начальная скорость полета варьируется в пределах 860-995 м/с. Длина патрона – 57,4 мм, длина гильзы – 44,7 мм. Энергия – 1767 Дж. Из преимуществ снаряда можно выделить высокую мощность, но маленькая начальная скорость полета будет существенным недостатком. Используется патрон для охоты на среднего зверя.

Калибр 243 Win.

Получил широкое распространение среди профессиональных охотников. Он используется для отстрела копытных животных, прекрасно показал себя при охоте на оленей, кабанов, косуль, антилоп. Проще говоря, снаряд отлично подходит для охоты на среднюю дичь и копытных, вес которых не превышает 150 кг.
Сконструировали патрон .243 Winchester в 1955 году. Его разработкой и изготовлением занималась американская компания «Винчестер». Изначально он предназначался только для эксплуатации с фирменными карабинами при спортивной высокоточной стрельбе. В связи с особенностями использования, патрон наделили высокой скоростью полета, минимальной отдачей. Снаряд среднего калибра получил огромную популярность в США, чуть позже начал широко использоваться по всему миру, в частности, и в России. Его полюбили профессиональные охотники, которые смогли оценить преимущества патрона. Несмотря на то, что используется он в основном для охоты на мелкую дичь, некоторые умудряются применять его и для охоты на более крупные трофеи, например, медведя. Такая охота считается рискованной, потому как даже при значительном весе пули и скорости ее полета, мощности снаряда недостаточно. Также не рекомендуется стрелять данными патронами со слишком близкого расстояния, они могут испортить шкурку зверя.
Масса пули в патроне составляет 7 г. Скорость ее полета – 1200 м/с. Длина самого патрона – 68-89 мм, длина гильзы – 51,9 мм. Диаметр шеи гильзы – 7 мм, плеча – 11,5 мм, фланца – 12 мм.
Из преимуществ патрона – высокая начальная скорость, неплохая мощность. К недостаткам можно отнести цену, которая выше, чем у схожих отечественных аналогов.

Калибр 7,62×39 мм.

Считается одним из самых мощных автоматных во всем мире, занимает заслуженное третье место. Патрон под данный калибр был сконструирован в 1943 году. В разработке принимали участие Н.М Елизаров и Б.В. Семин. Работу над снарядом завершили в 1949 году. Притом, что название патрона осталось прежним, конечный результат заметно отличался от изначальных разработок. По завершению работы над производством и в начале реализации снаряд получил широкую известность во всем мире. И даже автомат Калашникова, который был разработан в 1949 году, создавали именно под данный патрон. В 70-х годах на смену снаряду пришел патрон 5,45х39. Но, даже несмотря на это, 7,62х39 не потерял своей популярности.
Патрон широко применяется охотниками для отстрела животных. В этом случае только важно подобрать его вид. Если говорить про снаряд с оболочечной пулей, то он не обладает останавливающим действием, проходит насквозь через тушку животного. В связи с этим, данный вариант снаряда лучше всего применять для охоты на мелких животных и птиц. Что касается патрона с полуоболочечной пулей, то она, попадая в тушу, подлежит деформации, чем и гарантирует желаемый эффект. Стрелять такими патронами рекомендуется с расстояния около 100 метров, возможно, чуть более.
Что касается характеристик патрона 7,62х39, то масса пули в нем варьируется в пределах 6,6-12,6 г. Длина гильзы – 38,5 мм, диаметр шеи гильзы – 8,50 мм, диаметр плеча – 9,96 мм. Длина самого патрона составляет 55,5 мм. Патроны выпускаются с различным фабричным снаряжением.
Из преимуществ снаряда выделяют высокую пробивную способность и мощность. После выстрела в животное на его теле не остается крупной гематомы, как после стрельбы крупными калибрами.

Калибр 308 Win (7,62×51 мм).

Поступил в разработку после завершения Второй мировой войны. Целью было создание снаряда с высокими показателями мощности при компактных размерах самого патрона и гильзы. В соответствии с этим, начались поиски оптимального размера гильзы. Опытным путем определили, что наиболее подходящий показатель – 51 мм. Для повышения дальности выстрела использовали более легкую пулю, масса которой составила всего 7,8 г, а также быстрогорящий порох. В результате работы получился достаточно мощный снаряд.
Использовали данный патрон на своем вооружении страны НАТО и другие государства. Он остается в обиходе и на сегодняшний день. Для охоты он начал применяться после выпуска гражданского варианта .308 Winchester. Охотники отдают должное снаряду, ведь его можно использовать для отстрела мелких животных и грызунов, стреляя с далекого расстояния, а также для охоты на средних животных и копытных. Проще говоря, с данным патроном можно идти на любую дичь, которая водится в России, его считают универсальным.
Говоря о технических характеристиках, отметим, что вес пули в данном патроне может колебаться в пределах 6,54-10,2 г. Длина самого патрона – 71,05 мм. Длина гильзы – 51,18 мм. Начальная скорость варьируется на отметках 840-950 м/с.
Данный калибр очень полюбился охотникам, вступив в жесткую конкуренцию со своим предшественником – патроном .30-06 Springfield, на сегодняшний день он вытеснил старожила. Достичь этого удалось благодаря более доступной цене, меньшей стоимости и меньшему ходу затвора. Также отмечается и универсальность снаряда, потому как его можно использовать при охоте на разную дичь, подбирая различные пули. Для охоты на среднего зверя с данным патроном лучше выбирать дистанцию приблизительно до 200 метров, тогда он наиболее эффективен.

Калибр 7,62x54R.

Это исключительно российское производство. Он предназначен для охоты на животных средних и крупных размеров, таких как олень, кабан, лось и даже медведь. Применяется патрон с оболочечной пулей. Ее масса составляет 12 гр. Также используется с полуоболочечной пулей, масса которой достигает 13,2 г. Начальная скорость полета колеблется в пределах 690-810 м/с, зависимо от используемой пули. Энергия составляет 3100-3800 Дж соответственно.
К преимуществам патрона можно отнести доступную цену, обусловленную отечественным производством, универсальность, позволяющую вести охоту на средних и крупных зверей.

Калибр 30-06 Sprg (7,62×63 мм).

Данный калибр предназначен для винтовок. Он использовался в США в XX веке. Его применяли при военных действиях во время Первой и Второй мировой войны. Также использовали в войне в Корее. На сегодняшний день патрон широко используют на охоте, а также при спортивной стрельбе.
Патрон находился на вооружении США с 1906 года. Здесь даже занимались разработкой нескольких винтовок именно под этот патрон. Одной из первых стала винтовка М1 Гаранд. По завершению военных действий американские конструкторы принялись за разработку нового патрона, который имел бы меньшие размеры, чем 7,62х63, но смог бы сохранить все присущие ему характеристики. Так появился снаряд Т65, который впоследствии приняли на вооружение в НАТО. Но, 30-06 Sprg смог получить популярность среди российских охотников, которые ходят с ним на среднюю и крупную дичь. Это неудивительно, ведь снаряд превосходит своего конкурента .308 Winchester по мощности, которая больше на целых 20%. Кроме того, большая по объему в сравнении с 308 Win гильза открывает хорошие возможности для релоудинга.
На сегодняшний день патроны выпускают и в России, что делает их не только мощными, но и доступными по цене. Есть возможность подобрать под патрон пулю массой от 6,5 до 14,3 г. Длина гильзы – 63,35 мм. Диаметр плеча гильзы – 11,20 мм, дульца – 8,63 мм, фланца – 12,01 мм. Масса самой гильзы колеблется в пределах 25,5-27,5 г.

Калибр 300 WinMag.

Представляет собой весьма популярный патрон, отличающийся высокой мощностью. Он широко используется в охоте и военном деле. Разработали патрон .300 WinchesterMagnum в 1963 году. Разработкой занималась американская компания «Винчестер». Предназначалась новинка для использования в охотничьих целях. Гильзу использовали подобную той, которой оснащался похожий британский патрон такого же калибра.
В результате длительной работы по разработке патрона было достигнуто уникальное сочетание пули небольшой массы (9-13,5 г) и достаточно объемной гильзы. Как результат – высокая начальная скорость. Ее показатели достигают 1000 м/с. Скорость может быть увеличена, если применять пули полегче. Соответственно, возрастет и дальность полета. Благодаря плоской траектории движения снаряда, прицеливание и попадание в цель стали намного легче.
Стоит отметить, что благодаря своим отличным эксплуатационным характеристикам, патрон получил широкое распространение не только среди охотников, но и среди людей, увлекающихся снайперской стрельбой. В охоте патрон применяют для добычи животных средней величины, в которых можно стрелять даже с приличного расстояния. Но благодаря высокой мощности снаряда, его можно использовать и в охоте на крупную дичь. Вес добычи может достигать 350 кг. Для стрельбы по мелким животным патрон лучше не использовать, пули сильно повредят тушу.
Длина патрона составляет 85 мм, а гильзы – 67 мм. Диаметр шеи последней – 8,6 мм, диаметр плеча – 12,4 мм, основания и фланца – 13,5 мм. К преимуществам патрона относят высокую скорость полета, мощность снаряда, возможность стрелять в дичь с большого расстояния.

Калибр 8x68S.

Патроны в данном калибре, производились в Германии во времена Второй мировой войны. Начали его изготовление еще в 1940 году. Снаряд считается самым мощным, если рассматривать группу восьмимиллиметровых патронов.
Используется патрон для охоты на средних животных, если говорить про отстрел с большого расстояния (около 500 м), а также применяется для отстрела крупной дичи – оленей, медведей, кабанов. Оптимальным расстоянием для точного попадания считается отдаленность в 200 м.
Длина патрона составляет 86 мм, гильзы – 67,31 мм. Диметр фланца гильзы – 12,95 мм, у проточки – 13,26 мм, у ската – 12,01 мм. Масса пули варьируется в пределах 11,7-14,5 г, скорость ее полета составит 990-870 м/с соответственно. К преимуществам патрона относят высокую мощность, дальность выстрела. Из недостатков выделяют сильную отдачу.

Калибр 338 WinMag.

Был разработан в 1958 году. На сегодняшний день он считается одним из самых популярных охотничьих боеприпасов в мире. Он позволяет вести охоту на очень крупную дичь, в т.ч. лосей и медведей, стреляя с достаточно большого расстояния. Из преимуществ выделяют высокую проникающую способность и останавливающее действие. Эффективность патрона на расстоянии 300 метров составляет 100%. В некоторых странах снаряд даже запрещен для отстрела опасной дичи. Из недостатков выделяют большие ветровые сносы, более сильную отдачу, которая пропорциональна высокой мощности, а также небольшой выбор патронов, более высокую стоимость в сравнении с аналогами, например, с 300 WinMag.
С патроном могут использоваться пули массой 13,6, 14,6 и 16,2 г. Длина патрона – 84,8 мм, гильзы – 64 мм. Диаметр шеи гильзы – 9,4 мм, плеча – 12,5 мм, основания – 13 мм. Диаметр фланца – 13,5 мм.

Калибр 9,3×62 мм.

Cчитается самым распространенным для охоты на крупную и среднюю дичь. Если говорить про особенности разработки, то ее организовали представители германской колонизации в Африке. Они поставили перед собой цель – сконструировать очень мощный снаряд, который при своей дешевизне отличался бы высокой мощностью, позволяющей охотиться на крупных африканских животных. Военные патроны не могли использоваться для этих целей в связи с нежелательностью их ввоза на территорию страны, что могло бы повлечь попадание снарядов в руки местного населения.
И патрон, который мог соответствовать выше перечисленным требованиям, разработали в 1905 году. Его сконструировал немецкий оружейник О. Бок. Новинка сразу получила популярность во всем мире. Под этот патрон начали выпускать огромное количество разных моделей оружия. Сегодня снаряд используется повсеместно для охоты на крупных копытных животных. Он обладает высокой убойной силой по отношению к оленям, лосям, кабанам. Часто применяется для охоты на медведя.
Из преимуществ патрона выделяют его высокую мощность при энергии пули, достигающей 5200 Дж, а также относительно небольшую отдачу, которая хорошо переносится человеком, широкий выбор пуль под снаряд. Из недостатков – высокая стоимость, крутизна траектории пули, которая делает возможной только стрельбу на расстояние до 250 м.
Длина самого патрона – 83,6 мм, гильзы – 62 мм. Масса пули – может варьироваться в пределах 15-19 г. Диаметр шеи гильзы – 9,9 мм, плеча – 11,4 мм, основания – 12,1 мм. Диаметр фланца – 11,9 мм. Начальная скорость, зависящая от массы подобранной пули, колеблется в пределах 700-820 м.

Калибр 9,3х74 мм.

Охотничий калибр, получивший в Европе большую популярность. Он в основном предназначается для применения в штуцерах – нарезных дульнозарядных ружьях. Точной даты запуска в производство этого снаряда неизвестно, можно говорить лишь о том, что разработали его в Германии, примерно в 1900 году начали массовую реализацию. В штуцерах такой снаряд используется благодаря наличию закраины и длинной гильзы. Длина патрона превосходит по своим размерам даже длину более мощных боеприпасов, составляет 95 мм. Благодаря таким конструктивным особенностям патрон очень широко используется для охоты на крупного зверя. В России и странах Европы его применяют на лося, медведя, кабана.
Из преимуществ – высокая мощность, умеренная отдача, которая и обусловлена длиной самого патрона. Из недостатков – та же форма и размеры, которые препятствуют использованию патрона в распространенных видах магазинного оружия, нарушая его универсальность. Но, стоит отметить, что под этот патрон все же, выпускают карабины, среди которых охотник сможет выбрать подходящее оружие.
Масса пули в снаряде может варьироваться в пределах 15-19 г, от нее будет зависеть и начальная скорость полета. Она составит 700-820 м/с. Энергия заряда достигает 5200 Дж. Длина гильзы – 74 мм. Диаметр ее шеи – 9,8 мм, плеча – 10,5 мм. Диаметр основания гильзы – 11,8 мм, фланца – 13,3 мм.
Остается только подобрать подходящий патрон для охоты, учитывая при этом особенности дичи, а также предпочтительное расстояние стрельбы. Несомненно, цена и доступность снарядов в оружейных магазинах тоже сыграет немаловажную роль при выборе.

Калибры гладкоствольного оружия.

При выборе патрона для гладкоствольного оружия так же, как и в случае с нарезным оружием, важно учитывать его калибр. Но, в данном случае последний определяется несколько по-иному. Для гладкоствольного оружия калибр снарядов определяется по числу пуль, имеющих сферическую форму, которые можно отлить из одного фунта свинца. Если перевести в граммы, то это будет 453,59 г. При этом все пули должны быть абсолютно одинаковыми по своему весу и диаметру. Последний обязан точно соответствовать внутреннему диаметру ствола в средней его части. Так можно понять, что чем уже ствол, тем больше получится пуль из взятого объема свинца. Соответственно, калибр 20 будет меньше 16.
Так уж сложилось исторически, что передовые позиции в производстве оружия и боеприпасов на протяжении длительного времени занимала именно Англия. Ее товары расходились по всему миру, пользовались огромной популярностью. Соответственно там, где пользовались английским оружием, должны были принимать и английскую систему мер. По этой причине данная система расчетов смогла распространиться по всему миру, нею пользуются и по сегодняшний день.
Впрочем, попытки изменить привычную систему расчетов в истории имели место, в частности, в начале девятнадцатого века французским императором Наполеоном Бонапартом было введено определение калибра, исходя из диаметра ствола, полученного из 1 килограмма свинца. Доказательством этого являются сохранившиеся ружья той эпохи, где, например, вместо привычного современному охотнику обозначения 12 калибра встречалась цифра 40.
Разобраться с калибровкой ружей гладкоствольного типа можно только, познав конструктивные особенности профиля канала. В задней части ствола располагается гнездо под патрон, который начинается с особой проточки под кольцевой выступ у донца гильзы. В зависимости от калибра, глубина проточки может варьироваться. Для примера, у оружия 12 калибра эта величина составляет 1,9 миллиметров, при этом одна половина представляет собой конус с углом порядка 80 градусов, а вторая – цилиндр с диаметром 22,5 мм. Задача данного элемента – центрировать донце гильзы в патроннике и четко выставить ее в казенный срез ствола. Что касается патронника, то он имеет вид усеченного конуса с расширением 0,3 миллиметра по направлению к казеннику. Такая конструкция позволяет свободно извлекать стреляные гильзы. Очень большое значение имеет соответствие длины гильзы и патронника, так как:

• излишне короткие патроны способны испортить патронник, а также вызвать излишнюю резкость и неоднородность осыпи;
• чрезмерно длинные патроны являются причиной недопустимого повышения давления пороховых газов во время стрельбы.

В настоящий момент отечественные производители выпускают охотничьи ружья под патроны длиной 76,2 мм и 70 мм – это обусловлено связью с дюймовой системой. В свою очередь, в других странах разбег длин патронников гораздо больше – от 51 миллиметра до 89 миллиметров. Согласно установленной норме, на готовое изделие наносится значение длины гильзы, когда она находится в незакрученном состоянии. Следует отметить, что данный параметр через косую дробную черту указывается также при маркировке гладкоствольных ружей – выглядит это так: 20/76, 12/70 и т.д.
Есть мнение, что для более быстрого и простого извлечения отработанных гильз, они должны размещаться в патроннике свободно. Но в действительности, посадка гильзы должна быть достаточно плотной, иначе возникнет риск превышения предела упругости при ее деформации. В результате извлечь стреляную гильзу из-за необратимых изменений формы будет весьма проблематично.
Следующим важным элементом является снарядный вход, позволяющий использовать гильзы со стенками различной толщины. Переходный конус необходим, чтобы пороховые газы не проникали в зазор между гильзой и патронником, а также в дробовой заряд. Достигнуть этого удается за счет того, что высота войлочного пыжа превышает длину снарядного входа как минимум в 1,5 раза. Если говорить о профиле, то чаще всего его длина варьируется в пределах до 10 миллиметров. Последней деталью, предшествующей дульному срезу, является канал ствола. Собственно, именно внутренний диаметр части ствола между переходным конусом и дульным устройством и называется калибром гладкоствольного ружья.
Надо заметить, что, несмотря на относительно простую теорию, на практике есть несколько сложностей. Дело в том, что каждая фирма-производитель использует инструменты с определенными размерами, а также различную оснастку для обработки каналов стволов того или иного калибра. Даже в России, где установлены определенные стандарты, можно наблюдать определенные различия в параметрах. Например, в Ижевске выпускают оружие 12 калибра с диаметром каналов от 18,2 до 18,45 мм, а в Туле этот диапазон составляет 18,5-18,7 миллиметров. К тому же, каналы стволов являются усеченными конусами, причем расширение в казеннике получается естественным образом в процессе производства. Чем глубже входное отверстие, тем шире будет канал, хотя с точки зрения практичных свойств ружья это имеет скорее положительное значение.
Наиболее широкую популярность среди охотников сегодня получили три калибра гладкоствольного оружия: 12, 16, 20. Наиболее распространенным среди охотников считается 12 калибр, потому как он дает возможность беспрепятственно изменять величину порохового заряда, весомое наполнение поражающего элемента. Ружья, использующие данные виды пуль, никак не ограничены по типу используемых снарядов, а также номерам картечи и дроби.
Такая особенность предоставляет охотнику возможность, используя одно и то же оружие, имея в наличии заранее подготовленные патроны с разнообразным наполнением, стрелять по разным видам дичи, получая качественную стрельбу с разных расстояний. Кроме того, именно этот калибр чаще всего используется новичками в охоте, потому как он не требует более высоких, можно сказать, профессиональных навыков в отличие от меньших калибров, способен сделать охоту максимально эффективной и безопасной.
Пули 12 калибра подходят для оружия с диаметром ствола 18,5 мм. Именно этому показателю соответствует диаметр одной из 12 пуль, полученных из 1 фунта свинца. С таким вооружением можно идти на любую дичь – от мелких грызунов и гусей, до лисиц и волков.
Говоря о преимуществах патронов 12 калибра, сразу отметим универсальность во всех ее проявлениях по отношению к опытности охотника, а также размерам дичи. Благодаря широкому распространению, данный вид пуль представлен в оружейных магазинах наиболее богатым ассортиментом. Можно выбрать и товар, подходящий по цене, обращая внимание на продукцию от отечественных производителей.
Остается подобрать наиболее подходящее оружие для этого калибра. Для тех, кто занимается охотой профессионально, советы не нужны. Опытные охотники уже сами прекрасно знают, из какого огнестрельного оружия им вести охоту удобнее. Что касается новичков, то трудно давать четкое предписание к выбору, можно лишь выделить некие общие рекомендации:

• патронник – здесь все зависит от того, какие патроны будут использоваться. Это могут быть патроны с обычной 70-миллиметровой гильзой или гильзой 76 мм – патроны Магнум;
• перезарядка – она может быть ручной, автоматической и полуавтоматической. Несмотря на то, что ручная перезарядка считается устаревшим вариантом, такое ружье будет максимально простым в использовании и уходе, доступным по цене. Автоматические варианты требуют к себе более высокого внимания, да и цена их «кусается». Полуавтоматы имеют большой вес, поэтому если охота предполагает преодоление больших расстояний пешком, лучше все-таки выбрать ружье с ручной перезарядкой;
• число стволов – если выбор пал на переломное оружие, лучше брать двустволку. Оружие с одним стволом используют в основном профессиональные охотники, имеющие должные навыки, высокую меткость стрельбы.

Наиболее популярными ружьями 12 калибра считаются образцы отечественного производства – это ТОЗ-34 и МР-27. Так же достаточно популярны МР-18 и МР-153, МР-155 и некоторые иностранные ружья.

Несмотря на то, что 12 калибр снарядов считается наиболее популярным среди охотников с разным стажем, часто используются и снаряды 16 калибра, более мелкого. Здесь получается, что из 453,59 г свинца отливается не 12, а 16 пуль, соответственно, они будут меньшего диаметра, подойдут для ружья с внутренним диаметром ствола, равным 16,8 мм. Такое вооружение позволяет охотиться на любую дичь – мелких пушных зверьков, более крупных животных, например, кабана. Именно универсальность в применении и меньшая отдача, если сравнивать с 12 калибром, послужили для популяризации 16 калибра, особенно в советские времена.
Интересно знать, что был такой момент, когда производители оружия и боеприпасов снизили производство пуль и оружия 16 калибра. Некоторые компании и вовсе сняли их с производства. Вокруг этого калибра велось множество споров. Но со временем спрос на патроны и ружья 16 калибра начал снова возрастать, компании вернули в производство линейку этого оружия. На сегодняшний день найти ружья и патроны 16 калибра совсем несложно, они есть в ассортименте почти каждого производителя, в т.ч. и отечественных компаний.
Привлекает внимание охотников этот вариант тем, что многие его считают золотой серединой, сочетающей в себе достаточно высокую мощность, практичность в использовании, резкость боя. Также отмечают достойное сочетание технических характеристик и небольшого веса, что позволяет с таким оружием передвигаться пешком на продолжительные дистанции. Привлекает и изящность ружей, предназначенных для снарядов 16 калибра, они легче помещаются в руках, более удобны в использовании. Но некоторые охотники не отмечают такой значительной разницы, считая, что эти два варианта практически идентичны. К преимуществам 16 калибра можно отнести и тот факт, что такое оружие использовалось еще в середине прошлого века. Огромное количество охотников отдавало свое предпочтение именно такому варианту, было полностью удовлетворено результатами своего выбора. Как вывод можно сказать, что оружие 16 калибра станет прекрасным вариантом для новичка и профессионала, оно достойно повышенного внимания.

Помимо оружия 16 калибра среди охотников часто используется и более мелкий – 20 калибр. Он находится в соответствии со средним диаметром ствола, равным 15,6 мм. Профессионалы такими вариантами ружей практически не пользуются, его даже часто называют женским, потому как в данном случае величина отдачи во время стрельбы минимальна, равно как и пороховой заряд боеприпасов данного калибра. Но, несмотря на это, в свое время ружья 20 калибра достаточно широко использовались профессиональными промысловиками. Их в большей степени выбирали из-за небольшой массы, потому как в случае с 12 калибром вес ружья колеблется около 3,3 кг, а масса одного заряда составляет 34 грамма. Таким образом, если говорить про один выстрел, то разница особо не ощутима. Но если речь идет про весеннюю охоту на гусей или уток, где приходится делать много выстрелов, то можно стрелять и до синяков, потому как в пропорциональном соотношении с весом оружия усилена и отдача.
Ружья 20 калибра порядком меньше по массе, она составляет примерно 2,7 кг, вес заряда тоже снижен, колеблется в пределах 24 грамм. С таким оружием очень легко на охоте, предполагающей преодоление больших расстояний пешком. Опытные охотники знают, что ходить приходится изрядно, потому как на автомобиле к месту охоты близко не подъехать. Если к небольшой массе оружия добавить профессионализм и меткость стрельбы, получится очень выгодное сочетание, которое только сыграет на руку в добыче дичи.
Ярким примером ружья 20 калибра, практически идеально подходящего для охоты, называют ИЖ 58 в 20 калибре. Сегодня оно не выпускается, а современные аналоги типа МР-43 или МР-27 почти не используются. Все дело в том, что вес даже облегченной (как ее называют производители) модели составляет 3,1-3,3 кг. Это притом, что масса дроби должна составлять 1/100 от веса ружья. Масса стандартного заряда 20 калибра – 24 г. Соответственно, вес оружия должен быть в идеале 2,4 кг.
Заграницей ружья 20 калибра используют достаточно широко, они выпускаются с облегченным весом, достичь которого позволяет автоматика. У российских охотников интерес к такому виду оружия тоже есть, но смущает предложенный ассортимент. Отечественные ружья, которые доступны по цене, весят более 3 кг, что делает выбор нерациональным, потому как с таким успехом можно купить ружье 12 калибра. Зарубежное оружие 20 калибра у нас продается очень скудным ассортиментом, а цена его настолько высока, что окончательно отбивает всяческий интерес.

Ружья еще более мелкого калибра – 24 или 28 с внутренним диаметром ствола 14,7 и 13,8 соответственно, практически не используются российскими охотниками. Причина та же, что и в случае с 20 калибром. Все в оружии хорошо – небольшой вес, маленькая отдача, высокая кучность дроби. Но применять его может только человек с большим опытом, позволившим обрести навыки меткой стрельбы. Тогда даже с 28 калибром можно устроить успешную охоту на зайца или уток, получив массу удовольствия и не один трофей. Но в связи с малой доступностью таких ружей в наших оружейных магазинах, охотники отдают предпочтение все тому же, 12 калибру.
Совсем недавно на прилавках специализированных магазинов появились немногочисленные модели гладкоствольного оружия 32 и 36 калибров, соответствующие внутренним диаметрам ствола 12,7 и 10,2 мм. Ружье калибра 32 рассчитано на применение боеприпаса, используемого в нарезном оружии калибра .50. Модель 36 калибра или .410 поступила в производство в России с момента выпуска конверсионной гладкоствольной «Сайги».
Говоря про оружие 32 калибра, мало кто знает, что с ним связана достаточно долгая и загадочная история, которая начинается с 1902 года. Именно тогда запустили одну из наиболее массовых отечественных оружейных систем, предложенную Тульским заводом под маркой «Б».
Изначально производились только ружья 12, 16, 20 и 24-м калибром. Но, в 1957 году начался очередной этап модернизации. Тогда стали выпускать модель «Б» с цевьем нового типа, удлиненным хвостиком колодки, доработанным узлом запирания. Новинку назвали «БМ». Тогда же производились доработки еще многих моделей ружей, была выпущена модель ТОЗ-50. Она стала переработкой модели ТОЗ-БМ, предназначенной для малых калибров – 28 и 32. Новое ружье получило широкую популярность в промысловой охоте, смогло получить распространение среди профессиональных охотников.

Обсуждение калибров и патронов для нарезного охотничьего оружия на нашем форуме в теме: Калибры, патроны нарезного оружия

Vadimka 11 февраля 2016 в 19:10

hunt.nnov.ru

Классификация калибров



Гладкие предельные калибры различаются по наименованию, конструкции и по назначению.

По наименованию калибры делятся на:

− скобы;

− пробки.

По конструкции калибры бывают:

– жёсткие и регулируемые;

– цель­ные и составные;

– односторонние, двухсторонние и совмещённые.

По назначению калибры делятся на:

− рабочие;

− приёмные;

− контроль­ные.

Рабочие калибры (Р-ПР, Р-НЕ) предназначены для контроля деталей в процессе их изготовления. Эти калибры используют рабочие и кон­тролёры ОТК завода-изготовителя. При этом контролёры пользуются частично изношенными калибрами Р-ПР и новыми калибрами Р-НЕ, так называемыми приёмными калибрами.

Приёмные калибры предназначены для проверки деталей представителями заказчика. Эти калибры были официально в системе ОСТ. В современных стандартах они не предусмотрены, но они могут быть введены стандартами предприятий. Приёмные ка­либры специально не изготовляются, а отбираются из рабочих калибров (частично изношен­ных Р-ПР и новых Р-НЕ). Это делается для страховки от появления случайного исправимого брака и для того, чтобы правильно принятые рабочими калибрами детали не были забракованы калибрами контролёра и представителя заказчика.

Контрольные калибры(контркалибры) предназначены для установки на размер ре­гулируемых калибров-скоб и контроля нерегулируемых калибров-скоб в процессе их изготовления и эксплуатации. Контркалибры предназначены только для скоб, то есть они применяются только при изготовлении валов. При­менение контркалибров при обработке отверстий экономически неце­лесообразно: рабочие калибры-пробки проще контролировать приборами, чем применять трудно изготавливаемые и дорогостоящие контркалибры-скобы.

Следовательно, контркалибры – только пробки:

– К-ПР – для скобы Р-ПР;

– К-НЕ – для скобы Р-НЕ;

– К-И – для изъятия из эк­сплуатации предельно изношенных скоб Р-ПР.

Несмотря на малую величину допуска контркалибров, они все же искажают установленные поля допусков на изготовление и износ рабочих калибров, поэтому контркалибры по возможности не следует применять. Их целесообразно заменять, особенно в мелкосерийном производстве, и тем более в единичном, концевыми мерами длины или использовать универсальные измерительные приборы. Детали с допуском 01…5 квалитетов не рекомендуется прове­рять калибрами, так как при малых допусках они вносят значительную по­грешность измерения, а изготовление калибров такой точности сложно и трудоёмко. В таких случаях детали проверяют универсальными измери­тельными средствами и приборами.

Для снижения затрат на калибры стремятся увеличить их износо­стойкость за счёт применения твёрдых сплавов и нанесения износостойких покрытий на их рабочие поверхности.





3.2 Допуски калибров

Допуски и отклонения размеров калибров устанавливает ГОСТ 24853-81«Калибры гладкие для размеров до 500 мм. Допуски». Стандарт предусматривает следующие допуски и отклонения калибров:





3.3 Схемы расположения полей допусков калибров



ГОСТ 24853-81предусматривает восемь схем расположения полей допусков калибров в зависимости от квалитетов и номинальных разме­ров проверяемых деталей. Наиболее общими являются схемы для отверстий (рису- нок 3.2 а) и валов (рисунок 3.2 б) квалитетов 6, 7 и 8 с номинальными размерами свыше 180 мм.

Остальные схемы представляют собой частные случаи указанных общих схем расположения полей допусков калибров. Для калибров Р-ПР кроме до­пуска на изготовление предусматривается допуск на их износ. При этом поле допуска калибра сдвинуто внутрь поля допуска детали, а поле до­пуска на износ выходит за границу поля допуска детали. Для деталей 9…17 квалитетов (при больших допусках) поле допуска на износ ка­либра располагается внутри поля допуска детали и ограничено ее про­ходным пределом, т.е. Y = 0 и Y1 = 0. При номинальных размерах до 180 мм погрешность контроля деталей калибрами незначительна и поэтому не учитывается, т.е. и .

а)



б)



Рисунок 3.2 – Схемы расположения полей допусков калибров для отверстий (а) и валов (б) квалитетов 6, 7 и 8 с номинальными размерами свыше 180 мм



Следует отметить, что на схемах износ калибров Р-ПР нагляднее и удобнее изображать не границей износа, а полем допуска на износ по аналогии с полем допуска на изготовление, как это показано на рисунке 3.3.

Сдвиг полей допусков калибров и границ износа их проходных сторон внутрь поля допуска детали устраняет возможность искажения ха­рактера посадок и гарантирует получение размеров годных деталей в пределах установленных допусков. Этого в полной мере невозможно до­биться для точных деталей (квалитеты 6…8) ввиду довольно жёстких допусков и повышения стоимости изготовления деталей. Поля допусков на износ калибров Р-ПР для таких деталей выходят за пределы проверяемого поля допуска. Допуск детали при этом несколько расширяется, не вызы­вая нарушения взаимозаменяемости.



3.4 Расчёт исполнительных размеров калибров



Исполнительными размерами калибров называются размеры, по ко­торым изготовляются калибры.

На чертежах калибров допуски на их изготовление задают «в тело» калибра, то есть как для основного отверстия и основного вала. В качестве номинального размера калибра принимают размер, соответствующий наибольшему количеству металла в калибре. Таким образом, на чертеже скобы проставляют её наименьший предельный размер с положительным отклонением, для пробки (рабочей и контрольной) – наибольший размер с отрицательным отклонением.

Приведём основные расчётные формулы для определения размеров калибров.

Наибольший размер новой проходной пробки:

.

Наименьший размер изношенной проходной пробки

.

Наибольший размер непроходной пробки

.

Наименьший размер проходной новой скобы

.

Наибольший размер изношенной проходной скобы

.

Наименьший размер непроходной скобы

.

Наибольшие размеры контрольных калибров:

; ;

.

Размеры калибров, полученные расчётом, округляются в соотве­тствии с ГОСТ 24853-81. Табличный метод расчёта исполнительных размеров рабочих ка­либров, более простой для практического применения, изложен в этом же стандарте.

Рассмотрим пример расчёта исполнительных размеров калибров для контроля деталей соединения .

По ГОСТ 25347-82 и ГОСТ 24853-81находим предельные откло­нения размеров деталей и необходимые данные для расчёта размеров калибров:

EI = 0; ES =+30мкм; ei = – 29 мкм; es = – 10 мкм;

H = H1 = 5 мкм; HP = 2 мкм; Z = Z1= 4 мкм;

Y = Y1 = 3 мкм; a = a1=0.

Построим схему расположения полей допусков калибров (рисунок 3.3).





Рисунок 3.3 – Схема к расчёту размеров калибров



Рабочие калибры-пробки для отверстия :

;

;

.

Исполнительные размеры калибров-пробок:



; ; .

Рабочие калибры-скобы для вала :

;

;

.



Исполнительные размеры калибров-скоб:



; ; .



Контрольные калибры:



;

;

.



Исполнительные размеры контрольных калибров:



К – ПР = 59,987–0,002; К – И = 59,994–0,002; К – НЕ = 59,972–0,002.



Контрольные вопросы и задания

1 Что такое гладкий предельный калибр?

2 Какие виды гладких калибров применяются на производстве?

3 Чем отличаются контрольные калибры от рабочих калибров?

4 В каких условиях производства применяется контроль калибрами?

5 В каких условиях производства применяется контроль универсальными измерительными инструментами?



4 Допуски и посадки

призматических шпоночных соединений



Шпоночные соединения предназначены, как правило, для соединения с валами зубчатых колёс, шкивов, маховиков, муфт и других деталей и служат для передачи крутящих моментов. В связи с разнообразием конструкций остановимся на рассмотрении только наиболее широко применяемого в машиностроении соединения с призматическими шпонками, схематическое изображение которого показано на рисунке 4.1 а.

Размеры, допуски, посадки и предельные отклонения соединений с призматическими шпонками регламентированы ГОСТ 23360-78. Стандартом установлены поля допусков по ширине шпонки и шпоночных пазов для свободного, нормального и плотного соединений. Для ширины пазов вала и втулки допускаются любые сочетания полей допусков, приведённых на рисунке 4.1 б.

Как уже было сказано ранее, посадки шпоночных соединений назначаются в системе вала. Пример шпоночного соединения вала со втулкой показан на рисунке 4.2.

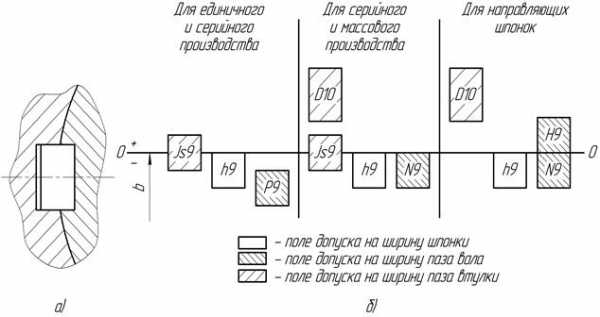

Рисунок 4.1 – Поля допусков шпоночных соединений

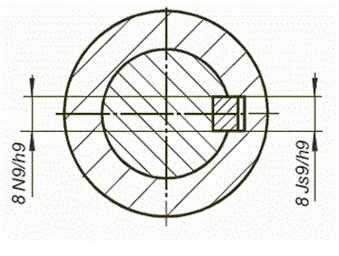

Рисунок 4.2 – Пример указания посадок шпоночного соединения на чертежах





Контроль размеров, симметричности расположения и прямолинейности шпоночных пазов втулки и вала осуществляется универсальными измерительными инструментами, гладкими предельными и специальными калибрами.



Контрольные вопросы и задания

1 В каких случаях и для чего применяются шпоночные соединения?

2 Применяются ли шпоночные соединения при переходных посадках?

3 В какой системе назначаются посадки шпоночных соединений?

4 Как осуществляется контроль размеров шпоночных пазов?



5 Допуски и посадки подшипников качения



У подшипников качения присоединительными поверхностями явля­ются наружная поверхность наружного и внутренняя поверхность внутреннего колец. По присоединительным поверхностям подшипников обеспечивается полная внешняя взаимозаменяемость, которая позво­ляет быстро монтировать их, а также заменять изношенные подшипники при хорошем качестве сборки.



5.1 Классы точности подшипников качения



Качество подшипников определяется точностью изготовления их деталей и точностью сборки. Основными показателями точности подшипников и их деталей являются:

– точность размеров присоединительных поверхностей;

– точность формы и расположения поверхностей колец и шерохова­тость их поверхностей;

– точность формы и размеров тел качения и шероховатость их по­верхностей;

– точность вращения, характеризуемая радиальным и торцовым бие­нием дорожек качения и торцов колец.

В зависимости от этих показателей точности по ГОСТ 520-2011 «Подшипники качения. Общие технические условия» установлены следующие клас­сы точности подшипников, указанные в порядке повышения точности:

− нормальный, 6, 5, 4, Т, 2 – для шариковых и роликовых радиальных и шариковых радиально-упорных подшипников;

− 0, нормальный, 6Х, 6, 5, 4, 2 – для роликовых конических подшипников;

− нормальный, 6, 5, 4, 2 – для упорных и радиально-упорных подшипников.

Самым точным является второй класс точности. Класс точности подшипника выбирают исходя из требований, предъявляемых к точности вращения и условиям работы механизма. Для ме­ханизмов общего назначения обычно применяют подшипники класса точ­ности 0. Подшипники более высоких классов точности применяют при больших оборотах и высокой точности вращения вала, например, для шпинделей шлифовальных станков, авиадвигате­лей, приборов и др. Для гироскопических и других прецизионных приборов и механизмов применяются подшипники класса точности 2.

Класс точности указывается через тире перед условным обозначением серии подшипника, например, 6–205. Для всех подшипников, кроме конических, класс точности «нормальный» обозначается знаком «0».

Учитывая большое многообразие конструкций подшипников, ограничимся рассмотрением посадок только для шариковых радиальных подшипников.



5.2 Допуски и посадки соединений с подшипниками качения



Посадки наружного кольца подшипника с корпусом осуществляются в системе вала, посадки внутреннего кольца с валом – в системе от­верстия. Диаметры наружного и внутреннего колец подшипника приня­ты соответственно за диаметры основного вала и основного отверстия с определённой оговоркой, о чём будет сказано дальше.

В большинстве случаев, в частности при вращающемся вале, внутреннее кольцо подшипника монтируется на валу неподвижно. Для этого необходимо применять либо переход­ные посадки, либо посадки с натягом. Однако применение тех и дру­гих посадок исключено по следующим причинам:

– первые требуют дополнительного крепления (шпонки и т.д.), что усложнит конструкцию подшипника и неприемлемо по точ­ности (неравномерные деформации кольца при закалке из-за концен­траторов напряжений) или вообще конструктивно неосуществимо из-за недостаточной толщины кольца подшипника;

– вто­рые дают натяг, недопустимый по прочности внутреннего кольца под­шипника.

Введение каких-либо специальных посадок с малыми натя­гами для подшипников качения экономически нецелесообразно. Поэто­му поступают так: на вал назначается стандартное поле допуска для переходной посадки, а поле допуска внутреннего кольца подшипника опускается симметрично вниз относительно нулевой линии. Следовательно, у внутренних колец подшипников допуск размера задается в минус, а не в плюс, как это принято у обычных основных отверстий. Такая комбинация полей допусков обеспечивает натяги, допустимые по прочности внутреннего кольца, и гарантирует неподвижность сое­динения.

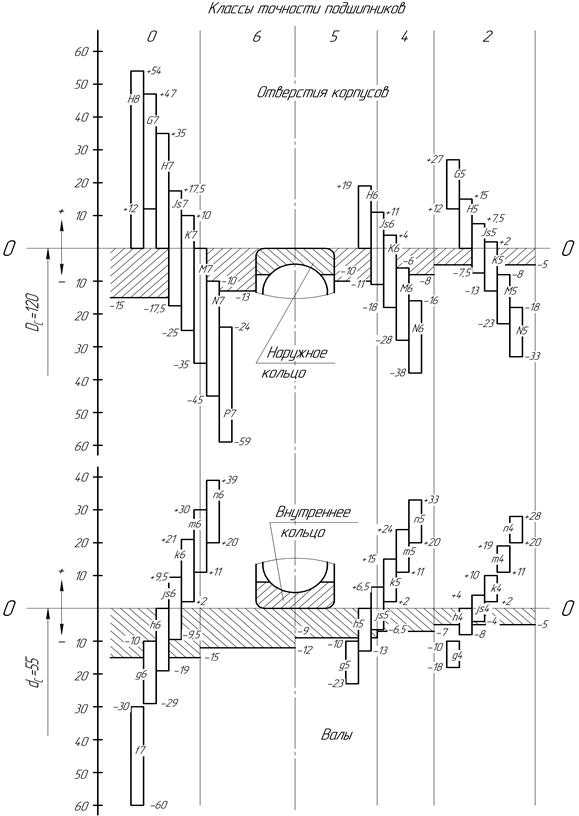

Рисунок 5.1 – Пример посадок шариковых радиальных подшипников



Таким образом, основные (верхние) отклонения обоих присоединительных диаметров подшипников качения приняты равными нулю (рисунок 5.1) и обозначаются прописной и строчной буквами L и l, соответственно для внутреннего и наружного колец подшипника.

Выбор посадки подшипника на вал и в корпус производится в зависимости от класса точности подшипника (рисунок 5.1), вида нагружения колец подшипника, режима его рабо­ты, от величины и характера нагрузки, скорости вращения и других факторов.

В зависимости от конструкции и условий эксплуатации изделия, в котором смонтированы подшипники, кольца подшипников могут испытывать различные по характеру виды нагружения: местное, циркуляционное и колебательное (рисунок 5.2).

При местном нагружении кольцо воспринимает постоянную ради­альную нагрузку (например, натяжение приводного ремня, силу тя­жести конструкции) лишь ограниченным участком дорожки качения и передаёт её соответствующему ограниченному участку посадочной по­верхности вала или корпуса (рисунки 5.2 а и 5.2 б).

При циркуляционном нагружении кольцо воспринимает радиальную нагрузку последовательно всей окружностью дорожки качения и переда­ёт её также последовательно всей посадочной поверхности вала или корпуса (рисунки 5.2 а и 5.2 б).



а) б) в) г)



Рисунок 5.2 – Виды нагружения колец подшипников



При колебательном нагружении кольцо воспринимает равнодействующую двух радиальных нагрузок (одна – постоянная по направле­нию, а другая – меньшая по величине, вращается) ограниченным участком дорожки качения и передаёт её соответствующему ограни­ченному участку посадочной поверхности вала или корпуса (рисунки 5.2 в и 5.2 г). Равнодействующая нагрузка в данном случае не совершает полного оборота, а колеблется между точками А и В.

В зависимости от вида нагружения колец радиальных подшипников установлены следующие поля допусков, образующих посадки (таблица 5.1).



Таблица 5.1 – Поля допусков валов и отверстий корпусов для установки радиальных подшипников



Вид нагружения Поля допусков
валов отверстий
Местное js5, js6, h5, h6, g6, f7 Js6, Js7, H6, H7, H8, H9, G7
Циркуляционное n5,m5, k5, js5, n6, m6, k6, js6 N6, M6, K6, P7, N7, M7, K7
  Колебательное js5, js6 Js6, Js7



При вращающемся вале на внутреннее кольцо назначается непод­вижная, а на наружное кольцо подвижная посадки. При неподвижном вале наоборот. Подшипник монтируется с зазором по тому кольцу, которое испытывает местное нагружение. Это устраняет заклинивание шари­ков и позволяет кольцу под действием толчков и вибраций постепен­но поворачиваться по посадочной поверхности, что обеспечивает равномерный износ беговой дорожки и удлиняет срок службы подшипника.

Монтаж подшипника по посадке с натягом производится по кольцу, испыты­вающему циркуляционное нагружение, что исключает проскальзывание кольца по посадочной поверхности и устраняет возможность её исти­рания и развальцовывания.

Обозначение подшипниковых посадок имеет свои особенности. Как было показано ранее, для подшипников установлено специальное основное отклонение отверстия, не соответствующее основному отклонению по ГОСТ 25347-82. Оно обозначается прописной буквой L. С целью унификации основное отклонение наружного кольца подшипника обозначается строчной буквой l. Учитывая, что применение системы отверстия для соединения внутреннего кольца подшипника с валом и системы вала для соединения наружного кольца с корпусом является обязательным, принято на сборочных чертежах посадки ко­лец подшипников обозначать одним полем допуска.

На сборочных чер­тежах посадка подшипника обозначается полем допуска детали, со­прягающейся с его соответствующим кольцом, например, – по наружному кольцу, – по внутреннему кольцу. Если известен класс точности подшипника, например 6, то поля допусков присоединительных диаметров подшипника будут иметь следующие условные обозначения: для наружного диаметра – l6, внутреннего диаметра– L6, а размеры для приведённого примера соответственно и В этом случае посадки по присоединительным диаметрам подшипника допускается обозначать в виде традиционной дроби: по наружному диаметру – , по внутреннему диаметру–

Контрольные вопросы и задания

1 Какие особенности назначения посадок подшипников качения?

2 Какие существуют виды нагружения колец подшипников?

3 Как зависят посадки от вида нагружения колец подшипников?

4 Как указываются посадки подшипников качения на чертежах?



Допуски и посадки


Похожие статьи:

poznayka.org

Калибры стволов охотничьих ружей

Согласитесь, стреляет в ружье все-таки ствол. Он делает главное дело, ради которого человек создавал и создаёт охотничье оружие. Основные свойства ружья определяются свойствами ствола и калибра.

Если поверхностно взглянуть на ствол, может показаться, что это просто труба, почти как водопроводная. И, как все трубы, стволы оружия различаются диаметрами, которые применительно к оружию принято называть калибром.



Что же такое калибры охотничьих ружей?

Ответ простой – диаметр канала ствола. Правильно, но в первом приближении. Дело в том, что канал ствола имеет сложный профиль. Но к этому вернёмся чуть позже.

О гладкоствольных ружьях мы обычно говорим: «Ружьё 12-го, 16-го, 20-го, 28-го или 32-го калибров». При этом точно знаем, что у ружья 28-го калибра канал ствола тоньше, чем у 12-го. Ясно, что эти цифры – не единицы длины.

Номинальное значение калибра (4-й, 8-й, 10-й, 12-й и т.д.) соответствует количеству круглых пуль, отлитых из английского фунта свинца

Не проще и с номенклатурой нарезного оружия. Прославленную русскую винтовку Мосина называют трёхлинейной, а калибр самозарядного карабина Симонова обозначают в миллиметрах – 7,62, при совершенно одинаковых диаметрах каналов стволов.

Попробуем разобраться сначала с гладкоствольным оружием. Сейчас в России производят ружья лишь пяти названных калибров. Но раньше, кроме них, выпускали ружья 4-го, 8-го, 10-го и 24-го калибров. Числа, обозначающие эти калибры, соответствуют целому числу круглых пуль, получающихся из одного английского (торгового) фунта свинца (453,6 г). Это определение позволяет составить простое, но полезное уравнение: К х М = 453,6 г, где К- калибр ствола, М – масса круглой пули, имеющей диаметр, равный диаметру канала ствола. Данное уравнение даёт возможность вычислить три важных параметра. Масса круглой пули любого калибра получается делением 453,6 г на калибр. Если подставить массу пули, выраженную через объём шара и плотность свинца (11,34 г/см3), легко рассчитать величину диаметра ствола (в мм) для любого калибра. Он равен 42,5/(куб. корень из калибра). Можно определить калибр, если известен диаметр канала ствола. Калибр равен третьей степени отношения 42,5 / (диаметр канала ствола в мм).

Ещё в начале прошлого века  «в ходу» были все целочисленные калибры (4, 5, 6, 7 и так до 36). Представляется очень странным, что подобное иррациональное обозначение калибров продержалось до наших дней. Ведь несравненно проще и понятнее были бы обозначения калибров в линейных единицах, особенно десятичных. Однако наша общая инертность весьма велика. Вот и атмосферное давление нам пока удобнее представлять в мм ртутного столба, а не Паскалях. В начале XIX века Наполеон Бонапарт пытался ввести определение калибров через число пуль по диаметру ствола, которое получается не из фунта, а из килограмма свинца. На французских ружьях того периода изредка бывают следы той реформы. Ружьё 12 калибра по-наполеоновски обозначалось 40.

Рассмотрим профиль канала гладкоствольного ружья. С казённой части в нём есть патронник – гнездо под патрон. Начинается патронник с проточки под закраину гильзы. Её общая глубина для ружья 12-го калибра – 1,9 мм. Первая половина – цилиндр диаметром 22,5 мм, вторая – конус с углом при вершине около 80 градусов. Эта проточка под закраину гильзы не только выставляет донышко гильзы в плоскость казённого среза стволов, но и с помощью конуса центрирует её в патроннике. Патронник представляет собой усечённый конус, расширяющийся к казенному срезу на 0,3 мм. Это необходимо для свободного извлечения стреляной гильзы. Длина патронника должна соответствовать длине гильзы. Более длинные патроны приводят к недопустимо большим давлениям пороховых газов в стволе при выстреле; патроны, которые короче патронника, ведут к неоднородной осыпи и резкости и, помимо того, портят патронники. Наша промышленность выпускает ружья под гильзы длиной 70 и 76,2 мм. Эти размеры берут начало от дюймовой системы. В мире же патронники делают длиной от 51 до 89 мм. Общепринятой является норма, требующая нанесения на готовый патрон значения длины гильзы в незакрученном состоянии. Кроме того, при указании калибра гладкоствольного оружия через косую дробную черту пишется длина гильзы. Например. 12/70 или 20/76. У части охотников есть заблуждение, что для лёгкого извлечения металлических гильз из патронника они должны чуть ли не болтаться в нем. На самом деле, латунная гильза в патроннике должна сидеть плотно, чтобы при выстреле её деформация не выходила за предел упругости. Если свободный патронник позволит гильзе достичь пределов пластической, необратимой деформации, извлечь её будет очень тяжело.

Чтобы из ружья можно было стрелять, используя гильзы различных конструкций (с разной толщиной стенок), за патронником следует переходной конус или снарядный вход. Гильзы, изготовленные из различных материалов, имеют разные внутренние диаметры дулец, отличающиеся от диаметра канала ствола Назначение переходного конуса – не допустить прорыва пороховых газов ни в дробовой заряд, ни в зазор между патронником и гильзой при переходе снаряда из патронника в ствол. Для предотвращения такого прорыва необходимо, чтобы высота войлочного пыжа хотя бы в полтора раза превышала длину переходного конуса. Его профиль бывает различным, но длина редко превосходит 10 мм. За переходным конусом и начинается собственно канал ствола, который продолжается до дульного устройства. В редких случаях, когда его нет, канал без значительного изменения диаметра продолжается до дульного среза. Таким образом, калибр в гладкоствольном ружье – это внутренний диаметр ствола от снарядного входа до дульного устройства.

Теперь теоретически всё кажется определённым, но практически есть пара осложнений. Любая фирма имеет свои размеры инструментов и оснастки для обработки каналов стволов каждого калибра. Даже в нашей стране поголовной стандартизации Тульский оружейный завод выпускает ружья 12-го калибра с диаметром каналов 18,5-18,7 мм, а механический завод в Ижевске 18,2-18,45 мм. Более того, практически каналы стволов – это не строгий цилиндр, а усечённый конус. От патронника к дульной части они слегка сужаются. Это расширение в казённой части получается само собой. Любое глубокое отверстие со стороны входа обрабатывающих инструментов получается несколько шире. Однако данное несовершенство играет и положительную роль.

Двигаясь от патронника, пыж, несколько истираясь, всё-таки не перестаёт работать (не допуская прорыва пороховых газов) потому, что уменьшается диаметр канала. Это рассуждение в полной мере относится как к традиционному войлочному пыжу, так и к полиэтиленовому пыжу-обтюратору.

Ради справедливости следует отметить, что лучшие оружейники-штучники прилагают специальные усилия, и их стволы между переходным конусом и дульным устройством действительно имеют постоянный диаметр, являются настоящим цилиндром.

Кроме того, иногда специально на первой трети канала (от казённой части) делают небольшой конус.

Возвращаясь к определению калибра дробового ствола, мы должны понимать некоторую условность этого параметра.

Обычно у дробовых ружей есть дульные сужения, основное назначение которых – окончательно сформировать дробовой сноп. Стволы без дульных сужений в гладкоствольных ружьях бывают редко, хотя они, как правило, лучше стреляют нулями. Такие стволы называют «цилиндрами».

Сужение самой распространённой формы называется «чоком». Со стороны дульного среза это цилиндр, длина которого тем больше, чем больше сужение. Полный чок 12-го калибра имеет длину 18 мм. С основным каналом он сопрягается отлогой конической поверхностью (конусность 1:120). У получока длина цилиндрической части 10 мм. Давайте, сначала определим понятие «чок». Данное сужение канала ствола дробового ружья находится вблизи дульного среза. Это сужение очень редко делают более чем 40 тысячных долей дюйма (в метрической системе – 1,01 мм). Каждая «тысячная» может рассматриваться как единица сужения.

Более подробно о маркировке чеков можно прочитать в статье: «Маркировка сменных чоков».

Стволы ружей, предназначенных для стрельбы на круглой площадке, имеют более широкие чоки: от 10 тысячных до строгого цилиндра. Ружья высокого класса для этого упражнения иногда делают со сверловкой чок, но со стороны дульного среза выполняется «раструб» размером 10-15 тысячных дюйма.

В настоящее время многие производители охотничьего и спортивного оружия комплектуют своё оружие сменными чоками, представляющими собой лёгкие, вворачивающиеся в ствол со стороны дульного среза, трубочки. Для этого в комплект входит и специальный ключ.




Формы дульных насадок.

Кроме того, сменные чоки иногда выполняются в виде ствольных удлинителей, обычно не превышающих 150 мм. Однако известная французская компания «Верней Каррон» совершила настоящую революцию, изготовив серию ствольных удлинителей для дробовых полуавтоматов длиной 820 мм. Для обозначения величины чоков есть разные варианты (пока нет общего стандарта). Один из них заключается в использовании звездочек: * – полный чок, ** – 3/4 чока, *** – половинный чок, **** – четверть чока или цилиндр. Другие производители для обозначения чоков используют литеру «0». Например, фирма «Beretta» ставит на цилиндр знак «0000». Это означает, что ствол действительно цилиндрическим. А на свободных торцах сменных чоков можно увидеть маленькие риски. И снова одна риска соответствует полному чоку.

Профили дульных сужений бывают разными не только из баллистических соображений, но и исходя из вида дроби. Сейчас весьма актуальна проблема замены свинцовой дроби стальной для улучшения экологической ситуации на водоёмах, где интенсивно охотятся на водоплавающую дичь. Однако использование стальной дроби требует очень плавных переходов в каналах стволов. В противном случае наблюдается их катастрофический износ. Чтобы этого не происходило, современные производители дробового оружия все переходы диаметров канала ствола выполняют гиперболическими.

Кроме «обычного» чока, в мире производятся стволы и с несколькими другими вариантами дульных устройств.

Сложность и разнообразие профилей гладкоствольного оружия даже одного калибра необходимо учитывать при подборе пыжей, прокладок и, конечно, пуль не только к каждому ружью, но и к каждому стволу. Почти наверняка левый и правый ствол (верхний и нижний) дробового ружья будут «предпочитать» нули разных конструкций.

Говоря о калибрах ружей, надо сказать о двух типах сверловки каналов, которые позволяют стрелять и дробью и пулями на несравненно большие дистанции, чем из обычных гладкоствольных ружей. Речь идёт о нарезном чоке – парадоксе и сверловке Ланкастера, при которой канал ствола имеет овальное сечение, «скрученное» с шагом обычным нарезом. На счастье наших охотников, оружие с такими стволами формально считается гладкоствольным. Это позволяет приобретать его по таким же лицензиям, как и обычное охотничье гладкоствольное оружие.


Формы дульных устройств (сверху вниз):

а) нормальный конический чок;

б) чок с преддульным расширением;

в) раструб с преддульным сужением;

г) параболический чок;

д) нормальный раструб;

е) сильный чок;

ж) нарезной чок (парадокс).

  • < Назад
  • Вперёд >

clubhunters.ru

Типы калибров их назначение и маркировка

⇐ ПредыдущаяСтр 9 из 42Следующая ⇒

Ответ ;В машиностроении широко используют так называемый альтернативный метод контроля годности изделий. Он позволяет разделить продукцию на годную и дефектную. При этом действительные значения проверяемого параметра не определяются, а устанавливается факт его соответствия нормативу. При альтернативной проверке геометрических параметров изделий наиболее часто применяют калибры.

Калибрами называют бесшкальные измерительные инструменты для проверки линейных размеров, углов, формы и взаимного расположения поверхностей. Различают несколько видов калибров.

Рис. 1. Гладкая калибр-скоба (а) и поле ее допусков (б)

Гладкие калибры-скобы (рис. 1) служат для контроля длин и диаметров наружных поверхностей. Они могут быть односторонними и двусторонними, од-нопредельными и двухпредельными. Од-нопредельные калибры-скобы делают или проходными, или непроходными. Длй контроле размеров 8-го квалитета точности (и менее точных) применяют калибры-скобы со сменными губками. Для контроля более точных изделий (до 6-го квалитета) рабочие поверхности калибров оснащают твердым сплавом. В мелкосерийном и единичном производстве калибры-скобы делают из листа, в крупносерийном и массовом — из поковок и отливок.

Гладкие калибры-пробки (рис. 2) служат для контроля отверстий. Конструктивно они выполнены в виде ручки и рабочей части. Рабочая часть может быть сделана заодно с ручкой или в виде вставок и насадок. У калибров-пробок, предназначенных для контроля точных отверстий (6—12-й квалитеты), вставки делают из твердого сплава. Калибры-пробки бывают односторонними и двусторонними. Односторонние делают проходными или непроходными.

Гладкие калибры позволяют контролировать линейные размеры от 0,1 до 3150 мм. С увеличением размеров погрешность контроля возрастает в связи с ростом упругих деформаций калибров.

У гладких калибров-пробок проходная сторона (ПР) имеет наименьший предельный размер (т. е. должна проходить в отверстие), а непроходная (НЕ) — имеет наибольший предельный размер (т. е. не должна проходить в отверстие). У гладких калибров-скоб проходная сторона (ПР) имеет наибольший предельный размер, а непроходная (НЕ) — наименьший. По назначению калибры делятся на рабочие (Р), предназначенные для проверки деталей рабочими и контролерами ОТК, приемные (П) —для контроля деталей представителями заказчика, контрольные (К) — для проверки рабочих и приемных калибров в процессе их изготовления и эксплуатации и контркалибры (К—И) —для контроля износа рабочих калибров.

Рис. 2. Гладкая калибр-пробка (а) и поле ее допусков (б)

Рис. 3. Виды калибров: 1 — измерительная плоскость, 2 — направляющая плоскость, 3 — изделие, 4 — риски

На калибрах маркируют их вид, проходную и непроходную стороны, контролируемый номинальный размер, обозначение проверяемого поля допуска, товарный знак завода-изготовителя.

Калибры для контроля размеров по высоте и глубине разнообразны как по конструкции, так и по принципу действия. Наиболее часто применяют калибры, работающие по методу «световой щели». Предельные стороны этих калибров обозначают буквами Б (большая) и М (меньшая).

Конусные калибры предназначены для контроля гладких конических поверхностей. Наиболее часто ими контролируют конические хвостовики инструментов (калибры-втулки) и конические отверстия для их крепления (калибры-пробки). Предельные положения калибров относительно контролируемой поверхности определяют по двум рискам, нанесенным на калибре. Обычно такие калибры применяют в комплекте, состоящем из калибра-пробки, калибра-втулки и контркалибра-пробки. Последний предназначен для того, чтобы можно было припасовать калибр-втулку к калибру-пробке по краске.

Калибры для проверки формы и взаимного расположения поверхностей отличаются большим разнообразием конструкций. Ими можно контролировать параллельность плоскостей, соосность отверстий, симметричность пазов, параллельность плоскости и оси отверстия, шлицевые валы и втулки и т. д.

Резьбовые калибры служат для комплексного контроля резьбы. Наружную резьбу контролируют калибром-кольцом, а внутреннюю — калибром-пробкой. Резьбовые калибры изготовляют и применяют комплектами, в состав которых кроме резьбового калибра входят контрольные проходные и непроходные калибры. Наряду с нерегулируемыми калибрами применяют и регулируемые. Последние настраивают по установочным резьбовым калибрам, которые в этом случае также входят в комплект.

Профильными шаблонами называют плоские калибры для контроля профиля фасонных поверхностей изделия. Контроль таким шаблоном производят методом «световой щели». Точность изготовления самого профильного шаблона и его износ проверяют контршаблонами. Калибры изготовляют из конструкционных, инструментальных и инструментальных легированных сталей. Оснащение рабочей части калибра твердым сплавом ВК8 в несколько десятков раз повышает его стойкость по сравнению с калибром из углеродистой инструментальной стали.

Огнетушители .виды .принцип действия .примечание

ответ ; Огнетуши́тель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества[1]. Ручной огнетушитель обычно представляет собой цилиндрический баллон красного цвета с соплом или трубкой. При введении огнетушителя в действие из его сопла под большим давлением начинает выходить вещество, способное потушить огонь. Таким веществом может быть пена, вода, какое-либо химическое соединение в виде порошка, а также диоксид углерода, азот и другие химически инертные газы. Огнетушители в России должны находиться во всех производственных помещениях

mykonspekts.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
