Виды струбцин, их особенности и сферы применения

Разные виды струбцин отличаются по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.

Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.

При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.

Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.

Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.

В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.

Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.

Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.

Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.

Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

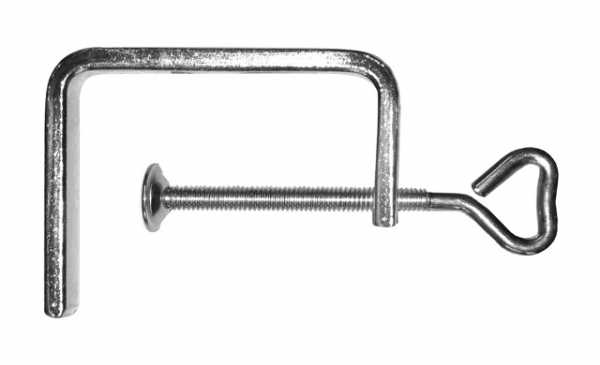

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

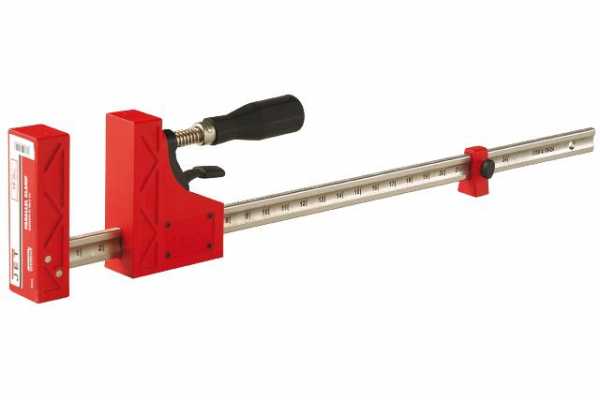

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

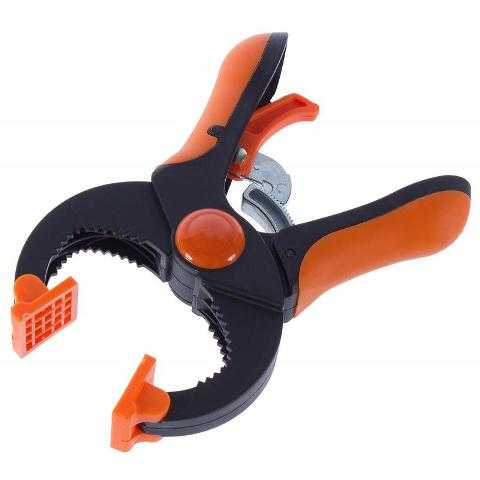

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

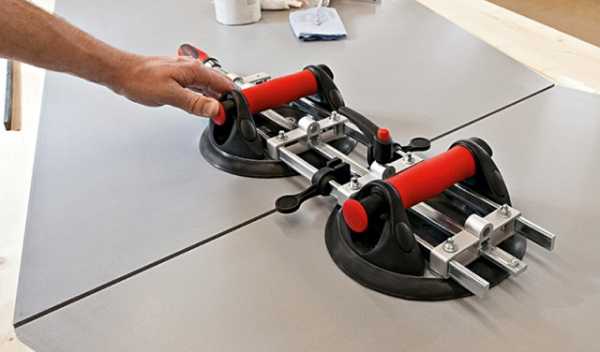

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Виды струбцин

Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.

Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.

Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.

Это даже не инструмент, а полноценный монтажный элемент.

Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

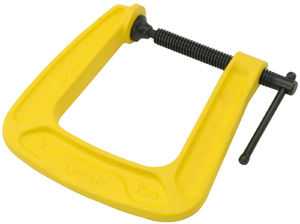

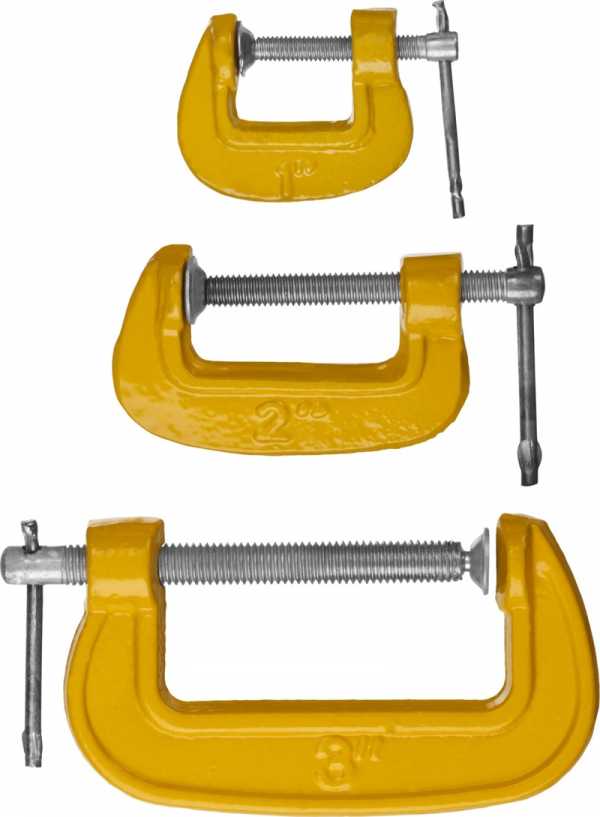

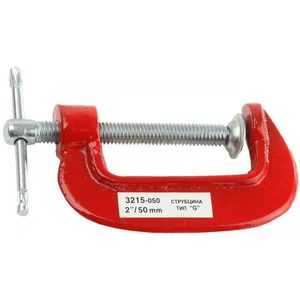

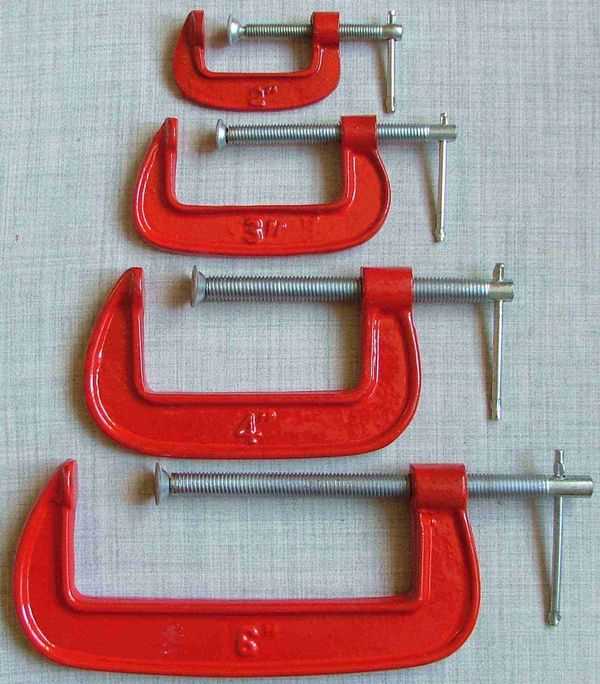

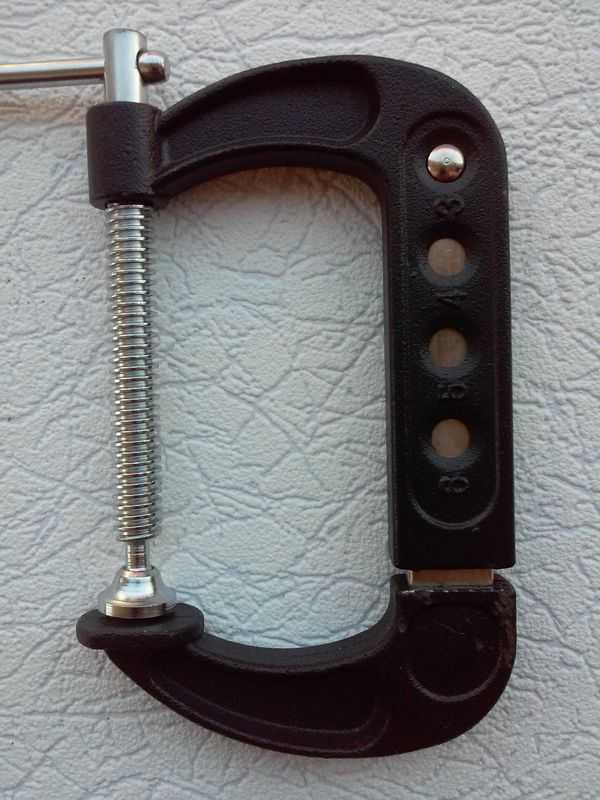

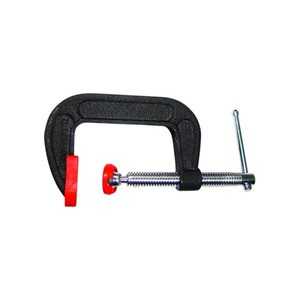

G-образные

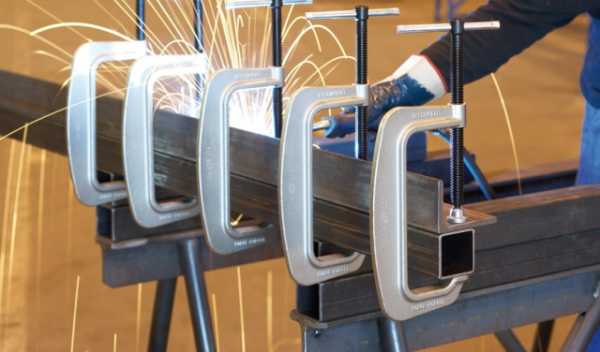

Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.

Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.

Мелкий шаг резьбы практически гарантирует хороший прижим.

Полезная функция при сварке.

При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.

Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.

Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.

Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.

Торцевые

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.

Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.

Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.

Как правило, инструмент применяется для приклеивания на торцы мебели накладок.

Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.

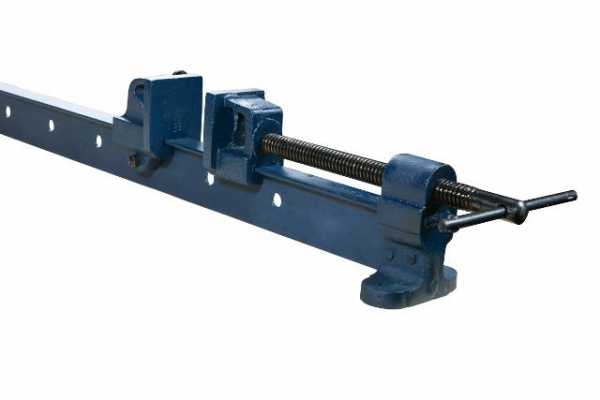

T-образные

Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.

На нем закреплены подвижные губки.

Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.

Используется для фиксации секционных заготовок.

Незаменима при монтаже оконных переплетов и в производстве мебели.

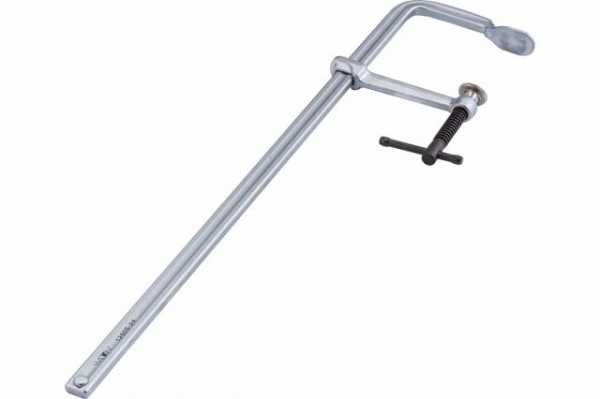

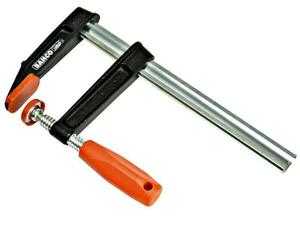

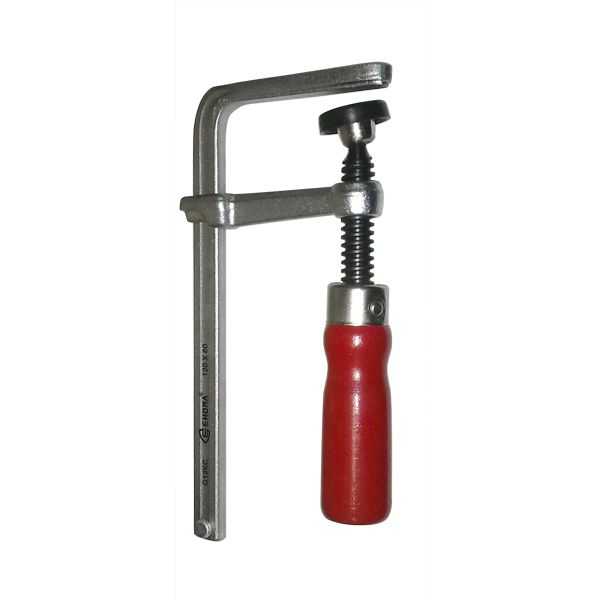

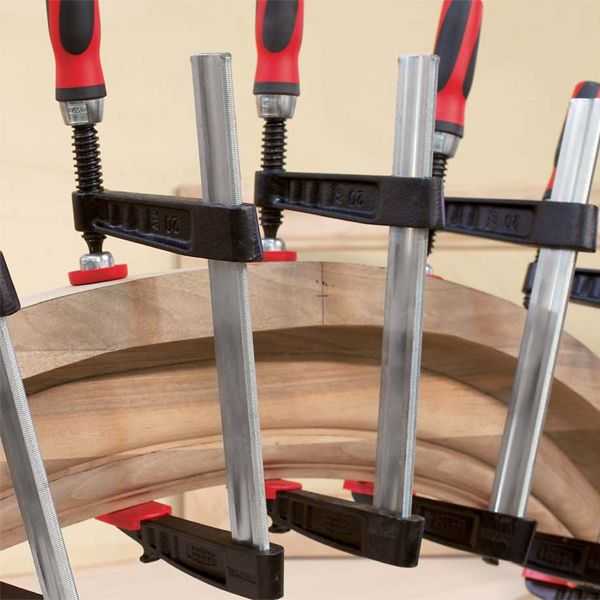

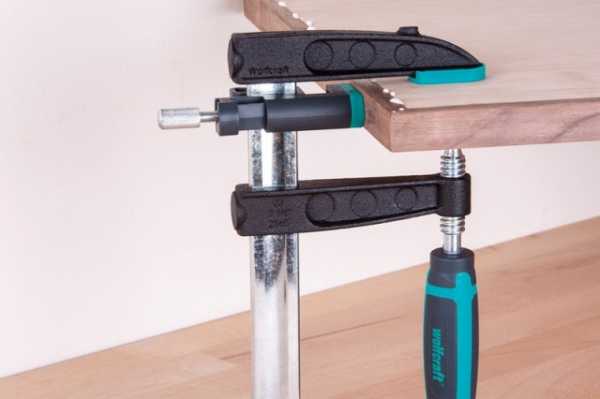

F-образные

Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.

Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.

На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.

Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.

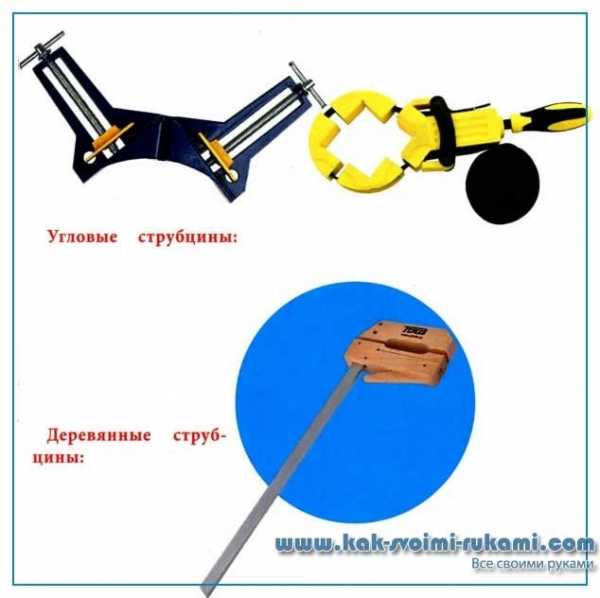

Угловые

Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.

Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.

Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.

Прижим осуществляется, как правило, одним винтом.

Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.

Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.

Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.

Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.

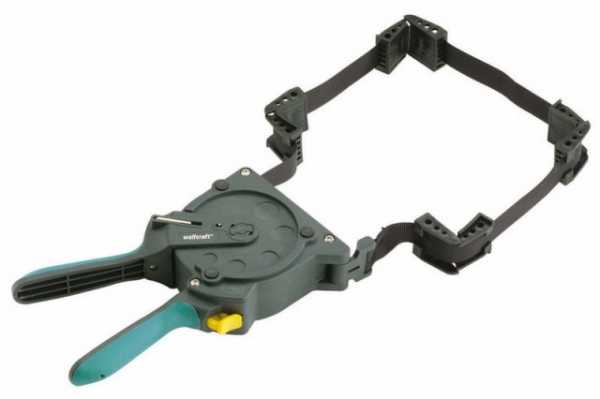

Ленточные

Такой вид вспомогательного инструмента используется столярами и бондарями.

Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.

Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.

Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.

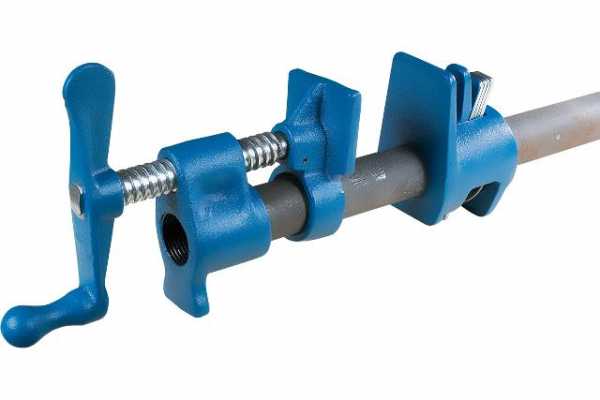

Трубные

В основе такой струбцины лежит трубка с неподвижной губой.

Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.

Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.

В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.

Они позволяют выровнять между собой заготовки и надежно их зафиксировать.

Пружинные

Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.

Конструкция напоминает большую прищепку для развешивания белья.

Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.

Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.

Еще один недостаток – небольшой захват.

Используется, как правило, при работе, не требующей серьезного прижимного усилия.

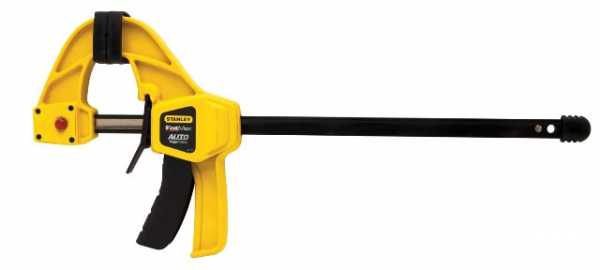

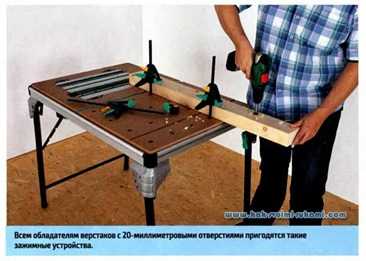

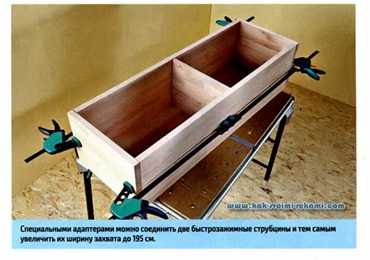

Быстрозажимные автоматические струбцины

Автоматические струбцины используются зачастую профессионалами за счет простоты использования.

Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.

С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.

Затягивается струбцина триггерная посредством сжимания этих ручек.

За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.

Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.

Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.

Этот инструмент востребован не только за счет удобства использования, но и универсальности.

Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.

Чтобы не тратить денег, струбцины можно сделать своими руками.

Информацию о самодельных струбцинах смотрите здесь

instrumentn.ru

Струбцина. Виды и устройство. Работа и применение. Особенности

Струбцина – это вспомогательный инструмент, который применяется для закрепления деталей путем прижатия между собой или к требуемой поверхности. Они широко используются столярами и сварщиками. Обычно инструмент состоит из двух частей – рамки и зажимного механизма. Рамка обеспечивает жесткость конструкции, а зажимной механизм позволяет фиксировать детали. Фактически, струбцины имеют аналогичную конструкцию, что и слесарные тиски или механизм крепления ручной мясорубки к столешнице. Инструмент может иметь различные конструкции и размеры, в связи с чем сила его сжатия может существенно отличаться.

Разновидности струбцин

Стоит отметить, что конструкция струбцины более хлипкая, чем у тисков, поэтому она не может создать столь надежную фиксацию. Кроме этого, ее возможности существенно ограничены размерами рамки. В связи с этим для достижения качественного закрепления различных заготовок применяется по нескольку струбцин. Для отдельных задач, к примеру, для склейки столярного щита, их могут использовать десятками. У столяров есть такое выражение – «струбцин много не бывает». Действительно, чем больше их закрепить при сжимании дощечек во время склейки, тем надежней они приклеятся.

Струбцина может быть изготовлена из древесины или металла. Последние являются более надежными в связи с большей жесткостью и не подверженностью влиянию влаги. Инструмент позволяет не только фиксировать требуемые элементы к нужной поверхности, но и регулировать силу нажатия. Это особенно важно, если идет работа с мягкими материалами, на которых может остаться вмятина Струбцины также называют зажимами.

По структурным особенностям они бывают:
  • G-образные.
  • F-образные.
  • Торцевые.
  • Угловые.
  • Автоматические.
  • Пружинные.
  • Ленточные.
  • Трубные.

Каждая разновидность предназначена для выполнения определенной цели. Не существует полностью универсального инструмента, способного заменить сразу все.

G-образная струбцина

Такой инструмент получил свое название в связи со схожестью с латинской буквой «G». Этот тип относится к практически универсальной категории струбцин. Он есть в распоряжении абсолютно каждого столяра, который занимается склейкой деталей. Данная конструкция позволяет закрепить заготовку, прижав ее к краю столешницы или другой ровной поверхности. В связи с этим она часто покупается как дешевая замена тисков. Принцип действия данной конструкции совершенно идентичен зажиму, используемому для крепления ручной мясорубки.

Зажим состоит из рамки, сделанной в форме буквы «С». В одном из ее краев имеется отверстие с накатанной резьбой, в которую вкручен специальный винт с удобной ручкой для закручивания. Противоположный край скобы выполнен в виде плоской губки. Заготовка устанавливается между вершиной винта и губой скобы, после чего поджимается. Такой инструмент очень надежный и обеспечивает большую силу прижима. В нем нет никаких люфтов, что обеспечивает легкую работу с заготовками и отсутствие необходимости периодического поджатия. С помощью таких зажимов можно провести склейку деталей, прижать друг другу листовой металлический материал для сваривания, или просто закрепить плоскую деталь для обработки шлифмашинкой или напильником.

F-образная струбцина

Данная конструкция является менее надежной, чем предыдущая, но при этом имеет более широкий диапазон регулировки. Инструмент состоит из направляющей шины, на которой с одной стороны намертво закрепляется неподвижная губка, а на второй продет подвижный элемент с винтом для поджима. Благодаря тому, что рамка позволяет проводить регулировку не только с помощью винта, но и менять ширину захвата скобы, можно работать с деталями различной толщины. На вершине губки и на лапке винта имеются резиновые накладки, которые предотвращают появление следов на мягких материалах.

Для того чтобы провести регулировку скользящей рамки необходимо полностью ослабить струбцину от нагрузки и провести регулировку. Чтобы зажать детали, нужно плотно притянуть лапку винта к их поверхности и начать его закручивать. В результате угол скобы меняется, и она не может больше скользить. Благодаря этому обеспечивается надежное затягивание механизма фиксации. Данный инструмент часто используется столярами, но все же они предпочитают другие разновидности зажимов, поскольку для работы с F-образными струбцинами необходимо задействовать обе руки.

Торцевой зажим

Торцевая струбцина имеет очень похожую конструкцию, что и G-образная. Она состоит из цельнолитой скобы, имеющей форму буквы «С». Данную разновидность зажимов очень легко узнать благодаря наличию трех регулировочных винтов. Этот инструмент широко используется в столярном деле для приклеивания накладок на торцы мебели, в частности столешницы. Данный тип обеспечивает очень надежную фиксацию, при этом является весьма неудобным. Дело в том, что довольно трудно удерживать зажим, затягивать его винты, а также поддерживать накладку, которая фиксируется на торец.

Угловые струбцины

Этот тип зажимов является практически самым узнаваемым благодаря особой конструкции. Он применяется исключительно для склейки деревянных брусков или досок под углом 90 градусов. С помощью таких зажимов делаются ящики для столов, шкафчики и прочая мебель. Такие струбцины имеют очень прочную литую основу с несколькими выступающими пятками, обеспечивающими соблюдение прямого угла. Зачастую такой зажим имеет только один винт, но бывает и больше. Использование этого типа струбцин дает гарантию того, что угол будет соблюден правильно. Зачастую основа инструмента имеет сквозные отверстия на корпусе, что позволяет проводить фиксацию к верстаку. Стоит отметить, что такие зажимы ограничены по толщине заготовок, которые могут зафиксировать.

Автоматический тип

Автоматическая струбцина также называется быстрозажимной. Этот инструмент является излюбленным профессионалами, благодаря тому, что работать с ним очень легко. Распространенным недостатком этого типа является довольно слабая фиксация, но это бывает только у дешевых моделей.

Эта конструкция представляет собой металлическую шину, на которую фиксируется две губки. Одна является подвижной, а вторая нет. Затягивание подвижной части осуществляется с помощью специального механизма, который задействуется путем сжимания двух ручек, закрепленных на ней. Главное преимущество этого инструмента заключается в том, что он является одноручным. Его можно зафиксировать даже в том случае, если вторая рука занята. Нужно отметить, что создаваемое прижимное усилие у данной конструкции довольно большое. При длительном использовании элементы механизма изнашиваются, поэтому установленное усилие может ослабнуть. Главный недостаток инструмента в том, что его губки сделаны из пластика. Хотя он и армирован стекловолокном, но не может сравниться прочностью с металлом.

При выборе автоматических моделей следует обратить внимание на те, которые позволяют проводить трансформацию с перестановкой губок. С их помощью можно не только притягивать изделия друг к другу, но и наоборот раздвигать их. Это позволит разбирать шиповые соединения, а также делать специфическую сложную склейку.

Пружинные струбцины

Пружинная струбцина является одной из самых несовершенных инструкций, поскольку она не позволяет проводить регулировку усилия при сжатии. Фактически она является большой прищепкой, подобной той, что используется для развешивания белья на просушку. Данный инструмент имеет в своей конструкции пружину, которая и создает усилие. Чем дольше она используется, тем легче становится ее сжатие. Со временем струбцины не способны работать так же эффективно, как и в начале. Этот тип инструмента можно использовать одной рукой. Обычно пружинные струбцины применяются для деликатных работ, в которых не требуется большое усилие сжатия. К явным недостаткам таких моделей можно отнести очень маленький захват.

Ленточные

Ленточная струбцина является довольно узкоспециализированной, поэтому ее обычно применяют только столяры для сборки рамок и круглых стульев. Также они используются бондарями для фиксации клепок при сборке деревянных бочек. Такой зажим состоит из жесткой тканевой ленты и механизма с блоком натяжения. С помощью такого приспособления можно равномерно распределить сдавливающую нагрузку по всей поверхности элементов, которые притягиваются.

Трубные струбцины

Трубная струбцина применяется при склеивании больших щитов, из которых обычно делают двери или столешницы. Эта конструкция представляет собой металлическую трубу, на которой фиксируется две губки. Одна передвигается и фиксируется на трубке с помощью стопора, а вторая закреплена неподвижно. Последняя имеет винт с небольшим ходом, который позволяет поджать заготовки плотно друг к другу.

Одним из преимуществ трубного типа является возможность захвата широких щитов. Кроме того, склеиваемые дощечки прижимаются не только друг к другу, но и равняются по трубке, на которой лежат. Для того чтобы получаемый щит был идеально ровный, трубные струбцины фиксируются с обеих сторон. Это позволяет прижать бруски к трубам, исключив образование брака при склейке в виде горбов.

Стоит отметить, что данный инструмент является весьма длинным, поэтому работать с ним довольно трудно. Для создания щитов он является незаменимым, но вот применять его только для фиксации небольших деталей к столешнице совершенно неудобно. Подобные струбцины обычно крепятся на стандартных стальных трубах, которые используются в водопроводе. Благодаря этому, при необходимости провести склейку очень широкого щита, когда возможность заводской струбцины ограничена, можно сменить используемую в ней трубку на более длинную.

Похожие темы:



tehpribory.ru

что это такое, описание и применение F- и G-образных, ленточных и трубных струбцин

У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

Столярные струбцины – общее описание

Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

Виды слесарных и столярных струбцин

Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

  • угловая;
  • монтажная;
  • винтовая;
  • ручная;
  • быстрозажимная.

При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

Разновидности струбцин

Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

F-образные струбцины

Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев, который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

Зажимы разделяются на два типа:

  1. Light duty (для легкого использования). Такие достаточно тонкие и узкие приспособления не очень много весят и не занимают много места.
  2. Heavy duty (для более тяжелых работ).

F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно, так как приходиться держать их двумя руками и потом закручивать.

Ленточные струбцины

Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции, затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки, которые значительно расширят функционал зажима.

Трубные струбцины

Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам, которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

G-образные струбцины

Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

G-образные струбцины должны быть обязательно хорошего качества, так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

Разделяются приспособления и по виду материала изготовления:

  1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
  2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов, не забывая при этом правильно за ними ухаживать.

Оцените статью:

Поделитесь с друзьями!

stanok.guru

Всё о струбцинах – какие бывают и какие лучше для чего | Своими руками

Реклама

При выполнении многих работ возникает необходимость зафиксировать в определённом положении заготовку. Для этой цели используют струбцины и зажимы. Основные виды этих инструментов мы представляем в этом обзоре.

Существует великое множество самых разных струбцин. Для выполнения основных работ в домашней мастерской достаточно иметь классические винтовые и практичные быстро-зажимные струбцины. Но если возникает необходимость обработать какую-то заготовку необычной формы, то потребуется целый набор специальных струбцин.

Классика: винтовая струбцина

Винтовые струбцины различают по форме — одни напоминают латинскую букву F, другие букву G. F-образные струбцины состоят из металлической шины с установленными на ней неподвижной и подвижной губками. Иногда неподвижная губка составляет с шиной единое целое. Подвижная губка снабжена поджимным винтом с деревянной, пластиковой или металлической рукоятью.

G-образные струбцины устроены так, что шина, верхняя и нижняя губка представляют собой единую цельнолитую конструкцию. Поджимной винт установлен на нижней губке.

У качественных изделий прижимные губки снабжены съёмными пластиковыми накладками, предотвращающими образование вмятин на мягких материалах, а для оптимальной фиксации головка на поджимном винте сделана подвижной.

Хороший поджимной винт всегда оцинкован и имеет трапециевидную резьбу. Добротная ручка—из дерева или пластика — не должна скользить в ладони.

Рифленые кромки на внутренней стороне шины обеспечивают надёжную фиксацию струбцины при сжимании.

Быстрозажимные струбцины

Для закрепления традиционной винтовой струбцины нужны две руки. Подчас приходится даже прибегать к услугам помощника, чтобы зафиксировать заготовки в нужном положении. Особенно проблематично закреплять что-то, стоя на стремянке. А вот быстрозажимные струбцины можно разжимать и сжимать одной рукой, не перехватывая рукоятку.

Быстрозажимные струбцины открывают и закрывают нажатием одной рукой на рычаги. Струбцины этого вида имеют различные конструкции, наиболее распространённые быстрозажимные струбцины состоят из металлической шины, на которой установлены пластиковые прижимные губки.

Практичные аксессуары

Фирма Wolfcraft предлагает полезные приспособления, с помощью которых можно превратить быстрозажимные струбцины в многофункциональные инструменты. Некоторые устройства, как, например, верстачные зажимы, можно использовать и как обычные быстрозажимные струбцины.

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом

1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.

Рычажные струбцины

Рычажные струбцины — профессиональные инструменты, обеспечивающие экстремальное сжатие.

Пружинные струбцины

Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.

Струбцины для верстаков

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.

Узкие специалисты

Если требуется изготовить предметы необычных форм или выполнить другие нестандартные работы, то без специальных струбцин не обойтись. Некоторые из них совсем недороги, за другие придётся выложить немалые деньги, например за струбцины для фиксации кромочных лент при изготовлении мебели. Но если такую работу приходится делать лишь изредка, то вместо кромочной струбцины можно использовать деревянные клинышки, как это описано в информации справа.

Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.

Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса. В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.

Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.

Помогут клинышки

При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.

Дёшево, но не сердито

Некачественные материалы часто не выдерживают высокого давления. Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.

Запчасти

Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.


Читайте также: Работа струбциной и варианты ее использования


Струбцина своими руками – отличное видео

© Автор: Николай Лехман

Реклама

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

  • Клинья вместо струбцин? Применение клиньев вместо струбцин -…
  • Как склеить круглую деталь своими руками
    Клеим круглые деталиКак-то мне пришлось…
  • Модульная подставка для цветов своими руками (фото) Необычная модульная подставка для цветов…
  • Работа струбциной и варианты ее использования
    Применение струбцинСтоляры часто говорят: струбцин…
  • Как сделать нить из пластиковых бутылок своими руками Нить из старых бутылок своими…
  • Кусторез из бензопилы своими руками – делаем насадку НАСАДКА-ГРЕБЕНКА ДЛЯ БЕНЗОПИЛЫ СВОИМИ РУКАМИ…
  • Кафельный столик своими руками – декор
    Декор старого столикаУ многих где-нибудь…


    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Столярная струбцина – советы при покупке

    Струбцина
    является вспомогательным видом инструмента, который часто используется в
    качестве фиксирующего инструмента, для зажима каких-нибудь деталей, материалов
    и прочего, что необходимо в столярном или слесарном деле. В этой статье мы
    поговорим о видах столярной струбцины, о её назначении и о том, на какой
    вспомогательный инструмент обратить свое внимание во время покупки. Что ж,
    давайте перейдем к подробностям.



    Назначение и
    область применения струбцины

    Итак, в каких
    же случаях используется струбцина? – Примеров можно приводить очень много.
    Например, для склеивания двух деревянных деталей. Так как при склеивании,
    плотное соприкосновение между поверхностями, должно занимать до 24-х часов и
    более, руками удерживать столь плотно две заготовки такое продолжительное
    время, невозможно. Поэтому, для таких случаев лучше всего купить столярную
    струбцину, чтобы облегчить свои задачи.

    Также,
    струбцину можно использовать в качестве детали, которая будет прижимать
    инструменты или приборы к поверхности. Например, тиски или мясорубка, крепятся
    к поверхности стола именно струбциной. То же самое касается и настольных ламп,
    которые фиксируются к столу или столешнице именно с помощью данной
    дополнительной детали. Однако это уже ни коем образом не относится к проведению
    столярных работ.



    Конструкция и
    виды столярной струбцины

     Теперь, поговорим о конструкции и видах
    струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка.
    Устройство данного инструмента элементарно – как правило, она состоит из 2-х
    частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение
    этого зажима, позволяет столяру изменять расстояние между двумя губками
    струбцины, и устанавливать необходимое для себя значение. Также, в подвижной
    части струбцины имеется зажимное устройство. Оно может представлять собой винт
    или рычаг, который используется для фиксации той самой подвижной части. Кроме
    того, с помощью этой детали можно регулировать степень сжатия.

    Теперь, о
    разновидностях рассматриваемой нами детали. Прежде чем купить струбцины для
    столярных работ, вам необходимо обратить внимание на тип и устройство данного
    инструмента. Так, в зависимости от конструкции, различают «G» и «F»-образные струбцины, автоматические струбцины и зажимы.
    Различие между «G» и «F» заключаются в самой
    конструкции. Так, «G»-образная
    струбцина имеет форму английской буквы «G», в котором одна часть – основание инструмента образует форму
    буквы «C», вдоль
    которой устанавливается подвижный механизм, образовывая «G»-форму. Данные струбцины для столярных
    работ очень удобны во время работы с деревом, при фиксировании металлических
    поверхностей и других деталей. Особенность такой струбцины обусловлена тем, что
    с её помощью можно более крепко зафиксировать деталь, нежели, используя другие
    виды столярных струбцин. Более того, она также может использоваться при
    слесарных работах.

    Внимание! При
    покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как
    правило, изготовлена из чугуна, который порой может быть не самого лучшего
    качества, может быть хрупким и так далее.

    «F»-образные струбцины, имеют
    несколько иную форму и конструкцию. Она основывается на «скользящем» принципе.
    Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по
    которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем,
    что имеет больший шаг зажима, а также больший зев зажима.

    Остальные виды
    струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они
    имеют автоматический привод фиксации, или же специальный зажимной механизм,
    который позволяет зафиксировать подвижную часть одной рукой.



    Советы при
    покупке

    Чтобы купить
    столярную струбцину, в целом, не требуется большого количества знаний или
    секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться
    в том, что их прижимные поверхности плотно соприкасаются друг с другом, а
    также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты,
    резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов
    или трещин.

    Для того чтобы
    избежать вмятин, которые могут оставаться на заготовках после работ, необходимо
    использовать специальные пластиковые или резиновые прокладки. Поэтому, при
    покупке обращайте внимание на то, чтобы они присутствовали в комплекте.
    Главное, чтобы прокладки были изготовлены из материала, который более мягкий,
    нежели зажимаемая деталь. И, конечно, во время покупки обращайте внимание на
    рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в
    зависимости от того, как и где вы будете использовать дополнительный
    инструмент.

    Таким образом,
    теперь вы знаете, какие столярные струбцины существуют, и на что обращать
    внимание во время их покупки.

    Еще о зажимных инструментах:

    – Тиски слесарные

    – Зажим строительный

    Еще о том, где применяется струбцина:

    Лобзиковый станок из ручного электролобзика своими руками

    Ленточный шлифовальный станок из дрели своими руками

    – Циркулярка из ручной дисковой пилы своими руками

    – Самодельный ручной листогиб

    – Трубогиб своими руками. Несколько вариантов

    загрузка…

    www.megastroika.biz

    какие разновидности зажимов для дерева делают своими руками

    Иногда при ремонте, создании какого-нибудь предмета или поделки возникает необходимость плотно её зафиксировать. Особенно часто такое происходит во время склейки. Тогда можно воспользоваться кипой старых книг, которые прижмут половинки изделия. Но правильно будет использовать струбцину, которая не только обеспечит надёжный контакт, но и позволит скрепить конструкцию в самом неудобном месте, где другие способы будут бессильны.

    Назначение и конструкция

    Простейшее зажимное приспособление состоит из двух частей: передвижной и основной, стоящей на месте. С помощью винта первая деталь перемещается ко второй и в нужном положении стопорится зажимной деталью. Эту функцию выполняют винти, рычаги или обычные прутки. Устройство тисков и фиксирующих элементов мясорубок также условно относят к этому виду вспомогательного инструмента.

    Материалом для производства чаще всего выбирают металл, губки у некоторых модификаций бывают деревянными. На их изготовление годятся твёрдые породы. Существуют ручные, или быстрозажимные устройства. Они несложны и удобны в применении, особенно когда рядом нет помощника. Прижимная сила при этом достаточно велика.

    Область употребления струбцин обширна. Первое, что приходит в голову при упоминании этого инструмента — это склеивание, когда половинки необходимо подолгу держать в зажатом состоянии. Руками это делать нереально, поэтому приобретаются простейшие столярные струбцины.

    В виде примера приводятся не относящиеся к столярным или слесарным работам кронштейны для крепления к плоским поверхностям различных осветительных приборов.

    Виды струбцин

    Таких инструментов в торговых организациях предлагается множество. Все они разной формы и изготовлены из разнообразных материалов. У каждого приспособления своё предназначение и конструктивные особенности. Как и прочее оборудование и оснастка, зажимные механизмы имеют собственную классификацию:

    • Для равномерного распределения по всей длине прижимаемых, расположенных соосно, поверхностей используют инструмент G- или С-типа. Особо широко они применяются для склеивания столярных изделий. Это универсальная, лёгкая и удобная конструкция с большой силой прижима. Губки фиксируются жёстко, без покачиваний. Их отливают целиком или производят с помощью ковки из стали. Используются для узких деталей.
    • Большой глубиной захвата характеризуются изделия F-образной конфигурации. Они состоят из осевой штанги с двумя губками. На смещаемой расположен фиксирующий рычаг с эксцентриком для определения нужной зоны зажима и не дающий заготовке выскользнуть. Для разнообразных по габаритам изделий существуют струбцины F-образные двух разновидностей: light duty для лёгких и heavy duty для тяжёлых. Работать с подобным устройством одному не совсем удобно, потому что одновременно приходится удерживать заготовку и крепить её в губках.
    • Характерным отличием торцевого прижима стали три фиксирующих элемента. В этом состоит и главное неудобство в использовании. Когда одной рукой держишь заготовку, затянуть сразу все стопора проблематично. Однако с её помощью столяры решают вопрос зажима кромочных и торцевых плоскостей.
    • Много вариантов конструкции у зажимов углового типа. В основе её корпус с одним или несколькими пятачками на винтовой шпильке. Для фиксации под углом 90 градусов это самая незаменимая вещь. Однако использование с большими деталями затруднено.
    • В столярном и слесарном производстве при закреплении деталей любых размеров помогут быстрозажимные автоматические струбцины. Габарит зависит только от количества самих зажимов. Это лёгкие и прочные инструменты с пластиковыми губками, усиленными армировкой. Такая их конструкция при зажиме не царапает поверхность. Фиксация происходит за счёт пружинного механизма, что позволяет справляться с работой в одиночку. Однако качественный инструмент стоит дорого, а дешёвые аналоги быстро выходят из строя.
    • По принципу бельевой прищепки работают пружинные струбницы. Сила зажима у них постоянная, с небольшой глубиной. Оптимальной областью применения станет работа с мелкими хрупкими заготовками без посторонней помощи.
    • Для аккуратного зажима закруглённых и угловых деталей применяются ленточные фиксаторы. Их конструкция позволяет работать с изделиями любых размеров. В комплект входят лента из синтетических материалов повышенной прочности и натяжное устройство. Для бережного воздействия в него добавляют пластиковые уголки.
    • Для больших изделий и щитовых конструкций используют трубные струбцины. В их состав входит полдюймовая или трёхчетвертная труба, упор и передвижная губка с фиксатором. Это недорогое изделие с большой прижимной силой. При необходимости такое приспособление изготавливается самостоятельно.

    Самодельные зажимы

    Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.

    Изготовление деревянного приспособления

    Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:

    • Деревянные или фанерные обрезки прямоугольной формы.
    • Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
    • Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.

    В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.

    Далее монтируются направляющие. Для этого в получившиеся отверстия продеваются те шпильки, что подлиннее и фиксируются с двух сторон гайками. Они будут определят ширину хода губок.

    Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.

    Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской

    Винтовой металлический инструмент

    Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.

    Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.

    Необходимость изготовления струбцин самостоятельно каждый определяет сам. Конечно, внешний вид у них будет не такой красивый, как у промышленно произведённых. Зато по функциональности и габаритам они будут лучше отвечать запросам мастера.

    obrabotkametalla.info

    Разновидности струбцин, как сделать быстрозажимную струбцину своими руками

    Часто в процессе выполнения какой-либо работы возникает необходимость быстрого сжатия или фиксации деталей. Для решения такой задачи служит струбцина — вид вспомогательного инструмента, с помощью которого производят, например, склеивание деталей, выполнение сварочных работ и другие работы.

    Самодельные струбцины обычно изготавливают или из дерева, или из металла. Этот инструмент имеет много разновидностей, а также они различаются по механизмам зажимов. Сейчас этот инструмент можно без проблем приобрести в любом специализированном магазине или выписать через интернет, но можно также сделать нужную струбцину своими руками, причём по своим свойствам этот самодельный инструмент не будет уступать заводским моделям.

    Разновидности струбцин


    В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

    • Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
    • G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
    • Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
    • Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
    • F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
    • Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

    Различается этот инструмент также и по механизмам зажимов:

    • Угловая;
    • Винтовая;
    • Быстрозажимная;
    • Рычажная.

    Самодельная быстрозажимная струбцина


    Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.

    Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм. с помощью саморезов.

    В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.

    В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг, работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.

    Угловая струбцина для сварки

    Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.

    Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.

    Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.

    Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.

    instrument.guru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о

    Рубрики
