Какие виды сварочных аппаратов бывают? Особенности и характеристики

Какими бывают сварочные аппараты? Виды, различия между ними мы рассмотрим ниже. Эти агрегаты предназначены для разных целей.

Ни одно современное строительство или же крупные мастерские не обходятся без применения сварочного аппарата. Именно этот агрегат в состоянии прочно соединить конструкции из металла. В этой статье будут рассмотрены различные виды сварочных аппаратов.

Сварку заменить практически невозможно. Крепление при помощи анкеров, болтов и хомутов решает проблему временно или же вовсе не может быть применимо по ряду причин.

Многие интересуются, какие виды сварочных аппаратов бывают. Ведь за долгое время существования приборы для сварки претерпели значительные изменения, и в результате появились абсолютно новые модификации. Существуют следующие виды сварочных аппаратов:

  • трансформаторы;
  • выпрямители;
  • инверторные устройства;

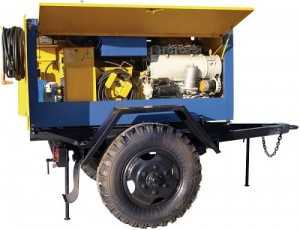

  • генераторы;
  • полуавтоматические приборы.

В настоящее время особой популярностью пользуются сварочные автоматы инверторного типа, а также полуавтоматические виды.

Так какие имеет сварочный аппарат виды? Назначение каждого будет рассмотрено отдельно.

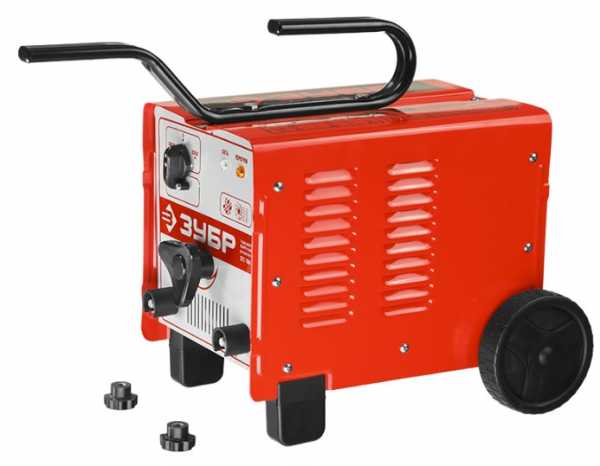

Трансформаторное устройство

Этот сварочный аппарат, виды и типы которого многочисленны, представлен самой ранней модификацией. Речь пойдет о трансформаторах, обладающих предельно унифицированной схемой. Они изменяют ток переменного характера с высоким напряжением до более низкого показателя. Благодаря этому осуществляется процесс сварки.

Регуляция силы тока обеспечивается смещением положения катушечной обмотки относительно друг друга и главного сердечника.

Исходя из способа настройки, все трансформаторные агрегаты можно подразделить на следующие типы:

  • тиристорный с фазовой регуляцией;
  • с магнитным рассеиванием стандартного вида;
  • с магнитным рассеванием увеличенного типа.

Все виды сварочных аппаратов этого типа функционируют на переменном токе. Бесспорно, использование переменного тока вызывает непостоянство электрической дуги. Именно поэтому она нуждается в постоянном поддержании.

Минусы прибора

Нестабильность дуги, высокий уровень газовых примесей и шлаков вызывает разбрызгивание металла и портит качество сварочного шва.

Помимо этого, трансформаторные приборы имеют достаточно большой вес, потребляют много тока и чувствительны к перепадам напряжения.

Но опытный мастер сможет осуществить качественную сварку даже этим аппаратом. Агрегат применяется во многих сферах по сегодняшний день.

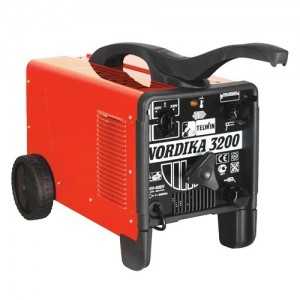

Популярные модели трансформаторов

Трансформаторами с приемлемой стоимостью являются аппараты ММА. Они отличаются простой конструкцией и средним уровнем функциональности, так как процесс соединения металла осуществляются на переменном токе.

Среди лидеров можно отметить итальянские фирмы BLUE WELD (агрегатом, снискавшим особую популярность, стала модель BLUE WELD BETA 422 817162) и Helvi. Последняя производит устройства с высоким показателем значения тока. В сегменте этого производителя вы можете найти показатель мощности 550 Вт. К примеру, у прибора Helvi Universal 550 1534830.

Практически все производители оснащают агрегаты колесиками для транспортировки.

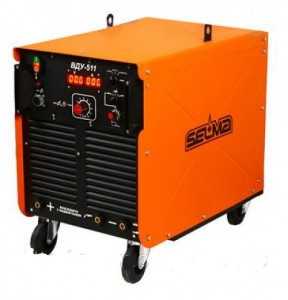

Выпрямители

Сварочные аппараты (виды, различия мы рассматриваем) представлены и выпрямителями.

Это следующее поколение агрегатов после трансформаторных. Разработчики смогли устранить все минусы устройства, функционирующего на переменном токе. Данные виды сварочных аппаратов помимо понижения напряжения, поступающего из сети, могут преобразовывать переменный ток в постоянный. Это обеспечивается включенными в схему аппарата полупроводниковыми диодами, превращающими синусоидальный ток в линейный. Линейный тип отличают постоянство и пологоподающие свойства.

Положительные характеристики устройства

Высокий уровень стабильности электродуги позволяет сваривать металл герметично. Также снижен уровень разбрызгивания материала. Сварочное соединение получается крепким и однородным. К плюсам данного устройства можно отнести и то, что ему подходят все типы электродов. Сваривать можно медь, никель, титан и даже их сплавы.

Популярные модели

  • Среди выпрямителей следует отметить итальянский агрегат BlueWeld SPACE 280 AC/DC 814300. Он отличается универсальностью, так как функционирует как при постоянном, так и при переменном токе в широком диапазоне от 10 до 220 А. Аппарат отличает долгосрочная служба. Он способен варить нержавейку и чугун. Прекрасно подойдет для пользования в частном хозяйстве.
  • Для профессионалов подойдет аппарат-выпрямитель для сварки TIG-методом BLUE WELD KING TIG 280/1 AC/DC-HF/Lift 832201. Аппарат обладает высокой мощностью и может варить даже такие металлы как титан, алюминий, медь, нержавейка т. д. Он очень удобен и унифицирован при работе. Этот агрегат функционирует не только TIG-, но и ММА-методом. Управляется прибор посредством цифрового дисплея, расположенного на передней панели.

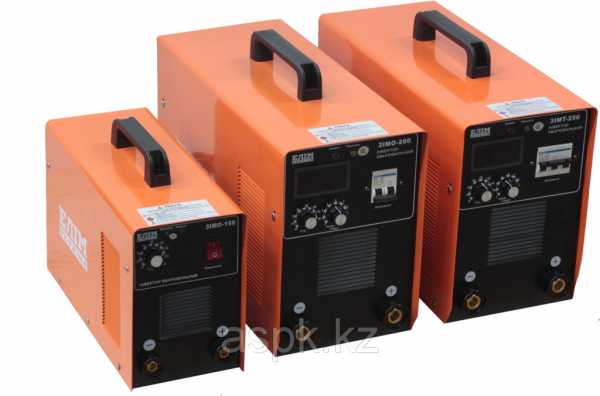

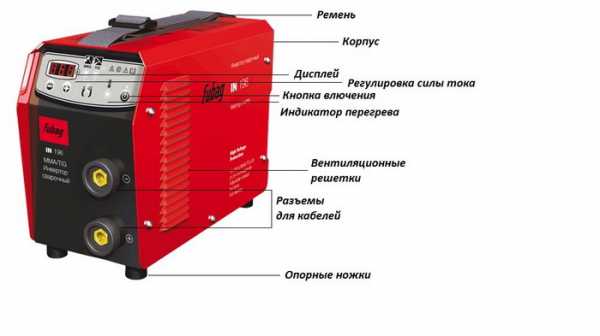

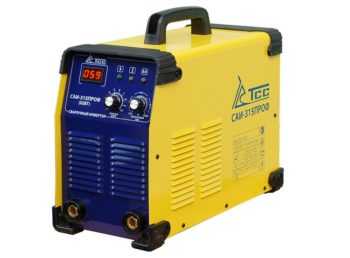

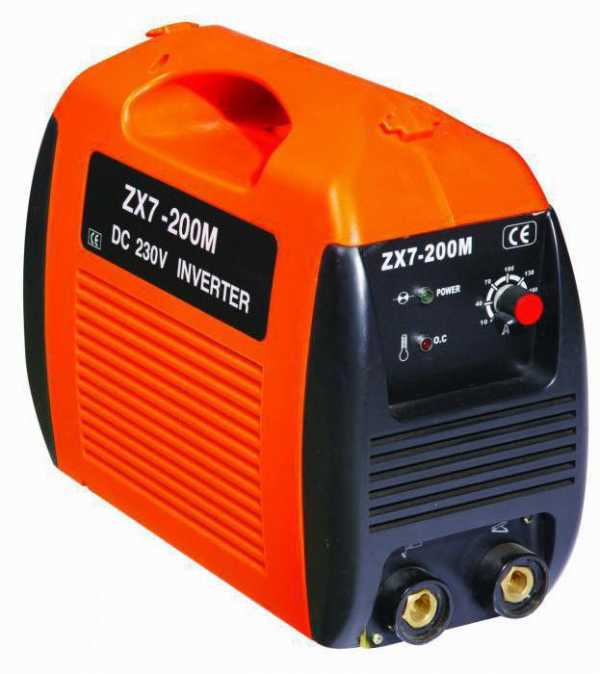

Инверторные устройства

В этой главе будет рассмотрен инверторный сварочный аппарат, виды и преимущества этого агрегата.

Такие устройства с технической точки зрения считаются самыми удачными. Данные виды сварочных аппаратов (фото некоторых моделей представлены в этой статье) имеют небольшой вес в сочетании с высоким уровнем функциональности. Такие параметры сделали агрегат одним из самых востребованных на рынке.

Автоматизированная настройка прибора позволяет осуществлять сварочные работы даже людям, не имеющим опыта в этом деле. Профессионалам же предоставляется возможность повысить уровень производительности.

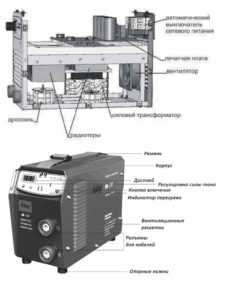

Принцип функционирования инверторного устройства

Все разновидности инверторных аппаратов имеют простую схему. Переменный ток проходит через сетевой выпрямитель и преобразуется в постоянный. После этого он попадает в блок прибора, который служит частотным преобразователем, и там вновь превращается в переменный ток, но с большим показателем частотности.

Затем к работе подключается миниатюрный блок с высокой частотой, где понижается напряжение. Последним звеном в схеме служит силовой выпрямитель. В результате на выходе получается постоянный ток высокой мощности.

Функциональность частотного преобразователя обеспечивает микропроцессорный блок автоматизированного контроля. Он и настраивает широкий диапазон вольтамперных показателей от низкоподающих до высоких показателей.

Главным достоинством инверторного устройства является то, что оно на выходе дает идеально гладкую кривую. Поэтому электрическая дуга отличается высоким уровнем стабильности.

Инверторы можно настроить с максимальной точностью. Поэтому они позволяют проводить качественную сварку и выполнять разнообразные задачи. Эти агрегаты не реагируют на скачки напряжения. Показатели сварочного шва весьма высоки. Соединению подлежит даже тонкостенный лист металла.

Показатель КПД агрегата составляет не ниже 90%. Для сравнения, некоторые устройства обладают показателем 30%.

Инверторы варят как черные, так и цветные металлы с любыми показателем толщины и при любой позиции в пространстве. В данном типе сварки применимы все виды электродов.

Инверторное устройство обладает широким диапазоном регулирования тока для сваривания. Это дает возможность применять аргонодуговую сварку неплавящимся электродом.

Каждый инвертор обладает функцией Hot start (горячий старт), обеспечивающей поджигание электрода при максимальной подаче тока.

Имеется опция Anti-Sticking, при помощи которой при коротком замыкании происходит снижение сварного тока до минимальных показателей. Это позволяет электроду избежать залипания при соприкосновении с деталью.

Функция Arc Force предотвращает залипание в миг отрыва металлической капли, мощность тока при этом резко возрастает до нужного показателя.

Сварочный инвертор любого типа способен поддерживать заданный ток на постоянном уровне. Эти показатели позволяют не так критично оценивать длину дуги, что облегчает работу мастера, особенно не обладающего должным опытом. При этом качество шва не находится в зависимости от длины дуги.

Недостатки агрегата

  • Отрицательное воздействие пыли на работу аппарата (производители советуют дважды в год очищать его от скопившейся грязи). Если он функционирует на стройке, то делать это надо гораздо чаще
  • Сварочные аппараты плохо переносят низкую температуру окружающей среды. Так, при показателе меньше -15 градусов по Цельсию использование агрегата нецелесообразно.
  • Длина каждого кабеля для сварки при подключении прибора не должна быть выше 2,5 м. Но это дело привычки.

Популярные модели инверторов

Самые распространенные виды инверторных сварочных аппаратов представлены несколькими моделями.

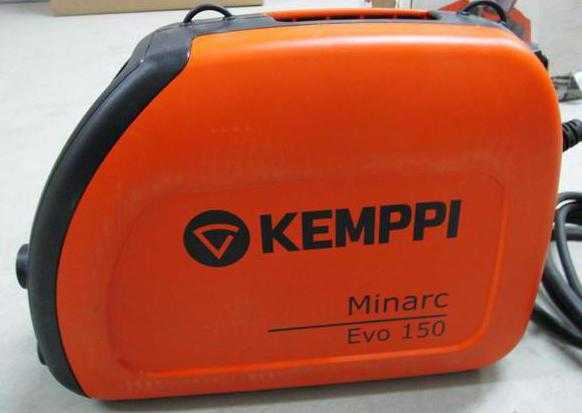

Агрегаты финской фирмы Kemppi являются лидерами в области сварки. Следует отметить модель Kemppi MINARC 150VRD. Она способна производить самостоятельную коррекцию параметров дуги. Для работы с прибором подходят все типы электродов. Он прекрасно переносит пыль и влагу.

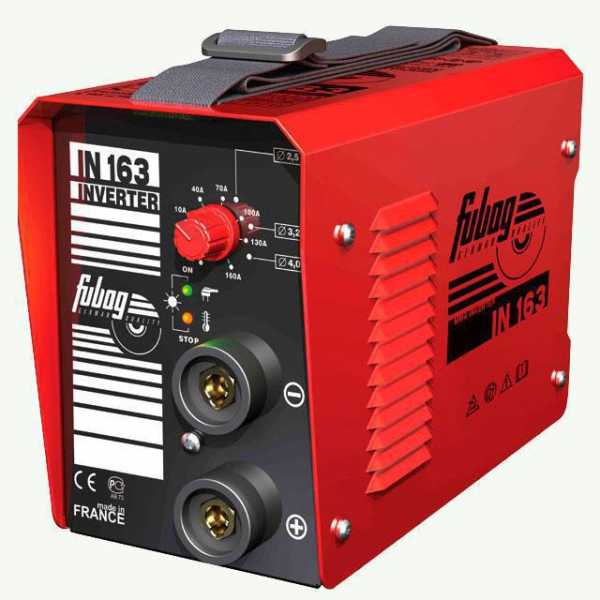

Немецкий производитель Fubag производит высококачественные сварочные аппараты. Виды, преимущества которых отмечают многие профессионалы, функционируют при напряжении от 85 до 265 А. Они нечувствительны к перепадам напряжения, что обеспечивается функцией Protec 400. Большим спросом пользуется однофазное инверторное устройство Fubag In 163, подходящее даже для новичков. Оно производит ровный аккуратный шов, не разбрызгивает металл.

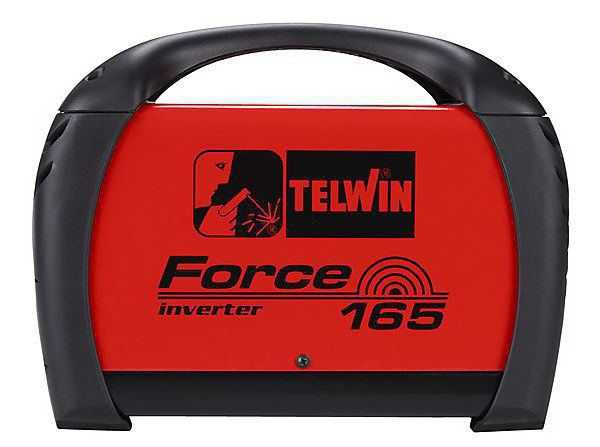

На рынке сварочных инверторов итальянская марка Telwin завоевала положительную репутацию. Аппараты функционируют при напряжении 220 В на постоянном токе. Агрегаты отличают компактность и небольшой вес. Внимания заслуживает модель Telwin Force 165. Она прекрасно выдерживает скачки напряжения в пределах 15%.

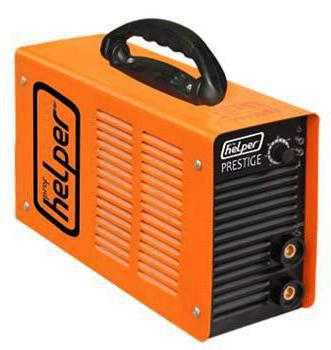

Итальянская марка ProfHelper громко заявила о себе в 2007 году. Производитель представляет модели с отличной функциональностью. К примеру, инвертор Prestige 181S, работающий при напряжении 165 В, прекрасно переносит перепады напряжения. В схеме конфигурации есть стабилизатор. Аппарат легок. Его масса равна 8,5 кг. Сварочные работы, проведенные этим аппаратом, отличаются высоким качеством.

Brima является проверенной немецкой маркой. В ряду моделей следует отметить инвертор Brima Tig 200 A. Он отличается компактностью и удобством. Обеспечивает высокий уровень чистоты свариваемых металлов. При наличии короткого замыкания падение напряжения до 0 А происходит в автоматическом порядке, избавляя тем самым от порчи электрод, а металл – от оседания на нем грязи.

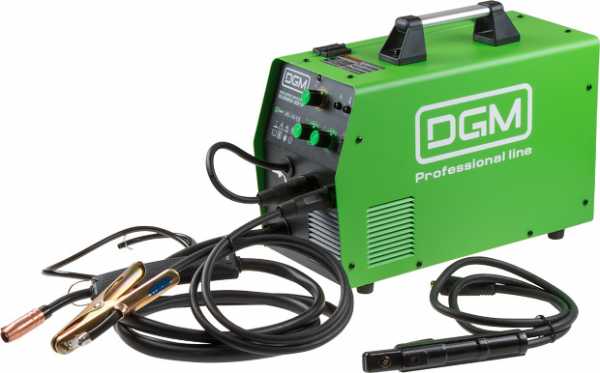

Полуавтоматические приспособления

Все полуавтоматические разновидности сварочных аппаратов (фото одной из моделей представлено ниже) дают возможность не только уменьшить затраты времени на работу, но и добиться высоко качества сварки. Шов отличается тем, что он сплошной, так как постоянная смена электродов не требуется.

Существуют следующие виды полуавтоматических сварочных аппаратов:

  • полуавтоматы производят сварочную работу в газовой среде;
  • сплошная проволока электродов к дуге подается автоматически.

Какой газ используется?

В качестве газа могут быть применены:

  • азот;
  • кислород;
  • углекислый газ.

Из инертных газов задействуются гелий и аргон. Зачастую их смешивают.

Плюсы газовой сварки

Достоинства газовой сварки в том, что аппарат защищает от отрицательного воздействия газового состава воздух и является стабилизатором электрической дуги. Он придает определенные характеристики сварному шву.

Через горелку подается проволока, являющаяся заменой штучного электрода. Осуществляя подборку газов и разных типов электродной проволоки, можно изменить свойства ванны для сварки.

Высоким уровнем функциональности обладают полуавтоматические устройства, варящие порошковой проволокой.

При надобности можно купить и полуавтоматический аппарат, рассчитанный как на газы, так и на проволоки порошкового типа.

Известные полуавтоматические модели

Так какие виды сварочных аппаратов полуавтоматов стали наиболее востребованными на рынке? Они представлены довольно широким рядом.

Заслуживающими внимания считаются следующие виды полуавтоматических сварочных аппаратов:

  • “Циклон” ПДГ-240 ДАВ от отечественного производителя. Он оснащен несколькими режимами, имеет защитную функцию от перегрева и высокое значение тока для сварки 240 А. Агрегат подходит для кузовных работ и сваривания металлических конструкций из стали. Подлежит починке и имеет хороший уровень производительности.

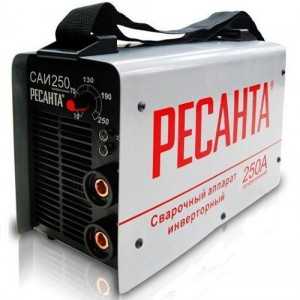

  • “Ресанта” САИ ПА 165. Устройство включено в бюджетную группу. Обладает легким весом и оптимальными габаритами, устойчивостью к перепадам в напряжении. Обладает системой охлаждения и электронной начинкой класса IGBT.
  • “Энергомаш” СА-97ПА20. Профессионалы полюбили этот прибор за надежность. Он подходит как для бытового применения, так и для крупных мастерских. Модель функционирует на проволочной сварке при подаче газа и без него. Экономно потребляет электроэнергию, обладает рядом вспомогательных функций.
  • Если вы находитесь в поиске агрегата для MIG-MAG-метода, то следует обратить внимание на немецкую модель Fubag TSMIG 180. Применима для работы с защитным газом, а также с флюсовой проволокой. Перегрев аппарата невозможен благодаря встроенной системе охлаждения. Максимальный показатель силы тока равен 145 А. Прибор станет прекрасным выбором тех, кто проводит сварку в гараже или же в загородных домах. Сваривает низкоуглеродистые и низколегированные металлы, а также нержавейку. В комплектацию входят защитная маска, газовые шланги, два контактных наконечника, катушка проволоки для сварки, а также специальная горелка для MIG-MAG-работ.

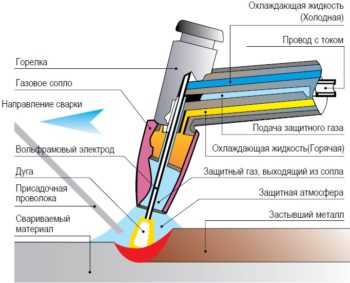

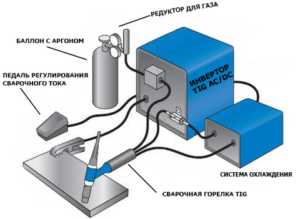

Сварка посредством TIG-аппарата

Сварочные аппараты постоянного тока, виды которых описаны в этой статье, представлены и TIG-устройствами. Приборы подобного типа сваривают металл с повышенным уровнем соединения. Они являются незаменимыми при соединении особенно трудных швов.

Помимо надежности приборы отличаются и эстетичностью работы. При сварке TIG-аппаратами используются электроды из графита или вольфрама. Аппарат функционирует по следующему принципу: по подающим шлангам к горелке проходит инертный газ, а от электроблока AC/DC – электричество. Электрод установлен в горелке. Баллоны могут быть заправлены гелием, азотом и их смесью.

Обычно при сваривании неплавящимся электродом капельного переноса в сварочную ванну нет. Поэтому используются расходники дополнительного характера: специальные присадки-проволоки или же ленты. Присадки обладают различным химическим составом. Это позволяет менять свойство сварного шва.

При токе с постоянным значением варят чугун и различную сталь. Переменный ток используется при сваривании деталей из цветных металлов.

Аргонодуговая сварка является сложной. Она требует от мастера достаточного опыта и знаний. Новичкам использовать TIG-аппараты не рекомендуется, несмотря на то что настраивается прибор автоматически и обладает унифицированными функциями.

Начинать советуют с обыкновенного инвертора. Это позволит научиться держать дугу и осуществлять сварку металла.

Сварочный аппарат TIG используется во многих сферах при работе с чугуном, сталью и цветными металлами. Относительно невысокий уровень производительности этих агрегатов компенсируется качественными швами и незначительными потерями металла.

Оборудование для точечной сварки работает по следующему принципу: ток варит металл под давлением. Электродуга способствует образованию локального расплава металла обеих заготовок. При окончании короткого воздействия дуги давление клещей повышается. В результате металл кристаллизуется и соединяет изделия друг с другом. В большинстве случаев точечный вид сварки используется для работы с листовым материалом.

Чтобы закрепить листы большой площади по центру, используют односторонний пистолет. При его действии получаются два сварных точечных соединения, которые расположены рядом.

Для споттеров существует широкий ассортимент шпилек, петель, наварных крюков, заклепок и др.

Плюсы точечной сварки

Среди ее достоинств следующие:

  • высокий уровень производительности;
  • крепкое соединение;
  • внешняя эстетичность шва.

Положительные и отрицательные стороны аргонодуговой сварки

К плюсам данного вида сварки можно отнести:

  • высокий уровень качества сварного шва;
  • надежное соединение;
  • долгосрочную службу;
  • сваривание титана и нержавеющей стали.

К недостаткам относят:

  • необходимость специализированной подготовки к работе;
  • невозможность некоторых моделей функционировать в режимах DC, AC/DC.

Популярные модели аппаратов для TIG-сварки

Рассмотрим ряд моделей, пользующихся особых спросом:

  • “Ресанта” САИ 180 АД. Обладает большим удобством, чем трансформаторы или выпрямители, благодаря наличию таких функций как Arc Force, Anti Stick и Hot Start. Сила тока для сварки составляет 180 А, но ПВ при максимальной подаче тока равна 70%. Это говорит о высоком уровне производительности, так как агрегат может функционировать беспрерывно на протяжении 7 минут, а 3 минуты находится в бездействии. Это обеспечивается туннельной охлаждающей системой. Также агрегат может работать при низком напряжении 198 В.
  • Тем, кто ищет устройство с высокой мощностью, рекомендуется обратить внимание на аппарат “Сварог” TIG 300 S. Это прибор профессионального уровня, функционирующий при напряжении 380 В. Выносит перепады напряжения в пределах 15%. Регулировка силы подачи тока производится плавно, что дает возможность задавать точные параметры для сварочной работы. Агрегат обладает встроенной вентиляционной системой и схемой охлаждения, что обеспечивает долгосрочную службу прибора.

Сварочные аппараты, применяемые для автомобилей

Многие интересуются, какие виды сварочных аппаратов бывают для автомобилей.

Кузов является главным элементом каждой машины. Он требует тщательного ухода и точной диагностики перед ремонтом.

В автомастерских часто используются сварочные работы. Многие автолюбители проводят ее в своих гаражах даже самостоятельно.

Существуют следующие разновидности сварочных аппаратов для авто:

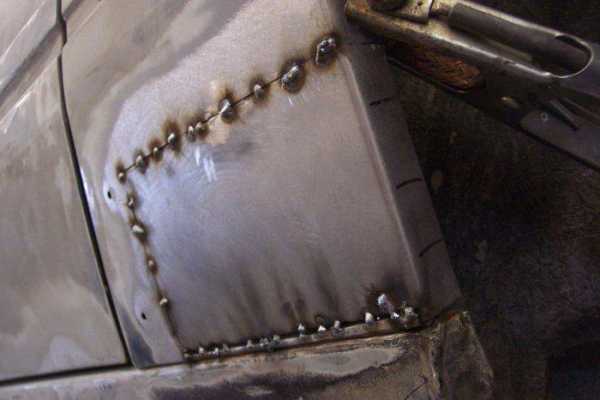

  • Точечная сварка требуется в том случае, если нужно локально соединить две заготовки. Такие аппараты получили название споттеров. Без них не обходится автомобильная промышленность, а также крупные мастерские по ремонту машин. Для мастерских, базирующихся на кузовном ремонте, лучшим вариантом будет покупка профессионального агрегата, обладающего высокой мощностью и функциональностью.
  • Также широко применяется углекислотная сварка. Толщина металла кузова машины равна 0,8-1 мм. Для качественной сварки без прожига понадобится углекислотный агрегат. Освоить технику работы с прибором, функционирующим на переменном токе, гораздо сложнее, чем использовать углекислотный. Сварочная работа на нем проводится посредством проволоки, подающейся в зону сварки автоматически или же электродом из вольфрама. Он, в отличие от проволоки, не подлежит плавлению в среде защитного газа. Углекислотный агрегат приобрел широкую популярность в авторемонтных мастерских. Полуавтомат сваривает листы из стали, толщина которых составляет от 0,8 до 6 мм. Сварочный шов при этом отличается эстетичностью и высоким качеством.

Распространенные модели

Разновидности сварочных аппаратов для авто представлены самыми разными производителями. Внимание следует обратить на следующие популярные марки:

  • Brima ПДГ-240Д;
  • Shyuan MIG-300;
  • “Ресанта” САИПА-220;
  • INTERTOOL DT-4319;
  • “Тэмп” ПДУ-1,8-УЗ-220.

В этой статье описано, какие имеют сварочные аппараты виды. Характеристики, как видно, существенно варьируются.

fb.ru

какой выбрать для дома, классификация и характеристики

В мире сварки произошла настоящая техническая революция. И это отличный факт, потому что эта революция заключается в появлении на рынке огромного числа новых, удобных и безопасных устройств для сварки самого разного вида. Они позволяют эффективно работать даже новичкам: снизился порог вхождения в профессию. Это весьма позитивное явление.

Но всякая революция несет новые требования: нужно быть в курсе. Нужно знать и разбираться в новом оборудовании и гаджетах, понимать суть новых технологий, уметь выбирать лучшие модели аппаратов по важным для себя параметрам. Предлагаем разобраться со всеми сварочными аппаратами, существующими на сегодняшний день.

Классификация и главные виды сварочных аппаратов

Классификация сварочных аппаратов.

Для начала уточним все известные аббревиатуры, связанные со сварочным делом, нам без них не обойтись в дальнейшем.

  • AC и DC: это английская аббревиатура, обозначающая переменный и постоянный ток соответственно.
  • TIG – сварка ручного типа с аргоном и вольфрамовым электродом.
  • MIG и MAG – дуговая сварка полуавтоматического типа с плавящейся электродной проволокой с подачей инертного или активного газа.
  • ПВ – русская аббревиатура «продолжительность включения», показывающая время, в течение которого аппарат будет работать не перегреваясь.

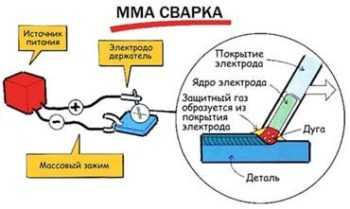

  • MMA – дуговая сварка ручного типа со штучными электродами.

Виды сварочных аппаратов следующие:

  • трансформаторы;
  • выпрямители;
  • полуавтоматы;
  • инверторы;

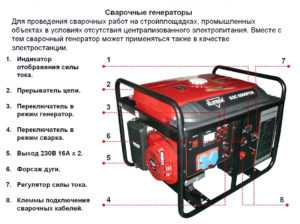

  • генераторы, работающие на дизельном топливе или бензине.

Трансформатор – ветеран пенсионного возраста

Многие мастера считают трансформаторы устаревшими аппаратами, место которым на заводах утилизации. Есть и другие точки зрения. Попробуем разобраться.

Это действительно самый старый профессиональный сварочный аппарат, применяемый в сварке. Одновременно и самый простой по своему устройству. Главная задача трансформатора – преобразование электрического тока, а если точнее – снижение напряжения до приемлемого уровня для сварки.

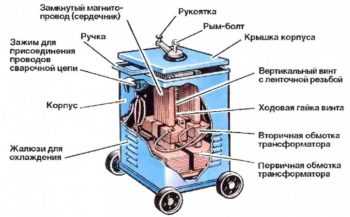

Конструкция трансформатора предельно проста: один из самых главных элементов – сердечник. На нем расположены две обмотки – первичная и вторичная. Одна из них работает как статичная, вторая двигается относительно первой, происходит движение одной обмотки на фоне неподвижности другой.

Этот процесс обеспечивает изменение тока в сторону понижения. На этом участке могут быть разные варианты механизма действия, но главное остается одним: снижение напряжения тока для того, чтобы подача тока на дугу была устойчивой.

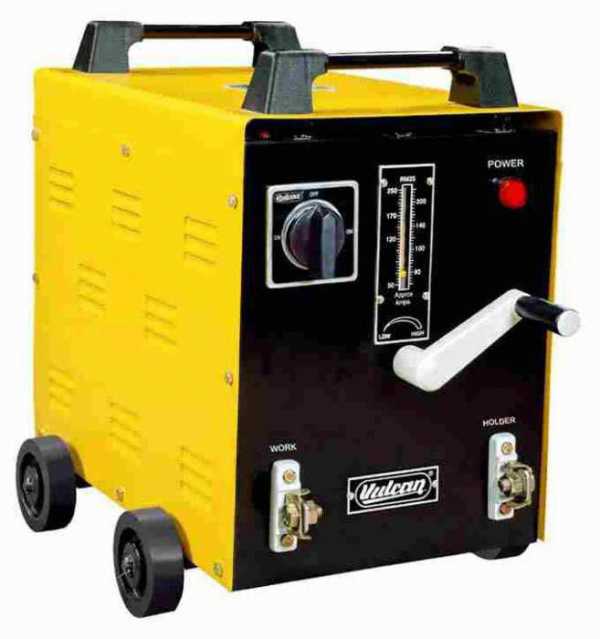

Сварочный трансформатор.

Особенность трансформаторов – только переменный ток на выходе. Этот факт говорит не в пользу качества сварочного шва. Дело в том, что при переменном токе металл имеет свойство разбрызгиваться в разные стороны. Варить нужно с использованием рутиловых или фтористо-кальциевых электродов, диаметр самых оптимальных сечений – около 1,5 – 2,5 мм.

Электроды нужно выбирать, исходя из максимальной силы тока и напряжения в устройстве.

Как у любого другого технического устройства, у трансформаторов есть свои преимущества и недостатки.

Положительные свойства сварочного трансформатора следующие:

  • Они просты в конструкции, и, следовательно, удобны в обслуживании.
  • Чрезвычайно высокая надежность.
  • Недорогие по стоимости.
  • У них довольно высокая производительность – до 90% коэффициента полезного действия.

Теперь сравним их с недостатками трансформатора:

  • Массивность: большой вес и крупные габариты.
  • Высокий расход электроэнергии, так как много нужно на предварительный разогрев самого аппарата. Охлаждение вентилятором тоже требует немалой энергии.
  • Высокая зависимость от сетевого напряжения: при его понижении качество выходного сварочного тока снижается в значительной степени.

И еще один важный фактор. Для того, чтобы варить с использованием трансформаторов, нужны довольно серьезные навыки. Для новичков это непросто, у них часто возникают трудности с удержанием качественной дуги.

Итак, что у нас вышло по трансформаторам: серьезные габариты, высокий расход энергии, нужны предварительные навыки сварки. Стабильность дуги и качество швов не всегда идеальные. Зато дешевые по стоимости. Имеют перспективы? Да, конечно, эти перспективы со временем тают.

Самым подходящим определением будет «уходящие аппараты». Трансформаторы подходят тем, для кого больше всего важны критерии низкой цены, долговечности и надежности.

Выпрямитель – настоящий компромисс

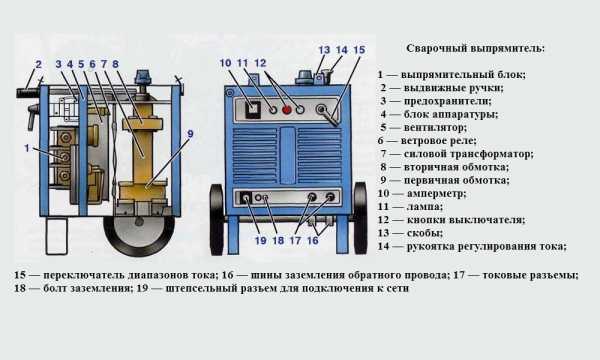

Выпрямитель для сварки.

Этот вид аппаратов является чистой воды техническим компромиссом. Они бывают двух типов – кремниевые и селеновые. По своей конструкции и принципу работы он находится ровно посередине между ветераном сварочного движения трансформатором и устройством нового поколения в виде инвертора.

В основе конструкции выпрямителя все тот же трансформатор. Но он сопровождается дополнительными элементами: выпрямительным блоком, который может быть или тиристорным, или диодным. Главное то, что выпрямитель помогает получить постоянный ток, в отличие от трансформатора.

Постоянный ток проходит по вторичной обмотке в направлении к выпрямительному блоку. Если агрегат оснащен еще и дросселем, сварочный ток и другие показатели могут регулироваться.

Все дополнительные причиндалы, которые оснащают выпрямитель, направлены лишь на одно: повышение стабильности и непрерывности электрической дуги. Ведь хорошая дуга в качестве конечного результата дает качественный шов.

И еще одно весьма немаловажное преимущество выпрямителя из-за простоты в эксплуатации: на нем могут работать новички без особого опыта.

Теперь преимущества выпрямителя по пунктам:

  • Возможность работать на аппарате новичкам.
  • Высокое качество сварочного шва в итоге.
  • Возможность варить чугун и цветные металлы, если использовать подходящие электроды.
  • Можно варить нержавейку и низколегированные стали со специальными электродами.
  • Стабильная и непрерывная дуга.
  • Широкие функциональные возможности, которые позволяют использовать выпрямители в том числе и для домашней сварки в хозяйстве.
  • Относительная дешевизна.

Недостатки выпрямителей почти такие же, как у трансформаторов: большие габариты, просадка сетевого напряжения и высокая зависимость от него. Следует заметить, что многие производители бытового электрооборудования потихоньку сокращают производство выпрямителей. Так что можно говорить о тихом уходе и этих аппаратов в дальнейшей перспективе.

Там, где полуавтомат, там и аргон

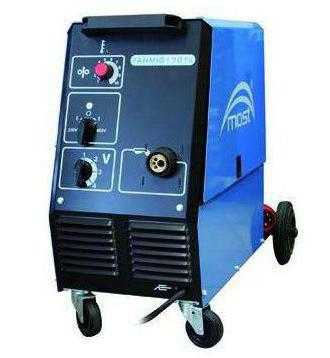

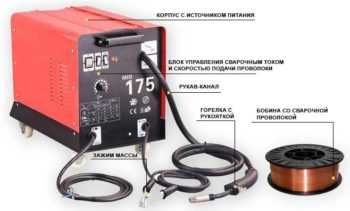

Полуавтомат для сварки.

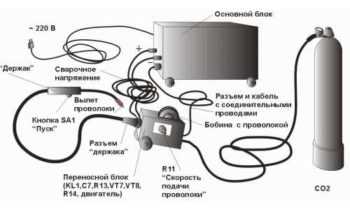

Полуавтоматы – это специализированные типы сварочных аппаратов для электродуговой сварки под защитой инертных газов. В основном это аргон, конечно. Дополнительная опция использования полуавтоматов – это сварка с проволокой: такая технология не нуждается в газовой защите.

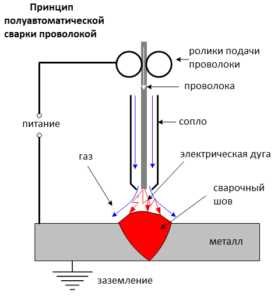

Суть процесса – выход проволоки из шланга в держателе с одновременным выходом газовой смеси. Во время сварки проволока находится в среде защитного газа, она плавится под действием электрической дуги. Ток и скорость подачи проволоки регулируются.

По своему устройству полуавтоматы сложнее трансформаторов или выпрямителей. Зато они удобнее в пользовании. Это любимые аппараты мастеров в автомастерских, особенно в ремонте кузовов. Среди самодеятельных и кустарных сварщиков полуавтоматы также весьма популярны.

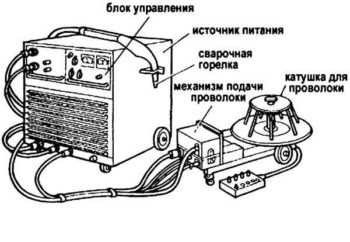

Вот какие части составляют конструкцию полуавтомата:

  • Наш старый знакомый трансформатор.
  • Еще один старый знакомый – выпрямитель.
  • Специальный привод для подачи проволоки.
  • Баллон с инертным газом.
  • Газовая горелка с рукавом.

Мы уже писали выше, что полуавтомат способен к сварке без защиты газа. В этом случае защитную роль выполняет флюсовая проволока. В принципе это та же проволока для плавления, но благодаря флюсовому компоненту она горит с выделением облака защитного газа. Это облако защищает сварную ванну от окисления воздухом ничуть не хуже, чем внешний аргон или другой инертный газ.

На этом функции флюсового компонента сварочной проволоки не заканчиваются. В нем имеются элементы, добавляющие стабильность электрической дуге. С этой чудесной «флюсовостью» не нужен газовый баллон. Но стоит флюсовая проволока значительно дороже обычной.

Выбор газа зависит от природы свариваемого металла. Железо хорошо вариться с углекислым газом. Сталь предпочитает газовую смесь аргона с углекислотой. Ну а с алюминием лучше всего работать под защитой чистого аргона.

Важным фактором является «легитимность» газовых баллонов: приобретать нужно только проверенные и надежные экземпляры. Даже речи быть не может об экономии денег на качестве газа и газовых смесей для сварки. На чем угодно, только не на газе.

Полуавтомат с газовым баллоном.

Преимуществе полуавтоматов:

  • Металл во время сварки практически не разбрызгивается.
  • Как следствие – высокое качества сварочного шва.
  • Аппарат довольно эффективен – у него высокий КПД.
  • Возможность варить тонколистовой металл.

Ну а недостатков намного меньше:

  • Высокий расход материалов: проволоки, газовых смесей.
  • Немалая стоимость, особенно флюсовой проволоки.

И другие «мелкие» группы

В большом массиве самых популярных видов и типов сварочных агрегатов встречаются узко специализированные и поэтому достаточно малочисленные виды аппаратов, которые обязательно нужно упомянуть, иначе наш обзор не сможет считаться полным и всеобъемлющим.

Устройства для точечной сварки

Точечная сварка – это очень специальный процесс, который относится к контактным технологиям термомеханического класса. Он состоит из нескольких этапов. Первым делом металлические заготовки складывают между электродами, чтобы начать одновременный нагрев с деформацией через давление.

В чем точечность? В мгновенности, ответим мы. Разогрев происходит мгновенным импульсом тока, который нагревает металл до точки плавления. Таким образом формируется жидкая зона металла – общая для обеих заготовок. Подача тока прекращается, а эта зона начинает остывать и отвердевать при продолжающемся давлении. Это давление длится вплоть до полной кристаллизации металла заготовок.

Сварка электродом.

Преимущества точечной сварки заключаются в прочности шва, экономичности и простоте исполнения. Есть только одно отличающее свойство точечного шва: он никак не обладает герметичностью. Поэтому применение точечной технологии ограничено.

Аппараты для газовой резки и сварки

Ацетилен, водород, природный газ – вот главные горючие герои этого метода. Они отлично горят в воздухе. С их помощью металлические заготовки разогреваются до температуры плавления. Если вы почувствуете запах карбида рядом со сварщиком, значит перед вами метод работы с ацетиленом: его получают из карбида кальция и воды. Это газ самый популярный в использовании.

Этот метод несложный для исполнения, не требует дорогого оборудования и, самое главное, обходится без сетевого электричества. Но и недостатки тоже есть: о точности нет речи, производительность работы тоже оставляет желать лучшего: этот способ исключительно ручной.

Устройства для плазменной сварки

Это больше резка, чем сварка. Но принцип процесса – расплавление металла с помощью потока плазмы. Дело в том, что плазма по своей сути – это газ из заряженных частиц, которые работают отличными проводниками тока. Плазма нагревается дугой, что приводит к повышению ее ионизации.

Температура в итоге достигает сумасшедших значений – это десятки тысяч градусов. Резка металла происходит и за счет плавления металла, и за счет вымывания металла из рабочего участка ионизированным потоком высочайшей скорости.

Инвертор со своими фишками

Самая продвинутая и популярная модель аппаратов, в основном благодаря которой произошла революция в сварке. Еще несколько лет назад они расценивались как техническая дорогая и не очень удобная экзотика. Совсем не то сегодня: доступность и простота в использовании – вот главные качества многочисленной группы современных инверторов.

Остальные характеристики также значительно улучшены: уменьшение размеров, отличная дуга, оптимизация энергоемкости и скорости процесса, минимальное разбрызгивание металла и т.д.

Весьма немаловажный «энергетический» нюанс: в сравнении со своими сварочными предшественниками трансформатором и выпрямителем инверторный аппарат потребляет электроэнергии на порядок меньше. Благодаря компактности и легкому весу нет необходимости тратить энергию на нагревание массивных металлических деталей.

Дополнительная экономия происходит за счет быстрого поджигания и ровного стабильного горения электрической дуги.

Инвертор называют импульсным устройством. Он состоит из силового трансформатора для снижения сетевого напряжения, стабилизатора для преобразования тока и комплекта электрических схем. Сетевое напряжение подается на выпрямитель, после которого постоянный ток преобразуется в переменный с высокой частотой.

В дальнейшем этот высокочастотный переменный ток идет на трансформатор, где он снова превращается и идет на дугу с теми характеристиками, которые идеально подходят для сварки здесь и сейчас.

Принципиальная новизна инверторной технологии заключается в достаточно сложной конструкции самого аппарата, которая дает возможность для последовательных процессов преобразования тока следующим образом:

  • Из обычной электрической сети поступает переменный ток, который сразу же трансформируется в переменный в выпрямителе. Выпрямитель работает на основе диодного моста.
  • Полученный в выпрямителе постоянный ток направляется к инверторной части, играющей роль генератора электрических импульсов высокой частоты. На этом участке силовые транзисторы превращают постоянный ток снова в переменный, но уже с совсем другой частотой – намного выше, чем в первоначальном сетевом варианте.
  • Теперь уже высокочастотный переменный ток идет к трансформатору для того, чтобы понизить напряжение и одновременно повысить силу тока. В итоге получается высокочастотный ток с силой, которая отлично регулируется.
  • Финишным пунктом для переменного тока является выпрямитель, который в конце концов превращает высокочастотный переменный ток в постоянный. Именно он используется для сварки.

Классификация инверторов

Инверторы подразделяются на виды в зависимости от разных критериев.

Если первой характеристикой сварочных аппаратов является технология сварочного процесса, то классификация следующая:

  • инверторы MMA для работы в ручном режиме;
  • для полуавтоматической сварки MIG/MAG;
  • в среде с защитным инертным газом TIG;
  • для плазменной сварки CUT.

Инверторы MMA

MMA сварка.

Предназначены для ручной сварки с помощью покрытых электродов. На эти устройства любо-дорого смотреть, а работать еще приятнее: компактные, небольшого веса, надежные и простые в сервисном обслуживании. Швы в результате получаются аккуратными и самого высокого качества во всех отношениях.

Возможности аппаратов MMA самые широкие, во всяком случае их вполне достаточно для кустарных и домашних нужд – все несложные работы такому аппарату по полечу. Поэтому инверторные устройства типа MMA – самые любимые и популярные для работ дома или на небольшом производственном участке. Это, безусловно, надежный сварочный инвертор и технологический выбор номер один «домашних» задач.

Инверторы – полуавтоматы

Устройство аппаратов полуавтоматического вида посложнее. Они намного мощнее и, соответственно, обладают большим габаритами, причем это касается как веса, так и размеров. Оно и понятно, полуавтоматы используются на производствах, это вовсе не домашние агрегаты – дома работать с ними будет довольно проблематично.

Главная фишка полуавтоматов инверторного типа такая же, как и обычный полуавтомат. Это сварка при помощи проволоки, которая подается на определенной скорости специальным приспособлением в зону формирования шва.

В инертном облаке

Что же касается сварки под защитой инертного газа, то она проводится с помощью инверторов – полуавтоматов еще более сложного типа. Они весьма недешевые по стоимости и также предназначены для промышленного производства, это профессиональные сварочные аппараты.

Как мы уже знаем, полуавтоматы требуют дополнительных материалов и оборудования. Электроды в данной технологии могут быть двух видов: плавящиеся и неплавящиеся из вольфрама.

Инверторы для плазменной сварки и резки

Несмотря на то, что этот аппарат для сварки находится по классификации на этом месте, он совершенно не предназначен для классических сварочных работ – им попросту варить нельзя. Эти инверторы используются на производствах. Главная особенность – это буквально аптекарская точность резки металлических деталей вне зависимости от толщины, они могут резать очень толстые заготовки.

Как инверторы разделяются по своим функциям

Схема сварки в среде аргона.

Классификация сварочного оборудования может проводиться по самым разным критериям. Это относится и к инверторам. Функциональность – самый, пожалуй, удобный критерий для разделения огромного числа моделей на понятные группы.

Для быта

Домашний сварочный аппарат должен обладать определенными характеристиками: компактный, недорогой, с широкими функциями. Среди инверторов таких – великое множество. В основном все они китайского производства, к которым нужно относиться осторожно и грамотно. В чем заключается такой подход: покупать в приличных торговых сетях, внимательно читать спецификации.

Даже если вы купите китайский инвертор приличного, как вам кажется, качества, будьте готовы к тому, что дешевизна любого устройства ведет к его недолговечности. Это классическое правило распространяется не только на китайские товары.

Профессиональные инверторы

И стоят дороже, и делают больше. Эти аппараты предназначены для операций разной сложности, они мощные, с регулированием характеристик сварочного тока, долговечные и надежные. Все они предназначены для работ в промышленных масштабах.

Специализированные инверторы

Само название говорит за себя. Мы уже упоминали устройства для точечной сварки или лазерной технологии. Их также отличают очень высокие качественные характеристики, и они также предназначены для производственных операций.

Главные характеристики инверторных аппаратов

В этих характеристиках нужно хорошо разбираться. Они помогут вам и в работе с инвертором, и в выборе аппарата при его покупке с учетом вашего опыта, рабочих планов и толщины вашего кошелька.

Характеристики инвертора.

Параметры для сварочного аппарата инверторного типа следующие:

  • Сетевое напряжение от стандартной электрической сети, на котором может функционировать инвертор. Обычно это два значения: 380В и 220В. Для дома выбирают аппараты, работающие с напряжением в 220В.
  • Тип тока, получаемый на выходе инвертора.
  • Параметры тока на старте. От этих величин зависит качество и спецификации электродов. Если точнее, то диаметр электродов.
  • Мощность аппарата, от которой будет зависеть сила сварочного тока на выходе для сварочной дуги.
  • Легкость розжига сварочной дуги, которая зависит от показателя напряжения холостого хода.
  • Диаметры электродов, которые должны использоваться на конкретном инверторе.
  • Нижний и верхний уровень силы тока, получаемого на выходе устройства.
  • Габариты аппарата – размеры и вес. Помним правило: чем меньше габариты, тем меньше мощность устройства, тем ниже будет сила тока на выходе. Если вас интересует инвертор с широкими функциональными возможностями, уберите критерий «компактность» из числа самых первых.

Инверторы – очень современные устройства. Они обладают целым рядом специальных опций, которые предназначены для облегчения работы сварщика. А удобство в работе всегда ведет к повышению качества конечного продукта, чем в нашем случае является сварочный шов.

Именно такие новые функции делают возможной сварку высокой сложности людьми без особого профессионального опыта.

  • «Горячий старт» – это подача дополнительного электрического заряда на электрод, что в значительной степени облегчает поджиг сварочной дуги.
  • «Антизалипание» – важнейшая функция в особенности для новичков в сварочном деле. При малейших признаках залипания электрода подача тока на него автоматически понижается.
  • «Форсаж дуги» – автоматическая подача тока большей силы, если электродный конец находится в нежелательной близости с поверхностями свариваемых металлических заготовок.

Особенности работы инверторов

Высокая надежность в использовании не исключает технических нюансов или сбоев, о которых нужно знать и помнить.

Сварочный аппарат.

Неисправности, встречающиеся во время работы с инвертором, следующие:

  • электрическая дуга может потерять стабильность горения;
  • электрическая дуга может попросту исчезнуть;
  • может начаться сильное разбрызгивание металла во время сварки;
  • электрод может прилипнуть к поверхности соединяемых металлических заготовок;
  • электропитание прибора может самопроизвольно отключиться;
  • аппарат может внезапно сильно нагреться.

Причинами таких сварочных неприятностей могут быть разные факторы. Чаще всего встречаются следующие:

  • Вы выбрали «неправильный» электрод: его диаметр не подходит силе получаемого сварочного тока. В результате страдает стабильность дуги.
  • Если вы неверно рассчитали силу сварочного тока, металл начнет разбрызгиваться со страшной силой. Уменьшить силу тока, взять электроды с меньшим диаметром – вот что надо сделать для решения проблемы, все просто.
  • Распространенная беда – низкое сетевое напряжение, в результате чего даже у опытных мастеров может возникнуть очень нежелательное явление в виде прилипания электродов. Эту же картину дадут слишком длинные электрические провода, которые в силу протяженности обязательно начнут перегреваться. Старайтесь контролировать и длину проводов, и диаметр их сечения – он должен составлять не меньше 2,5 мм².
  • Обрыв кабеля – примитивная ошибка, тем не менее встречается довольно часто. Неполный контакт между поверхностями электрода и зажимного устройства относится к этой же группе причин исчезновения сварочной дуги.
  • Избыточный перегрев аппарата может возникнуть из-за долгого использования инвертора без перерыва. Такая ситуация закономерна. Если же перегрев происходит после короткого периода работы, нужно проверить и заменить обмотку – скорее всего, она износилась.

Как выбрать сварочный аппарат для дома

Универсальность, компактность, легкий вес, простота в использовании, недорогая цена – вот какой сварочный аппарат хочется иметь дома в качестве собственного агрегата. Большинство покупателей сварочных аппаратов в дом останавливают свой выбор на инверторных моделях.

Это факт вовсе не означает, что трансформаторы или выпрямители перестали покупать. И тому есть причины. Давайте разбираться, какой сварочный аппарат лучше для вас «здесь и сейчас». Виды сварочного оборудования чрезвычайно разнообразные, поэтому делаем выбор с учетом всех персональных потребностей.

Выбираем домой трансформатор:

  • Самое главное, на что нужно обращать внимание при выборе сварочного трансформатора для домашней работы, это рабочее напряжение понижающего трансформатора. Они в состоянии работать от сети с двумя характеристиками: или трехфазной, или однофазной со значениями 380/220В. Есть модели универсального пользования, которые могут подключаться к любому виду сети: на 220В, на трехфазную сеть, на фазное напряжение между двумя фазами.
  • Следующий по важности параметр – это мощность трансформатора. В этом отношении оптимальными являются аппараты, работающие от сети с напряжением в 380В, они значительно мощнее и почти не вызывают перекосов напряжения в сети. Но далеко не у всех потребителей домашних сварочных аппаратов имеется возможность подключения к трехфазной сети. Следует помнить, что мощность трансформатора не может быть выше предельно допустимой мощности в вашей домашней сети.
  • Третий критерий выбора трансформатора – параметры рабочих токов и диаметр требуемых электродов. Если вы собираетесь варить углеродистую сталь, вам вполне будет достаточно диапазона от 80А до 160А, выбирайте электроды от 1 до 6 мм. Конечный выбор электрода зависит от толщины краев металлических заготовок.
  • Ну и габариты агрегата. Они, как мы знаем, у трансформаторов весьма внушительные. Но эта внушительность должна вас волновать только в случае, если вы собираетесь перемещаться для проведения сварочных работ. Вы уверены, что будете это делать дома?

Если нужен выпрямитель:

  • Для сварочных выпрямителей нужен импульсный выпрямленный ток, тогда они дают возможность варить при устойчивой дуги и без разбрызгивания металла. Помимо этого, при правильном использовании они экономят расходование дорогих электродов. Выпрямленный ток способствует формированию ровного и тонкого сварочного шва.
  • Требования и пожелания по сетевому току и напряжению практически такие же, как и с трансформаторами. Они могут работать при обоих вариантах переменного тока, их включают хоть по однофазной мостовой схеме, хоть по трехфазной. Трехфазная схема при использовании выпрямителя предпочтительнее: при ней дуга устойчивее и мощность выше. Поэтому следует ориентироваться на подключение к трехфазной сети в 380В.
  • Проверяем и оцениваем принцип регулировки режимов сварки, диаметр требуемых электродов, верхний и нижний уровни сварочных токов.

Или все-таки инвертор?

Конечно, в нем собраны все пожелания домашнего мастера по сварке: широчайшие функциональные возможности, разнообразные режимы сварки – все для счастья человека. Популярности среди широких масс населения этому типу сварочного оборудования не занимать. Цена, правда, высоковата. Но по мнению многих, эта овчинка по-настоящему стоит выделки.

На что обращаем внимание при его выборе домой?

  • Главный критерий – также напряжение электрической сети, это те же 220В и 380В. И так же, как в предыдущих случаях, трехфазные модели инверторов являются более мощными. А от мощности устройства зависит его долговечность и срок использования. Ведь чем больше мощность, тем меньше перегревается аппарат.
  • Следующий критерий – характеристики токов и режимы сварки. Их выбор будет зависеть только от одного – толщины свариваемых металлических заготовок. В интернете вы сможете найти множество данных о зависимости диаметра сварочных электродов в миллиметрах от значения сварочного тока в амперах. Обычно для домашнего инвертора вполне хватает силы тока от 60А до 160А. К тому же имеющаяся возможность плавно регулировать величину тока позволит вам еще больше повысить качество сварочного шва.
  • Еще один важнейший фактор, который нужно учитывать при выборе инвертора в обязательном порядке. Это продолжительность включения ПВ, которая показывает время работы аппарат без перерыва при максимальных значениях тока. Иногда этот показатель называют ПН – продолжительностью нагрузки. Чем выше продолжительность включения, тем дольше инвертор сможет функционировать без перегрева. Вообще-то ПВ можно рассчитать, исходя из чистого времени сварки по отношению к паузам для смены электрода или подготовки материалов. Если, к примеру, в спецификации инвертора указана ПВ в 80%, то чистое время сварочного процесса будет длиться ровно 4 минуты. Затем вам придется сделать паузу длительностью в 1 минуту.
  • Следующий критерий всегда указан в паспорте устройства – мощность инвертора. В этой строчке называется уровень номинального сварочного тока, при использовании которого инвертор не будет самопроизвольно выключаться из-за перегрева. Мощность лучше выбирать с запасом: если потребность в номинальном токе составляет 120А, выбирайте аппарат с показателем в 180А. Такой запас позволит вам использовать длинные электрические кабели и, самое главное, вы сможете работать при скачках напряжения с общей сети.
  • ДПН расшифровывается как «диапазон питающего напряжения». Этот параметр делает безболезненными перепады напряжения в 20 – 30%, которые встречаются сплошь и рядом в сельской местности.
  • Лучшие сварочные инверторы снабжены фирменными дополнительными опциями, которые облегчают работу сварщика – новичка, должны быть особенно важны для вас, если вы – тот самый новичок в сварочном деле. Речь о АП – антиприлипании, ГС – горячем старте, ФД – форсаже дуги. Значимы ли они для вас с вашим текущим опытом – решать вам и только вам.

В качестве резюме пройдемся по главным идеям нашего обзора. Классификация сварочных аппаратов – стройная и понятная система, которая отлично поможет принять решение, какой сварочный аппарат будет самым оптимальным для ваших работ в домашних условиях.

Критериев, определяющих выбор, немного. Если вы учтете их, у вас все получится: вы найдете устройство, которое будет устраивать вас и по сложности конструкции, и по широте функций, и по стоимости.

Желаем дельного похода в магазин, грамотного продавца и хороших помощников рядом.

tutsvarka.ru

Виды сварочных аппаратов, их технические характеристики, параметры и особенность применения

В результате развития и совершенствования сварочных технологий, появились десятки различных способов сваривания металлических изделий. Отличия каждого вида определяются таким фактором, как необходимость создавать неразъёмные соединения материалов, имеющих самые разнообразные свойства.

Определённая технология, с успехом применяемая к одному виду материалов, оказывается совершенно неприемлемой для других. Необходимость выбирать способы сварки и виды сварочного оборудования в каждом конкретном случае диктуется также различием эксплуатационных требований, предъявляемых к той или иной конструкции.

Принцип деления

Классификация применяемых сегодня видов сварочных аппаратов, реализующих всё многообразие технологических процессов, может быть построена на основе нескольких базовых свойств, к которым следует отнести:

  • вид источника тока для осуществления сварочного процесса;
  • использование различных видов защитных сред для оптимизации образования сварочного соединения;
  • степень автоматизации сварочного процесса.

Все это относится к электросварке. А кроме нее существует газосварка, лазерная, диффузионная, и многие другие виды. Но сварочные аппараты, работающие за счет действия электрического тока, наиболее распространены на мелком, крупном производстве и в быту.

Трансформаторы

Трансформаторные устройства находятся у самых истоков сварочных технологий. На их основе строятся распространённые виды сварочных аппаратов, по сей день имеющие весьма широкое применение, как на производстве, так и в быту.

Конструктивно такой аппарат представляет собой обычный понижающий трансформатор, имеющий две обмотки. Первичная обмотка может быть рассчитана на напряжение 220 вольт, либо на напряжение 380 вольт.

В первом случае выводы трансформатора подключаются к фазному и нулевому проводам электрической сети. Такие сварочные аппараты чаще всего встречаются в компактном исполнении, имеют относительно небольшую мощность и предназначены для работы в бытовых условиях.

Выводы трансформаторов второго вида подключаются к двум фазным проводам, выпускаются в более широком диапазоне мощностей и предназначены для производственного применения.

Напряжение вторичной обмотки сварочного трансформатора в режиме холостого хода составляет 40 – 60 вольт. Регулирование тока сварки может осуществляться несколькими способами.

Наиболее распространён метод, связанный с плавным изменением величины воздушного зазора в стальном сердечнике трансформатора. Регулирование осуществляется вращением рукоятки, связанной с ходовым винтом, по которому перемещается подвижная часть магнитопровода.

Аппараты с регулированием тока путём переключения отпаек вторичной обмотки менее удобны. Регулирование имеет дискретный характер, возможно в небольшом диапазоне. Кроме этого, при переключении отпаек изменяется напряжение холостого хода, что может затруднять зажигания дуги.

Существует универсальный способ, заключающийся в применении балластного сопротивления, включаемого в сварочную цепь. Регулятор представляет собой проводник из нихрома или другого материала с большим удельным сопротивлением.

Выпрямители

Этот вид аппаратов является источником выпрямленного тока. Сварка, выполняемая на постоянном токе, имеет более стабильные параметры дуги, сварной шов, выполняемый этим способом, выглядит более ровным.

Сварочный выпрямитель состоит из трансформатора и собственно выпрямителя в виде мощных диодов, собранных по мостовой схеме. Трансформатор в таких аппаратах обычно используется трёхфазный, подключаемый к сети 380 вольт.

Вторичное выпрямленное напряжение трансформаторов этого вида обладает малым уровнем пульсаций, хорошо удерживает электрическую дугу.

Выпрямители продолжают пока удерживать лидерство по количеству аппаратов, используемых на производстве для ручной сварки. В крупных цехах обычно прокладываются специальные магистрали, к которым подключены сварочные посты – отдельные рабочие места сварщиков.

Питается магистраль от мощного выпрямителя. Регулирование сварочного тока в таких системах осуществляется индивидуально на постах с использованием балластных сопротивлений.

Генераторы

Сварочные аппараты, самостоятельно генерирующие ток, предназначены для работы в полевых условиях при отсутствии источников электропитания. Представляют собой агрегаты, в которых трёхфазный генератор переменного тока объединён с приводным двигателем внутреннего сгорания.

Выходное переменное напряжение выпрямляется диодным мостом. Такими генераторами комплектуются специализированные машины технической помощи, мощные агрегаты монтируются на автомобильных прицепах.

Современная промышленность выпускает агрегаты мощностью до 10 кВт, габариты и вес которых позволяет перевозить их в багажнике легкового автомобиля.

Инверторы

Появление аппаратов этого вида открыло ряд новых возможностей в сфере сварочного производства. Использование инверторной технологии позволило кардинально уменьшить размеры и вес, а также получить качественно новые характеристики сварочных аппаратов.

В аппарате инверторного типа сетевое напряжение подвергается ряду преобразований. На первом этапе происходит выпрямление и сглаживание пульсаций фильтрующим конденсатором.

Выпрямленное сетевое напряжение поступает в инвертор, являющийся главной частью аппарата. Инвертор построен на мощных IGBT транзисторах, переключение которых создает на его выходе напряжение с частотой, достигающей нескольких десятков килогерц.

На выходе инвертора установлен высокочастотный трансформатор, понижающий напряжение до уровня, требуемого для осуществления сварочных работ. Сниженное напряжение выпрямляется и поступает на выходные клеммы сварочного аппарата.

Смысл описанных преобразований заключается в том, что трансформатор, предназначенный для таких высоких частот, буквально на порядок меньше и легче, чем работающий на промышленной частоте при той же мощности.

То же можно сказать и о фильтровых конденсаторах и дросселях. Появление сварочных инверторов привело к тому, что аппарат, имеющий размеры небольшого чемоданчика, легко переносимый на плечевом ремне, способен выполнять те же операции, что и выпрямитель, весящий сотню килограммов.

Существуют различные виды инверторов, питающихся от однофазной или трёхфазной сети. Трёхфазные аппараты ориентированы на промышленное применение, однофазные разновидности преобразователя используются в аппаратах бытового назначения.

Виды аппаратов, осуществляющих сварку в защитной среде

Газы и пары воды, содержащиеся в воздухе, негативно сказываются на качестве сварочного шва. Поэтому применяют технологии и сварочные аппараты, создающие защитную среду в зоне сплавления металлов.

Сварка в инертных газах

Роль инертных газов играют такие вещества, как аргон, гелий или их смесь. Инертные газы, поступающие под давлением в зону сварки, вытесняют воздух, препятствуя окислению и азотированию образующегося сварного шва. Применение инертных газов позволяет сваривать такие материалы, атмосферная сварка которых затруднена или невозможна.

Аппараты, осуществляющие сварку в защитной среде, различаются по виду применяемых электродов, которые могут быть плавящимися в процессе сварки и неплавкими.

Технические характеристики некоторых инверторных аппаратов позволяют осуществлять несколько видов сварочных процессов. Для этих целей инверторные аппараты комплектуются набором аксессуаров – держателей электродов и горелок.

Сварка в среде активных газов

К такому виду сварочного процесса относится сварка в углекислом газе, которая является разновидностью сварки под флюсом. Преимущество использования углекислого газа вместо порошкового флюса заключается в хорошей видимости протекающего процесса сварки, позволяющей вести за ним эффективный контроль. Обычно функции сварки в инертной и активной среде объединены в одном виде инверторных аппаратов.

Ручные и автоматизированные устройства

Сварочные аппараты могут существенно упрощать работу, если снабжать их некоторыми автоматическими функциями. В зависимости от степени автоматизации аппараты подразделяют на три вида.

Для ручной дуговой сварки

К этому виду электросварочных аппаратов относятся упомянутые выше трансформаторы и выпрямители, а также большой сегмент инверторных преобразователей.

Ручная электросварка характеризуется применением штучных сменяемых электродов, обычно покрытых специальным составом. Химический состав электродных покрытий зависит от того, для сваривания каких материалов и каким видом тока (переменный, постоянный) предназначен электрод.

Для полуавтоматической сварки

Так называется вид аппаратов, использующих в качестве электрода специальную сварочную проволоку, намотанную на катушку. Полуавтоматы отличаются тем, что в процессе сварки подача проволоки осуществляется автоматически, и сварщику остаётся только управлять дугой и визуально контролировать образование шва.

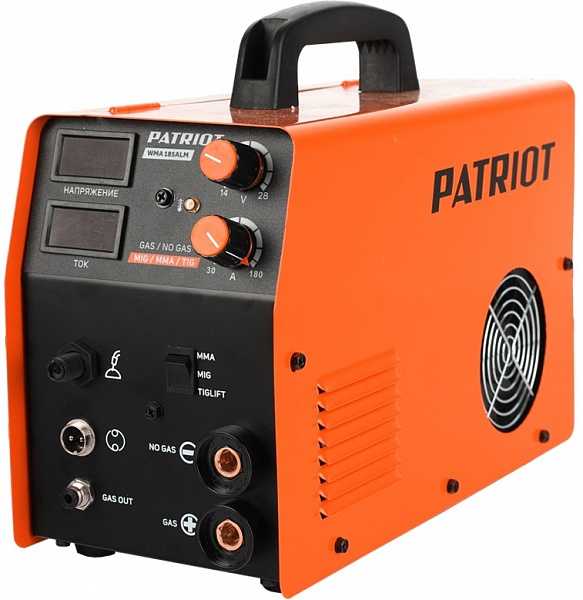

Полуавтоматические инверторы объединяют в себе возможность работать в среде защитных газов. Подача газа происходит по тем же соединительным шлангам, что и подача сварочной проволоки.

Следует заметить, что некоторые инверторные аппараты обладают такой универсальностью, что могут быть использованы для ручной сварки, полуавтоматической сварки в защитных средах и сварки неплавким электродом в аргоне.

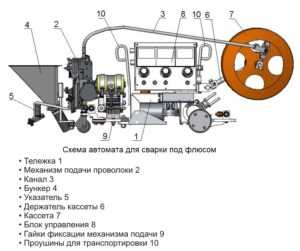

Полная автоматизация

Эти аппараты автоматически контролируют процесс сварки. Подобно полуавтоматам используют сварочную проволоку и подачу защитных газов.

В основе современных конструкций таких аппаратов лежит инверторная технология. Конструкция рабочих органов автоматических аппаратов для сварки может быть различной – от перемещающейся вдоль шва на тележке сварочной головки до размещения её на манипуляторе, позволяющем варить швы любой конфигурации из любого положения.

Полностью автоматизированная сварка используется на крупных сборочных конвейерах.

svaring.com

Основные виды сварочных аппаратов. Статья для новичков.

Время чтения: 7 минут

В современных магазинах можно встретить самые разнообразные разновидности сварочного оборудования. Дорогие, дешевые, отечественные, зарубежные, для домашней сварки, для профессиональной сварки… Как выбрать среди большого разнообразия и не ошибиться, потратив немалую сумму? И стоит ли вообще покупать дорогой сварочник?

Если тема выбора сварочного оборудования для вас в новинку, то эта статья поможет разобраться в вопросе. Вы узнаете, какие существуют виды сварочных аппаратов и их применение, а также какой аппарат выбрать, если вы новичок, практикующий или домашний сварщик.

Содержание статьи

Виды сварочных аппаратов

Существует множество типов сварочных аппаратов, предназначенных для выполнения определенных работ. Мы не будем перечислять их все, поскольку в этом нет необходимости. Ниже представлена краткая классификация, из которой вы узнаете о самых популярных видах сварочного оборудования.

Трансформатор

Сварочный трансформатор — это самый примитивный и старейший вид сварочника. Его характерные черты — это большой вес, крупные габариты и практически неограниченная мощность.

У трансформатора нет ни микросхем, ни какой бы то ни было другой «умной» начинки. Вся его работа основана на простейших принципах электротехники. Благодаря этому трансформаторы крайне долговечны, практически не ломаются и если уж сломались, то легко ремонтируются «на коленке» своими силами.

К тому же, из-за практически неограниченной мощности трансформаторы можно применять как при сварке тонких металлов, так и при работе с толстыми деталями. Вот только трудности при использовании трансформатора начинаются еще в самом начале работы…

Чтобы настроить такой простой параметр как силу тока, нужно знать основы электротехники, понимать, что такое индуктивное сопротивление и тиристоры. Нет «волшебной» кнопки или регулятора, с помощью которого можно выставить нужное значение, как в инверторе или полуавтомате.

Еще одна трудность при работе с трансформатором — это невозможность сварки на постоянном токе, поскольку трансформатор выдает только «переменку». Что это значит? Это значит, что вы не сможете варить алюминий, нержавейку и любые другие цветные металлы. К тому же, дуга на переменном токе горит очень нестабильно и плохо поджигается. А это дополнительная проблема для новичка.

Не забывайте и о габаритах, о которых мы вскользь уже упоминали. Трансформатор нужно перевозить на тележке. У вас не получится бросить его в багажник машины или забраться с ним на высоту.

Есть ли достоинства? Да. Низкая цена, большая мощность и невероятная ремонтопригодность. Также многие сварщики старой школы любят трансформаторы, поскольку когда-то учились на них и работали. Ведь альтернативы просто не было.

Инвертор

Инвертор  — это, пожалуй, самый популярный тип сварочного оборудования. Знаете, почему? Инверторы лишены всех тех недостатков, которые присущи трансформаторам и любым другим примитивным сварочным аппаратам.

У инвертора есть микросхемы, благодаря которым настройка аппарата выполняется с помощью пары регулятором и кнопок. Все интуитивно понятно даже для новичка.

Читайте также: Выбор сварочного инвертора

За счет современной «начинки» инверторы бывают самых разнообразных размеров. От ультра компактных, помещающихся в рюкзак, до громоздких мощных аппаратов, предназначенных для стационарного сварочного поста.



Поэтому ассортимент инверторов крайне велик. Нужен аппарат для сварки на высоте? Без проблем, в продаже есть инверторы весом не более 5 килограмм. Нужен мощный аппарат для работы с толстыми деталями? Это тоже не проблема. И это не значит, что маленький маломощный инвертор будет стоить дешевле крупногабаритного. Цена как раз зависит только от производителя.

На что еще способны микросхемы? Благодаря им производители научились внедрять в инверторы дополнительные функции. И зачастую это не маркетинговый ход, а действительно полезные опции. С помощью этих функций удается получить наибольший КПД, упростить себе работу и улучшить качество сварных швов.

Именно поэтому инверторные сварочные аппараты так что используют новички. А вот что понравится дачникам, так это возможность работы даже при нестабильном или малом напряжении.

Но у всей этой технологичности есть свои недостатки. Первый из них — дорогой ремонт и, в целом, частые поломки. Чтобы качественно отремонтировать инверторный сварочник, нужно идти в сервисный центр или к хорошему мастеру. А это недешевая услуга.

При этом к поломкам может привести все, что угодно. Начиная от пыли, попавшей через решетку охлаждения, заканчивая неправильными настройками или халатным отношением к хранению. Любой перепад температур и влажности может привести к поломкам. А пыль без проблем оседает на системе охлаждения и выводит из строя электронику.

Что еще вас неприятно удивит, так это цена на качественный инвертор. Китайские производители в буквальном смысле клепают дешевые сварочники, которые работают пару раз от силы, а затем перегреваются или просто выходят из строя. Логично, что покупка такого аппарата бессмысленна. Но чтобы купить качественный инвертор от европейского бренда нужно выложить круглую сумму. Зачастую она намного выше, чем цена на тот же трансформатор.

Но, несмотря на все эти недостатки, инверторы популярны. Все дело в большом ассортименте и функциональности. Они удобны и просты в эксплуатации, с ними справится даже начинающий сварщик.

Полуавтомат

Полуавтомат — это разновидность инвертора, но с дополненным функционалом. Помимо всех стандартных опций у полуавтомата есть так же система подачи сварочной проволоки и защитного газа. Полуавтоматы в принципе используются только для сварки в среде защитного газа с применением проволоки. У некоторых моделей есть возможность обычной дуговой сварки, как у инвертора, но это дополнительная функция.

Аппарат получил свое название из-за особенностей работы подающего механизма. Механизм подает проволоку в полуавтоматическом режиме. Сварщик вручную заправляет присадочный материал и выставляет скорость подачи, а механизм следует командам. Поэтому такое оборудование называют полуавтоматом.

Помимо полуавтоматов существуют еще автоматы или автоматическое оборудование. Оно отличается лишь степенью механизации. Здесь подающий механизм сам решает, с какой скоростью подавать проволоку. То есть, делает это в автоматическом режиме.

Благодаря применению газа при полуавтоматической сварке швы получаются по-настоящему качественными и прочными. Можно варить все: от нержавейки до цветных металлов. Качество швов в любом случае будет отличным. Но только при условии, что у вас уже есть опыт.

Есть ли недостатки у такого типа устройств? Конечно. Современные полуавтоматы и автоматы хоть и технологичны, но все-таки весьма громоздкие. Не такие большие, как трансформатор, но и на плечо их не повесишь. Ситуация усложняется газовым баллоном, который в зависимости от объема тоже нужно каким-то образом перевозить с места на место. Отдельная проблема — это цена. Она еще выше, чем при покупке инвертора.

Какой сварочный аппарат выбрать?

Теперь вы знаете, какие существуют типы сварочных аппаратов. У каждого типа есть свои достоинства и недостатки, а также характерные особенности. Например,  сварочные полуавтоматы и инверторы отличаются не только конструкцией, но и сферой применения.

Однако вопрос с выбором остается открытым. Какой сварочник лучше? Давайте разбираться.

Чтобы выбрать сварочный аппарат вам нужно знать, какие сварочные работы вы собираетесь выполнять. Если вы начинающий сварщик, который планирует развивать свои навыки, то рекомендуем купить мощный инвертор или полуавтомат из средней ценовой категории (от 300$ до 500$).

Если вы домашний умелец, который собирается варить несложные конструкции (например, теплицу) или чинить металлические изделия, то лучше купить бюджетный компактный инвертор, который можно повесить на плечо. С ним вы сможете перемещаться по всему дачному участку.

Если денег очень мало, но хочется изучить азы сварки, при этом вам не страшны трудности, то подойдет трансформатор. Если можете добавить немного денег, то лучше сразу купите простенький инвертор. У трансформатора слишком много недостатков и нюансов, усложняющих работу. Это выбор для тех, кто не ищет легких путей.

Ну а профессионалы своего дела наверняка и так знают, какое оборудование выбрать 😉

Вместо заключения

Мы перечислили основные виды сварочного оборудования, которые используются чаще всего. Что выбрать — решать вам. Опирайтесь не только на свой бюджет, но и на технические характеристики сварочного аппарата, а также учитывайте фронт предстоящих сварочных работ. Согласитесь, не стоит покупать дорогой полуавтомат, чтобы пару раз в год варить им забор на даче. Точно так же не стоит покупать дешевый инвертор, если вы хотите варить что-то сложнее теплицы. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Виды сварочных аппаратов: обзорная информация

Желающему обуздать сварочное дело, либо уже опытному профессиональному сварщику всегда интересно знать, каким образом можно усовершенствовать работу, сделать ее проще и удобнее. В связи с этим выделим и рассмотрим основные виды сварочных аппаратов.

Виды аппаратов для сварки

Опираясь на конструктивные особенности, а также принцип действия современных сварочных аппаратов можно выделить определенные типы сварочных аппаратов.

Типы аппаратов для сварки:

  1. Сварочный трансформатор;
  2. Сварочный выпрямитель;
  3. Сварочный инвертор;
  4. Сварочный полуавтомат;
  5. Сварочный аппарат для аргонодуговой сварки;
  6. Сварочный агрегат.

Сварочный трансформатор

Определение

Трансформатор для сварки – аппарат, преобразующий электрический ток, регулирующий данный показатель для устойчивого питания электрической дуги.

Принцип действия

На сердечнике-магнитопроводе такого аппарата размещается первичная и вторичная обмотки, которые находятся в неподвижном состоянии. Также одна обмотка может быть закреплена статично, в то время как другая свободно перемещаться по сердечнику относительно первой.

За счет подобного перемещения производится регулировка электрического тока. Другие способы регулировки сварочного тока также могут иметь место. Сварочный трансформатор работает в качестве понижающего трансформатора.

Достоинства и недостатки

Стоит выделить следующие преимущества трансформатора для сварки:

  • Конструктивная простота;
  • Простота использования;
  • Высокая надежность;
  • Низкая стоимость;
  • Легкость в обслуживании.

Недостатки:

  • Значительные габариты;
  • Значительная масса.

Вывод

Сварочный процесс достигается путем применения переменного тока, что негативно сказывается на качественном показателе сварного шва по окончании работы. Имеются некоторые сложные моменты в процессе удержания электрической дуги в работе. Аппарат трансформаторного типа применяется зачастую для соединения деталей из низколегированных сталей.

Сварочные выпрямители

Определение

Аппараты представляют собой источник питания, который состоит из трансформатора с регулирующим устройством, а также выпрямительного блока.

Принцип действия

Принципиальная работа устройства основана на питании электрической дуги постоянным током, который протекает через вторичную обмотку и проходит через выпрямительный блок кремневых или селеновых выпрямителей. Чтобы получить ножную характеристику, устройство данного типа достаточно часто оснащается дополнительным дросселем.

Стоит отметить, что дуга подобных устройств обладает достаточной стабильностью, непрерывностью, с помощью чего сварщик получает возможность выполнять качественную сварку. Аппарат доступен для работы даже новичку в сварочном деле.

Преимущества:

  1. Выпрямитель дает возможность производить качественную работу, при этом сварщику не обязательно иметь навыки;
  2. В условиях применения аппарат с необходимой комплектацией, а также оборудованием, устройство может соединять чугунные детали, и даже элементы цветных металлов;
  3. Стабильное горение дуги;
  4. Возможность соединения низколегированных и нержавеющих сталей.

Вывод

Выпрямительный сварочный аппарат позволяет осуществлять работу с различными материалами, а, следовательно, является отличным помощником, как в хозяйстве, так и в профессиональной деятельности.

Сварочный инвертор

Определение

Сварочный аппарат инверторного типа – устройство, работающее с повышенной частотой.



Принцип действия

Устройство создавалось для сварки в условиях стабильного напряжения, вызванного применение электрогенераторов, а также длинных соединительных проводов. Аппараты инверторного типа зачастую оборудованы защитой от перепадов напряжения сети, прилипания электродов. Доступна функция «горячий старт», облегчающая сварку. Также за отсутствием перегрева аппарата следит автоматический стабилизатор мощности.

Современные инверторы способны работать в условиях перепадов напряжений в диапазоне 160-270 В. Также стоит отметить, что многие из них оснащаются вентиляционной системой охлаждения. Таким образом, становится возможным использование устройства относительно сцепления тяжелых конструкций, при значительных нагрузках, в промышленных условиях. По сути, инвертор – универсальный сварочный аппарат.

Преимущества:

  • Существенное повышение КПД источника питания за счет высокотехнологичной составляющее инвертора;
  • Незначительная масса и габариты;
  • Высокочастотные устройства дают возможность обеспечивать отличные технологические свойства, а также предел регулирования;
  • Высокая устойчивость электрической дуги;
  • В результате сварки производится качественный и ровный сварной шов;
  • Возможность работы с широким диапазоном токов;
  • Возможность работы в условиях высокой нагрузки;
  • Простота и удобство применения;
  • Способность сварки помощью всех известных типов электродов.



Вывод

Аппарат инверторного типа допускает возможность эксплуатации в профессиональной, любительской деятельности.

Полуавтомат

Определение

Сварочный полуавтомат эксплуатируется с помощью постоянного или импульсного тока в среде защитных газов, либо с применением специализированной проволоки без участия газовой среды.

Принцип действия

Из механизма подачи электродная проволока поступает посредством гибкого шланга в держатель, который находится в руке сварщика. В одно время с проволокой по рукаву подается защитный газ (аргон, углекислый газ или их смесь). Отсутствие необходимости баллона при использовании специальной защитной проволоки вполне допустимо.



Достоинства:

  • Высококачественный сварной шов;
  • Незначительные брызги;
  • Высокая производительность;
  • Возможность сваривания тонких металлов.

Вывод

Аппараты широко применяются при ремонте автомобилей. Типы аппаратов при кузовных работах позволяют не снижать стойкость к коррозии, а также прочность. Качественный шов после работы аппаратом не испытывает потребность в очистке от окалины флюса.

Аппарат для аргонодуговой сварки

Определение

Аппарат данного типа в работе применяет вольфрамовые неплавящиеся электроды, а в роли защитного газа выступает аргон, либо гелий.

Принцип работы

Во время сварки может применяться присадочная проволока. Установка аргонодуговой сварки работает на постоянном токе, переменном или импульсном. Скрепление деталей достигается путем использования вольфрамовых неплавящихся электродов. Защищающая газовая среда – аргон или гелий. Основное предназначение аппарата – сварка нержавеющих сталей, алюминия, латуни, меди, титана, а также сплавов магния.

Достоинства и недостатки

Преимущества:

  • Исключительное качество сварного шва;
  • Возможность сварки различных металлов и сплавов.

Недостатки:

  • Сложность настройки аппарата;
  • Требования к квалификационному уровню сварщика.

Вывод

Если имеется необходимость сварки цветных металлов наряду с высоким профессионализмом, аппарат предназначен именно для Вас.

Сварочные агрегаты

Определение

Сварочный агрегат – аппарат с автоматическим питанием. В некоторых случаях сварочный агрегат — достаточно выгодное устройство.

Принцип действия

Конструкция аппарата содержит достаточно сложное электромеханическое устройство, которое объединяет в себе двигатель внутреннего сгорания, мощный генератор, механическую энергию, полученную за счет вращения коленчатого вала двигателя, а также необходимые системы обеспечения его эксплуатации.

Механическая энергия, полученная за счет вращения коленчатого вала двигателя, преобразуется генератором в требуемый параметр (электрический ток) посредством выпрямителя. Показатели выпрямителя, в свою очередь, отвечают за стабильность горения сварочной дуги.

Достоинства и недостатки

Преимущества:

  • Возможность использования при отсутствии централизованного электрического снабжения;
  • Высокое качество сварки.

Недостатки:

  • Значительные габариты;
  • Большая масса;
  • Сложность использования.



Вывод

Применения в бытовых условиях сварочного генератора достаточно неудобно. Однако в условиях отсутствия электроэнергии генератор – незаменимый аппарат.

Похожие статьи

goodsvarka.ru

Классификация сварочных аппаратов. Виды и типы аппаратов для сварки.

Сварка как способ неразъемного соединения металлов вошла в нашу жизнь немногим более ста лет назад, однако переоценить ее значение сегодня невозможно. С помощью сварки выполняется значительное количество разнообразных работ в различных областях, от микроэлектроники до изготовления многотонных конструкций. Поскольку металлы и сплавы могут иметь различную форму, размер и химический состав, разработано множество соответствующих технологий, инструментов и приспособлений. Но основным методом давно и заслуженно считается электрическая сварка (а иногда и резка) металлов, в первую очередь низколегированных сталей. Среди достоинств электросварки — быстрое и надежное соединение материалов с минимальными затратами. Однако при необходимости с помощью сварочного аппарата можно и разрезать металл, причем даже в труднодоступных местах, куда другой инструмент просто не подлезет. В последние десятилетия сварочные аппараты изготавливают с применением электронных компонентов, что значительно уменьшило их массу и габариты и позволило еще более расширить их применение в быту.

Давайте же разберемся какие бывают виды сварочных аппаратов и по каким признакам их различают.

ИСТОЧНИКИ СВАРОЧНОГО ТОКА

Это основная деталь любого сварочного аппарата, преобразующая напряжение сети в постоянный или переменный ток с заданными параметрами. Виды сварочных аппаратов по типу источника тока классифицируются на:

Сварочные трансформаторы. Традиционный и в то же время конструктивно самый простой источник сварочного тока. Основным его узлом является собственно трансформатор, понижающий сетевое напряжение до сварочного. Регулируют силу тока различными методами, самый распространенный из которых — изменение расстояния между первичной и вторичной обмотками. Все трансформаторы имеют одну общую особенность — выдают на выходе переменный ток. Чтобы варить с помощью «транса» цветные металлы или улучшить стабильность горения дуги, необходимо вводить в конструкцию дополнительные тяжелые и громоздкие элементы, да и сам трансформатор весит прилично. При этом для выполнения ответственных работ требуются специальные электроды для переменного тока.

КПД трансформатора довольно высок (до 90 %), но часть энергии уходит на нагрев. Для охлаждения в современных моделях применяют вентиляторы также значительной мощности: ведь охладить надо устройство в несколько десятков, а то и сотен килограммов весом. В настоящее время этот вид источников сварочного тока применяется нечасто, но у трансформаторов, помимо КПД, есть еще два важных достоинства: невысокая цена и долговечность, из-за которых они до сих пор пользуются спросом.

Сварочные выпрямители. Выпрямителями называют аппараты, преобразующие переменный ток в постоянный. Они состоят из понижающего трансформатора, выпрямительного (диодного) блока, а также устройств регулировки, пуска и защиты. Такая конструкция, хотя и сложнее трансформатора, но обеспечивает гораздо более стабильные выходные характеристики сварочного тока и электрической дуги. Качество шва в конечном счете тоже гораздо выше. Цена выпрямителей не сильно отличается от цены трансформаторов, надежность также на высоте: ломаться в них практически нечему.

Основные недостатки такие же, как у трансформатора — высокий вес, сложность работы, сильная «просадка» напряжения в сети в процессе сварки.

Инверторы. Это наиболее современный тип сварочного аппарата. В отличие от обычных сварочных аппаратов, у которых силовой трансформатор работает на частоте сетевого напряжения 50 Гц, сварочный инвертор использует ток высокой частоты (несколько десятков килогерц). При этом для передачи необходимой энергии требуется трансформатор гораздо меньших размеров и массы, а сварка проходит при постоянном токе хорошего качества, что сказывается и на качестве шва. Обычный сварочный трансформатор на 160 А весит не менее 18 кг, а силовой трансформатор сварочного инвертора на 160 А весит не более 300 граммов и по размерам сравним с пачкой сигарет, при этом вес всего инвертора, с корпусом и всей электроникой, составляет 3–7 кг. Инвертор состоит из выпрямителя, сетевого фильтра, преобразователя в переменное напряжение высокой частоты, сварочного трансформатора, еще одного выпрямителя и управляющей схемы. Сварочный инвертор имеет значительно более широкий, чем у обычного аппарата, диапазон регулировки сварочного тока, что особенно важно при сварке тонкими электродами. Еще один «плюс» — у инверторов, как правило, эта регулировка гораздо точнее и выходные параметры намного стабильнее, что сильно упрощает подбор оптимального режима работы.

Все инверторные аппараты производятся по одной из двух технологий — MOSFET или IGBT.

Технология MOSFET была разработана примерно полвека назад, IGBT — более современная и экономичная — имеет множество преимуществ по сравнению с MOSFET. В Европе, где нормативы по энергопотреблению ужесточаются с каждым годом, найти в продаже MOSFET-инверторы уже невозможно. У нас они пока встречаются довольно часто. Инверторы MOSFET хорошо отработаны, стоят обычно дешевле и, невзирая на больший вес и габариты, все еще достаточно популярны, особенно для выполнения простых работ по сварке черных металлов. Производство компонентов MOSFET обходится дешевле, но и требуется их больше: в инверторе на 200 А можно встретить до 24 одинаковых силовых транзисторов MOSFET и в разы меньшее количество транзисторов IGBT (обычно около десятка). Инверторные аппараты IGBT способны работать при значительно большей частоте (60–85 кГц), чем MOSFET, что еще более снижает вес аппарата. Температура срабатывания термозащиты у IGBT-транзисторов составляет порядка 90 °С против 60 °С у MOSFET, это напрямую влияет на продолжительность непрерывной работы инвертора. Что касается ремонтопригодности, тут мнения «сервисменов» кардинально различаются. Некоторые считают, что компактный и имеющий меньшее количество деталей и силовых транзисторовинвертор чинить проще, другие — что более ремонтопригоден аппарат, выполненный по технологии MOSFET, с более крупными деталями и свободной компоновкой.

К тому же производители выпускают различные IGBT-аппараты, порой со сложной компоновкой и трудным доступом к отдельным деталям. В любом случае, если придерживаться мнения «чем меньше деталей — тем меньше вероятность поломки», следует обратить внимание на инверторы IGBT, к тому же за счет отличных параметров сварочного тока они лучше варят не только черные металлы, но и чугун, и нержавейку. Лидером производсва инверторных сварочных аппаратов является компания Линкольн Электрик(Lincoln Electric).

За счет использования в инверторах электронной системы управления с помощью обратных связей, можно получить выходные характеристики, подходящие для любого способа сварки. Наиболее важны функции Hot Start, Arc Force и Anti-Stick. В начале работы электроника обеспечивает дополнительный импульс тока, что облегчает поджиг дуги (функция Hot Start). Если электрод слишком быстро приближается к детали, функция Arc Force увеличивает сварочный ток, препятствуя залипанию. При залипании ток снижается или отключается, исключая возможность «приморозить» электрод (функция Anti-Stick).

В той или иной мере эти функции присутствуют во всех инверторах,в более дорогих моделях есть возможность их регулировки (например, Hot Start при сварке тонких листов металла не нужен, проще его уменьшить или вовсе отключить).

Недостатки у инверторов тоже есть, но таковыми их назвать можно с большой натяжкой. Следует различать использование инвертора в быту или на производстве.

Основной враг электронных схем — влага и пыль, особенно металлическая. Поэтому не рекомендуется включать его в запыленных помещениях и особенно работать «болгаркой» рядом с включенным инвертором.

Разумеется, при дожде работы следует прекращать, это запрещено правилами техники безопасности, и не только потому, что вредно для аппарата. Профессиональные модели лучше защищены от пыли и влаги, но и стоят соответственно. В любом случае время от времени аппарат нужно открывать и тщательно продувать сжатым воздухом.

Электроника чувствительна к качеству тока, поэтому в схему инверторов включают различные элементы защиты: датчики перегрева, предохранители, иногда — устройства отключения при падении напряжения ниже допустимого уровня, впрочем, практически все аппараты могут работать при напряжении от 170 до 250 В. Для защиты от резкого скачка напряжения (выше 270 В) многие производители устанавливают варисторы («таблетки»), раскалывающиеся при резком повышении напряжения. После этого поврежденный варистор следует заменить, этот ремонт прост и недорог. Если планируется автономная работа от электрогенератора, необходимо подбирать аппарат со встроенным компенсатором перепадов напряжения питающей сети. О его наличии производители предупреждают отдельно, без него инвертор может быстро выйти из строя.

Аппарат не следует хранить зимой в неотапливаемом помещении — электроника требует бережного отношения.

Есть и еще один «недостаток»: работать на трансформаторе или выпрямителе гораздо сложнее, чем на инверторе, зато научившийся работать на «трансе» без проблем перейдет на инвертор, а вот обратный переход гораздо сложнее — придется доучиваться.

ОСНОВНЫЕ ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА

Очень важным параметром при работе сварочного аппарата, независимо от его устройства, является продолжительность включения (ПВ) при различных значениях сварочного тока. Тут у разных производителей разные методики измерений. В европейском стандарте EN 60974-1 принимается во внимание продолжительность сварки при температуре 40 °C до первой остановки аппарата от перегрева, и ПВ высчитывается исходя из отношения этого времени к 10-минутному рабочему циклу. При более приближенных к реальности условиях по методике итальянской компании Telwin (t = 20 °C, работа с перерывами) учитывается в первую очередь количество электродов, которые можно использовать за этот период времени. Разумеется, ПВ, рассчитанный по второй методике, заметно выше и при выборе аппарата надо уточнить, как именно его считали. Впрочем, в процессе работы редко приходится жечь подряд несколько электродов на полной мощности без перерыва, и аппарат с заявленным «европейским» ПВ в 10–20 % будет работать до отключения столько же, сколько с 60–80 %-ным ПВ, рассчитанным по «телвиновской» методике.

Важным параметром и первым, на что обычно обращают внимание, считается диапазон изменения сварочного тока. Он косвенно указывает на мощность аппарата. Чем она больше, тем большего размера электрод можно установить и тем больше будет ПВ при работе небольшими электродами при равной силе тока. Для бытовых целей и работы ходовым 3-миллиметровым электродом всем видам трансформаторов с лихвой хватает максимальной мощности в 150 А, для инверторов — и того меньше, при этом токе они спокойно варят «четверкой». Следует учитывать, что на коробке с электродами обычно указывают рекомендуемые токи при работе с трансформаторами или выпрямителями, инвертор при таких токах уже может резать металл.

Еще один важный параметр — ток холостого хода. Он может находиться в пределах 60–85 В: чем выше, тем проще зажечь дугу.

Некоторые модели сварочных аппаратов способны функционировать совместно с устройствами для сварки аргоном, выпускаются также модели, работающие в полуавтоматическом режиме (сварка проволокой). Для бытового применения они не очень интересны — подобные опции требуются редко, а стоимость их гораздо выше, чем у простых моделей. Но если планируется работа на профессиональном уровне с различными видами металлов и тонкими листами, эти функции будут весьма полезны.

ВИДЫ СВАРКИ

Ручная дуговая сварка плавящимся электродом (ММА). Это наиболее популярный вид сварки, при котором роль электрода играет проволока, покрытая обмазкой.

В процессе плавления проволока соединяет свариваемые детали, а обмазка (шлак) защищает сварочную ванну от воздействия кислорода, также способствуя улучшению характеристик дуги и качества шва. Чаще всего таким образом сваривают черные металлы, чугун и некоторые виды цветных металлов и сплавов, однако добиться хорошего соединения в последнем случае довольно трудно: легкоплавкие компоненты сплавов выгорают, и соединение получается не слишком качественным.

Ручная сварка в среде защитных газов (TIG). Наиболее часто в качестве газа применяют аргон с небольшой примесью кислорода, чтобы выжечь грязь и окислы в процессе работы, а сварка проводится неплавящимся графитовым или вольфрамовым электродом. В качестве присадки используют прутки из того же материала, что и свариваемые детали. Качество шва при таком методе очень высокое, легкоплавкие компоненты сплавов и легирующие добавки не выгорают, сварочная ванна защищена от кислорода воздуха, образование шлака практически исключено. Сваривание почти всегда производится на постоянном токе прямой полярности, только для алюминия более подходит переменный ток или обратная полярность: так лучше разрушается оксидная пленка. Несмотря на то что такой способ довольно дорог и не отличается высокой скоростью работы, он достаточно популярен и порой незаменим для сварки любых металлов в случае малых объемов работ либо если автоматизировать процесс по разным причинам не удается.

Полуавтоматическая сварка. При ней в роли электрода обычно выступает сварочная проволока, автоматически подающаяся в зону сварки, хотя возможна и сварка неплавящимся электродом. Аппарат при этом перемещают вручную. Сварка производится постоянным или импульсным током, различают сварку в среде инертных (MIG) или активных (MAG) защитных газов и сварку порошковой проволокой — тогда газ не требуется. Для крупных объемов наплавляемого металла целесообразнее ММА-сварка. Сфера работы полуавтоматов — сварка тонких листов, высоколегированных сталей, цветных металлов, а также промышленное применение.

ДРУГИЕ МЕТОДЫ И СПОСОБЫ СВАРКИ

Помимо трех перечисленных основных методов сварки, используются и другие, особенно в промышленном производстве. Кратко опишем некоторые из них.

Плазменная сварка. Источником теплоты здесь служит плазменная струя, получаемая при ионизации рабочего газа между электродами, одним из которых может быть свариваемое изделие, либо оба электрода находятся в плазменной горелке — плазмотроне. Оба эти способа в промышленном производстве применяются чаще для наплавки и резки, чем для собственно сварки.

Контактная сварка. При ней соединенные заготовки или их соприкасающиеся участки прижимаются друг к другу, разогреваются электричеством до состояния пластического деформирования, а затем дополнительно сжимаются. Среди большого количества разновидностей контактной сварки можно выделить точечную, стыковую, рельефную и шовную.

При точечной сварке свариваемые детали соединяются внахлест, зажимаются между двумя электродами, затем включается импульс тока небольшого напряжения (несколько вольт) и значительной силы, до нескольких тысяч ампер. Таким образом, между деталями образуется сварная точка или сразу две, если электроды подводятся с одной стороны, а с другой подложена токопроводящая подкладка. Контактная сварка требует хорошей подготовки поверхностей, пригодна для многих металлов и сплавов, особенно популярна для сварки тонких листов. Коробление листов при этом невелико, качество (при должных параметрах сварки) также на высоте. Именно так, например, собирают автомобильные кузова на заводе. Метод хорошо поддается автоматизации, но может использоваться и в ручном режиме.

ЗАЩИТА СВАРЩИКА

Сварочный процесс сопровождается большим количеством опасных и вредных факторов: высокой температурой раскаленного металла и шлака, ярким свечением дуги в видимом, инфракрасном и ультрафиолетовом диапазонах, выделением токсичных газов и аэрозолей. При работе с электрическими аппаратами несоблюдение правил техники безопасности чревато риском поражения электрическим током. Поэтому необходимо позаботиться о приобретении маски и защитной одежды.

Сварочная маска или щиток. Это самый необходимый элемент, предназначенный для защиты глаз и лица. Изготавливается чаще всего из пластика или электрокартона (фибры). Щиток приходится держать одной рукой, маска крепится на голову. В конструкцию фильтра согласно ГОСТу должны входить защитное стекло и подложка из оргстекла. В качестве фильтра применяется либо затемненное стекло, либо фильтр «хамелеон», автоматически затемняющийся при возникновении дуги. «Хамелеон» гораздо удобнее, но и стоит дороже. В зависимости от условий сварки применяются стекла различной степени затемненности, в «хамелеоне» она почти всегда регулируется. Для сложных условий работ изготавливаются маски с фильтрами для дыхания или системой подачи воздуха снаружи, а также с возможностью крепления каски и наушников.

Одежда и другие средства защиты. Одежда и перчатки должны быть изготовлены из слабогорючих и нетлеющих тканей вроде брезента, прорезиненных материалов или кожи. Обувь тоже желательна «погрубее», ведь кроме искр и капель металла, на ногу можно случайно уронить железку. Наиболее практичны для этой цели ботинки из толстой кожи или резиновые сапоги. Вся одежда при работе должна быть застегнута и пригнана с таким расчетом, чтобы исключить попадание капель расплавленного металла в ее складки и защитить все участки кожи от вредного воздействия сварочной дуги. Для обеспечения электробезопасности используются коврики из резины или подобных диэлектрических материалов.

Не нужно забывать также и о других средствах защиты — исправность оборудования, наличие заземления, надежная фиксация сварочных проводов в аппарате и целостность их изоляции, надежный электрический контакт обратного провода на детали и т.п. Наконец, не стоит упускать из виду и надежное закрепление свариваемых деталей. Если правильно организовать рабочее место и работать, сообразуясь со своими возможностями и без спешки, тогда и работа, и результат будут только радовать.

ckmt.ru

Виды сварочных аппаратов для разных видов сварки

   Как и подавляющее большинство всего электрического инструмента, сварочники разделяются на две обширные группы – бытовые и профессиональные. К бытовым моделям относятся агрегаты, рассчитанные на сравнительно небольшую продолжительность непрерывной работы. Они чаще всего имеют показатель силы тока менее 200 Ампер и подключаются от электросети со стандартным напряжением 220 В и частотой 50 Гц. Возможностей бытового сварочного оборудования вполне достаточно для решения целого спектра сварочных задач. К примеру, они отлично справляются со свариванием армированных каркасов, решеток, ворот, труб и котлов отопления, регистров и т.д. Для частного хозяйства и «гаража» такой модификации сварочного аппарата точно «хватит».

  Устройства из профессиональной серии могут подключаться как к сети 220, так и 380 В (с частотой свыше 50 Гц). Большинство из них «выдает» силу тока свыше 200 Ампер. Кроме того, они имеют больший вес и размеры, чем бытовые сварочники, поэтому оснащаются специальными колесиками для удобства перемещения и транспортировки. Сфера применения профессиональных аппаратов очень широка. Без них не обойтись во многих отраслях промышленности и производства и специализированных крупных мастерских (например, по ремонту автомобилей). Применяются они и для надежного сваривания металлокаркасов и прочих ответственных конструкций в области строительства. Монтаж газовых и нефтепроводов также невозможен без использования профессионального сварочного оборудования.

   Процесс сваривания металлов как при применении бытовых, так и профессиональных сварочников осуществляется посредством переменного либо постоянного тока. Это зависит от ряда факторов, таких как требуемое качество шва, вид металла и др. С уверенностью можно сказать, что наибольшим спросом продолжают пользоваться сварочные устройства, которые предназначены для работы обычным штучным электродом. Это довольно простые по конструкции, отличающиеся высокой ремонтопригодностью, надежные и функциональные агрегаты. В настоящее время особой востребованностью пользуются современные инверторы и полуавтоматы. Также в продаже есть и традиционные трансформаторы и простые выпрямители.

 Трансформаторы

   Это самый «древний» вид сварочников, имеющий предельно простое устройство. Они осуществляют преобразование переменного тока с большим напряжением в тот же переменный ток, но имеющий уже меньшее напряжение. Благодаря этому и становится возможным проведение сваривания. Регулирование силы тока осуществляется в результате смешения положения обмотки катушек как относительно друг друга, так и основного сердечника. По способу настройки рабочих параметров все трансформаторы можно разделить на несколько типов: с фазовой регулировкой (тиристорные), со стандартным магнитным рассеиванием и с увеличенным магнитным рассеиванием. Именно от крутопадающих характеристик зависят особенности функционирования и настройки той или иной модификации сварочного аппарата трансформаторного типа.

  Конечно же, применение переменного тока делает электродугу непостоянной – поэтому необходимо постоянно ее поддерживать. Нестабильность дуги, большое количество газовых включений и шлаковых образований приводит к существенному разбрызгиванию металла и довольно низкому качеству шовного соединения.

  Кроме того, трансформаторы являются достаточно громоздкими и тяжелыми устройствами, потребляют много электрической энергии и обладают повышенной чувствительностью к колебаниям сетевого напряжения. Но варить ими вполне можно – как внахлест, так и встык. Опытный сварщик в состоянии хорошо проварить даже ответственный шов с помощью трансформатора. Сварочное оборудование данного вида до сих пор применяется в различных сферах. Следует отметить, что посредством переменного тока можно сваривать лишь «чернуху» – стали самых «ходовых» марок и определенные марки чугуна.


 Выпрямители

   Следующим «поколением» сварочных аппаратов можно считать выпрямители, которые позволили избавиться от всех недостатков применения переменного тика. В таких агрегатах кроме снижения тока, поступающего из сети, осуществляется еще и преобразование «переменки» в «постоянку». Это становится возможным благодаря внедрению в конструкцию аппарата блока полупроводников-диодов, которые и «превращают» переменный синусоидальный ток в постоянный линейный, обладающий уже пологопадающими характеристиками.

   Высокая стабильность электродуги позволяет проваривать герметичные и высококачественные швы равномерной глубины. Также существенно снижается разбрызгивание. А благодаря лучшей защищенности дуги соединение получается однородным и достаточно прочным, а необходимость в дополнительной очистке деталей от капель «брызгающего» расплава отпадает. Еще один плюс – возможность работы всеми типами электродов.

   И варить можно не только черные металлы. Например, постоянный обратнополярный ток используется для сваривания алюминиевых деталей. Ведь на поверхности этого цветного металла (даже когда он расплавлен) находится оксидная пленка, которая препятствует сварке металла током прямой полярности, так как не происходят свободные атомарные реакции. Разрушение этой пленки становится возможным лишь при потоке заряженных частиц изнутри расплава. Таким образом образуется молекулярная решетка между соединяемыми алюминиевыми плоскостями. Область применения выпрямителей намного шире, чем трансформаторов: любой чугун и сталь (высоколегированная – в том числе), цветные металлы (медь, титан, никель и др., а также их сплавы).

 Инверторы

   Так называемые сварочные инверторы – это одно из самых удачных изобретений в сфере сварочного дела за последнее десятилетие. Небольшой вес и компактность наряду с мощностью и функциональностью сделали такие аппараты лидерами продаж на сегодняшний день. Автоматизация настройки рабочих режимов позволяет быстро научиться варить инверторами – что делает их оптимальным вариантом для новичков. А специалисты могут существенно повысить производительность работы, заменив современным сварочником инверторного типа выпрямитель или трансформатор.

  Инверторные агрегаты устроены не так уж и сложно. Переменный ток сети, проходя сквозь сетевой выпрямитель, сглаживается и преобразуется в постоянный. После он поступает непосредственно в инверторный блок (это и есть частотный преобразователь), где снова становится переменным, но уже с гораздо большей частотой. Затем в дело вступает высокочастотный миниатюрный трансформаторный блок, где осуществляется понижение напряжения. Последний этап – это силовой выпрямитель. Таким образом, на выходе мы имеем высокомощный постоянный ток.

  За работу частотного преобразователя отвечает микропроцессорный блок автоматического контроля. Он и позволяет с высокой точностью настраивать различный диапазон вольтамперных характеристик – от крутопадающих до возрастающих. Достоинство инверторов в том, что на выходе ток имеет практически идеально гладкую кривую, поэтому и электрическая дуга является очень стабильной.

  Инверторные сварочные аппараты можно настроить очень точно, поэтому с их помощью становится возможным качественное выполнение самых разных задач. Кроме того, они нечувствительны к скачкам напряжения в сети. Шов получается просто отличным по всем показателям. Сваривать можно даже листовой тонкостенный металл. КПД инверторов – не менее 90 % (для сравнения: некоторые трансформаторы имеют КПД всего 30 %). Наличие таких полезных опций, как горячий старт, антизалипание электрода, импульсное сваривание превращает эксплуатацию агрегата в удовольствие.

  Варить инверторами можно все – черные и цветные металлы любой толщины в любых положениях в пространстве. Электроды также можно применять всех видов.

Полуавтоматы

   Данный вид сварочного оборудования позволяет не только существенно уменьшить временные затраты при выполнении различных сварочных операций, но и добиться более качественного провара. Шов получается сплошным – так как постоянно менять электроды не нужно. Полуавтоматическая техника предназначена для сварки в газовой среде (газ может быть как инертным, так и активным). Название «полуавтомат» подразумевает то, что сплошная электродная проволока подается автоматически к электрической дуге. Полуавтоматический «комплект» включает в себя источник тока (трансформатор/выпрямитель/инвертор), блок подачи проволоки, газовый баллон, электрические кабели, газовые шланги и горелку. То, какой газ применяется, зависит от вида металла, с которым работают. В качестве активного газа может выступать азот, кислород либо углекислый газ, в качестве инертного – гелий либо аргон. Чаще используются их смеси. Из баллона к горелке газ подходит по несущим патрубкам, а из горелки подается непосредственно к электродуге. Преимущество сварки «с газом» в том, что он дополнительно защищает сварную ванну от негативного действия газового состава воздуха окружающей среды, а также стабилизирует саму электрическую дугу и придает определенные химические свойства сварному шву.

   Через горелку автоматическим образом непрерывно подается проволока, заменяющая в данном случае штучный электрод. Подбирая соответствующим образом сочетание смесей газов и различных видов электродной проволоки можно изменять в нужном направлении свойства сварной ванны. Очень хороши полуавтоматы, источник тока которых позволяет варить не только обыкновенной стальной проволокой, но специальной порошковой (или самозащитной). Ее отличительная особенность в том, что внутри внешней стальной оболочки имеется сердечник, состоящий из разного по химсоставу флюса. Когда такая порошковая проволока загорается, то образуется облако газа, которое выполняет роль газа, подающегося из баллона при сварке простой проволокой. Эффект тот же самый – сварная ванна защищается от окисления воздухом, активные компоненты сердечника придают металлу нужные свойства, электрическая дуга горит намного стабильнее. Только вот газового баллона, шлангов и горелки уже не требуется.

   При необходимости можно приобрести и универсальную полуавтоматическую модификацию, которая рассчитана как на работу с применением газов, так и проволоки самозащитного типа. Механизмы, отвечающие за подачу проволоки, бывают как интегрированными в корпус агрегата, так и отдельными. Каждой разновидностью может оказаться удобнее варить в различных условиях. Такие подающие системы по количеству роликов производятся как двух-, так и четырехроликовые. Различными по форме и способу установки могут быть и сами ролики – это зависит от того, какая разновидность проволоки «загружается» в подающий блок: порошковая, медная, алюминиевая, стальная и др. Проволока подбирается по типу и диаметру с зависимости от вида и толщины свариваемого металла.

   Настройка и регулирование внешних параметров может осуществляться как в автономном режиме (в частности – с использованием электронных систем), так и ручным способом, когда за процессами следит сам оператор. Сварочники MIG-MAG (работающие с применением активного/инертного газа) отличаются очень высокой производительностью и обеспечивают отличное качество шва при работе с любыми видами металлов и их сплавами (в том числе – с разнородными), а также с тонкостенными заготовками и деталями толщиной свыше двадцати миллиметров. Из недостатков полуавтоматов можно выделить большие потери на угар и разбрызгивание металла сварной ванны.

TIG – аппараты

   Сварочная техника TIG (особенно с источником тока инверторного типа) позволяет производить сваривание с повышенным качеством сварного соединения. Поэтому она является во многом незаменимой в тех случаях, когда требуется проварить особо ответственные швы. Последние, помимо чрезвычайной надежности, отличаются еще и эстетичностью. При сварке TIG в качестве расходных материалов применяются графитовые либо вольфрамовые неплавящиеся электроды. Аппаратура работает по такому же принципу, что и при сварке MIG/MAG: по подающим шлангам к горелке поступает инертный защитный газ, от электрического блока – AC/DC ток, а электрод устанавливается в горелку. Баллоны могут заправляться гелием, аргоном, азотом и смесями этих газов. Как правило, при сварке электродом неплавящегося типа капельный перенос электродного расплава в сварную ванну отсутствует. По этой причине необходимо использовать дополнительные расходники – специальные присадочные проволоки или ленты. Применяя присадки, разные по химсоставу, можно изменять свойства самого сварного шва. На постоянном токе варят чугун и сталь различных марок. Режим переменного тока используется для работы с цветными металлами.

  Аргонодуговая сварка – это один из самых сложных процессов в сварочном деле, который требует от сварщика не только большого практического опыта, но и теоретической подкованности. Так что новичкам «садиться» за TIG-агрегаты не рекомендуется, несмотря на то, что настройки инверторных модификаций во многом автоматизированы и оснащены упрощающими сварочный процесс функциями. Начать лучше с обычного инвертора – чтобы научиться держать дугу и проваривать металл, а потом уже осваивать более «продвинутое» сварочное оборудование.

  Сварочники TIG используются очень широко для работы со всеми видами чугуна и стали, цветметом и его сплавами. Сравнительно невысокая производительность таких аппаратов вполне компенсируется великолепным качеством швов и незначительными металлопотерями.

Точечная сварка –  споттеры

   Необходимость в точечной сварке возникает тогда, когда требуется провести локальное соединение двух заготовок/деталей. Такие аппараты называют еще споттерами. Без них не обойтись в сфере автомобильной промышленности, а также – в крупных СТО и мастерских по ремонту автомобилей. Для мастерских, работающих по профилю кузовного ремонта, оптимальным вариантом станет приобретение профессиональной модификации агрегата точечной сварки – мощного и функционального. Для небольшого автосервиса и для частного «гаражного» использования вполне хватит и покупки специальных клещей для выполнения точечных сварных работ.

  Все оборудование данного типа работает по следующему принципу: электрический ток используется для сваривания металла под давлением. Между парой медных электродов рабочие поверхности заготовок зажимаются внахлест. Проходя от первого электрода ко второму через свариваемые детали, электродуга образует локальный расплав металла обеих заготовок. Когда такое кратковременное воздействие дуги заканчивается, давление клещей усиливается. В итоге расплавленный металл кристаллизуется и соединяет металлические изделия друг с другом. В подавляющем большинстве случаев точечная сварка применяется для работы с листовым металлом.

  Для скрепления листов большой площади по центру применяется специальный односторонний пистолет. При его действии образуется два сварных точечных соединения, расположенных рядом. Сила сварочного тока может доходить до 9000 Ампер, но такое воздействие является почти моментальным.

  Для споттеров выпускается большой ассортимент всевозможных расходников, таких, как шпильки, петли, наварные крюки, заклепки и т.п. К достоинствам точечной сварки относится высокая производительность, хорошее качество соединения и внешняя эстетичность.

 Плазменная резка

   Аппаратура для проведения разрезания металлических заготовок с использованием плазмы функционирует по следующему принципу: к плазменной горелке поступают по шлангам воздух/газ с высокой скоростью и электрический ток для создания электрической дуги. При таком взаимодействии происходит ионизация газового потока. Температура образовавшейся плазмы может достигать показателя в 20 000 К. Разрезание металлической заготовки осуществляется в результате ее расплавления плазменной струей и последующего испарения (вымывания) высокоскоростным ионизированным потоком.

 Как и все подобное оборудование, аппараты для плазморезки могут представлять собой большие и габаритные профессиональные установки для резки металла в промышленных масштабах и бытовые устройства – компактные и легкие, с инверторным блоком электропитания.

  Достоинства плазменной резки трудно переоценить. Во-первых, с помощью плазмы можно качественно, быстро и с высокой точностью разрезать любые металлы. Во-вторых, никакой дополнительной обработки готовых деталей не требуется, так как разрез получается очень аккуратным. В-третьих, плазморезка позволяет проводить фигурный раскрой металлических листов. В-четвертых, ионизированный поток способен справиться с заготовками со стенкой до 200 мм – и это без возникновения температурной деформации разрезаемых поверхностей. Единственным минусом является то, что данный способ резки металла требует приобретения целого «арсенала» расходников, которые изнашиваются в два раза быстрее, чем расходные материалы для ручной сварки дугового типа. Помимо электродов потребуются диффузоры, сопла, направляющие и защитные колпаки.

www.vse-o-svarke.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
