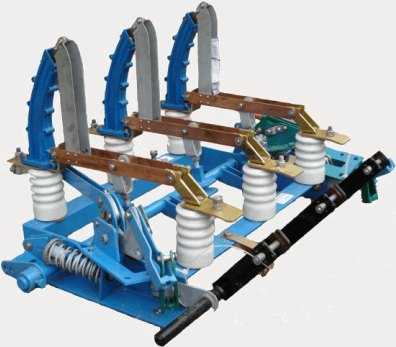

Выключатель нагрузки ВНР 10/630 10з УЗ в Волгограде

Выключатели ВНР
Предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частоты 50 и 60 Гц для системы с заземленной и изолированной нейтралью.



Структура условного обозначения
В - выключатель; Н - нагрузки; Р - тип привода ручной; п - со встроенными предохранителями; 10 - номинальное напряжение, кВ; 400, 630 - номинальный ток, А; 10 - номинальная периодическая составляющая сквозного тока к.з., кА; з - с ножами заземления расположенными снизу или сверху рамы выключателя; зп - заземляющие ножи расположены за предохранителями сверху или снизу выключателя; У- климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.

 Выключатель нагрузки ВНР 10/400 10з У3



Выключатель нагрузки ВНР 10/400 состоит из сварной рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся контактные ножи, а на остальных изоляторах, расположенных в верхней части рамы - главные и дугогасительные контакты.(Рис.1)

Передача движения от рычагов вала к контактным ножам осуществляется посредством изоляционных тяг.
На концах вала установлены по две отключающих пружины, позволяющих с определенной скоростью отключение выключателя после освобождения механизма свободного расцепления привода, а также два резиновых буфера для смягчения ударов при отключении.
Размыкание дугогасительных контактов происходит в дугогасительных камерах, выполненных из фенопласта и имеющих вкладыши из стеклонаполненногополиамита. Дугогасительным камерам и вкладышам придана дугообразная форма. Это дает возможность входить в них подвижным дугогасительным контактам.
При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем - дугогасительные контакты.
В отключенном положении подвижный дугогасительный контакт образует видимый воздушный промежуток с дугогасительной камерой, как в обычном разъединителе. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги стеклонаполненныйполиамит выделяет большое количество газов, поток которых гасит дугу

 Рис.1

К выключателю ВНР-10 400 могут последовательно подключаться силовые плавкие предохранители с кварцевым заполнением типа ПТ. В таком исполнении выключатель нагрузки имеет типовое обозначение ВНРп-10. Предохранители могут быть установлены сверху или снизу выключателя.(рис.2)

 Рис.2

ufo-stroy.ru

Выключатели ВНР-10/630 | А-Энерго

Выключатели ВНР применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).











Структура условного обозначения

Пример: ВНРп-10/400(630)-20

В

выключатель;

Н

нагрузки;

Р

тип привода ручной;

п

со встроенными предохранителями;

10

номинальное напряжение, кВ;

400(630)

номинальный ток, А;

20

номинальная периодическая составляющая сквозного тока к.з., кА;

Наличие и расположение заземляющих ножей

без символа

без заземляющих ножей

з

заземляющие ножи снизу (со стороны шарнирных контактов)

зв

заземляющие ножи сверху (со стороны шарнирных контактов)

заземляющие ножи с двух сторон

зп

заземляющие ножи расположены за предохранителями(снизу)

з-зп–с

ножами заземления со стороны шарнирных контактов и за предохранителями, расположенными снизу выключателя

У или УХЛ

климатическое исполнение по ГОСТ 15150-69

2 или 3

категория размещения по ГОСТ 15150-69



Условия эксплуатации

  • высота над уровнем моря до 1000 м;
  • температура окружающего воздуха от -50С до + 45С;
  • окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;
  • рабочее положение в пространстве-установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5гр. в любую сторону

Технические характеристики ВНР

Наименование параметра

Значение параметра

ВНР-10/400(630)-20з

ВНРп-10/400(630)-20з

ВНРп-10/400(630)-20зп

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

400(630)

Номинальный ток отключения при cos φ>=0,7, А

400(630)

Нормированные параметры сквозных токов короткого замыкания:



наибольший ток(ток электродинамической стойкости), кА

51

номинальное начальное значение периодической составляющей, кА

20

среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА

20

время протекания тока (время короткого замыкания), с

1

Нормированные параметры тока включения:



наибольший ток, кА

51

начальноее действующее значение периодической составляющей, кА

20





На данный момент нет содержимого, классифицированного этим термином.

electro63.ru

Выключатель нагрузки ВНР-10/630-20з У3 - ООО "Смартснаб"

Описание

Выключатель нагрузки автогазовый типа ВНР-10/630 с заземляющими ножами

Выключатели ВНР предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНР относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасительной камеры при воздействии на них гасимой дуги.

Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки – 25 лет.

Гарантийный срок эксплуатации – два года со дня ввода выключателя в эксплуатацию, при условии соблюдения условий хранения, монтажа и эксплуатации.

Структура условного обозначения на примере ВНР-10/630-10зпУ3

  • В – выключатель
  • Н – нагрузки
  • Р – тип привода ручной
  • 10 – номинальное напряжение сети, кВ
  • 630 – номинальный ток, А
  • У3 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Выключатели нагрузки изготавливаются в следующих исполнениях

  • ВНР-10/630-10У3 – выключатель нагрузки для включения и отключения токов нагрузки
  • ВНР-10/630-10зУ3 – выключатель нагрузи с ножами заземления снизу или сверху
  • ВНР-10/630-10зпУ3 – выключатель нагрузки с ножами заземления и предохранителями

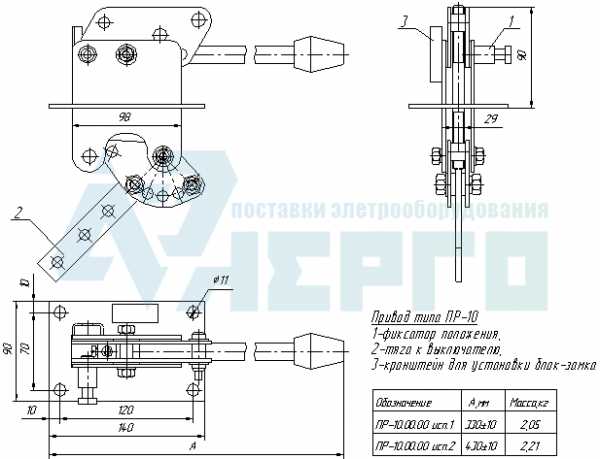

Для включения и отключения рабочих ножей применяется ручной привод типа ПР-17. Для включения и отключения заземляющих ножей применяется ручной привод типа ПР-10.

Условия эксплуатации выключателей нагрузки ВНР-10/630

  • температура окружающего воздуха от -45°С до +40°С
  • высота установки над уровнем моря не более 1000 м
  • относительная влажность воздуха 80% при 15°С
  • окружающая среда – промышленная атмосфера типа П
  • рабочее положение в пространстве – установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Технические характеристики ВНР-10/630

Наименование параметраЕдиница изм.Значение
Номинальное напряжениекВ10
Наибольшее рабочее напряжениекВ12
Номинальный токА630
Наибольший ток (ток электродинамической стойкости)кА25
Номинальное начальное значение периодической составляющей сквозного тока короткого замыканиякА10
Среднеквадратичное значение тока за время его протекания (ток термической стойкости)кА10
Время протекания тока (время короткого замыкания)с1
Масса с заземляющими ножами (с заземляющими ножами и предохранителями), не болеекг60 (90)
Габаритные размеры ВНР-10/630-10зУ3 (габаритные размеры ВПР-10/630-10зпУ3), длина x ширина x высотамм730х500х932 (1090х932х608)
Срок службы до списаниялет25

smartsnab.com

Выключатель нагрузки ВНР-10/630 | АльянсЭнерго

Выключатели ВНР предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНР относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасительной камеры при воздействии на них гасимой дуги.

Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки - 25 лет.

Гарантийный срок эксплуатации - два года со дня ввода выключателя в эксплуатацию, при условии соблюдения условий хранения, монтажа и эксплуатации.

Исполнения выключателей нагрузки ВНР-10/630

  • ВНР-10/630-10У3 - выключатель нагрузки для включения и отключения токов нагрузки
  • ВНР-10/630-10зУ3 - выключатель нагрузи с ножами заземления снизу или сверху
  • ВНР-10/630-10зпУ3 - выключатель нагрузки с ножами заземления и предохранителями

ля включения и отключения рабочих ножей применяется ручной привод типа ПР-17. Для включения и отключения заземляющих ножей применяется ручной привод типа ПР-10.


Условия эксплуатации выключателя нагрузки ВНР-10/630

Выключатели предназначены для применения в климатических условиях УХЛ, категория размещения 3 по ГОСТ 15150-69.

  • температура окружающего воздуха от -45°С до +40°С
  • высота установки над уровнем моря не более 1000 м
  • относительная влажность воздуха 80% при 15°С
  • окружающая среда - промышленная атмосфера типа П
  • рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Структура условного обозначения ВНР-10/630

  • В - выключатель
  • Н - нагрузки
  • Р - тип привода ручной
  • 10 - номинальное напряжение сети, кВ
  • 630 - номинальный ток, А
  • У3 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Технические характеристики выключателя нагрузки ВНР-10/630

  • Номинальное напряжение, кВ: 10
  • Наибольшее рабочее напряжение, кВ: 12
  • Номинальный ток, А: 630
  • Наибольший ток (ток электродинамической стойкости), кА: 25
  • Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, кА: 10
  • Среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА: 10
  • Время протекания тока (время короткого замыкания), с: 1
  • Масса с заземляющими ножами (с заземляющими ножами и предохранителями), не более, кг: 60 (90)
  • Габаритные размеры ВНР-10/630-10зУ3 (габаритные размеры ВПР-10/630-10зпУ3), длина x ширина x высота, мм: 730х500х932 (1090х932х608)
  • Срок службы до списания, лет: 25

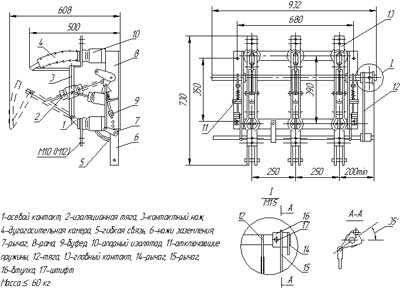

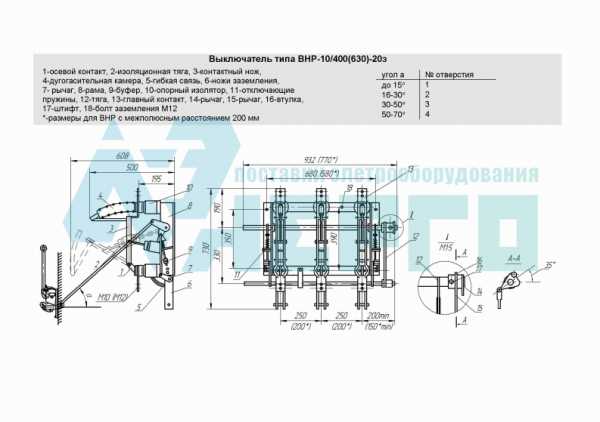

Габаритные размеры выключателя нагрузки ВНР-10/630

  1. Осевой контакт
  2. Изоляционная тяга
  3. Контакный нож
  4. Дугогосительная камера
  5. Гибкая связь
  6. Ножи заземления
  7. Рычаг
  8. Рама
  9. Буфер
  10. Опорный изолятор
  11. Отключающие пружины
  12. Тяга
  13. Главный контакт
  14. Рычаг
  15. Рычаг
  16. Втулка
  17. Штифт

    Выключатель нагрузки ВНР-10/630 имеет следующие метки:

    Наши специалисты готовы оказать вам любую техническую поддержку!
    Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
    Вы можете связаться с ними по телефону (812) 740-09-03.
    Вы так же можете задать вопрос прямо на сайте.
    Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.

    all-energo.ru

    Выключатель нагрузки ВНР-10/630 У3

    Номинальное напряжение: 10 кВ
    Наибольшее рабочее напряжение: 12 кВ
    Номинальный ток: 630А
    Масса: 60 кг

    Интсрукция

    Выключатели нагрузки ВНР-10/630 У3 предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях (КТП) на класс напряжения до 10 кВ трехфазного переменного тока частоты 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

    Структура условного обозначения выключателя нагрузки ВНР-10/630 У3:

    В – выключатель;

    Н – нагрузки;

    Р – тип привода ручной;

    10 – номинальное напряжение, кВ;

    630 – номинальный ток, А;

    У – климатическое исполнение по ГОСТ 15150-69;

    3  – категория размещения по ГОСТ 15150-69.



    Выключатель нагрузки ВНР-10/630 У3 состоит из сварной рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся контактные ножи, а на остальных изоляторах, расположенных в верхней части рамы — главные и дугогасительные контакты. Передача движения от рычагов вала к контактным ножам осуществляется посредством изоляционных тяг. На концах вала установлены по две отключающих пружины, позволяющих с определенной скоростью отключение выключателя после освобождения механизма свободного расцепления привода, а также два резиновых буфера для смягчения ударов при отключении. Размыкание дугогасительных контактов происходит в дугогасительных камерах, выполненных из фенопласта и имеющих вкладыши из стеклонаполненного полиамита. Дугогасительным камерам и вкладышам придана дугообразная форма. Это дает возможность входить в них подвижным дугогасительным контактам. При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем — дугогасительные контакты. В отключенном положении подвижный дугогасительный контакт образует видимый воздушный промежуток с дугогасительной камерой, как в обычном разъединителе. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги стеклонаполненный полиамит выделяет большое количество газов, поток которых гасит дугу.

    Выключатели нагрузки ВНР-10/630 У3 снабжаются ножами заземления. Ножи заземления приварены к валу. К контактным пластинам ножей заземления приклепаны медные контакты. К раме выключателя ножи заземления присоединяются с помощью боковых пластин. Ножи заземляют нижние выводные контакты выключателя и устанавливаются внизу под выключателем.

    Управление ножами заземления выключателя нагрузки ВНР-10/630 У3 осуществляется отдельным приводом ПР-10, расположенным с противоположной стороны от привода выключателя, т.е. если привод выключателя расположен справа от выключателя, то привод ножей заземления — слеваборот. Привод для управления ножами заземления входит в комплект поставки. Вал ножей заземления и вал связаны блокировкой, которая не позволяет включить ножи заземления при выключенном выключателе. При отключенном выключателе ножи заземления можно включать и отключать. При включенных ножах заземления выключатель включить невозможно. Управление выключателем нагрузки может производиться ручным приводом типа ПР-17.

    Условия эксплуатации выключателя нагрузки ВНР-10/630 У3:
    • высота над уровнем моря до 1000 м;

    • температура окружающего воздуха от -50С до + 45С;

    • окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;

    • рабочее положение в пространстве-установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5гр. в любую сторону

    systema21.ru

    ВНР 10/630 выключатель нагрузки — Трансформаторы тока и напряжения

    Описание

    Технические характеристики выключателя нагрузки ВНР 10/630 У2.

    1. Номинальное напряжение, кВ                                                                               10

    2. Наибольшее рабочее напряжение, кВ                                                                 12

    3. Номинальный ток, А                                                                                                 630

    4. Номинальный ток отключения при cos φ = 0,7, А                                           630

    5. Номинальный ток электродинамической стойкости, кА                               42

    6. Ток термической стойкости в течение 1 с, кА                                                     25

    7. Механическая износостойкость, циклов

    «включение — произвольная пауза — отключение»                                                2000

    8. Начальное действующее значение периодической

    составляющей тока включения, кА                                                                             20

    9. Наибольший пик тока включения, кА                                                                   41

    10. Коммутационная износоустойчивость

    «включение — произвольная пауза — отключение»:

    — при номинальном токе 630 А                                                                                      30*

    — при номинальном токе 400 А                                                                                      30*

    — при номинальном токе 300 А                                                                                      100*

    * Без замены камер дугогасительных.

    11. Собственное время включения, с, не более                                                          0,15

    12. Допустимое количество циклов без ревизии

    для различных режимов работы:

    1) Включение и отключение номинального тока при cosφ > = 0,7                     30

    2) Включение и отключение номинального тока при cosφ = 0,3                        10

    3) Включение и отключение 5% номинального тока при cosφ >=0,7                20

    4) Включение и отключение зарядного тока кабеля не менее 10 А,

                операция отключения должна происходить после полного

                затухания переходной составляющей                                                              10

    5) Операция включения при наибольшем рабочем напряжении

    (12 кВ) и токе к.з. 20 кА (амплитуда 41 кА)**                                                             2

    6) Операция отключения зарядных токов кабеля при заземлении

    одной из фаз со стороны нагрузки                                                                                10

    7) Операция отключения зарядных токов кабеля при заземлении

    одной из фаз со стороны источника питания                                                            10

    8) Включение и отключение тока х.х. трансформатора (10 А)                             20

    ** После выполнения операций по п. 5 проводится ревизия выключателя

    с заменой камер дугогасительных.

    13. Электрическая прочность, испытательное напряжение

    промышленной частоты, действующее значение, кВ                                              42

    14. Импульсное напряжение, амплитуда полного импульса, кВ                          75

    15. Масса(исполнение с одной группой зазем. ножей), кг                                      32

    Габаритные размеры выключателя нагрузки ВНР 10/630 У2.

    www.currenttrans.biz

    Выключатель нагрузки ВНА 10/630 10 УЗ

    Номинальное напряжение, кВ

    10

    Максимальное рабочее напряжение

    12

    Номинальный ток, А

    630

    Наибольший ток включения при соsψ >0,7; А

    1000

    Нормированные параметры токов термической и электродинамической стойкости



    Ток термической стойкости, кА в течение 1 сек

    63

    Ток электродинамической стойкости, кА

    25

    Испытательные напряжения изоляции главной цепи



    Кратковременная (одноминутная), кВ

    42

    Полного грозового импульса

    75

    Нормированные параметры токов включения и отключения



    Намагничиваемого тока силовых трансформаторов, А

    2,5

    Зарядных токов воздушных и кабельных линий, А

    4,0

    Электрическое сопротивление главной токопроводящей цепи полюса (фазы), мкОМ, не более

    100

    Степень защиты оболочки

    IР00



    atrans.in.ua

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
