сечение пластиковых труб, как выбрать, какой диаметр для водоснабжения

Содержание:

При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.


Характеристики водопроводных труб

Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.


Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:

  • Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
  • Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
  • Толщина стенок;
  • Длина трубы.

Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.

Зависимость длины и диаметра труб

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра труб от длины водопроводной магистрали выглядит следующим образом:

  • При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
  • Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
  • Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.


При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.


Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

  1. Общая протяженность водопроводной магистрали;
  2. Предполагаемое количество соединений;
  3. Предполагаемое количество колен и изгибов конструкции;
  4. Напор воды в трубопроводе.

Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул. Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.


Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.


trubaspec.com

10, 16, 50, 70, 75, 90 мм, видео-инструкция по монтажу своими руками, большого диаметра, таблица, маркировка, фото и цена

По каким нормативным документам производятся полимерные трубы? Какие именно пластики применяются для их изготовления? Наконец, какие диаметры пластиковых труб предусмотрены действующими российскими стандартами? Попробуем ответить на эти вопросы.

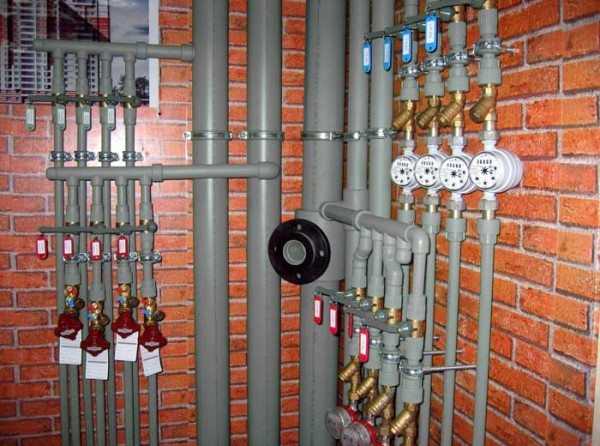

Водомерный узел. Разводка выполнена полимерными трубами.

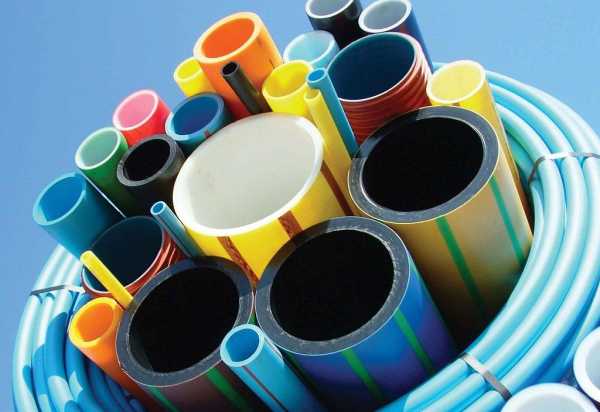

Перечень

Для начала разберемся с перечнем материалов.

  • Поливинилхлорид используется для изготовления напорной и безнапорной канализации. Водопроводные трубы из этого полимера не получили большого распространения ввиду сочетания хрупкости и низкой (не более 60С) рабочей температуры.
  • Полиэтилен применяется преимущественно для прокладки напорных водопроводов холодного водоснабжения. Ограничения по температуре для этого полимера еще жестче, чем для ПВХ: полиэтилен начинает размягчаться уже при 45 — 50 градусах.

Обратите внимание! Использующиеся в качестве канализационных коллекторов пластиковые трубы большого диаметра — это преимущественно тот же полиэтилен.

  • Полипропилен, напротив, весьма термостоек. Диапазон рабочих температур до +95С позволяет использовать его для отопления и горячего водоснабжения. Кроме напорных трубопроводов, пластик используется для сооружения систем канализации.
  • Сшитый полиэтилен тоже применяется для этих целей: образование поперечных связей между молекулами полимера радикально меняет его физические свойства. Цена материала, разумеется, заметно выше, чем у обычного полиэтилена.

Труба из сшитого полиэтилена и устройство фитинга для нее.

Стандарты

Таблица диаметров пластиковых труб, предназначенных для водопроводов, систем отопления, напорной канализации и т.д., содержится в ГОСТ 52134-2003.

А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера — 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.

Вернемся к ГОСТ 52134-2003. Согласно документу, маркировка пластиковых труб для напорных трубопроводов может включать:

  • Максимально допустимое рабочее давление при температуре 20С. Оно обозначается буквами PN и указывается в атмосферах.
  • Параметр SDR, описывающий отношение наружного диаметра к толщине стенки. Чем выше его значение, тем меньшей прочностью на разрыв обладает трубопровод.
  • Сами наружный диаметр и толщину стенки.
  • Указание на материал, из которого произведено изделие. Как правило, используется следующая система обозначений:
ОбозначениеРасшифровка
PE (ПЭ)Полиэтилен
PVC-U (НПВХ)Непластифицированный поливинилхлорид
PP-R (ПП-Р, или ПП тип 3)Полипропилен рандомсополимер
PE-X (ПЭ-С)Сшитый полиэтилен

Пример маркировки.

Обратите внимание! Это неполный перечень описываемых стандартом материалов. Мы намеренно опускаем экзотику вроде хлорированного поливинилхлорида или полибутена — просто потому, что шансы встретить их в строительном магазине стремятся к нулю.

Итак, перейдем к размерам. Увы, нам придется лишь обозначить их границы, а не приводить полный перечень.

Поливинилхлорид

Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный — 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.

Обратите внимание! Приведенный в стандарте сортамент не означает, что вся присутствующая на российском рынке продукция будет в точности соответствовать указанным в нем размерам. Мало того, что многие специфические изделия производятся по ТУ, не стоит забывать про импорт. К примеру, пластиковая труба 70 мм документом не предусмотрена; однако китайские поставщики предлагают ее.

Полиэтилен

Как уже говорилось, этот полимер массово применяется для прокладки магистральных водопроводов.

Прокладка магистрального водопровода полиэтиленом.

Помимо диэлектрических свойств и исключительной стойкости к агрессивным средам, полиэтилен удобен тем, что сохраняет эластичность при отрицательных температурах. Подвижки грунта, образование в трубопроводе ледяной пробки и прочие неприятности, фатальные для стали и чугуна, в этом случае вызовут лишь временную деформацию с возвратом к прежним размерам и геометрии после устранения вызвавшего ее фактора.

Что с размерами?

  • Минимальный диаметр — 16 мм. Максимальный — 1600.
  • Толщина стенки варьируется от 2 до 61,5 мм.

Полипропилен

Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер — опять-таки 1600. Толщина стенки — от 1,3 до 61,2 мм.

Сшитый полиэтилен

Диаметр варьируется от 10 до 250 миллиметров, стенки могут иметь толщину от 1,3 до 34 мм.

Области применения

А теперь давайте вернемся в более практическую сферу. Какие размеры стоит использовать при сооружении своими руками систем водоснабжения, отопления или канализации?

Водоснабжение, отопление

  • Пластиковая труба 16 мм используется для подключения одного — трех сантехнических приборов (смесителей, душевых кабин, бачков унитазов и т.д.). Ее же можно применить для укладки в теплый пол (в этом качестве обычно используется сшитый полиэтилен) или для коллекторной разводки отопления.
  • 20 мм достаточно для разводки водоснабжения по коттеджу с 4-6 сантехническими приборами и для работы системы отопления с принудительной циркуляцией, обслуживающей дом с площадью до 100 м2.
  • 25 мм используются в качестве стояков отопления и водоснабжения в домах этажностью не более 5.
  • Диаметр 32 мм характерен для стояков в домах большой этажности и для розливов водоснабжения и отопления при небольшом количестве квартир.
  • 40 мм — розлив в многоквартирном доме или в коттедже с гравитационной (самотечной) системой отопления.

Канализация

Для безнапорных сточных систем характерно следующее распределение размеров:

  • Пластиковая труба 50 мм используется для подключения 2 — 3 умывальников, моек, душевых кабин и т.д. Короче говоря, любых сантехнических приборов, за исключением унитазов.

Разводка канализации под ванну, умывальник и стиральную машинку выполнена 50-миллиметровой трубой.

Важно: для подключения одновременно используемых ванны и душевой кабины используется пластиковая труба 75 мм и выше. С чем связана инструкция? С тем, что при сливе полной ванны 50-миллиметровая канализация будет заполнена; о нормальном стоке из душевой кабины речь идти не будет.

  • Пластиковая труба 90 мм используется сравнительно редко, преимущественно — для подключения инсталляций подвесных унитазов. А вот 110-миллиметровая, напротив, крайне востребована: этот диаметр применяется для подключения унитаза, прокладки стояков канализации и лежневок (горизонтальных веток, объединяющих стояки).
  • 150 — 600 мм используются в качестве выпуска на колодец и для транспортировки стоков между колодцами.
  • Диаметр от 600 мм характерен для коллекторов, объединяющих стоки целого района города.

На фото — прокладка полиэтиленового канализационного коллектора.

Заключение

Надеемся, что наш материал поможет читателю подобрать оптимальное решение для монтажа коммуникаций в своем доме или квартире.

Как всегда, видео в этой статье предложит дополнительную информацию. Успехов!

gidroguru.com

Размеры пластиковых труб для водопровода: выбор подходящего диаметра

Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься  — это размеры элементов водопровода.

Характеристики, определяющие размеры труб для водопровода



Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.

  • Внешний диаметр – обычно он указывается производителем.
  • Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
  • Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета.
  • Толщина стенки изделия.
  • Длина изделия.

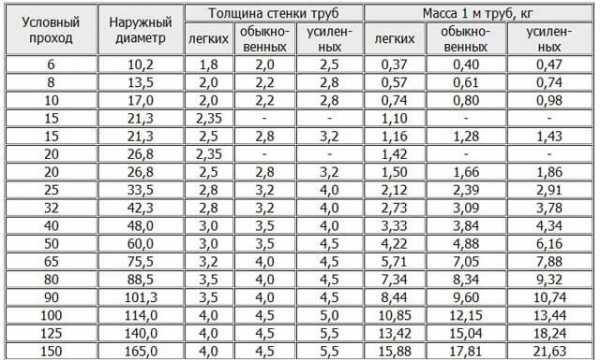

Соответствие диаметров труб

Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами. Если у вас возникнет необходимость в соединении стальной части водопровода с пластиковыми элементами, то вам поможет таблица соответствия диаметров стальных и пластиковых изделий.

1 дюйм соответствует 25,4 миллиметра.

Пропускная способность водопровода

Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.

Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:

  1. С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
  2. С использованием таблиц для конкретного вида материала.
  3. С помощью программ, предназначенных для оптимизации систем водопровода.

Это нужно знать: одним из достоинств пластиковых труб, в отличие от стальных или чугунных, является сохранение неизменного значения пропускной способности на протяжении всего срока службы.

Выбор диаметра пластиковых труб

Оптимальный размер элементов водопроводной системы зависит от множества факторов:

  • длины водопровода;
  • количества соединений и стыков;
  • количества поворотов;
  • числа точек забора воды;
  • напора воды в конкретной системе.

Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.

В качестве определяющего параметра можно взять длину водопроводной системы:

  • для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
  • для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
  • длина более 30 метров требует использования 32-миллиметрового диаметра.

Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:

  • 15 мм или полдюйма;
  • 10 мм или 3/8 дюйма.

Для стояка выбирают следующие размеры:

  • 20 мм или 3/4 дюйма;
  • 25 мм или 1 дюйм.

Больший диаметр может понадобиться в следующих случаях:

  1. Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
  2. Если вода постоянно используется в больших количествах.

Чем грозит неправильно выбранный размер труб?

Если установленные компоненты водопроводной системы имеют неподходящий диаметр, это может вызывать следующие проблемы:

  • Повышенное давление в системе будет создавать дополнительную нагрузку, приводя к ускоренному износу и увеличению вероятности прорывов и поломок.
  • Вода в трубах будет шуметь – гудение также вызывается нагнетаемым давлением.
  • Существенное снижение напора при заборе воды на одной из точек – например, при включении душа в ванной вода из крана на кухне будет течь тонкой струйкой.
