95 фото создания распашных вариантов

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 — Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество — возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.


Конструкция ворот из профнастила может быть нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 — Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина — сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 — Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 — Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.


В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 — Приступаем к работе

Ответом на вопрос «как сделать ворота из профнастила?» будет следующий алгоритм:

  • Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
  • Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Фиксируем петли или навесы.
  • Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 — Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила — один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Фото ворот из профнастила


Также рекомендуем посетить:

mojdominfo.ru

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

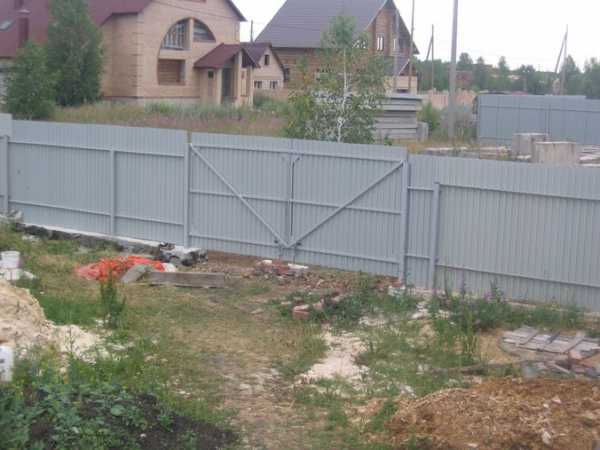

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

stroychik.ru

Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

postroiv.ru

Ворота из профлиста своими руками

Когда огораживаешь участок забором обязательно необходимо предусмотреть калитку для прохода людей и ворота для автомобилей или другой техники. Их лучше сразу делать для проезда грузовой и специальной техники, потому что в частных домах подобные «гости» хоть и не слишком часто бывают, но вполне могут приехать и отсутствие широких ворот может помешать проезду. Из-за этого, возможно, придется отказаться от услуг ассенизаторской машины или другой специальной техники для участка, а во время чрезвычайной ситуации (пожара, утечки газа) могут даже выбить часть забора ради проезда и ликвидации аварии. Самый экономичный вариант в случае постройки широких ворот – ворота из профлиста своими руками.

Ворота из профлиста — лицо вашего участка

Преимущества ворот с профнастила

Ворота из профнастила своими руками – отличный выбор, потому что этот материал:

  • прост в установке и эксплуатации;
  • экономичен, если сделать правильно расчеты и выбрать листы нужного формата;
  • средней или низкой ценовой категории;
  • позволяет сделать ворота 3 различных типов открытия;
  • подходит для обшивки не только ворот, но и калитки, забора;
  • позволяет установку любого запора, замка;
  • имеет презентабельный внешний вид;
  • подходит к забору из любого материала;
  • с большой палитрой цветов. Это помогает подобрать нужный оттенок под крышу дома;
  • есть с имитацией природных материалов – дерева, кирпича, камня.

Виды ворот с профнастила

Ворота из профлиста можно сделать в 3 вариантах:

  1. Распашные – самая простая конструкция. Достаточно поставить 2 опорных стойки и повесить на них створки. Единственный минус – такая конструкция требует много места на участке или перед ним, но до дороги, чтобы не мешала проезду другого транспорта и не послужила причиной аварии.

    Распашные ворота из профлиста

  2. Раздвижные ворота существенно экономят место, но их монтаж – непростое дело, так как конструкция требует довольно сложного механизма.
  1. Откатные ворота тоже сложно сделать своими руками из-за специальных механизмов, к тому же для них потребуется идеально ровная поверхность в том месте, где вы будете откатывать створки. Если створка одна, то ее большие размеры делают ворота не очень удачными в пересеченной местности.

    Откатные ворота и калитка из профлиста зеленого цвета

Поэтому на вопрос «Какие ворота из профлиста можно изготовить своими руками?» ответ: распашные. Первый вариант с распашной схемой работы, оптимальный для самостоятельного изготовления благодаря простоте реализации и самой низкой цене (не требуется дорогой механизм для открытия).

Расчеты и нюансы конструкции ворот с профнастила

Прежде чем сделать ворота из профиля, выберете схему открывания и нарисуйте чертеж будущего изделия. Не забудьте про калитку, так как людям удобней использовать для прохода небольшую створку, а не открывать запор или замок на широких воротах. В чертеже необходимо учесть все размеры – с его помощью вы рассчитаете необходимое количество материалов.

Эскиз ворот и калитки из профлиста

В схеме вы можете предусмотреть калитку не сбоку от ворот с профнастила, а в одной из его створок. Это никак не влияет на запоры изделия и удобство его эксплуатации, зато существенно сэкономит вам место, что очень важно для частного дома в большом городе с небольшим, часто узким, участком. Рекомендуемая ширина рамки – 4 метра, по 2 метра на каждую створку. Открытие внутрь или наружу самих створок никак не привязывается к калитке. Это действительно важный момент! Сделать такие ворота не намного сложнее, чем обычные, без калитки в створке. Если участок вас не ограничивает и вы хотите облегчить себе работу, тогда делайте калитку рядом. Для нее хватит створки в 90-100 см. Общая ширина таких ворот с калиткой будет составлять около 5 метров.

Материалы и инструменты для ворот с профнастила

Чтобы сделать ворота из профнастила своими руками, вам потребуется следующее:

  • для опор 2 металлические трубы 80х100 мм квадратного сечения с толщиной стенок от 7 мм;
  • трубы 40х25 мм или дерево 40х40 мм квадратного сечения для каркаса створок;
  • листы профнастила;
  • ножницы по металлу;
  • металлические уголки 20 мм;
  • дрель, болгарка;
  • петли, запор, замок;
  • заклепки или саморезы для монтажа металлопрофиля на каркас створок и шуруповерт;
  • бетон для заливки столбов и обкладки их кирпичом;
  • по желанию можно добавить кованные декоративные элементы, чтобы сделать ворота оригинальными;
  • сварочный аппарат;
  • электролобзик;
  • уровень, угольник, рулетка.

Установка столбов для ворот с профнастила

Сделать опоры можно из таких материалов:

  • брус из дерева 150х150 мм квадратного сечения;
  • круглое бревно дерева с диаметром 180-200 мм;
  • швеллерной металлической балки толщиной 120-140 мм;
  • металлической профильной трубы 80х100 мм со стенками от 7 мм.

Какой именно материал выбрать – решайте самостоятельно. Они все достаточно надежны и одинаково удобны. Разница только в цене и внешнем виде, но вы можете задекорировать опоры, сделав их кирпичными. Это отлично будет смотреться рядом с домом из кирпича или дерева.

Первым делом вам следует сделать точную разметку. Следующий этап – подготовка котлованов. Они должны быть в треть бруса или бревна из дерева или металлической трубы, балки. Внизу котлована следует сделать подушку под бетонирование из песка и щебня.

После тщательной подготовки ямы под опоры ворот из профлиста, следует подготовить сами опоры: дерево нужно обработать морилкой или другим составом от жучков и для стойкости к влаге, а металл – очистить от ржавчины и покрасить, предварительно прогрунтовав. После завершения установки опорных стоек и монтажа к ним креплений для створок, можно обложить их кирпичом. Кирпичные столбы смотрятся красивее, чем из дерева или металла.

Между створкой и землей, а также поверху опоры, должны быть зазоры в 20 см! Внизу – для удобства открытия зимой в снег и весной во время вспучивания почв, сверху для приваривания декоративных элементов.

Выставлять опорные стойки следует по уровню, внимательно следя за тем, чтобы они были в одной линии. Иначе по завершении придется обрезать более высокий столбик, что очень неудобно делать. Бетонирование делается постепенно и тщательно. Материал следует хорошо утрамбовать, чтобы опоры не завалились в процессе эксплуатации. Даже если вы сделаете кирпичные столбы, то есть обложите их кирпичом после установки, это не спасет положения при некачественном бетонировании. На затвердение бетона потребуется несколько дней, но лучше выждать неделю и только после этого делать монтаж креплений, если их не приварили заранее, и вешать створки.

Заглушка на металлическую опору позволяет удлинить ее срок службы!

Створки для ворот с профнастила

Створки для ворот из профлиста следует делать согласно первоначальной схеме и задуманным размерам, где вы заранее указываете все – от основных крепежных элементов до запора и замка. Однако если вы что-то изменили в процессе установки опор, следует внести соответствующие изменения в чертеж и учесть это.

Для рамки лучше всего использовать металлическую профильную трубу 40х25 мм. Дерево в этом случае не даст той прочности и долговечности конструкции, которых можно достигнуть, делая ворота из профнастила и металла.

Трубу следует нарезать согласно размерам из чертежа, делая надрез в 450 для угловых креплений. Дальше на ровной поверхности следует прихватить все детали конструкции и сварить углы. Если все верно, можно доваривать створки, не забыв про вертикальную перекладину на месте стыковки листов металлопрофиля и 1-2 дополнительных металлических горизонтальных полос для усиления конструкции.

Для ворот используйте профнастил класса «С» — он идеально подходит для этих целей.

После окончания сварки створок можно приступать к креплению профлиста на металлические трубы. Обшивка металлопрофилем может выполняться при помощи саморезов или заклепок. Последние выглядят привлекательней, но в случае ремонта придется потрудиться, так как приделать их проще, чем демонтировать.

Используйте при работе перчатки, чтобы руки остались цены после резки и крепления профнастила!

На этом же этапе следует приварить декоративные узоры, если вы их планировали и заранее подготовили. Если не сделать этого сейчас, то в дальнейшем придется снимать створки, что не очень удобно.

Завершающий этап для ворот с профнастила

Монтаж ворот с профнастила завершается подвешиванием створок на забетонированные опоры, привариванием замка и запора.

Последние штрихи – закраска царапин и заклепок или саморезов. Проще и удобней это сделать при помощи простой краски из баллончика, подобранной под цвет профлиста.

Ворота из профлиста своими руками — видеоурок

sdelayzabor.ru

инструкция по установке (фото + видео)

Если вами был возведен забор вокруг собственного загородного участка из профнастила, то не стоит думать о том, из какого материала делать въездные ворота и калитку. Выбираем профилированные листы того же цвета и тех же размеров, что и выбранные для забора.

Структура ворот из профнастила.

Хотя с цветом можно и пофантазировать. Единственный вопрос, который в данном случае должен волновать хозяина загородного дома: приобрести ли готовые ворота или изготовить их самостоятельно. Это серьезный вопрос.

Но здесь, как и всегда при строительстве дома или дачи, выбирается тот вариант, который является более экономичным. И ворота из профнастила своими руками относятся именно к экономичной категории.

Многим может показаться, что сделать такую конструкцию самостоятельно достаточно сложно. Но специалисты уверяют, что не очень. Здесь важно правильно подойти к выбору материалов для каркаса ворот, вертикальных стоек и дополнительных материалов, к которым относятся саморезы, петли, ручки.

Конструкция ворот и калитки из профнастила

Ворота обычно состоят из двух створок, которые можно установить таким образом, чтобы они открывались или наружу, или внутрь. Каркас каждой створки изготавливают из металлических профилей, где для периметра используется уголок с размерами 50х50 мм, это оптимальный размер, который обеспечивает хорошую жесткость всей конструкции. Внутренние элементы каркаса створок ворот можно сделать из профилей меньшего размера.

Как определить размер створок? Все зависит от того, какой вид транспорта будет въезжать на загородный участок. Если это легковой автомобиль, то для него четыре метра будет в самый раз. Для грузового автомобиля придется увеличивать воротный проем до пяти-шести метров. Отсюда и размеры створок, которые варьируются от двух до трех метров.

Важно! Перед тем как начать изготавливать ворота, нужен чертеж или схема, где в точности будут определены все длины составных деталей и узлов с обязательным учетом сечения используемых профилей.



Схема каркаса для ворот из профнастила.

После чего производится нарезка профилей, которые соединяются между собой сваркой в точности по чертежу.

Весь этот процесс производится на ровной плоскости. Здесь важно точно выставить элементы каркаса, создавая прямоугольную конструкцию. Это один из самых важных критериев правильной сборки створок ворот.

Как этого достичь? Во-первых, необходима ровная плоскость, негорючая, на которой будут производиться сварочные работы. Во-вторых, для создания прямого угла нужно подготовить специальное приспособление, которое будет состоять из двух взаимно перпендикулярных деревянных брусков.

Это приспособление необходимо прикрепить к плоскости, на которой будет производиться сварка. Именно в нем надо будет стыковать элементы каркаса створок ворот, прихватывать их сваркой, после чего обваривать капитально в другом месте. Если каркас собран и сварен правильно, то длины диагоналей прямоугольников створок будут одинаковыми. Поэтому в процессе изготовления ворот нужно постоянно контролировать эти размерные показатели.

Обратите внимание на один очень важный момент. Это вертикальная прочность, ведь створки должны нести нагрузку не только от собственного веса, но и от веса прикрепленного к каркасу профнастила. Приплюсуйте сюда саморезы, вес их небольшой, но все же.

Поэтому в конструкцию створок добавляют горизонтальные элементы, которые и создадут ту необходимую жесткость. Иногда, если створки ворот достаточно большие, соединяют противоположные углы по диагонали. Это намного увеличивает вертикальную жесткость всей конструкции.

Калитка из профнастила изготавливается по той же технологии, правда, здесь используются профили меньшего размера. Так же составляется схема, по которой соединяются элементы с помощью электрической сварки. Калитка, если так можно выразиться, уменьшенная модель створки ворот. К готовому каркасу ворот и калитки привариваются петли.

Это очень важная деталь, которая будет отвечать за качество эксплуатации всего сооружения. То есть легкость открывания и закрывания створок, а также их безопасность, зависят именно от петель.

Схема и этапы установки ворот и калитки из профнастила

Первым делом определяется место, где будут установлены вертикальные стойки. Их три: две для ворот, одна для калитки. Опорные столбы устанавливаются в одном ряду со стойками забора. Выкапываются три ямы диаметром двадцать сантиметров и глубиной до одного метра. Для этого лучше всего использовать садовый бур. Проще и быстрее.

В отрытые ямы засыпается щебень или гравий толщиной десять-пятнадцать сантиметров, который трамбуется. Это так называемая опорная подушка. Теперь необходимо сделать замес бетонного раствора.

Виды ворот: распашные, откатные: рельсовые, секционные.

Для этого вам потребуется одна порция цемента марки М400, две порции песка, четыре порции щебня. Все это смешивается с добавлением воды. Здесь нет необходимости применять бетономешалку, потому что объем достаточно небольшой и сделать его самостоятельно не проблема.

Теперь выставляются в ямы опорные стойки строго по вертикали и заливаются бетонным раствором. Специалисты рекомендуют для более прочного обеспечения устойчивости стоек предварительно приварить к их нижним концам три-четыре горизонтальные планки. Здесь можно использовать металлический уголок, арматуру или трубу небольшого диаметра.

Стойки установлены и залиты, теперь необходимо дать время, чтобы бетон схватился и хорошо просох. Какой срок дается для высыхания бетона? Многое будет зависеть от погоды и температуры окружающего воздуха. Но не меньше двух-трех дней.

Следующий этап – это подгонка створок к стойкам. Для этого створка ворот устанавливается на подставки, это может быть обычный кирпич, деревянные бруски.

Выставляется створка строго в плоскостях, а на стойке отмечается место установки нижней части петли, которую приваривают к столбу.

Петель должно быть минимум две на каждую створку. Петли приварены, можно навешивать створку. Все то же самое проделываем со второй створкой и калиткой. Для более жесткой конструкции две крайние стойки приваривают к стойкам забора. Но и это еще не все.

Схема забора из металопрофиля

Конструкция ворот по своей площади достаточно большая, поэтому ветровые нагрузки, которые воздействуют на створки, будут пагубно влиять на нее. И если ворота предназначены только для въезда легкового транспорта, то можно опорные стойки ворот соединить между собой горизонтальной планкой из металлического профиля по верхним краям.

Это сильно увеличит жесткость конструкции, повысив ее безопасность. Следующий этап – покраска всех деталей ворот и калитки. Понятно и без слов, что цвет должен в точности совпадать с цветом элементов забора, то есть стоек и поперечных лаг.

И последний этап – это установка профнастила. Его подрезают под размеры створок по высоте, укладывают внахлест друг на друга на одну волну. Крепление листов можно сделать двумя способами. Первый - при помощи саморезов. Второй - при помощи болтового соединения.

Если используются саморезы, то выбирайте их для металла. Подбирать болты необходимо по длине, который определяется высотой волны профлиста и толщиной металлического профиля на створках. Для крепления предварительно проделываются отверстия в профилях и на профнастиле.

Заключение

Все, ворота и калитка, изготовленные из профнастила своими руками, готовы. Многим может показаться, что эта технология уж очень проста. В принципе ничего сложного нет, но есть несколько замечаний, которые вы должны принять во внимание.

  1. Забор и ворота должны находиться в одной плоскости.
  2. Точно определитесь, в какую сторону будут открываться створки. От этого будет зависеть удобство эксплуатации ворот.
  3. Установите на ворота и на калитку удобные ручки и надежный замок.
  4. Цвет забора и цвет ворот нужно точно сориентировать согласно ландшафтному дизайну загородного участка.
Похожие статьи

1profnastil.ru

Ворота из профлиста своими руками

При установке забора вокруг своего участка каждый заранее продумывает, какими будут ворота. Для самостоятельной сборки лучше всего выбирать простые конструкции из легких, но надежных материалов, монтаж которых не потребует специального оборудования и навыков. Оптимальный вариант – ворота из профлиста своими руками, так как собрать и установить их сможет даже начинающий мастер.

Ворота из профлиста своими руками

Содержание пошаговой инструкции:

Конструкция ворот

Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.

Ворота из профлиста и профиля

Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.

Ворота из профлиста

Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.

Изготовление распашных ворот

Изготовление распашных ворот

Процесс монтажа распашных ворот включает несколько этапов: составление чертежа и сборка каркаса, разметка и установка опорных столбов, крепление и обшивка створок. Отдельное внимание следует уделить обработке рамы и несущих столбов, так как это влияет на долговечность конструкции.

Для работы потребуются:

  • профлисты С8 или С10;

    Профнастил С8

  • стальные уголки 50х50 мм;
  • трубы диаметром 80 мм;
  • рулетка;
  • оцинкованные саморезы;
  • болгарка и сварочный аппарат;
  • наждачная бумага;
  • антикоррозийный состав;

    Hammerite — антикоррозионная краска для металла

  • петли;
  • ручной бур;

    Ручной земляной бур

  • щебень;
  • цемент и песок.

Шаг 1. Изготовление рамы

Схема каркаса распашных ворот

Сначала составляют чертеж: рисуют раму ворот, продумывают расположение распорок, ширину и количество створок ворот, другие параметры. Стандартная рама представляет собой прямоугольник с 2-3 поперечными или диагональными распорками. Ширина одной створки варьируется от 1 до 2 м, высота ворот равняется 1,5-1,7 м. Эти параметры могут изменяться в зависимости от ширины проема, высоты забора и вида ворот. Для изготовления рамы необходима ровная площадка минимум 2х2 м. Из труб толщиной от 2 мм и диаметром 40 мм варят прямоугольный каркас.

Варианты распашных ворот

Трубы можно заменить профилем 40х20 мм или стальными уголками 50х50 мм. Углы каркаса должны получиться прямыми, иначе ворота будут перекошены.

Из труб меньшего диаметра делают 2 или 3 укрепляющие перемычки. Они могут располагаться вертикально, горизонтально или по диагонали рамы. Если ворота одностворчатые, количество перемычек увеличивается. По углам рамы и в местах крепления распорок можно приварить отрезки металлических прутьев, чтобы придать конструкции дополнительную жесткость. Часто в целях упрочнения каркаса по внутреннему периметру рамы приваривают металлические уголки.

Изготовление рамы

Последними приваривают петли, после чего места сварки зачищают болгаркой, раму ошкуривают наждачной бумагой и грунтуют. Завершающий этап – окрашивание. Обшивать створки можно сразу или на завершающем этапе, когда каркас ворот будет установлен в проеме. Второй вариант более удобный, поскольку облегчает процесс монтажа.

Шаг 2. Установка столбов

Установка столбов

Участок под ворота расчищают и выравнивают, размечают положение опорных столбов. Столбы необходимо вкопать на треть их длины, при этом следует учитывать, что надземная часть опор должна быть примерно на полметра выше, чем полотно ворот. Диаметр ям не нужно делать слишком большим, достаточно 20 см. Подготавливают стойки: железные трубы диаметром 80 мм очищают от ржавчины, обрабатывают антикоррозийным составом, нижнюю часть обмазывают битумной смесью.

Установка столбов

На дно насыпают слой песка и щебня, опускают трубы и выставляют их по высоте и по вертикали. Чтобы они не сдвинулись во время бетонирования, по бокам устанавливают распорки из брусков или кирпич. Еще раз проверяют расположение стоек уровнем, затем забивают ямы щебнем на треть высоты и заливают до верха бетонным раствором. Распорки убирают через несколько часов, когда бетон немного упрочнится. Верх трубы обязательно закрывают заглушкой.

Установка столбов

Чтобы выложить кирпичные столбы, копают ямы квадратной формы, заполняют их битым кирпичом, камнем и крупным щебнем, посередине вставляют стальную трубу небольшого диаметра или арматурные пруты. Они должны возвышаться над грунтом на 30-40 см. Заливают яму бетоном, а когда он высохнет, застилают основание куском рубероида.

Столбы

К выступающей трубе приваривают еще одну на высоту столба и вокруг нее начинают выкладывать кирпич. На высоте 20 см от основания между кирпичами вмуровывают металлическую закладную со стороны проема, затем точно такую же крепят в верхней части столба. К этим закладным будут привариваться стойки ворот.

Видео — Столбы для ворот

Шаг 3. Крепление и обшивка рамы

Возле каждого столба кладут толстые бруски или кирпичи, опирают на них раму и выставляют по уровню. По петлям на раме определяют места крепления петель на столбах и приваривают их. Убирают подпорки и проверяют движение створок. Если конструкция движется легко, не скрипит, ничего не цепляет, можно приступать к обшивке. Для этого снимают раму, укладывают ее на ровную поверхность и подрезают профлисты по размеру ворот. Укладывают лист от угла, вкручивая саморезы в углубление волны.

Распашные ворота

Закончив с полотном, прикручивают ручки, вставляют замок, крепят декоративные элементы. Готовые ворота снова навешивают на столбы и проверяют легкость хода. Чтобы укрепить конструкцию и защитить ее от ветровой нагрузки, несущие столбы рекомендуется соединить вверху металлическим профилем или балкой. На этом установка ворот считается завершенной.

Изготовление откатных ворот

Откатные ворота консольного типа из профлиста пользуются большим спросом. Многие предпочитают изготавливать и монтировать их самостоятельно, что совсем не трудно. Для сборки таких ворот помимо стандартного набора материалов понадобится профилированная балка, специальные роликовые тележки и дополнительная фурнитура. Кроме того, вдоль линии движения ворот сооружают фундамент.

Шаг 1. Сборка рамы ворот

Сборка рамы производится практически так же, как и для распашной конструкции. Отличие в форме каркаса – это прямоугольник с выступающей на 1,5 м основой и тремя вертикальными перемычками.

Верхний угол прямоугольника и конец выступающей нижней трубы соединяют прямым профилем

Сварочные швы зачищают, поверхность рамы ошкуривают и протирают от пыли, покрывают средством от коррозии. После этого раму нужно покрасить, а пока она сохнет, выполняют подготовку проема.

Изготовление откатных ворот из профнастила

Готовый каркас с установленной калиткой и роликами для открывания

Шаг 2. Заливка фундамента

Вдоль внутренней линии забора, начиная от угла проема, копают траншею для фундамента. По краям глубина траншеи должна достигать 1,7 м, среднюю часть выкапывают на глубину 50 см. Берут стальной швеллер №10 и приваривают к его основанию металлические пруты. Каркас из прутов имеет П-образную форму.

На дно траншеи засыпают песок и щебень, сверху устанавливают конструкцию из швеллера и арматуры так, чтобы верх балки находился вровень с поверхностью грунта. Проверяют расположение швеллера по горизонтали и заливают траншею бетоном. На упрочнение фундамента уходит не менее 5 суток.

Видео — Автоматические откатные ворота

Шаг 3. Установка рамы

Откатные ворота из профнастила — вид изнутри

К швеллеру приваривают роликовые тележки: первая устанавливается в 20 см от края проема, вторая в конце швеллера. К раме крепят несущую балку, затем ворота поднимают, устанавливают на подпорки из бруса и соединяют балку с тележками. Затем устанавливают концевые ролики, улавливатель и поддерживающую скобу. Закрепив все элементы, проверяют движение рамы по направляющей балке. Если конструкция скользит легко, раму можно обшивать. Профлисты крепят точно так же, как и на распашные ворота, прикручивая материал саморезами к основе. После закрепления обшивки ворота еще раз проверяют на легкость хода.

Видео — Изготовление откатных ворот

Видео — Ворота из профлиста своими руками

svoimi-rykami.ru

Распашные ворота из профнастила с калиткой и элементами ковки своими руками

В последнее время распашные ворота изготавливают из профнастила. Этот материал многослойный, состоит из оцинкованной стали и позволяет сделать красиую и долговечную конструкцию.

Наибольшую прочность ему придают дополнительное покрытие различными составами. Решение изготовить ворота из профнастила своими руками должно побудить хозяев участка поставить забор из того же материала.

к содержанию ↑

Как выбрать профнастил для ворот?

Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал, в котором нужно уметь разбираться.

Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.

Профлист бывает:

  1. класса СН,
  2. класса С,
  3. класса Н.

Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.

Марка «НС» предполагает большую прочность и значительный вес металлического изделия.

Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.

Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.

Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ:

  • удобная эксплуатация;
  • простота монтажа изделия;
  • низкий вес материала;
  • технические показатели высокого качества;
  • простота изготовления.

После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

Как изготовить гараж из металлопрофиля на 2 машины читайте тут.

к содержанию ↑

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

к содержанию ↑

Распашные

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег.
При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю. При бетонировании важно помнить, что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы.

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

к содержанию ↑

Откатные

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.

Они гарантируют наличие свободного пространства, которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры.

Недостатками такой системы установки ворот являются:

  1. Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
  2. Срок службы такого механизма ниже, чем у распашных ворот.
  3. Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.
к содержанию ↑

Сдвижные

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны, поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

к содержанию ↑

Кованые

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь.

Ворота с элементами ковки, помимо оригинального дизайна, отличаются высокой прочностью.

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают, что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

к содержанию ↑

Схема с калиткой и чертеж

В среднем, наименьшая высота готовой конструкции составляет полтора метра. Распашные ворота устанавливают из двух половинок. Примеры чертежа смотрите на фото выше и дальше по тексту.

Элементарный каркас для подобного вида ворот изготавливают из двух столбов, на которые установлен металлический каркас, впоследствии с обшитым на него профлистом.

Ворота подобного типа допускают наличие калитки в одной из створок.

Откатные ворота устанавливают тогда, когда нет места для распашных ворот.

Перед началом работ следует определиться с шириной будущих створок, которые определяют исходя из размера транспортного средства предполагаемого к въезду.

Въездной проем определяется в пропорции: для легкового автомобиля – 4 метра, а для грузовика не менее 6 метров. Ширина одной створки в распашных воротах должна составлять два или три метра.

В откатных воротах полотно должно быть установлено в количестве пяти или шести метров.

Опытные строители рекомендуют делать ширину въездного проема с запасом, на случай если в дальнейшем хозяин дома приобретет новый автомобиль. Обычно в стандартной высоте конструкции отмеряют два метра.

Комфорт и точность работ обеспечит грамотно составленный чертеж. В нем следует указать параметры сечения профиля для каркаса и опорных столбов. Габариты металлического каркаса указывают с ребрами жесткости. Сам каркас изображают в форме треугольника.

Ребра жесткости способствуют устойчивости изделия от ветряной и механической нагрузки. Расположение ребер зависит от желания строителя, чаще всего они располагаются крест-накрест или по длине изделия.

При выборе профлиста нужно ориентироваться на изделия с размером волны не более 2 см. Оптимальным вариантом будет покупка материала с волной 0,8 см. Достаточно купить профили со стенками в толщину — 2 мм.

Столбы для предполагаемой конструкции берут с расчетом, что тридцать процентов будет находиться в земле. При высоте ворот 2 метра, длина столба должна быть не менее трех метров.

Возможно вас заинтересует статья о том, как построить гараж из шлакоблока своими руками.

к содержанию ↑

Техника изготовления ворот своими руками

Перед началом строительных работ нужно проверить наличие необходимых инструментов:

  • рулетки, маркера, мела и угольника;
  • сварочного аппарата с электродами;
  • болгарки для нарезания каркаса;
  • шуруповерта с заклепками к нему;
  • отрезных кругов и щетки из металла.
к содержанию ↑

Для забора

к содержанию ↑
Установка столбов

Две половины распашных ворот будут крепиться вручную к столбам. Столбы будут находиться в земле на один метр.

Поэтому вначале работ проводят разметку и копают углубления для опор. Размер вырытой ямы на 10 см должен быть больше, чем диаметр трубы.

Материал режут в соответствии с длиной створки и добавляют 10 см для снега и один метр для монтажа. Столбы обрабатывают противокоррозионным составом и через несколько часов протирают появившийся налет мягкой тканью.

Столбы ставят вертикально в заранее подготовленные ямы. Для ровной установки используют отвес. После застывания раствора поменять положение столбов будет невозможно. Сверху засыпают щебень.

Для раствора лучше выбирать цемент марки 300 в пропорции один к трем. Эта смесь заливается в щебень. Для выполнения последующих работ нужно дождаться полного застывания смеси.

к содержанию ↑
Создание каркаса

Пока раствор высыхает можно заняться подготовкой каркаса. Его готовят из трубы прямоугольной формы. Для работы понадобится листовая часть с толщиной около 3 мм.

Трубу отрезают по необходимой длине, производят разметку и соединяют сварочным аппаратом.

В подобных сварочных работах применяют электроды с диаметром 3 мм, а варят горизонтальным швом. Именно такой способ будет проще всего выполнить новичку.

к содержанию ↑
Сборка деталей

Перед сборкой детали раскладывают и делают «прихват» сварочным аппаратом. Его можно убрать с помощью болгарки.

Эта процедура поможет впоследствии подогнать конструкцию по размерам, указанным в чертеже.

Вторая часть приваривается к навесам, с учетом расстояния между низом изделия и землей около 6-9 см.

Основная часть работ завершена, осталось поставить задвижки, прикрепить замок и покрасить получившиеся ворота масляными красками в несколько слоев.

Профлисты прикрепляют заклепками. Для облегчения работы можно сначала прихватить листы саморезами. Листы располагают по вертикали.

Как изготовить самостоятельно откатные ворота у забора для частного дома смотрите на видео ниже:

к содержанию ↑

Ворота для гаража

Качественные ворота для гаража должны отвечать следующим требованиям:

  1. Въезд и выезд через них должен быть простым и беспрепятственным.
  2. Для машин легкового типа высота ворот составляет 2 метра.
  3. Иметь прочность и стойкость на случай взлома. Профлист для такой работы выбирают с высокой прочностью.

Крепежную раму делают из стального уголка. Она предполагает наличие внутреннего и внешнего каркаса. Первый этап работ заключается в замере проема для каркаса. Точность замера скажется на будущем монтаже рамы.

От уголка с сечением в форме квадрата измеряют и нарезают материалы для заготовки. Затем на ровной поверхности выкладывают заготовку предполагаемой рамы.

Раму сваривают и шлифуют все неровные углы шлифовальной машинкой. Металлический каркас изготавливают из профилей с размером 60 на 20 см. Рама гаражной поверхности кладется вверх лицевой стороной.

Направляющие следует вставить в раму и выровнять направление каждой стороны.

Между рамой и каркасом делается зазор при помощи вкладышей. Такой зазор обеспечит свободное движение в створках.

Прямые углы металлического каркаса еще раз проверяют и можно варить.

Последний этап работ – это обшивка профлистом по схеме, о которой уже было сказано.

к содержанию ↑

Советы по изготовлению

Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:

  • врезной;
  • навесной;
  • накладной.

Приобретать замки нужно в специализированных магазинах.

Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.

Такой замок изготовлен из антикоррозионного металла, поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.

Монтаж замка осуществляется:

  1. Составление разметок на калитке.
  2. В соответствии с расчерченной областью проделывается отверстие под шурупы.
  3. Крепление замка и ручек.

Как врезать замок самостоятельно смотрите на видео ниже:


При желании работу по закреплению профнастила можно ускорить сваркой. Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется.

Под воздействием высоких температур материал может испортиться, и тогда придется покупать новый профнастил. Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата.

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия.

При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.

moistenki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
