Выбор вулканизующих агентов определяется главным образом химической структурой каучука и условиями эксплуатации изделия. Каучуки, имеющие в макромолекулах двойные связи (например, натуральный каучук, синтетические изопреновые, бутадиеновые), обычно вулканизуют серой и серосодержащими соединениями при нагревании – так называемая серная вулканизация. Для получения резин со специальными свойствами применяют вулканизацию полифункциональными соединениями (феноло-формальдегидными смолами, алифатическими или ароматическими полигалогенидами, реакционноспособными олигоэфиракрилатами и др.). Каучуки, не содержащие двойных связей (например, кремнийорганические, фторкаучуки), вулканизуют органическими пероксидами, действием высоких температур или излучений высоких энергий. Вулканизацию каучуков, в макромолекулах которых есть функциональные группы (например, акрилатных, винилпиридиновых, хлоропреновых, уретановых), проводят с помощью соединений, вступающих в химические реакции по этим группам.

Режим вулканизации (температуру, давление и пр.) выбирают с учётом теплофизических характеристик каучуков (теплопроводность каучуков значительно ниже теплопроводности металлов). Даже при введении технического углерода в качестве активного наполнителя теплопроводность смеси повышается недостаточно для быстрого и равномерного прогревания заготовки будущего изделия, особенно толстостенного или многослойного. Для вулканизации многослойных изделий (например, шин) подбирают резиновые смеси таким образом, чтобы более реакционноспособные оказались внутри заготовки, менее реакционноспособные – в её наружных частях. Иногда для более равномерного прогревания массивных изделий применяют токи высокой частоты. Совершенствование технологических приёмов вулканизации направлено на более качественное управление процессом с помощью компьютеров и автоматизированных систем, организацию непрерывных процессов изготовления материалов и изделий (например, формовая вулканизация в аппаратах карусельного типа, производство транспортёрных лент, линолеума, прорезиненных тканей, шприцуемых изделий заданного профиля и др.).

Лит.: Догадкин Б. А., Донцов А. А., Шершнев В. А. Химия эластомеров. 2-е изд. М., 1981; Натуральный каучук: В 2 часть М., 1990; Корнев А. Е., Буканов А. М., Шевердяев О. Н. Технология эластомерных материалов. М., 2000.

В. А. Шершнёв.

knowledge.su

Вулканизация каучука: процесс вулканизации серой, резина

Каучук, добываемый в природе, не всегда подходит для изготовления деталей. Это вызвано тем, что его природная эластичность очень низка, и очень зависит от внешней температуры. При температурах близких к 0, каучук становится твердым или при дальнейшем понижении он становится хрупким. При температуре порядка + 30 градусов каучук начинает размягчаться и при дальнейшем нагреве переходит в состояние расплава. При обратном охлаждении своих изначальных свойств он не восстанавливает.

Каучук и резина

Мягкая резина и твердая резина из каучука

Виды каучука

Кроме того природный каучук может быть с легкостью растворен органическими соединениями.

Для закрепления ряда достоинств каучука и устранения его недостатков применяют такой технический прием как вулканизация каучука.

 Вулканизация

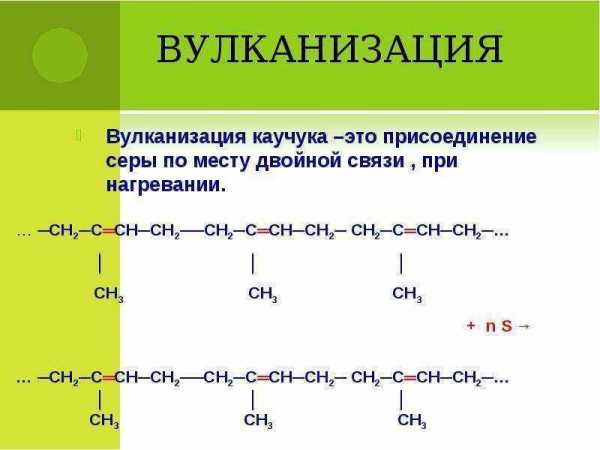

Вулканизация, так называют один из технологических процессов, применяемых на производстве резины. Во время этого процесса сырой каучук, натурального или искусственного происхождения, становится резиной.

У каучука, прошедшего через вулканизацию, заметно улучшается прочность, химическая стойкость, эластичность, повышается устойчивость к воздействию высоких и низких температур и ряд других технических свойств. Суть этого процесса заключается в следующем – под воздействием высокой температуре и определенного давления происходит связывание линейных макромолекул в единую целое. Эта система носит название вулканизационной сетки.

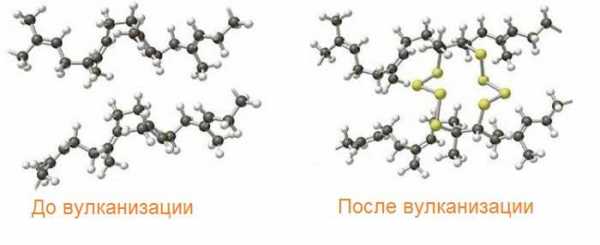

По окончании процесса вулканизации между макромолекулами создаются поперечные связи. Их количество и структура определяется способом проведения этой операции. Во время этого процесса определенные свойства каучука изменяются не линейно, а с прохождением через определенные точки максимума и минимума. Точка, в которой проявляются оптимальные свойства резины, называется оптимумом вулканизации.

Для обеспечения необходимых эксплуатационных и технических свойств резины в каучук добавляют различные вещества и материалы – сажу, мел, размягчители и пр.

На практике применяют несколько методов вулканизации, но их объединяет одно – обработка сырья вулканизационной серой. В некоторых учебниках и нормативных документах говорится о том, что в качестве вулканизирующих агентов могут быть использованы сернистые соединения, но на самом деле они могут считаться таковыми, только потому, что они содержат в себе серу. Иначе, они могут оказывать влияние вулканизацию ровно, так же как и остальные вещества, которые не содержат соединений серы.

Некоторое время назад, проводились исследования в отношении проведения обработки каучука органическими соединениями и некоторыми веществами, например:

• фосфор;
• селен;
• тринитробензол и ряд других.

Но проведенные исследования показали, что никакого практической ценности эти вещества в части вулканизации не имеют.

Процесс вулканизации

Процесс вулканизации каучука можно разделить на холодный и горячий. Первый, может быть разделен на два типа. Первый подразумевает использование полухлористой серы. Механизм вулканизации  с применением этого вещества выглядит таким образом. Заготовку, выполненную из натурального каучука, размещают в парах этого вещества (S2Cl2) или в ее растворе, выполненный на основе какого-либо растворителя. Растворитель должен отвечать двум требованиям:

1. Он не должен вступать в реакцию с полухлористой серой.
2. Он должен растворять каучук.

Как правило, в качестве растворителя можно использовать сероуглерод, бензин и ряд других. Наличие полухлористой серы в жидкости не дает каучуку растворяться. Суть этого процесса заключается в насыщении каучука этим химикатом.

Чарльз Гудьир изобрел процесс вулканизации каучука

Длительность процесса вулканизации с участием  S2Cl2 в результате определяет технические характеристики готового изделия, в том числе эластичность и прочность.

Время вулканизации в 2% — м растворе может составлять несколько секунд или минут. Если процесс будет затянут по времени, то может произойти так называемая перевулканизация, то есть заготовки теряют пластичность и становятся очень хрупкими. Опыт говорит о том, что при толщине изделия порядка одного миллиметра операцию вулканизации можно проводить несколько секунд.

Эта технология вулканизации является оптимальным решением для обработки деталей с тонкой стенкой – трубки, перчатки и пр. Но, в этом случае необходимо строго соблюдать режимы обработки иначе, верхний слой деталей может быть вулканизирован больше, чем внутренние слои.

По окончании операции вулканизации, полученные детали необходимо промыть или водой, или щелочным раствором.

Существует и второй способ холодной вулканизации. Каучуковые заготовки с тонкой стенкой, помещают в атмосферу, насыщенную SO2. Через определенное время, заготовки перемещают в камеру, где закачан h3S (сероводород). Время выдержки заготовок в таких камерах составляет 15 – 25 минут. Этого времени достаточно для завершения вулканизации. Эту технологию с успехом применяют для обработки клееных швов, что придает им высокую прочность.

Специальные каучуки обрабатывают с применением синтетических смол, вулканизация с их использованием не отличается от той, что описана выше.

Горячая вулканизация

Технология такой вулканизации выглядит следующим образом. К отформованной из сырого каучука добавляют определенное количество серы и специальных добавок. Как правило, объем серы должен лежать в диапазоне 5 – 10% конечная цифра определяется исходя из предназначения и твердости будущей детали. Кроме серы, добавляют так называемый роговой каучук (эбонит), содержащий 20 – 50% серы. На следующем этапе происходит формование заготовок из полученного материала и их нагрев, т.е. вулканизация.

Нагрев проводят различными методами. Заготовки помещают в металлические формы или закатывают в ткань. Полученные конструкции укладывают в печь разогретую до 130 – 140 градусов Цельсия. В целях повышения эффективности вулканизации в печи может быть создано избыточное давление.

После вулканизации каучука

Сформированные заготовки могут быть уложены в автоклав, в котором находиться перегретый водяной пар. Либо их помещают в нагреваемый пресс. По сути, этот метод наиболее распространен на практике.

Свойства каучука прошедшего вулканизацию зависят от множества условий. Именно поэтому вулканизацию относят к самым сложным операциям, применяемым в производстве резины. Кроме того, немаловажную роль играет и качество сырья и метод его предварительной обработки. Нельзя забывать и об объеме добавляемой серы, температуры, продолжительность и метод вулканизации. В конце концов, на свойства готового продукта оказывает и наличие примесей разного происхождения. Действительно наличие многих примесей позволяет выполнить правильную вулканизацию.

В последние годы в резиновой промышленности стали использовать ускорители. Эти вещества добавленные в каучуковую смесь ускоряют протекающие процессы, снижают энергозатраты, другими словами эти добавки оптимизируют обработку заготовки.

При реализации горячей вулканизации на воздухе необходимо присутствие свинцовой окиси, кроме того может потребоваться присутствие свинцовых солей в купе с органическими кислотами или с соединениями которые содержат кислотные гидроокислы.

В качестве ускорителей применяют такие вещества как:

• тиурамидсульфид;
• ксантогенаты;
• меркаптобензотиазол.

Вулканизация, проводимая под воздействием водяного пара может существенно сократиться если использовать такие химические вещества, как щелочи: Са(ОН)2, MgO, NaOH, КОН, или соли Na2CО3, Na2CS3. Кроме того, ускорению процессов поспособствуют соли калия.

Существуют и органические ускорители, это амина, и целая группа соединений, которые не входят в какую-либо группу. Например, это производные от таких веществ как амины, аммиак и ряд других.

На производстве чаще всего применяют дифенилгуанидин, гексаметилентетрамин и многие другие. Не редки случаи, когда для усиления активности ускорителей используют окись цинка.

Кроме добавок и ускорителей не последнюю роль играет и окружающая среда. К примеру, наличие атмосферного воздуха создает неблагоприятные условия для проведения вулканизации при стандартном давлении. Кроме воздуха, отрицательное воздействие оказывают угольный ангидрид и азот. Между тем, аммиак или сероводород оказывают положительной воздействие на процесс вулканизации.

Процедура вулканизации придает каучуку новые свойства и модифицирует существующие. В частности, улучшается его эластичность и пр. контролировать процесс вулканизации можно контролировать, постоянно замеряя изменяемые свойства. Как правило, для этого используют определение усилия на разрыв и растяжение на разрыв. Но эти метод контроля не отличаются точностью и его не применяют.

Резина как продукт вулканизации каучука

Техническая резина – это композиционный материал, содержащий в своем составе до 20 компонентов, обеспечивающих различные свойства этого материала. Резину получают путем вулканизации каучука. Как отмечалось выше, в процессе вулканизации происходит образование макромолекул, обеспечивающие эксплуатационные свойства резины, так обеспечивается высокая прочность резины.

Главное отличие резины от множества других материалов тем, что она обладает способностью к эластичным деформациям, которые могут происходить при разных температурах, начиная от комнатной и заканчивая куда более низкими. Резина значительно превышает каучук по ряду характеристик, например, ее отличает эластичность и прочность, стойкость к температурным перепадам, воздействию агрессивных сред и многое другое.

Цемент для вулканизации

Цемент для вулканизации используют для операции самовулканизации, она может начинаться с 18 градусов и для горячей вулканизации до 150 градусов. Этот цемент не включает в свой состав углеводороды. Существует также цемент типа ОТР, используемый для нанесения на шероховатые поверхности внутри шин, а также на Тип Топ RAD- и PN-пластыри серии OTR с увеличенным временем высыхания.  Применение такого цемента позволяет достичь длительных сроков эксплуатации восстановленных шин, применяемых на специальной строительной технике с большим пробегом.

Технология горячей вулканизации шин своими руками

Для выполнения горячей вулканизации покрышки или камеры понадобится пресс. Реакция сварки каучука и детали происходит за определенный период времени. Это время зависит от размера ремонтируемого участка. Опыт показывает, что для устранения повреждения глубиной в 1 мм, при соблюдении заданной температуры, потребуется 4 минуты. То есть для ремонта дефекта глубиной в 3 мм, придется затратить 12 минут чистого времени. Подготовительное время в расчет не принимаем. А между тем выведение вулканизационного устройства в режим, в заисимости от модели может занять порядка 1 часа.

Температура, необходимая для проведения горячей вулканизации лежит в пределах от 140 до 150 градусов Цельсия. Для достижения такой температуры нет необходимости в использовании промышленного оборудования. Для самостоятельного ремонта шин вполне допустимо применение домашних электробытовых приборов, к примеру, утюга.

Устранение дефектов автомобильной покрышки или камеры при помощи устройства для вулканизации – это довольно трудоемкая операция. У него существует множество тонкостей и деталей, и поэтому рассмотрим основные этапы ремонта.

1. Для обеспечения доступа к месту повреждения необходимо покрышку снять с колеса.
2. Зачистить рядом с местом повреждения резину. Ее поверхность должна стать шероховатой.
3. С применением сжатого воздуха обдуть обработанное место. Корд, появившийся наружу необходимо удалить, его можно откусить кусачками. Резина должна быть обработана специальным составом для обезжиривания. Обработка должна быть проведена с двух сторон, снаружи и изнутри.
4. С внутренней стороны, на место повреждения должна быть уложена заранее подготовленная в размер заплатка. Укладку начинают со стороны борта покрышки в сторону центра.
5. С наружной стороны на место повреждения необходимо положить куски сырой резины, нарезанные на кусочки по 10 – 15 мм, предварительно их необходимо прогреть на плите.
6. Уложенный каучук надо прижать и разровнять по поверхности шины. При этом надо следить за тем, что бы слой сырой резины был выше рабочей поверхности камеры на 3 – 5 мм.
7. Через несколько минут, с использование УШМ (угловая шлифмашина), необходимо снять слой наложенной сырой резины. В том случае, если оголенная поверхность рыхлая, то есть в ней присутствует воздух, всю нанесенную резину требуется убрать и операцию нанесения каучука повторить. Если в ремонтном слое нет воздуха, то есть, поверхность ровная и не содержит пор, ремонтируемую деталь, можно отправлять под разогретый до указанной выше температуры.
8. Для точного расположения шины на прессе имеет смысл пометить центр дефектного места мелом. Для предотвращения прилипания нагретых пластин к резине, между ними надо проложить плотную бумагу.

Вулканизатор своими руками

Любое устройство для горячей вулканизации должно содержать два компонента:

• нагревательный элемент;
• пресс.

Для самостоятельного изготовления вулканизатора могут потребоваться:

• утюг;
• электрическая плитка;
• поршень от ДВС.

Вулканизатор, который изготовлен своими руками, необходимо оснастить его регулятором, который сможет его выключить по достижении рабочей температуры (140-150 градусов Цельсия). Для эффективного прижима можно использовать обыкновенную струбцину.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Вулканизация Википедия

Вулканиза́ция — технологический процесс взаимодействия каучуков с вулканизирующим реагентом, при котором происходит сшивание молекул каучука в единую пространственную сетку. При этом повышаются прочностные характеристики каучука, его твёрдость и эластичность, снижаются пластические свойства, степень набухания и растворимость в органических растворителях. Вулканизующими агентами могут являться: сера, пероксиды, оксиды металлов, соединения аминного типа и др. Для повышения скорости вулканизации используют различные катализаторы-ускорители.

Открыл процесс вулканизации Чарльз Гудьир, запатентовавший его в 1844 году. Процесс назван в честь Вулкана, древнеримского бога огня.

В процессе вулканизации каучук становится резиной.

Вулканизации подвергается обычно смесь каучука с различными компонентами, обеспечивающими необходимые эксплуатационные свойства резин: наполнителями (технический углерод, мел, каолин, полидисперсная кремнекислота и т. д.), пластификаторами (нефтяные и талловые масла, фактис, дибутилфталат и т. д.), противостарителями (бисфенолы, диамины и т. д.), ускорителями вулканизации (ксантогенатами, тиазолами, сульфенамидами и т. д.), активаторами вулканизации (оксидом цинка, оксидом магния и т. д.), замедлителями подвулканизации (фталевый ангидрид, N-нитрозодифениламин и т. д.).

Ремонт автомобильной камеры[ | ]

Вулканизация — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Вулканиза́ция — технологический процесс взаимодействия каучуков с вулканизующим агентом, при котором происходит сшивание молекул каучука в единую пространственную сетку. При этом повышаются прочностные характеристики каучука, его твёрдость и эластичность, снижаются пластические свойства, степень набухания и растворимость в органических растворителях. Вулканизующими агентами могут являться: сера, пероксиды, оксиды металлов, соединения аминного типа и др. Для повышения скорости вулканизации используют различные катализаторы-ускорители.

Открыл процесс вулканизации Чарльз Гудьир, запатентовавший его в 1844 году. Процесс назван в честь Вулкана, древнеримского бога огня.

В процессе вулканизации каучук становится резиной.

Вулканизации подвергается обычно смесь каучука с различными компонентами, обеспечивающими необходимые эксплуатационные свойства резин: наполнителями (технический углерод, мел, каолин, полидисперсная кремнекислота и т. д.), пластификаторами (нефтяные и талловые масла, фактис, дибутилфталат и т. д.), противостарителями (бисфенолы, диамины и т. д.), ускорителями вулканизации (ксантогенатами, тиазолами, сульфенамидами и т. д.), активаторами вулканизации (оксидом цинка, оксидом магния и т. д.), замедлителями подвулканизации (фталевый ангидрид, N-нитрозодифениламин и т. д.).

Ремонт автомобильной камеры

Когда камера автомобильной шины получает прокол и начинает выпускать воздух, её ремонтируют, накладывая заплатку из сырой (невулканизированной) резины и подвергают вулканизации.

Сырая (невулканизированная) резина имеет пластичную консистенцию, её можно смять в комок, она прилипает к предметам. Сырую резину выпускают в листах. С двух сторон она покрыта полиэтиленовой защитной плёнкой.

Автомобильную камеру в месте прокола зачищают от грязи, а также делают её поверхность шероховатой для лучшей адгезии (мелкой наждачной бумагой), обезжиривают бензином. На место прокола накладывают заплатку из сырой резины и зажимают в вулканизаторе.

Электри́ческий вулканиза́тор представляет собой струбцину, одной из губок которой является нагревательный элемент. Заплатка из сырой резины плотно прижимается нагревательным элементом к камере. Чтобы при вулканизации не произошло слипание нагревательного элемента с заплаткой автолюбители обычно подкладывают кусок бумаги.

При нагревании происходит вулканизация сырой резины, она становится прочной и эластичной. Температура поверхности нагревателя (согласно инструкции) составляет около 140—160 °C. По достижении указанной температуры (бумага начинает изменять цвет) нагрев прекращают, после полного охлаждения вулканизатор снимают.

Электрические вулканизаторы выпускают стационарные (большого размера, для автопредприятий), переносные (работают от сети 220 В), портативные (для ремонта в дорожных условиях, от автомобильного аккумулятора 12 В).

На ранних стадиях эпохи автомобилизации для ремонта автомобильных камер применяли огневые вулканизаторы. Здесь нагревательным элементом служит «тарелка», в которую наливают строго определенную порцию бензина и поджигают. Полное сгорание бензина обеспечивает нужную температуру и нужную длительность процесса вулканизации.

В СССР также выпускались пиротехнические нагреватели (одноразовые эрзац-вулканизаторы): в металлической тарелке диаметром около 5 см (соответствует среднему размеру заплатки) находилось горючее вещество, «тарелка» с заплаткой из сырой резины прижималась каким-нибудь подручным предметом к камере и поджигался химический состав. После остывания можно было вставлять камеру в шину и продолжать поездку.

Стыковка конвейерных лент

Конвейерные ленты используют в различных областях промышленности. Часто приходится сталкиваться с необходимостью их соединения (состыковки) между собой. В таких случаях используют метод горячей, холодной или механической вулканизации.

Напишите отзыв о статье “Вулканизация”

Литература

• Шейпак А.А. [books.google.co.il/books?id=dM-q5R8xyVsC&pg=PA55 История науки и техники. Ч.1.]. — МГИУ, 2007. — С. 55-57. — 274 с. — ISBN 9785276016641.

• Калинский В. С., Манзон А. И., Нагула Г. Е. Учебник водителя автомобиля категории C.. — Москва, издательство «Транспорт», 1983. — 352 с.

Отрывок, характеризующий Вулканизация

На другой день свидания Бориса с Ростовым был смотр австрийских и русских войск, как свежих, пришедших из России, так и тех, которые вернулись из похода с Кутузовым. Оба императора, русский с наследником цесаревичем и австрийский с эрцгерцогом, делали этот смотр союзной 80 титысячной армии.
С раннего утра начали двигаться щегольски вычищенные и убранные войска, выстраиваясь на поле перед крепостью. То двигались тысячи ног и штыков с развевавшимися знаменами и по команде офицеров останавливались, заворачивались и строились в интервалах, обходя другие такие же массы пехоты в других мундирах; то мерным топотом и бряцанием звучала нарядная кавалерия в синих, красных, зеленых шитых мундирах с расшитыми музыкантами впереди, на вороных, рыжих, серых лошадях; то, растягиваясь с своим медным звуком подрагивающих на лафетах, вычищенных, блестящих пушек и с своим запахом пальников, ползла между пехотой и кавалерией артиллерия и расставлялась на назначенных местах. Не только генералы в полной парадной форме, с перетянутыми донельзя толстыми и тонкими талиями и красневшими, подпертыми воротниками, шеями, в шарфах и всех орденах; не только припомаженные, расфранченные офицеры, но каждый солдат, – с свежим, вымытым и выбритым лицом и до последней возможности блеска вычищенной аммуницией, каждая лошадь, выхоленная так, что, как атлас, светилась на ней шерсть и волосок к волоску лежала примоченная гривка, – все чувствовали, что совершается что то нешуточное, значительное и торжественное. Каждый генерал и солдат чувствовали свое ничтожество, сознавая себя песчинкой в этом море людей, и вместе чувствовали свое могущество, сознавая себя частью этого огромного целого.
С раннего утра начались напряженные хлопоты и усилия, и в 10 часов всё пришло в требуемый порядок. На огромном поле стали ряды. Армия вся была вытянута в три линии. Спереди кавалерия, сзади артиллерия, еще сзади пехота.
Между каждым рядом войск была как бы улица. Резко отделялись одна от другой три части этой армии: боевая Кутузовская (в которой на правом фланге в передней линии стояли павлоградцы), пришедшие из России армейские и гвардейские полки и австрийское войско. Но все стояли под одну линию, под одним начальством и в одинаковом порядке.

wiki-org.ru

ВУЛКАНИЗАЦИЯ – это… Что такое ВУЛКАНИЗАЦИЯ?

технол. процесс, в к-ром пластичный каучук превращается в резину. В результате В. фиксируется форма изделия и оно приобретает необходимые прочность, эластичность, твердость, сопротивление раздиру, усталостную выносливость и др. полезные эксплуатационные св-ва. С хим. точки зрения В. – соединение (“сшивание”) гибких макромолекул каучука в трехмерную пространств. сетку (т. наз. вулканизационную сетку) редкими поперечными хим. связями. Образование сетки происходит под действием спец. хим. агента или (и) энергетич. фактора, напр. высокой т-ры, ионизирующей радиации. Поперечные связи ограничивают необратимые перемещения макромолекул при мех. нагружении (уменьшают пластич. течение), но не изменяют их способности к высокоэластич. деформации (см. Высокоэластическое состояние). Степень сшивания (густоту сетки поперечных связей) характеризуют равновесными модулями растяжения или сдвига, к-рые определяют при сравнительно небольших деформациях, равновесным набуханием в хорошем р-рителе, а также содержанием макромолекул, оставшихся в сшитом образце вне сетки (зольфракция).

Структура вулканизационной сетки. Механизм вулканизации. Вулканизац. сетка имеет сложное строение. В ней наряду с узлами, в к-рых соединяются две макромолекулы (тетрафункциональные узлы), наблюдаются также полифункциональные узлы (соединение в одном узле неск. макромолекул). Св-ва сеток зависят от концентрации поперечных хим. связей, их распределения и хим. строения, а также от средней мол. массы и ММР вулканизуемого каучука, разветвленности его макромолекул, содержания в сетке зольфракции и др. Оптимальная густота сетки достигается при участии в сшивании всего 1-2% мономерных звеньев макромолекулы. Дефектами сетки м. б. своб. концы макромолекул, не вошедшие в нее, но к ней присоединенные; сшивки, соединяющие участки одной и той же цепи; захлесты или переплетения цепей и т. д.

Поперечные хим. связи – мостики образуются под действием разл. агентов В. и представляют собой фрагменты молекул самого агента. От хим. состава этих мостиков зависят мн. эксплуатац. характеристики резин, напр. сопротивление термоокислит. старению, скорость накопления остаточных деформаций в условиях сжатия при повыш. т-рах, стойкость к действию агрессивных сред. Влияние хим. состава и длины поперечных связей на прочность резин при обычной т-ре надежно не установлено.

Строение сетки вулканизатов, наполненных технич. углеродом (сажей), сложнее, чем ненаполненных, из-за сильного физ и хим. взаимод. каучука с наполнителем. Для таких вулканизатов количеств. связь между параметрами сетчатой структуры и эксплуатац. характеристиками до сих пор не найдена. Однако существуют разнообразные качеств. и полуколичеств. зависимости, к-рые широко используют для разработки рецептур резин и прогнозирования их поведения при В.

На практике, чтобы обеспечить высокую производительность оборудования, стремятся к миним. продолжительности В., но в условиях, обеспечивающих эффективную переработку смесей и получение резин с наилучшими св-вами. Весь процесс принято подразделять на три периода: 1) индукционный; 2) период формирования сетки; 3) перевулканизация (реверсия). По продолжительности индукц. периода, когда измеримое сшивание не наблюдается, определяют стойкость резиновой смеси к преждевременной вулканизации (подвулканизации). Последняя затрудняет переработку смеси и приводит к ухудшению кач-ва изделий. Этот период особенно важен при В. многослойных изделий, т. к. с увеличением его продолжительности усиливаются слипание отдельных слоев смеси при формировании изделия и совулканизация слоев.

Завершению периода формирования сетки соответствует оптимум вулканизации – время, за к-рое обычно достигается образование вулканизата с наилучшими св-вами. Технически важная характеристика – плато вулканизации, т. е. отрезок времени, в течение к-рого значения измеряемого параметра, близкие к оптимальным, изменяются сравнительно мало. К перевулканизации приводит продолжение нагревания резины после израсходования агента В. Перевулканизация проявляется в дальнейшем повышении жесткости вулканизата (напр., при В. полибутадиена, сополимеров бутадиена со стиролом или акрилонитрилом) или, наоборот, в его размягчении (при В. полиизопрена, бутил-каучука, этилен-пропиленового каучука). Эти изменения св-в связаны с термической перестройкой вулканизац. сетки, термич. и термоокислит. превращениями макромолекул.

Элементарные р-ции, протекающие при В., определяются хим. строением каучука и агента В., а также условиями процесса. Обычно, независимо от характера этих р-ций, различают 4 стадии В. На первой, охватывающей в основном индукц. период, агент В. переходит в активную форму: в результате его р-ции с ускорителями и активаторами процесса образуется т. наз. действительный агент В. (ДАВ). [Применение сравнительно стабильных компонентов вулканизующей системы обусловлено необходимостью относительно длительного (до одного года) их хранения на резиновых заводах, а также сохранения в течение нек-рого времени пластичности резиновой смеси, поскольку в противном случае исключается возможность формования изделия.]

Собственно сшивание охватывает две стадии: а) активацию макромолекул в результате их р-ции с ДАВ, приводящей к образованию полимерного своб. радикала, полимерного иона или активного промежут. продукта присоединения агента В. к макромолекуле; б) взаимод. двух активированных макромолекул (или активированной и неактивированной) с образованием поперечной связи. На 4-й стадии происходит перестройка “первичных” поперечных связей в термически и химически более устойчивые структуры; при В. каучуков спец. назначения, напр. полисилоксановых или фторкаучуков, этой цели служит отдельная технол. операция – выдержка в воздушных термостатах.

Специфич. особенности рассмотренных р-ций – высоковязкая среда, а также большой избыток каучука по сравнению с кол-вом агента В. (обычно 1-5% от массы каучука). Большинство агентов В. плохо растворимо (твердые в-ва) или плохо совместимо (жидкости) с каучуком; поэтому для равномерного диспергирования агента В. в среде каучука в виде частиц (капель) минимально возможного размера применяют спец. диспергаторы, являющиеся ПАВ для данной системы. Хорошим диспергатором служит, напр., стеарат цинка, к-рый образуется в резиновой смеси при р-ции стеариновой к-ты с ZnO, применяемыми в кач-ве активаторов серной В. Присутствие полярных группировок в макромолекуле, полярных нерастворимых в-в в резиновой смеси и ряд др. факторов способствует локальному концентрированию даже р-римых в каучуке агентов В. Вследствие этого р-ции, обусловливающие В., идут частично как гомогенные (растворенный ДАВ), а частично как гетерогенные [р-ции на границе раздела каучук – частица (капля) ДАВ]. Полагают, что гетерогенные р-ции приводят к образованию сетки с узким ММР отрезков макромолекул между сшивками, благодаря чему повышаются эластичность, динамич. выносливость и прочность вулканизатов. Статистич. распределение поперечных связей, характерное для гомогенных р-ций, предпочтительнее при получении уплотнит. резин, наиб. важное св-во к-рых – малое накопление остаточных деформаций при сжатии.

Поскольку от доли гетерог. р-ций зависит строение вулканизац. сетки, св-ва вулканизатов определяются не только механизмом хим. р-ций, но и размером и распределением дисперсных частиц агента В. и ДАВ в каучуке, интенсивностью межмол. взаимод. на межфазной границе и др. Влияние этих факторов проявляется при смешении каучука с ингредиентами и переработке резиновой смеси. Поэтому св-ва вулканизата зависят от “предыстории” конкретного образца.

Технология вулканизации. Вулканизующие системы. Большинство резиновых смесей подвергается В. при 130-200

Химическая энциклопедия. — М.: Советская энциклопедия. Под ред. И. Л. Кнунянца. 1988.

dic.academic.ru

Вулканизация что это? Значение слова Вулканизация

Значение слова Вулканизация по Ефремовой:

Вулканизация — Обработка сырого каучука при повышенной температуре для превращения его в резину.

Значение слова Вулканизация по Ожегову:

Вулканизация — Технологический процесс превращения каучука в резину

Вулканизация в Энциклопедическом словаре:

Вулканизация — превращение каучука в резину, осуществляемое с участием т.н. вулканизующих агентов (напр., серы, органических пероксидов, некоторыхсинтетических смол) или под действием ионизирующей радиации. В результатевулканизации повышаются прочность, твердость, эластичность, тепло- иморозостойкость каучука, снижается его растворимость в органическихрастворителях.

Значение слова Вулканизация по словарю Ушакова:

ВУЛКАНИЗАЦИЯ
вулканизации, ж. (ср. вулкан) (тех.). Обработка каучука путем нагревания его с серой для придания эластичности и твердости.

Значение слова Вулканизация по словарю Брокгауза и Ефрона:

Вулканизация — см. Каучук, Гуттаперча.

Определение слова «Вулканизация» по БСЭ:

Вулканизация — технологический процесс резинового производства, при котором пластичный «сырой» каучук превращается в резину. При В. повышаются прочностные характеристики каучука, его твёрдость, эластичность, тепло- и морозостойкость, снижаются степень набухания и растворимость в органических растворителях. Сущность В. — соединение линейных макромолекул каучука в единую
«сшитую» систему, так называемую вулканизационную сетку. В результате В. между макромолекулами образуются поперечные связи, число и структура которых зависят от метода В. При В. некоторые свойства вулканизуемой смеси изменяются со временем не монотонно, а проходят через максимум или минимум. Степень В., при которой достигается наилучшее сочетание различных физико-механических свойств резин, называется оптимумом В.
В. подвергается обычно смесь каучука с различными веществами, обеспечивающими необходимые эксплуатационные свойства резин (наполнители, например сажа, мел, каолин, а также мягчители, противостарители и др.).
В большинстве случаев каучуки общего назначения (натуральный, бутадиеновый, бутадиен-стирольный) вулканизуют, нагревая их с элементарной серой при 140-160°C (серная В.). Образующиеся межмолекулярные поперечные связи осуществляются через один или несколько атомов серы. Если к каучуку присоединяется 0,5-5% серы, получается мягкий вулканизат (автомобильные камеры и покрышки, мячи, трубки и т.д.). присоединение 30-50% серы приводит к образованию жёсткого неэластичного материала — эбонита. Серная В. может быть ускорена добавлением небольших количеств органических соединений, так называемых ускорителей вулканизации — каптакса, тиурама и др. Действие этих веществ в полной мере проявляется только в присутствии активаторов — окислов металлов (чаще всего окиси цинка). В промышленности серную В. производят нагреванием вулканизуемого изделия в формах под повышенным давлением или же в виде неформовых изделий (в «свободном» виде)
в котлах, автоклавах, индивидуальных вулканизаторах, аппаратах для непрерывной В. и др. В этих аппаратах нагревание осуществляют паром, воздухом, перегретой водой, электричеством, токами высокой частоты. Формы обычно помещают между обогреваемыми плитами гидравлического пресса. В. с помощью серы была открыта Ч. Гудьиром (США, 1839) и Т. Гэнкоком (Великобритания, 1843). Для В. каучуков специального назначения применяют органические перекиси (например, перекись бензоила), синтетические смолы (например, феноло-формальдегидные), нитро- и диазосоединения и другие. условия процесса те же, что и для серной В.
В. возможна также под действием ионизирующей радиации — &gamma.-излучения радиоактивного кобальта, потока быстрых электронов (радиационная В.). Методы бессерной и радиационной В. позволяют получать резины, обладающие высокой термической и химической стойкостью.
Лит.: Кошелев Ф. Ф., Корнев А. Е., Климов Н. С., Общая технология резины, М., 1968. Догадкин Б. А., Вулканизационные структуры и их изменения при вулканизации, термомеханическом воздействии и утомлении вулканизатов, «Химическая наука и промышленность»,
1959, т. 4,№ 1. Гофманн В., Вулканизация и вулканизующие агенты, пер. с нем., М., 1968.
З. Н. Тарасова.

Расскажите вашим друзьям что такое – Вулканизация. Поделитесь этим на своей странице.

xn—-7sbbh7akdldfh0ai3n.xn--p1ai

Вулканизация – это… Что такое Вулканизация?

Вулканизация — технологический процесс взаимодействия каучуков с вулканизующим агентом, при котором происходит сшивание молекул каучука в единую пространственную сетку. При этом повышаются прочностные характеристики каучука, его твёрдость и эластичность, снижаются пластические свойства, степень набухания и растворимость в органических растворителях. Вулканизующими агентами могут являться: сера, пероксиды, оксиды металлов, соединения аминного типа и др. Для повышения скорости вулканизации используют различные ускорители.

Открытие процесса вулканизации приписывают Чарльзу Гудьиру, запатентировавшему его в 1844 году. Процесс назван в честь Вулкана, древнеримского бога огня.

В процессе вулканизации каучук становится резиной.

Вулканизации подвергается обычно смесь каучука с различными компонентами, обеспечивающими необходимые эксплуатационные свойства резин: наполнителями (технический углерод, мел, каолин, полидисперсная кремнекислота и т.д.), пластификаторами (нефтяные и талловые масла, дибутилфталат и т.д.), противостарителями (бисфенолы, диамины и т.д.), ускорителями вулканизации (ксантогенатами, тиазолами, сульфенамидами и т.д.), активаторами вулканизации (оксидом цинка, оксидом магния и т.д.), замедлителями подвулканизации (фталевый ангидрид, N-нитрозодифениламин и т.д.).

dic.academic.ru
