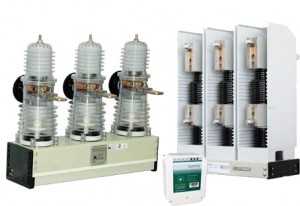

Вакуумный выключатель ВВ-TEL 6(10)-20кА 1000А

Опубликовано: 4 июня 2009 г. в 18:58, 4884

Назначение

Вакуумные выключатели серии ВВ/TEL гарантируют высокую надежность эксплуатации объектов энергосистемы трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6...20 кВ с изолированной и заземленной нейтралью при нормальном и аварийном режимах работы сети.

Применение выключателей ВВ/TEL позволяет эффективно решить комплес задач, связанных с электроснабжением потребителей, расширить возможности присоединения, повысить качество эксплуатации РУ и сократить объем работ по его обслуживанию.

Отличительные особенности вакуумного выключателя ВВ/TEL

  • Высокий механический и коммутационный ресурс;
  • Отсутствие необходимости проведение текущего, среднего и капитального ремонта;
  • Питание от сети постоянного, выпрямленного и переменного оперативного тока в широком диапазоне напряжений
  • Малое потребление мощности по цепи оперативного питания;
  • Высокое быстродействие при включении и отключении;
  • Не требует изменений существующих схем вторичных коммутаций.
  • Совместимость с любыми существующими ячейками КРУ и КСО;
  • Допускается работа в любом пространственном положении.
  • Малые габариты и вес.

Конструкция выключателя

Конструктивно выключатель состоит из трех полюсов, установленных на металлическом основании, где размещен пофазный электромагнитный привод с магнитной защелкой, удерживающей выключатель во включенном положении неограниченно долго при минимальном потреблении электроэнергии по цепи оперативного питания.

Выключатели серии ВВ/TEL выполнены таким образом, что все подвижные элементы выключателя перемещаются исключительно вдоль оси полюса. Это позволяет исключить наличие вращающихся элементов и создать не обслуживаемый малогабаритный привод.

Такая конструкция является принципиально новой, выключатель способен выполнять свои функции в любом пространственном положении и легко устанавливаемый в любой конструкции камер КСО или шкафов КРУ.

Основные узлы выключателя размещаются в изоляционном корпусе из прозрачного ударопрочного полимерного материала (лексана), выполняющего функции опорной изоляции и предохраняющего токоведушие части от воздействия агрессивной среды. Такая конструкция вакуумного выключателя ВВ/TEL обеспечивает высокую надежность и исправную работу на протяжении установленного срока службы.

Конструкция выключателя отвечает требованиям ГОСТ, ГОСТ 52565, ТУ 3414-007-57002326-2007 (ТШАГ 674.152.007 ТУ), ТУ 3414-003-57002326-2003 (ТШАГ 674.152.004 ТУ), ТУ 3414-009-57002326-2007 (ТШАГ 674.152.009 ТУ) и имеет патент № 2020631.

Фотографии, изображения

Скачать документацию

  • Twitter
  • Facebook
  • ВКонтакте
  • Google+
  • Mail.ru
  • Одноклассники

Производитель

ГК Таврида Электрик, АО

Российская научно-производственная компания «Таврида Электрик» образована в 1990 году. Компания специализируется на разработке и производстве инновационной вакуумной коммутационной техники, интеллектуальных аппаратов для автоматизации сетей и подстанций, алгоритмов защит и автоматики распределительных сетей, комплектных распределительных устройств в классе напряжений до 35 кВ. Сегодня «Таврида — это международный электротехнический холдинг, поставляющий продукцию из России в 80 стран мира. Около 70 предприятий образуют группу «Таврида Электрик». В подразделениях компании работает около 3000 человек. Организационная структура «Таврида Электрик» включает в себя центральную группу компаний, отвечающую за общее управление, научные исследования и разработки, проектирование и производство модулей и компонентов, а также блок региональных отделений в 22 странах, обеспечивающих проектирование, производство, продажи и продвижение конечных продуктов, удовлетворяющих условиям национальных рынков. По объемам производства и поставок на мировой рынок ключевых продуктов в среднем классе напряжения «Таврида Электрик» входит в число мировых лидеров.

Смотрите также компании в каталоге, рубрика «Вакуумные выключатели»

Похожие документы

www.elec.ru

Выключатель BB/TEL-10-20/1000-У2-46

Выключатель вакуумный BB/TEL-10-20/1000-У2-46 – электрический аппарат служащий для коммутаций номинального тока и токов короткого замыкания в электрических установках. Средой для гашения электрической дуги служит вакуум. Трехполюсные вакуумные выключатели BB/TEL-10-20/1000-У2-46 устанавливаются в стационарных камерах одностороннего обслуживания (КСО) и комплектных распределительных устройствах (КРУ) наружной и внутренней установки на номинальное напряжение 6-20 кВ трехфазного переменного тока промышленной частоты 50 Гц, в сетях с изолированной и заземленной нейтралью.

Основные особенности конструкции вакуумных выключателей типа BB/TEL.

В основе вакуумного выключателя BB/TEL-10-20/1000-У2-46 используются пофазные электромагнитные приводы с магнитной защелкой. Электромагнитные приводы механически объединены общим не несущим нагрузку валом-синхронизатором. Катушки электромагнитных приводов фаз выключателя соединяются параллельно и при выполнении команд подключаются к предварительно заряженным конденсаторам, расположенным в блоках управления типа (БУ/TEL) выключателя BB/TEL-10-20/1000-У2-46.

Выключатель вакуумный BB/TEL-10-20/1000-У2-46 изготавливается в климатическом исполнении “У” категории размещения 2 и предназначен для работы в следующих условиях:
- установка на высоте не более 1000м над уровнем моря;
- верхнее значение температуры окружающей среды внутри КРУ +50°С, нижнее - -40°С;
- не агрессивная и невзрывоопасная окружающая среда;
- рабочее положение в пространстве – любое.

Чертеж, габаритные и установочные размеры выключателя BB/TEL-10-20/1000-У2-46


Структура условного обозначения вакуумных выключателей типа BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – выключатель вакуумный; TEL – наименование типа выключателя; X1 – значение номинального напряжения, кВ; X2 – значение номинального тока отключения, кА; X3 – значение номинального тока, А; X4 – климатическое исполнение; X5 – категория размещения; X6 – конструктивное исполнение по каталогу.



Основные технические характеристики вакуумного выключателя BB/TEL-10-20/1000-У2-46:

ПараметрВеличина
Значение номинального напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинального тока (Inom), А1000
Значение номинального тока отключения(I0 nom), кА20

Значение сквозного тока короткого замыкания, кА

- наибольший пик

- начальное действующее значение периодической составляющей



52

20

Значение нормированного процентного содержания апериодической составляющей, %
40
Значение тока термической стойкости, кА
20
Значение времени протекания тока термической стойкости, с3
Значение собственного времени отключения выключателя, с, не более
0,015
Значение полного времени отключения, с, не более0,025
Значение собственного времени включения, с, не более0,055
Значение неодновременности замыкания и размыкания контактов, с, не более0,004
Значение номинального напряжения питания катушек электромагнитов, В220

Значение номинального оперативного напряжения питания

- переменное, В

- постоянное, В

- диапазон, %



100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

- при номинальном токе (I

nom), операций "ВО"

- при токах короткого замыкания I=(60-100)% от (I0 nom), операций "ВО"



50000

100

Значение механического ресурса, циклов "ВО"

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

40

Масса, кг, не более

39

Срок службы до списания, лет

25



Конструкция вакуумного выключателя BB/TEL-10-20/1000-У2-46. Основной конструктивной особенностью вакуумного выключателя типа BB/TEL является принцип раздельного управления контактами дугогасительных камер фаз электрического аппарата. Это позволяет уменьшить количество движущихся частей привода. На общем основании располагаются полые опорные изоляторы внутри которых расположены дугогасительные камеры. Внутри опорных изоляторов также располагаются подвижные контакты дугогасительных камер, которые жестко соединяются со своими приводами при помощи изоляционных тяг. Все детали конструкции полюса имеют общую ось симметрии, вдоль которой совершаю движение подвижные части механизма. Внутри основания выключателя располагаются приводы фаз, которые соединены друг с другом при помощи общего вала. Общий вал обеспечивает синхронизацию фаз и приводит в действие вспомогательные  контакты выключателя. Для управления выключателем применяются блоки управления BU/TEL различных типов. В зависимости от типа блока управления, для питания выключателей используются блоки питания встроенные в блок управления или отдельно BP/TEL.

 Конструкция выключателя BB/TEL-10



Такая конструкция послужила ряду отличительных особенностей:
- выключатели такого типа обладают высоким механическим и коммутационным ресурсом;
- снижения потребления электроэнергии по шинам оперативного напряжения;
- уменьшенный вес и малые габариты;
- простота и удобство установки и настройки в любых типах КРУ и КСО;
- универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
- не требуют обслуживания во время всего срока эксплуатации.



Внимание! Под заказ возможно изготовление и поставка однофазного вакуумного выключателя типа BB/TEL-10!

Чтобы оформить заказ на выключатель вакуумный BB/TEL-10-20/1000-У2-46 звоните в компанию “ЭнергоСфера” по телефонам:
(066)473-42-45 (068)256-29-77  (093)113-81-73
  • < Выключатель BB/TEL-10-12,5/630-У2-46
  • Выключатель BB/TEL-10-20/630-У2-46 >
Автор: Денис Ярошенко

energosfera.org.ua

Вакуумный выключатель BB/TEL ISM15_Shell

Вакуумный выключатель BB/TEL ISM15 Shell повышенной коммутационной стойкости используются в стационарных камерах (КСО) и комплектных распределительных устройствах (КРУ) трехфазных электрических сетей с напряжением до 10 кВ и различными режимами работы нейтрали. При его работе используется метод быстрого гашения электрической дуги, образовавшийся при расхождении контактов, в непроницаемость среде - вакууме. Электрическая непроницаемость дугогасящий среды гарантированно обеспечивает разрыв цепи при расхождении контактов выключателя более чем на 1 мм.

Вакуумный выключатель BB/TEL ISM15 Shell экологичен и удовлетворяет всем требованиям безопасности. Исключены какие-либо утечки или вредные выбросы.

Устройство полюсов

Полюса выполнены из изоляционного материала большой прочности - мензалита. Их кинематическая система не содержит никаких шарнирных или рычажных звеньев, что упрощает и удешевляет конструкцию, повышает надежность выключателя в целом, снижается плотность его отказов. Одновременно исключается необходимость постоянной регулировки и ремонтных работ в течение всего срока службы устройства, что снижает эксплуатационные расходы.

Параллельное расположение катушек полюсов, а также общий синхронизирующий вал обеспечивает одновременную коммутацию всех фазы сети, что обеспечивает правильную работу различного оборудования.

Дугогасящая камера

Вакуумный выключатель BB/TEL ISM15 Shell имеет компактную вакуумную дугогасительную камеру четвертого поколения, с большой эксплуатационной надежностью, сниженным переходным сопротивлением и высокой стойкостью. Она не требует периодического пополнения среды и обслуживания. Это позволяет увеличить периодичность ревизий и ремонтов выключателя, а значит сократить расходы на обслуживание.
Контакты, благодаря свой форме, удерживают дугу в диффузном состоянии, при котором она наиболее безопасна для элементов камеры.

Другие элементы конструкции

Конструкция тягового изолятора, передающего усилие привода на контакт, обуславливает его повышенную электрическую прочность, что позволило уменьшить габариты изолятора и всей конструкции.
Магнитная система привода имеет два воздушных разрыва, что обеспечивает необходимое усилие поджатия контактов и хорошие электрические характеристики устройства.
Имеющийся индикатор текущего положения контактов предназначен для визуального контроля за текущим положением частей выключателя.
Модуль управления, выполненный в виде отдельного блока, может устанавливаться отдельно от выключателя, например в релейном отсеке распределительного устройства или на панели стационарной камеры. Он позволяет проводить коммутации от различных источников тока, а также блокирует повторные команды на включение.

Ручное управление

При отсутствии питания на оперативных шинах выключатель можно отключить в ручном режиме. Для включения используется ручной генератор, подключаемый к модулю управления.

etmz.ru

Вакуумный выключатель ВВ-TEL 6(10)-31,5кА 2000А

Назначение

Данный выключатель создан для того, чтобы превосходить ожидания потребителей в сравнении с традиционными выключателями — как своими техническими характеристиками и удобством эксплуатации, так и эргономикой.

Самый компактный выключатель в мире в своем классе

Это преимущество Вы оцените как при монтаже, так и в эксплуатации. Легкий монтаж и возможность адаптировать выключатель ВВ/TEL в любое КРУ или КСО открывает потребителям новые возможности продлить сроки службы существующих распределительных устройств с высоким экономическим эффектом и существенно сократить расходы на услуги монтажных организаций и эксплуатацию.

Кроме того, это — возможность проектирования и производства малогабаритных распределительных устройств, позволяющих экономить строительные материалы и площади, отводимые под распределительные устройства.

Надежная работа в различных климатических и атмосферных условиях

Входящие в конструкцию выключателей ВВ/TEL нового поколения тяговые изоляторы лабиринтного типа отличаются не только меньшими (на 30% по сравнению с традиционными) размерами, но и большим усилием на разрушение. Они лучше защищены от загрязнений и выдерживают напряжение свыше 60 кВ.

Опорные изоляторы ВВ/TEL выполнены из термореактивного композита ВМС и обладают высокой трекинго- и термостойкостью.

Удобный и легкий монтаж

Никогда еще подключение выключателя к главным цепям не было таким простым и удобным. Новая конструкция терминалов токоведущих выводов ВВ/TEL обеспечивает свободу действий при организации надежной ошиновки. Терминалы выполнены из экструдированного алюминиевого профиля с порошковым покрытием и позволяют легко менять расстояние между шинами, необходимое для конкретного распределительного устройства. Больше нет жесткой привязки к базовым габаритам аппарата, так как расстояние ошиновки между выводами выключателя варьируется в пределах от 280 до 310 мм. Новая технология позволяет ошиновать выключатель так, как Вам удобно, не затрачивая время и силы на подгонку шин, а также избежать увеличения переходного сопротивления в месте соединения шин и терминала (которое иногда выводит выключатели из строя).

Безопасность при эксплуатации

ВВ/TEL нового поколения имеет гибкий выносной указатель положения главных цепей контактов аппарата. Он жестко связан с валом выключателя и имеет различную длину гибкой связи; это позволяет устанавливать указатель в удобном и заметном месте и своевременно известить персонал о состоянии выключателя.

Указатель главных контактов исключает возможность возникновения аварийных
ситуаций и повреждений оборудования при неправильном оперировании, что заметно снижает уровень опасности при эксплуатации и дополнительно оберегает жизнь и здоровье персонала.

Экономия средств, связанных с эксплуатацией и плановыми ремонтными работами

ВВ/TEL нового поколения оснащены электромагнитным приводом новой конструкции, основанным на принципе «магнитной защелки». Привод обеспечивает надежную работу выключателя в самых тяжелых условиях при токах аварийного режима (короткого замыкания) до 31,5 кА.

«Магнитная защелка» исключает наличие изнашивающихся элементов привода. Полное отсутствие передаточных узлов в вакуумных выключателях ВВ/TEL обеспечивается за счет того, что все подвижные элементы полюса выключателей перемещаются при работе вдоль вертикальной оси только линейно. Это позволяет отказаться от контроля механических параметров аппаратов, а также смазку и замену деталей в процессе эксплуатации.

Сердцем выключателя ВВ/TEL нового поколения является вакуумная дугогасительная камера четвертого поколения. Собственные передовые разработки позволяют «Тавриде Электрик» гарантировать высокий коммутационный и механический ресурс своих устройств, а также исключить необходимость контролировать износ основных контактов аппарата.

Диагностика и сигнализация несоответствий

Совместно с выключателями поставляются блоки управления, совместимые с любыми современными средствами защиты и автоматизации распределительных устройств, позволяющие осуществлять диагностику вторичных цепей вакуумного выключателя ВВ/TEL, а также самодиагностику внутренних и внешних цепей. При обнаружении неисправностей или несоответствий блоки управления сигнализируют персоналу о каждом нештатном факте. Передача сигналов может быть организована дистанционно при помощи телемеханических систем.

www.elec.ru

Вакуумные выключатели BB TEL | ZEP-electro

Параметр

Ток отключения, kA/номинальный ток, A

20/630

20/1000

31.5/1600

31.5/2000

Номинальное напряжение, kV

10

Номинальный рабочий ток, A

630,1000

1600,1250,2000

Номинальный ток отключения, kA

20

31,5

Ток электродинамической стойкости, kA (амплитудное значение)

51

80

Ток термической стойкости, 3 сек., kA

20

31,5

Номинальный ток отключения одиночной конденсаторной батареи, A

800

Испытательное напряжение промышленной частоты, kV

42

Механический ресурс, операций В-0, не менее

5000

3000

Коммутационный ресурс, не менее



- циклов В-0 при номинальном токе

5000

3000

- отключений при номинальном токе отключения

100

Собственное время включения, ms, не более

55

Собственное время отключения, ms, не более

15

Полное время отключения, ms, не более

25

Цикл АПВ

0-0,3с-ВО-15с-ВО-180с-ВО

Номинальное сопротивление главных контактов, мкОм, не более

40

30

Максимальная температура окружающей среды, °С

+55

Минимальная температура окружающей среды, °С

-40

Класс изоляции по МЭК 932

2

Группа стойкости к механическим внешним воздействующим факторам по ГОСТ17516.1

М6

М7

Максимальная высота над уровнем моря, m

1000

Масса, kg



- BB/TEL 10 (с межосевым расстоянием 200 mm)

35

51

- BB/TEL 10 (с межосевым расстоянием 250 mm)

37

53

Тип применяемого блока управления

BU/TEL-220-05A
БУTEL-100/220-12-ХХ
БУTEL-24/60-12-ХХ
БУ/TEL-100/220-21-00

БУTEL-100/220-12-ХХ
БУTEL-24/60-12-ХХ
БУ/TEL-100/220-21-00

zep-electro.com

Выключатели вакуумные серии BB/TEL (ISM/TEL) « Энерготехмонтаж

Выключатели вакуумные серии BB/TEL (ISM/TEL-15) и (ISM/TEL-25)

     Предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6—10 кВ.
Скачать опросный лист

Вакуумный выключатель серии BB/TEL (ISM/TEL-15) и (ISM/TEL-25) — это коммутационный аппарат нового поколения, в основе принципа действия которого лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов («магнитная защелка»).
Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL (ISM/TEL15) и (ISM/TEL25)  позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:
высокий механический и коммутационный ресурс;
малые габариты и вес;
небольшое потребление энергии по цепям управления;
возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
отсутствие необходимости ремонта в течение всего срока службы;
доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp & Bourne, Cooper), однако «Таврида Электрик» является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации № 2020631).
Благодаря своим преимуществам вакуумные выключатели BB/TEL (ISM/TEL15) и (ISM/TEL25)  широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

Устройство и работа выключателя ВВ/TEL (ISM/TEL15)

Выключатель вакуумный серии BB/TEL состоит из трех полюсов, установленных на общем основании. Все три полюса имеют одинаковую конструкцию, изображенную на рис. 1 .



Рис. 1. Устройство выключателя ВВ/TEL

Привод вакуумного выключателя серии BB/TEL  (ISM/TEL15) и (ISM/TEL25) состоит из электромагнитов (по одному на каждую фазу), электрически соединенных между собой параллельно, и блока управления БУ.
Механически якори 7 приводных выключателей соединены между собой общим валом 10, который в процессе включения и отключения поворачивается вокруг своей продольной оси, и обеспечивает выполнение следующих функций:
управление указателем положении выключателя «ВКЛ — ОТКЛ»;
ручное отключение выключателя при аварийных ситуациях;
управление контактами для внешних вспомогательных цепей с помощью постоянного магнита;
предотвращение срабатывания выключателя в неполно-фазном режиме.

Включение выключателя

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающей пружины 8 через тяговый изолятор 4. При подаче сигнала «ВКЛ» блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При этом в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 8 и поджатия 5, в результате чего под действием разницы указанных сил якорь электромагнита 7 вместе с тяговыми изоляторами 4 и 2 в момент времени 1 начинают движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 8.
После замыкания основных контактов (момент времени 2 на осциллограммах) якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 5. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю (момент времени 2а на осциллограммах). Далее кольцевой магнит 6 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 по достижении момента времени 3 начинает обесточиваться, после чего привод оказывается   подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется.
В процессе включения выключателя пластина 11, входящая в прорезь вала 10, поворачивает этот вал, перемещая установленный на нем постоянный магнит 12 и обеспечивая срабатывание герконов 13, коммутирующих внешние вспомогательные цепи.

Отключение выключателя

При подаче сигнала «ОТКЛ» блок управления формирует импульс тока, который имеет противоположное направление по отношению к току включения и меньшее амплитудное значение (интервал времени 4 — 5 на осциллограммах). Магнит 6 при этом размагничивается, привод снимается с магнитной защелки, и под действием энергии, накопленной в пружинах отключения 8 и поджатия 5 якорь 7 перемещается вниз, в процессе движения ударяя по тяговому изолятору 4, связанному с подвижным контактом 3. Контакты 1 и 3 размыкаются (момент времени 5 на осциллограммах), и выключатель отключает нагрузку.

Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом 10 выключателя, воздействует через этот вал на якоря 7 электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения 8 оказывается достаточно для размыкания контактов 1 и 3 выключателя.
Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя «ВКЛ — ОТКЛ».
Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

Конструктивные исполнения выключателя ВВ/TEL (ISM/TEL15) и (ISM/TEL25)

В настоящее время выпускаются выключатели двух основных конструктивных исполнений:
конструктивное исполнение с межполюсным расстоянием
200 мм;
конструктивное исполнение с межполюсным расстоянием 250 мм.
Выключатели конструктивного исполнения с межполюсным расстоянием 200 мм предназначены преимущественно для замены в ячейках КРУ выключателей типов ВМР-10, ВМПЭ-10, ВМПП-10, ВК-10, ВКЭ-10 и других, а также для применения во вновь разрабатываемых ячейках КРУ.
Выключатели данного конструктивного исполнения выпускаются двух модификаций:
с выводом толкателя кнопки ручного отключения в сторону силовых токосъемников;
с выводом толкателя кнопки ручного отключения в сторону, противоположную силовым токосъемникам.
Выключатели конструктивного исполнения с межполюсным расстоянием 250 мм предназначены преимущественно для замены в камерах КСО и КРН выключателей типа ВМГ-133 и других, а также для применения во вновь разрабатываемых камерах КСО и КРН.



Техническая характеристика выключателей серии BB/TEL (ISM/TEL15)

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ.

12

Номинальный ток, А.

1000

Номинальный ток отключения, кА

20

Сквозной ток короткого замыкания, наибольший пик, кА

52

Нормированное  процентное   содержание  апериодической составляющей, %, не более..

40

Время отключения полное, мс, не более.

25

Время отключения собственное, мс, не более.

15

Время включения собственное, мс, не более.

70

Ресурс по коммутационной стойкости при отключении:
номинального тока, операций «ВО»

50 000

(60 — 100) % от номинального тока отключения, операций

100

Ресурс по механической стойкости, операций «ВО».

50 000

Номинальное напряжение электромагнитов управления, В

220

Диапазон напряжений электромагнитов при включении,
% от номинального значения..

85— 11 0

Диапазон напряжений электромагнитов   при  отключении, % от номинального значения

65— 1 20

Наибольший ток электромагнитов управления при номинальном напряжении, А

10

Срок службы до списания, лет

25

Масса, кг:
исполнение с межполюсным расстоянием 200 мм

32

исполнение с межполюсным расстоянием 250 мм35,5



Условия эксплуатации выключателей

Вакуумные выключатели серии BB/TEL (ISM/TEL15) и (ISM/TEL25)  предназначены для эксплуатации в следующих условиях.
Климатическое исполнение и категория размещения У2 по ГОСТ 15150—69, при этом:
наибольшая высота над уровнем моря — до 1000 м;
верхнее рабочее значение температуры окружающего воздуха не должно превышать плюс 55 °С, эффективное значение температуры окружающего воздуха — плюс 40 °С;
нижнее рабочее значение температуры окружающего воздуха — минус 40 °С;
верхнее значение относительной влажности воздуха 1 00 % при температуре плюс 25 °С;
окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя;
рабочее положение выключателей в пространстве — любое.

Устройства управления вакуумными выключателями BB/TEL (ISM/TEL15) и (ISM/TEL25)

Устройства управления вакуумными выключателями серии TEL являются неотъемлемой частью привода этих выключателей, хотя конструктивно они выполняются в виде отдельных модулей и могут быть установлены как в релейном отсеке шкафов КРУ, так и на выкатных элементах этих шкафов.
Устройства управления серии TEL обеспечивают функционирование вакуумных выключателей BB/TEL при управлении ими от любого источника постоянного, выпрямленного или переменного оперативного тока.

В настоящее время выпускаются следующие виды устройств управления:
блок управления BU/TEL-220-05A;

Для адаптации блоков управления типа BU/TEL220-05 A к различным источникам оперативного питания и различным схемам вторичных соединений шкафов КРУ разработаны и выпускаются следующие дополнительные виды устройств управления:
блок управления и размножения сигналов PR/TEL-01; блок управления и размножения сигналов PR/TEL-03; блок питания ВР/TEL-220-02A; фильтр Ф/TEL-220-02;
блок автономного включения БAB/TEL-220-02.
Выбор необходимых устройств управления для организации вторичных цепей модернизируемых КРУ определяется видом источника оперативного питания (аккумуляторная батарея, БПНС, БПТ, УПНС и др.), а также схемой цепей защит и управления этих КРУ. Выбор устройств управления для вновь разрабатываемых КРУ осуществляется на стадии их проектирования.

Предприятием «Таврида Электрик» разработан ряд схем подключения выключателя BB/TEL и устройств управления ко вторичным цепям шкафов различных КРУ.



ppetm.ru

Выключатель BB/TEL-10-12,5/1000-У2-48

Выключатель вакуумный BB/TEL-10-12,5/1000-У2-48 – электрический аппарат служащий для коммутаций номинального тока и токов короткого замыкания в электрических установках. Средой для гашения электрической дуги служит вакуум. Трехполюсные вакуумные выключатели BB/TEL-10-12,5/1000-У2-48 устанавливаются в стационарных камерах одностороннего обслуживания (КСО) и комплектных распределительных устройствах (КРУ) наружной и внутренней установки на номинальное напряжение 6-20 кВ трехфазного переменного тока промышленной частоты 50 Гц, в сетях с изолированной и заземленной нейтралью.

Основные особенности конструкции вакуумных выключателей типа BB/TEL. В основе вакуумного выключателя BB/TEL-10-12,5/1000-У2-48 используются пофазные электромагнитные приводы с магнитной защелкой. Электромагнитные приводы механически объединены общим не несущим нагрузку валом-синхронизатором. Катушки электромагнитных приводов фаз выключателя соединяются параллельно и при выполнении команд подключаются к предварительно заряженным конденсаторам, расположенным в блоках управления типа (БУ/TEL) выключателя BB/TEL-10-12,5/1000-У2-48.

Выключатель вакуумный BB/TEL-10-12,5/1000-У2-48 изготавливается в климатическом исполнении “У” категории размещения 2 и предназначен для работы в следующих условиях:
- установка на высоте не более 1000м над уровнем моря;
- верхнее значение температуры окружающей среды внутри КРУ +50°С, нижнее - -40°С;
- не агрессивная и невзрывоопасная окружающая среда;
- рабочее положение в пространстве – любое.

Чертеж, габаритные и установочные размеры выключателя BB/TEL-10-12,5/1000-У2-48


Структура условного обозначения вакуумных выключателей типа BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – выключатель вакуумный; TEL – наименование типа выключателя; X1 – значение номинального напряжения, кВ; X2 – значение номинального тока отключения, кА; X3 – значение номинального тока, А; X4 – климатическое исполнение; X5 – категория размещения; X6 – конструктивное исполнение по каталогу.



Основные технические характеристики вакуумного выключателя BB/TEL-10-12,5/1000-У2-48:

ПараметрВеличина
Значение номинального напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинального тока (Inom), А1000
Значение номинального тока отключения(I0 nom), кА12,5

Значение сквозного тока короткого замыкания, кА

- наибольший пик

- начальное действующее значение периодической составляющей



32

12,5

Значение нормированного процентного содержания апериодической составляющей, %
40
Значение тока термической стойкости, кА
12,5
Значение времени протекания тока термической стойкости, с3
Значение собственного времени отключения выключателя, с, не более
0,015
Значение полного времени отключения, с, не более0,025
Значение собственного времени включения, с, не более0,055
Значение неодновременности замыкания и размыкания контактов, с, не более0,004
Значение номинального напряжения питания катушек электромагнитов, В220

Значение номинального оперативного напряжения питания

- переменное, В

- постоянное, В

- диапазон, %



100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

- при номинальном токе (Inom), операций "ВО"

- при токах короткого замыкания I=(60-100)% от (I0 nom), операций "ВО"



50000

100

Значение механического ресурса, циклов "ВО"

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

40

Масса, кг, не более

39

Срок службы до списания, лет

25



Конструкция вакуумного выключателя BB/TEL-10-12,5/1000-У2-48. Основной конструктивной особенностью вакуумного выключателя типа BB/TEL является принцип раздельного управления контактами дугогасительных камер фаз электрического аппарата. Это позволяет уменьшить количество движущихся частей привода. На общем основании располагаются полые опорные изоляторы внутри которых расположены дугогасительные камеры. Внутри опорных изоляторов также располагаются подвижные контакты дугогасительных камер, которые жестко соединяются со своими приводами при помощи изоляционных тяг. Все детали конструкции полюса имеют общую ось симметрии, вдоль которой совершаю движение подвижные части механизма. Внутри основания выключателя располагаются приводы фаз, которые соединены друг с другом при помощи общего вала. Общий вал обеспечивает синхронизацию фаз и приводит в действие вспомогательные  контакты выключателя. Для управления выключателем применяются блоки управления BU/TEL различных типов. В зависимости от типа блока управления, для питания выключателей используются блоки питания встроенные в блок управления или отдельно BP/TEL.

 Конструкция выключателя BB/TEL-10



Такая конструкция послужила ряду отличительных особенностей:
- выключатели такого типа обладают высоким механическим и коммутационным ресурсом;
- снижения потребления электроэнергии по шинам оперативного напряжения;
- уменьшенный вес и малые габариты;
- простота и удобство установки и настройки в любых типах КРУ и КСО;
- универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
- не требуют обслуживания во время всего срока эксплуатации.



Внимание! Под заказ возможно изготовление и поставка однофазного вакуумного выключателя типа BB/TEL-10!
Чтобы оформить заказ на выключатель вакуумный BB/TEL-10-12,5/1000-У2-48 звоните в компанию “ЭнергоСфера” по телефонам:
(066)473-42-45 (068)256-29-77  (093)113-81-73
  • Выключатель BB/TEL-10-12,5/630-У2-48 >
Автор: Денис Ярошенко

energosfera.org.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
