Вводы силовых трансформаторов - Ремонт силовых трансформаторов

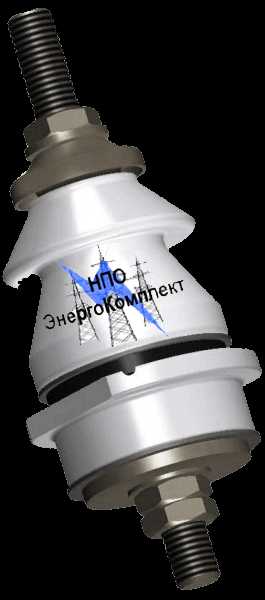

Вводы силовых трансформаторов служат для изоляции выводимых из бака концов обмотки и присоединения их к различным элементам электроустановки. Вводы отличаются большим разнообразием форм и размеров, зависящих от напряжения, мощности, места установки трансформатора, а также от предъявляемых к нему требовании.


Ввод обычной конструкций трансформатора

Ввод обычной конструкций трансформатора на 6 и 10 кв для внутренней установки: 1 — токоведущий стержень, 2 — латунная гайка, 3 — медная шайба, 4 — стальной колпак, 5 — фарфоровый изолятор, 6 — стальная шпилька, 7 — стальная гайка, 8 — чугунный фланец, 9 — резиновая шайба, 10 — электрокартонная шайба, 11 — стальная шайба, 12 — цементирующая масса.


Ввод имеет фарфоровый изолятор 5, чугунный фланец 8, служащий для закрепления ввода на стенке или крышке бака, и токоведущий медный стержень 1, электрически связывающий обмотку трансформатора с отдельными элементами электроустановки. Изолятор ввода трансформатора внутренней установки имеет гладкую или мелкоребристую поверхность.

Изолятор ввода трансформатора наружной установки имеет большие ребра зонтообразной формы, что намного увеличивает разрядные расстояния и даже при сильном дожде и большом загрязнении изолятора позволяет избежать разрядов по его поверхности.

В трансформаторах старых конструкций применялись вводы, для замены которых в случае их повреждения приходилось снимать крышку или вынимать активную часть из бака. В настоящее время для упрощения операции замены ввода в трансформаторах 1 и 2-го габаритов применяют съемные вводы, не имеющие фланцев и обойм.

Поврежденный фарфоровый изолятор таких вводов можно заменять, не поднимая сердечник. Для этого достаточно отвернуть с токоведущего стержня наружные гайки, раскрепить устройство, прижимающее ввод к крышке, снять с ввода колпак и находящееся под ним уплотняющее резиновое кольцо. Затем снять изолятор, заменить его новым и собрать вновь ввод.

Прохождение по токоведущему стержню ввода больших токов сопровождается созданием сильного магнитного поля, вызывающего недопустимый нагрев фланцев и крышки. Для уменьшения нагрева чугунные и стальные фланцы вводов на токи свыше 400 а заменяют латунными.

Чтобы уменьшить нагрев крышки, применяют один из следующих способов:

  • увеличивают диаметр отверстия в крышке для ввода, чтобы увеличить расстояние до токоведущего стержня и тем самым ослабить магнитное поле в крышке, а следовательно, ее нагрев;
  • размещают вводы одного напряжения рядом, а в крышке для них вырезают общее отверстие. При этом суммарный магнитный поток равен нулю и крышка не нагревается. Для установки вводов в общем вырезе крышки применяют чугунные или латунные обоймы. 

Расположение вводов на ток

Расположение вводов на ток 1000 а в общей обойме:

1 — ввод,
2 — кольцевой выступ обоймы,
3 — обойма,
4 — болт,
5 — цементирующая масса.


Вводы 1 вмазывают в обойму 3, которую затем устанавливают на уплотняющей прокладке из маслостойкой резины и закрепляют на крышке бака болтами 4 и гайками.

«Ремонт электрооборудования промышленных предприятий»,
В.Б.Атабеков

Магнитопровод представляет собой прямоугольную конструкцию, состоящую из трех вертикальных стержней, связанных верхним и нижним ярмами. Магнитопроводы собирают из штампованных пластин толщиной 0,35 или 0,5 мм электротехнической стали: горячекатаной, холоднокатаной текстурованной или холоднокатаной малотекстурованной. Горячекатаной называется сталь, прокатанная в нагретом состоянии на горячих валках прокатного стана, а холоднокатаной — прокатанная в холодном состоянии на холодных валках…

Несмотря на разнообразие конструкций трансформаторов, процесс их сборки после ремонта можно разделить на два основных этапа. На первом этапе сборки выполняют насадку и расклиновку обмоток, шихтовку верхнего ярма и прессовку обмоток, сборку и соединение схемы. На втором этапе сборки устанавливают крышку трансформатора над сердечником, присоединяют отводы к переключателю и вводам, устанавливают на крышке расширитель, предохранительную…

Поступивший в ремонт трансформатор тщательно осматривают, чтобы выявить все дефекты. Этот процесс является первой стадией ремонта и называется дефектацией трансформатора. Рабочий, производящий дефектацию, должен хорошо знать не только признаки неисправностей и способы их выявления, но и их причины. Наиболее характерные неисправности трансформаторов и причины их возникновения приведены в таблице. Повреждение внешних деталей трансформатора (расширителя, бака,…

При сборке трансформаторов мощностью до 50ква (без расширителей), вводы которых расположены на стенках бака, сначала опускают сердечник в бак, устанавливают вводы, присоединяют отводы обмоток к ним и переключателю, а затем уже устанавливают крышку на баке. Крышки трансформаторов мощностью 560 ква устанавливают на подъемных шпильках сердечника и комплектуют необходимыми деталями. Крышки трансформаторов мощностью 750 — 5600…

Для намотки катушек закрепляют петлей из тафтяной ленты конец провода в вырезе упорного диска и пускают станок. Чтобы готовая катушка имела правильную геометрическую форму, между постоянными рейками устанавливают вспомогательные рейки. Приспособления для выгибания проводов Приспособления для выгибания обмоточных проводов (шин): а — на плоскость, б — на ребро. При намотке, пользуясь чертежами и расчетной запиской,…
