Вакуумный выключатель выкатной элемент – заказать в Екатеринбурге, Москве, Санкт Петербурге

«НТЭАЗ Электрик» производит около сотни типоисполнений универсальных модулей и выкатных элементов для реконструкции ячеек КРУ практически всех серий, выпускавшихся на заводах стран СНГ в прежние годы.

Вакуумный выключатель и выкатной элемент могут применяться для реконструкции комплектных распредустройств в случаях, когда нецелесообразно по экономическим или техническим причинам, либо слишком сложно производить полную замену ячейки. Чаще всего для процедуры подобной модернизации не требуется выводить из эксплуатации комплектные распределительные устройства. Для реконструкции осуществляется замена старого элемента на новый, что довольно просто и не требует особых трудозатрат.

На заводе разработаны элементы для всех типов ячеек, выпускавшихся ранее. Выкатные элементы комплектуются вакуумными выключателями серий ВР1, ВР2, ВР3. Аппараты данных серий самым лучшим образом подходят для реконструкции распредустройств по техническим и эксплуатационным характеристикам.

Вакуумные выключатели серий ВР6В, ВР6К конструктивно выполняются как выкатные элементы комплектных распределительных устройств. Выключатели серии ВР6В предназначены для замены выключателей серии ВЭ-6,ВЭЭ-6, ВЭС-6, ВЭЭС-6 в ячейках КЕ-6, КЕ-6С, КЕЕ-6 и КЕЕ-6С. Выключатели серии ВР6К предназначены для замены выключателей серии ВЭМ-6 в ячейках К-Х.

Выкатной элемент сконструирован таким образом, что имеет габаритные установочные и присоединительные размеры точно соответствующие старому заменяемому элементу, схемы релейной защиты и блокировки остаются неизменными, а также с повторением тех же регулировок, необходимых для обеспечения надежного контактного соединения.



Выкатной элемент это высокое качество и безопасность

Все выкатные элементы с вакуумными выключателями, производимые «Высоковольтным союзом» в процессе производства постоянно находятся под тщательным контролем и проходят регулярные испытания. Все процессы, связанные с проектированием, производством, монтажом и клиентским обслуживанием осуществляются в полном соответствии с требованиями ISO 9001: 2008. Все вакуумные выключатели выкатные отвечают всем существующим требованиям безопасности.

Схема выкатного элемента

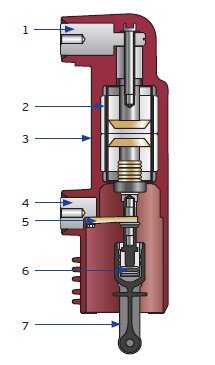

Схема вакуумного выключателя

  1. 1. Верхний контакт
  2. 2. Вакуумная дугогасительная камера
  3. 3. Литой из эпоксидного компаунда полюс
  4. 4. Нижний контакт
  5. 5. Гибкая связь
  6. 6. Пружины поджатия
  7. 7. Изоляционная тяга

В вакуумных выключателях внутренней установки используются литые из эпоксидного компаунда полюса. В вакуумных выключателях наружной установки – цельнолитые полюса в кремнийорганической изоляции. Полюса комплектуются самыми современными вакуумными камерами, которые специально разработаны и оптимальным образом подходят для использования в литых полюсах.


Контакты вакуумных камер выполнены из специальных легированных сплавов. Горение дуги, которая возникает при разведении контактов при отключении нагрузки, поддерживается металлическими парами за счет испарения электродного материала. Электрическая дуга мягко гасится при естественном переходе тока через ноль, поэтому исключается возможность возникновения перенапряжений при коммутации большинства видов нагрузок.



Основные технические параметры вакуумных выключателей















ПараметрыВР1, ВР2, ВР3
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А630–3 150
Номинальный ток отключения, кА20–40
Ток термической стойкости , кА (3 с)20–40
Ток электродинамической стойкости, кА52–102
Полное время отключения, мс, не более57–70
Собственное время включения, мс, не более90–120
Собственное время отключения, мс, не более35–55
Механический ресурс, циклов ВО30 000–100 000
Коммутационный ресурс при номинальных токах, циклов ВО30 000–50 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО40–100
Масса, кг65–285



Программа ретрофит

В настоящее время в России и странах СНГ в эксплуатации находится большое количество комплектных распределительных устройств прежних годов выпуска, в целом работоспособных, но укомплектованных коммутационными аппаратами, ресурс которых либо отработан, либо близок к завершению. Специалисты «НТЭАЗ Электрик» предлагают продлить срок службы подобных КРУ и КСО благодаря специально разработанной программе Ретрофит.

Реконструкция КРУ

Программа Ретрофит предполагает замену отработавших свой ресурс коммутационных аппаратов на современные, надежные и долговечные вакуумные выключатели. Реконструкция КРУ заключается в модернизации старого выкатного элемента путем установки на него универсального модуля с новым выключателем либо в полной замене старого элемента КРУ на новый.

Реконструкция КСО

Реконструкция КСО производится путем установки в нее вакуумного выключателя серии ВР с помощью специального монтажного комплекта.

Экономическая выгода

Обновление энергохозяйства по программе Ретрофит требует минимальных затрат и проводится в кратчайшие сроки, так как существующие в модернизируемых КРУ блокировки и схемы релейной защиты не требуют доработки, а габаритные, установочные и присоединительные размеры новых модулей и выкатных элементов полностью соответствуют размерам заменяемых аппаратов.

Концерн «Высоковольтный союз» предлагает широкий ассортимент выкатных элементов и вакуумных выключателей в Москве, Екатеринбурге, Санкт-Петербурге, Новосибирске, Кемерово практически для всех типов ячеек, находящихся в эксплуатации. Можем как изготовить под заказ, так и поставить готовые решения.

Также вы можете посмотреть Общий каталог оборудования – 12.7мБ.

www.vsoyuz.com

ABB – Силовые автоматические выключатели втычные



Автоматические выключатели Tmax XT могут применяться в следующих исполнениях:

СТАЦИОНАРНЫЙ. Стационарные автоматические выключатели состоят из корпуса выключателя, соединенного с расцепителем защиты, устанавливаются на монтажной плате распределительного устройства или на DIN-рейке;
■ ВТЫЧНОЙ. Втычные автоматические выключатели состоят из фиксированной части (корзины), которая должна крепиться на монтажной панели распределительного устройства, и из подвижной части, полученной из стационарного автоматического выключателя, плюс соответствующего комплекта преобразования в подвижную часть втычного исполнения;
ВЫКАТНОЙ. Выкатные автоматические выключатели состоят из фиксированной части (корзины), закрепляемой на монтажной панели распределительного устройства, оснащенной боковыми направляющими для легкого извлечения и установки подвижной части, которая получена из стационарного автоматического выключателя, плюс соответствующего комплекта для преобразования в выкатное исполнение. Для получения выкатного исполнения необходимо заказать устанавливаемый на лицевую панель выключателя аксессуар (фланец FLD), обеспечивающий степень защиты IP40 и блокировку подвижной части от извлечения или установки при замкнутом выключателе. Если втычной автоматический выключатель оснащен электрическими аксессуарами, необходимо также заказать подходящие разъемы для разъединения соответствующих вспомогательных цепей; для выкатных выключателей предусмотрены специальные аксессуары с разъемами, обеспечивающими автоматическое отсоединение при выкатывании.







Из стационарного исполнения, автоматические выключатели Tmax XT могут быть легко преобразованы в выключатели втычного и выкатного исполнения с помощью соответствующих комплектов преобразования.











Фиксированные части втычных/выкатных выключателей поставляются с передними выводами (F), либо с горизонтальными или вертикальными задними выводами (HR/VR). Задние выводы установлены изготовителем в горизонтальное положение. При необходимости заказчик может легко повернуть выводы в вертикальное положение. Эти фиксированные части могут быть оснащены с помощью соответствующего адаптера такими же комплектами выводов, крышками силовых выводов и межфазными перегородками, которые применяются для стационарных автоматических выключателей. Фиксированная часть (корзина) втычного/выкатного выключателя может быть установлена по глубине на 50 мм или на 70 мм относительно монтажной панели, как показано на рисунке. Установка с глубиной 50 мм является обязательной только в том случае, когда используются задние вертикальные или горизонтальные выводы (HR/VR).





стационарный автоматический выключатель



втычной автоматический выключатель

выкатной автоматический выключатель



amadon.ru

выкатной выключатель – это… Что такое выкатной выключатель?



выкатной выключатель



выкатной выключатель

[Я.Н.Лугинский, М.С.Фези-Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.]

Тематики

  • электротехника, основные понятия

Справочник технического переводчика. – Интент.
2009-2013.

  • выкатной автоматический выключатель
  • выкатной разъединитель

Смотреть что такое “выкатной выключатель” в других словарях:

  • выкатной автоматический выключатель — EN withdrawable circuit breaker a circuit breaker which, in addition to its interrupting contacts, has a set of isolating contacts which enable the circuit breaker to be disconnected from the main circuit, in the withdrawn position, to achieve an …   Справочник технического переводчика

  • выкатной автоматический выключатель — EN withdrawable circuit breaker a circuit breaker which, in addition to its interrupting contacts, has a set of isolating contacts which enable the circuit breaker to be disconnected from the main circuit, in the withdrawn position, to achieve an …   Справочник технического переводчика

  • автоматический выключатель — Механический коммутационный аппарат1), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном… …   Справочник технического переводчика

  • автоматический выключатель — Механический коммутационный аппарат1), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном… …   Справочник технического переводчика

  • Комплектное распределительное устройство —         установка, содержащая группу (комплект) связанных между собой электрических аппаратов, приборов и др., конструктивно объединенных в стойке, на щите или панели. Предназначается для приема и распределения электрической энергии на… …   Большая советская энциклопедия

  • ВЭ — выключатель электрический техн. ВЭ вывод из эксплуатации ВЭ выключатель электродвигателей техн. ВЭ «Вопросы экономики» …   Словарь сокращений и аббревиатур

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

technical_translator_dictionary.academic.ru

выкатной выключатель – это… Что такое выкатной выключатель?



выкатной выключатель
  1. drawout circuit-breaker



выкатной выключатель

[Я.Н.Лугинский, М.С.Фези-Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.]

Тематики

  • электротехника, основные понятия

EN

Русско-английский словарь нормативно-технической терминологии.
academic.ru.
2015.

  • выкатной автоматический выключатель
  • выкатной разъединитель

Смотреть что такое “выкатной выключатель” в других словарях:

  • выкатной выключатель — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN drawout circuit breaker …   Справочник технического переводчика

  • выкатной автоматический выключатель — EN withdrawable circuit breaker a circuit breaker which, in addition to its interrupting contacts, has a set of isolating contacts which enable the circuit breaker to be disconnected from the main circuit, in the withdrawn position, to achieve an …   Справочник технического переводчика

  • выкатной автоматический выключатель — EN withdrawable circuit breaker a circuit breaker which, in addition to its interrupting contacts, has a set of isolating contacts which enable the circuit breaker to be disconnected from the main circuit, in the withdrawn position, to achieve an …   Справочник технического переводчика

  • автоматический выключатель — Механический коммутационный аппарат1), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном… …   Справочник технического переводчика

  • автоматический выключатель — Механический коммутационный аппарат1), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном… …   Справочник технического переводчика

  • Комплектное распределительное устройство —         установка, содержащая группу (комплект) связанных между собой электрических аппаратов, приборов и др., конструктивно объединенных в стойке, на щите или панели. Предназначается для приема и распределения электрической энергии на… …   Большая советская энциклопедия

  • ВЭ — выключатель электрический техн. ВЭ вывод из эксплуатации ВЭ выключатель электродвигателей техн. ВЭ «Вопросы экономики» …   Словарь сокращений и аббревиатур

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

normative_ru_en.academic.ru

Элемент выкатной с вакуумным выключателем BB/Tel (тшаг 674722.024)





ТШАГ 674722.024





Внешний вид











Инструкция предназначена для обеспечения правильной установки вакуумных выключателей серии TEL производства «Таврида электрик» (далее по тексту вакуумный выключатель) взамен масляных выключателей серии ВМП на выкатных элементах (далее по тексту ВЭ) в комплектных распределительных устройствах КРУ2-10; К-XII; К-XIII; К-XXVI; К-37 и КР-10/500.


Поставляемый комплект деталей собирается на раме от масляного выключателя  и не выходит за габариты масляного выключателя. Шины, идущие от вакуумного выключателя, располагаются на месте контактных или опорных поверхностей масляного выключателя, что позволяет использовать шины и подвижные электрические контакты главных цепей снятые с масляного выключателя.


Такой принцип замены выключателей дает возможность использовать типовой комплект деталей для разных КРУ (см. руководство по эксплуатации) и упрощает установку вакуумного выключателя.





1. Общие указания





Для замены выключателя должны быть использованы ВЭ, находившиеся в работе, т. е. имеющие полный комплект подвижных электрических контактов и шин, ручки узлов стопорения, фасадные листы и не имеющие механических повреждений препятствующих установке и вводу в эксплуатацию вакуумного выключателя.





2. Подготовка изделия к монтажу








Рисунок 1





Для обеспечения, после замены выключателя, установки ВЭ в ячейку без дополнительной наладки, перед разборкой и снятием деталей масляного выключателя необходимо замерить точное расположение подвижных электрических контактов главных цепей относительно частей ВЭ не подлежащих удалению (размеры h2, h3, L3 и L4 рис. 1), а так же расположение контактных и опорных поверхностей масляного выключателя, к которым крепятся шины главных цепей (размеры L1 и L2 рис. 1) и занести эти данные в таблицу 1. Если эти размеры снять не удалось использовать данные из таблиц 2 и 3.





Таблица 1













Значение, мм





h2


h3


L1


L2


L3


L4





А




















Фаза


В























С























Снять масляный выключатель с ВЭ, оставив раму масляного выключателя и механизмы доводки и блокировки ВЭ (рис. 1). Шины и подвижные электрические контакты главных цепей будут использованы при монтаже вакуумного выключателя, их необходимо аккуратно снять и сложить отдельно.





3. Монтаж





3.1. Изготовить жгуты в соответствии с инструкцией по монтажу «Комплект установки БУ/TEL-12» ТШАГ 674.722.007 ИМ или «Комплект установки БУ/TEL» ТШАГ 674.722.026 ИМ.



3.2. Перед установкой вакуумного выключателя 51 исполнения снять с его полюсов детали 1 и 2 (рис. 2), для этого открутить деталь 2.


3.3. Перед установкой вакуумного выключателя определить, как и когда удобней подсоединить к нему жгут, чтобы в последствии не пришлось разбирать уже собранное из-за недоступности разъемов на корпусе вакуумного выключателя.


Если на ВЭ имеется съемный фасадный лист, открывающий доступ к разъемам выключателя, установить жгут после сборки блокировки перед установкой на место фасадного листа.


Если на ВЭ нет съемного фасадного листа, установить жгут на вакуумный выключатель до закрепления его на ВЭ.


3.4. Совместно со жгутом установить кабель к блокиратору. К бобышке на основании выключателя, с маркировкой знака заземления, подсоединить заземляющий проводник, после установки вакуумного выключателя на ВЭ сделать это уже нельзя.


3.5. Два самых длинных несущих уголка 1(рис. 3) из комплекта закрепить болтами М16 на раму масляного выключателя 2, для этого использовать отверстия в раме под крепление опорных изоляторов масляного выключателя. Начинать с нижнего отверстия.


В случае установки на ВЭ для КРУ2-10 с рамой от масляного выключателя ВМП-10К и закрытым червячным редуктором смотри приложение 1.


     Перед установкой на ВЭ для КРУ2-10 с рамой от масляного выключателя ВМП-10К и червячным редуктором, необходимо вставить болт М10х30 (предназначенный для крепления кронштейнов с опорными изоляторами см. п. 3.11.) в нижнее отверстие уголка со стороны червячного редуктора. После установки уголка на раму редуктор перекроет это отверстие и сделает установку болта невозможной.


Рисунок 2








Рисунок 3





3.6. Два широких уголка 3 (рис. 3) закрепить болтами М10х30 на несущие уголки.







Рисунок 4





3.7. Собрать кронштейны под опорные изоляторы из уголков 1 и 2 (рис. 4), крепить болтами М10х30. В случае установки на ВЭ для КРУ2-10 с рамой от масляного выключателя ВМП-10К и закрытым червячным редуктором смотри приложение 1.


3.8. Закрепить на опорных изоляторах 1 (рис. 5) болтами М10х20 скобы 2 и 3 (скоба 2 имеет более длинную полку с пазами). Крепление производится через круглые отверстия в скобе.


3.9. Установить опорные изоляторы 1(рис. 5), подложив пластины 4, на кронштейны 5:


n если L1=345 мм согласно рис. 5А;


n если L2=345 мм согласно рис. 5Б;


n если L1=357 мм согласно рис. 5В;


n если L2=363 мм согласно рис. 5Г.


3.10. Установить вакуумный выключатель, закрепив болтами М10х30, момент затяжки болтов 30 Нм. Если L1=L2=345 мм крепление производить на ближние, от рамы масляного выключателя, отверстия (рис. 6) или если L1=357 мм, L2=363 мм на дальние (рис. 7).













Рисунок 6










Рисунок 7








ВНИМАНИЕ! В соответствии с требованиями ГОСТ 10434-82 рабочие поверхности контакт-деталей разборных контактных соединений непосредственно перед сборкой должны быть подготовлены:


–  алюминиевые и из алюминиевых сплавов – зачищены и смазаны нейтральной смазкой (вазелин КВЗ по ГОСТ 15975 – 70, ЦИАТИМ-221 по ГОСТ 9433-80 или другими смазками с аналогичными свойствами), рекомендуемое время между зачисткой и смазкой не более 1 часа;


–  рабочие поверхности, имеющие защитные металлические покрытия, – промыты органическим растворителем.



3.12. Закрепить на вакуумный выключатель шины 1 и 2 согласно рисункам 6 и 7 или согласно рисунку 8, для выключателей с номинальным током 1000 А, выставив их наружные стороны на уровень, где раньше располагались контактные или опорные поверхности масляного выключателя в соответствии с размерами L1 и L2 (см. табл. 1 или 2). Крепление шин 1 к выключателю производить поставляемыми с выключателем тарельчатыми шайбами и гайками, подложив под них увеличенную шайбу, взамен простой поставляемой с выключателем, момент затяжки гаек 30 Нм. Шины 2 (рис. 6, 7 и 8) крепить болтами М10х45 с залитыми в пластмасс головками 4.


На выключатели с номинальным током 1000 А установить поставляемые в комплекте радиаторы 3 (рис. 8). Нижние радиаторы крепятся болтами М10х45.


3.13. Взять, снятые с масляного выключателя, шины 3 и 4 (рис. 6 и 7) с подвижными электрическими контактами 5 и установить по размерам h2, h3, L3 и L4 (см. табл. 1 или табл. 3).





Рисунок 8





Таблица 3








Обозначение выключателя


ВМП-10К


ВМП-10КТ


ВМП-10П


ВМП-10ПТ


ВМПП-10


ВМПП-10Т


ВМПЭ-10


ВМПЭ-10Т


L1, мм


345


345


357


357


L2, мм


345


345


363


363





3.14. Заземлить выключатель на корпус ВЭ в соответствии с требованиями ПУЭ («Правила устройства электроустановок»).





Таблица 4








Обозначение КРУ


К-XII


К-XIII


К-XXVI


КРУ2-10


К-37


h2


320


320


320


284


396


h3


825


815


825


1140


750











3.15. Разметить место, где ось 1 (рис. 9) должна пройти сквозь фасадный лист и выполнить в фасаде прямоугольное горизонтальное отверстие 23х47 мм под кнопку, ось 1 должна проходить точно по центру отверстия (см. разрез А-А рис. 9).


– Для 46 исполнения выключателя ось 1 (рис. 9) устанавливается на конец выходящей из основания выключателя тяги ручного отключения 2 при помощи втулки 6.


    – Для 51 исполнения выключателя ось 1 (рис. 9) вкручивается концом с короткой резьбой в блокировочную тягу вакуумного выключателя 2 расположенную справа, если стоять лицом к фасаду ВЭ (см. рис. 11, 12 и 13). Слева ось вкручивается только на ВЭ для





КРУ2-10 с рамой от  масляного выключателя ВМП-10К и с закрытым червячным редуктором (см. рис. 27).





     ВНИМАНИЕ! Ось вкручивать осторожно, чтобы не повредить резьбу в пластмассовой тяге вакуумного выключателя.





      3.16. Приложить к фасадному листу уголок (рис. 10) так, чтобы отверстие под ось с кнопкой в фасаде совпало с соответствующим пазом в уголке. Определить длину уголка позволяющую установить его с другой стороны фасадного листа, отрезать, если надо лишнее.


     Назначение этого уголка – обеспечить жесткую связь элементов блокировки при тонком фасадном листе, поэтому установка при наличии прочного фасада не требуется.


Рисунок 9


Рисунок 10





3.17. Разметить и просверлить отверстия  11 мм для крепления фланца 4 (рис. 9), блокиратора 1 (рис. 11,12, 13 и 27), а так же под кабель к блокиратору и под сквозную ось блокиратора (под нее требуется отверстие  12 мм), если она используется для блокировки (см. п. 3.18). Для разметки использовать уголок рис. 10 выбрав подходящие отверстия или размечать по месту, используя информацию пунктов 3.18-3.25.


3.18. Сквозная ось блокиратора 4 (рис. 11) используется в блокировке при наличии на ВЭ механизма доводки с червячным редуктором для перемещения из контрольного положения в рабочее. Она поставляется в комплекте, чтобы ее установить необходимо, снять дно блокиратора, вкрутить ось и установить дно на место.


В этом случае напротив сквозной оси блокиратора 1 (рис. 14) на вал 2 червячного редуктора устанавливается сектор 3 и крепится болтом М10х45.


На рисунке 14 сектор изображен при нахождении ВЭ в рабочем положении.


3.19. Определить длину сквозной оси блокиратора, позволяющую при зафиксированном блокираторе (смотри руководство по эксплуатации) свободно проходить мимо вращающемуся сектору с минимальным зазором (рис. 15). Укоротить ось, если надо.


3.20. Если вал с закрепленным на нем сектором совершает, при переходе ВЭ из рабочего положения в контрольное, оборот менее 180, то необходимо удалить часть сектора, препятствующую переходу блокиратора в свободное состояние при смене положения.








Рисунок 11





3.21. Установить блокиратор на фасадный лист, подложив уголок (если он используется) с обратной стороны  так, чтобы отверстия в нем совпадали с отверстиями под крепление блокиратора. Крепить болтами М10х20.








Рисунок 12










3.22. Взять из комплекта крышку (рис. 17) и обрезать лишнюю часть в зависимости от того, что она будет закрывать. Для отверстий – на ВЭ имеющие механизм доводки с червячным редуктором, крышка перекроет доступ в отверстие под ключ, приводящий в движение редуктор (рис. 18). Для ручек – на ВЭ имеющие стопор для фиксации в рабочем и контрольном положении, который приводится в движение поворотом ручки выведенной на фасад, крышка будет накрывать эту ручку (рис. 19).


3.23. Взять из комплекта тягу 1 (рис. 20) и вставить концом, где одно отверстие, во вращающуюся ось блокиратора 2. Соединить тягу с осью при помощи штифта 3 и закрепить все это гайкой 4.





Рисунок 14





Длина тяги определяется местоположением надеваемой на нее крышки, которая должна накрывать ручку стопора или закрывать доступ в отверстие под ключ (рис. 11, 12, 13 и 27).








Рисунок 13


Если конец тяги 1 (рис. 18 и 19) сильно выступает из крышки 2 его необходимо укоротить так, чтобы  он скрылся внутрь крышки. Закрепить крышку 2 (рис. 18 и 19) на тягу 1 вставив штифт 3 и закрутив гайку 4.


3.24. Установка оси с кнопкой. Измерить на сколько конец оси 1 (рис. 9), идущей от выключенного вакуумного выключателя, выступает за фасадный лист. Этот размер не должен превышать 5 мм, укоротить ось, если она превышает необходимую длину.


 Рисунок 15





 Рисунок 16








3.24.1. Для 46 исполнения выключателя. Установить на ось 1(рис. 9)  кнопку 3 с конца, где короткая резьба.


– Если фасад съемный, снять его, вкрутить ось с кнопкой во втулку 6 (рис. 9), ось должна зайти во втулку как минимум на 14 мм. Кнопка должна выступать за фасадный лист на 20-19 мм. Установить фланец 4 (рис. 9), крепить болтом М10х20. Законтрить ось с кнопкой 1 (рис. 9) во втулке 6 гайкой 7.


– Если фасад несъемный, включить вакуумный выключатель, вкрутить ось с кнопкой во втулку 6 (рис. 9), ось должна зайти во втулку как минимум на 14 мм. Кнопка должна выступать за фасад на 481 мм (при выбранных люфтах). Установить фланец 4 (рис. 9), крепить болтом М10х20. Законтрить ось с кнопкой 1 (рис. 9) во втулке 6 гайкой 7.








Рисунок 17








Рисунок 18





Проверить наличие зазора 1-2 мм между кнопкой 3 (рис. 9) и тягой 5, в случае несоответствия произвести регулировку, изменяя положение кнопки 3.


3.24.2. Для 51 исполнения выключателя. Установить на ось 1(рис. 9)  кнопку 3 с конца, где длинная резьба.


– Если фасад съемный, снять его, установить ось 1 (рис. 9) с кнопкой. Кнопка должна выступать за фасадный лист на 20-19 мм. Установить фланец 4 (рис. 9), крепить болтом М10х20. Законтрить кнопку 3 (рис. 9) гайкой 7.


– Если фасад несъемный, включить вакуумный выключатель,  установить ось 1 (рис. 9) с кнопкой. Кнопка должна выступать за фасад на 481 мм (при выбранных люфтах). Законтрить кнопку 3 (рис. 9) гайкой 7. Установить фланец 4 (рис. 9), крепить болтом М10х20.


Кнопка  не должна полностью выходить из фланца (рис. 16). Выключить вакуумный выключатель. Проверить наличие зазора 1-2 мм между кнопкой 3 (рис. 9) и тягой 5, в случае несоответствия произвести регулировку, изменяя положение кнопки 3.








Рисунок 19







3.25. Отмерить необходимую длину тяги удлиняющей основную ось блокиратора, если она используется, и укоротить с конца, где нет отверстия. Эта тяга самая длинная в комплекте, при необходимости ее можно изогнуть (рис. 13). При свободном состоянии блокиратора конец тяги не должен перекрывать движение кнопки ручного отключения вакуумного выключателя (рис. 16), а в зафиксированном должен блокировать ее (рис. 9). Крепится она к блокиратору аналогично тяге удлиняющей вращающуюся ось.


В случае установки на ВЭ для КРУ2-10 с рамой от масляного выключателя ВМП-10К и закрытым червячным редуктором смотри приложение 1.


3.26. Разметить и просверлить отверстие  11 мм под опору 2 (рис. 11,12, 13 и 27), для тяги 3 удлиняющей ось блокиратора. Закрепить опору 2 болтом М10х20.








Рисунок 20





 3.27. Пропустить сквозь фасадный лист кабель, где требуется, и подсоединить к разъему блокиратора скрытому под крышкой 5 (рис. 20) на боковой стенке. Для снятия крышки отжать вниз защелку 6.


3.28. Установить на фасад 1 (рис. 21) скобу 2, предназначенную для крепления разъема жгута (соединяющего ВЭ с релейным отсеком шкафа КРУ) во время транспортировки или других случаев, когда разъем отсоединен от релейного отсека. Разъем должен свободно, без натяжения жгута, надеваться и сниматься со скобы. Просверлить в наиболее подходящем месте фасада отверстие  11 мм, крепить болтом М10х20.


     3.29. Заглушить все ненужные отверстия на фасаде ВЭ для обеспечения локализации в случае аварийных ситуаций.





Рисунок 21





4. Подключение к цепям управления выключателя





ВНИМАНИЕ! Подключение к цепям управления выключателя осуществлять только через блок управления. Прямое подключение приводит к выходу из строя выключателя и аннулированию гарантийных обязательств.


Монтаж цепей управления произвести в соответствии с инструкцией по монтажу «Комплект установки БУ/TEL-12» ТШАГ 674.722.007 ИМ или «Комплект установки БУ/TEL» ТШАГ 674.722.026 ИМ.





5. Маркировка





На фасад ВЭ наклеить поставляемые с комплектом деталей самоклеящиеся таблички:


–  в верхнем левом углу табличку, содержащую сведения о ВЭ;


–  над кнопкой ручного отключения или сбоку от нее, табличку указателя положения;


–  рядом с блокиратором табличку указателя положений блокиратора;


–  в центре фасадного листа знак «Осторожно! Электрическое напряжение»;



–  рядом с крышкой осуществляющей блокировку ручки или отверстия под ключ, табличку «Руками не поворачивать».


В табличку, содержащую сведения о ВЭ, занести соответствующие данные из паспорта на изделие.





6. Комплексная проверка





Проверить соответствие ВЭ параметрам таблицы 1 пункта 2 и возможность установки его в рабочее положение внутри шкафа КРУ.


Проверить указанные в паспорте на выкатной элемент параметры и заполнить свидетельство о приемке. Электрическое сопротивление главных цепей выкатного элемента меряется в точках 1 (рис. 22). Сопротивление главных контактов вакуумного выключателя меряется в точках 2 (рис. 22).


Перед вводом в эксплуатацию провести типовые проверки ВЭ согласно документации соответствующего КРУ.


ВНИМАНИЕ! Если на ВЭ установлены ограничители перенапряжения (ОПНы), их необходимо снимать при проведении высоковольтных испытаний.





Рисунок 22








Приложение 1





Особенности установки комплекта на ВЭ для КРУ2-10 с закрытым редуктором при замене  масляного выключателя ВМП-10К.





1. Доработать деталь ИТЕА 745.212.579 «Уголок» в соответствии с рисунком 23. Размеры со звездочками для справок.








Рисунок 23





2. Доработать деталь ИТЕА 745.212.677-01 «Уголок» в соответствии с рисунком 24. Пунктирной линией показана часть детали, подлежащая удалению.



Рисунок 24


3. Установить доработанные детали 1 и 2 в соответствии с рисунком 25.


4. Для 46 исполнения выключателя деталь ИТЕА 301.511.537 «Ось» поз. 3 (рис. 25) изогнуть в соответствии с рисунком 26 и укоротить в случае необходимости (см. п. 3.25).





ВНИМАНИЕ! При изгибе оси обратить особое внимание на расположение отверстия под штифт обеспечивающий связь с блокиратором.












Рисунок 25


Размеры с двумя звездочками (рис. 26) уточнить по месту (48** – размер между вертикальной осью кнопки ручного отключения выключателя и вертикальной осью блокиратора; 24** – перепад фасада), «L» – длина участка оси между изгибами.


Установить ось 3 (рис. 25) в соответствии с рисунком 27 по исполнению выключателя.





Рисунок 26





Рисунок 27





Приложение 2





Установка ограничителей перенапряжения параллельно главным контактам.





Установка ограничителей перенапряжения (далее по тексту ОПН) параллельно главным контактам производится ОПН-РТ в соответствии с рис. 28 и ОПН-КР в соответствии с рис. 29.




Рисунок 28





ВНИМАНИЕ! Момент затяжки болтов при подсоединении проводников к ОПН не должен составлять более 30 Нм.





Плоскость вывода ОПН 1 (рис. 28 и 29) должна быть непосредственно прижата к контактной поверхности уголка 2, необходимые шайбы должны устанавливаться вне электрического соединения.


С другой стороны подсоединение к ОПН должно быть гибким для исключения воздействия на него нерасчетных механических нагрузок. Сечение проводника 3 (рис. 28 и 29) выбирается в диапазоне 5-15 мм(2).





ВНИМАНИЕ! Установка ОПН по схеме «фаза – земля» на выкатном элементе не осуществляется.





Рисунок 28











Изготовитель: РК «ТАВРИДА ЭЛЕКТРИК», Москва




aistsoft.ru

10-20/630-1000 – вакуумный выключатель выкатной

Технические характеристики





























ПараметрЗначение
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А630-1000 (1250; 1600)
Номинальный ток отключения, кА20
Cобственное время включения, с, не более0,1
Собственное время отключения, с, не более0,04
Номинальное напряжение цепей питания привода: пост./перем.110;220/220
Сквозной ток короткого замыкания
– ток электродинамической стойкости, кА51
– ток термической стойкости, кА20
– время протекания тока термической стойкости, с3
Расцепитель минимального напряжения
– напряжение срабатывания, В;от 0,35 до 0,5 ном.
– напряжение возврата, В, не более;0,85 ном.
– выдержка времени срабатывания при полном снятии напряжения (в зависимости от величины подключенной емкостной батареи, входящей в состав выключателя),с;0,5 или 1 или 2 или 3 или 4
– потребление мощности при подтянутом якоре и при номинальном напряжении, ВА, не более30
Расцепитель с питанием от независимого источника
– номинальное напряжение питания постоянного тока, В220
– номинальное напряжение питания постоянного тока, В0,5
Расцепитель максимального тока
– ток срабатывания, А3 или 5
Электромагнитный привод
Ток потребления электромагнита при напряжении 110;220/220 В, А80;40/40
– при включении;0,9 или 3,0;0,45 или
– при отключении;1,5(2) или 2,
Масса выключателей должна быть не более:

– стационарного исполнения, кг

120
– выкатного исполнения, кг200

*Допускается использование выключателей с номинальным током 1000А на номинальный ток 630А.

*Допускается использование выключателей с номинальным током 1600А на номинальный ток 1250А.

Габаритные у установочно-присоединительные размеры вакуумных выключателей в стационарном и выкатном исполнении


Габаритные и установочно-присоединительные размеры выключателя к ячейке К-104М (исполнение выкатного типа) (схема)


Габаритные и установочно-присоединительные размеры выключателя к ячейке К-104М (исполнение выкатного типа) (схема)


Габаритные и установочно-присоединительные размеры выключателя к ячейке К-59 (выкатное исполнение) (схема)

www.lexprom.ru

Вакуумный выключатель выкатной, выкатной элемент

Выкатной элемент с вакуумным выключателем может применяться для реконструкции комплектных распредустройств в случаях, когда нецелесообразно по экономическим или техническим причинам, либо слишком сложно производить полную замену ячейки. Чаще всего для процедуры подобной модернизации не требуется выводить из эксплуатации комплектные распределительные устройства. Для реконструкции осуществляется замена старого выкатного элемента на новый, что довольно просто и не требует особых трудозатрат.

На заводе разработаны выкатные элементы для всех типов ячеек, выпускавшихся ранее. Выкатные элементы комплектуются вакуумными выключателями серий ВР1, ВР2, ВР3. Аппараты данных серий самым лучшим образом подходят для реконструкции распредустройств по техническим и эксплуатационным характеристикам.

Вакуумные выключатели серий ВР6В, ВР6К конструктивно выполняются как выкатные элементы комплектных распределительных устройств. Выключатели серии ВР6В предназначены для замены выключателей серии ВЭ-6,ВЭЭ-6, ВЭС-6, ВЭЭС-6 в ячейках КЕ-6, КЕ-6С, КЕЕ-6 и КЕЕ-6С. Выключатели серии ВР6К предназначены для замены выключателей серии ВЭМ-6 в ячейках К-Х.

Выкатной элемент сконструирован таким образом, что имеет габаритные установочные и присоединительные размеры точно соответствующие старому заменяемому выкатному элементу, схемы релейной защиты и блокировки остаются неизменными, а также с повторением тех же регулировок, необходимых для обеспечения надежного контактного соединения.



Высокое качество и безопасность выкатных элементов



Все выкатные элементы с вакуумными выключателями, производимые «Высоковольтным союзом» в процессе производства постоянно находятся под тщательным контролем и проходят регулярные испытания. Все процессы, связанные с проектированием, производством, монтажом и клиентским обслуживанием осуществляются в полном соответствии с требованиями ISO 9001: 2008. Выкатные элементы с высоковольтными выключателями отвечают всем существующим требованиям безопасности.

Концерн «Высоковольтный союз» предлагает широкий ассортимент выкатных элементов практически для всех типов ячеек, находящихся в эксплуатации.

www.vsoyuz.com

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
