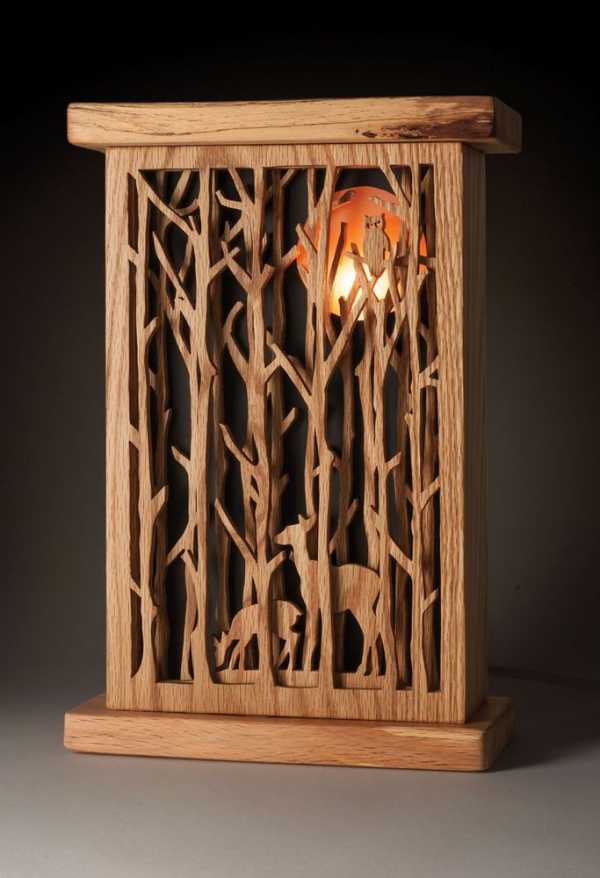

вдохновляющие примеры и интересные сведения. Часть 1 – Ярмарка Мастеров

С выпиливания лобзиком многие начинают свой путь в столярничестве. С помощью этого безопасного и простого инструмента можно делать очень и очень красивые и непростые вещи.

А что для этого нужно, мы и попробуем разобраться.

Начнем непосредственно с лобзиков. Самый простой лобзик — это известная многим (а можем уже и не многим) по урокам труда в школе чаще всего металлическая рамка с натянутой пилкой (copier saw).

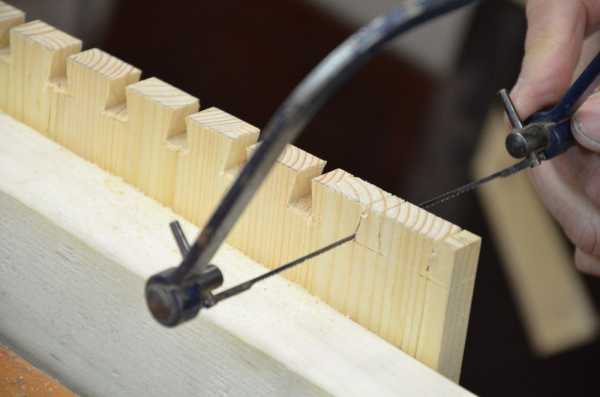

Сейчас его используют в редких случаях при стыковке фигурных профилей, и энтузиасты ручного инструмента для некоторых других операций.

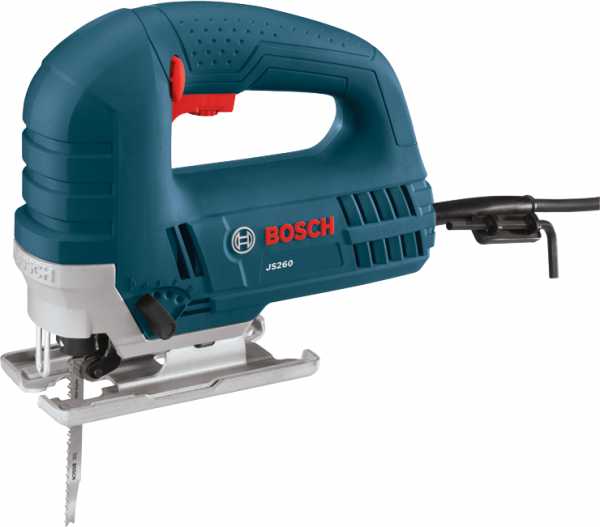

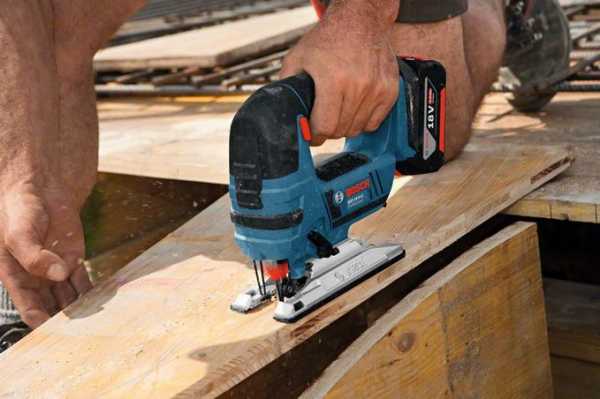

Для криволинейных резов на больших заготовках используются электричекие лобзики вот такого вида (jig saw).

С их помощью выпиливают отверстия под мойки в столешницах и т.д.

Для небольших заготовок и, не побоюсь этого слова, тонкой работы, применяют настольные электролобзики вот такого типа (scroll saw). По-русски, все эти достаточно разные инструменты называют лобзиками, в скобках я привожу их английские названия. Вы спросите, зачем. Для правильного поиска в интернете, так как переводчики выдают чёрт знает что.

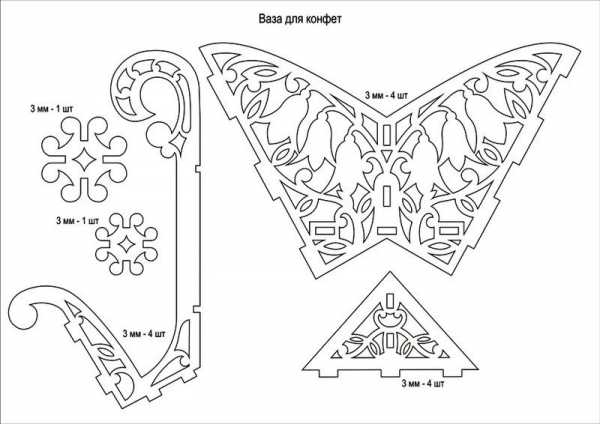

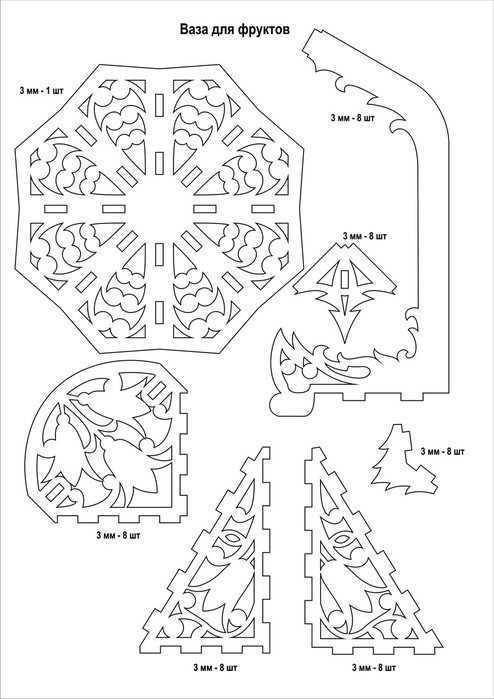

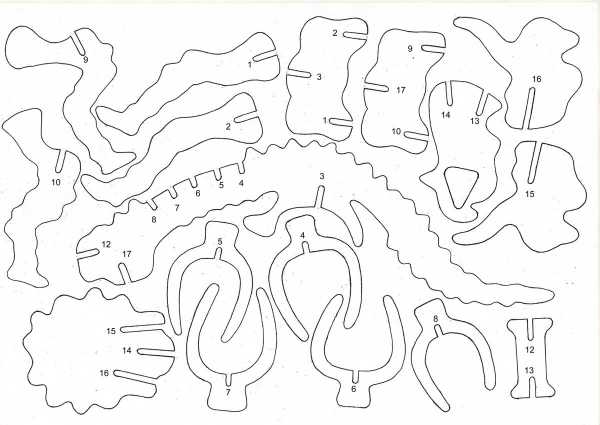

Именно для этих лобзиков и придумано огромное количество трафаретов для выпиливания, множество различных приёмов и техник. О них я напишу в следующей публикации.

А пока хочу упомянуть ещё о двух видах пил, очень похожих на лобзиковые. Это ленточная пила для работы с толстыми заготовками (band saw).

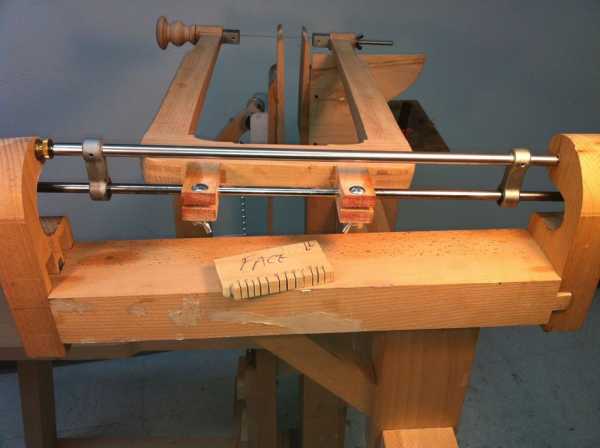

И специальная французская пила для маркетри.

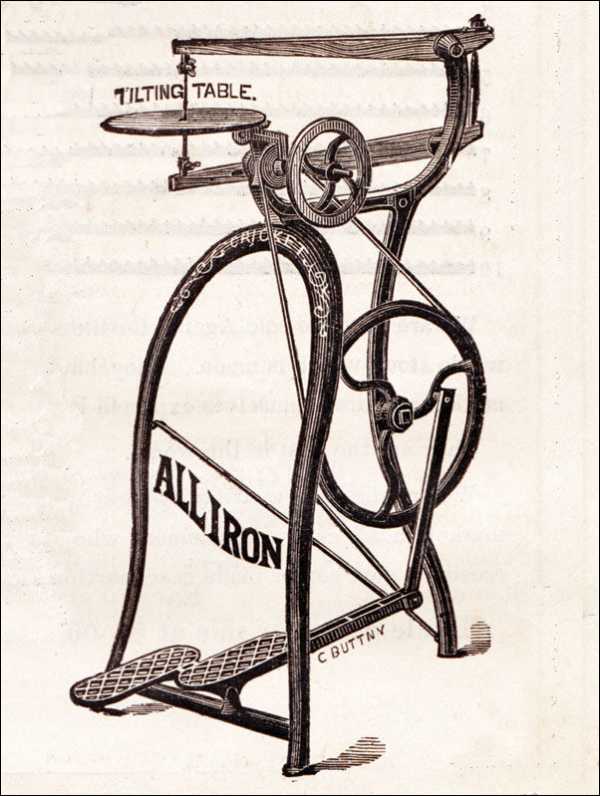

И, конечно, в наше время на производствах, и уже в некоторых мастерских, подобные работы выполняются лазерными станками с ЧПУ

www.livemaster.ru

Чудо-лобзик для художественного выпиливания

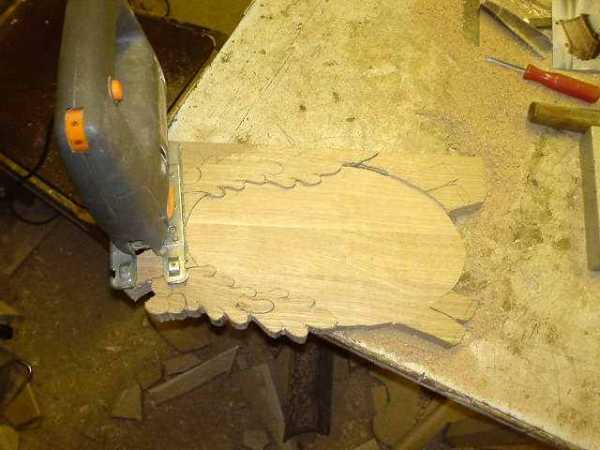

Электрический лобзик применяется домашними мастерами для создания красивых изделий из фанеры и дерева. Используются такие поделки в самых разных целях. Они могут носить декоративный характер или служить в качестве предметов быта. Каждому домашнему мастеру, который интересуется этим занятием, следует знать особенности работы с инструментом.

Как использовать «чудо-лобзик», и что с его помощью можно вырезать, следует узнать подробнее.

Тонкости работы с лобзиком

Лобзик представляет собой универсальный прибор, который используется для резки фигурных изделий из различных материалов. Все что, потребуется – правильно выбрать полотно. Важно разобраться, и как вырезать фигуры сложных форм. Многим начинающим мастерам требуется разобраться, как изготавливаются скосы у досок и различные составные элементы поделок. Электрические лобзики лучше всего работают при резке дерева хвойных пород. Однако толщина элементов, из которых выполняется резка, не должна превышать 3,8 см.

Полотна, которые будут вставляться в лобзик, довольно часто гнутся и оставляют скошенные края. Прямой рез обычно получается при использовании хорошо заточенного лезвия. При этом не следует слишком давить на инструмент во время работы.

Сначала следует запустить пилу на самой большой скорости, а затем выбрать угол наклона лезвия. Это позволит получить меньшее количество сколов. В материалах, обладающих повышенной хрупкостью, необходимо сверлить отверстия. Это позволит без лишнего риска отпилить заготовку. В результате не образуется сколов детали.

Чтобы резка выполнялась быстро, следует использовать грубые лезвия. Однако следует учитывать, что при выборе таких расходных элементов впоследствии их будет тяжелее зашкуривать. Лезвия для электрических лобзиков изготавливаются таким образом, чтобы рез выполнялся при ходе полотна вверх.

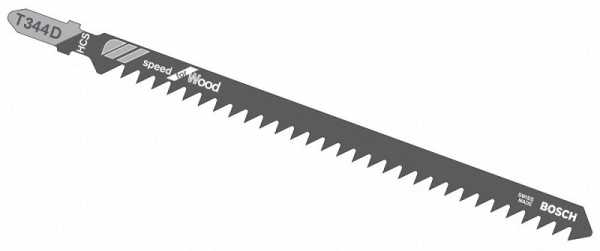

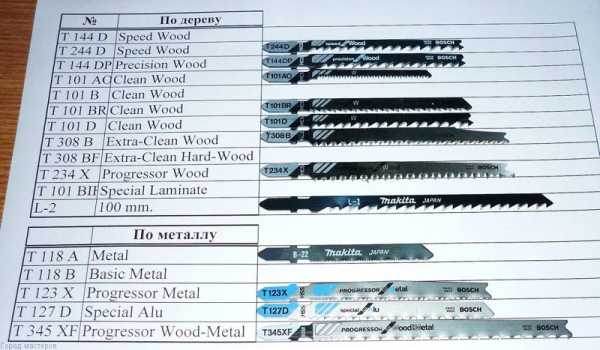

Правильный выбор лезвия

Выбор лезвия для электрического лобзика является основным моментом при резке дерева и фанеры. Нередко лобзик лежит без дела в хозяйстве домашнего мастера. Однако когда необходимо выполнить сложный узор, этот инструмент необходим как никогда.

Довольно часто электрический лобзик используется в качестве инструмента для вырезания отверстия в столешнице или при монтаже кухонной мойки. Применяется такой инструмент и для резки металла. При использовании других пил часто не получается выполнить поставленные задачи. Лобзик представляет собой универсальный прибор. С ним может работать как новичок, так и опытный домашний мастер. В результате можно получить отличные результаты, используя разные материалы – пластик, дерево, фанера.

Как работать с инструментом

Лобзик используется для множества задач. Его основной функцией является резка кривых форм в деревянных изделиях. Получить плавные изгибы при использовании этого инструмента довольно просто. Основание инструмента следует держать ровно на заготовке. Когда подготовка будет завершена, можно приступать к основной работе. Затем включается двигатель и прибор медленно двигают по отмеченной заранее линии, на расстоянии 2 мм от нее. Тонкую шлифовку выполняют позже.

Пилу следует перемещать в таком темпе, чтобы лезвие легко разрезало материал без каких-либо отклонений. Лобзик отлично работает при поперечном резе досок. Упор необходимо применять, если требуется получить идеальный разрез. Скошенные резы с использованием лобзика выполнять довольно просто. Перед работой необходимо крепко закрепить заготовку.

Если выполняется наклонный или вертикальный рез, расстояние между лезвием и упором устанавливается таким, как и на циркулярном столе. При необходимости выполнить точный и длинный рез работать лобзиком получается с трудом. В этом случае сначала используют циркулярную пилу. Окончательная резка элемента выполняется лобзиком. Его необходимо крепко прижимать к внутренней стороне размеченной линии.

С чего начинать

Сначала грамотно организуется рабочее место. Выполнить это условие особенно важно для качественного выполнения резки. Если пространство будет обустроено правильно, работать будет удобно и комфортно. Это условие необходимо для создания качественного изделия.

Упорная конструкция представляет собой специальный станок. В народе его называют «ласточкин хвост». Такой стол выполняется из доски прямоугольной формы. Она имеет клиновидный разрез, который переходит в рабочую зону. Ласточкин хвост крепят на краю стола.

Работа электрическим лобзиком осуществляется стоя или сидя. Заготовка должна располагаться на расстоянии от глаз в 40 см. Необходимо, чтобы лампа освещения была установлена спереди от мастера. Ее размещают под углом к поверхности.

Подготовка инструмента

Пилящее полотно в лобзике необходимо фиксировать в строго вертикальном положении. Зубья должны смотреть вниз. Перед работой необходимо хорошо натянуть полотно. Степень натяжения необходимо регулировать при помощи сжатия рамки. Прибор необходимо упереть в край стола. Затем следует затягивать барашки пассатижами. При распрямлении рамы полотно натянется.

Чтобы выпиливать лобзиком детали небольшого размера, или фигуры с резкими контурами, требуется выбирать пилки небольшого размера. При этом требуется использовать полотна с большим количеством узоров на дюйм. При их использовании лобзик не заедает при выполнении поворотов. Распил создается аккуратный и тонкий. Если выполняются изделия из фанеры крупного размера, требуется использовать полотна, имеющие большие зубцы.

Как выпиливать лобзиком

Для получения аккуратного распила необходимо выполнить ряд условий:

Рука, которая держит лобзик, должна двигаться только вертикально.
Все движения необходимо совершать максимально плавно, без рывков. Кроме того, они должны выполняться с максимальной амплитудой. Это необходимо для задействования всего полотна.
Второй рукой в процессе работы заготовка плавное поворачивается.
Не следует слишком давить пилкой на заготовку. Недопустимо боковое давление на лезвие.
Художественное выпиливание осуществляется только тогда, когда пилка перемещается сверху вниз. По этой причине обратное движение необходимо выполнять без нажима.

При работе ручным лобзиком его необходимо вести не по отмеченной линии. Полотно следует проводить по внутренней стороне контура. Это обусловлено наличием пропила после выпиливания. После завершения работы один из зажимов следует ослабить. Рамка прибора не должна утратить упругости.

Шкатулка для украшений

Сделать красивую и вместительную шкатулку для украшений можно ко Дню влюбленных или на Международный женский день. Чтобы выполнить такую поделку, понадобится использовать точный чертеж. Работа делится на несколько этапов.

Подготовка рабочей зоны

Перед началом выпиливания деталей шкатулки следует подготовить свое рабочее пространство. Для этого устанавливается специальный стол. На нем и будет создаваться поделка. При этом соблюдаются такие правила:

Во время работы за столом не должно быть лишних предметов.
Прибор для резки должен быть всегда под рукой. Для него отводится определенное место.
Верстак. Его размещают в проветриваемом помещении. В комнате должно быть светло и просторно.

Однако не всегда получается устанавливать стол для выпиливания лобзиком в нужном месте. К обычной квартире верстак обычно размещают на балконе, если он утеплен. При этом можно работать над поделками в любую погоду.

Выбор фанеры

Для шкатулки необходимо использовать фанерный лист. Когда выбирается заготовка, следует обратить внимание на довольно часто появляющиеся дефекты – трещины или сучки. Заготовку подбирают толщиной, которая указывается в схеме. Чтобы перевести рисунок на материал, следует:

Обработать заготовку наждачкой. Начинать следует с крупнозернистого материала. Заканчивается такая обработка наждачной бумагой с мелкими зернами.
Необходимо, чтобы поверхность была ровной. Для этого необходимо зафиксировать наждачку в шлифовальном устройстве. Если его нет, можно взять небольшой брусок, и обернуть его наждачной бумагой.
Производят шлифование вдоль слоев древесины.
Заготовку шлифуют до того момента, пока ее поверхность не станет максимально гладкой.

После такой подготовки следует перенести на нее шаблон поделки.

Перенос шаблона на фанерный лист

Перед началом выпиливания следует перенести подготовленный рисунок на фанерную заготовку. Сначала придется распечатать чертеж на бумаге. Для переноса необходимо иметь кальку и ручку. Сначала шаблон крепится к заготовке скотчем. Имея перед собой заготовку, следует подумать, как вырезать разные элементы шкатулки, максимально сэкономив имеющийся материал.

Выпиливание шкатулки

Во время выпиливания требуется придерживаться некоторых правил:

Лобзик должен располагаться перпендикулярно изделию.
Необходимо следить, чтобы все движения выполнялись максимально плавно. Не следует торопиться во время выпиливания – так можно допустить ошибку и испортить кусок материала.
Необходимо использовать выпиловочный столик.
Сначала необходимо выпиливать внутренние элементы. Только после этого приступают к резке контура.

При уходе с линии реза необходимо откорректировать линию надфилем во время сборки изделия.

Совет! В процессе работы руки будут уставать. Производительность при этом значительно падает. Пальцы и глаза серьезно устают. Все это может привести к травмам рук. Именно поэтому необходимо делать перерывы в работе.

Сборка шкатулки

Перед сборкой необходимо ознакомиться с чертежом изделия. Совмещение деталей шкатулки для украшений не требует тонкой работы. Перед склейкой разных элементов необходимо убедиться, что их можно без проблем собрать воедино. После нескольких сборок изделия без возникновения сложностей следует приступать к склеиванию деталей. Обычно для этой цели используется состав ПВА. Во время работы необходимо устранять подтеки клея.

Сборка модели паровоза

Когда материал будет подготовлен, а чертеж распечатан, следует приступать к процессу перевода схемы на заготовку. При этом необходимо учитывать некоторые правила работы. Многие домашние мастера склонны переводить чертеж на фанеру только с использованием копировки и карандаша. Однако можно воспользоваться и «Черной лентой». При выборе этого средства чертеж склеивается с заготовкой. Затем схема смывается с фанеры водой, что позволяет оставить только линии разметки.

Затем можно выполнять отверстия в деталях будущего паровоза. В деталях паровоза присутствуют части пазов, выпиливаемые изнутри. Для выполнения таких элементов следует сделать в них отверстия ручной дрелью или шилом. Отверстия должны выполняться не менее 1 мм диаметром. Чтобы при создании отверстий не испортить поверхность стола, следует подложить под заготовку дощечку.

Теперь можно выпиливать детали. Не следует торопиться при выпиливании. Основное правило – удерживать лобзик под прямым углом к обрабатываемой заготовке. Все элементы необходимо выполнять плавно, не допуская неровностей.

Отправить комментарий

2proraba.com

Выпиливание лобзиком из фанеры: особенности, материал, инструменты

В последнее время наблюдается возрождение интереса самых широких слоев населения к выпиливанию лобзиком по дереву. Кропотливым занятием, требующим полного сосредоточения, занимаются школьники и академики, банкиры и следователи. Для создания «деревянного кружева» не требуется дорогостоящий инструмент и оборудование, в то же время выпиливание позволяет на время переключить внимание и замедлить бешеный темп жизни, дать отдых уставшему мозгу. Чтобы приобрести навыки выпиливания лобзиком по дереву, нужно терпение и усидчивость.

Выпиливание лобзиком

Основные навыки фигурной резки

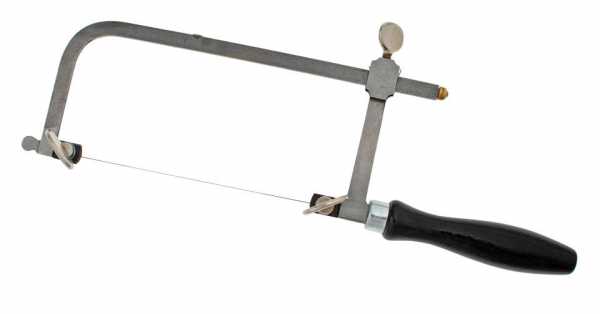

Главный инструмент для выпиливания по дереву — это ручной лобзик, состоящий из дугообразного или П-образного держателя, натянутой между его концами металлической пилки и рукояти. Большая часть пилок плоская и снабжена с одной стороны зубами, но используются и нитевидные полотна с алмазным напылением.

Выпиливание лобзиком не кажется со стороны таким сложным и таинственным делом, как, например, сварка. Так оно и есть на самом деле: основные навыки фигурной резки можно приобрести за несколько часов, загубив несколько фанерок и пилок.

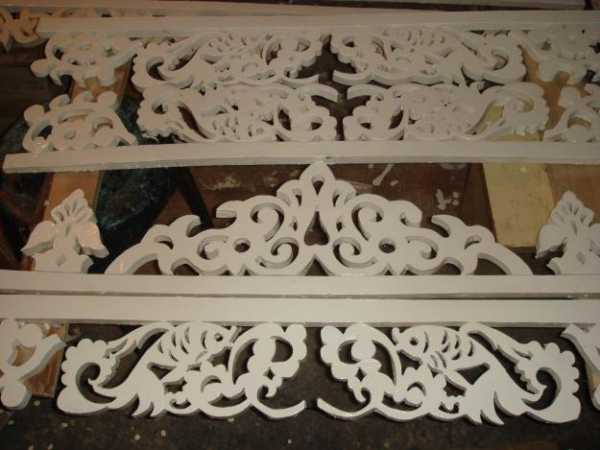

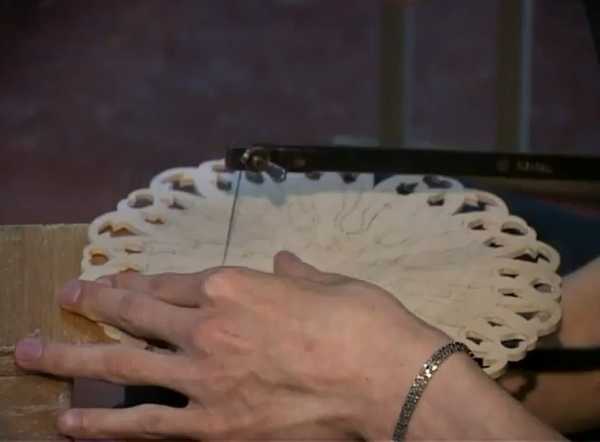

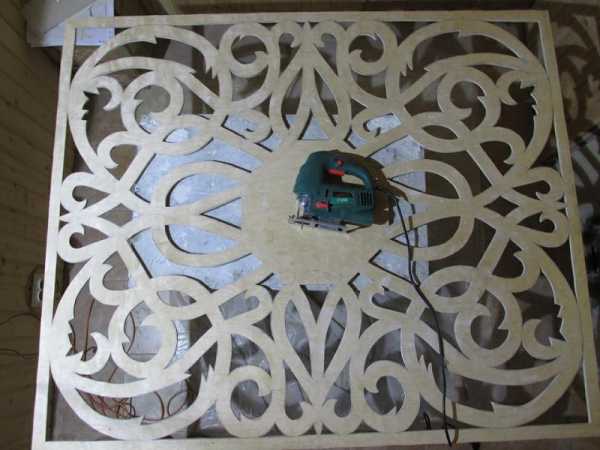

Ажурное выпиливание лобзиком

Но чтобы овладеть нюансами выпиливания лобзиком по дереву и начать создавать, потребуются долгие вечера оттачивания навыка. Ажурное выпиливание требует от своих мастеров точного глаза, твердой руки и огромного терпения.

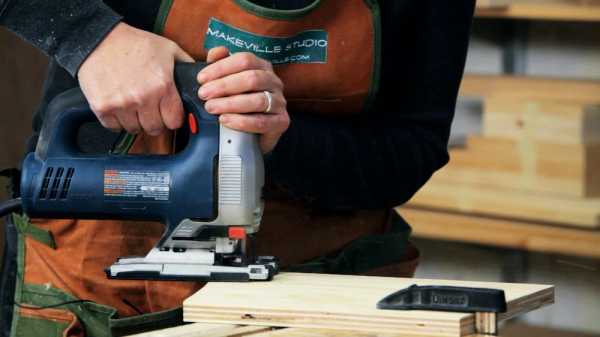

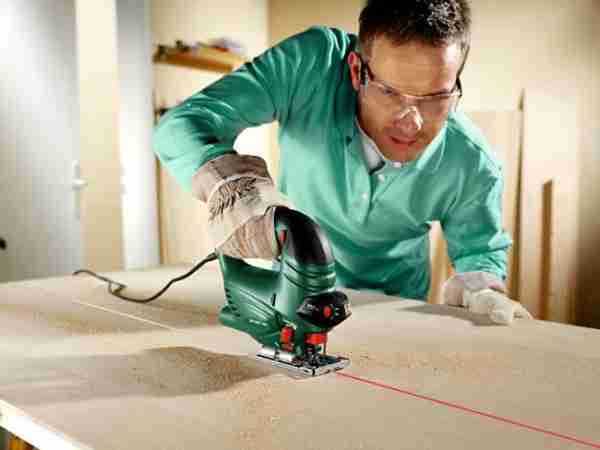

Особенности работы с электролобзиком

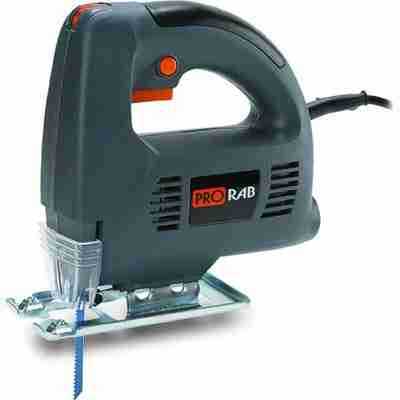

По устройству электролобзик сильно отличается от своего ручного родственника. Пилка закреплена только с одной стороны, поэтому она в несколько раз толще ручной, вместо тонкой дуги держателя — массивный корпус с электродвигателем и редуктором.

Электролобзик обеспечивает во много раз большую производительность, чем ручной лобзик для выпиливания, расплачиваться за это приходится большим весом, сильной вибрацией и пониженной точностью распила при выполнении криволинейных распилов.

Агрегат позволяет быстро выполнить разрез по прямой или по кривой линии с большими радиусами.

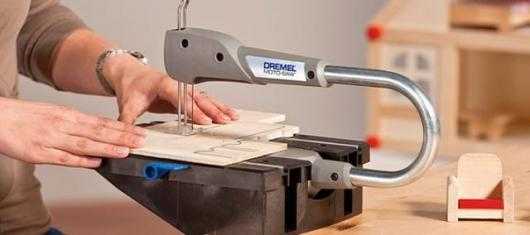

Наилучший результат для художественного выпиливания лобзиком дает сочетание ручного и электрического документа. Особо тонкие детали рисунка и закругления малого радиуса, безусловно, надо доверить ручному лобзику.

Обычный бытовой или профессиональный электролобзик мало пригоден для выпиливания. Его назначение — строительные работы, а выпиливание электролобзиком сложных рисунков приведет к быстрой утомляемости из-за большого веса и к порче материала.

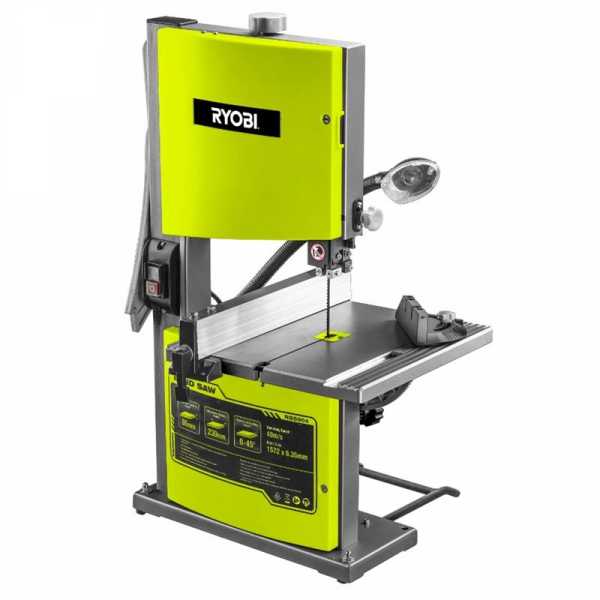

Ленточный электролобзик

Однако существуют еще и ленточные электролобзики — в них полотно зажимается с двух сторон, материал опирается о массивный широкий рабочий стол и в конструкции просматривается дуга держателя от ручного лобзика. Таким полупрофессиональным устройством можно добиться даже большей точности реза, чем ручным инструментом. Но стоит этот чудо-агрегат соответственно.

Постановка тела

В каждой профессии, для каждой типовой операции существует оптимальная с точки зрения эргономики поза или набор поз. В ней хорошо видна рабочая зона, не приходится совершать лишних движений, пилить удобно, а утомляемость минимальная.

Для выпиливания лобзиком рекомендуется положение сидя за рабочим столом на достаточно высоком стуле, чтобы спина не сгибалась. Чтобы разгрузить рабочую руку, ее часто упирают локтем в колено. Так рука будет не на весу и меньше уставать. Надо только следить за тем, чтобы не затекло колено. Рабочее пространство не должно быть загромождено обрезками материала, неиспользуемым в данный момент инструментом и оснасткой. Эскиз рисунка или сборочный чертеж следует закрепить в вертикальном планшете на уровне глаз.

Материал для выпиливания — фанера

Красивое изделие трудно создать из отбросов. К выбору материала надо относиться весьма тщательно.

Фанерный лист для художественного выпиливания лобзиком должен удовлетворять ряду условий:

Толщина листа должна соответствовать назначению. Для художественного творчества лучше взять тонкий лист (до пяти миллиметров), а для производства фигурных деталей мебели больше подойдёт толщина 1-2 сантиметра.
Цвет фанерного шпона важен, если вы собираетесь покрыть изделие прозрачным лаком. В случае непрозрачной краски или лака, и обработки морилкой цвет не важен.
Влажность может привести к частому «увязанию» и поломке пилок. Материал должен быть просушен до 40-65%.
Общее качество. Если планируется не постройка курятника, а художественное творчество, то сорт должен быть высший или первый.
Отсутствие сучков и пятен другого цвета.
Отсутствие вздутий, пустотелых или залитых смолой.
Отсутствие расслоений шпона.

Достаточная толщина фанеры

В качестве теста для определения качества проклейки фанеры обычно отпиливают ручной ножовкой узкую полоску шириной в 1-2 см. Если она не расслоилась и не рассыпалась — фанера пригодна для выпиливания.

Инструмент для работы

Понадобится следующий инструмент и расходные материалы:

Ручной лобзик. Это основной инструмент художника
Шило или дрель со сверлом 2-3 мм — для проделывания начальных отверстий при исполнении замкнутых контуров.
Комплект напильников и надфилей от драчевого до бархатного и наждачная бумага для выравнивания кромок.
Электрический лобзик для предварительного раскроя материала и выполнения длинных резов малой кривизны.
Ручной слесарный инструмент — пассатижи, молоток, киянка.
Рабочий стол с тисками, струбцины. Стол должен быть оборудован площадкой для выпиливания 20×30 см, прямоугольной формы с вырезом, сходящимся под острым углом к отверстию диаметром 3-5 см.
Карандаш и тонкое шило для перенесения эскиза на материал.
Комплект сменных пилок для электролобзика, для прямолинейного, криволинейного и скоростного реза.
Много, очень много сменных пилок для ручного лобзика.

Инструменты, необходимые для работы

Пожалуй, пилок для ручного лобзика понадобится вдвое больше — на начальном этапе обучения это будет самый расходуемый материал.

Технология выпиливания

Сама по себе технология выпиливания несложная, но в каждой операции понадобится приобрести достаточный навык.

Процесс разделяется на подготовительные операции, основные операции и завершающие.

Подготовка

Тщательность подготовки во многом определяет удобство работы и качество конечного результата.

Итак, на этом этапе следует:

Внимательно осмотреть выбранный кусок фанеры и убедиться в отсутствии пятен, сучков, вздутий и расслоившегося шпона.
Проверить сухость материала, сделав пробный распил в 1 сантиметре от кромки
Скотчем или кнопками прикрепить к фанере эскиз рисунка.
В ключевых точках рисунка, началах и концах линий, местах их пересечений и т.п. сделать проколы тонким острым шилом.
Если орнамент сложный, то можно будет запутаться в мешанине точек. В этом случае под эскиз подкладывают копировальную бумагу и обводят контур рисунка твердым или средним карандашом, перенося его линии на фанеру.
Удаляемые после выпиливания зоны следует сразу заштриховать карандашом на фанере, чтобы не запутаться потом.

Важно! Ориентировать рисунок на листе фанеры следует так, чтобы большая часть пропилов располагалась перпендикулярно направлению волокон лицевого листа шпона — это облегчит выпиливание.

Основные операции

По завершении подготовительных операций можно приступать к собственно выпиливанию.

Если у вас пока недостаточно опыта, то начинать лучше с простых рисунков и контуров — выпилить, например, домик с окошком и трубой с детского рисунка. Битва китайских драконов с первого раза получится вряд ли.

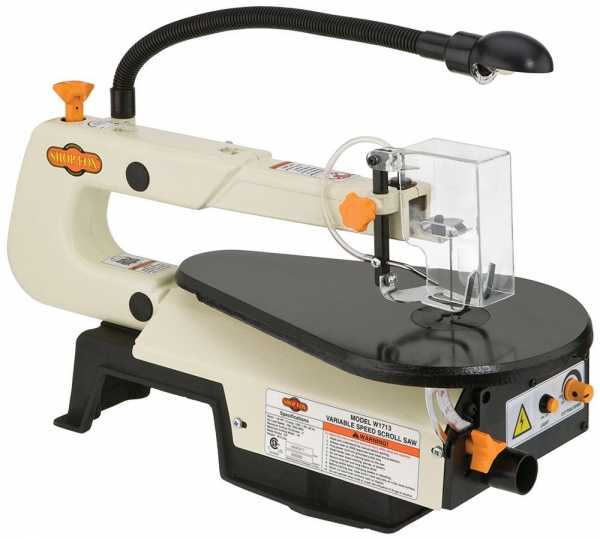

Выпиливание на лобзиковом станке

Сначала следует выпилить контур будущего изделия, далее нужно просверлить стартовые отверстия под внутренние контуры.

Важно! Все отверстия лучше просверлить заранее, поскольку по мере выпиливания часть за частью заготовка будет терять прочность и может сломаться во время сверления.

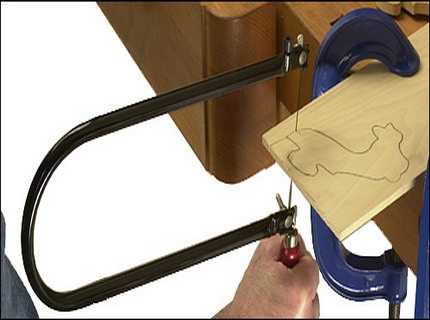

Начать освоение навыком лучше с простой операции — прямолинейного распила. Для этого следует:

Вставить в просверленное стартовое отверстие пилку для ручного лобзика. Зубья при этом должны быть направлены от дуги держателя и к ручке.
Закрепить полотно винтом со стороны ручки, натягиваем его так, чтобы оно не дребезжало при распиле, и затянуть второй винт. Степень натяжения полона определяется сгибанием дуги держателя.
Положить фанеру на площадку, прижать к ней левой рукой и, двигая лобзик за ручку вверх и вниз, начать распил. По мере продвижения по линии распила подавать заготовку под пилу так, чтобы лобзик оставался на месте.
Чтобы не сбиться с прямой линии, можно положить на верстак направляющую планку.

Выпилите несколько квадратиков и прямоугольников, чтобы закрепить навык прямолинейного реза.

Следующая операция, которую нужно освоить — это криволинейный рез, или собственно фигурное выпиливание:

Закрепить полотно так же, как и в случае прямолинейного распила.
Уложить фанерку с четко начерченным контуром на рабочую площадку.
Начать распил медленными движениями, подавая и поворачивая заготовку левой рукой таким образом, чтобы полотно не выходило за границы контурной линии.
Если пропил отклонился от линии, следует прекратить поворот и боковую подачу и коротким прямым пропилом вернуть полотно на линию.

Первая окружность будет, скорее всего, напоминать шестеренку. Не стоит отчаиваться, только гений эпохи Возрождения флорентинец Джотто мог начертить идеальную окружность одним движением руки, и даже сам Леонардо Да Винчи пользовался для этого циркулем. На пятой или шестой окружности ваша рука станет тверже, а зубья у вашей шестеренки — совсем незаметными.

Сходным способом выполняются все элементы рисунка, в том числе и тупые углы. Острые же углы выпиливают двумя сходящимися к вершине резами, иначе, скорее всего, кончик фанеры в вершине угла отколется и все придется начинать сначала.

Завершающие операции

После того, как все элементы рисунка выпилены, все кромки следует обработать сначала напильником, потом надфилем и, наконец, тонкой наждачной бумагой. Даже самый опытный мастер не может сделать края всех пропилы идеально ровными. Во время обучения помахать напильником и пошуршать шкуркой придется, скорее всего, изрядно.

Далее, в соответствии с выбранным вами типом отделки, фанеру покрывают морилкой, красят или лакируют. Лакировка — также достаточно трудоемкий процесс, к нему имеет смысл прибегать, когда ваши произведения выйдут из ряда ученических поделок и начнут приобретать эстетическую ценность.

Техника безопасности

Чтобы сохранить здоровье людей и материальные ценности, при работе необходимо соблюдать правила техники безопасности.

Использовать только исправный инструмент. Перед началом работы в обязательном порядке следует осмотреть его на предмет отсутствия механических повреждений и нарушения изоляции.
Не пытаться пилить сломанным лезвием, в особенности на электролобзике. Копеечное лезвие не стоит вашей травмы и лечения.
Следует применять средства индивидуальной защиты: очки или прозрачный лицевой щиток, перчатки, респиратор.
При работе электролобзиком закрепите заготовку струбциной и крепко удерживайте лобзик двумя руками. Если закрепить ее не получается — позовите помощника, также снабдив его средствами индивидуальной защиты.
При работе с легковоспламеняющимися жидкостями исключено пользование открытым огнем и электронагревательными приборами открытого типа ближе 5 метров от места работ.
На рабочем месте следует обеспечить хорошую вентиляцию и удаление пыли и паров морилки и лакокрасочных материалов.

Защитные очки обязательны даже при пилении ручным лобзиком, несмотря на низкую скорость реза и отсутствие электропривода. Когда туго натянутая пилка ломается — а это неизбежно даже у опытного мастера – кусочки ее могут разлетаться достаточно далеко, чтобы попасть в глаз.

Какой лобзик выбрать

Чтобы хобби доставляло радость и не приходилось каждые пять минут что-либо поправлять и подкручивать, следует со всем вниманием и ответственностью подойти к выбору инструмента.

Несмотря на кажущуюся простоту конструкции, ручной лобзик имеет множество нюансов, которые необходимо учесть при покупке.

Материал рамки. Лучше отложить в сторону лобзики из полосового металла. Они склонны к перекручиванию и перекашивают полотно во время реза. Рамка из металлической трубки лишена этого недостатка, она отлично держит форму и к тому же заметно легче.
Рукоятка. Обязательно проверьте, насколько прочно рукоятка прикреплена к рамке. Если она будет постоянно соскакивать, процесс из удовольствия превратится в мучение. Со временем мастера выпиливания меняют цилиндрическую рукоятку, выточенную на токарном станке, на индивидуальную, вырезанную из мягких пород дерева с учетом анатомических особенностей своей руки.
Зажимы. Надежное удержание пилки в процессе распила — вопрос не только удобства, но и безопасности. Площадки хорошего зажима снабжают перпендикулярными друг другу системами насечек для гарантированного удержания хвостовиков полотна.
Барашки зажимов должны иметь широкие, высокие и удобные ушки. Избегайте барашков, отштампованных из листового металла или сразу замените их на высокие гайки-барашки с такой же резьбой.

Как правильно подготовить инструмент к работе

Пилку в рамке следует зажимать без перекосов, строго перпендикулярно ее концам, упирая спинкой в винты зажимов. Зубья пил должны быть направлены от рамки. Полотно должно быть туго натянуто, так, чтобы исключить вибрацию во время работы. Мастера с достаточно длинными и сильными пальцами сжимают для этого рамку рукой. Если это не получается, можно один конец рамки упереть в стол, после чего затягивают барашки. Для надежности фиксации можно немного довернуть барашки пассатижами. В этот момент надо быть осторожными не повредить резьбу

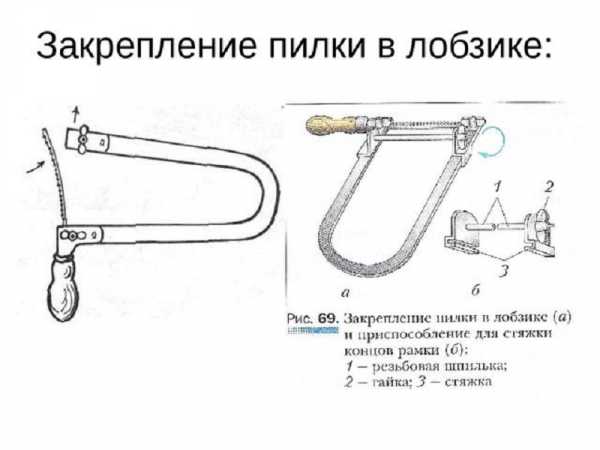

Закрепление пилки в лобзике

Распрямившаяся рамка обеспечивает должное натяжение полотна. Недопустимо также и перетягивать пилку. Повышенное напряжение приводит к быстрому износу и поломке. Кончики полотна не должны выступать из зажимов больше, чем на пару миллиметров.

Для выполнения мелких деталей, сложных криволдинейных элементов и резких поворотов применяют тонкие пилки с мелкими зубьями и небольшим шагом. Они лучше проходят повороты, оставляют аккуратный спил,, не скалывают фанеру. Для длинных прямолинейных пропилов берут полотно пошире с зубьями покрупнее. Точность и качество поверхности спила будет похуже, зато скорость возрастет в несколько раз.

Что делать если заедает пилку

Заедание пилки иногда случается даже у опытного мастера. У начинающих, к сожалению, это обычное явление.

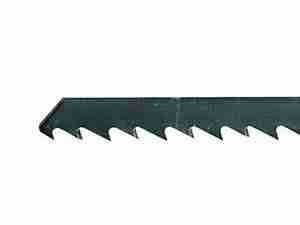

Пилка по дереву

Перечислим основные причины заедания и способы их устранения:

Перегрев полотна. Возникает при длительной интенсивной работе за счет трения металла о дерево (иногда даже может пойти дымок). Нужно дать полотну остыть, снизить интенсивность пиления или подобрать более подходящую для данного типа и длины пропила пилку. Можно также почаще протирать пилку влажной тряпкой.
Дефекты заготовки — постороннее включение, сучок, сгусток клея. Снизить скорость или заменить заготовку.
Перекос рамки. Встречается у начинающих. Выпрямить рамку и внимательно следить за ее положением.
Зажим почти разделенными полосами фанеры при пропилах большой длины. Концы можно скрепить струбциной или просто прищепкой.

Как бороться со сколами

Частота появления и размеры сколов определяются :

качеством материала;
качеством пилки;
соответствие параметров полотна материалу и типу реза;
индивидуальной техникой пиления.

Существует несколько приемов, позволяющих снизить количество и размеры сколов:

Если фанера низкого качества, следует взять пилку с зубцами помельче и пилить побыстрее.
Применить пилку с обратным, или реверсным расположением зубцов.
Подклеить линию реза малярной лентой или скотчем.
Смачивать обратную сторону фанеры.

Перенос схемы на деревянную заготовку

Есть различные способы переноса эскиза рисунков для выпиливания лобзиком на фанеру:

Наколоть ключевые точки рисунка шилом и соединить отверстия на фанере карандашом. Подходит для самых простых рисунков.
Перевести через копирку.
Наклеить эскиз на фанеру двусторонним скотчем или клеем. После выпиливания остатки бумаги и клея удаляются шкуркой.

Схема для выпиливания игрушки-мотоцикла

Выбор лезвия

Из всего многообразия вариантов, на этапе обучения и начала самостоятельной работы стоит выбирать пилки №3, №5 и №7, с мелким зубцом и соответственно с большим количеством зубцов на дюйм (параметр маркировки TPI). Пилить они будут медленнее, но контроль над полотном удержать будет намного легче. По мере набора опыта можно переходить и на боле скоростные и «зубастые» пилки

Классификация пилок в зависимости от материала

Также на начальном этапе лучше избегать пилок с реверсивным расположением зубцов. Без достаточного навыка такое полотно будет дергать заготовку вверх, и процесс распила будет медленным и утомительным.

Желаем вам успеха в освоении увлекательного и интересного хобби — выпиливания ручным лобзиком.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

видео-инструкция по монтажу своими руками, что можно выпилить, чертежи для художественного вырезания, фото и цена

Все фото из статьи

Что можно выпилить из фанеры? Какие инструменты для этого необходимо использовать? Какие материалы применить для самостоятельного изготовления различных поделок? На эти и другие вопросы мы ответим в рамках данной статьи.

Орнамент, выпиленный из фанеры

Практичное хобби

Выбор темы неслучаен, так как вырезание различных декоративных фигурок и прочих поделок из пиломатериалов это довольно-таки распространённое хобби. Доступность такого увлечения также неслучайна, так как чертежи для выпиливания из фанеры можно найти в различных специализированных журналах или, например, на нашем портале.

Кроме того, цена материала для изготовления различных поделок, равно как и стоимость инструмента невысока, и вы наверняка сможете позволить себе такие затраты.

Итак, выпиливание узоров на фанере — это популярное хобби, которым вы сможете разнообразить досуг. Но, перед тем как приступить к изготовлению тех или иных подделок, рассмотрим какие материалы и какой инструмент можно применить для этих целей.

Выбор материала и инструмента

Поскольку мы выпиливаем из фанеры своими руками, то в качестве основного материала будет логично применить именно ее. В продаже представлено немало разновидностей этих пиломатериалов. Для изготовления небольших поделок вполне подойдут небольшие куски фанеры с толщиной от 3 до 5 мм.

Пиломатериалы следует выбирать не ламинированные, то есть с одной и с другой стороны должна располагаться чистая деревянная поверхность.

Из инструмента можно будет использовать:

ручной лобзик, преимущество которого в высокой точности реза;
электролобзик, преимуществом которого является высокая скорость резки без необходимости в приложении особых усилий.

Рассмотрим перечисленные категории инструмента подробнее.

Разновидности ручного лобзика

Ручной лобзик представляет собой инструмент для резки дерева.

Конструкция инструмента состоит из 3 основных элементов:

рамка, выполненная в форме буквы “U”, с двумя зажимами;
рукоять, установленная вблизи одного из зажимов, расположенных на рамке;

режущее полотно — представляет собой узкую металлическую полоску с зубцами.

Принцип использования довольно прост – вначале полотно зажимается в рамке. Затем, удерживая лобзик за рукоятку,делаем серию поступательных движений вверх и вниз. В результате фанера распиливается.

Важно: За счёт небольшого размера зубцов рез по древесине получается аккуратным и ровным. Но, из-за небольшой толщины полотна работать приходится аккуратно, так как оно часто ломается.

Электролобзик — это устройство которое приводится в действие электроприводом.

Устройство бывает двух видов:

ручные модификации электроинструмента;
стационарные модификации.

Художественное выпиливание ручным электролобзиком

Ручная модификация инструмента представляет собой массивную рукоять, в которой располагается двигатель и механизм, передающий усилие режущей части. В ручной версии электролобзика полотно крепится не с двух сторон в рамку, а с одной стороны в зажим.

На фото применение стационарного электролобзика

Стационарная модификация представляет собой столешницу, на которой жестко закреплён электролобзик. В отличии от ручной модификации, где полотно крепится с одной стороны, здесь крепление осуществляется с двух сторон.

Помимо перечисленных категорий инструмента для работы с фанерой может потребоваться наждачная бумага с различной степенью абразивности. Наждачная бумага наверняка пригодится для выравнивания линии реза и устранения незначительных недочетов, допущенных при выпиливании.

Важно: Для того чтобы собрать выпиленные из фанеры детали воедино, при изготовлении тех или иных поделок может потребоваться столярный клей.

Требования, предъявляемые к рабочему месту

Обрабатываемая заготовка должна быть хорошо освещена

Перед тем как приступать к выпиливанию тех или иных узоров на фанере, необходимо должным образом обустроить место, за которым вы будете работать.

Какие требования предъявляются к рабочему месту?

Стол, который будет применяться в качестве верстака, должен быть просторным, не менее чем 1 на 1 метр;
Стол должен быть устойчивым, то есть под воздействием механических нагрузок он не должен раскачиваться;
По краю стола должны быть выступы, на которых можно будет смонтировать тиски или установить струбцину;
Рабочее место должно быть хорошо освещено, например, поворотным светодиодным светильником;
Рабочее место должно просто убираться,то есть по близости не должно быть ковровых покрытий, в которых могут застрять опилки;
Помещение, в котором предполагается работать с фанерой, должно хорошо вентилироваться.

Важно: Для складирования готовых подделок и для хранения инструмента целесообразно оборудовать стеллаж. Инструкция изготовления стеллажа подробно описана в соответствующих статьях на нашем портале.

Выбираем схему для выпиливания

Схема выпиливания деталей для фигурки «Динозавр»

Какими должны быть чертежи для художественного выпиливания из фанеры? Если опыта работы с пиломатериалами нет, то приступать к выпиливанию лобзиком лучше с простых схем.

Чертеж вазы для конфет

Например, можно от руки нарисовать простые геометрические фигуры и попробовать вырезать их.

Чертеж деталей для изготовления фруктовой вазы

После успешного выполнения этой задачи можно приступать к более серьёзным упражнениям. Например, выпиливание обезьянки из фанеры или вырезание других сложных орнаментов наверняка доставит вам удовольствие и поспособствует приобретению недостающего опыта.

Схема деталей для сборки веера

В этой статье мы предлагаем вашему вниманию некоторое количество чертежей, на основе которых можно изготовить такие полезные вещи как вазы, шкатулки из фанеры и т.д. Но к работе по таким схемам нужно приступать только тогда, когда уже приобретен немалый опыт вырезания.

Технология выпиливания ручным лобзиком

Работа с заготовкой, зажатой струбциной

Инструкция работы ручным лобзиком следующая:

выбираем один и предложенных в статье чертежей и распечатываем его на бумаге;
на фанеру укладываем лист копировальной бумаги, а поверх кладем лист с чертежом;
старательно обрисовываем чертёж, чтобы рисунок перешел на фанеру;
убираем чертеж и копирку;

Сверление отверстий под пилку

фиксируем в дрели сверло диаметром 2 мм и высверливаем отверстия в тех точках орнамента, где нельзя начать выпиливание от края фанеры;
крепим заготовку к столу струбцинами чтобы большая часть листа фанеры выходила за пределы стола;
в заранее высверленное отверстие продеваем полотно зубьями в ту сторону, в которую будем пилить и фиксируем его в рамке лобзика;
беремся за рукоять и пилим, не прилагая особого усилия и не наклоняя рамку, чтобы не сломать полотно;
когда дошли до угла орнамента, стараемся развернуть рамку не повредив полотно;
если зазор на повороте небольшой, вынимаем полотно и сверлим отверстие, после чего разворачиваем полотно в нужном направлении,фиксируем его в рамке и продолжаем резать;
по окончании выпиливания, берем небольшой кусок наждачной бумаги №100 и выравниваем торцы по линии реза;
готовое изделие очищается от пыли и может быть покрыто столярным лаком.

Важно: Полотно в процессе вырезания нагревается и чем толще разрезаемый лист, тем нагрев сильнее. Поэтому,время от времени необходимо устраивать небольшие перерывы, в течении которых полотно остынет. Если беспрерывно работать от начала узора до конца, металлическая пилка может сломаться.

Особенности выпиливания с помощью электролобзика

Как уже было сказано, на фанерном листе можно вырезать различные узоры, используя простой в применении ручной лобзик. Но, если ваше хобби перерастёт в нечто большее, чем скрашивание досуга, вместо ручного инструмента можно будет применить устройство с электроприводом.

В этом случае производительность выпиливания резко возрастет. Кроме того, вам придется намного меньше пилить руками и в итоге работать будет приятнее.

В целом инструкция работы с электроинструментом мало чем отличается от вырезания орнаментов ручным лобзиком. Залогом успеха являетсяправильныйвыборразмеровпилки.

Для работы с фанерой подойдут неразведённые неширокие полотна. Если применить разведенное полотно, то зубья будут ломать края фанеры и добиться точности и аккуратности реза не удастся.

Вывод

Теперь, когда мы рассказали о особенностях выпиливания узоров на фанере, вы можете применить полученные сведения на практике.

Остались вопросы, требующие пояснений? Интересующую информацию вы наверняка найдете, просмотрев видео в этой статье. Для того, чтобы поделиться мнением о прочитанном, можно оставить свой комментарий к статье.

rubankom.com

технология, подготовка, основные операции и техника безопасности

Выпиливание ручным лобзиком из фанеры представляет собой технологию, которая дает возможность изготавливать самые причудливые формы. Причем использовать ее можно как в производстве авторской мебели, делая достаточно крупные элементы, так и в декоре.

Азы выпиливания освоить довольно легко, да и оборудования для них практически не требуется. Ну а чтобы сделать действительно сложную вещь, придется потрудиться – впрочем, это утверждения справедливо практически для любого хобби.

С помощью лобзика и умелых рук можно сделать практически что угодно!

Материальная база

Из чего выпиливаем?

Если целью нашей работы является создание предмета с высокими эстетическими характеристиками (а именно так обстоит дело в большинстве случаев), то начинать нужно именно с выбора материала.

Фанера для выпиливания лобзиком должна соответствовать ряду требований:

Во-первых, следует подбирать оптимальную толщину листа. Если мы вырезаем своими руками фигурный элемент мебели из фанеры, то можно использовать панели толщиной 12-15 мм, и даже более толстые. Если же нашей целью является более тонкая работа, то соответственно нужно приобретать материал в 5 мм или даже меньше.

Для разных задач разная толщина

Цвет шпона, из которого изготовлена фанера, играет роль только в том случае, если мы не планируем проводить финишную обработку готового изделия морилкой, лаком или краской. Но чаще всего на цвет не обращают внимания – все равно видно не будет!
Влажность материала является критичным параметром именно для выпиливания лобзиком. Фанерные листы необходимо тщательно просушить, иначе основным нашим занятием будет замена пилок.

Что качается качества, то для художественного выпиливания подойдет только фанера первого или второго сорта:

На листе не должно быть сучков или пятен.
Внутри плиты должны отсутствовать «карманы» со смолой.
Следует выбирать только те панели, у которых шпон проклеен достаточно качественно.

Расслоение шпона

Совет!
Чтобы определить качество проклейки шпона, достаточно отпилить от края листа обычной пилой полосу шириной 10-20 мм.
Если такой тонкий фрагмент не будет расслаиваться, лист можно пускать в работу.

Чем работаем?

Итак, с материалом разобрались. Теперь давайте остановимся на инвентаре, который поможет нам делать мебель и фигурки из фанеры.

Место во главе нашего списка займет, естественно, сам лобзик.

Выбор модели инструмента зависит в первую очередь от тех целей и задач, которые вы ставите перед собой:

Обратите внимание!
Большинство моделей выпускается с обычной деревянной ручкой, но со временем вы можете подобрать оптимальную конфигурацию рукояти и заменить ее «под себя».

Выбирая ручной лобзик для выпиливания из фанеры, обратите внимание также на качество крепления для пилы. Надежные винты позволят нам не тратить время на исправление положения полотна через каждые пять минут работы.

Ручной лобзик с правильно установленной пилкой

Обычный электролобзик используется только для достаточно «грубых» работ, таких как изготовление мебели и крупных аксессуаров. Связано это с тем, что при высокой скорости движения пилы неизбежно образуются сколы на торцевой части фанеры, а потому работать с тонким материалом практически невозможно.

Такой инструмент подойдет только для грубой работы

При выборе электролобзика для художественного выпиливания следует помнить о том, что цена изделия прямо пропорциональна качеству линии реза. Все дело в том, что у недорогих моделей буквально через пару месяцев активной эксплуатации полотно начинает «гулять» в горизонтальной плоскости, и точность распиливания падает. (см. также статью Выпиливаем лобзиком из фанеры: чертежи и технология)
Отдельную категорию составляют электрически лобзики с ленточной пилой, которые можно использовать и для художественных работ. Эти устройства представляют собой небольшие станки, в которых заготовка располагается на специальной площадке.

Станок с ленточной пилой

Кроме собственно лобзика (а желательно двух: электрического и ручного) нам понадобятся:

Пилки по фанере. Чем больше запас, тем лучше, поскольку пилка – это в прямом смысле слова «расходный материал».

Фото увеличенной пилки для лобзика

Дрель с набором сверл по дереву (ниже мы расскажем, как она мам может пригодиться).
Набор напильников для выравнивания краев. Желательно подобрать напильники разной формы: как минимум прямой, полукруглый и треугольный должны быть обязательно.
Ручной инструмент – молоток, стамески, пассатижи и т.д. Используется для сборки выпиленных деталей.
Шило и карандаш для перенесения чертежей на фанеру.

Работать лучше всего на специальном верстаке, оборудованном выступом для размещения заготовки под выпиливание. Если же верстака нет, можно приспособить для работы обычный стол, закрепив на нем специальную выпиловочную площадку.

Площадка представляет собой деревянный или пластиковый брусок с отверстием особой формы, который крепится к столешнице с помощью струбцины.
