Выпрямитель сварочный вд 306 характеристики

Продажа электросварочного оборудования со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.Прайс-листы с ценами на однопостовые выпрямители ВД-306Д запрашивайте в отделе сварочного оборудования.

Сварочный выпрямитель ВД-306Д разработан для ручной дуговой сварки покрытыми электродами изделий из малоуглеродистых, углеродистых, низколегированных и коррозионостойких сталей на постоянном токе. Рекомендуется для проведения как стационарных, так и монтажных работ, может использоваться в тяжелых условиях эксплуатации для строительства нефтегазопроводов.

Заказать и купить выпрямитель ВД-306Д вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Новосибирск: +7(383)207-88-58Екатеринбург: +7(343)318-01-83 Челябинск: +7(351)202-01-94 Сургут: +7(346)294-95-91 Волгоград: +7(8442)78-01-43

В табл. 6-9 приведены основные технические данные сварочных выпрямителей. Рассмотрим кратко некоторые типы сварочных выпрямителей.

Таблица 6. Технические данные сварочных выпрямителей

Показатели

ВД-306

ВД-306С

ВД-306Д

ВД-306ДК

ВД-306М

Напряжение питающей сети, В380380380380380
Максимальный первичный ток, А35----
Номинальное рабочее напряжение, В3232323232
Напряжение холостого хода, В60...70759595-
Пределы регулирования сварочного тока, А: диапазон малых токов

диапазон больших токов

- 20...125

125...315

80...400 -

-

50...350 -

-

50...350 -

-

- 45...150

130...315

Продолжительность рабочего времени (ПВ), %60
60
606060
Потребляемая мощность, кВ•А24221252530
Температура срабатывания тепловой защиты, откл/вкл, °С95...105/75...85----
Габаритные размеры, мм-800х300х850650х390х600615х400х600360х360х1250
Масса, кг90120125140100

Таблица 7. Технические данные сварочных выпрямителей

Показатели

ВД-131ВД-251ВД-250ВД-309ВД-313
Напряжение питающей сети, В220/380220/380380380380
Номинальный сварочный ток, А(ПВ,%)180(20)210(100)250(20)250315(60)
Пределы регулирования сварочного тока, А: 1-я ступень

2-я ступень

38...180 -

-

40...250 -

-

- 50...145

125...260

60...330 -

-

60...330 -

-

Номинальное рабочее напряжение, В: 1-я ступень

2-я ступень

27 -

-

- -

-

- 26

30

32 -

-

32 -

-

Напряжение холостого хода, В7085806565
Потребляемая мощность, кВ•А12,5720-21
Габаритные размеры, мм360х360х930410х140х400360х360х930530х305х630645х505х560
Масса, кг60377375100

Таблица 8. Технические данные сварочных выпрямителей

Показатели

ВДУ-506ВДУ-506сВДУ-601СВДЭ-315Дуга-318
Напряжение питающей сети, В380; 220380380380380
Номинальный сварочный ток, А500(ПВ60%) 390(ПВ100%)500(60)630(60)315-
Пределы регулирования сварочного тока, А: для жестких характеристик

для падающих характеристик

- 60...500

50...500

60...500 -

-

50...500 -

-

30...315 -

-

50...300 -

-

Пределы регулирования рабочего напряжения, В: для жестких характеристик

для падающих характеристик

- 18...50

22...46

- -

-

- -

-

8...33 -

-

- -

-

Номинальное рабочее напряжение, В-465033-
Напряжение холостого хода, В85858575-
Потребляемая мощность, кВ•А403040203...10
Габаритные размеры, мм820х620х1100750х650х1150750х650х1150550х550х850280х360х415
Масса, кг300260300-45

Таблица 9. Технические данные сварочных выпрямителей

Показатели

ВД-506ДВД-506ДКВД2-313ВДМ-1202ВДМ-6303с
Напряжение питающей сети, В380380380380380
Номинальный сварочный ток, А (ПВ,%)500(60)500(60)3151250(60)630(100)
Пределы регулирования сварочного тока, А80...50050...50060...35050...325-
Напряжение холостого хода, В9595-7585
Номинальное рабочее напряжение, В4040326070
Потребляемая мощность, кВ•А3636279560
Габаритные размеры, мм700х390х690615х400х670660х505х7101050х700х950735х605х950
Масса, кг165160160450250

Выпрямитель сварочный ВД-306

Выпрямитель предназначен для ручной дуговой сварки на постоянном токе, также для резки и наплавки при питании от трехфазной сети переменного тока.

Выпрямитель сварочный ВД-306С

Выпрямитель предназначен для ручной дуговой сварки на постоянном токе углеродистых и легированных сталей ответственных соединений для производственных и ремонтно-восстановительных работ. Он может применяться в стационарных и монтажных условиях на предприятиях машиностроения, судостроения, химической промышленности.

Выпрямитель имеет падающую внешнюю характеристику, обладает повышенной нагрузочной способностью, пониженной склонностью к разбрызгиванию и газообразованию.

Выпрямитель сварочный ВД-306УЗ

Выпрямитель предназначен для сварки на постоянном токе, резки и наплавки при питании от сети трехфазного переменного тока. Может применяться в производственных и ремонтных условиях.

Выпрямитель имеет падающую внешнюю характеристику, две ступени регулирования сварочного тока с плавным регулированием тока внутри каждой ступени, которое осуществляется силовым трансформатором с повышенным рассеянием.

У выпрямителя легкое возбуждение дуги, стабильный процесс сварки, хорошее формирование шва при малом разбрызгивании при сварке.

Выпрямитель сварочный ВД-306Д

Выпрямитель предназначен для ручной дуговой сварки стальных изделий электродами с покрытием. Возможно присоединение приставки для аргонодуговой сварки и пульта дистанционного регулирования тока.

Выпрямитель имеет тиристорное регулирование сварочного тока, регулировку тока короткого замыкания, переключатель крутизны внешних характеристик на три положения, переключатель сварки электродом с целлюлозным или основным покрытием.

Выпрямитель сварочный ВД-306ДК

Выпрямитель предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки изделий из стали. Имеется возможность присоединения приставки для аргонодуговой сварки, подающих механизмов для полуавтоматической сварки и пульта дистанционного регулирования тока.

Выпрямитель имеет тиристорное управление, регулирование тока короткого замыкания, переключатель крутизны вольт-амперных характеристик, переключатель на три вида сварки и переключатель сварки электродами с целлюлозным или основным покрытием. Также выпрямитель имеет высокий уровень стабилизации сварочного тока при колебаниях напряжения питающей сети и изменениях температуры в пределах от -10 до +40 °С, возможность дистанционного регулирования сварочного тока, малое разбрызгивание и легкий розжиг дуги, возможность сварки в различных пространственных положениях, принудительное охлаждение.

Сварочный выпрямитель ВД-306М

Выпрямитель предназначен для ручной дуговой сварки изделий из стали. Регулирование сварочного тока проиходит ручным перемещением магнитного шунта вертикального исполнения с указанием по шкале величины сварочного тока. Выпрямитель рекомендуется применять для неответственных работ при монтаже.

В выпрямителе ВД-306М плавная регулировка сварочного тока в пределах двух ступеней переключения, защита от тепловой перегрузки, принудительное охлаждение.

Сварочный выпрямитель ВД-131

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами диаметром 2...4 мм изделий из стали на постоянном или переменном токе. Выходные клеммы выпрямителя для сварки на постоянном токе имеют обозначения DC, для сварки на переменном токе — АС.

Регулирование сварочного тока производится механическим перемещением магнитного шунта вертикального исполнения с указанием сварочного тока по шкале.

Выпрямитель имеет плавную регулировку сварочного тока и принудительное охлаждение.

Выпрямитель сварочный ВД-251

Выпрямитель является малогабаритным и предназначен для дуговой сварки плавящимся электродом стальных конструкций толщиной от 0,5 до 12 мм.

Выпрямитель сварочный ВД-250

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Регулирование сварочного тока осуществляется ручным перемещением магнитного шунта вертикального исполнения с указанием тока на шкале. У выпрямителя плавная регулировка сварочного тока в пределах двух ступеней переключения, зашита от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВД-309

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток регулируется ручным перемещением магнитного шунта горизонтального исполнения с указанием тока на внешней поверхности.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВД-313

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток плавно регулируется перемещением магнитного шунта горизонтального исполнения с градуировкой сварочного тока.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВД-506Д

Выпрямитель предназначен для ручной дуговой сварки изделий из стали. Имеет возможность присоединения пульта дистанционного регулирования тока сварки и приставки для аргонодуговой сварки.

У выпрямителя тиристорное управление, имеется регулировка тока короткого замыкания, переключатель крутизны вольт-амперных характеристик, переключатель для сварки электродом с основным или целлюлозным покрытием, малое разбрызгивание при сварке, легкий розжиг дуги и низкое газовыделение при сварке; возможна сварка в различных пространственных положениях, имеется принудительное охлаждение.

Выпрямитель сварочный ВД-506ДК

Выпрямитель предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки сталей.

Выпрямитель имеет тиристорное управление, регулировку тока короткого замыкания, переключатель крутизны внешней характеристики, переключатель на три вида сварки, возможность дистанционного регулирования сварочного тока, малое разбрызгивание, легкий розжиг дуги и малое газообразование при сварке, возможность сварки в различных пространственных положениях, принудительное охлаждение.

Выпрямитель сварочный ВД2-313

Выпрямитель предназначен для двухпостовой ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток регулируется ручным перемещением магнитного шунта горизонтального исполнения с градуировкой тока сварки.

Выпрямитель имеет принудительное охлаждение. Рекомендуется для сварки ответственных конструкций.

Выпрямитель сварочный ВДМ-1202

Выпрямитель предназначен для питания восьми постов ручной дуговой сварки.

Каждый пост сварки присоединяют к источнику питания через балластный реостат, обеспечивающий получение падающих внешних характеристик и регулирование сварочного тока.

Охлаждение трансформатора и диодов — воздушное принудительное.

Выпрямитель сварочный ВДМ-6303с

Выпрямитель является многопостовым и предназначен для постов ручной дуговой сварки изделий из стали. Регулирование тока сварки производится для каждого поста с помощью балластного сопротивления.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВДУ-506

Данный выпрямитель является универсальным, с помощью которого можно осуществлять сварку покрытыми электродами, сварку в среде защитных газов, сварку порошковой проволокой, сварку под флюсом, воздушно-дуговую резку.

Выпрямитель предназначен для комплектации постов ручной дуговой сварки и для комплектации полуавтоматов для механизированной, сварки.

Выпрямитель может переключаться на жесткие и падающие внешние характеристики.

Выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги при любом токе, имеет высокое качество формирования шва, может работать по заданной программе с манипулятором или в составе робототехнического комплекса.

Плавное регулирование сварочного тока при падающих и напряжения при жестких внешних характеристиках осуществляется резистором на блоке управления при местном регулировании и с полуавтомата или автомата при дистанционном регулировании.

Выпрямитель имеет пульт для дистанционного включения в работу и регулирования сварочного тока.

Выпрямитель сварочный ВДУ-506с

Выпрямитель является универсальным и предназначен для ручной дуговой сварки покрытыми электродами, а также для комплектации полуавтоматов и автоматов для сварки стали, выпрямитель является регулируемым тиристорным, с жесткой или падающей внешней характеристикой.

Выпрямитель имеет плавное регулирование сварочного тока, защиту от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВДУ-601с

Выпрямитель является универсальным и предназначен для ручной дуговой сварки покрытыми электродами или для комплектации полуавтоматов и автоматов для сварки стали в среде защитных газов. Выпрямитель является регулируемым тиристорным с жесткой или падающей внешней характеристикой.

У выпрямителя плавное регулирование сварочного тока, защита от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВДЭ-315

Выпрямитель предназначен для ручной дуговой сварки высокого качества.

Особенностями выпрямителя являются высокая стабильность горения дуги и пониженное разбрызгивание металла электрода, что обеспечивается схемой источника питания и алгоритмом управления тиристорами.

Высокие технологические свойства обеспечиваются при сварке электродами с основным покрытием диаметром 2...6 мм во всем диапазоне токов как на прямой, так и на обратной полярности.

Выпрямитель сварочный Дуга 318

Выпрямитель предназначен для ручной дуговой сварки различных металлов и сплавов на токе любой полярности всеми видами электродов, а также в среде защитных газов.

www.samsvar.ru

Технические данные сварочных выпрямителей

В табл. 6-9 приведены основные технические данные сварочных выпрямителей. Рассмотрим кратко некоторые типы сварочных выпрямителей.

Таблица 6. Технические данные сварочных выпрямителей

Показатели

ВД-306

ВД-306С

ВД-306Д

ВД-306ДК

ВД-306М

Напряжение питающей сети, В380380380380380
Максимальный первичный ток, А35----
Номинальное рабочее напряжение, В3232323232
Напряжение холостого хода, В60...70759595-
Пределы регулирования сварочного тока, А:
диапазон малых токов
диапазон больших токов
-
20...125
125...315
80...400
-
-
50...350
-
-
50...350
-
-
-
45...150
130...315
Продолжительность рабочего времени (ПВ), %6060606060
Потребляемая мощность, кВ•А24221252530
Температура срабатывания тепловой защиты, откл/вкл, °С95...105/75...85----
Габаритные размеры, мм-800х300х850650х390х600615х400х600360х360х1250
Масса, кг90120125140100

Таблица 7. Технические данные сварочных выпрямителей

Показатели

ВД-131ВД-251ВД-250ВД-309ВД-313
Напряжение питающей сети, В220/380220/380380380380
Номинальный сварочный ток, А(ПВ,%)180(20)210(100)250(20)250315(60)
Пределы регулирования сварочного тока, А:
1-я ступень
2-я ступень
38...180
-
-
40...250
-
-
-
50...145
125...260
60...330
-
-
60...330
-
-
Номинальное рабочее напряжение, В:
1-я ступень
2-я ступень
27
-
-
-
-
-
-
26
30
32
-
-
32
-
-
Напряжение холостого хода, В7085806565
Потребляемая мощность, кВ•А12,5720-21
Габаритные размеры, мм360х360х930410х140х400360х360х930530х305х630645х505х560
Масса, кг60377375100

Таблица 8. Технические данные сварочных выпрямителей

Показатели

ВДУ-506ВДУ-506сВДУ-601СВДЭ-315Дуга-318
Напряжение питающей сети, В380; 220380380380380
Номинальный сварочный ток, А500(ПВ60%)
390(ПВ100%)
500(60)630(60)315-
Пределы регулирования сварочного тока, А:
для жестких характеристик
для падающих характеристик
-
60...500
50...500
60...500
-
-
50...500
-
-
30...315
-
-
50...300
-
-
Пределы регулирования рабочего напряжения, В:
для жестких характеристик
для падающих характеристик
-
18...50
22...46
-
-
-
-
-
-
8...33
-
-
-
-
-
Номинальное рабочее напряжение, В-465033-
Напряжение холостого хода, В85858575-
Потребляемая мощность, кВ•А403040203...10
Габаритные размеры, мм820х620х1100750х650х1150750х650х1150550х550х850280х360х415
Масса, кг300260300-45

Таблица 9. Технические данные сварочных выпрямителей

Показатели

ВД-506ДВД-506ДКВД2-313ВДМ-1202ВДМ-6303с
Напряжение питающей сети, В380380380380380
Номинальный сварочный ток, А (ПВ,%)500(60)500(60)3151250(60)630(100)
Пределы регулирования сварочного тока, А80...50050...50060...35050...325-
Напряжение холостого хода, В9595-7585
Номинальное рабочее напряжение, В4040326070
Потребляемая мощность, кВ•А3636279560
Габаритные размеры, мм700х390х690615х400х670660х505х7101050х700х950735х605х950
Масса, кг165160160450250

Выпрямитель сварочный ВД-306

Выпрямитель предназначен для ручной дуговой сварки на постоянном токе, также для резки и наплавки при питании от трехфазной сети переменного тока.

Выпрямитель сварочный ВД-306С

Выпрямитель предназначен для ручной дуговой сварки на постоянном токе углеродистых и легированных сталей ответственных соединений для производственных и ремонтно-восстановительных работ. Он может применяться в стационарных и монтажных условиях на предприятиях машиностроения, судостроения, химической промышленности.

Выпрямитель имеет падающую внешнюю характеристику, обладает повышенной нагрузочной способностью, пониженной склонностью к разбрызгиванию и газообразованию.

Выпрямитель сварочный ВД-306УЗ

Выпрямитель предназначен для сварки на постоянном токе, резки и наплавки при питании от сети трехфазного переменного тока. Может применяться в производственных и ремонтных условиях.

Выпрямитель имеет падающую внешнюю характеристику, две ступени регулирования сварочного тока с плавным регулированием тока внутри каждой ступени, которое осуществляется силовым трансформатором с повышенным рассеянием.

У выпрямителя легкое возбуждение дуги, стабильный процесс сварки, хорошее формирование шва при малом разбрызгивании при сварке.

Выпрямитель сварочный ВД-306Д

Выпрямитель предназначен для ручной дуговой сварки стальных изделий электродами с покрытием. Возможно присоединение приставки для аргонодуговой сварки и пульта дистанционного регулирования тока.

Выпрямитель имеет тиристорное регулирование сварочного тока, регулировку тока короткого замыкания, переключатель крутизны внешних характеристик на три положения, переключатель сварки электродом с целлюлозным или основным покрытием.

Выпрямитель сварочный ВД-306ДК

Выпрямитель предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки изделий из стали. Имеется возможность присоединения приставки для аргонодуговой сварки, подающих механизмов для полуавтоматической сварки и пульта дистанционного регулирования тока.

Выпрямитель имеет тиристорное управление, регулирование тока короткого замыкания, переключатель крутизны вольт-амперных характеристик, переключатель на три вида сварки и переключатель сварки электродами с целлюлозным или основным покрытием. Также выпрямитель имеет высокий уровень стабилизации сварочного тока при колебаниях напряжения питающей сети и изменениях температуры в пределах от -10 до +40 °С, возможность дистанционного регулирования сварочного тока, малое разбрызгивание и легкий розжиг дуги, возможность сварки в различных пространственных положениях, принудительное охлаждение.

Сварочный выпрямитель ВД-306М

Выпрямитель предназначен для ручной дуговой сварки изделий из стали. Регулирование сварочного тока проиходит ручным перемещением магнитного шунта вертикального исполнения с указанием по шкале величины сварочного тока. Выпрямитель рекомендуется применять для неответственных работ при монтаже.

В выпрямителе ВД-306М плавная регулировка сварочного тока в пределах двух ступеней переключения, защита от тепловой перегрузки, принудительное охлаждение.

Сварочный выпрямитель ВД-131

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами диаметром 2...4 мм изделий из стали на постоянном или переменном токе. Выходные клеммы выпрямителя для сварки на постоянном токе имеют обозначения DC, для сварки на переменном токе — АС.

Регулирование сварочного тока производится механическим перемещением магнитного шунта вертикального исполнения с указанием сварочного тока по шкале.

Выпрямитель имеет плавную регулировку сварочного тока и принудительное охлаждение.

Выпрямитель сварочный ВД-251

Выпрямитель является малогабаритным и предназначен для дуговой сварки плавящимся электродом стальных конструкций толщиной от 0,5 до 12 мм.

Выпрямитель сварочный ВД-250

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Регулирование сварочного тока осуществляется ручным перемещением магнитного шунта вертикального исполнения с указанием тока на шкале. У выпрямителя плавная регулировка сварочного тока в пределах двух ступеней переключения, зашита от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВД-309

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток регулируется ручным перемещением магнитного шунта горизонтального исполнения с указанием тока на внешней поверхности.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВД-313

Выпрямитель предназначен для ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток плавно регулируется перемещением магнитного шунта горизонтального исполнения с градуировкой сварочного тока.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВД-506Д

Выпрямитель предназначен для ручной дуговой сварки изделий из стали. Имеет возможность присоединения пульта дистанционного регулирования тока сварки и приставки для аргонодуговой сварки.

У выпрямителя тиристорное управление, имеется регулировка тока короткого замыкания, переключатель крутизны вольт-амперных характеристик, переключатель для сварки электродом с основным или целлюлозным покрытием, малое разбрызгивание при сварке, легкий розжиг дуги и низкое газовыделение при сварке; возможна сварка в различных пространственных положениях, имеется принудительное охлаждение.

Выпрямитель сварочный ВД-506ДК

Выпрямитель предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки сталей.

Выпрямитель имеет тиристорное управление, регулировку тока короткого замыкания, переключатель крутизны внешней характеристики, переключатель на три вида сварки, возможность дистанционного регулирования сварочного тока, малое разбрызгивание, легкий розжиг дуги и малое газообразование при сварке, возможность сварки в различных пространственных положениях, принудительное охлаждение.

Выпрямитель сварочный ВД2-313

Выпрямитель предназначен для двухпостовой ручной дуговой сварки покрытыми электродами изделий из стали.

Сварочный ток регулируется ручным перемещением магнитного шунта горизонтального исполнения с градуировкой тока сварки.

Выпрямитель имеет принудительное охлаждение. Рекомендуется для сварки ответственных конструкций.

Выпрямитель сварочный ВДМ-1202

Выпрямитель предназначен для питания восьми постов ручной дуговой сварки.

Каждый пост сварки присоединяют к источнику питания через балластный реостат, обеспечивающий получение падающих внешних характеристик и регулирование сварочного тока.

Охлаждение трансформатора и диодов — воздушное принудительное.

Выпрямитель сварочный ВДМ-6303с

Выпрямитель является многопостовым и предназначен для постов ручной дуговой сварки изделий из стали. Регулирование тока сварки производится для каждого поста с помощью балластного сопротивления.

Выпрямитель имеет принудительное охлаждение.

Выпрямитель сварочный ВДУ-506

Данный выпрямитель является универсальным, с помощью которого можно осуществлять сварку покрытыми электродами, сварку в среде защитных газов, сварку порошковой проволокой, сварку под флюсом, воздушно-дуговую резку.

Выпрямитель предназначен для комплектации постов ручной дуговой сварки и для комплектации полуавтоматов для механизированной, сварки.

Выпрямитель может переключаться на жесткие и падающие внешние характеристики.

Выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги при любом токе, имеет высокое качество формирования шва, может работать по заданной программе с манипулятором или в составе робототехнического комплекса.

Плавное регулирование сварочного тока при падающих и напряжения при жестких внешних характеристиках осуществляется резистором на блоке управления при местном регулировании и с полуавтомата или автомата при дистанционном регулировании.

Выпрямитель имеет пульт для дистанционного включения в работу и регулирования сварочного тока.

Выпрямитель сварочный ВДУ-506с

Выпрямитель является универсальным и предназначен для ручной дуговой сварки покрытыми электродами, а также для комплектации полуавтоматов и автоматов для сварки стали, выпрямитель является регулируемым тиристорным, с жесткой или падающей внешней характеристикой.

Выпрямитель имеет плавное регулирование сварочного тока, защиту от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВДУ-601с

Выпрямитель является универсальным и предназначен для ручной дуговой сварки покрытыми электродами или для комплектации полуавтоматов и автоматов для сварки стали в среде защитных газов. Выпрямитель является регулируемым тиристорным с жесткой или падающей внешней характеристикой.

У выпрямителя плавное регулирование сварочного тока, защита от тепловой перегрузки, принудительное охлаждение.

Выпрямитель сварочный ВДЭ-315

Выпрямитель предназначен для ручной дуговой сварки высокого качества.

Особенностями выпрямителя являются высокая стабильность горения дуги и пониженное разбрызгивание металла электрода, что обеспечивается схемой источника питания и алгоритмом управления тиристорами.

Высокие технологические свойства обеспечиваются при сварке электродами с основным покрытием диаметром 2...6 мм во всем диапазоне токов как на прямой, так и на обратной полярности.

Выпрямитель сварочный Дуга 318

Выпрямитель предназначен для ручной дуговой сварки различных металлов и сплавов на токе любой полярности всеми видами электродов, а также в среде защитных газов.

otdelka-profi.narod.ru

Выпрямитель сварочный ВД-306 И

Обновление сайта:

Последнее обновление сайта:

 29.01.2019 13:19





ВНИМАНИЕ!

Ведутся работы по созданию интернет-магазина, поэтому вы можете автоматически быть перенаправлены на новый сайт master-weld.ru.











Профессиональная юридическая консультация от наших партнеров 8(495) 63-915-63
БЕСПЛАТНО!

urnefp.ru
подробнее..




Наша компания является участником
«Портала поставщиков»




Наши магазины принимают кредитные карты, а также работают по безналичному расчёту.






ЗАТОЧКА ЦЕПЕЙ ДЛЯ  БЕНЗО / ЭЛЕКТРО ПИЛ
ул. Лётчика Бабушкина д.8
магазины
"МАСТЕР СВАРЩИК"  &  "МАСТЕР ДАЧНИК"
справки по тел.
8(495) 471-08-19

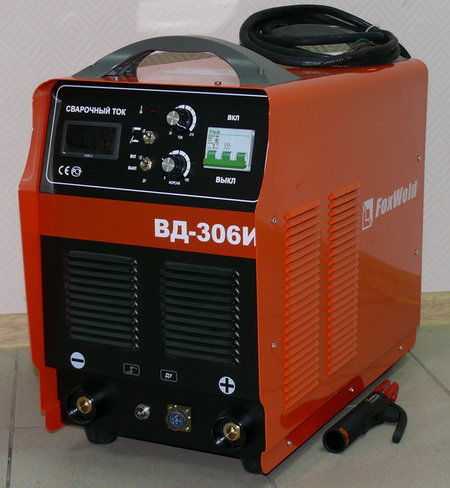

Сварочный аппарат ВД-306 И выполнен по инверторной технологии, является альтернативой для традиционных ВД-306, но отличается малым весом и компактной конструкцией.

Сварочный процесс:

  • Ручная дуговая сварка штучным электродом на постоянном токе
  • Аргонодуговая сварка на постоянном токе с возбуждением дуги касанием электрода
  • Свариваемые материалы:

    • Конструкционная сталь

    • Нержавеющая сталь

    • Различные сплавы (за исключением алюминиевых и магниевых)

    Особенности:

  • Легкий, компактный и экономичный сварочный аппарат, превосходящий по
    своим параметрам  хорошо известную "Дугу-318" и вполне заменяющий
    традиционный цеховой ВД весом 120-140 кг
  • Управление характеристиками дуги (функции Hot-start, Arc-force,  Anti-Sticking)
  • Защита от тепловой перегрузки и от перепадов напряжения в сети
  • Принудительное охлаждение
  • Плавное регулирование сварочного тока
  • Цифровой дисплей на лицевой панели аппарата отображает изменяемые характеристики сварочного процесса

    Технические характеристики:


    Наименование параметров
    Значения
    Напряжение питающей сети, В380В ± 10%
    Потребляемая мощность, кВа12,8
    Номинальный сварочный ток, А (при t=25°C)
    315
    ПВ, % (при t=25°C)60
    Напряжение холостого хода, В69
    Плавная регулировка тока, А20-315
    Цифровой ЖК дисплейесть
    Вывод параметров сварки в реальном времениесть
    Исполнение
    Степень защитыIP23
    Класс изоляцииF
    Встроенная термозащитаесть
    Габариты, мм565 x 305 х 495
    Масса источника, кг28,5

    Комплект поставки:
    Источник ВД-306 И
    Разъемы

    Производитель:
    FoxWeld   КНР

  • masterweld.ru

    Выпрямитель сварочный ВД 306 в Минске |

    Выпрямитель сварочный ВД 306 У3 — сварочный аппарат российского производства, трехфазный (380 В), с номинальным сварочным током 350А. Регулировка сварочного тока — механическая, плавная, вес около 100 кг.

    Гарантия завода-изготовителя.

    Любая форма оплаты за сварочные аппараты ВД — наличный и безналичный расчет.

    Характеристики на сварочные выпрямители ВД 306

    Основные технические характеристики на сварочные выпрямители ВД 306 У3:

    • Напряжение питания сети — 380 В,
    • Количество фаз — 3,
    • Частота — 50 Гц,
    • Номинальный сварочный ток, не менее — 315 А,
    • Номинальное рабочее напряжение, не менее — 32 В,
    • Номинальный режим работы ПН % — 60,
    • Пределы регулирования сварочного тока — 30-315 А,
    • Напряжение холостого хода, не более — 80 В,
    • Потребляемая мощность — 11,4 кВт,
    • Размеры сварочного выпрямителя ВД 306 — 560х510х660 мм,
    • Macca выпрямителя ВД-306 Уз — 104 кг.

    Купить выпрямитель сварочный ВД 306 в Минске можно за наличный или безналичный расчет. Работаем и с организациями, и с физлицами.

    Как правило, выпрямители сварочные ВД 306 всегда есть на заводе в наличии, срок поставки в Минск — всего 1-3 дня.

    Прямые поставки с завода-изготовителя, без посредников.

    Смотрите также:

    Сварочные выпрямители ВД

    Сварочные выпрямители ВДМ (многопостовые)



    stmk.by

    Выпрямитель сварочный ВД-306ДК

    Выпрямитель сварочный ВД-306ДК

    MМА/TIG/MIG/MAG Выпрямитель сварочный ВД-306ДК

       Сварочный выпрямитель типа ВД-З06ДК предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки изделий из сталей на постоянном токе. Имеет возможность подключения приставки для аргонодуговой сварки (БУСП-ТИГ), подающего механизма для полуавтоматической сварки ПДГО-510, ПДГ-421, ПДГ-322М с соответствующим блоком, ПДГО-510Т (без блока), пульта дистанционного регулирования тока, пульта пульсирующей сварки типа ППС-01 на режимах ТИГ и ММА, осциллятора ВСД-01 для бесконтактного зажигания дуги в режиме ТИГ.
    Выпрямитель имеет тиристорное управление. В качестве дополнительных функций имеет регулировку тока короткого замыкания, переключатель крутизны вольт-амперных характеристик на три положения, переключатель на три вида сварки и переключатель сварки электродом с целлюлозным или основным покрытием. Впервые в России на всех видах сварки использована комбинированная вольт-амперная характеристика (каждому этапу формирования, плавления и переноса капли электродного металла соответствует свой участок ВАХ). Это определило высокие сварочные свойства, не уступающие лучшим моделям инверторов. Сертифицирован АО ВНИИСТ и ООО ВНИИГАЗ г. Москва для сварки нефте-газопроводов. Имеет подробные технологические рекомендации ВНИИСТ для всех видов сварки (ТИГ, МИГ-МАГ,ММА) включая сварку алюминия и его сплавов, сварку электродами с основным и целлюлозным видами покрытия и т.д. Обеспечивает качественную сварку во всех пространственных положениях. Со специальным подающим механизмом ПДГО-510Т обеспечивает сварку самозащитными порошковыми проволоками типов NR-206,207 и др. производства фирмы «Линкольн»,США.

    Выпрямитель имеет следующие основные технические решения:

    Версия 03 выпрямителя имеет плату обрат ной связи по напряжению на дуге и провод обратной связи (между свариваемым изделием и подающим механизмом), что обеспечивает возможность сварки самозащитной порошковой проволокой и удаление подающего механизма от выпрямителя на расстояние до 100м. Версия 02 выпрямителя такой платы и возможности не имеют

    Широкий диапазон плавной регулировки сварочного тока, возможность дистанционного управления

    Высокий уровень стабилизации сварочного тока при колебаниях питающей сети и изменениях температуры (-40…+500С)

    Возможность дистанционного регулирования сварочного тока

    Малое разбрызгивание при ММА сварке и полуавтоматической сварке

    Легкий поджиг дуги и низкое дымо- газовыделение

    За счет выбора крутизны внешней характеристики возможна сварка в различных пространственных положениях, имеет обратную связь по току и напряжению на дуге

    Возможность сварки алюминия толщиной более 1,5 мм при полуавтоматической сварке

    Возможность сварки всеми видами проволок сплошного сечения, порошковых проволок, включая самозащитные

    Быстроразъемные, безопасные токовые разъемы

    Класс изоляции Н по ГОСТ 8865-70

    Принудительное охлаждение

    Технические характеристики.

    Напряжение питающей сети, В

    ММА

    TIG

    MIG/MAG

    3x380

    Частота питающей сети

    50

    Номинальный сварочный ток, А (ПВ,ПН %)

    315(60)

    Пределы регулирования сварочного тока, А

    40-350

    12-350

    50-350

    Напряжение холостого хода, В, не более

    85

    Номинальное рабочее напряжение, В

    32

    22

    30

    Потребляемая мощность, кВА, не более

    22

    Масса, кг, не более

    140

    Габаритные размеры, мм, не более.

    615x400x600

    Комплект поставки.

    Наименование

    К-во

    Примечание

    Выпрямитель сварочный ВД-306 ДК с сетевым кабелем

    1

    кабель КГ3x4+1x2.5, L=3м
    Вставка ВМ-300

    2

    ЗИП
    Пульт дистанционный

    1

    ЗИП (РПШ5x0.75, L=5 м)
    Паспорт ВД-306 ДК

    1


    Сайт управляется системой uCoz

    stankopress.narod.ru

    Выпрямители для ручной дуговой сварки

    Продукция / Сварочное оборудование / Выпрямители для ручной дуговой сварки
    Предназначены для ручной дуговой сварки постоянным током штучными электродами (ММА) малоуглеродистых и низколегированных сталей.

    Сварочный выпрямитель типа ВД-306У3 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе.
    Регулирование сварочного тока осуществляется механическим перемещением обмоток трансформатора с указанием сварочного тока по шкале на лицевой панели.
    Выпрямитель ВД-306У3 рекомендуется для применения в условиях цехов промышленных предприятий.

    Технические характеристики:

    Наименование параметра

    Значение

    Напряжение питающей сети, В

    3х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А (ПН, %)

    315(60)

    Пределы регулирования сварочного тока, А

    - 1 ступень
    - 2 ступень



    80-160
    150-320

    Напряжение холостого хода, В не более

    - 1 ступень
    - 2 ступень



    55
    75

    Потребляемая мощность, кВА, не более

    22

    Габаритные размеры, мм

    760x420x950

    Масса, кг, не более

    140

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока в пределах двух ступеней переключения.
    • Защита от тепловой перегрузки.
    • Класс изоляции Н.
    • Быстроразъемные, безопасные токовые разъемы.
    • Принудительное охлаждение.

    Сварочный выпрямитель типа ВД-309 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе. Сварочный ток плавно регулируется с помощью механического перемещения магнитного шунта горизонтального исполнения. Градуировка тока дуги выполнена на внешней поверхности шунта. Оригинальный механизм такого шунтового регулирования резко уменьшает время, необходимое на смену режима сварки. Выпрямитель имеет высокие сварочные характеристики, рекомендуется для сварки ответственных конструкций. Выпрямитель отличается простотой, надежностью конструкции и низким весом.

    Технические характеристики:

    Наименование параметра

    Значение

    Напряжение питающей сети, В

    3х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А

    250

    Пределы регулирования сварочного тока, А

    300-60

    Напряжение холостого хода, В не более

    65

    Номинальное рабочее напряжение, В

    32

    Полезная нагрузка ПН , %

    - при токе 160 А
    - при токе 330 А



    100
    20

    Габаритные размеры, мм

    530х305х630

    Масса, кг, не более

    75

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока в широком диапазоне.
    • Медные обмотки трансформатора.
    • Легкое зажигание и устойчивое горение дуги.
    • Изоляция Du Pont.
    • Отказ от подвижных обмоток.
    • Принудительное охлаждение.

    Сварочный выпрямитель типа ВД-131 предназначен для ручной дуговой сварки покрытыми электродами диаметром 2-4 мм изделий из сталей на постоянном (DC) или переменном (AC) токе.
    Регулирование сварочного тока осуществляется механическим перемещением магнитного шунта вертикального исполнения с указанием сварочного тока по шкале на лицевой панели.
    Выпрямитель однопостовой, удобен при перемещении в монтажных условиях. Имеет малые габаритные размеры.

    Технические характеристики:

    Наименование параметраЗначение
    ACDC
    Напряжение питающей сети, В

    1х220 / 2х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А ( при ПН, %)

    180 (20%)

    130 (20%)

    Пределы регулирования сварочного тока, А

    38 - 180

    38- 130

    Напряжение холостого хода, В не более

    70

    70

    Номинальное рабочее напряжение, В

    27

    27

    Потребляемая мощность, кВа

    12,5

    Габаритные размеры, мм

    360х360х930

    Масса, кг, не более

    60

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока.
    • Быстроразъемные, безопасные токовые разъемы.
    • Класс изоляции Н.
    • Принудительное охлаждение.

    Сварочный выпрямитель типа ВД-313У3 предназначен для ручной дуговой сварки покрытыми электродами изделий из стали на постоянном токе. Сварочный ток плавно регулируется с помощью механического перемещения магнитного шунта горизонтального исполнения. Градуировка тока дуги выполнена на внешней поверхности шунта. Оригинальный механизм шунтового регулирования резко уменьшает время, необходимое на смену режима сварки. Выпрямитель отличается простотой, надежностью конструкции, низким весом, мобильностью и по сварочным свойствам не уступает известному выпрямителю ВД-306. Выпускается в использовании с приборами и без них.

    Технические характеристики:

    Наименование параметра

    Значение

    Напряжение питающей сети, В

    3х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А ( при ПН, %)

    315 (60%)

    Пределы регулирования сварочного тока, А

    60 - 330

    Напряжение холостого хода, В не более

    65

    Номинальное рабочее напряжение, В

    32

    Потребляемая мощность, кВа

    21

    Габаритные размеры, мм

    645х505х560

    Масса, кг, не более

    100

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока.
    • Медные обмотки трансформатора.
    • Изоляция Du Pont.
    • Отказ от подвижных обмоток.
    • Принудительное охлаждение.

    Выпрямитель сварочный ВД-306М1

    Сварочный выпрямитель типа ВД-306М1 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном и переменном токе. Регулирование сварочного тока осуществляется механическим перемещением магнитного шунта вертикального исполнения с указанием сварочного тока по шкале на лицевой панели. Выпрямитель ВД-306М1 рекомендуется для выполнения прихваток и неответственных работ при монтаже.

    Технические характеристики:

    Наименование параметраЗначение
    1 ступень2 ступень
    ACDCACDC
    Напряжение питающей сети, В

    2х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А ( при ПВ, %)

    120 (100%)

    120 (100%)

    315 (10%)

    250 (20%)

    Пределы регулирования сварочного тока, А

    70-180

    45-135

    180-325

    120-250

    Напряжение холостого хода, В не более

    75

    Номинальное рабочее напряжение, В

    24

    25

    32

    30

    Потребляемая мощность, кВа

    9

    9

    24

    23

    Диаметр электрода, мм

    2-6

    Габаритные размеры, мм

    360х360х930

    Масса, кг, не более

    73

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока в пределах двух ступеней переключения.
    • Защита от тепловой перегрузки.
    • Класс изоляции Н.
    • Быстроразъемные, безопасные токовые разъемы.
    • Принудительное охлаждение.

    Выпрямитель сварочный ВД-306 С1 (исполнение 1)

    Сварочный выпрямитель типа ВД-306С1 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе.. Модель выпускается в двух версиях –в исполнении 1 и в исполнении 2. Второе отличается от первого наличием колес и приборов на лицевой панели. Выпускается также версия ВД-306, максимально приближенная к традиционной модели.
    Отличия ВД-306 и ВД-306С1 заключается в весе (175 кг), габаритных размерах (805х515х715 мм) и меньшем рабочем токе при ручной дуговой сварке (35А).
    Регулирование сварочного тока осуществляется механическим перемещением обмоток трансформатора с указанием сварочного тока по шкале на лицевой панели.
    Выпрямитель ВД-306С1 (ВД-306) рекомендуется для применения в условиях цехов промышленных предприятий.

    Технические характеристики:

    Наименование параметраЗначение
    1 ступень2 ступень
    Напряжение питающей сети, В

    3 х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А ( при ПН,%)

    315 (60%)

    Пределы регулирования сварочного тока, А

    80 - 160

    150 - 320

    Напряжение холостого хода, В не более

    55

    75

    Номинальное рабочее напряжение, В

    32

    Потребляемая мощность, кВа

    22

    Диаметр электрода, мм

    3-6

    Габаритные размеры, мм

    660x660x720

    Масса, кг, не более

    140

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока в пределах двух ступеней переключения.
    • Защита от тепловой перегрузки.
    • Класс изоляции Н
    • Быстроразъемные, безопасные токовые разъемы.
    • Принудительное охлаждение.

    Выпрямитель сварочный ВД-306 С1 (исполнение 2)

    Сварочный выпрямитель типа ВД-306С1 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе.. Модель выпускается в двух версиях –в исполнении 1 и в исполнении 2. Второе отличается от первого наличием колес и приборов на лицевой панели. Выпускается также версия ВД-306 , максимально приближенная к традиционной модели.
    Отличия ВД-306 и ВД-306С1 заключается в весе (175 кг), габаритных размерах (805х515х715 мм) и меньшем рабочем токе при ручной дуговой сварке (35А).
    Регулирование сварочного тока осуществляется механическим перемещением обмоток трансформатора с указанием сварочного тока по шкале на лицевой панели.
    Выпрямитель ВД-306С1 (ВД-306) рекомендуется для применения в условиях цехов промышленных предприятий.

    Технические характеристики:

    Наименование параметраЗначение
    1 ступень2 ступень
    Напряжение питающей сети, В

    3 х380

    Частота питающей сети, Гц

    50

    Номинальный сварочный ток, А ( при ПН,%)

    315 (60%)

    Пределы регулирования сварочного тока, А

    80 - 160

    150 - 320

    Напряжение холостого хода, В не более

    55

    75

    Номинальное рабочее напряжение, В

    32

    Потребляемая мощность, кВа

    22

    Диаметр электрода, мм

    3-6

    Габаритные размеры, мм

    660x660x720

    Масса, кг, не более

    140

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока в пределах двух ступеней переключения.
    • Защита от тепловой перегрузки.
    • Класс изоляции Н
    • Быстроразъемные, безопасные токовые разъемы.
    • Принудительное охлаждение.

    Выпрямитель сварочный ВД-413

    Сварочный выпрямитель типа ВД-413У3 предназначен для ручной дуговой сварки покрытыми электродами изделий из стали на постоянном токе. Сварочный ток плавно регулируется с помощью механического перемещения магнитного шунта горизонтального исполнения. Градуировка тока дуги выполнена на внешней поверхности шунта. Оригинальный механизм шунтового регулирования резко уменьшает время, необходимое на смену режима сварки. Выпрямитель отличается простотой, надежностью конструкции, низким весом, мобильностью и по сварочным свойствам не уступает известному выпрямителю ВД-306. Выпускается в использовании с приборами и без них.

    Технические характеристики:

    Наименование параметра

    Значение

    Номинальный сварочный ток, А

    400 (60%)

    Пределы регулирования сварочного тока, А

    45 - 400

    Напряжение холостого хода, В не более

    90

    Номинальное рабочее напряжение, В

    36

    Первичная мощность, кВа

    32

    Первичный ток, А, не более

    50

    Габаритные размеры, мм

    770x400x770

    Масса, кг, не более

    125

    Выпрямитель имеет следующие основные технические решения:

    • Плавная регулировка сварочного тока.
    • Медные обмотки трансформатора.
    • Изоляция Du Pont.
    • Отказ от подвижных обмоток.
    • Принудительное охлаждение.

    Выпрямитель сварочный ВД-316

    Сварочный выпрямитель типа ВД-316 предназначен для ручной дуговой сварки покрытыми электродами изделий на постоянном токе.
    Выпрямитель имеет переключатель диапазонов малые – большие токи. Сварочный ток в пределах ступени плавно регулируется с помощью ручного механического перемещения магнитного шунта горизонтального исполнения посредством ходового винта.
    Основное отличие от известных выпрямителей типа ВД-313 , ВД-309 , ВД-413 , ВДМ-2х313 с шунтовым регулированием, заключается в том, что регулировка тока, в отличие от указанных выпрямителей, может производиться непосредственно во время сварки, как у выпрямителей типа ВД-306 с подвижными обмотками. При этом на выпрямителе ВД-316 обеспечивается стабильная работа в области малых токов дуги, что характерно для выпрямителей с подвижными обмотками.
    При этом выпрямитель ВД-316 имеет высокую надежность и неприхотливость в работе, традиционную для выпрямителей с шунтовым регулированием.
    Градуировка тока дуги отображается на передней стенке выпрямителя. Выпрямитель имеет высокие сварочные характеристики, рекомендуется для сварки ответственных конструкций. На минимальном токе, при комплектации дополнительным амперметром, может использоваться для заряда аккумуляторных батарей.
    Выпрямитель отличается простотой, надежностью конструкции, низким весом. На сегодняшний день выпрямитель ВД-316 является самым компактным выпрямителем на 300А в своем классе.

    Технические характеристики:

    Наименование параметра

    Значение

    Напряжение питающей сети, В

    3х380

    Частота питающей сети, Гц

    50

    Количество ступеней регулирования сварочного тока

    2

    Номинальный сварочный ток, А

    315

    Минимальный сварочный ток, А

    20

    Номинальное рабочее напряжение, В

    32

    Полезная нагрузка, ПН , %

    - при токе 1250А
    - при токе 3315А



    100
    60

    Напряжение холостого хода , В, не более

    75

    Габаритные размеры (с колесами), мм,
    длина х ширина х высота, не более

    Габаритные размеры (без колес), мм,
    длина х ширина х высота, не более


    530х305х630


    520х450х545

    Масса, кг, не более

    80

    Выпрямитель имеет следующие основные технические решения:

    • Переключатель диапазонов малых и больших токов.
    • Алюминиевые обмотки трансформатора.
    • Отказ от подвижных обмоток.
    • Сетевое питание осуществляется через разъем ШР40 на передней панели.
    • Принудительное охлаждение при помощи трех компактных вентиляторов.

    psystems.narod.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
